Antriebsriemen Mähwerk mitte links / rechts auflegen und spannen

2

11 5

6

7

8

11 1 5

6

7

8

3

4 57

58

– Mit Hilfe der Mutter (3) die Spannrolle vom

Antriebsriemen (1) abheben.

Falls erforderlich, Federzylinder an der Spannrolle lösen um den Antriebsriemen leichter ausbauen zu können: – Splint (11) ausbauen. – Bolzen (8) ausbauen. – Spannrolle (2) nach aussen schwenken.

– Hydraulikschlauchleitung an der an der

Drehduchführung (9) abschrauben. – Drehdurchführung (9) ausbauen. – Antriebsriemen (1) von den Keilriemenscheiben abnehmen. (Abb. 55, 56, 57)

12.12.2 Antriebsriemen Mähwerk mitte links / rechts auflegen und spannen

– Antriebsriemen (1) auf die Keilriemenscheiben auflegen. – Mutter (3) wieder ans Ende der Gewindestange drehen und mit einer Mutter (M12) kontern.

Alternativ: Mutter (3) abnehmen und sicher aufbewahren. – Falls erforderlich, Federzylinder (5) an der Spannrolle befestigen: – Federzylinder (5) mit Bolzen (8) befestigen. – Bolzen (8) mit Splint (11) sichern. – Federzylinder (5) einstellen: – Sechskantmuttern (6) so verstellen, dass die Enden der beiden Messstäbe (4) spielfrei voreinander stehen. – Sechskantmuttern (6) und (7) kontern.

Umwelt!

Auslaufendes Hydrauliköl auffangen und ordnungsgemäß entsorgen

59

10

60

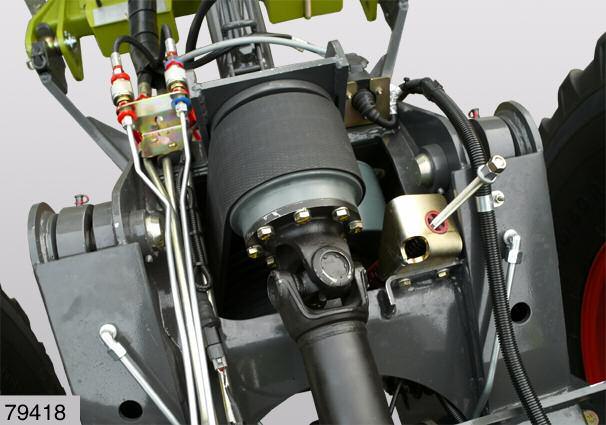

– Drehdurchführung (9) wieder einbauen. – Hydraulikschlauchleitung an der Drehduchführung festschrauben. – Gelenkwelle (10) an der oberen Riemenscheibe wieder festschrauben. – Fahrzeughaube wieder schließen. (Abb. 55, 58–60)
