Öl Verteilergetriebe Mähwerke nachfüllen

Ausführung B

A

Ausführung C

A

E 25 Ausführungen B

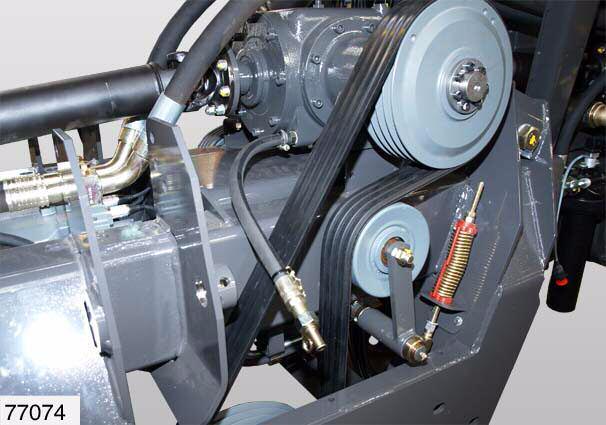

– Schlauch auf Ablassstutzen (A) schieben. – Die Mutter am Ablassstutzen (A) etwas lösen und das Getriebeöl in einen ausreichend großen

Behälter ablassen. – Die Mutter am Ablassstutzen (A) wieder fest anziehen. – Schlauch wieder abziehen. (Abb. 25)

Ausführungen C

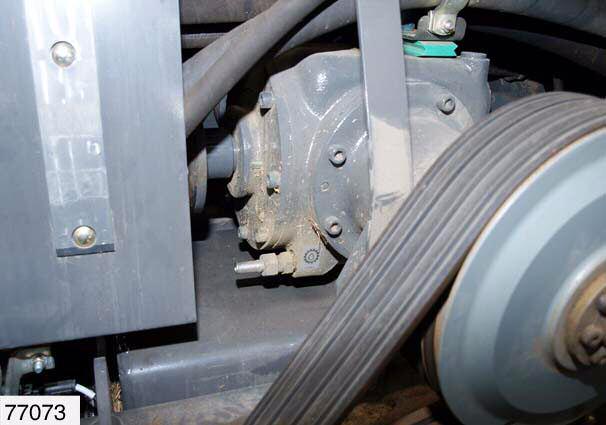

– Die Mutter am Ablassstutzen (A) etwas lösen und das Getriebeöl in einen ausreichend großen

Behälter ablassen. – Die Mutter am Ablassstutzen (A) wieder fest anziehen. (Abb. 26)

Öl Verteilergetriebe Mähwerke nachfüllen

– Öleinfüllschraube (E) herausdrehen. – Getriebeöl einfüllen, bis das Öl am unteren Rand der Ölstandskontrollöffnung (K) steht. – Öleinfüllöffnung wieder verschließen. (Abb. 23, 27)

26

27
