Menü „Onbord Diagnose“

124

125

126 11.12.6 Menü „Onbord Diagnose“

Im Menü „Onbard Diagnose“ können Informationen für die Fehlersuche abgerufen werden:

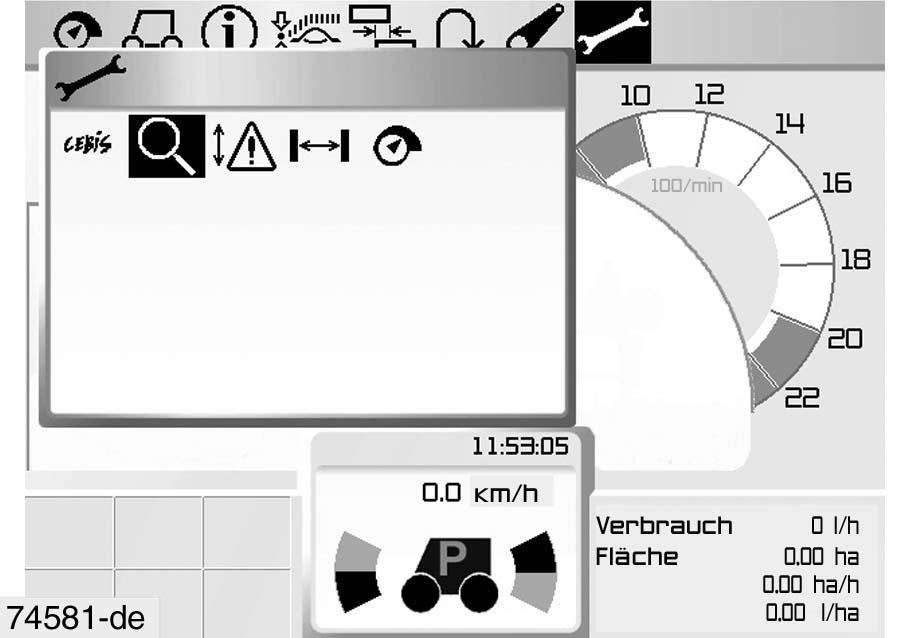

Menü „Wartung“ aufrufen.

Mit der (<)- oder (>)-Taste das Menü „Onboard Diagnose“ auswählen. Das Menü „Onboard Diagnose“ ist aktiv.

Mit der (<)- oder (>)-Taste das gewünschte Menü auswählen.

Es stehen folgende Informationen zur Verfügung:

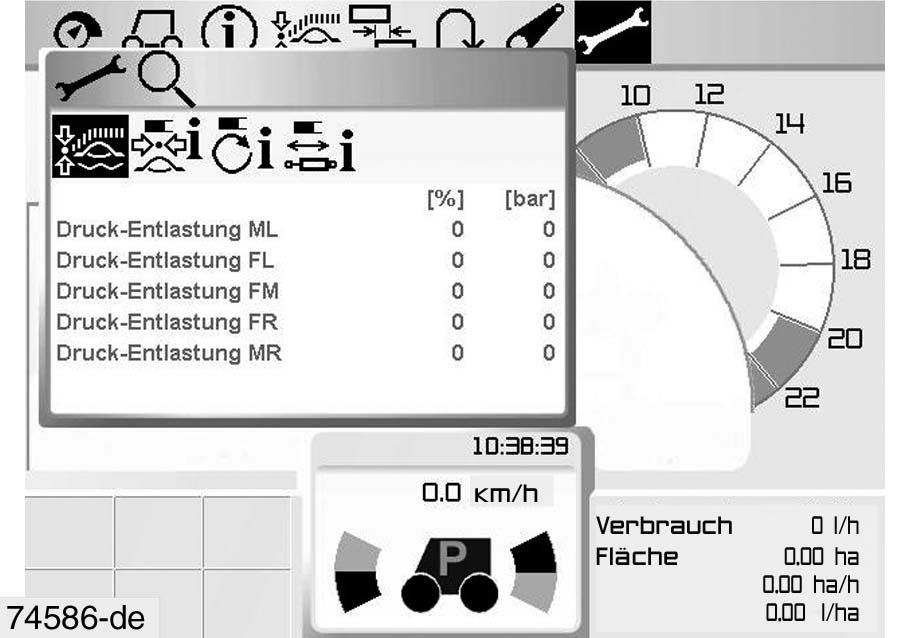

Druckentlastung

Spalte [%] zeigt die aktuellen Entlastungen in Prozent an. Spalte [bar] zeigt den dazugehörenden Hydraulikdruck an. Dieser Wert kann am entsprechenden Druckspeicher bzw. Hydraulikzylinder (wirksame Entlastungsseite) gemessen werden.

Auflagekraft-Sensor

Spalte [bar] zeigt die aktuellen Hydraulikdrücke an. Spalte [V] zeigt die dazugehörende Spannung an (zur Zeit nicht verfügbar). Dieser Wert kann am Ausgang des entsprechenden Sensors gemessen werden. Spalte [CCN] zeigt die CLAAS Komponenten-Nummer (CCN = CLAAS Component Number) an.

127

128 Drehzahl-Sensor

Spalte [1/min] zeigt die aktuellen Drehzahlen an. Spalte [Hz] zeigt die dazugehörende Frequenz an (zur Zeit nicht verfügbar). Dieser Wert kann am Ausgang des entsprechenden Sensors gemessen werden. Spalte [CCN] zeigt die CLAAS Komponenten-Nummer (CCN = CLAAS Component Number) an.

Positionssensor

Spalte [%] zeigt die aktuellen Positionen in Prozent an. Spalte [V] zeigt die dazugehörende Spannung an. Dieser Wert kann am Ausgang des entsprechenden Sensors gemessen werden. Spalte [CCN] zeigt die CLAAS Komponenten-Nummer (CCN = CLAAS Component Number) an.

Die Tabelle mittels (+)-Taste vorwärts und (–)-Taste rückwärts durchblättern, um die Werte anzusehen.

Menü verlassen.

(Abb. 124–128)
