Vorgewende Einstellungen ändern

106

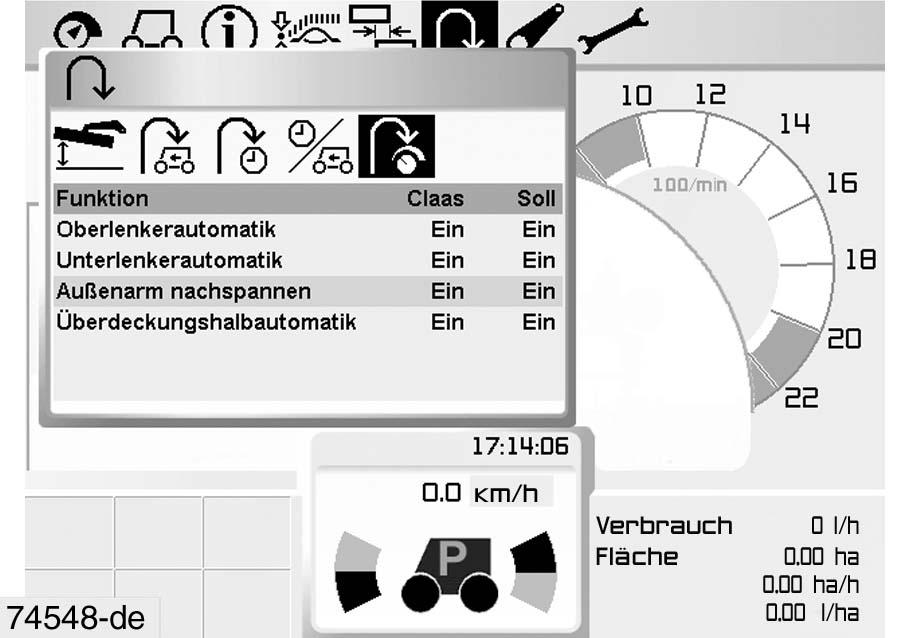

107 11.10.6 Vorgewende Einstellungen ändern

Im Menü Einstellung Vorgewende werden die zusätzlichen Funktionen der Vorgewendehalbautomatik eingestellt. Folgende Funktionen stehen zur Verfügung: – Oberlenkerautomatik – Unterlenkerautomatik – Außenarm nachspannen – Überdeckungshalbautomatik Um die Einstellungen der Vorgewendehalbautomatik zu ändern:

Menü „Vorgewende“ aufrufen.

Mit der (<)- oder (>)-Taste das Menü „Einstellung Vorgewende“ auswählen. Die aktuellen Einstellungen werden angezeigt. Das Menü „Einstellung Vorgewende“ ist aktiv.

Mit der (<)- oder (>)-Taste die zu ändernde Funktion auswählen:

Oberlenkerautomatik

Bei eingeschalteter Oberlenkerautomatik wird der Oberlenker gemäß den Einstellungen Hubwerk – Vorgewende verstellt – siehe Oberlenker einstellen, Seite 203. Die Lage der Mähwerke front mitte und front links / rechts wird in der Vorgewendestellung damit beeinflußt. Das Deaktivieren der Oberlenkerautomatik hat keinen Einfluss auf die Oberlenkerposition für die Arbeits- bzw. Transportstellung.

Unterlenkerautomatik

Bei eingeschalteter Unterlenkerautomatik wird der Unterlenker gemäß den Einstellungen Hubwerk – Vorgewende verstellt – siehe Unterlenker einstellen, Seite 201. Die Aushubhöhe der Mähwerke front mitte und front links / rechts wird in der Vorgewendestellung damit beeinflußt. Das Deaktivieren der Unterlenkerautomatik hat keinen Einfluss auf die Unterlenkerposition für die Arbeits- bzw. Transportstellung.

Außenarm nachspannen

Ist die Funktion „Außenarm nachspannen“ eingeschaltet, wird beim Absenken der Mähwerke mitte links / rechts in die Arbeitsstellung der Hydraulikzylinder zum Drehen der Mähwerke kurzzeitig mit Druck beaufschlagt. Leckagen in den Hydraulikzylindern werden dadurch ausgeglichen. Dies führt auch dazu, dass nach hinten gedrehte Mähwerke teilweise in die Arbeitsstellung zurück gedreht werden.

C S

108 Überdeckungshalbautomatik

Bei eingeschalteter Überdeckungshalbautomatik wird beim Absenken der Mähwerke die Überdeckung gemäß den Einstellungen für Geradeausfahrt angefahren – siehe Überdeckung für Geradeausfahrt / Kurvenfahrt einstellen, Seite 190. (Abb. 106, 107)

Um die ausgewählte Funktion zu ändern: Sollwert der ausgewählten Funktion aktivieren.

Mit der (+)- oder (–)-Taste die Funktion auf Ein oder Aus setzen. In der Spalte (S) werden die aktuellen Einstellungen (SOLL-Werte) angezeigt. In der Spalte (C) sind die von CLAAS ab Werk eingestellten und empfohlenen Einstellungen (SOLL-Werte) aufgeführt. Ausgewählte Einstellung speichern.

Mit der (<)- oder (>)-Taste die nächste zu ändernde Auslösungsfunktion auswählen, und auf die gleiche Weise einstellen. ESC-Taste drücken, um:

– die aktivierte Funktion ohne Änderung zu verlassen.

– das Menü Auslösung zu verlassen. (Abb. 108)
