Vorgewendehöhen einstellen

94

S

I

95

S

I

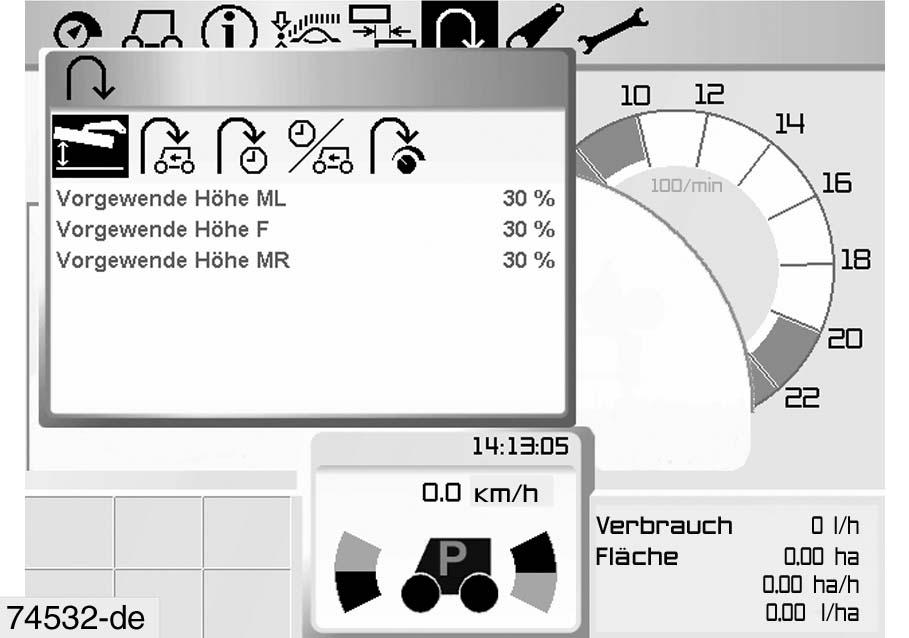

96 11.10.2 Vorgewendehöhen einstellen

Menü „Vorgewende“ aufrufen.

Mit der (<)- oder (>)-Taste das Untermenü „Vorgewendehöhe“ auswählen. Die aktuellen Einstellungen werden angezeigt. Das Untermenü „Vorgewendehöhe“ ist aktiv.

Mit der (<)- oder (>)-Taste das einzustellende Mähwerk auswählen:

Vorgewendehöhe Mähwerke mitte links und rechts (gemeinsam) Vorgewendehöhe Mähwerk mitte links

Vorgewendehöhe Mähwerke front links / rechts (nur gemeinsam einstellbar) Vorgewendehöhe Mähwerk mitte rechts

Das Untermenü zum Einstellen der Vorgewendehöhe ist aktiv. Mit der(+)- oder (–)-Taste die gewünschte Vorgewendehöhe einstellen: Angezeigten SOLL-Wert (S) verringern.

Angezeigten SOLL-Wert (S) erhöhen.

Verstellbereich: 25% bis 65% Dabei bedeutet 25% die minimal und 65% die maximal programmierbare Höhe. Die maximal programmierbare Höhe liegt immer unterhalb der Aushubhöhe, bei der die Gelenkwellen wegen eines zu engen Beugungswinkels Schaden nehmen könnten. Der angezeigte IST-Wert (I) gibt die aktuelle Aushubhöhe in Prozent an. Hinweis: Das Mähwerk front mitte wird am Vorgewende stets vollständig ausgehoben. Die Aushubhöhe lässt sich nur über das Hubwerk verändern – siehe Hubwerk einstellen, Seite 201. Dazu muss die Ober- und / oder Unterlenkerautomatik aktiv sein – siehe Vorgewende Einstellungen ändern, Seite 199. Eingestellte Werte bestätigen und Menü verlassen. Menü ohne Änderungen verlassen.

(Abb. 94, 95, 96)
