Schwadbreite COUGAR 1400 RC
Mähwerk front mitte
A
Mähwerk front links / rechts
A
Mähwerk mitte links / rechts
A 1
B
1
B
1
B 82
83 10.3.6 Schwadbreite COUGAR 1400 RC

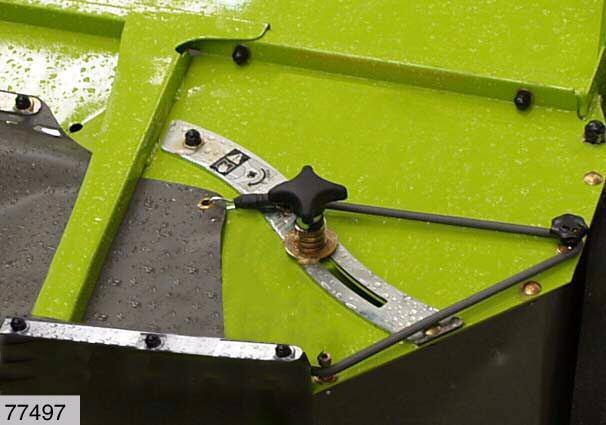

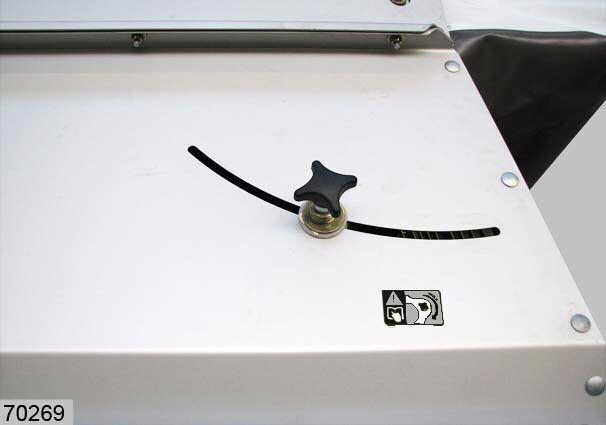

Die Schwadbreite kann entsprechend den Futterverhältnissen und/oder nachfolgender Geräte eingestellt werden. Bei geringem Futteranfall kann die Schwadbreite verringert werden. Dazu die Schwadbleche nach innen schwenken. – Kreuzgriffe (1) lösen. – Schwadbleche einstellen. – nach innen (A) = enger Schwad – nach außen (B) = breiter Schwad – Kreuzgriffe (1) festziehen.
(Abb. 82–85)
Hinweis!
Kreuzgriffe können sich durch Vibrationen lösen. Verlust von Kreuzgriffen, Schrauben und Schwadblechen. – Kreuzgriffe so kräftig wie möglich anziehen, damit sie sich während des
Betriebs nicht durch Vibrationen lösen können.
