Mähen ohne Aufbereiterwirkung (nur COUGAR 1400 RC

Mähwerk front mitte, Mähwerk mitte links / rechts

1

2

3

Mähwerk front links / rechts

1

2

3 90

91 Konditionierer-Drehzahl verändern

Zur Einstellung der Drehzahl des Konditionierers können die Riemenscheiben des Antriebs getauscht werden. Dazu:

• Antriebsriemen entspannen. • Riemenschutz demontieren. • Riemenscheiben wechseln. • Riemenschutz wieder montieren. • Antriebsriemen wieder spannen – siehe Konditionierer-Antriebsriemen spannen

COUGAR 1400, Seite 325. Die Anordnung der Riemenscheiben in Abhängigkeit der Konditioniererdrehzahl ist in Abb. 90 gezeigt. Konditionierer-Drehzahl – siehe Mähwerke, Seite 39. (Abb. 90)

10.3.8 Mähen ohne Aufbereiterwirkung (nur COUGAR 1400 RC)

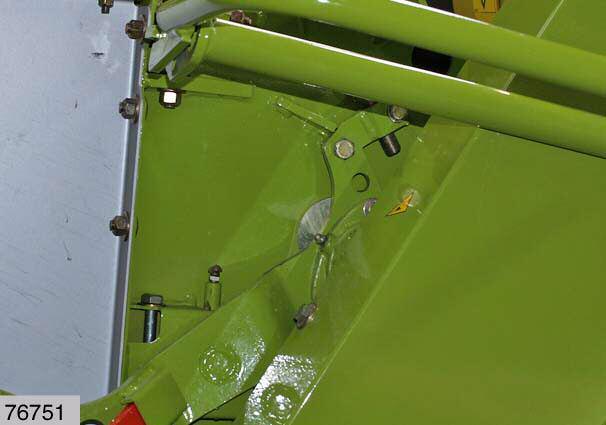

Die Maschine kann ohne Wirkung des Walzenaufbereiters eingesetzt werden. Dazu die obere Walze hochschwenken. – Zugfeder (3) auf beiden Seiten ausbauen. – Mutter (2) lösen. – Schraube (1) herausdrehen. – Zugfeder (3) ausbauen. (Abb. 91, 92)

92

Mähwerk front mitte, Mähwerk mitte links / rechts

4

5

Mähwerk front links / rechts

4

5

Mähwerk front mitte, Mähwerk mitte links / rechts

S

Mähwerk front links / rechts

S

– Hebel (5) in Lasche (4) einstecken. – Obere Walze hochschwenken. (Abb. 93, 94)

93

94

95

– Obere Walze mit Schraube (S) auf beiden Seiten der Maschine abstecken. Mähwerk front mitte, Mähwerk mitte links / rechts: • Schraube (S) M12x40 (1x je Seite) Mähwerk front links / rechts: • Schraube (S) M12x120 (1x je Seite) • Mutter M12 (2x je Seite) Die Montage in umgekehrter Reihenfolge vornehmen. – Einstellarbeiten für die obere Aufbereiterwalze durchführen. – siehe Aufbereiterwalzen, Seite 349. (Abb. 95, 96)

96
