35 10.2.4 Auffahrsicherung

Gefahr!

Arbeiten an den Mähwerken grundsätzlich nur bei stillstehendem Motor vornehmen. – Zündschlüssel abziehen! – Batterietrennschalter ausschalten!

Mähwerk front links / rechts COUGAR 1400

Die Mähwerke front links / rechts sind mit einer mechanischen Auffahrsicherung ausgerüstet. Beim Auffahren auf ein Hindernis löst die Auffahrsicherung (5) aus und der Mähbalken kann nach hinten wegschwenken. Nach dem Auffahren auf ein Hinternis: • Mähwerksantrieb front sofort ausschalten, dazu: – Taster (S9) betätigen – bzw. alle Mähwerksantriebe über den

Hauptschalter (S4) „Mähwerksantrieb“ ausschalten.

• Maschine anhalten und Motor stillsetzen. • Schneidwerk auf Beschädigungen überprüfen. • Durch kurzes ruckartiges Zurücksetzen der

Maschine rastet die Überlastsicherung wieder ein. Spricht die Auffahrsicherung häufig an, kann das Federpaket (4) etwas nachgestellt werden. Dazu: • Kontermutter lösen, • Mutter eine Umdrehung nachdrehen, • Kontermutter wieder festziehen. Zum Einstellen des Federpakets sind zwei Schraubenschlüssel (SW24) erforderlich.

Hinweis!

Bei Bedarf kann das Federpaket mehrmals nachgestellt werden. Bei jedem Nachstellen darf die Mutter jeweils nur um eine Umdrehung nachgestellt werden! Vor dem ersten Einsatz der Maschine ist die Funktion der Auffahrsicherung zu überprüfen, ggf. einstellen.

(Abb. 34, 35)

36

S4

S9

S19

37 Mähwerk front links / rechts COUGAR 1400 RC

Die Mähwerke sind mit einer hydraulischen Auffahrsicherung ausgerüstet. Beim Auffahren auf ein Hindernis öffnet das Überdruckventil der hydraulischen Auffahrsicherung. Das betreffende Mähwerk schwenkt nach hinten weg. Nach dem Auffahren auf ein Hindernis: • Mähwerksantrieb sofort ausschalten. – Taster (S9) betätigen oder – Hauptschalter (S4) „Mähwerksantrieb“ ausschalten. • Maschine anhalten und Motor stillsetzen. • Zündschlüssel abziehen! • Maschine erst verlassen, wenn alle Maschinenteile vollständig zum Stillstand gekommen sind. • Mähwerk auf Beschädigungen überprüfen. • Bei Bedarf beschädigte Mähklingen ersetzen. • Lassen sich die Beschädigungen nicht vor Ort beheben: – Einsatz abbrechen und Beschädigung in einer Fachwerkstatt beheben lassen. • Mit Taster (S19) Mähwerk wieder in Arbeitsstellung schwenken. (Abb. 36, 37)

S4

S8 S10

M13 M14 38

39

40 Mähwerke mitte links / rechts

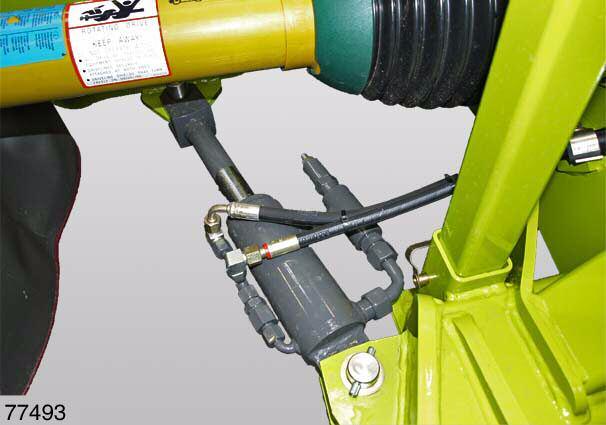

Die Mähwerke mitte links / rechts sind mit einer hydraulische Auffahrsicherung ausgerüstet. Beim Auffahren auf ein Hindernis öffnet das Überdruckventil für den Hydraulikzylinder zum Ausdrehen des Mähbalkens und der Mähbalken kann nach hinten wegschwenken. Nach dem Auffahren auf ein Hindernis: • Mähwerksantrieb des betreffenden Mähwerks sofort ausschalten, dazu folgende Taster betätigen: – Mähwerk mitte links, Taster (S8), – Mähwerk mitte rechts, Taster (S10) – bzw. alle Mähwerksantriebe über den

Hauptschalter (S4) „Mähwerksantrieb“ ausschalten.

• Maschine anhalten und Motor stillsetzen. • Schneidwerk auf Beschädigungen überprüfen. • Mit entsprechendem Taster am Multifunktionsgriff das Mähwerk wieder in die Arbeitsstellung drehen, – Mähwerk mitte links, Taster (M13), – Mähwerk mitte rechts, Taster (M14).

Hinweis!

Beim automatischen Absenken aus der Vorgewendestellung in die Arbeitsstellung werden bei aktiver Funktion „Außenarm nachspannen“ die Hydraulikzylinder zum Drehen der Mähwerke mitte links / rechts zum Ausgleich von Leckagen kurzzeitig mit Druck beaufschlagt. Dies führt auch dazu, dass nach hinten gedrehte Mähwerke teilweise in die Arbeitsstellung zurück gedreht werden.

Funktion „Außenarm nachspannen“ aktivieren – siehe Vorgewende Einstellungen ändern, Seite 199. (Abb. 38, 39, 40)
