Schaltpult
10.1.1 Schaltpult
S1 Alle Mähwerke ein- / ausklappen S4 Hauptschalter „Mähwerksantrieb“
Weitere Informationen zum Hauptschalter (S4) siehe Seite 102 S5 Mähwerk mitte links ein- / ausklappen S6 Mähwerk fronte ein- / ausklappen S7 Mähwerk mitte rechts ein- / ausklappen S8 Antrieb für Mähwerk mitte links ein- / ausschalten S9 Antrieb für Mähwerke front ein- / ausschalten S10 Antrieb für Mähwerk mitte rechts ein- / ausschalten S11 Kabine drehen S13 Mähwerk mitte links manuell ein- / ausfahren (Teleskop 2.Stufe) S14 Mähwerk mitte links oder mitte rechts entlasten S15 Mähwerk mitte rechts manuell ein- / ausfahren (Teleskop 2.Stufe) S17 Notbetrieb: Mähwerkszylinder ein- / ausfahren S18 nicht belegt S19 Schutzbügel Mähwerk front ein- / ausklappen,

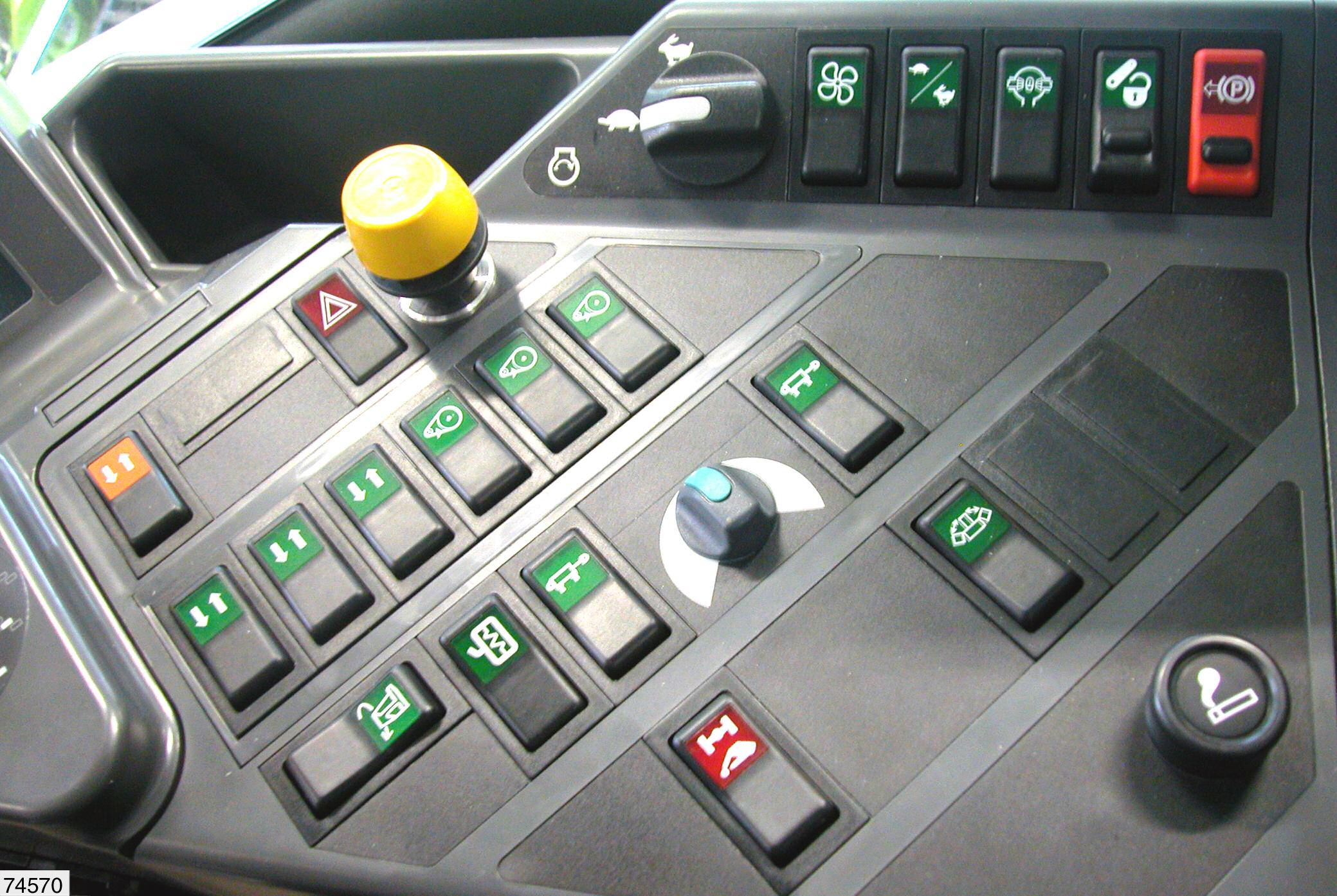

Auffahrsicherung Mähwerke front links / rechts (nur COUGAR 1400 RC) zurückstellen S25 Motordrehzahl einstellen S29 Hydraulik-Hauptschalter (Straßenfahrtschalter) Weitere Informationen siehe Schaltpult, Seite 58. Durch Drücken der Wipptaste wird die jeweilige Funktion nur solange ausgeführt wie die Taste betätigt wird (manuelle Bedienung). (Abb. 2)
