Notbedienung – Grundmaschine (Limp-Home

S112

F 9.1.15 Notbedienung – Grundmaschine (Limp-Home)

Die Maschine fährt durch Auslenken des Fahrhebels nach vorne stets „vorwärts“ , das bedeutet: – Kabinenposition „Straßenfahrt“ in Richtung

Motorachse – Kabinenposition „Arbeit“ in Richtung Mähwerksachse Wenn die Kabinenposition nicht eindeutig erkannt wird, kann die Maschine nicht mehr über den Fahrhebel sondern nur noch im Limp Home Modus bewegt werden. • Beim Auslenken des Fahrhebels erscheint eine

Fehlermeldung auf dem CEBIS-Monitor. – Der Limp Home Modus wird aktiviert. Auf dem

CEBIS-Monitor erscheint im Meldefeld das Schneckensymbol. – Während der Fahrt im Limp Home Modus kann es zu weiteren Störungsmeldungen auf dem

CEBIS-Monitor kommen. Vor dem Einsatz des Limp Home Modus prüfen, ob die Kabine vollständig in die gewünschte Position gedreht wurde. • Ggf. Vorgang wiederholen – siehe Fahrerkabine drehen, Seite 96. • Anschließend Zündung ausschalten um den Limp

Home Modus zu verlassen.

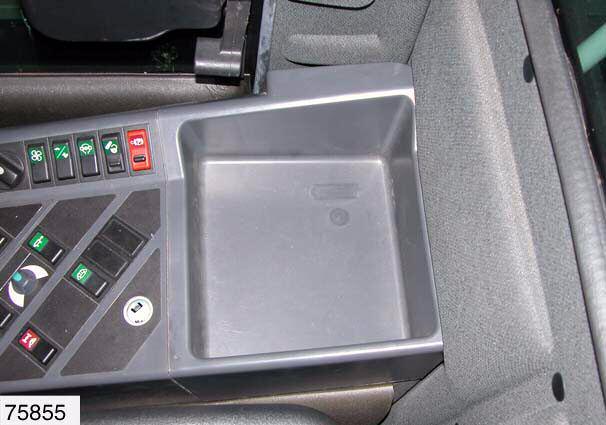

• Motor neu starten. • Prüfen ob der Fehler behoben ist. Limp Home Modus einsetzen, um die Maschine bei einem Ausfall der Kabinenpositionserkennung aus gefährlichen Bereichen, z.B. Kreuzungen, herauszufahren. Wenn kein Fahren mehr möglich ist, wie folgt vorgehen: Der Limp Home-Taster (S112) befindet sich unter der Ablageschale (F) hinter dem Bedienpult. • Ablageschale (F) herausnehmen. (Abb. 25)

25

• Motor starten, siehe Seite 82. • Gang einlegen, siehe Seite 85.

S30

1

S112

2 26

27 Gefahr!

Nach dem Lösen der Feststellbremse kann die Maschine rollen. – Bremsbereit sein, ggf. auf die Fußbremse treten.

• Schalter (S30) entriegeln und nach vorne drücken, um die Feststellbremse zu lösen. (Abb. 26)

• Bei Betätigen des Limp Home-Tasters bremsbereit sein.

Limp Home Modus aktivieren, dazu: • Limp Home Taster (S112) kurz drücken und wieder loslassen. – Das System prüft die Funktion des Tasters. Erst nach erfolgreicher Prüfung kann der Limp Home

Modus aktiviert werden. • Limp Home Taster (S112) entsprechend der gewünschten Fahrtrichtung nochmals drücken und gedrückt halten.

Fahrtrichtung:

Position (1) = Motorachse

Position (2) = Mähwerksachse – Die Maschine beschleunigt, abhängig vom eingelegten Gang sehr langsam auf die maximale

Geschwindigkeit.

Arbeitsgang = 1,5 km/h

Straßengang = 3 km/h. – Die Motordrehzahl kann nicht geändert werden. • Bei Bedarf den Taster in die entgegengesetzte

Richtung betätigen, um die Fahrtrichtung zu ändern. • Limp Home Taster (S112) solange gedrückt halten wie die Maschine fahren soll. • Limp Home Taster (S112) loslassen, um die

Maschine anzuhalten. – Die Maschine kann rollen. • Gegebenenfalls auf die Fußbremse treten. • Zündung ausschalten, um den Limp Home Modus zu verlassen. (Abb. 27)
