8.2. Mähwerke front anhängen

1

2 8.2 Mähwerke front anhängen

Gefahr!

Arbeiten an der Maschine grundsätzlich nur bei stillstehendem Motor vornehmen. – Zündschlüssel abziehen! Beim Ausheben und Ablassen der Maschine besteht im Bereich des Anhängebügels Verletzungsgefahr durch Quetsch- und Scherstellen. – Niemals in den Quetschgefahrenbereich greifen solange sich dort Teile bewegen können.

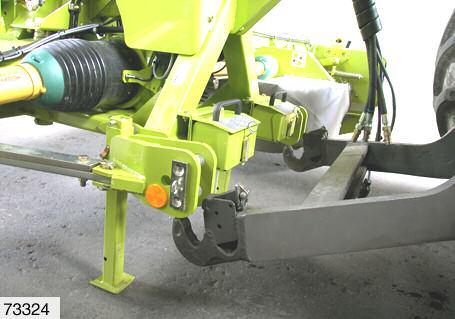

Zum Anbauen der Mähwerke front wie folgt vorgehen: • Anbaurahmen in die Unterlenker der Maschine aufnehmen und sichern. Der Bolzen muss dabei in der obersten Bohrung abgesteckt sein. • Oberlenker montieren und so einstellen, dass der

Anbaurahmen annähernd senkrecht steht. • Gelenkwelle anschließen. • Kontrollieren, dass der Gelenkwellenschutz gegen

Mitlaufen gesichert ist! Ggf. Sicherungsketten einhängen. • Hydraulik anschließen.

Achtung!

Verschmutzungsgefahr der Hydraulikanlage! – Die Kupplungsstecker der Hydraulikschläuche und die Ölsteckdose vor jedem

Ankuppeln säubern.

Beachten!

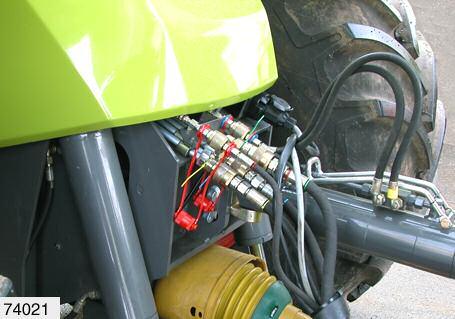

Werden die Hydraulikleitungen falsch angeschlossen funktioniert die Hydraulikinstallation der Mähwerke front nicht. Farbmarkierungen an den Hydraulikleitungen und -steckdosen beachten.

2 1

• Elektrik anschließen, dazu: – Stecker für die Steuerung (1) und Fahrbeleuchtung (2) an der passenden Steckdose anschließen. • Abstellstützen hochstellen – siehe Abstellstützen hochstellen, Seite 75. (Abb. 1, 2, 3)

3
