Zębnik stożkowy i mechanizm różnicowy

Kontrola regulacji

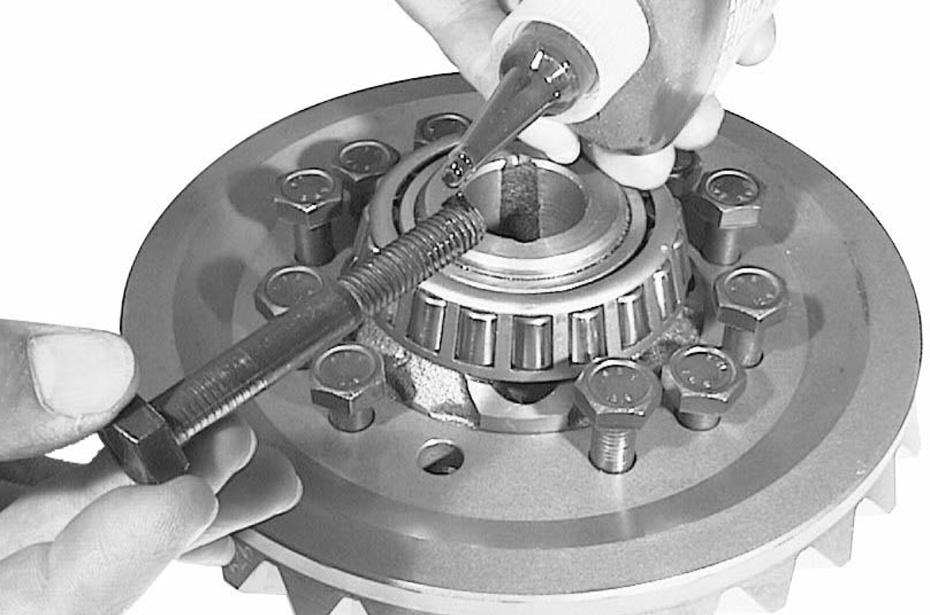

– Aby skontrolować odcisk kontaktowy zębów przekładni zębatej stożkowej, poplamić koło koronowe używając minii ołowianej i zlokalizować kontakt. Kontrolę odcisku kontaktowego zawsze należy wykonać na zębach koła koronowego i z 2 stron. Przed wykonaniem kontroli, zamontować koło koronowe za pomocą Loctite (243) i dokręcić śruby z momentem 10,5 daN·m.

Kontakt prawidłowy (A)

– Jeśli regulacja przekładni zębatej stożkowej jest prawidłowa, kontakt powierzchni zębów będzie regularny.

Kontakt nadmierny na wierzchołku zęba (B)

– Przybliżyć zębnik do wieńca i następnie oddalić wieniec od zębnika, aby uregulować luz.

Kontakt nadmierny przy podstawie zębu (C)

– Oddalić zębnik od wieńca i następnie przybliżyć wieniec do zębnika, aby uregulować luz.

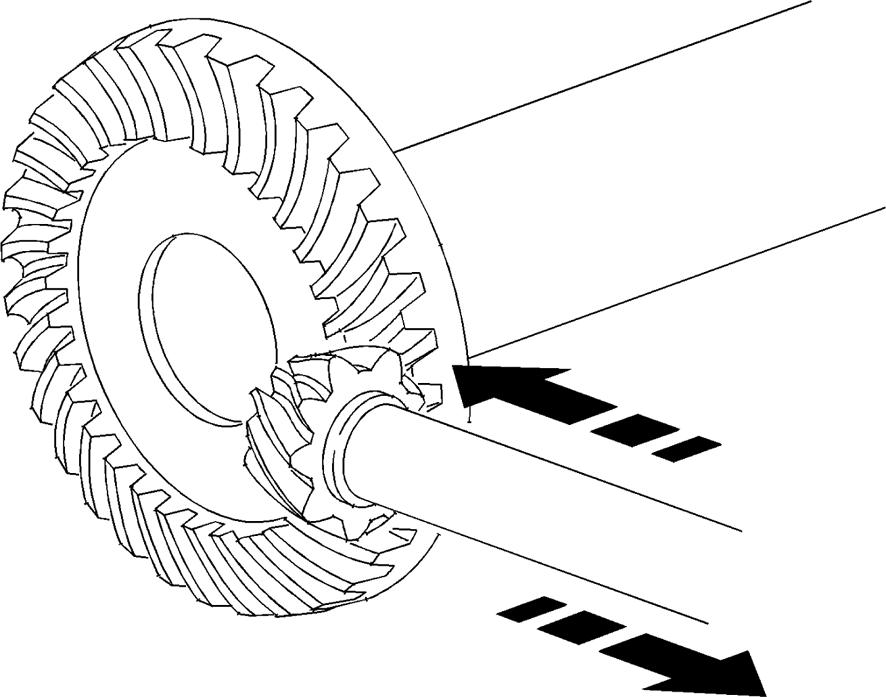

Przesunięcia w celu korekty

D. Przesunąć zębnik, aby zmodyfikować kontakt typu (B). E. Przesunąć zębnik, aby zmodyfikować kontakt typu (C). Jeśli etapy (D) i (E) okażą się konieczne, ponownie wykonać obciążenia wstępne i luz międzyzębny.

451hsm42

A

Rys. 39

B

C

451hsm43 Rys. 40

D E
