USTAWIENIE WAŁÓW W SKRZYNI

Nastawienie łożysk stożkowych

– Zamontować łożyska (69) i (70), podkładkę okrągłą (65) i pierścień sprężysty (64) bez podkładek. – Odczytać wymiar "C" za pomocą zestawu podkładek. – Zamontować grubość podkładek odpowiadającą zmierzonemu luzowi. Luz i obciążenie wstępne zerowe z tolerancją 0±0,05 mm. Jeśli możliwe, ustawić na maksymalne tolerancje.

Przykład, jeśli zmierzony luz wynosi 0,82 mm

0,82–0,05=0,77 0,82+0,05=0,87 Zgodnie z przykładem, grubość podkładek do ustawienia powinna mieścić się w granicach 0,77 do 0,87 mm (jak najbliżej 0,87 mm).

– Zamontować linię napędzającą i koło zębate jazdy do tyłu w skrzyni. – Ustawić pokrywę z odpowiadającymi pierścieniami łożyska. – Wykonać pomiar luzów dwóch wałów (patrz: następny punkt). – Wymontować linię górną i koło zębate jazdy do tyłu. – Zamontować tylko linię napędzaną w skrzyni. – Wykonać pomiar luzu (patrz: następny punkt). – Wymontować linię napędzaną.

70 69 64

C 65

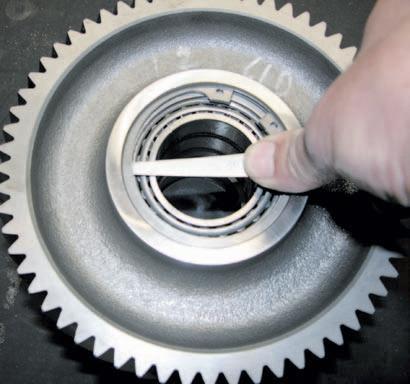

326msm8q Rys. 31

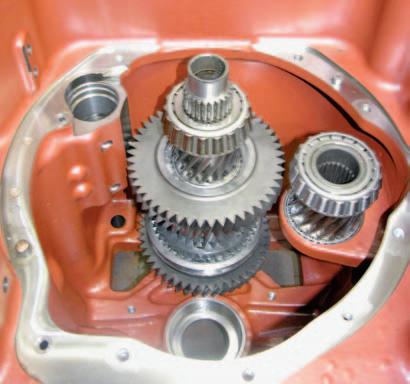

326hsm2t Rys. 32
