V eldmonitor

CASE CONSTRUCTION Field V iew Monitor (FVM) een systeem dat een goede zichtbaarheid garandeert door een uitgebreide weergave van ruimte rond

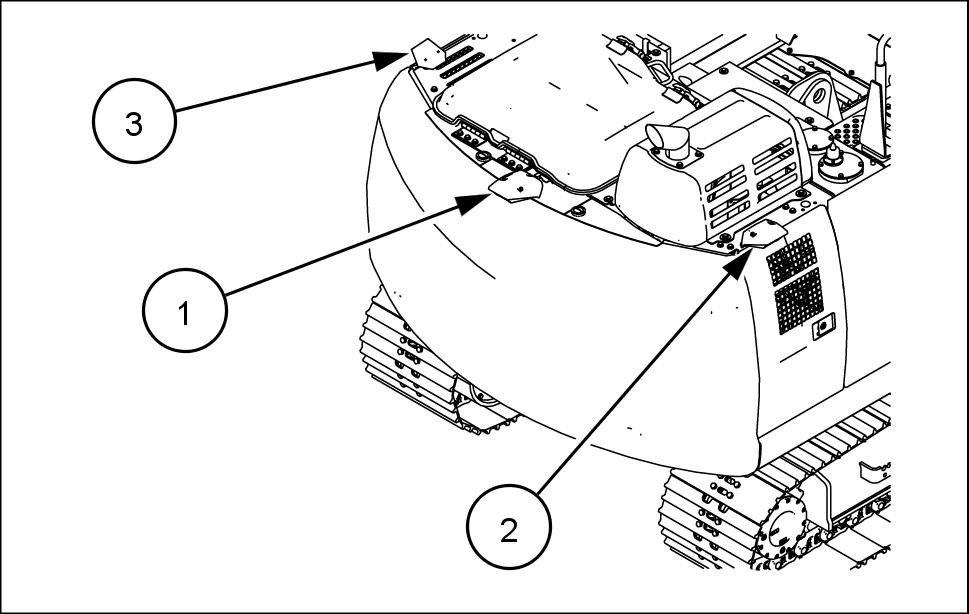

Het uitgebreide zicht gebaseerd combinatie van gezichtspunten van drie externe een teruitkijkcamera (1) die het contragewicht een rechterkant camera (2) boven rechter deur een linkerkant camera (3) boven achterdeur

LET OP: machine nooit bedienen terwijl u alleen naar beelden het display Controleer omgeving rond machine door naar buiten kijken gels

LET OP: Als modder , sneeuw cameralens zitten, zullen beelden monitor vervormd V eeg vuil weg met een zachte doek wrijf lens vervolgens droog met een zachte droge doek. Zorg ervoor dat u geen krassen

FVM - modus van monitor

FVM - modus van monitor biedt een alternatief voor normale Druk keuzetoets van cameraweergave het instrumentenpaneel FVM - modus Elke keer dat toets wordt wordt een andere bedrijfsmodus monitor

SMIL17CEX1334EA 2

LET OP: Kies één bedrijfsmodus monitor als machine werkt een goede zichtbaarheid rond machine Als het display gedurende werking van machine wordt omgeschakeld naar gebruikersinforverschijnt het waarschuwingsbericht SELECT CAMERA SCREEN DURING OPERA TION (gedurende werking camerascherm selecteren) boven het display

FVM - modus worden urenteller , pictogrammen meldingen die verband houden met werking van machine links monitor worden Bovenaan monitor worden verbruikmeter , klok meldingen die verband houden met werking van machine

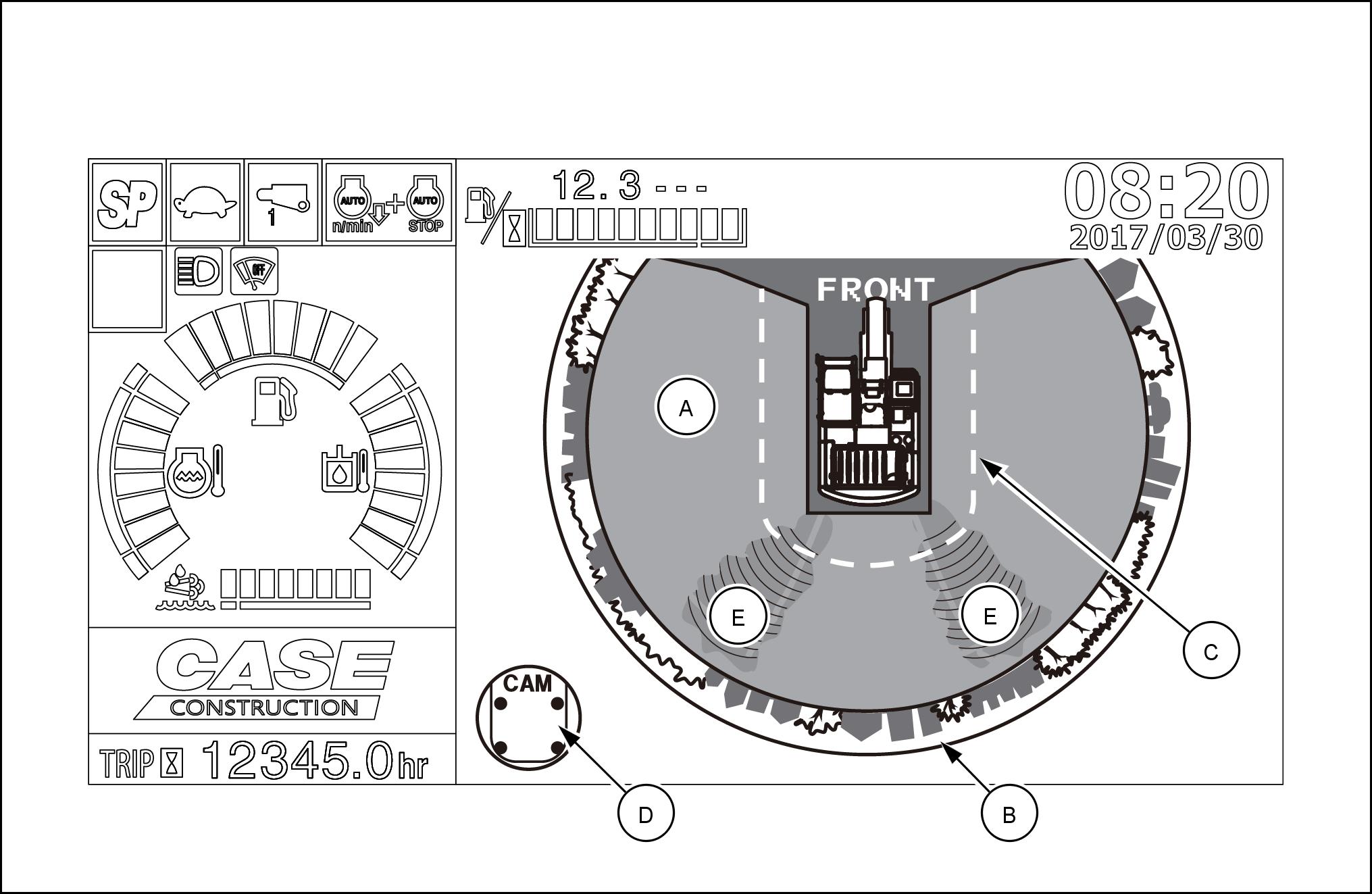

FVM visualisering pal het midden boven machine aangebracht zorgt voor een vogelperspectief van ruimte rond machine combinatie met een panoramisch overzicht van

Zichtbare ruimte rondom (lichtgrijze achtergrond)

Panoramisch overzichtdeel

Richtlijn omtrek rond machine

Camerastand monitor

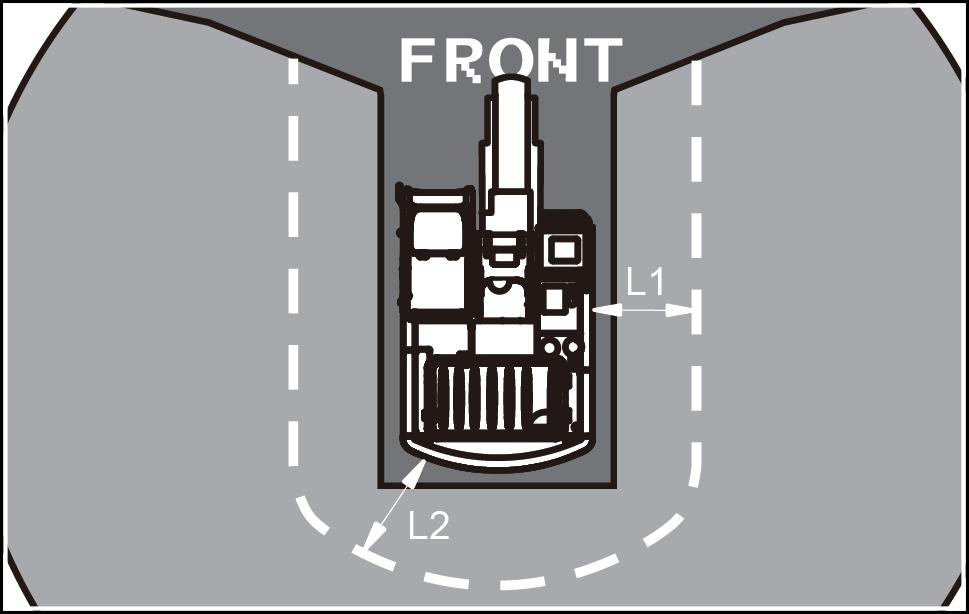

OPMERKING: zones (E) waar het beeld van camera achteraan gecombineerd wordt met beelden van aan weerszijden vertoont een lichte beeldvervorming door het paarproces van afzonderlijke Als referentie voor omtrek rond machine wordt een richtlijn weergegeven zichtbare ruimte afstand van zijkant van het bovenste frame tot aan richtlijn (L1) 1.6 m ( 63.0 ) afstand van het tegengewicht tot aan richtlijn (L2) 1.6 m ( 63.0 ) geveer ( 1 1.8 ) van omtrek rond machine niet zichtbaar via (donkergrijze Controleer omgeving net rond machine door naar buiten kijken spiegels

LET OP: Het FVM - systeem zorgt niet voor zichtbaarheid van zone die het dichtst rondom machine ligt.

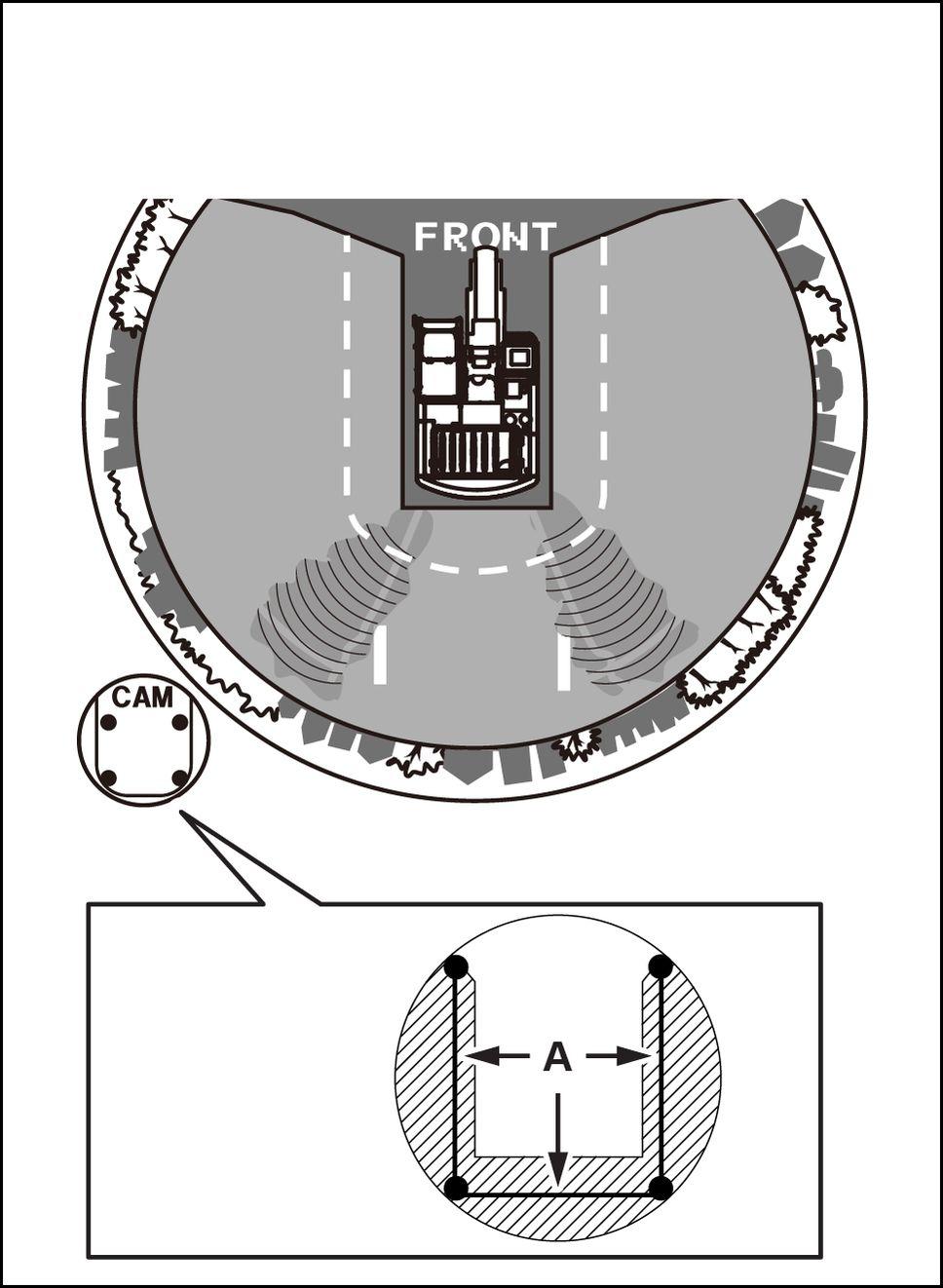

Dankzij camerastand monitor kan gecontroleerd den goed bevestigd gericht zijn voor een uitgebreide weergave van ruimte rond

Als lijnen (A) over gearceerde ruimte worden zijn juist bevestigd

Als een van lijnen (A) niet over gearceerde ruimte wordt zijn niet juist bevestigd Stop werking van machine vraag aan CASE CONSTRUCTION dealer

LET OP: Bedien machine nooit als niet juist zijn bevestigd / gericht. Gebruik van machine dergelijke omstandigheden kan leiden tot ernstige sels voor

eiligheidssysteem: afscherming vóór

VFrontbewaking beschermingsconstructie (FGPS) moet worden geinstalleerd als machine bediend wordt omstandigheden waar een risico bestaat van jectie van stenen gruis richting voorkant van een risico botsing van zware voorwerpen met voorkant van zijn twee soorten FGPS beschikbaar: een FGPS dat voldoet aan Niveau 1 zoals gedefinieerd door ISO een FGPS dat voldoet aan Niveau 2 zoals gedefinieerd door ISO

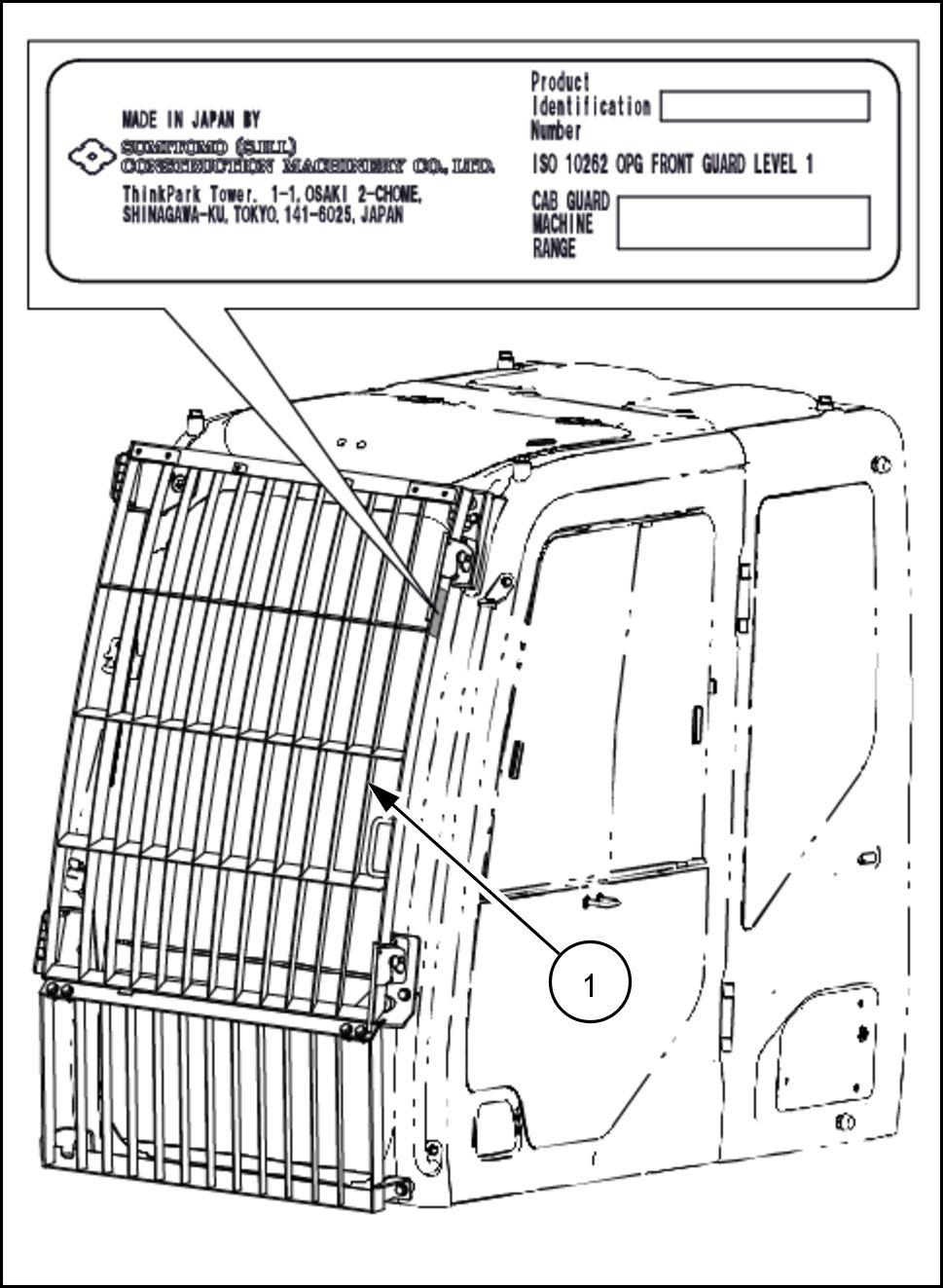

Niveau 1 FGPS (1) bedoeld voor bescherming tegen kleine houtsnippers andere lichte werpen toepassingen zoals bouwlaatsonderhoud, cundaire sortering van geplette recycling van afval landschapsarchitectuur

LET OP: Het bovenste gedeelte van niveau 1 FGPS kan worden geopend reiniging onderhoud van voorruit Start machinebediening nooit met het bovenste deel van FGPS geopend. Als u zich hier niet aan kan dit leiden tot ernstig dodelijk

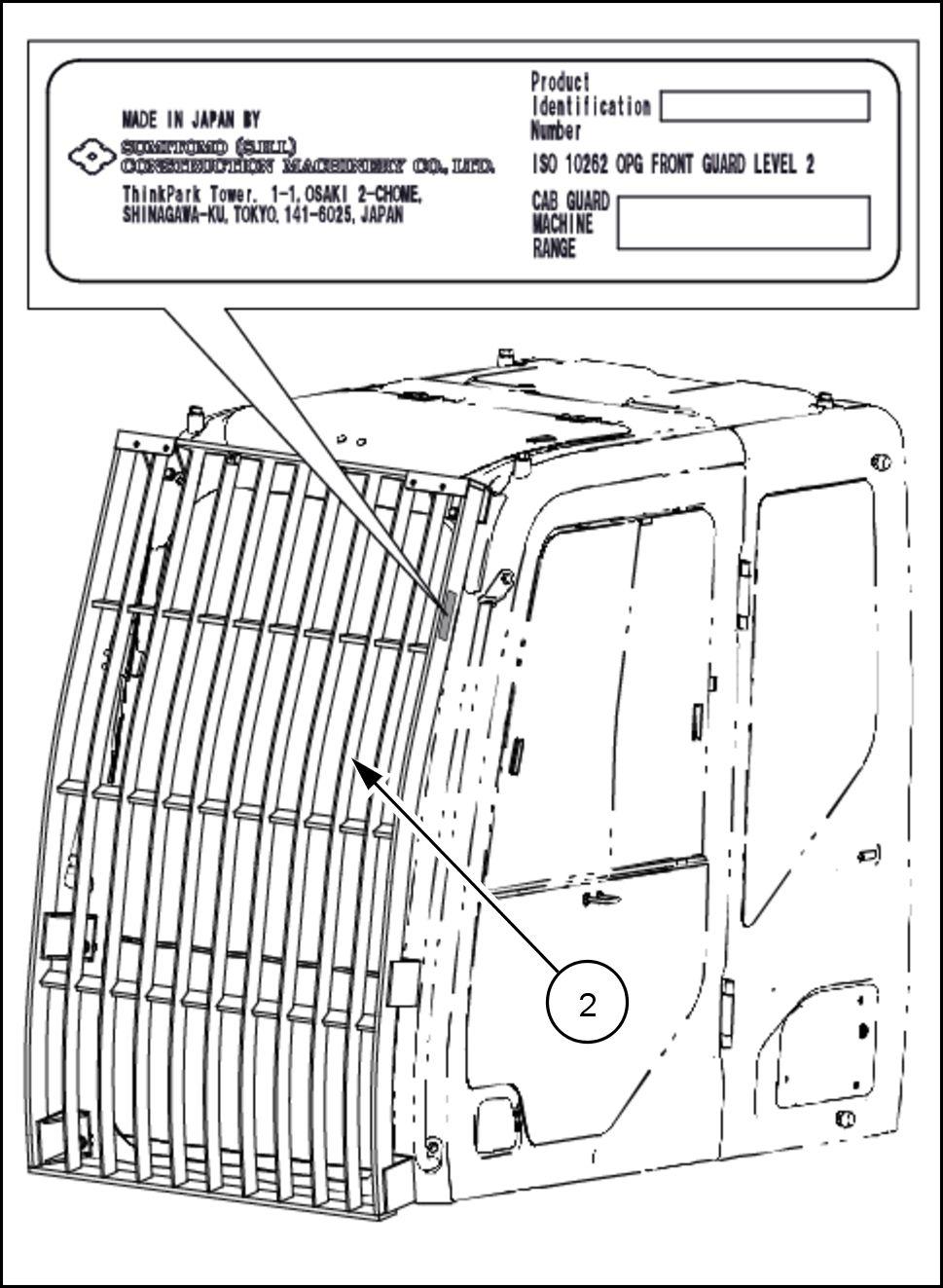

Niveau 2 FGPS (2) wordt bedoeld voor bescherming gen zware keien stukken houtblokken andere zware voorwerpen gen zoals primaire secundaire sloop, schrootladen, houtstapelen.

Deze beschermende montagesteunen bevestigingselementen zijn een onderdeel van een tegraal

V oer nooit modificaties boor nooit gaten las delen beschermende Als u zich hier niet aan leidt dit tot ernstig dodelijk

Bevestig geen enkel apparaat aan tie voor Als u zich hier niet aan leidt dit tot ernstige schade aan een een botsing een geval van moet veiligheidsconstructie van cabine vuldig worden gecontroleerd schade door liseerd gekwalificeerd personeel. Bovendien moeten alle beschadigde onderdelen door originele derdelen worden veiligheidsconstructie van machine terug brengen originele Zorg ervoor dat onderdeelnummers van elke ligheidsconstructie kloppen. Neem onmiddellijk contact met CASE CONSTRUCTION - dealer voor tie van toestand van veiligheidsconstructie van voor vervanging van onderdelen van gehele

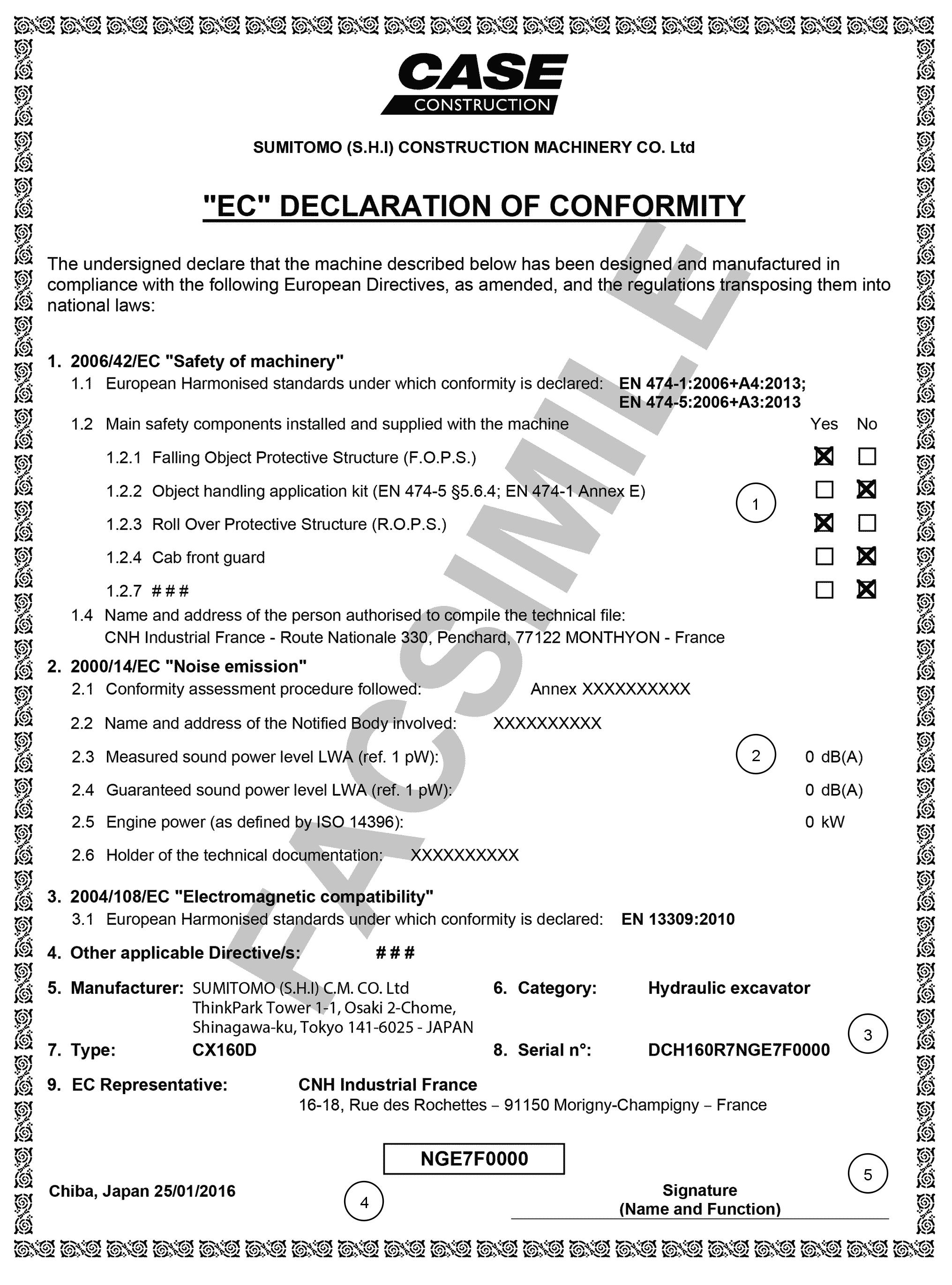

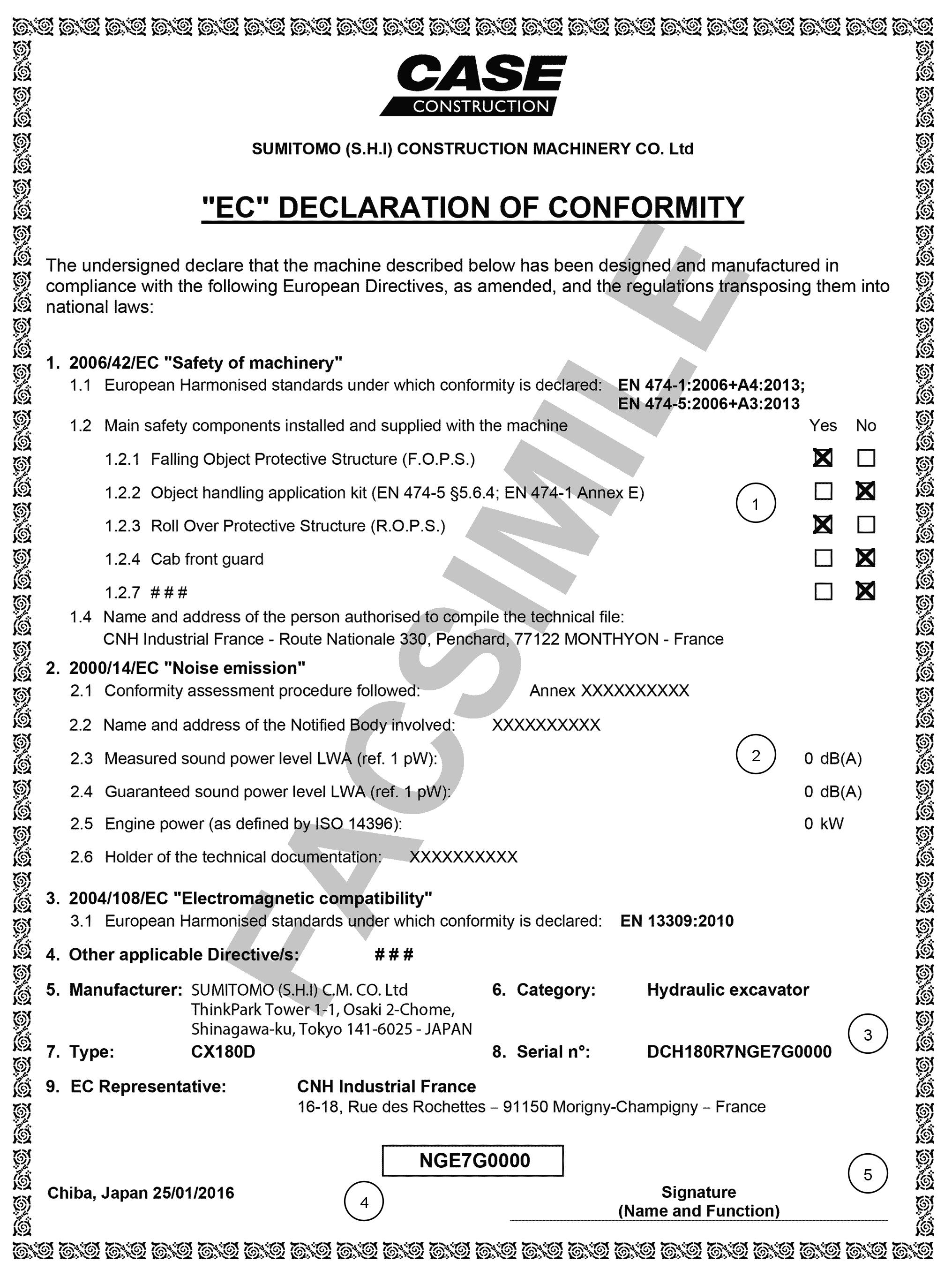

- verklaring van conformiteit

OPMERKING: Een origineel exemplaar van deze - verklaring wordt met elke machine meegeleverd moet vuldig door eigenaar worden

OPMERKING: officiële documenten die bij machine worden moeten door eigenaar worden zodat kunnen worden overlegd aan elke inspecterende autoriteit die hierom volgende pagina staat een kopie van - conformiteitsverklaring (EC Declaration - conformiteitsverklaring verklaring van fabrikant dat zijn materieel voldoet aan relevante voorschriften van Bewaar het originele document een veilige Lokale overheden kunnen u verzoeken dit document tonen controleren materieel aan eisen vertaling van deze verklaring eigen taal vindt u aan achterkant van het originele document. V oor een beter gemakkelijk begrip van het document vindt u hieronder enige

Onder paragraaf 1.2 van dit document staan alle opties varianten vermeld waarvan functie verband houdt met Enkele hiervan zijn standaard zoals FOPS (Falling Objects Protective Structure: beschermingsstructuur tegen vallende objecten) ROPS ((Roll Over Protective Structure: beschermingsstructuur tegen zoals het voor objectbehandeling vereist losse objecten zijn verzoek verkrijgbaar

Onder punt 2 van dit document staat alle vereiste informatie vermeld voor - richtlijn 2000 / / over "geluidsemissie het milieu door materieel voor gebruik buitenshuis". Zie eigen originele - conformiteitsverklaring voor informatie over specifieke apparatuur dezelfde pagina vindt u informatie over het geluidsniveau (LpA) dat niet onderhevig aan bovengenoemde - richtlijn daarom niet erop vermeld

Generiek serienummer voor dit type materieel. volgorde van letters cijfers kan verschillen afhankelijk van configuratie van het

Serienummer van - V erwijs naar dit nummer wanneer u van CASE CONSTRUCTION informatie ondersteuning verlangt -

Handtekening van iemand die gemachtigd het document ondertekenen namens het
