W AARSCHUWING

Vloeistof onder druk kan doordringen huid ernstig letsel veroorzaken.

Het smeervet cilinder staat onder hoge druk. Draai smeernippel nooit volledig los stroming van het smeervet

Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel.

W0261A

Het verminderen van spanning:

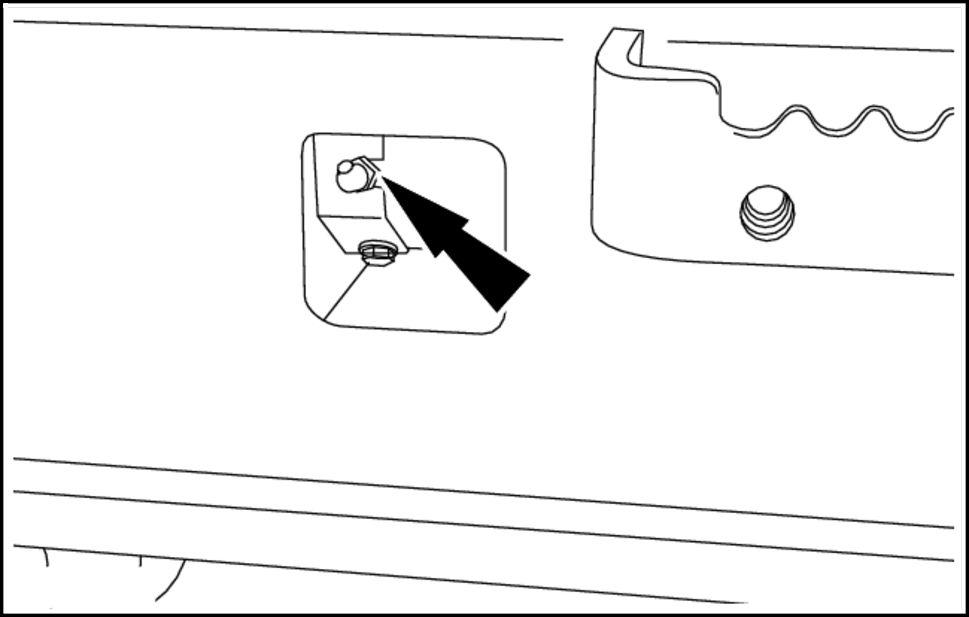

Draai het smeernippelverloopstuk circa 3 keer los tap het vet uit cilinder

W anneer rupsbandspanning juist draait u het verloopstuk weer

Reinig het verloopstuk smeernippel laat rups weer grond

Herhaal procedure voor andere

LET OP: Er kan vet weglekken als het stuk beschadigd Controleer regelmatig conditie van het smeernippelverloopstuk vervang het indien

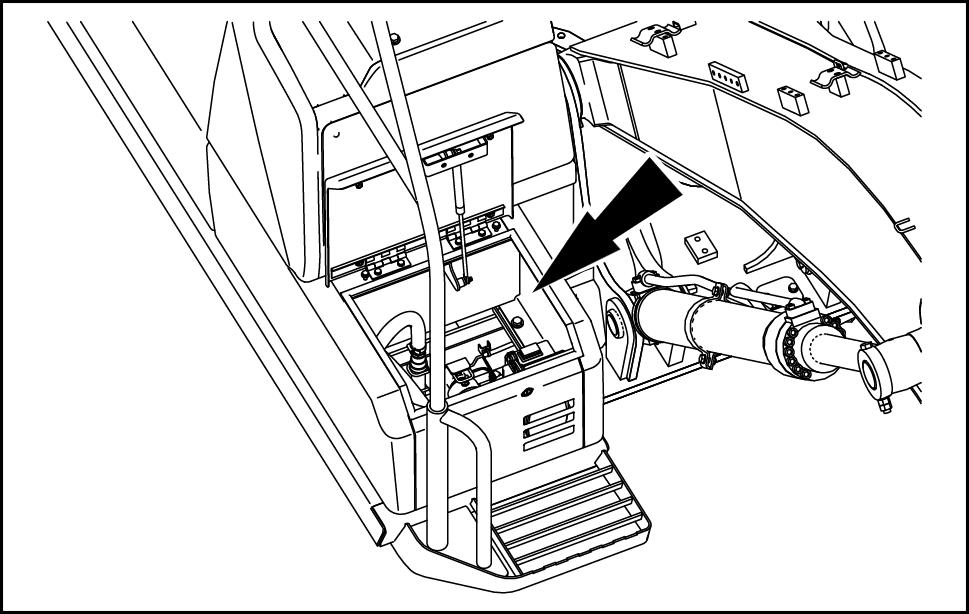

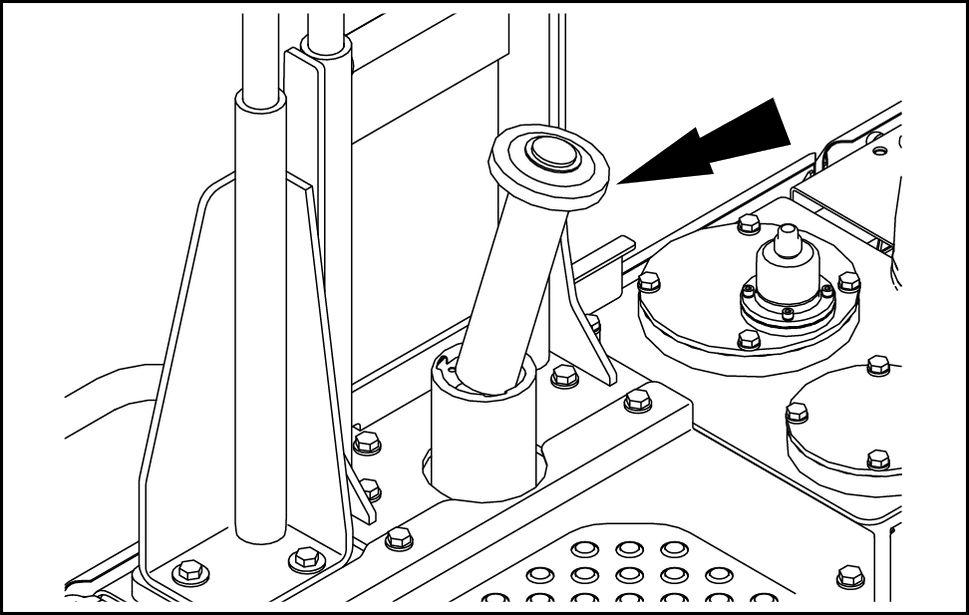

Zeef van brandstoftank

Maak het rooster van brandstoftank regelmatig schoon

V erwijder het rooster van brandstoftank teer het Als het beschadigd dient u het weg gooien Als het goede staat is, het milieuvriendelijke wijze reinigen. Gebruik bij voorkeur dieselbrandstof als mag geen brandstof tank worden bijgevuld zolang het rooster niet zijn plaats zit goede staat

Gasveerinspectie

W Aarschuwing

Explosief gas!

Gasveren bevatten stikstofgas onder hoge druk. Indien u niet juist hanteert, kunnen exploderen.

- Niet demonteren.

- Niet blootstellen aan vlammen vuur

- Niet doorboren, lassen smelten.

- Niet blootstellen aan schokken door ertegen slaan eraan draaien.

- Het gas moet eruit worden verwijderd voordat u gasveren Raadpleeg dealer Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel.

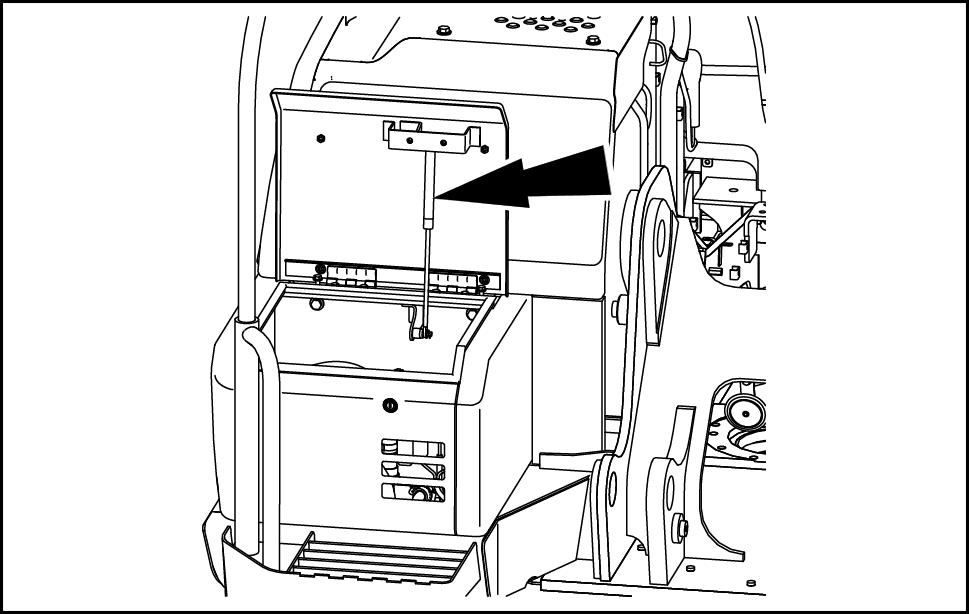

Controleer gasveren regelmatig

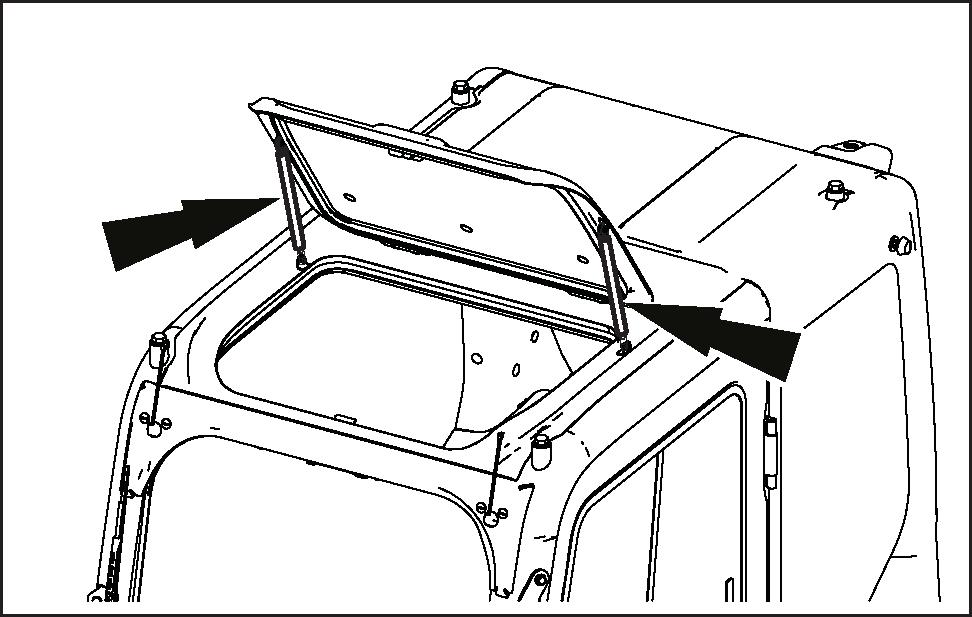

Het zonnedak van cabine voorste opbergdoos zijn uitgerust met volgende gevallen zijn service vanging door CASE CONSTRUCTION dealer eist:

• Er veel kracht nodig het zonnedak van cabine voorste opbergdoos openen.

• Het zonnedak van cabine voorste opbergdoos blijven niet geopende

• Er worden olie - gaslekken gasveer trof

W0914A

Lampen vervangen

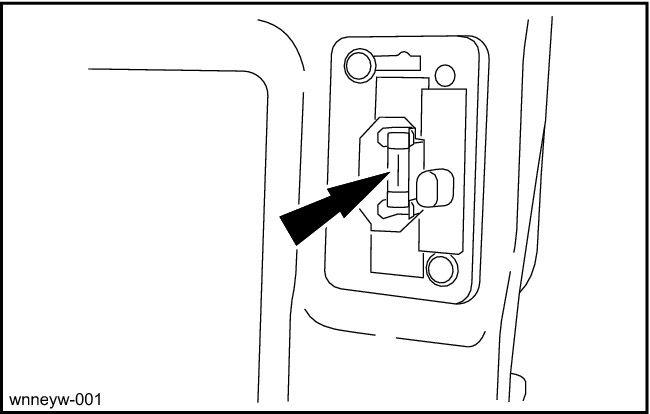

V erlichting bestuurdersruimte:

V erwijder

V erwijder lamp breng een nieuwe lamp aan van hetzelfde wattage ( W

Breng het deksel

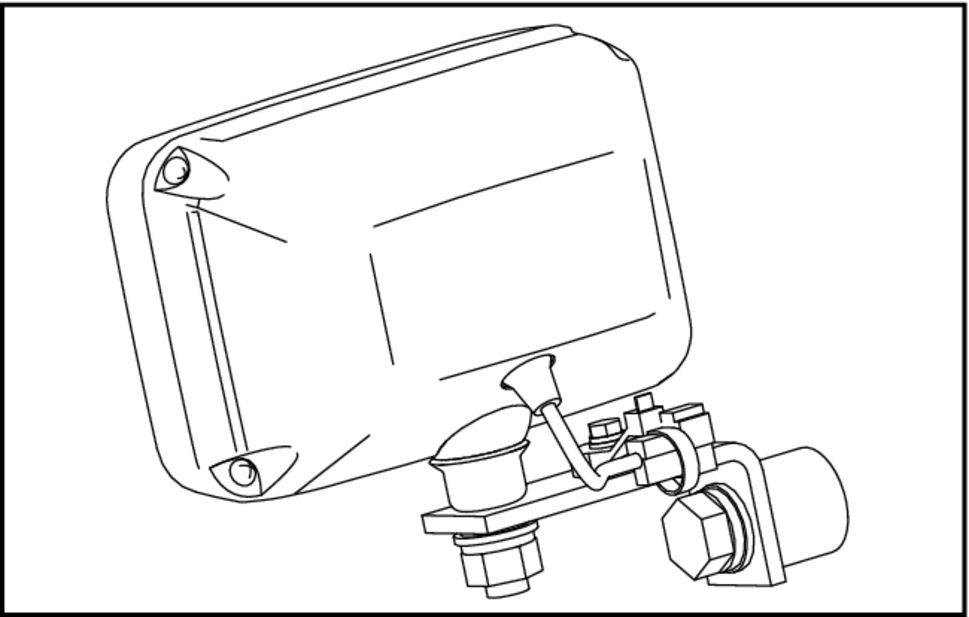

W erklampen hulpstuk:

V erwijder 4

Kantel het werklicht haal stekker

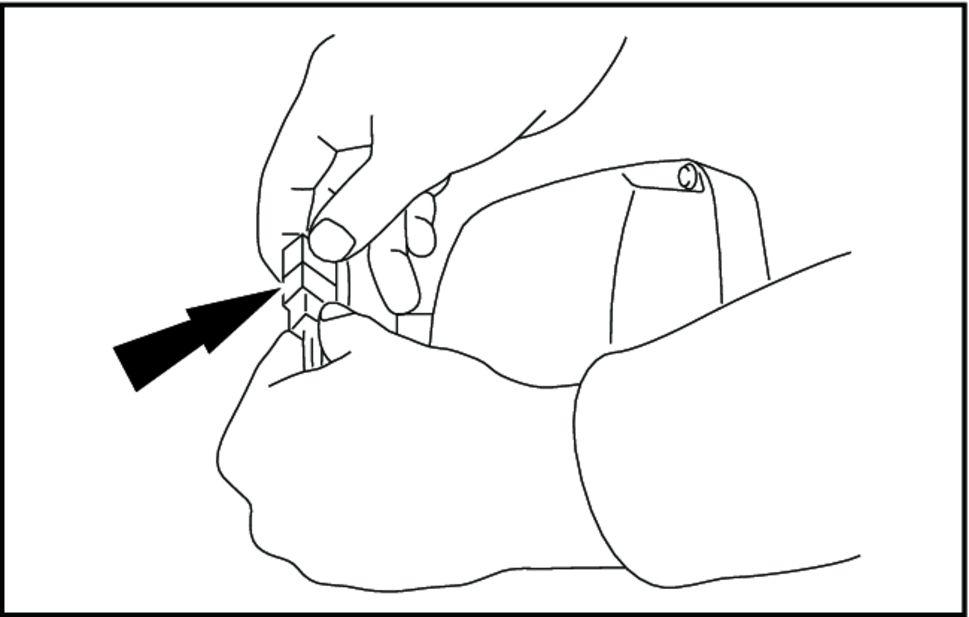

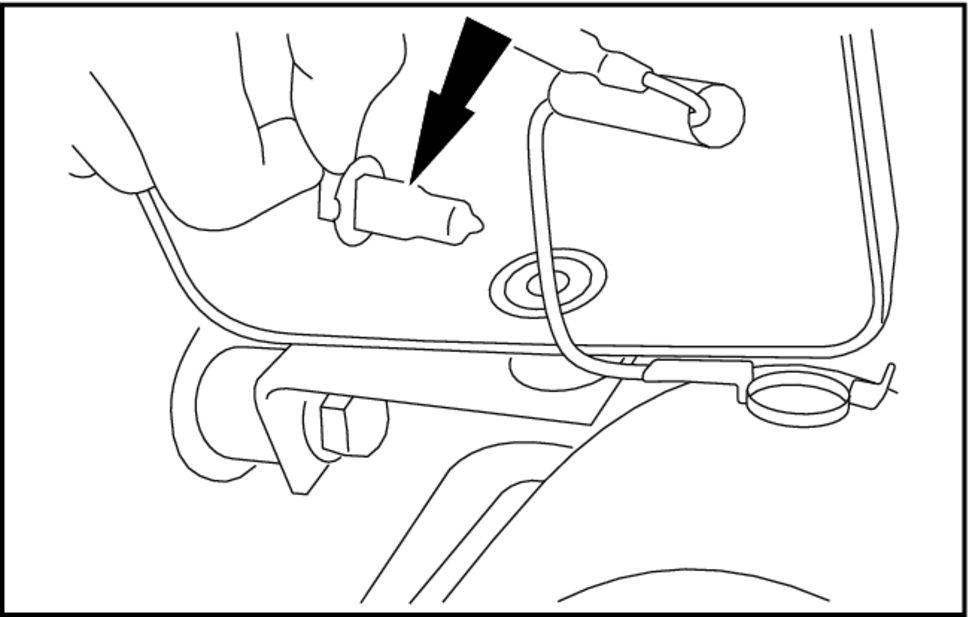

T rek klem naar verwijder lamp breng een nieuwe lamp aan van hetzelfde wattage ( W

Installeer klem sluit stekker weer

Zet werklamp weer zijn plaats draai bevestigingsschroeven

LET OP: Raak een T ungsten jodiumlamp nooit met gers aan.

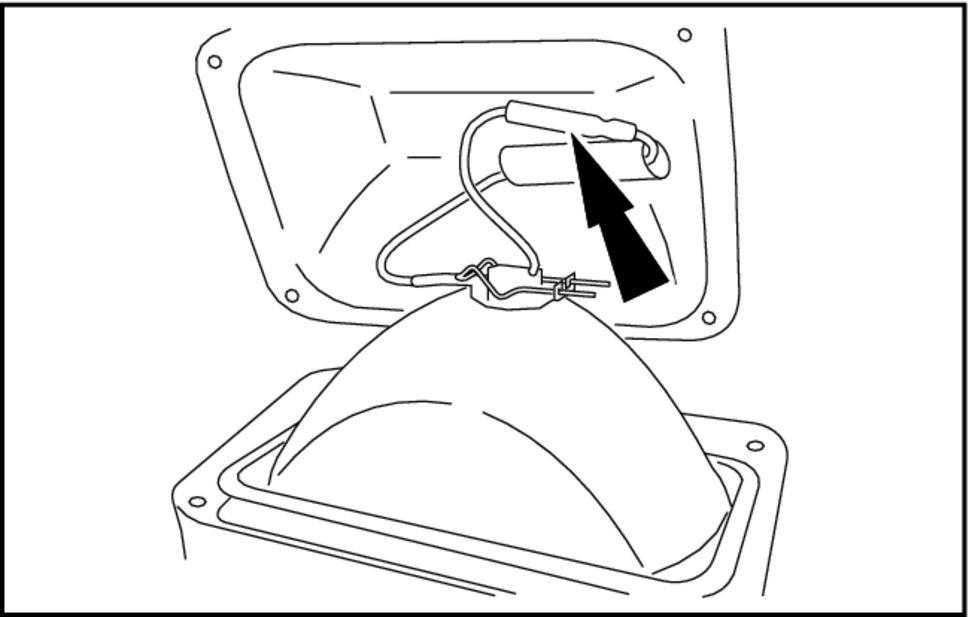

Koplamp bovenbouw cabine: Open voorste

V erwijder beugel van schakelaar toegang verkrijgen tot

Haal stekker

V erwijder 4 schroeven kantel

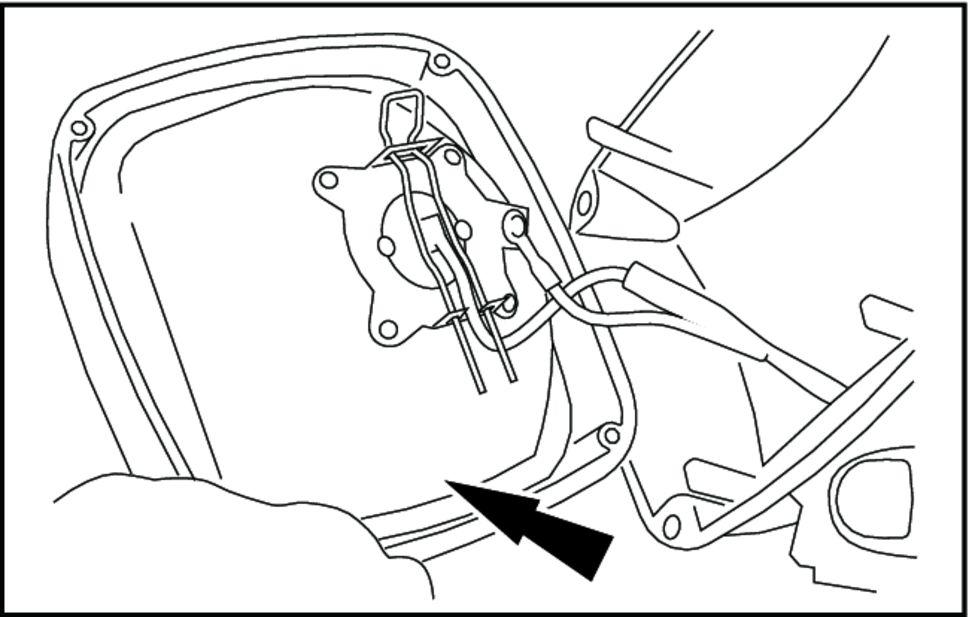

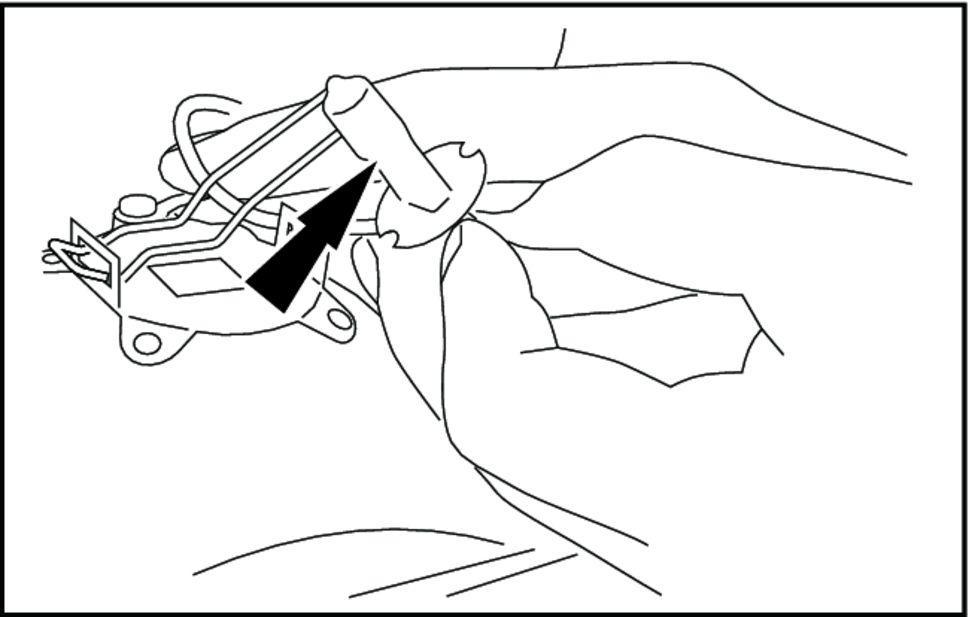

T rek klem naar buiten verwijder Breng een nieuwe lamp aan van hetzelfde wattage

Installeer zet koplamp goede draai schroeven aan sluit stekker weer

Installeer beugel van schakelaar

LET OP: Raak een T ungsten jodiumlamp nooit met gers

Baktanden

W ellicht moeten tanden van bak worden vervangen vanwege slijtage omdat werkzaamheden andere tanden vereisen.

OPMERKING: slijtage van tanden van bak afhankelijk van verschillende toespassingsgebonden V oorbeelden van dergelijke factoren zijn materialen waarmee wordt gewerkt graafstijl van bestuurder .

LET OP: sommige soorten tanden hebben een symmetrisch ontwerp zodat geval van ongelijkmatige slijtage kunnen worden Raadpleeg CASE CONSTRUCTION - DEALER leverancier van bak zorg ervoor dat u hoogte bent van juiste praktijken levensduur van tanden zoals omdraaien omwisselen.

LET OP: W erk nooit met een tand die volledig versleten is: hierdoor zal adapter bak ernstige schade oplopen.

CASE CONSTRUCTION bakken zijn uitgerust met het SMAR TFIT tandsysteem dat het mogelijk maakt een versleten tand eenvoudig vervangen waarmee gemakkelijk tussen verschillende soorten tanden kan worden een SMAR TFIT baktand gaat u als volgt werk:

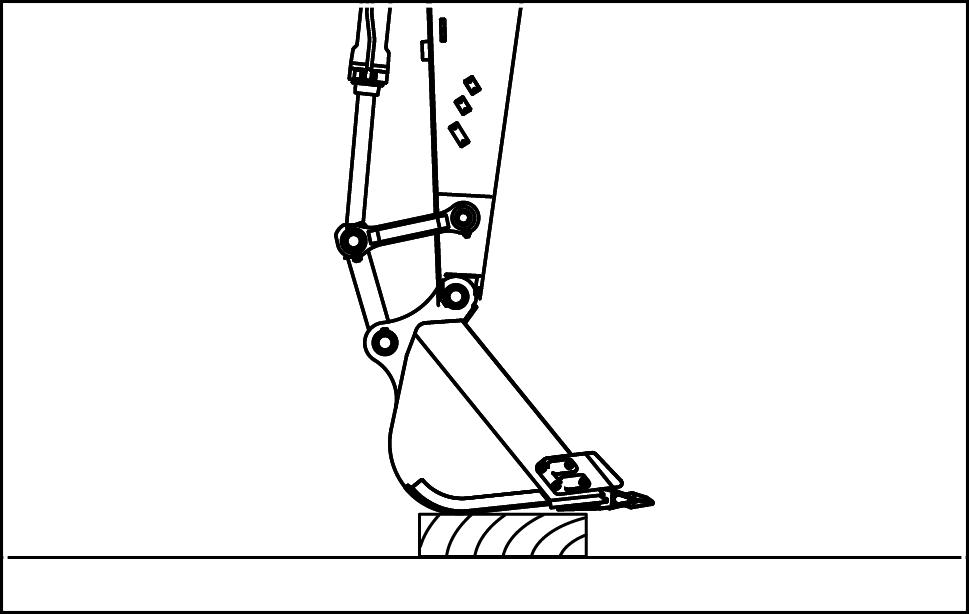

Parkeer machine een harde vlakke Plaats onderzijde van bak een blok zodat baktanden zich voor het blok

SMIL16CEX0479AA 1

Plaats deurvergrendelingshendel stop motor verwijder

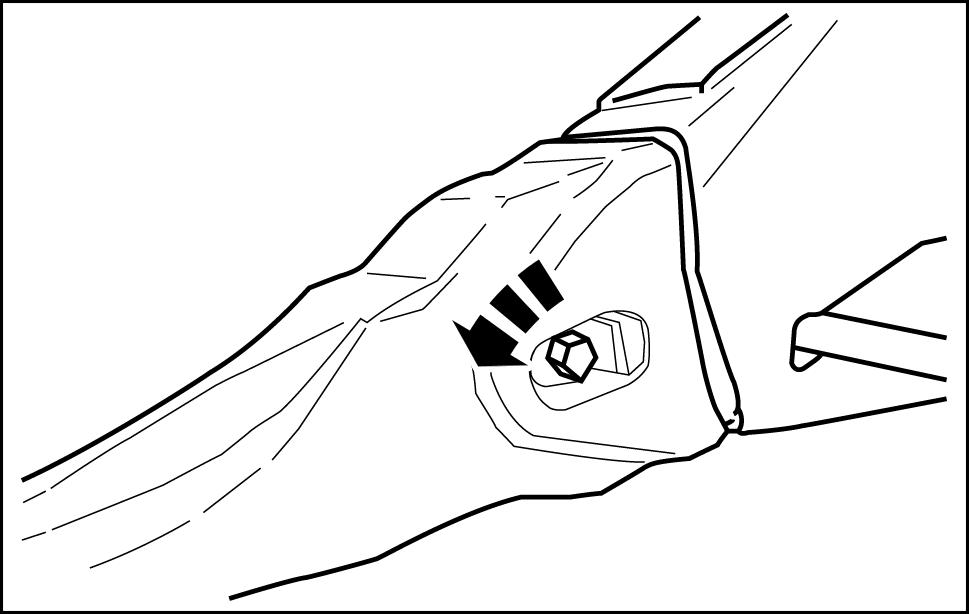

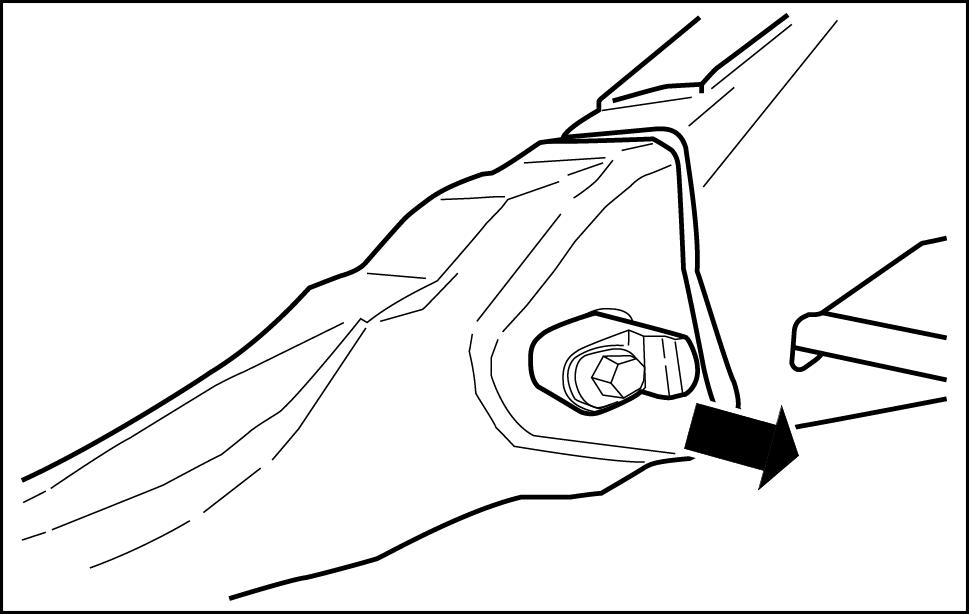

Draai blokkeerpen van bevestigingspen ° linksom met behulp van een

SMIL16CEX0461AA 2

T rek bevestigingspen

Controleer bevestigingspen slijtage

T rek tand uit adapter

LET OP: Als tand niet gemakkelijk naar uit adapter zijkanten ervan tikken met een hamer zodat contactoppervlakken los van elkaar

Maak contactoppervlakken adapter schoon. Controleer adapter slijtage

Installeer een nieuwe tand die exact adapter

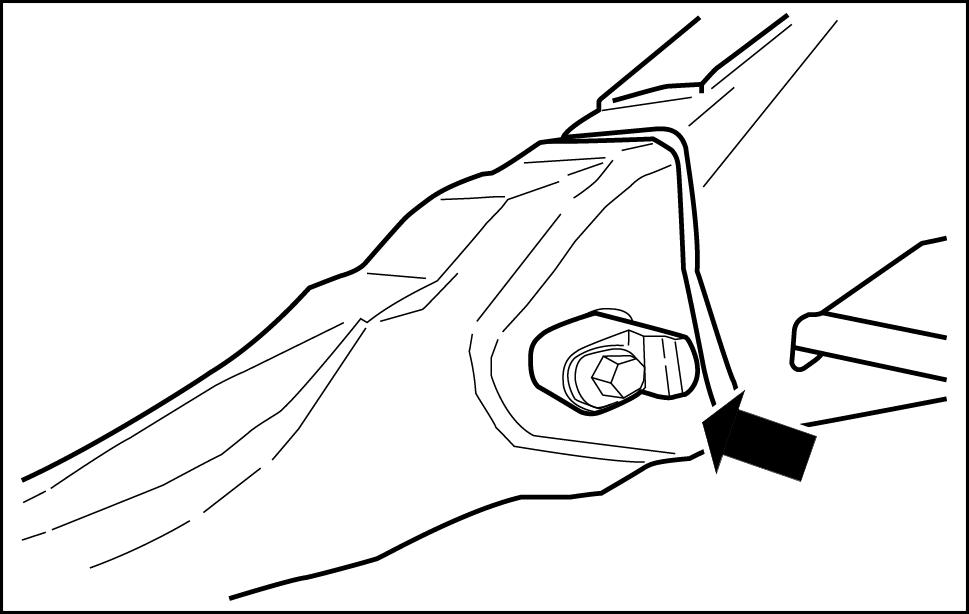

Installeer Druk tot blokkeerpen het uitlijnoppervlak adapter raakt.

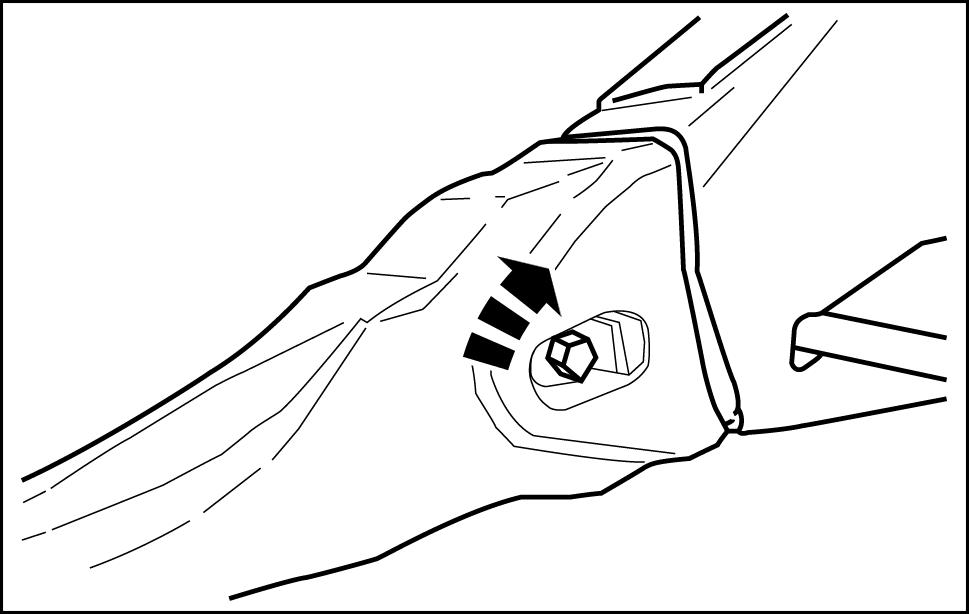

Draai blokkeerpen ° rechtsom met een kantsleutel bevestigingspen deze positie

1 Controleer tand uitgelijnd met adapter dat geen tandspeling

OPMERKING: als alle tanden moeten worden vervangen, wordt aangeraden tanden verwijderen startend bij tand (1) eindigend bij tand (2) Het wordt ook raden dezelfde volgorde van (1) tot (2) volgen nieuwe tanden

Cilinders

Een cilinderstang moet zijn omhuld met een lichte laag Controleer het uitvoeren van wanneer het gehele hydraulisch systeem normale bedrijfstemperatuur geen sprake van kage.

W rijf stang lager van reinigen cilinder schoon.

Laat normaal werken gedurende 5 – min

Schuif cilinderstang

V oer lektest

UITERLIJK ANG TESTEN CONCLUSIE

Droog Lichte sporen van olie wanneer met een stuk papier over ( 7.9 ) van stang wordt

Normaal

Licht vet Papier blijft plakken aan stang wanneer het over stang wordt Normaal

V eel olie aanwezig Papier blijft plakken wanneer het tegen stang wordt Normaal

Zeer veel olie aanwezig olie druipt eraf

Lekkage

Elke keer dat cilinderstang wordt een ring van olie zichtbaar

Elke keer dat stang wordt ingetrokken, druppelt overtollige olie uit

Kunststofdelen hars

Gebruik een iets vochtige doek len, consoles schakelaars schoon maken.

Gebruik een droge doek het paneel schoon

LET OP: gebruik geen van Het gebruik van leidt tot scheuren vervorming van onderdelen.

Raadpleeg CASE CONSTRUCTION - dealer
