8 - SPECIFICA TIES

Graafvermogen (Power boost ingeschakeld)

Vloeistoffen smeermiddelen

Door juiste smeermiddelen vloeistof fen gebruiken, kan graafmachine werken bij omgevingstemperaturen een bereik van - ( - 4 ) tot ( 1 ) Zie lijst met smeermiddelen vloeistof fen deze

OP: anneer machine wordt gebruikt bij omgevingstemperaturen die boven genoemd bereik dient u

CONSTRUCTION - dealer raadplegen omtrent voor machine specifieke middelen len die moeten worden

167 L ( 44.1 gal ) .

Motorkoelvloeistof

AKCELA ACTIFULL™

EXTENDED LIFE COOLANT referentie naar het oorspronkelijke product voor

LET OP: V oeg nooit Supplemental Coolant Additives (SCA) toe bij gebruik van AKCELA ACTIFULL™ EXTENDED LIFE COOLANT

AKCELA ACTIFULL™ EXTENDED LIFE COOLANT moet worden gebruikt als bijvullen van het koelsysteem nodig Raadpleeg speciale procedure aanbevelingen die Hoofdstuk 6 beschreven

AKCELA ACTIFULL™ EXTENDED LIFE COOLANT moet worden gebruikt voor het vervangen van koelvloeistof volgens het onderhoudsprogramma van vervanging moet ook worden uitgevoerd geval van reparatie vervanging van onderdelen van het Zie specifieke procedure beschreven Hoofdstuk

Het motorkoelsysteem moet altijd gevuld worden met een koeloplossing gemaakt van een mengsel van antivries gedestilleerd (gedeïoniseerd) water

LET OP: V het koelsysteem nooit met alleen V het koelsysteem nooit met alleen water

Bij het gebruik van AKCELA ACTIFULL™ EXTENDED LIFE COOLANT , garandeert een mengsel van / antivries gedestilleerd (gedeïoniseerd) water juiste prestaties van het motorkoelsysteem bovenstaand bedrijfstemperatuurbereik van

AKCELA ACTIFULL™ EXTENDED LIFE COOLANT verkrijgbaar als:

• / V VOREN GEMENGDE koelvloeistofoplossing die klaar voor gebruik.

• GECONCENTREERDE antivries die / gemengd moet worden met gedestilleerd (gedeïoniseerd) water

LET OP: Als gewerkt wordt extreme winterse dient een koelvloeistofoplossing gebruikt worden gemaakt van / mengsel antivries / gedestilleerd (gedeïoniseerd) water juiste prestaties van het motorkoelsysteem kunnen

LET OP: Gebruik nooit een koelvloeistofoplossing met meer dan % aan Dit van invloed het vermogen van het

W anneer koelvloeistofoplossing bereid worden uitgaande van het

GECONCENTREERDE kan tivries concentratie het mengsel van antivries gedestilleerd (gedeïoniseerd) water bepaald worden met een refractometer die ontworpen het ethyleenglycolgehalte

Indien geen gedestilleerd (gedeïoniseerd) water beschikbaar is, gebruikt u voor het verdunnen water met volgende eigenschappen:

LET OP: Gebruik nooit hard water , zeewater onthard zeewater waaraan zout toegevoegd. mineralen zouten drinkwater kunnen leiden tot corrosie wat leidt tot een kortere levensduur van motor

Brandstof

Gebruik uitsluitend diesel met ultra - laag zwavelgehalte (S10) die voldoet aan 590 specificaties.

Gebruik van andere soorten brandstof kan leiden tot motorstilstand hoger

LET OP: garantie wordt ongeldig geval van ernstige defecten die zijn veroorzaakt door het gebruik van andere brandstof. Gebruik van andere soorten dan voorgeschreven brandstof kan leiden tot schade aan het aan het aan het motorblok aan uitlaat het

CASE CONSTRUCTION kan niet aansprakelijk worden gesteld voor dergelijke

Als temperatuur onder het vlokpunt zullen kristalvlokken een verlies aan motorvermogen veroorzaken het starten van motor moeilijk

LET OP: Als bij strenge winterse klimaten wordt raad vragen aan brandstofleverancier CASE CONSTRUCTION - dealer ten aanzien van specifieke dieselbrandstof overeenstemming met 590 die moet worden dieselbrandstof die machine wordt gebruikt:

• moet vrij zijn van zelfs uiterst

• moet juiste viscositeit

• moet een hoog cetaangetal

• moet een hoge vloeibaarheid bij lage temperaturen bieden.

• moet een lage sulferinhoud

• moet zeer weinig koolstofresten bevatten.

LET OP: Meng nooit een dieselbrandstof oude Het brandstofinjectiesysteem uitlaat het handelingssysteem zullen zwaar beschadigd

LET OP: raadpleeg leverancier CASE CONSTRUCTION - dealer over het juiste gebruik van tieven.

LET OP: vul bij koud weer brandstoftank aan het einde van elke werkdag helemaal bij condensatie tank

Opslag van brandstof:

Langdurige opslag kan leiden tot ophoping van vuil condensatie Motorproblemen zijn vaak terug voeren aanwezigheid van water brandstof. opslagtank moet buitenshuis worden geplaatst temperatuur van brandstof moet laag mogelijk worden T regelmatig water onzuiverheden

Afvoeren van vloeistoffen, smeermiddelen reserve - onderdelen

Vloeistof smeermiddelen reserve - onderdelen voor machine zijn niet volledig biologisch afbreekbaar Zorg ervoor dat alle onderhoudswerkzaamheden met het geschikte gereedschap worden uitgevoerd het risico lieuverontreiniging

OPMERKING: controleer bijvoorbeeld dat opvangbak voor afgedraaide olie geen lekken

Laat nooit vloeistof fen smeermiddelen grond het water

Raadpleeg CASE STRUCTION - dealer lokale milieudienst voor meer informatie over juiste manier gebruikte vloeistof fen smeermiddelen van machine

Gooi nooit reserve - onderdelen zoals filters

Raadpleeg CASE CONSTRUCTION - dealer lokale milieudienst voor meer informatie over juiste manier gebruikte andere reserve - onderdelen van machine voeren.

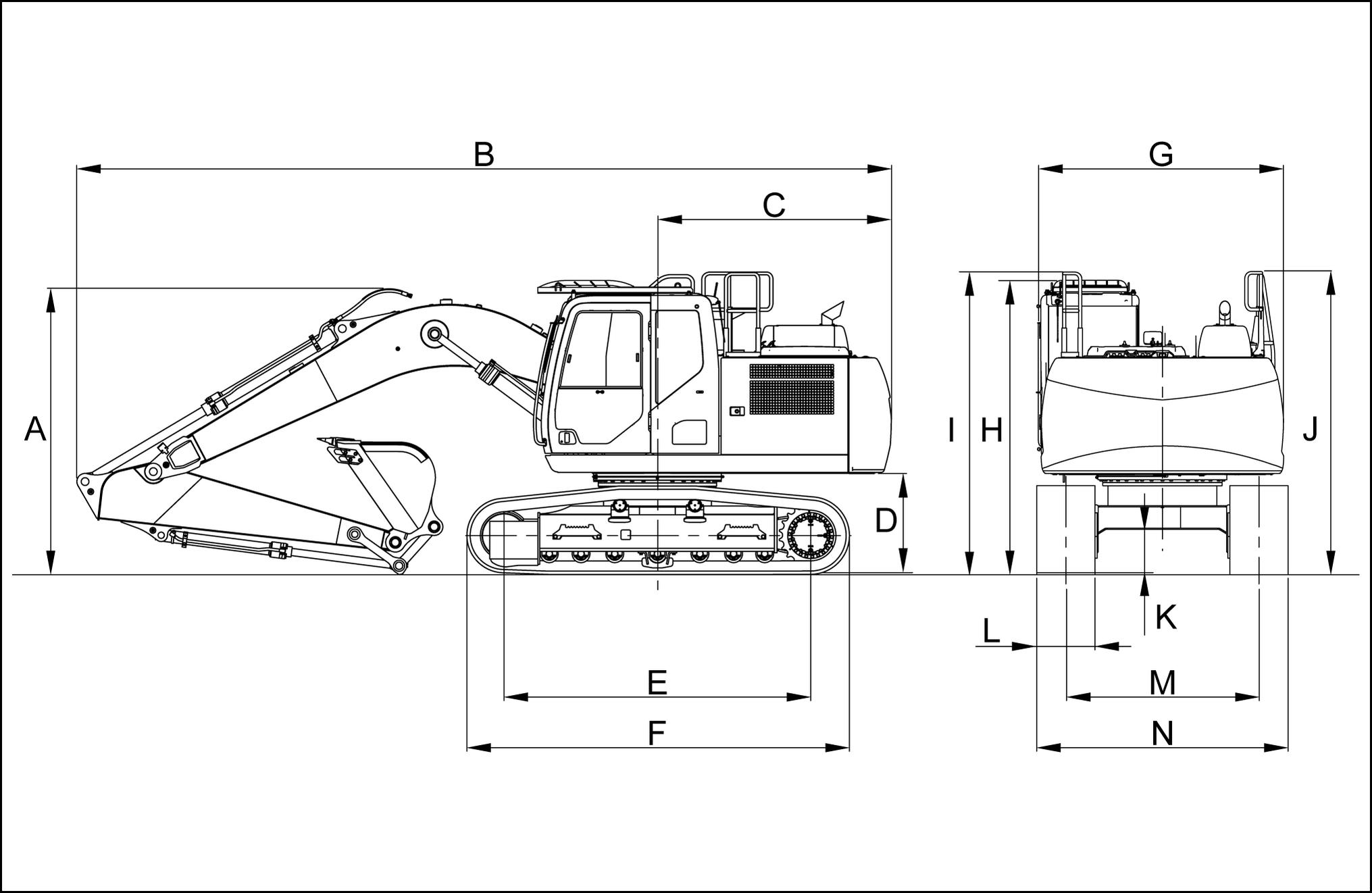

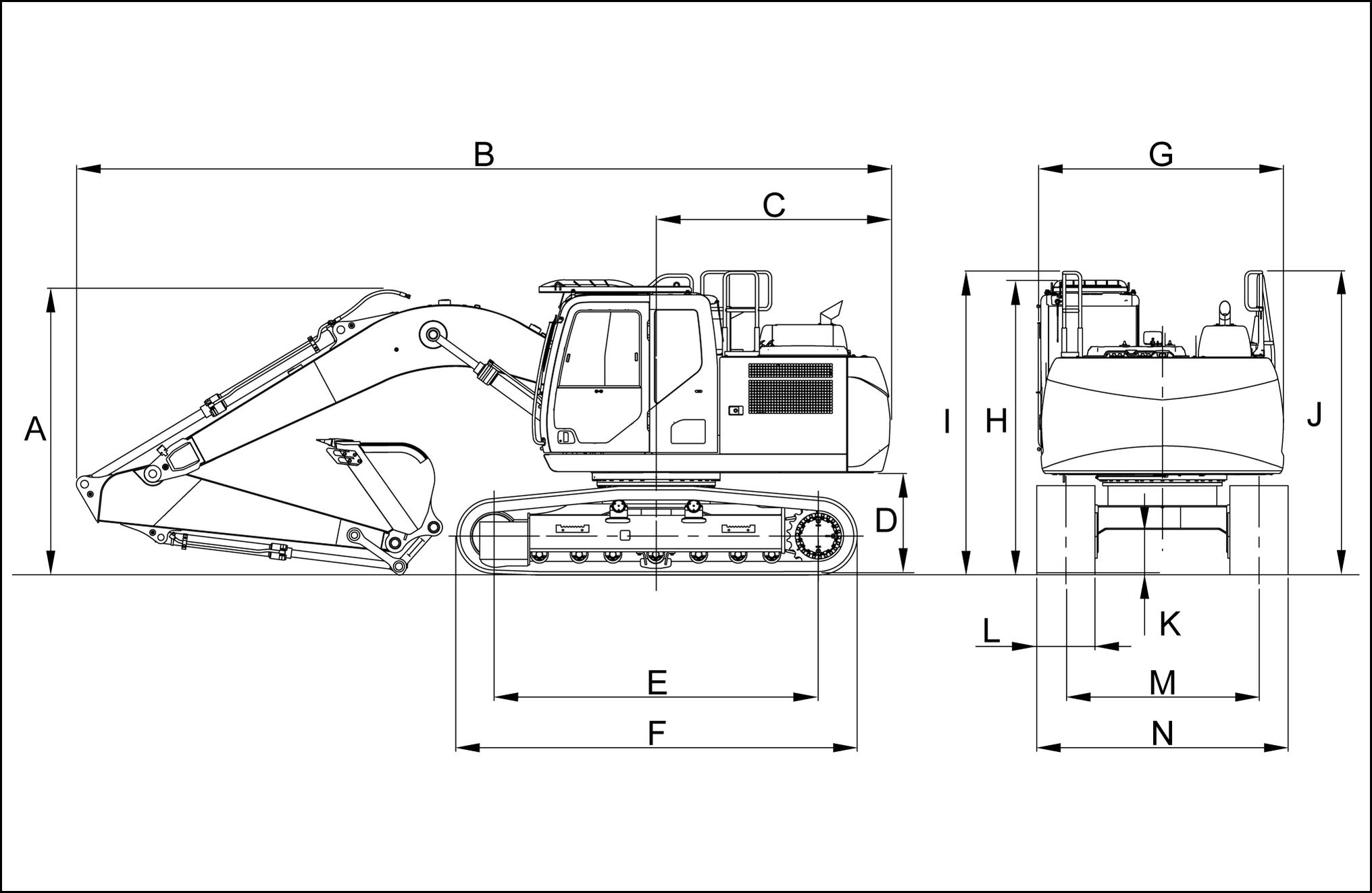

Cx180d

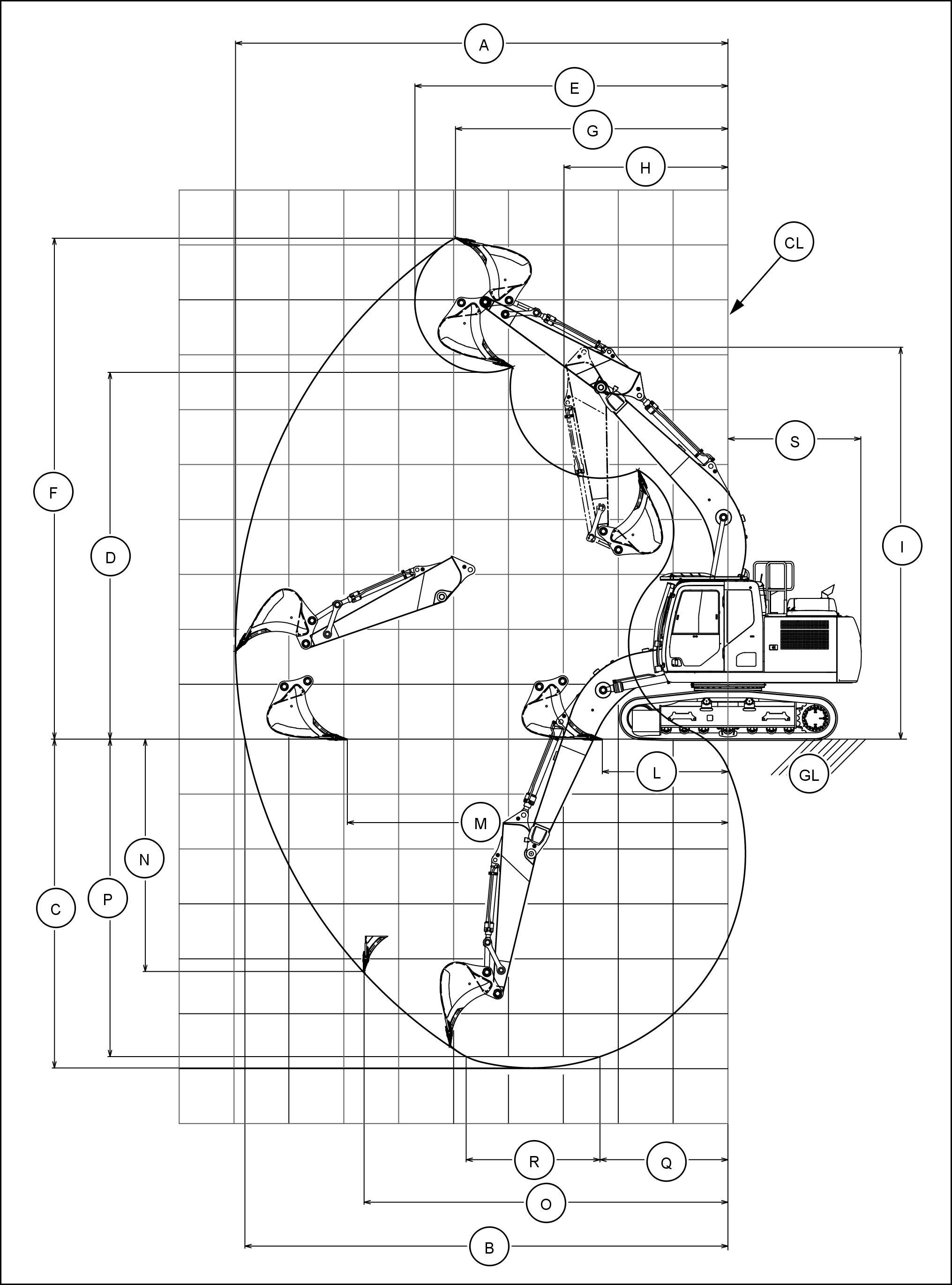

W erkbereik CX160D

afmetingen van het werkbereik worden gedefinieerd basis van twee referentielijnen (GL) (grondniveau) (CL) rotatieas van Alle afmetingen verband met het (GL) worden gedefinieerd met rupsplaten grond gedrukt.

W erkbereik CX180D

afmetingen van het werkbereik worden gedefinieerd basis van twee referentielijnen (GL) (grondniveau) (CL) rotatieas van Alle afmetingen verband met het (GL) worden gedefinieerd met rupsplaten grond gedrukt.

Bedrijfsgewichten

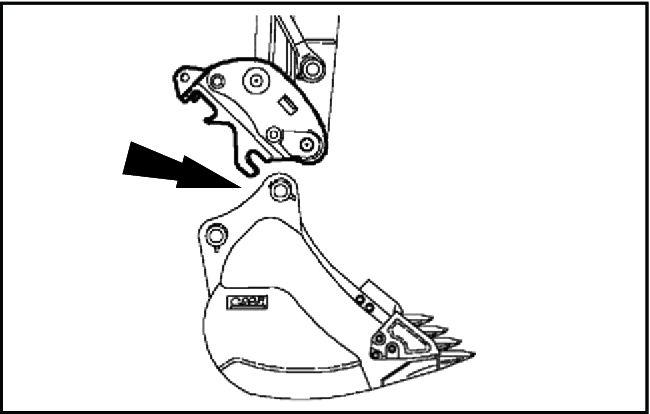

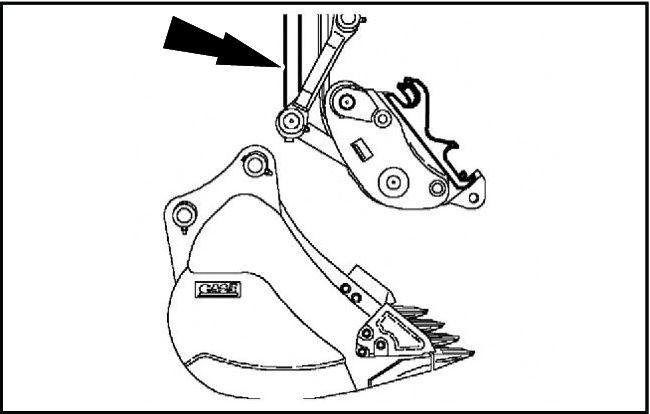

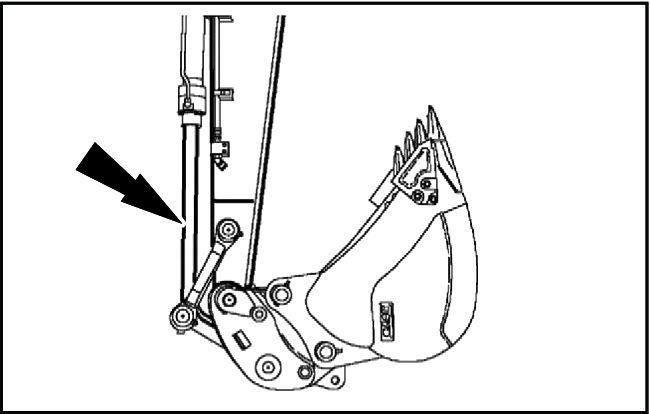

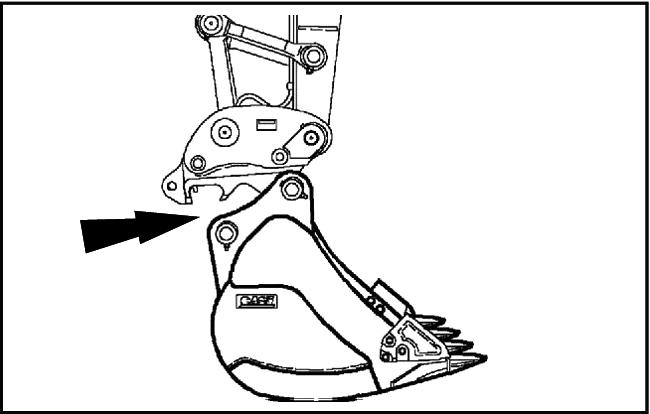

Rechtstreeks aan brengen bakken

CASE CONSTRUCTION direct gemonteerde bakken zijn ontworpen werkprestaties van CASE CONSTRUCTION graafmachines optimaliseren bij belangrijke bouwwerkzaamheden werkplaatsen.

LET OP: CASE CONSTRUCTION direct gemonteerde bakken zijn ontworpen voor beste prestaties wanneer deze direct worden geinstalleerd aan graafmachine - Als graafmachine uitgerust met een staan specifieke CASE CONSTRUCTION koppelingsbakken ter beschikking moeten die worden Zie verderop dit

CASE CONSTRUCTION Direct monteerbare bakken voor algemeen gebruik zorgen voor graafprestaties vermogen voor lichte worden aanbevolen voor graven van sleuven niet - dichte licht ruwe zijn ook geschikt voor het scheppen van bovenste bodemlaag

CASE CONSTRUCTION Heavy Duty direct gemonteerde bakken zorgen voor graafprestaties draagvermogen voor het merendeel van worden aanbevolen voor graven compacte licht ruwe zijn ook geschikt voor het scheppen van zand

CASE CONSTRUCTION Direct gemonteerde bakken voor het vrijmaken van greppels hebben een compact een brede voorkant een rechte zijn geschikt voor licht graven baggeren voor het nivelleren van fijne gradatie van hellingen

CASE CONSTRUCTION definieert toepassingsregels elk baktype aan passen aan meest geschikte guratie van machine baktoepassing stellen specifieke

T oepassing met direct gemonteerde bakken als functie van arm (CX160D)

T oepassing met direct gemonteerde bakken als functie van arm (CX180D)

Extra hydraulische circuits

Hydraulisch hulpcircuit met hoge doorstroming machine kan worden uitgerust met één van volgende hydraulische hulpcircuits met hoge doorstroming (high - flow):

• Enkelwerkend hydraulisch hulpcircuit met hoge doorstroming (high - flow) voor werktuigen zoals bijvoorbeeld een hydraulische breker

• Multifunctioneel hydraulisch hulpcircuit met hoge Dit soort circuit kan ook ingesteld worden als kelwerkend circuit werktuigen bedienen zoals een hydraulische breker als dubbelwerkend circuit tuigen zoals een hydraulische sorteergrijper hydraulische sloophamer

Hydraulische verbindingen

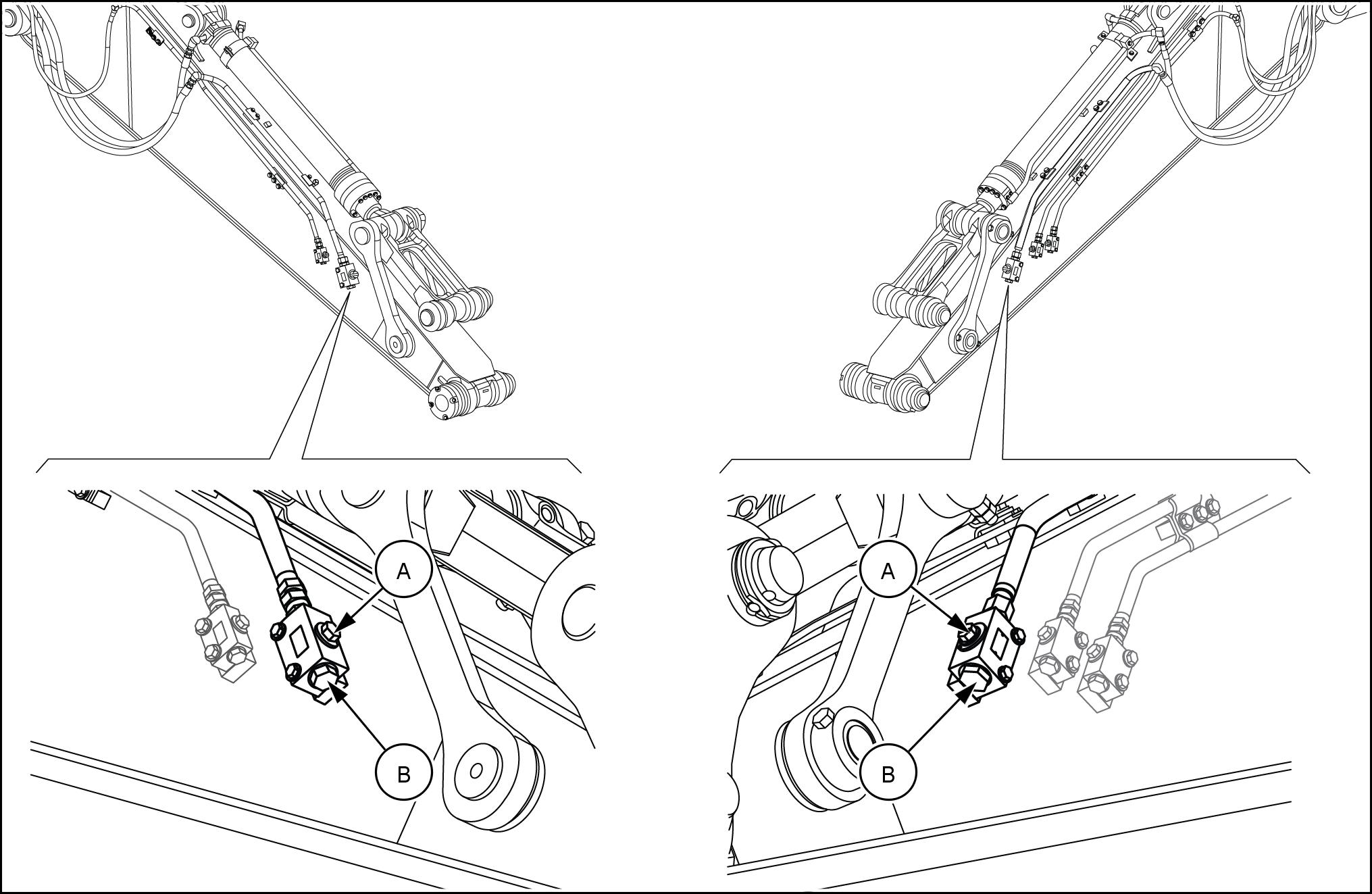

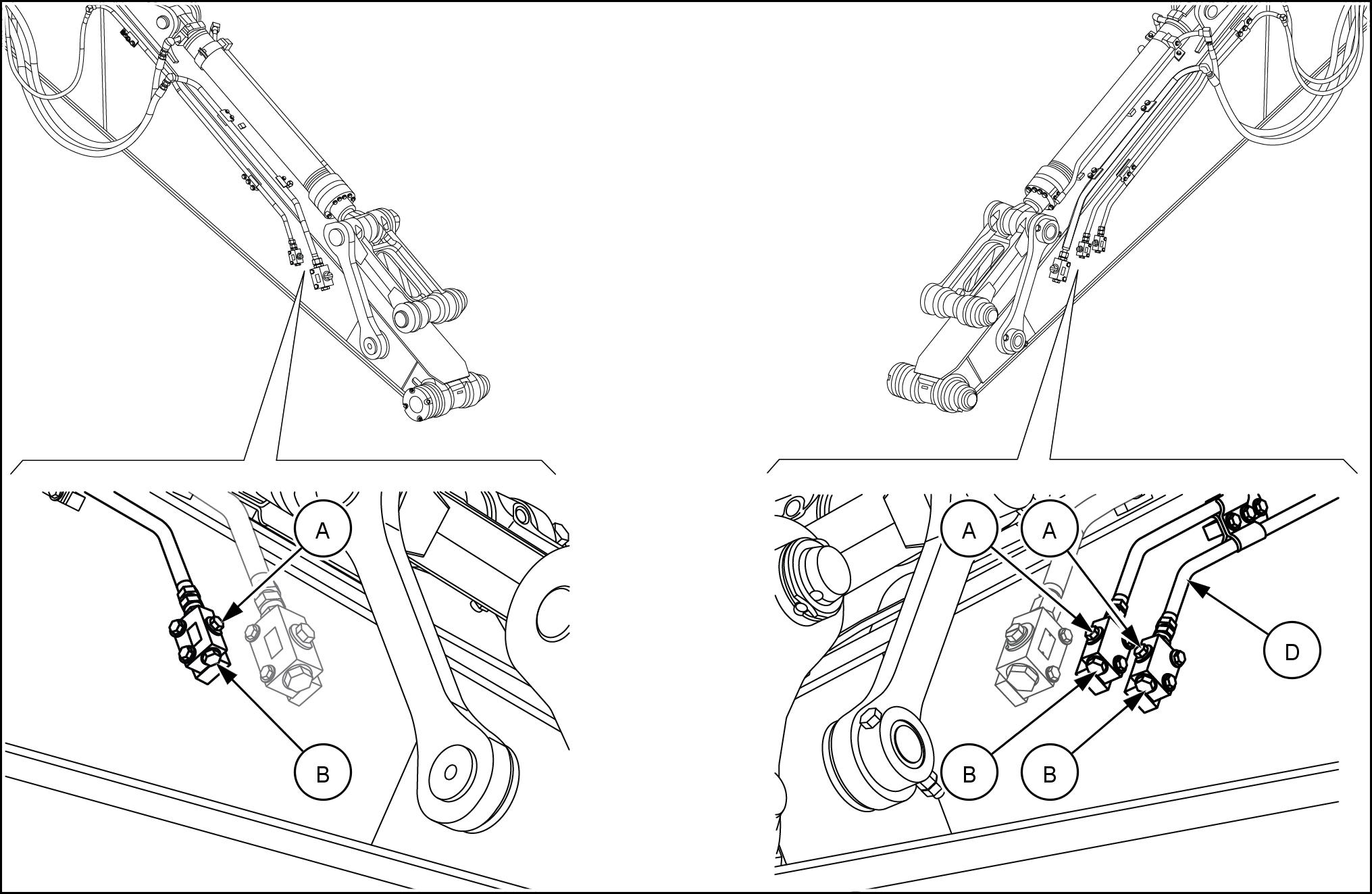

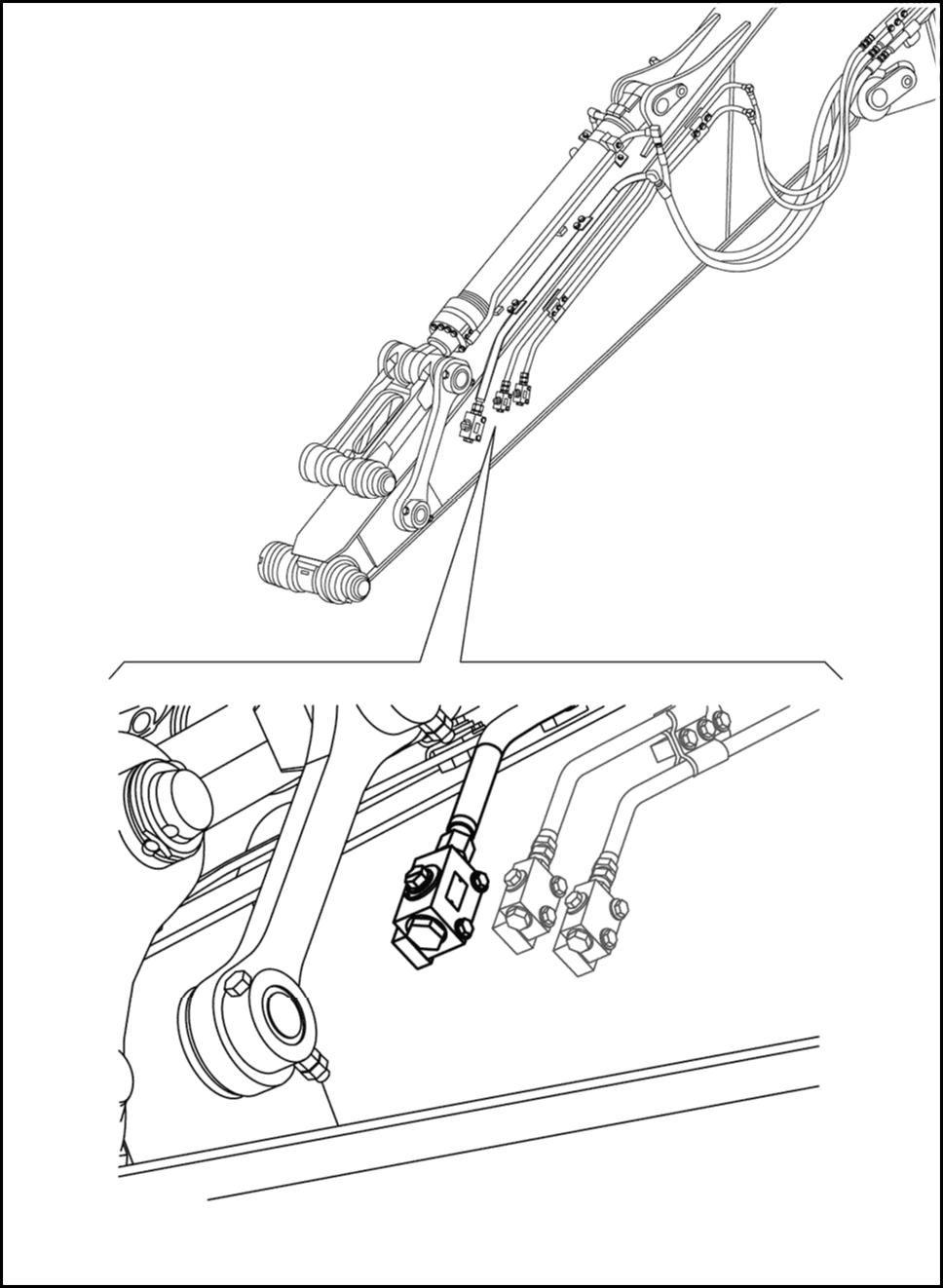

Dankzij voedingskleppen bovenaan arm kunnen slangen correct veilig worden aangesloten gen van het hydraulische high - flow hulpcircuit het hydraulisch

W erktuig openen / sluiten (A)

Hydraulische verbinding (B)

SMIL15CEXY959FB 1 sleutel

G 3 / vrouwelijke poort met O - ringafdichting

LET OP: houd alle aansluitslangen altijd aan dezelfde kant van Kruis aansluitslangen nooit over twee kanten van

Bedrijfsinstellingen

kenmerken van debiet / druk van het hydraulische hulpcircuit met hoog debiet kunnen worden ingesteld volgens het type specificaties van het gebruikte

LET OP: controleer juiste werktuigmodus (breker hamer) juiste kenmerken voor hydraulische stroming druk zijn voordat u met hydraulische werktuigen gaat Als werktuigmodus kenmerken van hydraulische stroming / druk niet juist zijn kan dit leiden tot een slechte defecten schade aan het hydraulische

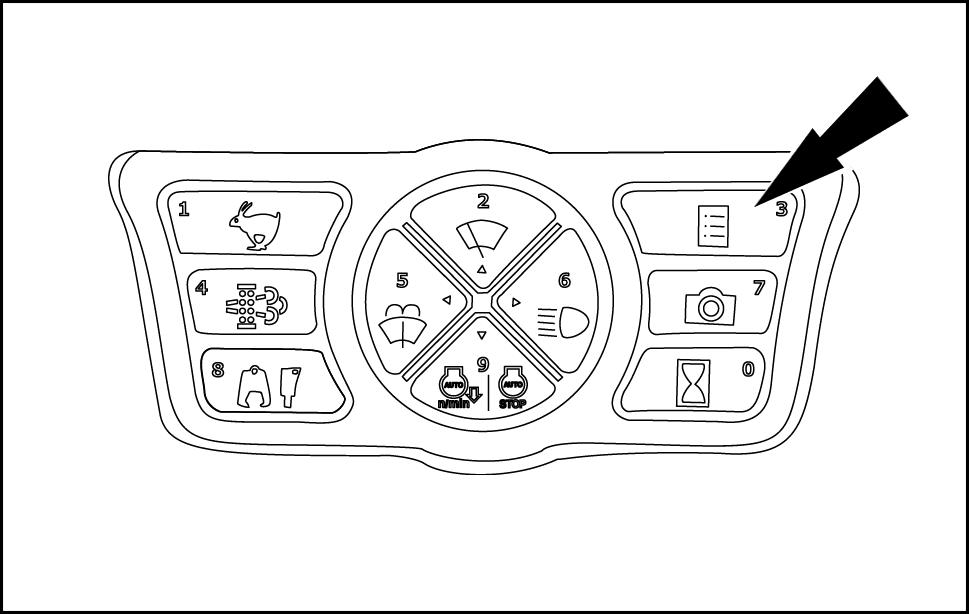

Druk keuzeschakelaar van weergavemodus modus Gebruikersgegevens openen voordat u met een hydraulisch werktuig gaat werken.

Kies het toegewezen tabblad voor bedrijfsinstellingen van het hydraulische high - flow

U kunt ook keuzetoets voor het werktuig gedurende

1 s indrukken direct naar het toegewezen tabblad voor bedrijfsinstellingen van het hydraulisch high - flow cuit

OPMERKING: het toegewezen tabblad voor stellingen van het hydraulisch high - flow hulpcircuit niet actief als machine geen hydraulisch high - flow hulpcircuit heeft.

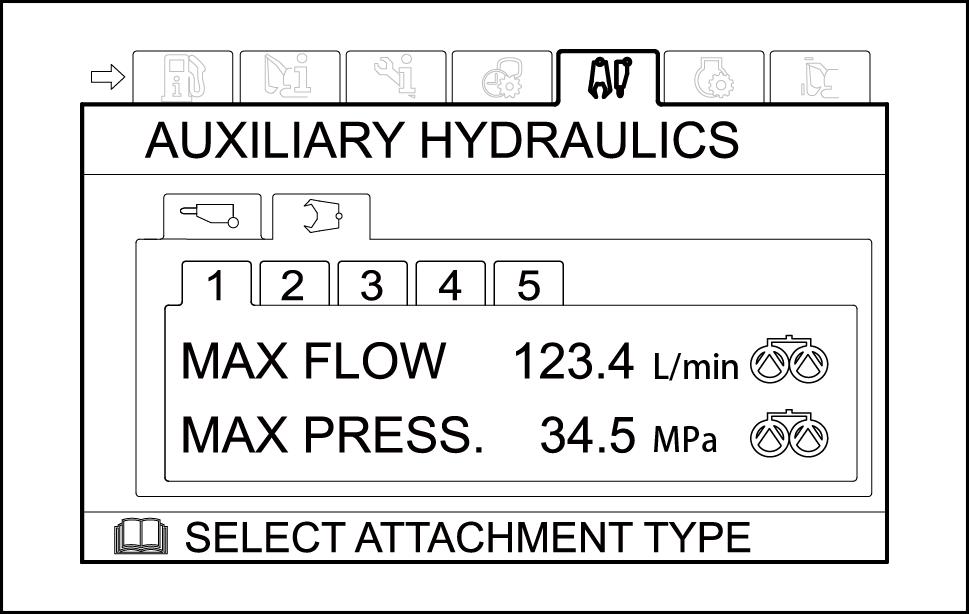

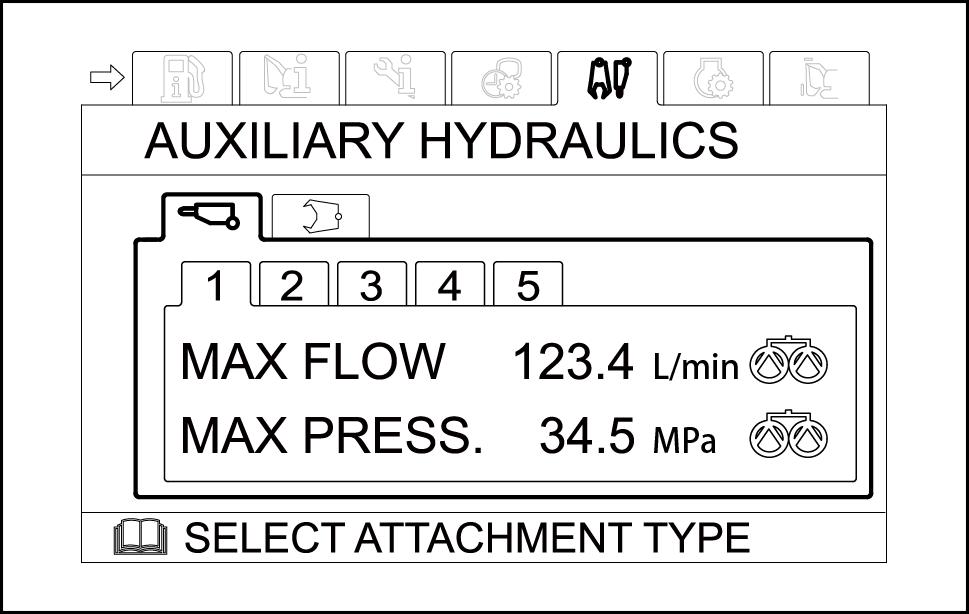

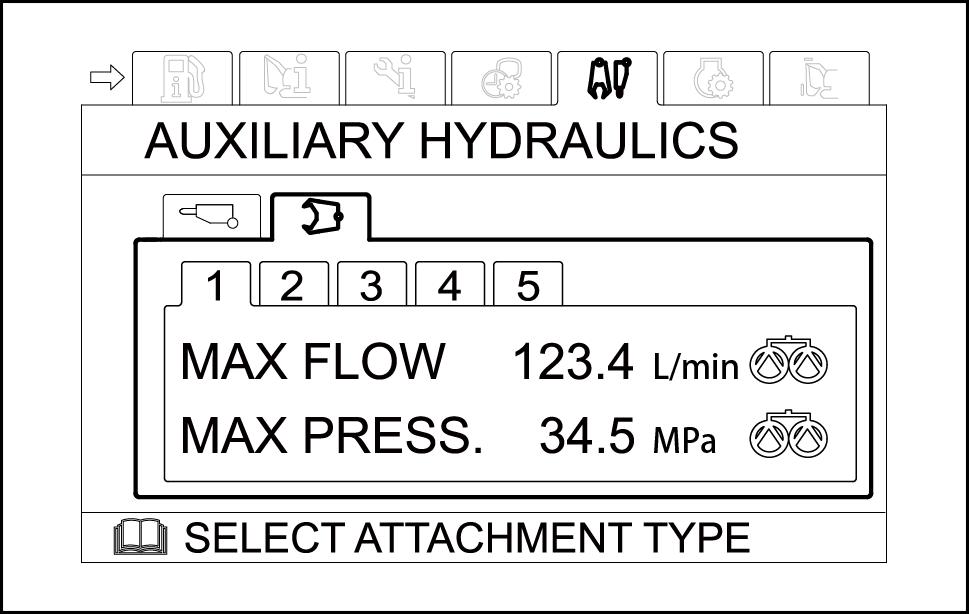

Het tabblad voor bedrijfsinstellingen van het hydraulisch high - flow hulpcircuit bestaat uit twee pagina's. V deze twee kunt u het specifieke combinaties voor stroming - drukdebiet instellen opslaan basis van het type specificaties van het gebruikte

Zodra combinaties stromingsdebiet / druk zijn kunnen direct worden geselecteerd door lectieknop Zie verderop deze

Kies eerste pagina (pictogram Breker) geschikte combinatie van stroming - drukdebiet stellen slaan voordat u met een hydraulische breker ander enkelwerkend hydraulisch werktuig gaat kunnen vijf combinaties van stroming - drukdebiet worden ingesteld opgeslagen voor gebruik met werkende hydraulische Combinatie 1 voor enkelwerkend circuit bij fabriek

SMIL16CEX0260AA 5

Kies tweede pagina (pictogram Crusher) schikte combinatie van stroming - drukdebiet len slaan voordat u met een hydraulische crusher ander dubbelwerkend hydraulisch werktuig gaat kunnen vijf combinaties van stroming - drukdebiet worden ingesteld opgeslagen voor gebruik met belwerkende hydraulische Combinatie 1 voor dubbelwerkend circuit bij fabriek ingesteld.

OPMERKING: Als machine een enkelwerkende draulisch high - flow hulpcircuit zal instellingenpagina voor combinaties van stroming - drukdebiet van hamers niet actief

Zie ook volgende voor specifieke informatie over mogelijke instellingen voor alle soorten sche high - flow

OPMERKING: alle waarden voor het maximale mingsdebiet horen bijwerkmodus. Als het lische high - flow hulpcircuit met een andere werkmodus wordt zal het effectieve debiet lager

Instellingsbereiken voor enkelwerkend hydraulisch high - flow hulpcircuit

Het maximale stromingsdebiet voor het enkelwerkende hydraulische high - flow hulpcircuit kan uit het volgende bereik worden gekozen:

Het maximale stromingsdebiet voor combinatie Breker 1 fabriek ingesteld:

Enkelwerkend circuit Breker 122 L / min ( gpm ) melding CHECK FLOW verschijnt onderaan het tabblad Instellingen indien een waarde boven Level wordt Als het werktuig toch gestart met deze verschijnt het bericht CHECK FLOW bovenaan het display klinkt een waarschuwingszoemer .

Schakel het werktuig uit zorg ervoor dat gekozen waarde voor het maximale stromingsdebiet niet hoger dan Level

LET OP: bedrijfsdruk kan alleen voor het multifunctionele hydraulische high - flow hulpcircuit vanuit het combiinstrument worden V oor het enkelwerkende circuit moet bedrijfsdruk handmatig worden

LET OP: bedrijfsdruk van het enkelwerkend high - flow hydraulisch hulpcircuit moet handmatig worden ingesteld via overdrukklep poort van bijhorende fabrieksinstelling van overdrukklep behorende sectie van regelklep 36.3 MPa ( 5265.31 psi ) . maximale drukinstelling van overdrukklep

MPa ( psi )

Instellingsbereiken voor multifunctioneel hydraulisch high - flow hulpcircuit instellingsbereiken van het multifunctioneel hydraulisch high - flow hulpcircuit zijn verbonden aan gekozen cuitmodus van specifieke Als u brekerpagina heeft gekozen (enkelwerkende kan het maximale stromingsdebiet gekozen worden tussen Niveau 1 Niveau onderstaande Als u hamerpagina heeft gekozen (dubbelwerkende kan het maximale stromingsdebiet gekozen worden tussen Niveau 1 Niveau onderstaande

Het maximale stromingsdebiet voor Breker 1 combinatie het maximale stromingsdebiet voor Crusher 1 combinatie zijn fabriek ingesteld op:

Als het circuit enkelwerkende modus wordt verschijnt het bericht CHECK FLOW onderaan het tabblad Instellingen indien een waarde boven Level wordt Als het werktuig toch gestart met deze verschijnt het bericht CHECK FLOW bovenaan het display klinkt een waarschuwingszoemer

Schakel het werktuig uit zorg ervoor dat gekozen waarde voor het maximale stromingsdebiet niet hoger dan Level maximale bedrijfsdruk van het circuit kan worden ingesteld basis van gekozen modus specifieke Als u brekerpagina heeft gekozen (enkelwerkende kan het maximale stromingsdebiet worden ingesteld binnen het volgende bereik:

Multifunctioneel circuit (brekermodus) – MPa ( – psi ) (in stappen van 0,5)

Als u crusherpagina heeft gekozen (dubbelwerkende kan het maximale stromingsdebiet worden ingesteld binnen het volgende bereik:

Multifunctioneel circuit (crushermodus) 16.0 –34.5 MPa ( 2320.8 –5004.2 psi ) (in stappen van 0,5) maximale bedrijfsdruk voor Breker 1 combinatie maximale bedrijfsdruk voor Crusher 1 combinatie zijn fabriek ingesteld op:

Multifunctioneel circuit

Breker 14.0 MPa ( 2030.7 psi )

Crusher 16.0 MPa ( 2320.8 psi )

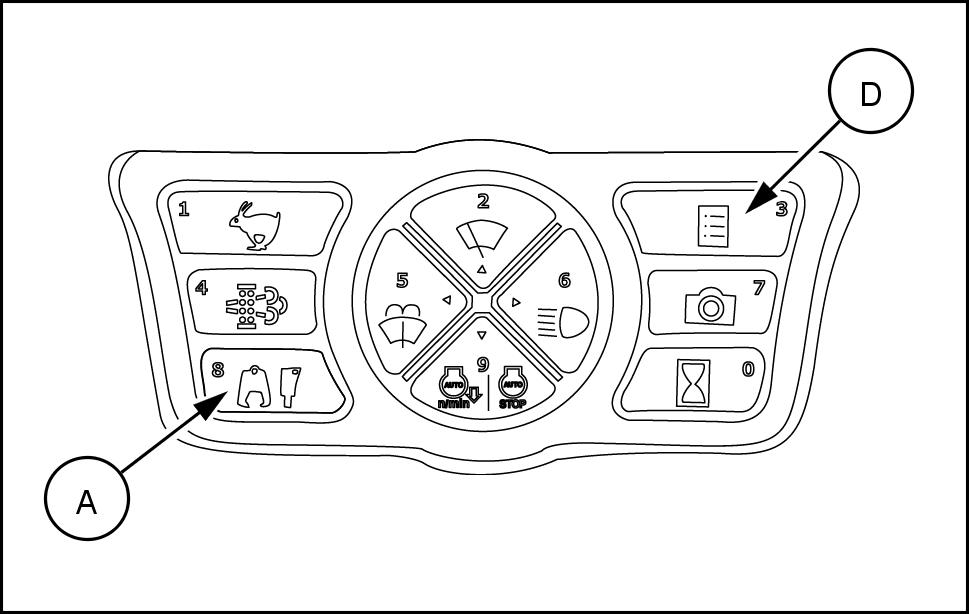

Druk keuzetoets van weergavemodus (D) gekozen combinatie bevestigen. Hervat werkmodus van het display druk werktuigselectieknop (A) SMIL15CEX1234AA 7

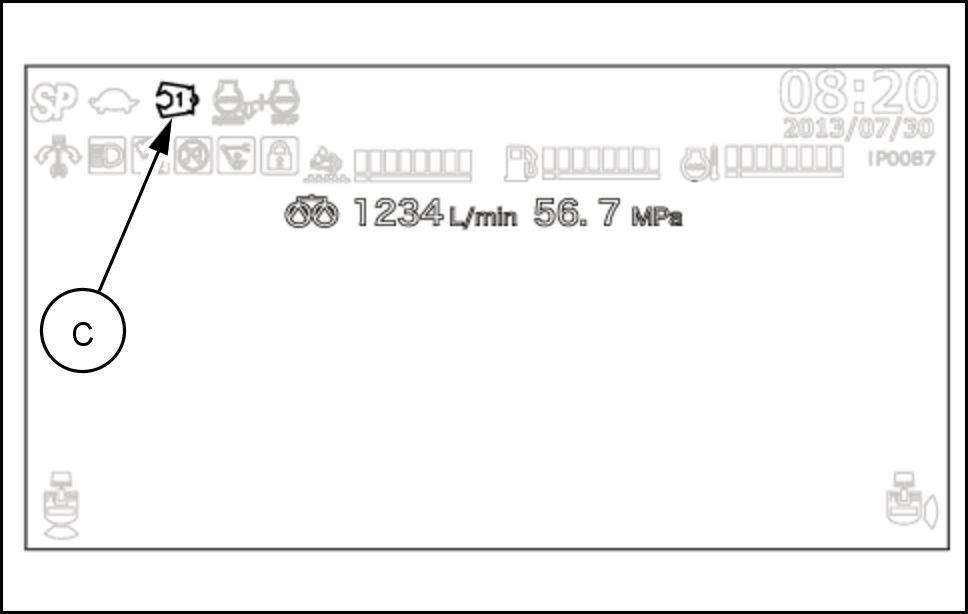

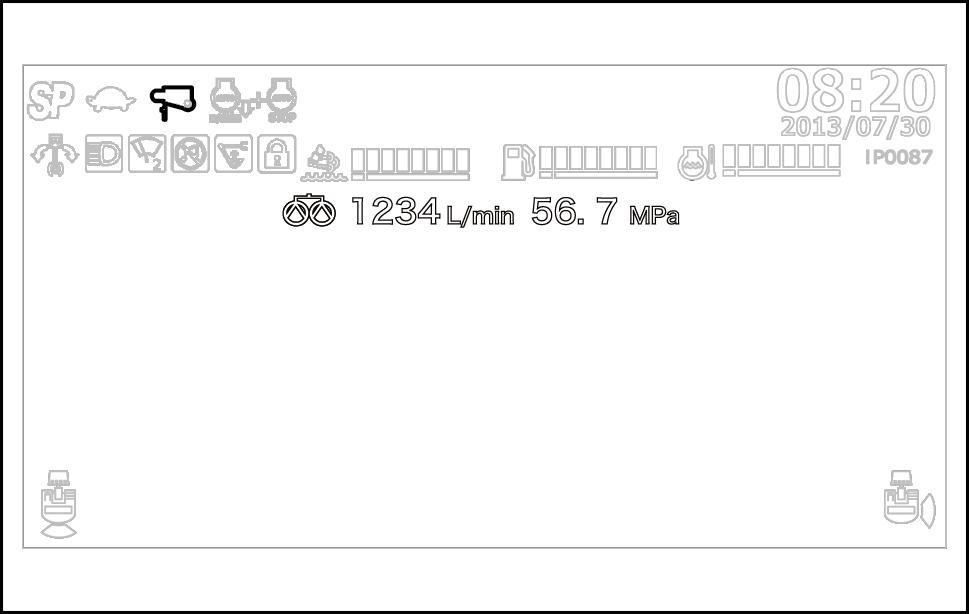

Het pictogram bovenaan monitor duidt het type tuig (breker crusher) het opslagnummer tot aan van combinatie voor stromingsdebiet / druk die wordt gebruikt. pompinstelling (enkel dubbel) den voor maximum stromingsdebiet bedrijfsdruk die actief worden onder DEF / A D B LUE ® meters SMIL15CEXZ406AB

Bedieningselementen

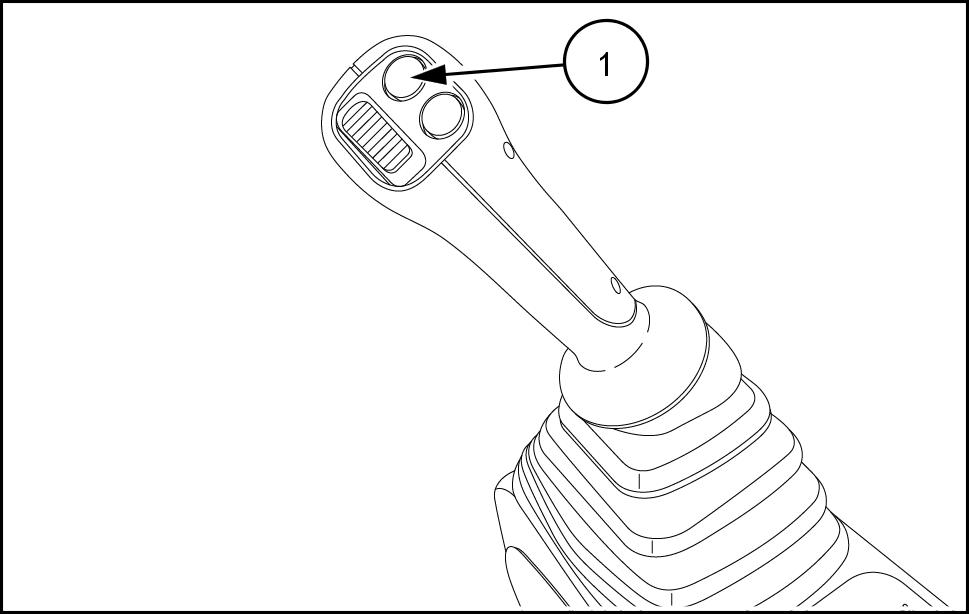

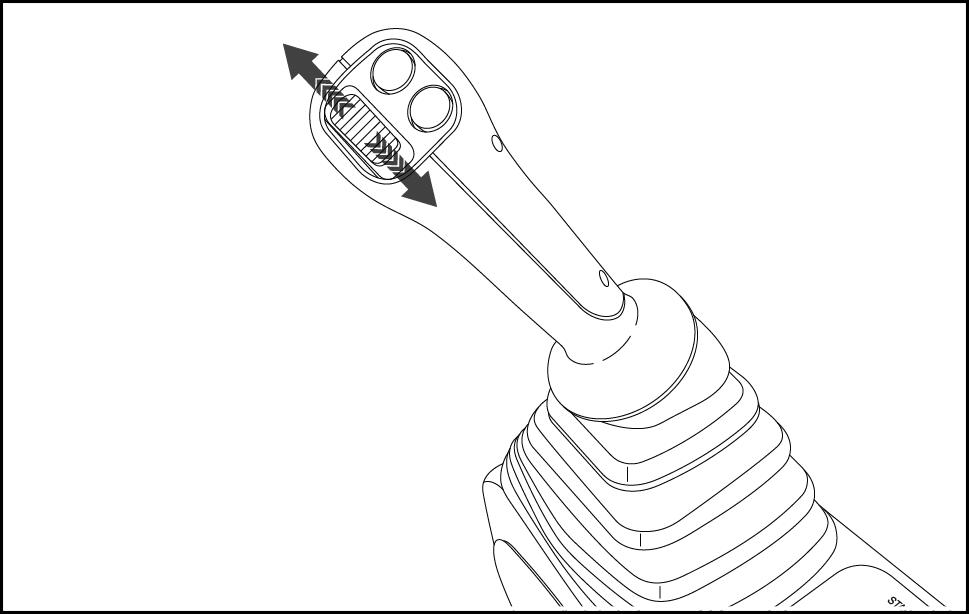

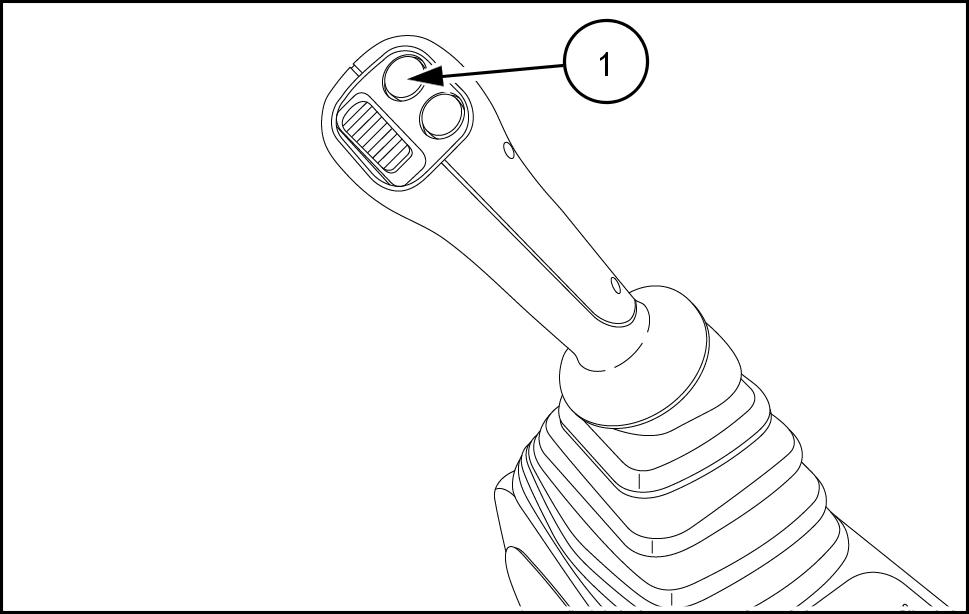

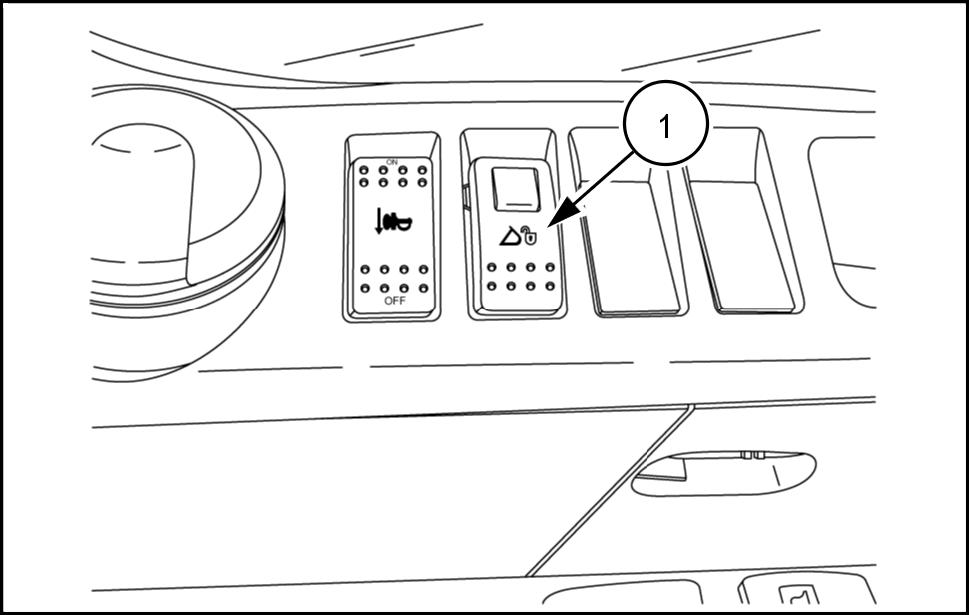

Gebruik / OFF schakelaar (1) rechter ningshendel het enkelwerkende hydraulische tuig met continu vermogen bedienen. SMIL15CEXZ396AB 9

Gebruik proportionele schakelaar rechter ningshendel het Dubbelwerkende hydraulische tuig met variabel vermogen SMIL15CEXY965AB

Het enkelwerkende hydraulische high - flow hulpcircuit kan als optie uitgerust worden met pedaalbediening.

LET OP: Als het extra pedaal aangebracht, zijn portionele bedieningen aan rechter bedieningshendel niet

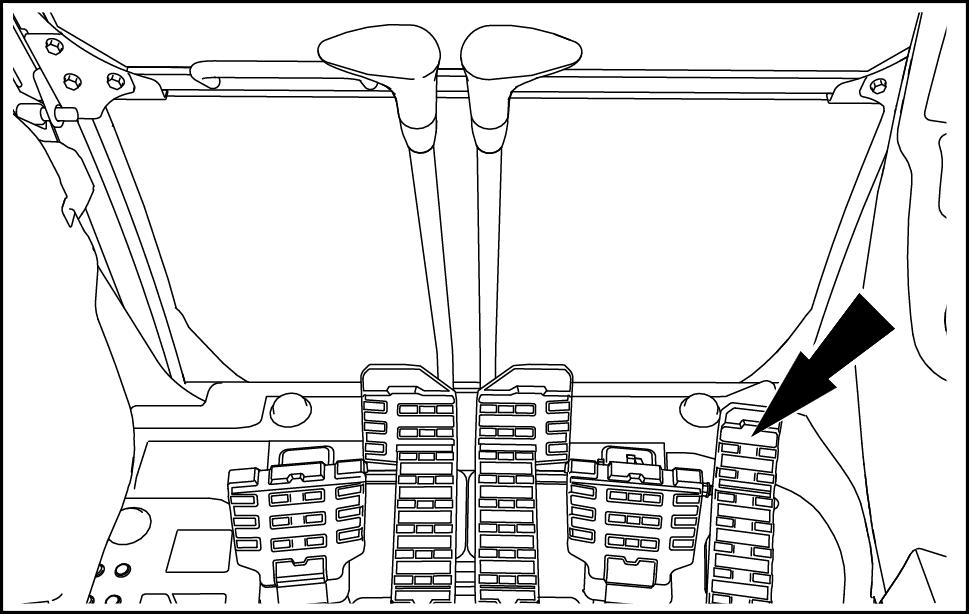

Druk voorkant van het pedaal helemaal als het extra pedaal een enkelwerkend hydraulisch werktuig met continue stroming het extra pedaal plaatst u borgpen (1) vergrendelingsopening (3)

LET OP: het extra pedaal moet altijd worden vergrendeld als het niet wordt het extra pedaal plaatst u pen (1) vergrendelingsopening (2)

Hydraulisch hulpcircuit met lage doorstroming (low - flow) machine kan worden uitgerust met een extra low - flow hydraulisch hulpcircuit voor het bedienen van werktuigen met secundaire richtbare hydraulische zoals draaigrijpers kantelbare

Hydraulische verbindingen

Dankzij voedingskleppen bovenaan arm kunnen slangen correct veilig worden aangesloten gen van het hydraulisch low - flow hulpcircuit het hydraulisch

SMIL15CEXY958FB

W erktuig openen / sluiten (A) sleutel

Hydraulische verbinding (B) G 1 / vrouwelijke poort met O - ringafdichting

OPMERKING: het maximale stromingsdebiet van het hydraulische low - flow hulpcircuit bij gebruik vanmodus L / min ( gpm ) maximale bedrijfsdruk van het hydraulische low - flow hulpcircuit MPa ( 2988 psi )

OPMERKING: aan linkerkant van arm bevindt zich een extra afvoerleiding (D) . afvoerleiding (D) bedoeld als externe afvoer voor hydraulische motor die grijper crusher

LET OP: houd alle aansluitslangen altijd aan dezelfde kant van Kruis aansluitslangen nooit over twee kanten van

Bedieningselementen

Gebruik proportionele schakelaar linker ningshendel rotatie van grijper kantelbare graafbak met variabel vermogen

Zorg ervoor dat het besturingspatroon van ringsbediening volgens specificaties wordt Schuif proportionele schakelaar omhoog omlaag controleer besturingsrichtingen (bijv links /

LET OP: controleer een alternatieve instelling van hydraulische aansluitingen tussen het werktuig chine als besturingsrichtingen voor bediening niet aan specificaties

LET OP: gebruik bedieningen van het hydraulische hulpcircuit niet als geen enkel hydraulisch werktuig wordt

Richtlijnen voor het gebruik van hydraulische werktuigen

Kies altijd een hydraulisch werktuig dat geschikt voor installatie machine ernstige schade aan frames systemen van machine Selecteer een hydraulisch werktuig dat algehele stabiliteit van machine niet gevaar Selecteer een hydraulisch werktuig dat geschikt voor het vermogen van het hydraulische hulpcircuit van

LET OP: zorg ervoor dat maximale bedrijfsdruk van het werktuig bekend V erzamel gegevens voor het specificatieblad van het Stel maximale bedrijfsdruk van het hydraulische hulpcircuit volgens deze specificaties. Het werktuig zal correct efficiënt werken waardoor ernstige beschadiging aan het werktuig machine worden

Neem contact met CASE CONSTRUCTION - dealer voor keuze levering van montagebeugel voor het werktuig welke aansluitslangen moeten worden gebruikt tussen hydraulische hulpcircuits het

Lees bestudeer gebruikershandleiding van het hydraulische werktuig.

Raadpleeg altijd gebruikershandleiding van het hydraulische werktuig voor een correcte veilige installatie van het werktuig van

Raadpleeg altijd gebruikershandleiding van het hydraulische werktuig volgende aanwijzingen deze leiding voor een correct veilig gebruik van het

Raadpleeg altijd gebruikershandleiding van het hydraulische werktuig voor correct onderhoud van het

Raadpleeg altijd gebruikershandleiding van machine voor specifieke s betref fende het bruik van elk werktuig anders dan een bak (raadpleeg volgende

Zorg ervoor dat afsluitplugs voedingskleppen aansluitslangen naar het werktuig zijn aangebracht als geen hydraulisch werktuig wordt gebruikt indringing van verontreiniging voorkomen.

Onderhoud

Een specifiek onderhoudsschema moet worden toegepast voor machine als een hydraulisch werktuig voor een nificante tijdsperiode wordt Het onderhoud van het hydraulische systeem zal met name frequenter moeten geschieden omdat het gebruik van hydraulische werktuigen eigenschappen van hydraulische vloeistof fen ernstig volgende tabel schrijft vereiste intervallen voor onderhoudsinterventies voor die het hydraulische systeem van machine moeten worden uitgevoerd, afhankelijk van het gebruikspercentage van het werktuig.

% % % 100 %

Niveaucontrole van hydraulische olie h h h h

Reiniging van het aanzuigfilter voor hydraulische olie

V ervanging retourfilter hydraulische olie

V ervangen van het filter van stuurleiding Hydraulische olie - analyse

V

V erder moeten volgende handelingen iedere h uitgevoerd worden, als andere werktuigen dan bak worden gebruikt:

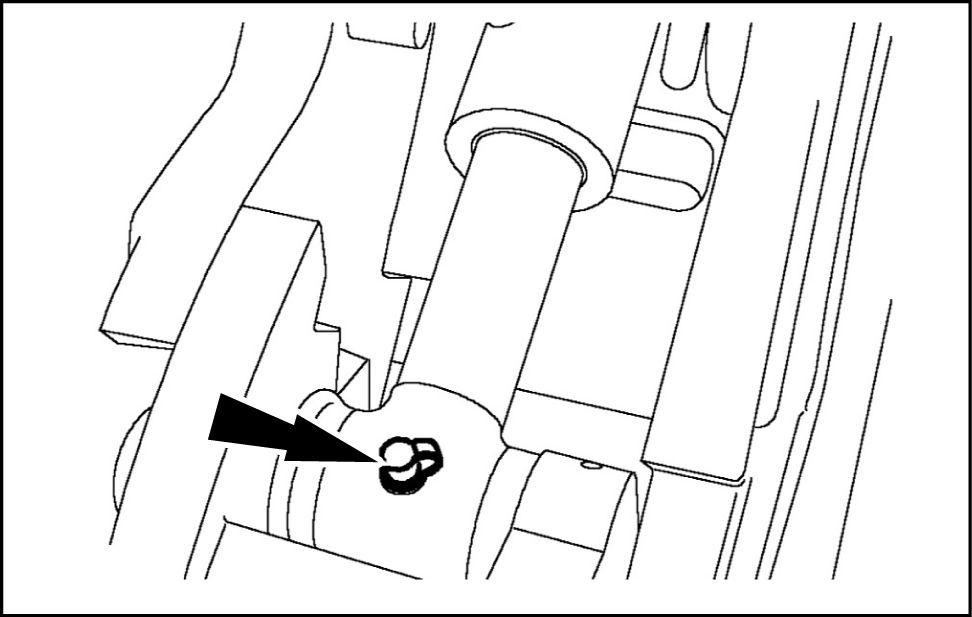

• smeer pennen gehele verbindingsstang van

• controleer vooral als machine wordt gebruikt voor

• controleer frames structuren schade vooral als machine wordt gebruikt voor

• als een hydraulisch werktuig wordt gebruikt moet men hydraulische lijnen verbindingen naar het werktuig toe controleren.

Drukontlasting hydraulische hulpcircuits

W Aarschuwing

Ontsnappende vloeistof!

Hydraulische vloeistof dieselbrandstof die onder druk uit het systeem kan door huid dringen infecties ander letsel veroorzaken. letsel voorkomen: laat druk volledig voordat u vloeistofleidingen loskoppelt werkzaamheden aan het hydraulisch systeem uitvoert. Controleer alle aansluitingen goed vastzitten alle onderdelen goede staat verkeren voordat u een systeem onder druk brengt. Gebruik nooit handen controleren lekkage systemen onder Gebruik hiervoor een stuk karton Raadpleeg onmiddellijk arts als u gewond raakt door lekkende vloeistof.

Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel. W0178A

Hydraulische hulpcircuits zijn onder hoge druk werkende hydraulische Laat altijd druk voordat hydraulische slangen tussen machine het werktuig worden aangesloten losgemaakt. als volgt als proportionele schakelaars zijn aangebracht:

Plaats machine een rechte vlakke

Plaats het werktuig grond zet motor contactsleutel stand

Zet schuifblokkeerhendel voorste

Schuif proportionele schakelaar aan rechterkant proportionele schakelaar aan linkerkant geveer drie maal neer druk contactsleutel stand OFF

SMIL15CEXY965AB

SMIL15CEXY964AB als volgt als het extra pedaal aangebracht:

Plaats machine een rechte vlakke contactsleutel stand

Plaats het werktuig grond zet motor af.

Zet schuifblokkeerhendel voorste

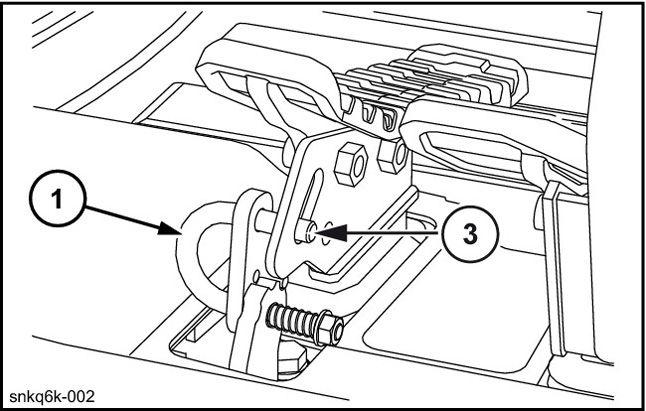

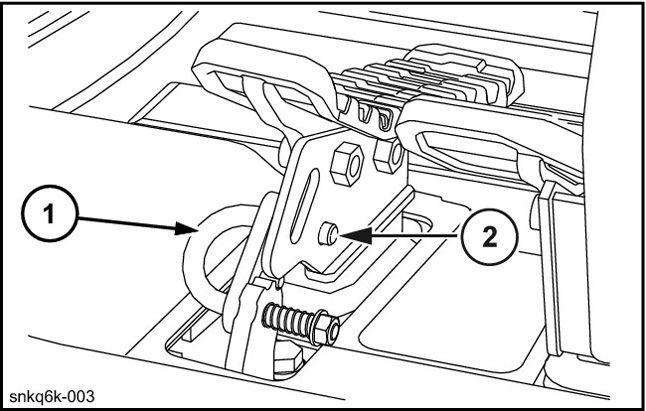

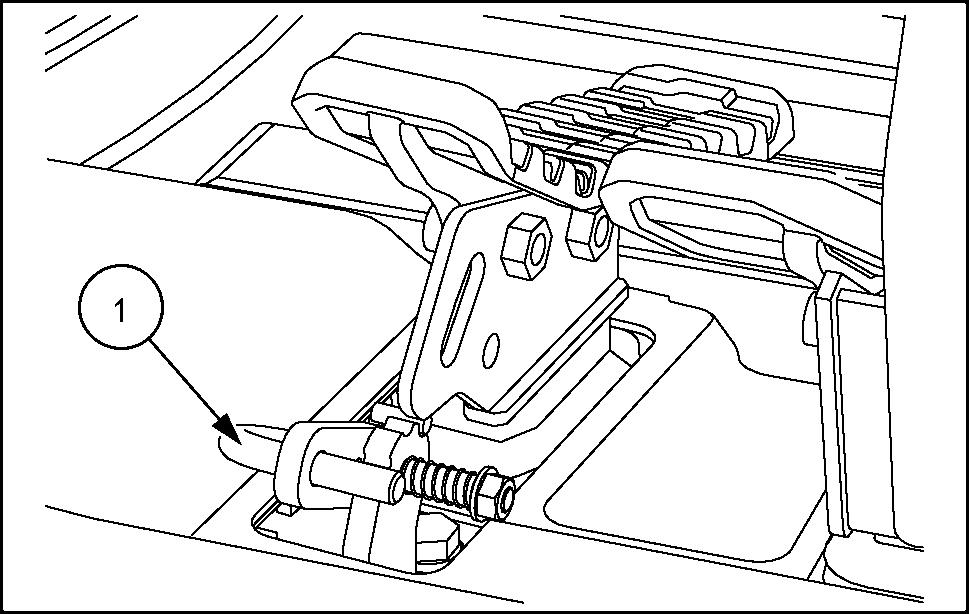

Zet borgpen (1) een naar buiten gerichte

Beweeg het pedaal een keer drie naar achteren naar voren druk contactsleutel stand OFF

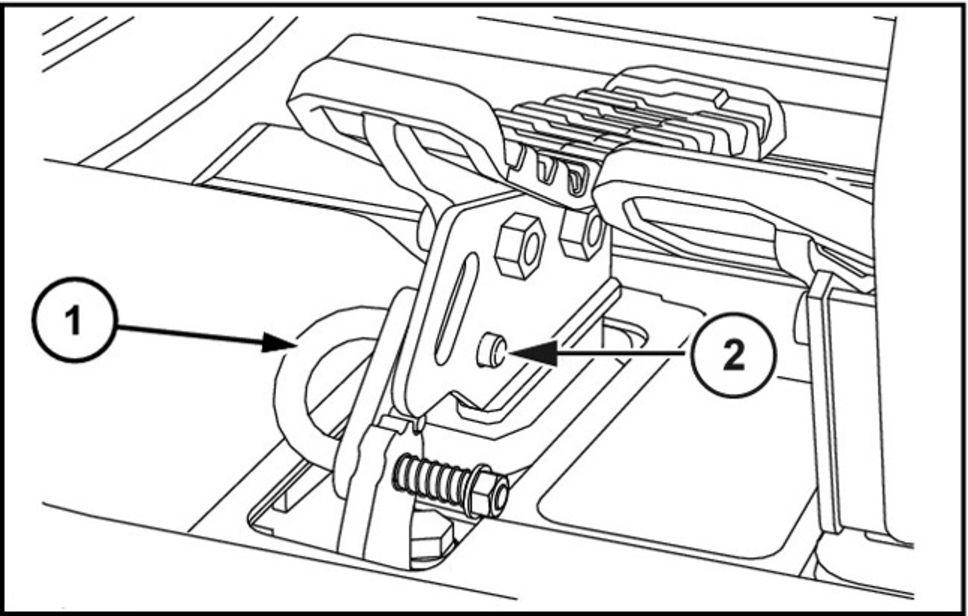

V ergrendel het extra pedaal door borgpen (1) vergrendelingsopening (2) plaatsen.

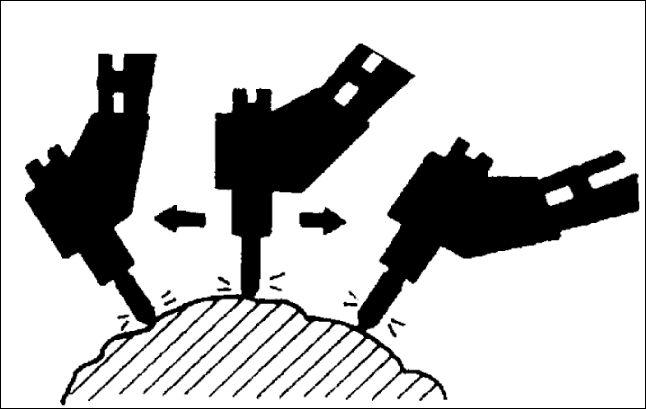

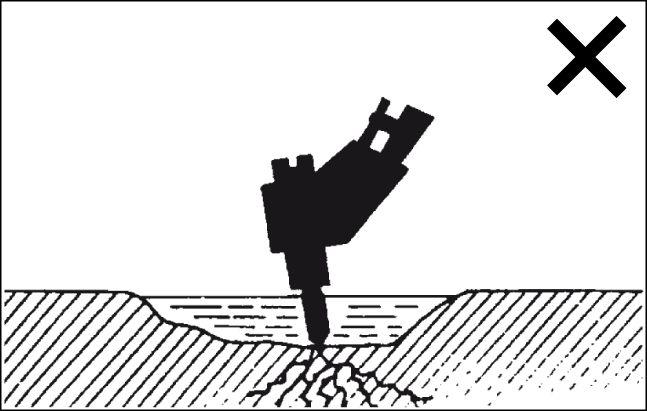

Bediening met hydraulische breker hydraulische breker een enkelwerkend hydraulisch werktuig moet een high - flow hydraulisch circuit worden

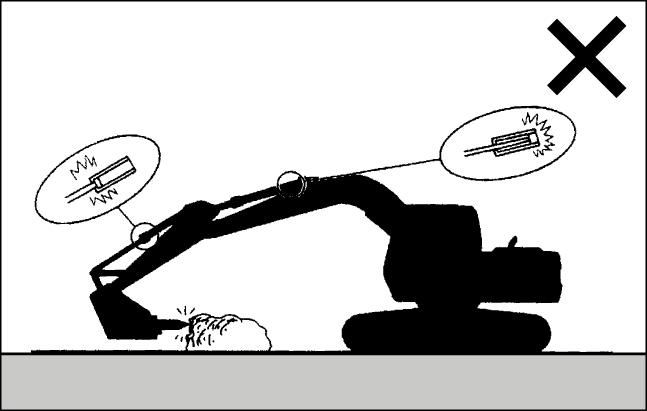

Daarom moet bij het werken met een hydraulische breker machine worden uitgerust met het enkelwerkende draulisch high - flow hulpcircuit met het multifunctionele hydraulische high - flow

LET OP: bedrijfsdruk van het enkelwerkend high - flow hydraulisch hulpcircuit moet handmatig worden ingesteld via overdrukklep poort van bijhorende

Zorg ervoor dat machine het werktuig die ten worden geïnstalleerd een rechte vlakke dergrond

Lees bestudeer installatieprocedure uit bruikershandleiding van het hydraulische werktuig.

LET OP: maximale bedrijfsdruk van het sche high - flow hulpcircuit wordt ingesteld volgens specificaties van breker .

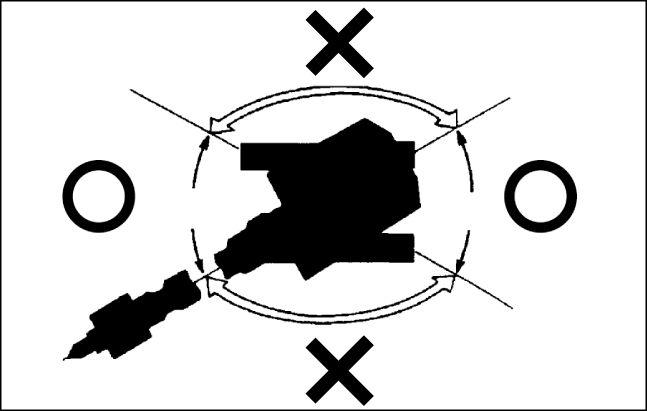

Gebruik bedieningsorganen voor arm bak hydraulische breker stang van bak installeren aan bovenkant van

Zet motor uit. Laat druk uit het hydraulische high - flow hulpcircuit

Sluit voedingskleppen aan bovenkant van arm Installeer aansluitslangen tussen het tuig

LET OP: zorg ervoor dat u aansluit toevoerpoort

( P ) breker retourpoort naar tank

( OUT T slang voor voeding naar ker moet altijd worden verbonden met toevoerklep linkerkant van Controleer een dere configuratie van hydraulische poorten het werktuig als voedingspoort breker niet uitgelijnd voedingsklep aan linkerkant van arm.

LET OP: Houd alle aansluitslangen altijd aan dezelfde kant van Kruis aansluitslangen nooit over twee kanten van

Open voedingskleppen controleer bouten van leidingklemmen nog goed slangen leidingen geen olie lekken.

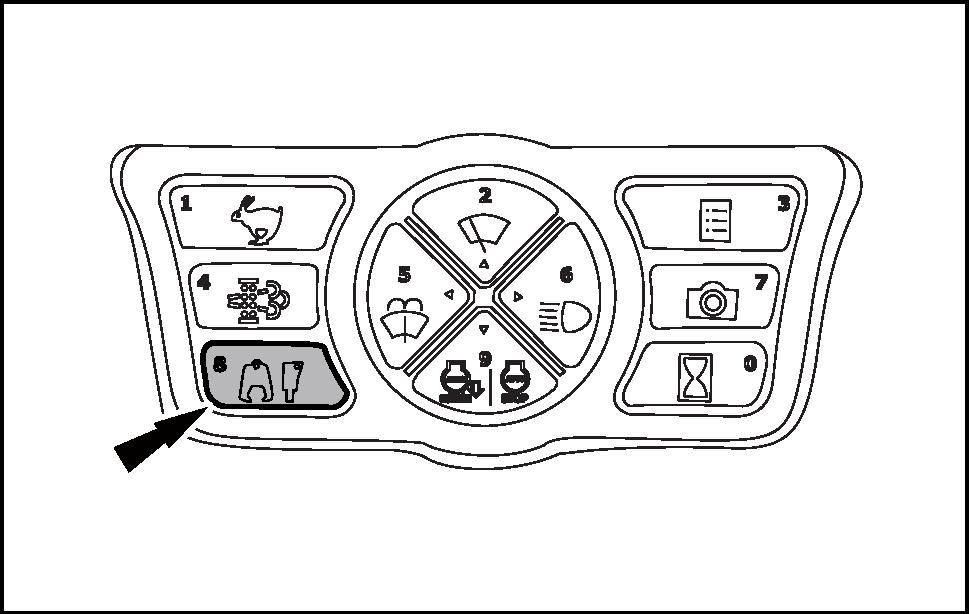

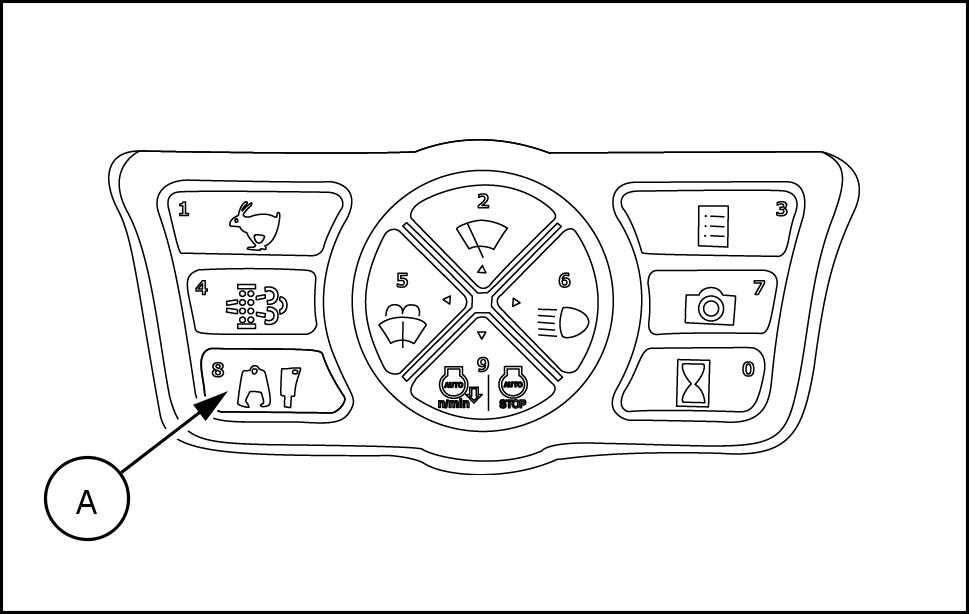

Start motor Druk werktuigselectieknop (A) zodat het the pictogram Breker (B) met vereiste combinatie stromingsdebiet / druk t / m linksboven het display Als een andere setting zakelijk het geval van vergeten zie paragraaf Bedrijfsinstellingen eerder deze

LET OP: Als werken met het hydraulische werktuig wordt geprobeerd zonder een instelling, klinkt een waarschuwingszoemer wordt het bericht STELLING VEREIST

SMIL15CEX1234AA

Selecteer SP -

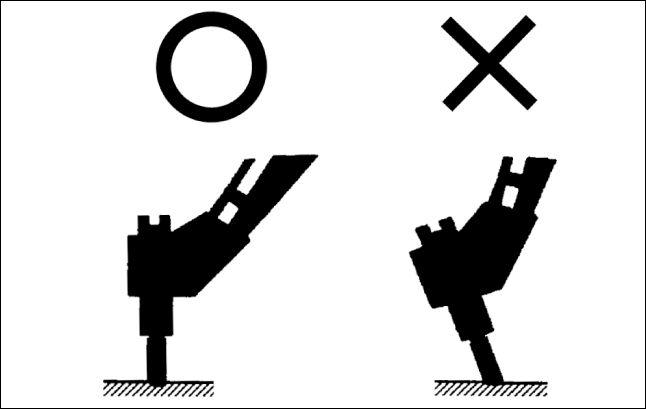

Zet schuifblokkeerhendel voorste Gebruik bedieningsorganen voor arm bak breker structuur het breken object stellen.

1 Als proportionele bedieningen rechter dieningshendel zijn aangebracht, houd / OFF knop (1) dan ingedrukt hydraulische breker bedienen met het continu debiet dat voor een stante blaasfrequentie Laat knop los breker laten

OPMERKING: blaasfrequentie moet u terugkeren naar het specifieke tabblad voor bedieningsinstellingen van het hydraulische high - flow hulpcircuit pas daar gewenste binatie voor debiet / druk

SMIL19CEX0563AA

SMIL15CEXZ396AB

Als het extra pedaal druk voorzijde van het pedaal dan volledig hydraulische ker bedienen met het continu debiet dat voor een constante blaasfrequentie Laat het pedaal los breker

OPMERKING: blaasfrequentie moet u terugkeren naar het specifieke tabblad voor ningsinstellingen van het hydraulische high - flow circuit pas daar gewenste combinatie voor biet / druk aan.

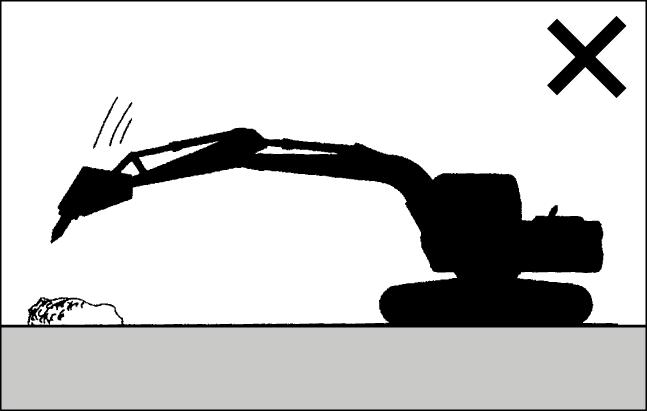

Niet met breker tegen objecten breker zwaarder dan bak daalt sneller Hierdoor kunnen breker , het voorzetstuk bovenbouw beschadigd raken. V oordat u begint met breekwerkzaamheden, laat u breker altijd langzaam neer totdat boorpunt het object raakt dat gebroken moet

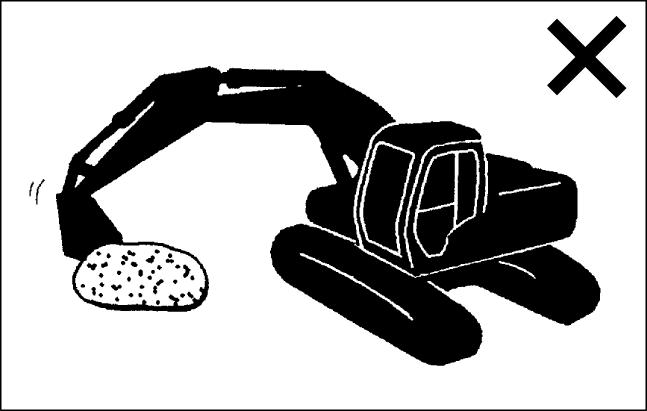

Gebruik hydraulische breker / zwenkfunctie niet voorwerpen aangezien dit tot beschadiging van het voorzetstuk kan NH0196

W erk niet met breker met cilinders van graafmachine volledig uitgeschoven ingetrokken komen dat het voorzetstuk / cilinder beschadigd NH0197

Stop met werken als hydraulische slangen abnormaal verbogen lijken. Neem contact met erkende dealer .

Gebruik hydraulische breker niet water . Als u dit wel leidt dit tot roestvorming beschadiging van wat leidt tot schade aan hydraulische onderdelen van het

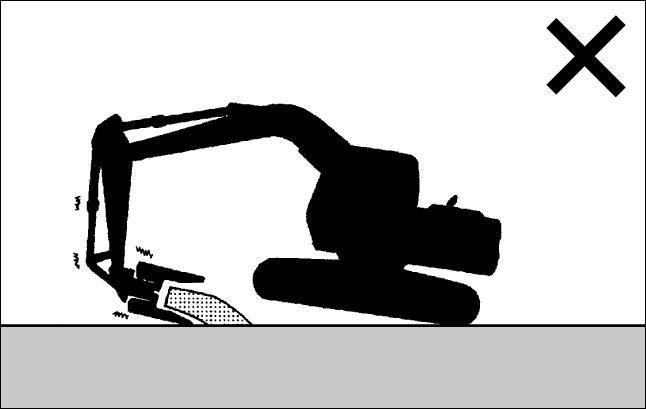

Gebruik hydraulische breker niet voorwerpen graafmachine kan omslaan / draulische breker kan beschadigd

Niet met breker naast machine chine kan instabiel worden levensduur van derdelen van het onderstel kan worden

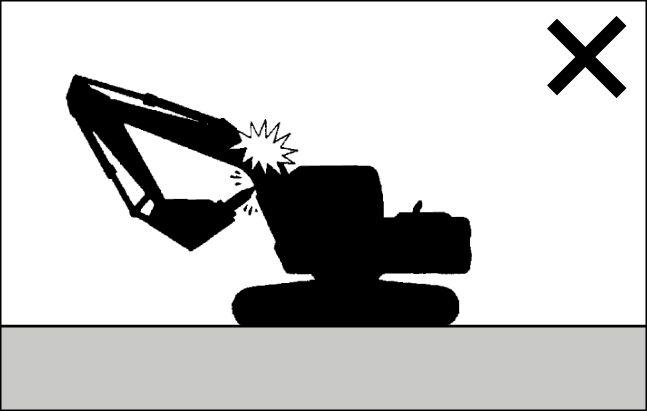

Bedien graafmachine voorzichtig voorkomen dat u hoofdgiek raakt met hydraulische breker .

NH0202

W erk niet met breker als arm verticaal staat. matige trillingen naar armcilinder kunnen leiden tot

NH0203

Plaats breker dat slag van beitelpunt loodrecht het object dat moet worden NH0204

W erk niet langer dan s aan een stuk met sche breker Dit kan leiden tot overmatige slijtage van avegaar Als een object niet binnen s kan worden gezet u avegaar andere plekken gebruikt u breker minder dan s per

V oeg een stand - bytijd tussen slagen van breker zodat hydraulische vloeistof kan circuleren als ker wordt gebruikt bij een omgevingstemperatuur hoger dan . NH0205

CASE CONSTRUCTION Hydraulische brekers

CASE CONSTRUCTION hydraulische brekers zijn ontworpen operationele prestaties van CASE STRUCTION graafmachines algemene zoals bijvoorbeeld woningbouw onderhoud van

CASE CONSTRUCTION definieert toepassingsregels elk brekermodel aan passen aan meest geschikte configuratie van machine brekertoepassing stellen specifieke

Onmiddellijke applicatie als functie van arm (CX160D)

Onmiddellijke applicatie als functie van arm (CX180D)

LET OP: voor bouwwerkzaamheden oneffen moet machine worden uitgerust met 600 ( ) rupsbanden dubbele

LET OP: CASE CONSTRUCTION houdt geen rekening met toepassingsvoorwaarden die afwijken van degene die bovenstaande tabel zijn

Bediening met hydraulische hamer hydraulische breekhamer een dubbelwerkend hydraulisch werktuig moet een high - flow hydraulisch circuit worden

Daarom zal bij het werken met een hydraulische crusher machine worden uitgerust met het multifunctioneel draulisch high - flow

Zorg ervoor dat machine het werktuig die ten worden geïnstalleerd een rechte vlakke dergrond

Lees bestudeer installatieprocedure uit bruikershandleiding van het hydraulische

LET OP: maximale bedrijfsdruk van het lische high - flow hulpcircuit kan worden ingesteld gens specificaties van sloophamer

Gebruik bedieningsorganen voor giek, arm bak hydraulische crusher stang van bak installeren aan bovenkant van

Zet motor Laat druk uit het hydraulische high - flow hulpcircuit af.

Sluit voedingskleppen aan bovenkant van arm Installeer aansluitslangen tussen het tuig

Open voedingskleppen controleer bouten van leidingklemmen nog goed vastzitten, slangen leidingen geen olie

Start motor . Druk werktuigselectieknop (A) totdat het the pictogram Breker (C) met vereiste combinatie stromingsdebiet / druk t / m verschijnt linksboven het display . Als een andere setting noodzakelijk het geval van vergeten instelzie paragraaf Bedrijfsinstellingen eerder deze

LET OP: Als werken met het hydraulische werktuig wordt geprobeerd zonder een klinkt een waarschuwingszoemer wordt het bericht

Stelling Vereist

Selecteer SP -

Zet schuifblokkeerhendel voorste stand.

Zorg ervoor dat het besturingspatroon van hydraulische crusher aan specificaties voldoet. Schuif proportionele schakelaar aan rechtse hendel omhoog omlaag gen bevestigen voor het openen sluiten van crusher

LET OP: Controleer een alternatieve instelling van hydraulische aansluitingen tussen het tuig machine als besturingsrichtingen voor positioneringsbediening niet aan specificaties

LET OP: Houd alle aansluitslangen altijd aan zelfde kant van Kruis aansluitslangen nooit over twee kanten van arm.

1 Gebruik bedieningsorganen voor arm bak breker structuur het breken object

Bedien hydraulische crusher volgens het ringspatroon zoals gedefinieerd Stap kracht neemt toe als proportionele schakelaar der naar gesloten richting wordt geschoven. Laat schakelaar los grijpers stand

SMIL15CEXY965AB

Zorg ervoor dat het machinegewicht niet ondersteund wordt door machine vast prikken met crusher met volledig uitgeschoven ingetrokken kan hierdoor schade aan het voorste werktuig

U dient deze handelswijze met name vermijden wanneer cilinder van crusher volledig uitgeschoven, deze situatie zal het voorste voorzetstuk gemakkelijker beschadigd crusher niet gebruiken materiaal transporteren

Breekwerkzaamheden nooit aan zijkanten van chine maar altijd aan voorparallel aan Anders bestaat gevaar dat machine NH0213A

Bij het werken met crusher hoog boven machine, met volledig opgehesen moet u voorzorgen nemen voor vallende NH0214

Bediening met kantelbare bak voor slotenreiniging kantelbare bak voor slotenreiniging een dubbelwerkend hydraulisch werktuig zou een low - flow hydraulisch circuit moeten worden

Daarom moet bij het werken met een kantelbare bak voor slotenreiniging machine worden uitgerust met het kelwerkende hydraulische low - flow

Zorg ervoor dat machine het werktuig die ten worden geïnstalleerd een rechte vlakke dergrond

Lees bestudeer installatieprocedure uit bruikershandleiding van het hydraulische Gebruik bedieningsorganen voor giek, arm bak kantelbare bak verbindingsstang installeren aan bovenkant van

Zet motor Laat druk uit het hydraulische low - flow hulpcircuit

Sluit voedingskleppen aan bovenkant van arm Installeer aansluitslangen tussen het tuig voedingskleppen.

Open voedingskleppen controleer bouten van leidingklemmen nog goed slangen leidingen geen olie

Start motor selecteer H

Zet schuifblokkeerhendel voorste

Zorg ervoor dat het besturingspatroon van bare bak aan specificaties Schuif portionele schakelaar aan linker del omhoog bevestig richting bak naar links kantelen besturingsrichting bak naar rechts kantelen.

LET OP: als besturingsrichtingen bak telen niet zoals beoogd controleer dan een alternatieve instelling van verbindingspoorten het werktuig

LET OP: Houd alle aansluitslangen altijd aan zelfde kant van Kruis aansluitslangen nooit over twee kanten van arm.

Stel kantelhoek die geschikt voor beoogde toepassing, zoals bijvoorbeeld egaliseren, sorteren Als een andere kantelhoek nodig stop dan leeg bak stel ste hoek Start werking vervolgens opnieuw

LET OP: V erander nooit kantelhoek onder voer ook geen enkele handeling uit die een powerkanteling vereist. Niet - naleving hiervan kan ernstige schade aan frames van bak machine aan machinesystemen

SMIL15CEXY964AB

Direct gemonteerde toepassing als functie van arm (CX160D)

Direct gemonteerde toepassing als functie van arm (CX180D)

LET OP: Alvorens machine een transporttrailer kantelbare bak voor slotenreiniging staande positie Als bak gekantelde positie wordt kan het rupsbanden van bodem van trailer raken ernstige schade

Hydraulisch snelkoppelingsysteem W AARSCHUWING

Gevaar van verbrijzeling!

Steek handen nooit snelkoppeling terwijl motor draait. Zet motor uit wacht tot alle beweging gestopt.

Als u zich hier niet aan kan dit leiden tot ernstig dodelijk

W Aarschuwing

Gevaar voor omstanders!

W0252A

Zorg TIJD voor dat geen andere personen / dieren het werkterrein aanwezig zijn voordat u deze procedure start. W ees u bewust van het volledige gebied dat machine kan bestrijken indien hij Laat tijdens deze procedure niemand het gebied binnengaan waarin machine kan bewegen.

Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel.

W0245A

LET OP: snelkoppeling verlengt Controleer het werkbereik van het aangekoppelde werktuig s voor het stoten van cabine het frame van machine voorkomen.

LET OP: Laat een hydraulische breker met een snelkoppeling nooit lang werken vroegtijdige defecten breuk van snelkoppeling Gebruik breker nooit als aangezien druk wordt opgevangen door cilinder van snelkoppeling.

LET OP: Bestudeer gebruikershandleiding van hydraulische snelkoppeling nauwgezet voor informatie over het gebruik het

LET OP: CASE CONSTRUCTION - snelkoppeling wordt aangedreven door het hydraulische hogedruksysteem van machine. Raadpleeg hoofdstuk 8 voor maximale werkdruk van het hydraulische systeem. W ees ervan verzekerd dat u een snelkoppeling gebruikt die geschikt voor juiste veilige werking met hydraulische Neem voor informatie contact met CASE CONSTRUCTION dealer

W erktuigen aankoppelen als volgt werk het werktuig aan koppelen met gebruik van het CASE CONSTRUCTION snelkoppeling - systeem:

Zorg ervoor dat het werktuig dat moet worden koppeld veilig een vlakke rechte ondergrond

Selecteer H -

Schuif het vergrendelmechanisme druk terkant van schakelaar van het teem (1) ontgrendelstatus van het lingsysteem Het alarmsignaal begint

Zet knikarm met behulp van knikarmgeling praktisch schuin naar cabine zodat u beveiliging kunt Schuif bakcilinderstang helemaal uit houd hydraulische druk ongeveer 5 – s stand zodat grendelhaak zich SMIL13CEX2697AB 2

Breng met behulp van knikarm - bakregeling haak van snelkoppeling (2) pen van het werktuig (3)

SMIL13CEX2698AB 3

Bedien bedieningshendel voor bak zodat pen volledig vast zit haak van

Breng met behulp van knikarmregeling knikarm omhoog schuif met behulp van bakregeling bakcilinderstang helemaal

SMIL13CEX2699AB 4

SMIL13CEX2700AB 5

Breng knikarm omhoog tot pen van het werktuig zichtbaar vanuit

LET OP: snelkoppeling vergroot lengte van waardoor bij sommige werkzaamheden met paalde werktuigen het risico ontstaat dat cabine wordt Het mogelijk dat met dit soort werktuigen knikarm niet zover omhoog kan worden gebracht dat pen van het werktuig zichtbaar vanuit SMIL13CEX2701AB 6

Druk voorkant van schakelaar van het koppelingsysteem (1) vergrendelstatus van het snelkoppelingsysteem Het akoestische alarmsignaal stopt. SMIL15CEXY501AA

Houd hydraulische druk bakcilinder veer 5 – s stand zodat grendelhaak zich kan

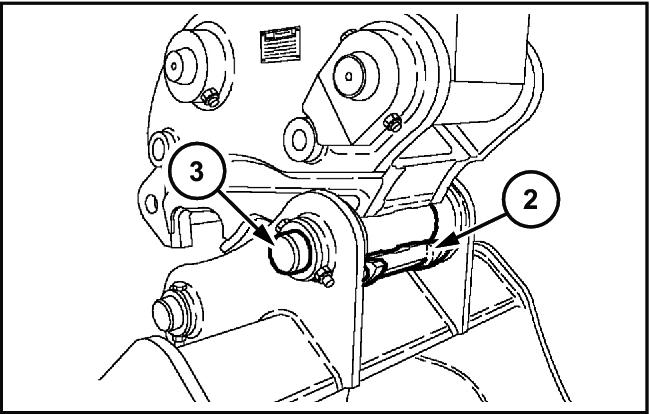

1 Controleer pen van het werktuig goed vastzit

OPMERKING: grendelhaak heeft een andere kleur visuele bevestiging van inschakeling van pen

LET OP: Als een visuele bevestiging vanuit bestuurdersstoel niet mogelijk kom dan uit machine controleren pen van het werktuig goed vastzit

T rek cilinderstang terug met behulp van geling laat beveiliging controleren pennen van bak / het tuig stevig zijn bevestigd met drukt u bak / het werktuig tegen grond druk uit

OPMERKING: Deze handeling beter bekend als “grondproef”.

LET OP: Als snelkoppeling combinatie met een hydraulische breker wordt oefen dan geen druk uit met

SMIL13CEX2702AB 8

W erktuigen afkoppelen als volgt werk het werktuig koppelen met gebruik van het CASE CONSTRUCTION snelkoppelingsysteem: Zet knikarm met behulp van knikarmgeling praktisch schuin naar cabine zodat u beveiliging kunt ontgrendelen. SMIL13CEX2704AB

Schuif het vergrendelmechanisme druk terkant van schakelaar van het teem (1) ontgrendelstatus van het lingsysteem Het alarmsignaal begint

Schuif bakcilinderstang helemaal uit houd hydraulische druk ongeveer 5 – s stand zodat grendelhaak zich

Leg het werktuig met behulp van bakregeling veilig een rechte SMIL13CEX2705AB

Haak het werktuig met behulp van knikarmregeling

Druk voorkant van schakelaar van het koppelingsysteem (1) vergrendelstatus van het snelkoppelingsysteem Het akoestische alarmsignaal SMIL13CEX2706AB

Bakken met snelkoppeling

CASE CONSTRUCTION snelkoppeling

CASE CONSTRUCTION kan een hydraulische snelkoppeling leveren een speciaal gamma van

CASE CONSTRUCTION Koppelingsbakken zijn ontworpen passing optimaliseren CASE STRUCTION snelkoppeling ervoor zorgen dat werkingsprestatie van CASE CONSTRUCTION gravers alle werkomstandigheden dieeerder dit hoofdstuk werden beschreven voor direct gemonteerde bakken.

V

LET OP: gebruik van andere dan CASE CONSTRUCTION koppelingsbakken strikt beperkt tot voorwaarde dat bakhangers overeenkomen met afmetingen zoals aangegeven onderstaande Neem contact met CASE CONSTRUCTION - dealer voor gebruik bestemde bakken

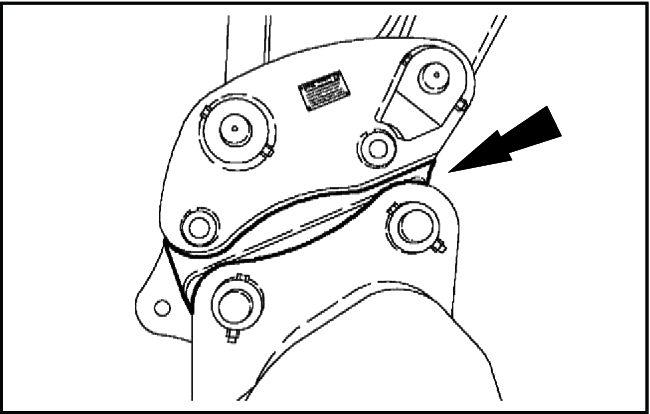

- plaat snelkoppeling

Het identificatieplaatje van CASE CONSTRUCTION snelkoppeling aangebracht binnenin boven -

W erkdruk:

T ype / model:

Onderdeelnummer: eilige werkbelasting):

(*) met vastgebout snijvlak

○ Materiaaldichtheid van 2 t / m 3

● Materiaaldichtheid van t / m 3

■ Materiaaldichtheid van 1.2 t / m 3 x Niet van toepassing

LET OP: Een bak die snelkoppeling gemonteerd heeft een algemeen langer Controleer altijd het werkbereik van machine met V oorkom een plotselinge werking juiste afstand tussen bak giek andere belangrijke delen van machine

LET OP: Een bak die snelkoppeling gemonteerd heeft een algemeen langer Daardoor kan bak niet volledig onder arm worden gekruld nadat arm volledig ingetrokken totale hoogte van machine neemt toe. aanbevolen bedieningswijze door bak van koppeling verwijderen voordat iets wordt vervoerd totale machinehoogte niet

T oepassing met bakken met snelkoppeling als functie van arm (CX180D) algemeen

○ Materiaaldichtheid van 2 t / m 3 ● Materiaaldichtheid van 1.6 t / m 3 ■ Materiaaldichtheid van t / m 3 x Niet van toepassing

LET OP: Een bak die snelkoppeling gemonteerd heeft een algemeen langer Controleer altijd het werkbereik van machine met V oorkom een plotselinge werking juiste afstand tussen bak giek andere belangrijke delen van machine

LET OP: Een bak die snelkoppeling gemonteerd heeft een algemeen langer Daardoor kan bak niet volledig onder arm worden gekruld nadat arm volledig ingetrokken totale hoogte van machine neemt aanbevolen bedieningswijze door bak van koppeling verwijderen voordat iets wordt vervoerd totale machinehoogte niet vergroten.

Onderhoudsinstructies

W Aarschuwing

Onjuiste bediening onjuist onderhoud van deze machine kunnen leiden tot ongevallen. Indien u een onderhoudsprocedure niet begrijpt eraan twijfelt u staat bent een onderhoudsprocedure juist uit voeren, dient u contact nemen met erkende dealer . Als u zich hier niet aan houdt, kan dit leiden tot ernstig dodelijk letsel.

Elke wijziging aan snelkoppeling zonder voorafgaande toestemming kan ernstig letsel V oer geen enkele wijziging uit zonder voorafgaande Raadpleeg CASE CONSTRUCTION - dealer

Dagelijkse controles:

• Controleer borgstang goed werkt dat deze niet vuil

• Controleer cilinderslangen van gen vrij kunnen

• Controleer zorgvuldig barstjes.

Onjuiste werking

LET OP: Zorg dat het werktuig volledig contact maakt met grond voordat u volgende controles

Als snelkoppeling niet goed controleert u het volgende:

• een pen gebroken, gebogen verdwenen?

• geen vreemde materie beveiliging gekomen?

• cilinder beschadigd gebogen?

• lekkage uit hydraulische slangen

Indien het probleem zich deze controles nog voordoet, raadpleegt u CASE CONSTRUCTION - dealer

Onderhoud

Smeer verbinding van snelkoppeling iedere h

Smeermiddel: AKCELA 251H MUL - PURPOSE GREASE

Zet snelkoppelingscilinder ingetrokken

Breng smeermiddel aan smeerpunten zoals getoond

• Onderste cilinderpen: een

Draaipunt vergrendelstang: een smeerpunt.

Draaipunt vergrendelingssysteem: een

SMIL14CEX2734AA 3

• Draaipunt haak: een

SMIL14CEX2736AA 4

• Bovenste cilinderpen: een

SMIL14CEX2735AA 5

LET OP: verbindingsstang moet iedere h smeerd worden als machine water modder wordt gebruikt.

Hanteren van lasten W AARSCHUWING

Gevaar van verbrijzeling!

T ijdens het hanteren met lasten het zeer belangrijk u strikt houden aan instructies deze handleiding lokale wetgeving.

Als u zich hier niet aan kan dit leiden tot ernstig dodelijk

W Aarschuwing

Onjuiste bediening onjuist onderhoud van deze machine kunnen leiden tot ongevallen.

Bij het heffen van een last moet machine zijn uitgerust met: veiligheidskleppen,

- een indicator voor

- een lastbevestigingspunt,

- een tabel voor het hanteren van lasten corresponderend met machineversie het voorzetstuk.

Als u zich hier niet aan kan dit leiden tot ernstig dodelijk

LET OP: machine specifiek ontworpen voor graaf - / laadwerkzaamheden. hangende lasten kunnen teren moet machine zijn uitgerust met geschikte optionele apparatuur , waaronder een heftafel een overbelasting Hanteer hangende lasten strikt overeenstemming met alle geldende voorschriften dit evenals regels beschreven het hoofdstuk VEILIGHEIDSINFORMA

LET OP: Zorg ervoor dat hefwerktuigen overeenstemmen met actuele voorschriften het gebied van Controleer hefwerktuigen perfecte staat zonder enige tekenen van overmatige Gebruik zelfborgende haken voorkomen dat tijdens het ophijsen plotseling open kunnen hefwerktuigen mogen uitsluitend worden gebruikt voor het hijsen van onderdelen die niet grond zijn vastgemaakt. Niet gebruiken voor sleep rooischeurwerkzaamheden.

LET OP: Een hangende last kan ongehinderd slingeren daardoor personen cabine van machine raken. Controleer niemand binnen actieradius van machine achtergebleven hanteer last Plaats last onmiddellijk grond als deze tijdens het hanteren begint Snoer last vervolgens dat het ongewenste slingeren veel mogelijk kan worden als volgt verder voor werkzaamheden met hangende lasten:

Zorg dat u massa van het hanteren object kent vergelijk deze met gegevens uit tabel met hijsbare lasten (1) Geen lasten hef fen die maximumwaarden uit deze tabel

LET OP: Het gewicht van alle hefaccessoires het gewicht van alle werkzame zoals ken moeten van maximale hefwaarden tabel worden afgetrokken.

Druk - zijde van waarschuwingsschakelaar (2) voor overbelasting het larm voor overbelasting Het wingsalarm voor overbelasting moet voorkomen dat zware lasten worden geheven. Als een ting conditie wordt gedetecteerd tijdens het hanteren van verschijnt het bericht OVER LOAD aan monitor gaat het waarschuwingsalarm voor overbelasting

LET OP: Plaats last grond controleer laadomstandigheden met behulp van tabel indien tijdens werkzaamheden met een last een overbelasting wordt

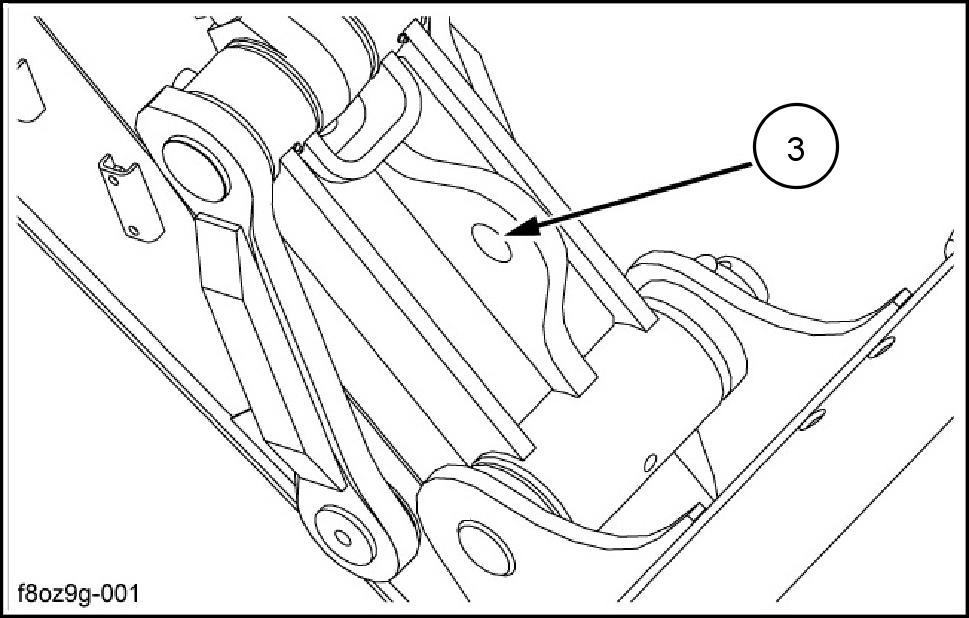

Zet last vast met het oog voor lasthantering (3) verbindingsstang van bak, met behulp van hijsvoorzieningen kettingen die geschikt zijn voor hijsen het schommelen van last deze niet aanslag met lagen kabels /

Selecteer Awerkmodus.

Schuif bakcilinder uit tot het

Het omringende werkgebied controleren u ervan verzekeren dat weg die u met last kan worden afgelegd vrij van obstakels last langzaam bruuske bewegingen die last zouden kunnen doen schommelen last dichtbij machine houden, stabiliteit bij voorkeur over lengteas niet dwars last tot een laag mogelijke hoogte van grond last gewenste plaats neerzetten leren hij een stevige ondergrond met voldoende draagvermogen kettingen verwijderen.

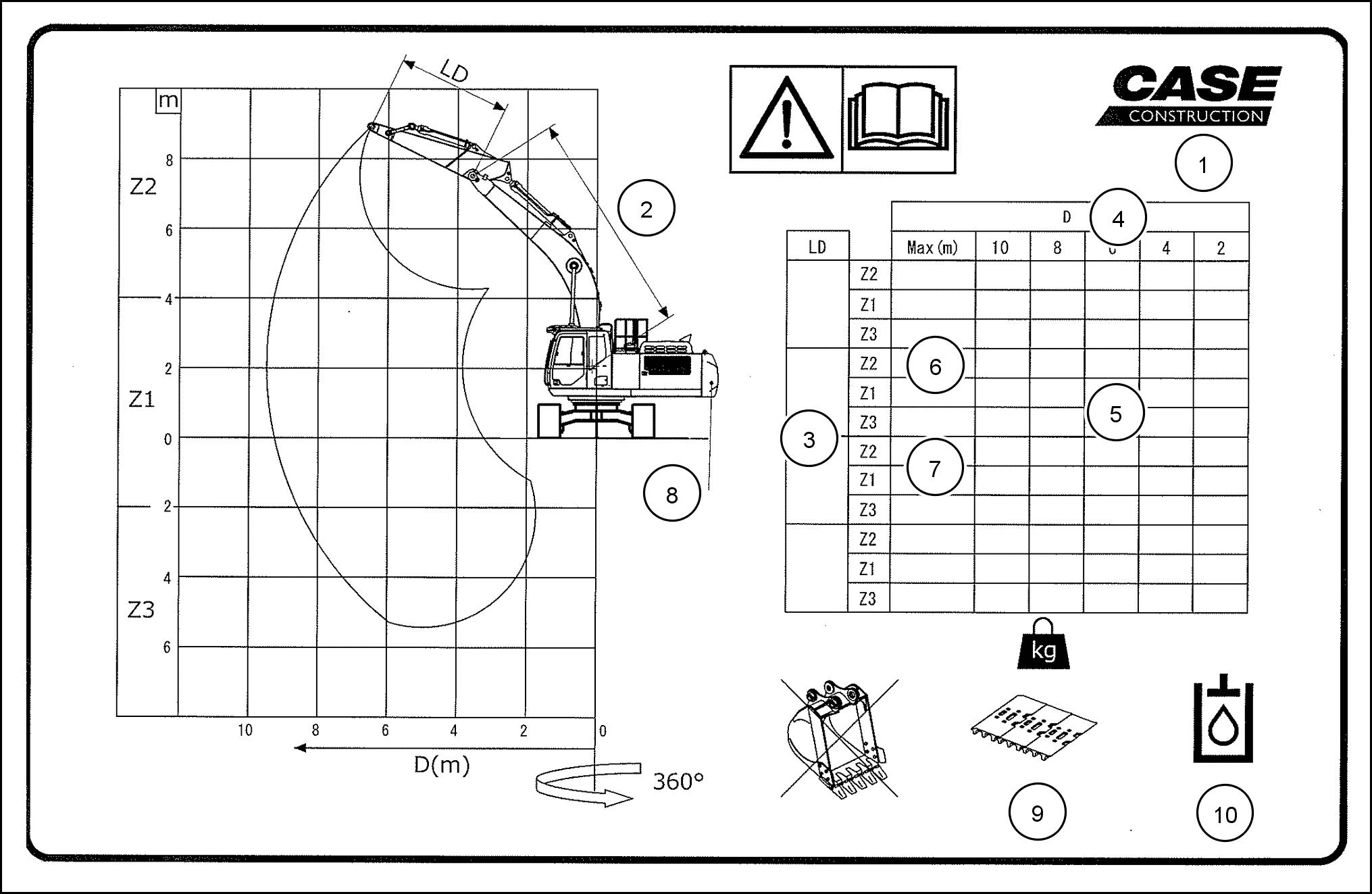

T abel voor lasthantering

tabel voor lasthantering geeft het nominale hefvermogen verschillende afstanden tot zwenkas.

V oor elke afstand van zwenkas wordt een nominaal hefvermogen voor een specifieke hoogtezone hoogtezones worden als volgt gedefinieerd: meer dan 4 m ( 157 ) van grond, tussen 4 m ( 157 ) van grond 2 m ( ) onder minder dan 2 m ( ) onder

Het nominale hefvermogen wordt bepaald overeenstemming met ISO 10567 als kleinste waarde van nominale kantellast ( % van kantellast) het nominale hefvermogen van hydraulische lift ( % van het hefvermogen van hydraulische waarden zijn berekend onder onderstaande werkomstandigheden:

• Geen werktuig

• Machine een vlakke rechte

• Geheel gedraaide bovenstructuur

• Met ingeschoven bakcilinder .

SMIL16CEX0257F A 4

Model type

Gieklengte (m)

: armlengte (m)

Afstand van last vanaf zwenkas (m)

Nominaal hefvermogen (kg)

Nominaal hefvermogen (kg) bij maximale

Maximale reikwijdte (m) voor elke T egengewicht massa (kg)

Breedte van rupsplaten (mm)

Bedrijfsdruk van het hydraulisch systeem (MPa)

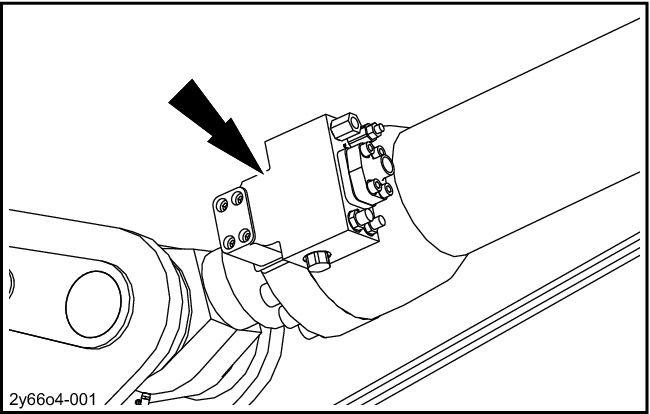

V eiligheidskleppen

veiligheidskleppen moeten voorkomen dat voorste werktuigen omlaag vallen als een slang hydraulische leidingen van giek arm scheurt veiligheidskleppen houden voorste werktuigen plaats waar zich bevonden tijdens het zodat bestuurder het werktuig langzaam met linkerbedieningshendels omlaag kan brengen grond kan

Bovendien zorgen veiligheidskleppen ervoor dat het voorste werktuig geselecteerde bedrijfsstand kan worden gehouden, waardoor lekken hoofdregelklep, die zich neutrale stand van giekspoel armspoel kunnen worden

LET OP: voor aanvang van werkzaamheden met hangende lasten kleppen controleren tekenen van schade vreemde geluiden. Indien afwijkende omstandigheden worden aangetroffen, contact opnemen met CASE

STRUCTION - dealer

LET OP: drukinstelling van veiligheidskleppen moet iedere 6 maanden worden Raadpleeg

CASE CONSTRUCTION - dealer
