Hydraulische - olietank

W Aarschuwing

Gevaar van verbranding!

V oordat u servicewerkzaamheden uitvoert aan het hydraulisch systeem, moet u dit laten afkoelen. temperatuur van hydraulische vloeistof mag niet hoger zijn dan (104 °F).

Als u zich hier niet aan kan dit leiden tot ernstig dodelijk W0241A

T iedere 250 h water bezinksel uit het hydraulische

LET OP: hydraulische tank moet worden afgetapt waarbij voorzorgsmaatregelen moeten worden genomen voorkomen dat vreemd materiaal naar binnen komt. Indien hieraan niet wordt voldaan, leidt dit tot ernstige schade aan het hydraulisch als volgt werk bij het aftappen van bezinksel water uit hydraulische - olietank:

Parkeer machine een harde vlakke ondergrond. Richt het frame van bovenbouw uit dat voldoende vrije ruimte onder lische tank een vat met geschikte capaciteit

Schakel motor uit verwijder tel.

V oer alle druk uit het hydraulische reservoir Zie pagina 6 -

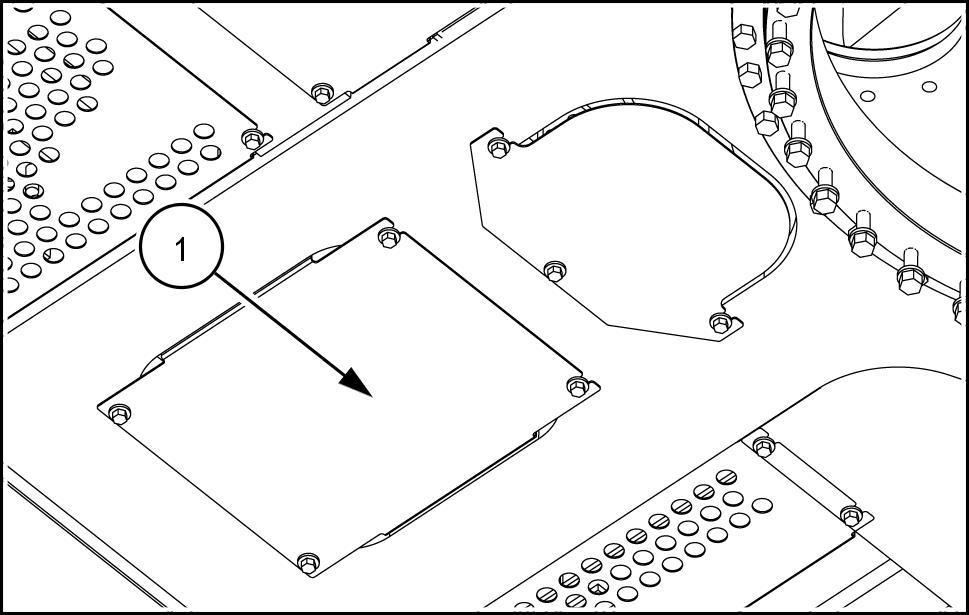

V erwijder het onderste paneel (1) onder lische tank afvoerplug

Plaats een bak met voldoende inhoud onder

Open klep tap opeengehoopt bezinksel water

LET OP: afgetapte materialen moeten worden verwijderd volgens plaatselijke voorschriften voor speciaal

Sluit afvoerplug installeer het onderste paneel onder hydraulische tank weer

Controleer het niveau van hydraulische stof het systeem vul nodig iets bij.

Aanhaalkoppels

Controleer aanhaalmomenten iedere 250 h (na eerste h gedurende

LET OP: Controleer aan het einde van elke werkdag bij alle bevestigingsmoeren - bouten goed zijn draaid zet nodig beter Kijk geen bevestigingsmaterialen V ervang

Koppel rupsplaat

Controleer het koppel van rupsplaat iedere 250 h (na eerste h gedurende inrijperiode)

OPMERKING: Als rupsen strak aangespannen zijn, zullen snel slijten. Als rupsen niet genoeg spannen zullen snel slijten kunnen verbindingen zich vasthaken het kettingwiel van spanrol het kettingwiel Reinig rupsen het

OPMERKING: Controleer regelmatig schroeven goed vastzitten. Gebruik machine niet wanneer ven van rupsplaat zijn Anders kunnen schroeven naar buiten met schade aan rupsen als

Het aanhaalkoppel moet 755 – 853 N·m ( 557 – 629 ) bedragen.

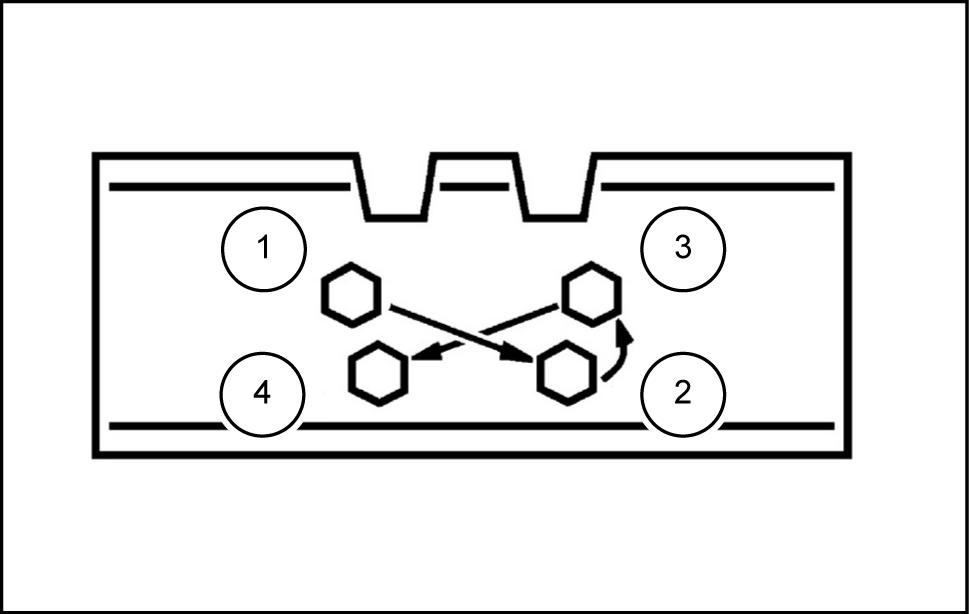

OPMERKING: werk aangegeven volgorde bij het aandraaien van

Rupsbandgeleiderollen spanrollen

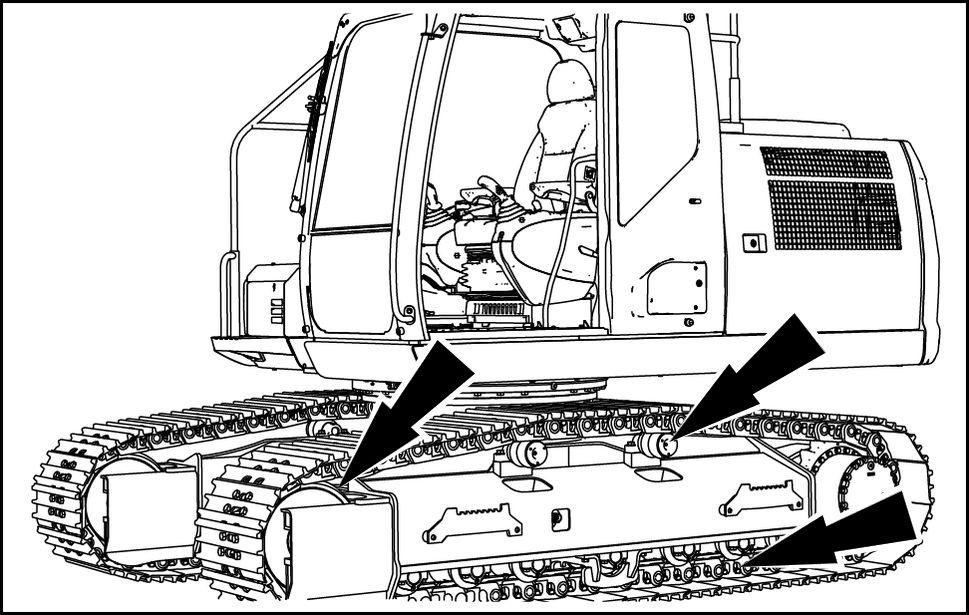

Controleer rupsbandrollen spanrollen iedere 250 h visueel bovenste / onderste rol spanrol worden zwevende afdichtingen gebruikt. Deze zouden lang genoeg moeten meegaan voor aangegeven sie - maar controleer voor het werk wel altijd visueel Als een olielek wordt moeten componenten worden Raadpleeg CASE CONSTRUCTION dealer .

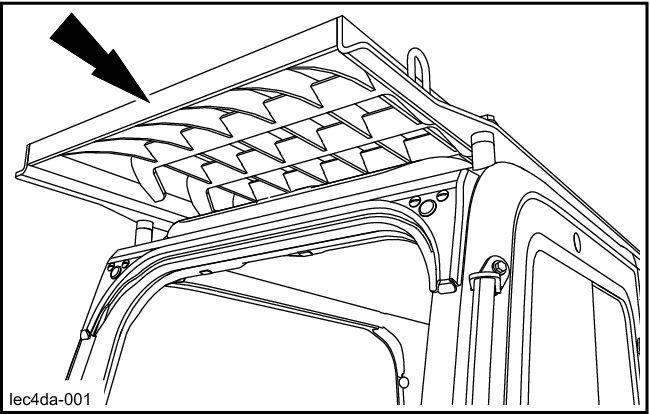

Cabinebescherming (ROPS FOPS)

Controleer cabinebescherming iedere 250 h (na eerste h gedurende inrijperiode)

Controleer bevestigingsmiddelen draai nodig bouten beter

Controleer geen roest gaten aanwezig zijn beschermende structuur onderdelen waaruit het opgebouwd. slecht weer ongelukken kunnen schade Als u twijfelt over conditie van structuur , raadpleeg dan CASE

TION - dealer

Als beschermende structuur onder enig ongeluk heeft het noodzakelijk beschadigde onderdelen van structuur vervangen initiële bescherming Neem contact met CASE CONSTRUCTION - dealer

- 001A

500 Uur

Lager van draaiplatform

Controleer smering van smeer het draaiplatformlager elke 500 h

Smeermiddel: AKCELA 251H MUL - PURPOSE GREASE

Maak een bus met los schoon vet klaar voor het controleren van smering van zwenkwielen. Maak een pistool patronen met schoon vet klaar voor het smeren van het draaiplatformlager

Parkeer machine een harde vlakke Richt bovenbouw dat hij parallel onderwagen

Bedien controles van arm werktuig dat arm verticaal staat het werktuig grond

Zet deurvergrendelingshendel centrale stop motor verwijder

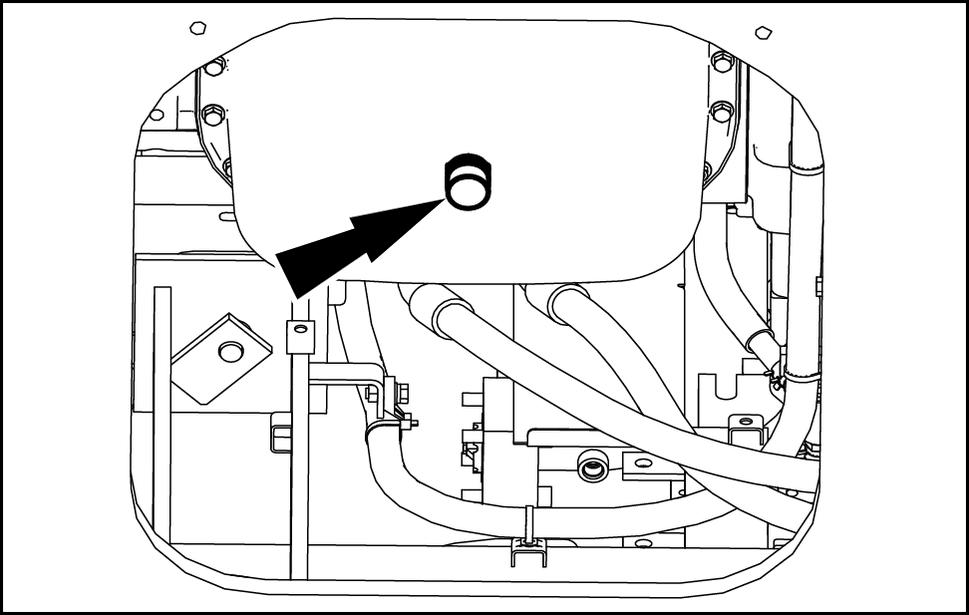

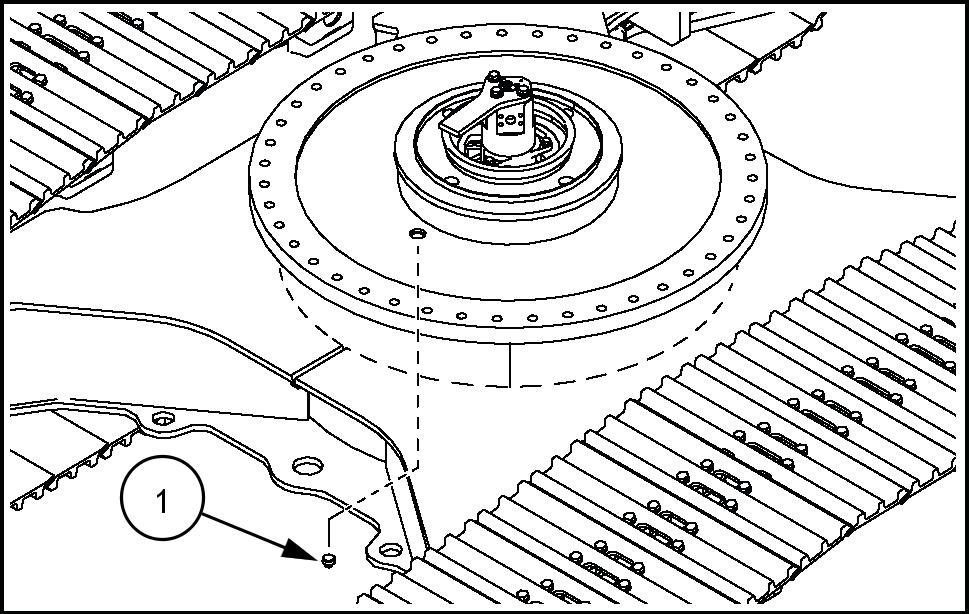

V erwijder afschermingen van onderkant van het lagere V erwijder plug (1) water vettige modder laten wegvloeien. Steek (1) strak in.

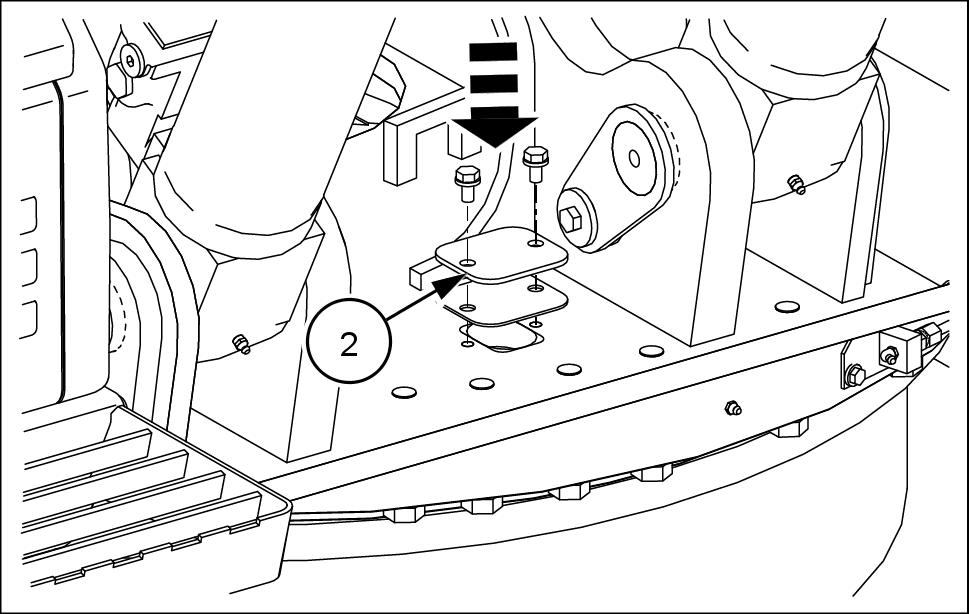

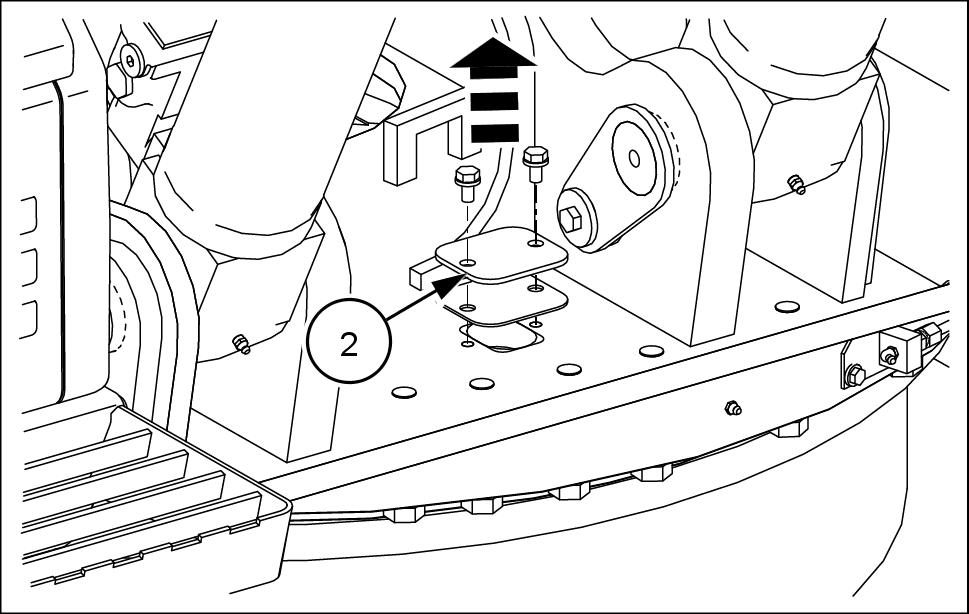

Controleer smering van zwenkwielen. V erwijder inspectiedeksel (2) voorkant van het bovenste

V erwijder het vuile

Controleer oppervlakken van zwenkwielen overmatige slijtage Als overmatige slijtage beschadiging raadpleeg dan onmiddellijk CASE CONSTRUCTION dealer voor spectie

Haal schoon vet uit het blikje herstel juiste ring van het oppervlak van tanden van zwenkring.

LET OP: smeer tanden niet volle hoogte niet veel vet achter zwenkring verspreid

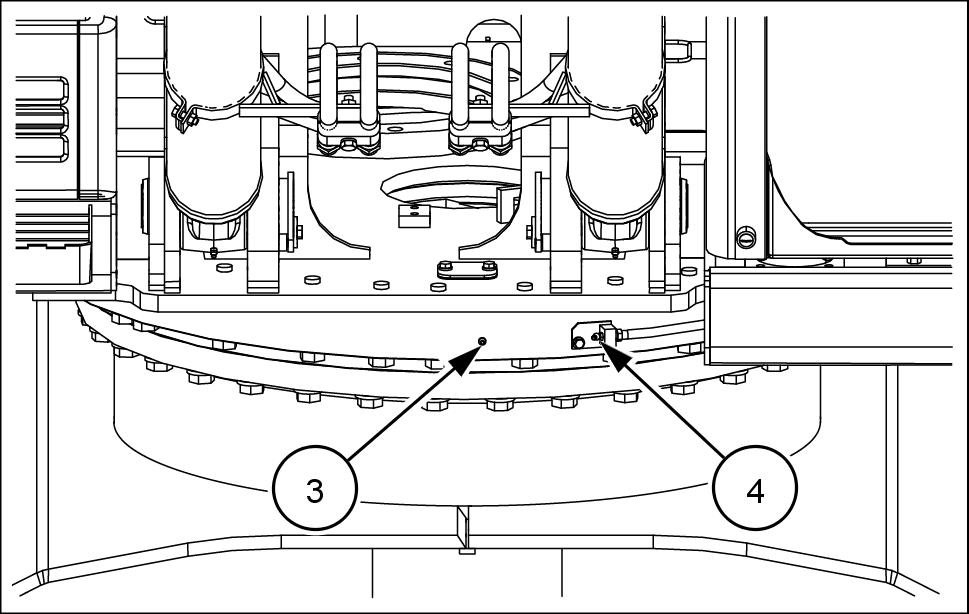

Smeer het lager van het draaiplatform. V erwijder beschermkapjes van smeernippels (3) (4) het lager

10. Gebruik het vetpistool schoon vet fitting (3) zodat het oude vet uit onderste dichtingslip van het draaiplatform Stop met jecteren als schoon vet uit lip

1 Reinig het vet dat uit afdichtingslip gekomen zet lip terug zijn zittende

LET OP: Controleer altijd afdichtingslip rige slijtage beschadigingen. Als overmatige slijtage beschadiging raadpleeg dan onmiddellijk CASE CONSTRUCTION dealer voor inspectie

Spuit dezelfde hoeveelheid vet smeernippel (4) Bereik tegenovergestelde zijde van het draaiplatformlager , maak het vet schoon dat uit afdichtingslip zet afsluitlip weer zijn zittende positie.

Stap start motor zet keerhendel vooruit -

Draai het bovenste frame ° Zet vergrendelingshendel centrale stand, stop motor verwijder

Herhaal procedure beschreven stappen 6 tot nog 3 keer

V oltooi controle van smering aan andere helft van zwenkring. Zorg ervoor dat u smering elke °

Installeer inspectiedeksel (2) voorkant van het bovenste SMIL18CEX0057AA

Stap start motor zet keerhendel vooruitstand. Draai het bovenste structuurframe langzaam tegen klok voltooi drie 360 °

Stop Draai het bovenste structuurframe langzaam met klok mee voltooi drie 360 °

20. Stop rotatie. Zet deurvergrendelingshendel centrale stop motor verwijder

21. Maak het vet dat nog uit afdichtlip van het platformlager gekomen Zorg ervoor dat afsluitlip wordt teruggezet zittende

Maak smeerpunten het draaiplatformlager schoon installeer

V erwijder plug (1) water vettige modder laten Draai plug (1) Monteer afdekking aan onderkant van het lagere frame.

Motorolie filter

V ervers motorolie iedere 500 h

V ervang het motoroliefilter iedere 500 h

Smeermiddel: AKCELA UNITEK 10W -

Hoeveelheid: L ( gal )

OPMERKING: V ervers olie terwijl motor nog warm die manier vloeit olie beter Parkeer machine een rechte vlakke grond. Schakel motor uit verwijder

Open motorkap zet deze vast verwijder

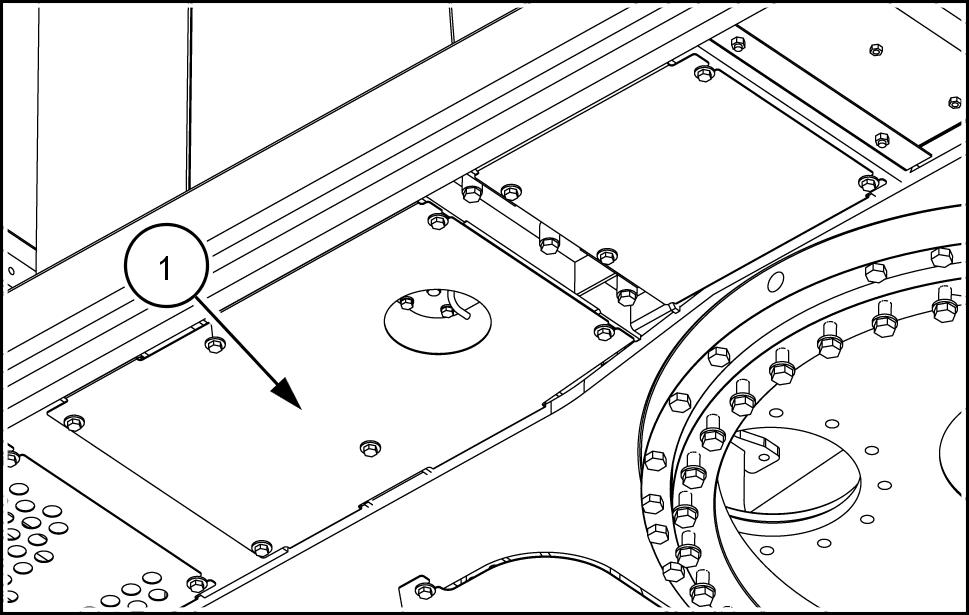

V erwijder het onderste paneel (1) onder het carter

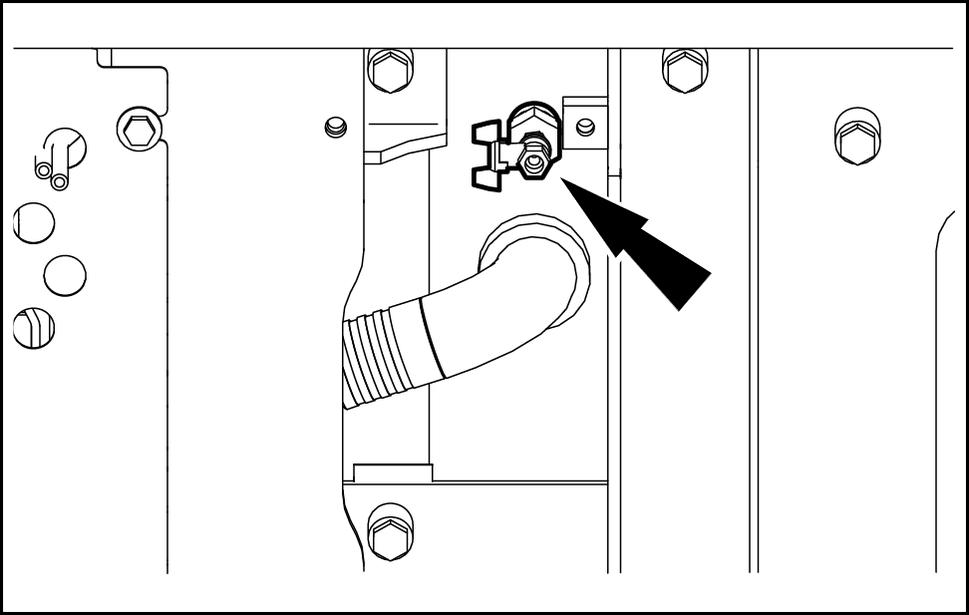

V erwijder beschermdop van aftapklep het toroliecarter

Haal meegeleverde verlengde afvoerslang uit het voorste Schroef het ene uiteinde van verlengde afvoerslang keerklep motor hang het andere uiteinde een bak met voldoende capaciteit afgetapte olie vangen.

V erwijder afvoerslang bevestig beschermdop aftapklep het Breng het onderste paneel (1) Berg verlengde afvoerslang het voorste

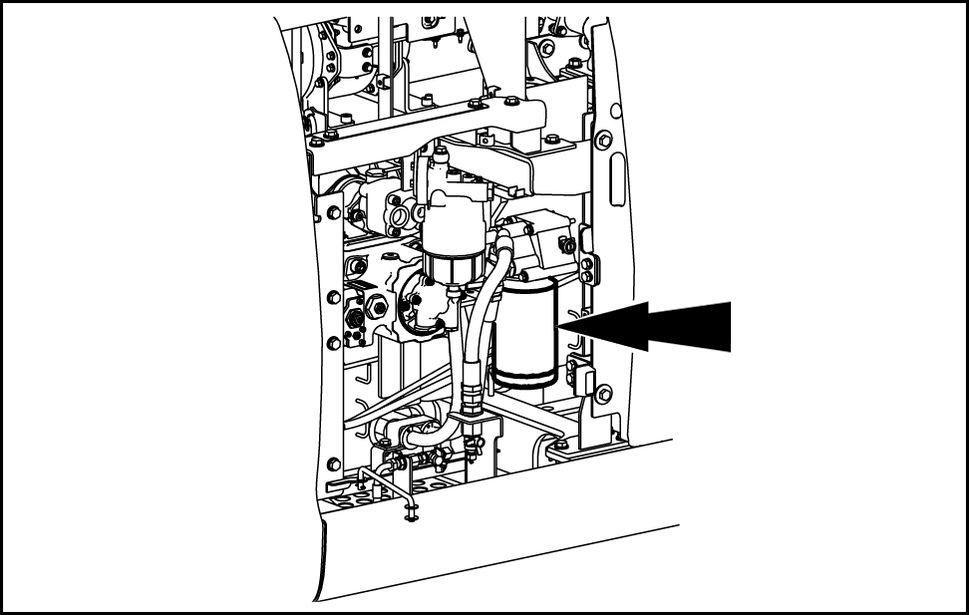

Open het rechterluik. Maak het gebied rond het toroliefilter schoon verwijder het met het bij chine geleverde SMIL15CEX9126AA

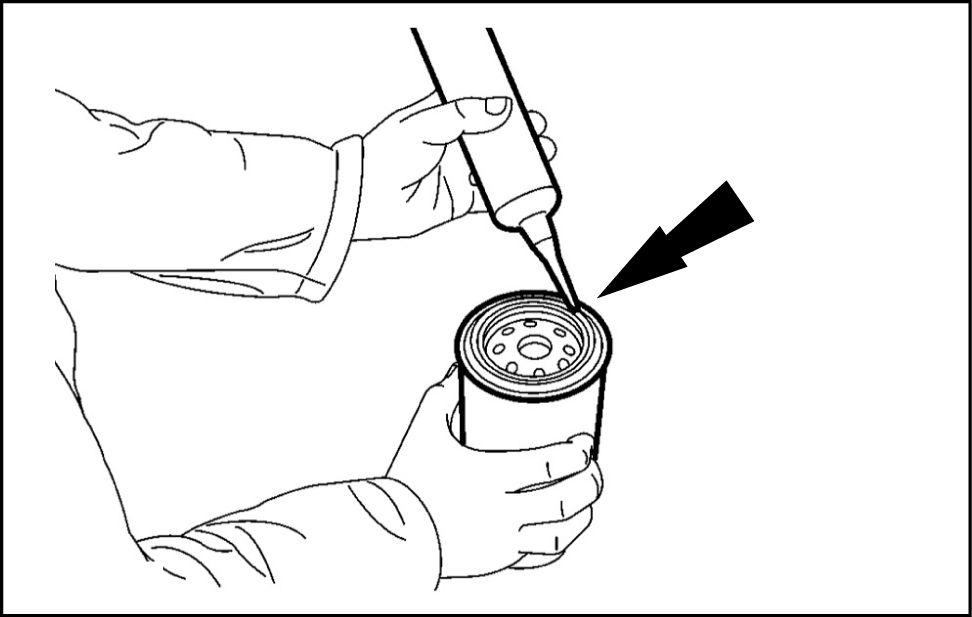

Smeer afdichting van een nieuw filter met een dun laagje olie.

Monteer een nieuw filter . Draai het filter tot ting filterkop raakt draai het dan met hand nog een halve slag verder

OPMERKING: Gebruik geen filtersleutel het filter aan T e vast aanspannen kan het filter dichting ervan SMIL14CEX2751AA 5

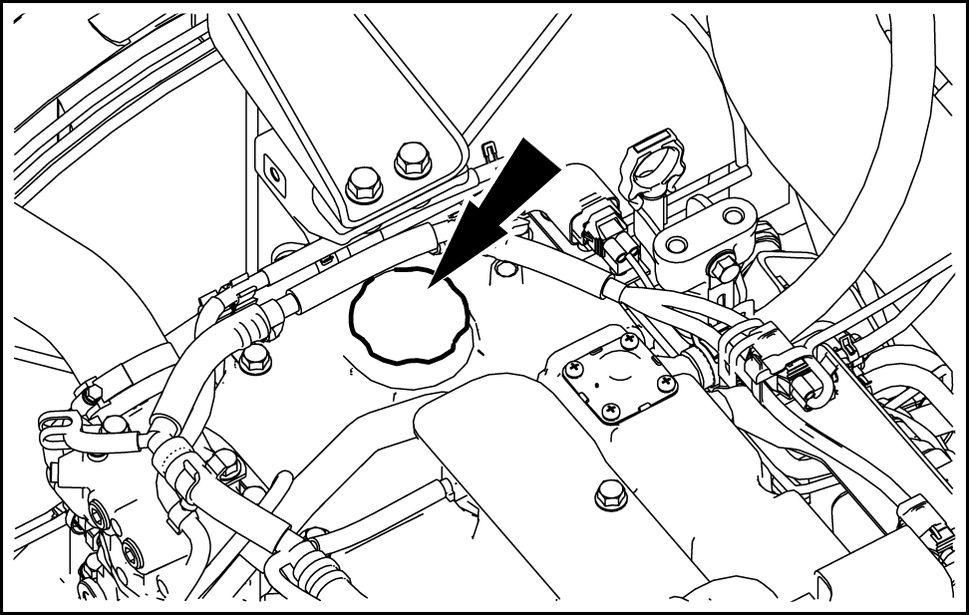

Doe nieuwe motorolie motor Zet vulplug terug.

1 Laat motor meerdere minuten draaien troleren geen lekken

Controleer het oliepeil opnieuw vul indien nodig olie bij.

OPMERKING: wacht altijd min totdat olie het carter teruggevloeid alvorens het oliepeil SMIL15CEX9124AA
