ELIMINACION DEL AGUA DEL FILTRO SEPARADOR DE AGUA
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
CIRCUITO DE CARBURANTE Especificación para el mantenimiento
Purga de aire del circuito de carburante.........................Después de cada llenado Purga del aire del depósito de carburante.............Cada 50 horas o cada semana Purga del separador de agua...................................Cuando se encienda el piloto Purga de los sedimentos del filtro de carburante...........................Cada 100 horas Purga del sistema..............Después de cada operación de servicio en el sistema Cambio del elemento del filtro de carburante................................Cada 500 horas Capacidad del depósito de carburante............................................................40 L Tipo de carburante......................................................................Ver "Ingredientes"
Purga de aire del circuito de carburante
ETAPA 2
ETAPA 1

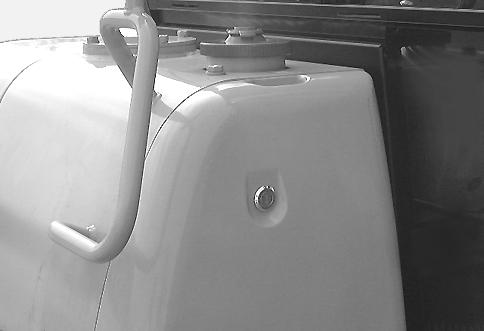

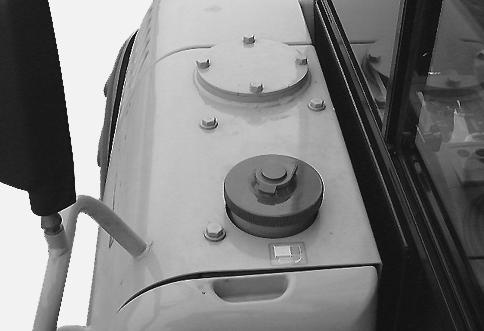

CD99F015 Cerciorarse que haya carburante en el depósito y si no hubiera, llenarlo. Ver "Llenado".

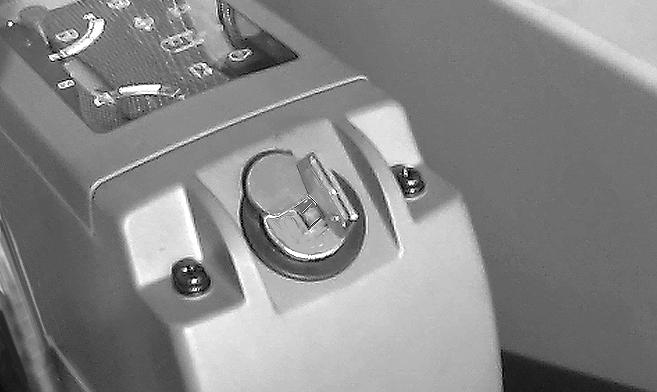

CD98B001 Poner el contactor de arranque en la posición de contacto. El aire se evacuará automáticamente del circuito, aproximadamente cinco minutos después. IMPORTANTE: Repetir la operación si el motor se bloquea al arranque.
100
TRIM THIS EDGE
LEFT PAGE
Filtro de carburante
Se requiere limpiar el prefiltro cuando se vea el flotador en la cuba.
ETAPA 1 ETAPA 4
1

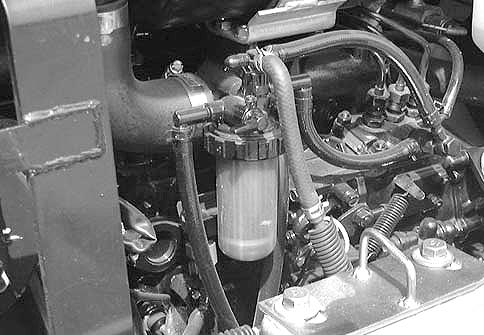

CD99F071 Colocar un recipiente de una capacidad adecuada debajo del depósito. Cerrar el grifo de alimentación de carburante llevándolo a la posición (1).
ETAPA 2
CD99F071 Volver a colocar la cuba y después volver a atornillar el anillo de apriete.
ETAPA 5
2

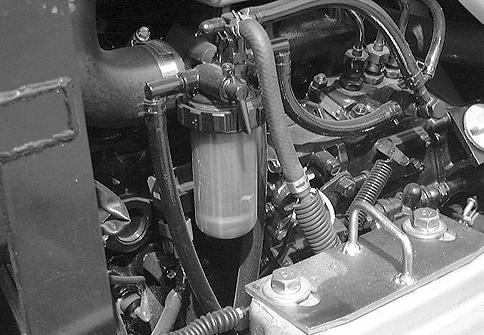

CD99F070 Abrir el grifo de alimentación del carburante llevándolo a la posición (2).
CD99F071 Destornillar el anillo de apriete de la cuba y después retirarla.
ETAPA 3
Vaciar la cuba y después limpiarla con cuidado sin dañar el elemento filtrante. Verificar el elemento filtrante. Cambiarlo si estuviere dañado o sucio.
101
TRIM THIS EDGE
RIGHT PAGE TRIM THIS EDGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
ELIMINACION DEL AGUA DEL FILTRO SEPARADOR DEAGUA Purga del filtro separador de agua
ETAPA 3
ETAPA 1

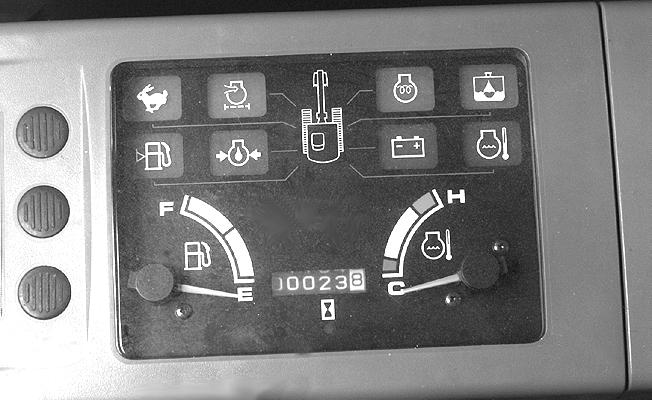

CD98A015 Es necesario purgar el elemento separador de agua cuando se enciende el piloto en el tablero de instrumentos.
ETAPA 2
1

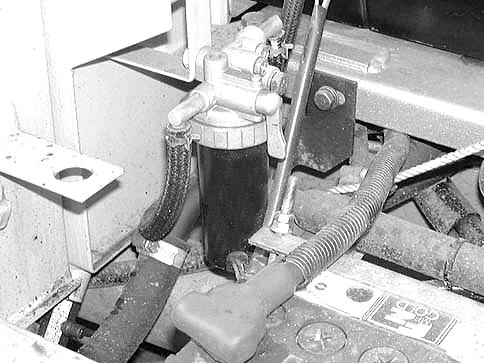

CD99F074 Destornillar el anillo de apriete de la cuba y después retirarla.
ETAPA 4
Vaciar la cuba y después limpiarla con cuidado sin dañar el elemento filtrante. Verificar el elemento filtrante. Cambiarlo si estuviere dañado o sucio.
ETAPA 5

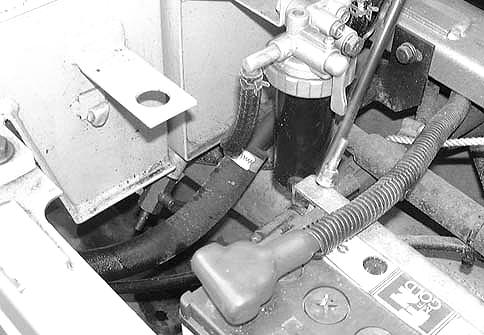

CD99F074 Colocar un recipiente de una capacidad adecuada debajo del depósito. Cerrar el grifo de alimentación de carburante llevándolo a la posición (1).
CD99F074 Volver a colocar la cuba y después volver a atornillar el anillo de apriete.
102
TRIM THIS EDGE
LEFT PAGE
ETAPA 6
2
ETAPA 3

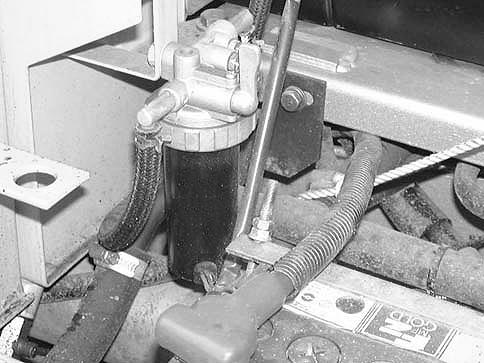

CD99F073 Abrir el grifo de alimentación del carburante llevándolo a la posición (2).
Purga del depósito
ETAPA 1
CD99F075 Colocar un recipiente de una capacidad adecuada debajo del depósito. Abrir el grifo de vaciado y dejar que el carburante sucio fluya.
ETAPA 4
Una vez terminada la purga, poner el grifo en posición de cierre.
Poner el chasis de torreta perpendicularmente al chasis portador. PARAR EL MOTOR y RETIRAR LA LLAVE DEL CONMUTADOR DE ARRANQUE.
ETAPA 2 Llenado
Antes de llenar, cerciorarse que el grifo de vaciado esté en posición de cierre.
ETAPA 1
CD99F007 Con la llave de arranque, abrir el capó lateral derecho.
CD99F015 Limpiar con cuidado el borde del tapón de llenado. Bascular la protección de apertura del tapón y retirar el tapón utilizando la llave del contactor de arranque.
103
