DETECCION DE LAS AVERIAS DEL MOTOR TERMICO

REEMPLAZO DE UNA CUCHARA

Herramientas necesarias

-Un martillo -Un extractor de bronce o de cobre - Una llave de 17 para hexágonos exteriores

Retiro

ETAPA 1

Colocar la cuchara horizontalmente sobre un suelo plano y horizontal. Accionar los mandos del equipo de tal manera que el eje de unión balancín/cuchara no esté sometido a esfuerzo por la carga del balancín.

ETAPA 2

Instalación

ETAPA 1

Volver a colocar las juntas de articulación sobre el resalte de la cuchara. Si fuera necesaria, cambiarlas.

ETAPA 2

Poner en funcionamiento el motor térmico. Mover el balancín a una posición entre las bridas de la cuchara. PARAR EL MOTOR y RETIRAR LA LLAVE DEL CONMUTADOR DE ARRANQUE.

ETAPA 3

PARAR LA MAQUINA y RETIRAR LA

LLAVE DEL CONMUTADOR DE

ARRANQUE.

ETAPA 3

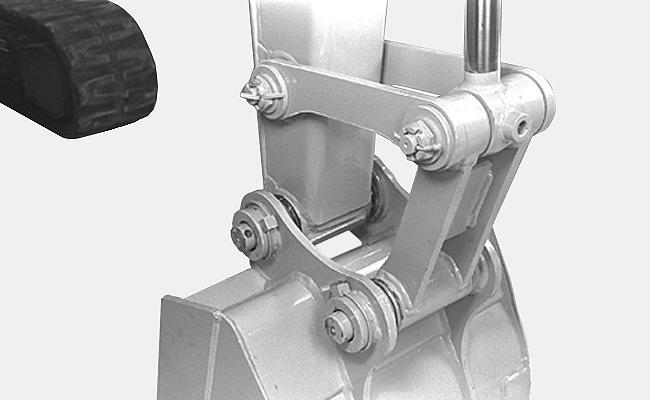

CK98B039

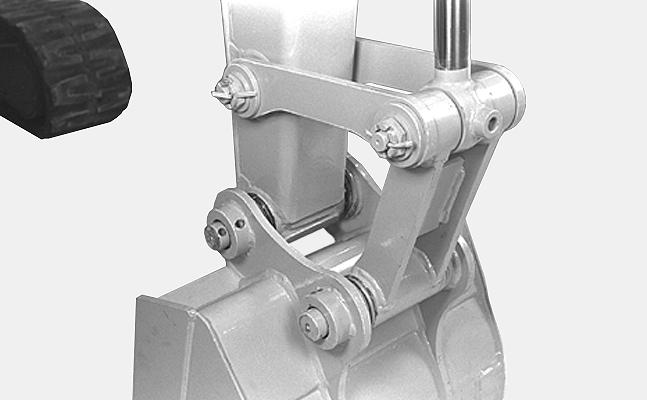

CK98B038 Retirar los pasadores y después sacar los ejes de cuchara.

ETAPA 4

Poner en funcionamiento el motor térmico.

ETAPA 5

Liberar el equipo de la cuchara y recuperar las juntas de articulación. Instalar una varilla a través de las bridas del agujero del balancín.

ETAPA 4

Poner en funcionamiento el motor y levantar la pluma. Sacar el vástago de gato de la cuchara para alinear el agujero de la articulación de basculamiento con los agujeros de la brida de la cuchara. PARAR EL MOTOR y RETIRAR LA LLAVE DEL CONMUTADOR DE ARRANQUE.

ETAPA 5

Volver a colocar el eje de unión balancín/ cuchara y su pasador.

ETAPA 6

Empujar el vástago fuera del agujero del pivote instalando el pasador de pivote de balancín/cuchara. Instalar el pasador de bloqueo. 131

TRIM THIS EDGE

RIGHT PAGE TRIM THIS EDGE

Alt= to hide template informationAlt+ to display template information

Template Name: OM_1_colTemplate Date: 1994_04_29

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

TRIM THIS EDGE

ETAPA 7 ETAPA 8

Empujar las juntas en su sitio. Engrasar las articulaciones.

DESCENSO DEL EQUIPO EN CASO DE AVERIA

En caso de avería del motor térmico con el equipo en posición alta, se puede bajar el equipo hasta el suelo modificando el ajuste de las válvulas de sobrepresión.

ETAPA 1

1 B 1 C

1 A

CD99F058 Bajar el equipo a 30 ó 40 cm del suelo aflojando las contratuercas (1) y después destornillar el tornillo A para la cuchara, el tornillo B para el balancín y el tornillo C para la pluma con miras a que los diferentes elementos puedan bajar bajo el efecto de sus propios pesos.

ETAPA 2

Volver a apretar el tornillo C cuando el equipo se encuentre en la posición deseada.

ETAPA 3

Remolcar la máquina hasta un emplazamiento de seguridad. Ver sección "Instrucciones de utilización", capítulo "Remolcado de la máquina".

ETAPA 4

Colocar el equipo completamente en el suelo, tal como se indica en la Etapa 1. Determinar el origen de la anomalía.

ETAPA 5

Diríjase a su Distribuidor CASE para ajustar las válvulas de sobrepresión.

132

TRIM THIS EDGE

LEFT PAGE

DETECCION DE LAS AVERIAS DEL MOTOR TERMICO

INCIDENTES CAUSAS POSIBLES SOLUCIONES

El dispositivo de arranque no funciona.

Batería descargada Recargar o reemplazar la batería

Cableado desconectado Volver a conectar el cableado Funcionamiento incorrecto del dispositivo de arranque Diríjase a su Interruptor principal defectuoso Distribuidor CASE No hay carburante Llenar el depósito de carburante

Aire en el circuito de alimentación Purgar el circuito de aire

Agua en el circuito de alimentación

Conducto de alimentación obstruido Cambiar el carburante, reparar o reemplazar el sistema de alimentación

Limpiar el circuito

Filtro de carburante obstruido Reemplazar el filtro de carburante

El motor térmico no arranca.

Viscosidad del carburante o del aceite del motor térmico demasiado elevada a baja temperatura Carburante con un bajo índice de cetano Utilizar el carburante o el aceite de motor térmico especificado

Utilizar el carburante especificado

Fuga de carburante debida a un apriete incorrecto de una tuerca de fijación del conducto de inyector Volver a apretar la tuerca

Inyector obstruido Limpiar Juego excesivo de las válvulas

Ajuste incorrecto de la inyección

Desgaste del árbol de levas Funcionamiento incorrecto de la bomba de alimentación

Agarrotamiento del cigüeñal, del árbol de levas de alimentación, del pistón o del cojinete Falta compresión en el cilindro

Alineación incorrecta de los asientos de válvula, resorte de válvula roto, válvula agarrotada Diríjase a su Distribuidor CASE

133
