VEDLIGEHOLDELSE

Udledning tryk i hydrauliske hjælpekredsløb

Det første andet hydrauliske hjælpekredsløb højtrykshydrauliksystemer . Udluft altid trykket før til - eller ler hydraulikslanger mellem maskinen

Anbring maskinen plant sænk styret til stands

Drej tændingsnøglen i

Sæt sikkerhedslåsegrebet i UNLOCK position (frem

For hammerens hjælpekredsløb skal fortsætte følgende måde:

Aktivér hammerens hydraulisk kredsløb ved trykke hammer - trykknappen (1) som sidder panelet (2) højre

Hvis maskinen udstyret med trykknap til hammer , skal den trykkes ind slippes tre gange for udløse trykket.

BEMÆRK: Denne procedure udløser ikke trykket når man udfører indgreb hydrauliksystemet skal man løsne forbindelserne ikke stå i den retning hvor olien strømmer

Hvis maskinen udstyret med det første hydrauliske kredsløb (ekstraudstyr), sidder knappen til betjening den hydrauliske hammer højre betjeningsgreb under I fald skal man trykke slippe den cirka tre gange for lede trykket

BEMÆRK: Denne procedure udløser ikke trykket når man udfører indgreb systemet skal man løsne forbindelserne langsomt, ikke stå i den retning hvor olien strømmer

SMIL19MEX0297BA 9

For det første hjælpekredsløb (ekstraudstyr) skal fortsætte følgende måde:

Hvis maskinen udstyret med bes den frem tilbage tre gange for udløse

BEMÆRK: Denne procedure udløser ikke trykket når man udfører indgreb systemet skal man løsne forbindelserne ikke stå i den retning hvor olien strømmer ud.

SMIL16MEX0558BA

Hvis maskinen udstyret med proportionalkontakt højre Skub den til venstre højre tre gange for udløse

BEMÆRK: Denne procedure udløser ikke trykket når man udfører indgreb systemet skal man løsne forbindelserne ikke stå i den retning hvor olien strømmer

Hvis maskinen udstyret med andet hydraulisk kredsløb (ekstraudstyr), gøres følgende: Skub den venstre proportionalkontakt til venstre højre cirka tre gange for udløse trykket.

BEMÆRK: Denne procedure udløser ikke trykket når man udfører indgreb systemet skal man løsne forbindelserne ikke stå i den retning hvor olien strømmer SMIL19MEX0296BA

Udluftning brændstofsystem

Brændstofsystemet skal udluftes i følgende tilfælde:

• T anken kørt helt

• Brændstof filteret blevet

• Brændstofsystemets komponenter afmonteret i bindelse med service eller

• Maskinen har holdt stille i længere end

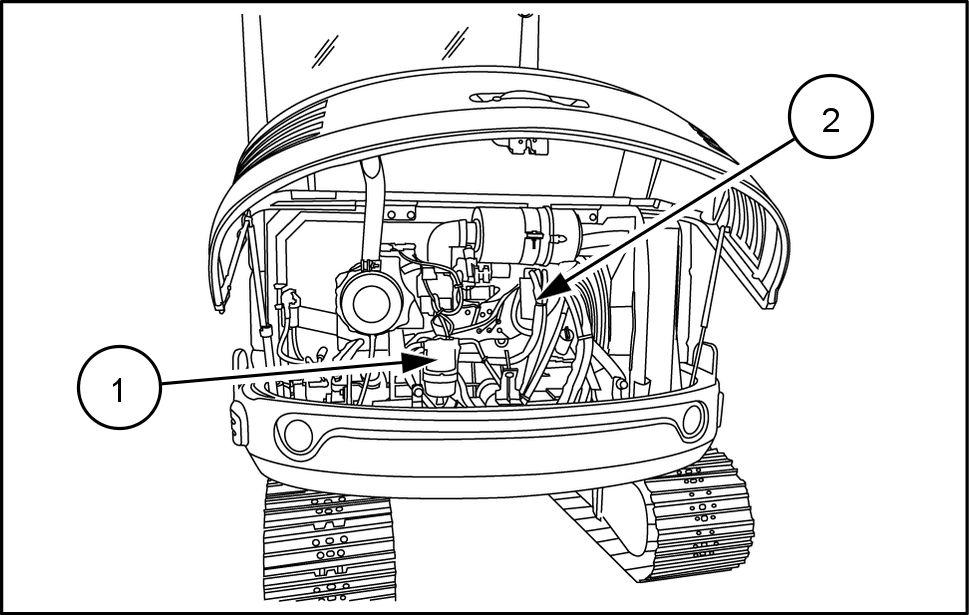

Find vandudskilleren (1) brændstof filteret (2) inde i motorrummet.

Fyld brændstoftanken med korrekt

SMIL16MEX0599AA

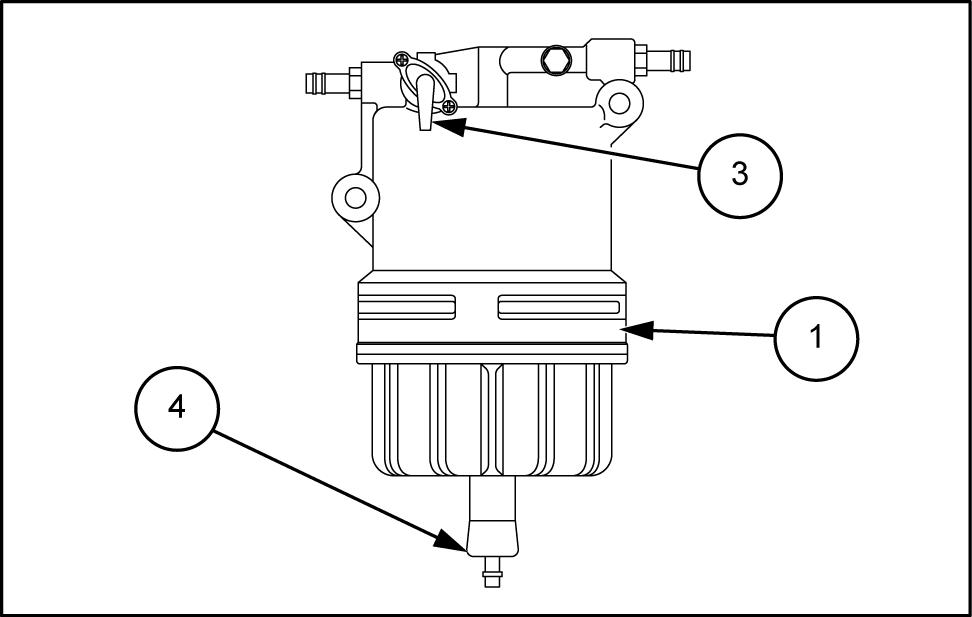

Åbn hanen (3) der sidder vandudskilleren (1)

Løsn udluftningsproppen (4) der sidder leren (1)

SMIL16MEX3172AB 2

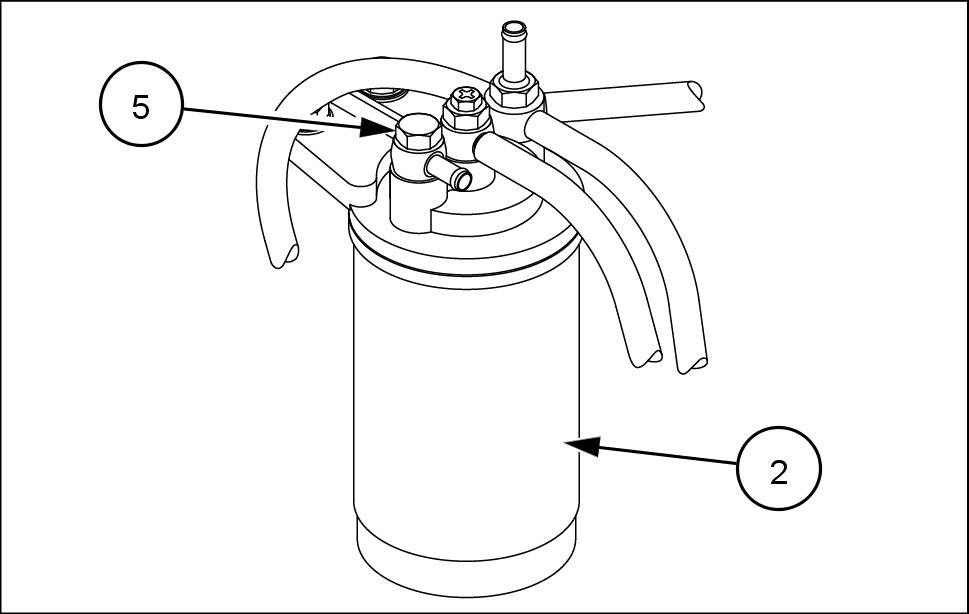

Løsn udluftningsproppen (5) , der sidder filteret (2) .

Stram udluftningspropperne (4) (5) når der ikke længere kommer bobler

SMIL16MEX0625AA 3

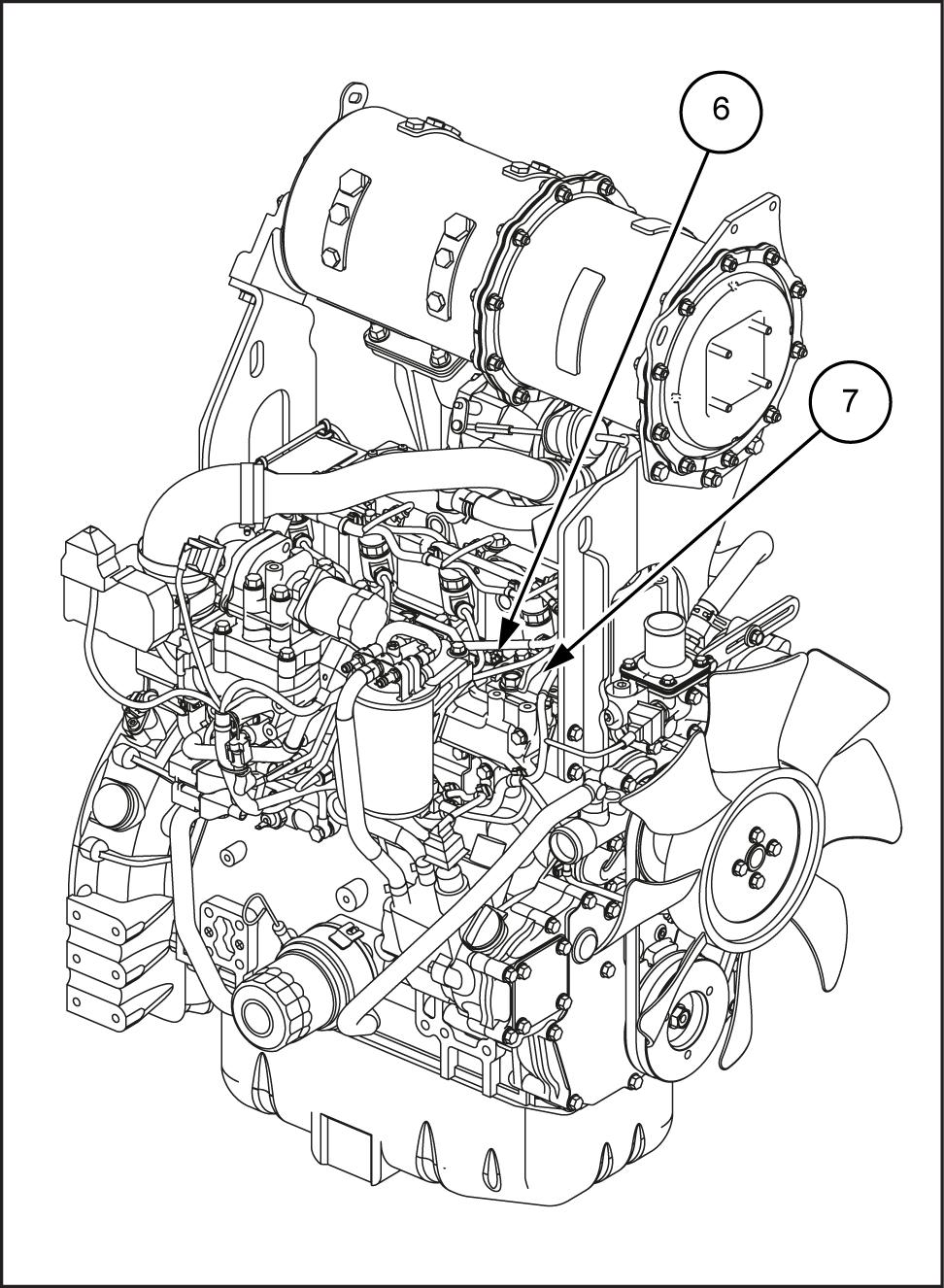

Åbn udluftningshanen (6) der sidder oven stofindsprøjtningspumpen (7)

Drej tændingskontakten over hold den i denne stilling i – s for betjene pumpen (7)

Drej tændingskontakten til positionen OFF .

Åbn udluftningshanen (6) der sidder oven brændstofindsprøjtningspumpen (7) .

1 Luk udluftningshanen (3) der sidder ren (1) efter

NB: Hold altid udluftningshanen (6) , der sidder brændstofindsprøjtningspumpen (7) , lukket bortset fra når brændstofsystemet ellers kan det forårsage motorstop.

Beskyttelse elektroniske / elektriske systemer i forbindelse med batteriopladning eller svejsning

F Are

Forkert betjening eller vedligeholdelse denne maskine kan medføre ulykker

Alle uautoriserede ændringer denne maskine kan medføre alvorlige konsekvenser . Kontakt autoriseret forhandler vedr . ændringer , tilføjelser eller modifikationer , der kan være nødvendige for denne maskine. Undlad udføre uautoriserede ændringer .

Hvis anvisningerne ikke overholdes, vil det medføre dødsfald eller alvorlig personskade. D0030A

Adv Arsel

Batterisyre giver alvorlige forbrændinger Batterier indeholder

Undgå kontakt med hud, øjne beklædning. Forholdsregel (udvortes) - skyl med vand. Forholdsregel (øjne) - skyl med vand i minutter , søg straks Forholdsregel (indvortes) - drik store mængder vand eller mælk. Forsøg ikke fremkalde opkastning. Søg omgående lægehjælp.

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W01 1

Når der skal udføres svejseopgave undervognen eller som godkendt CASE CONSTRUCTION i overensstemmelse med dennes anvisninger , frakobles generatorens ledninger instrumentbrættets stik svejseapparatets stelkabel forbindes til hvorpå svejsearbejdet skal Forbind aldrig svejseapparatet til når der skal svejses overstrukturen (eller ratets jordkabel aldrig forbindes til hydrauliksystemets komponenter

Overhold altid følgende for undgå beskadigelse det elektroniske / elektriske system:

• Slut eller afbryd aldrig ladesystemets kredsløb (herunder batteriets forbindelser), mens motoren i

• Kortslut aldrig nogen ladekomponenterne

• Sørg for sætte batteriafbryderen i positionen O (OFF position) eller afbryd før svejser skinen.

• Afmontér altid det negative kabel fra når batteriet i maskinen oplades ved hjælp batterioplader .

NB: anbring klemmen til svejsemaskinens jordkabel tæt som muligt Hvis svejsningen der sted i nærheden skal modulet fjernes fra Lad aldrig svejsekablerne ligge på, i nærheden eller tværs ledningsnet eller niske komponenter under svejsning.

NB: hvis der skal foretages svejsning enten enheden eller skal batteriets jordkabel kobles fra maskinens Manglende overholdelse dette medfører beskadigelse det elektroniske overvågningssystem

Indkøringsperiode

Motorolie - filter

Udskift motorolie motoroliefilter efter første 250 h

NB: Hvis motoren anvendes med brændstof med højt svovlindhold [ % ( 500 ppm ) ≤ svovlindhold ≤ % ( 5000 ppm )], skal motorolien skiftes med kortere rum (cirka det halve).

NB: Hvis motoren anvendes med brændstof med højt svovlindhold [ % ( 5000 ppm ) ≤ svovlindhold ≤ 1 % ( 10000 ppm )], skal motorolien oliefilteret skiftes med kortere mellemrum (cirka det

Skift motorolie motoroliefilteret som beskrevet side Motorolie - filter

T

Andhjulsanordning Til Reduktion Svingninger

Udskift olien i krøjereduktionsgearet efter første 250 h

For udskifte krøjereduktionsgearets olie skal man følge anvisningerne side 6 -

T

Andhjulsanordning Til Reduktion Svingninger

Smør krøjereduktionsgearet efter første 250 h .

For smøre krøjereduktionsgearets skal man følge visningerne side 6 -

Brændstoffilter

Udskift brændstof filteret efter første 250 h

Udskift brændstof filteret som beskrevet siden 6 -

Hydraulik - returoliefilter

Udskift hydraulikoliens returfilter efter første 250 h

Udskift hydraulikolie - returfilteret igen, som beskrevet siden 6 -

BEMÆRK: Udskift hydraulikolie - returfilteret for hver 100 h hvis den hydrauliske hammer anvendes

Styrefilterenhed

Udskift pilot line - filteret efter første 250 h

Udskift styreledningfilteret som beskrevet den 6 -

BEMÆRK: Udskift styreledningfilteret for hver 100 h hvis den hydrauliske hammer anvendes kontinuerligt.

Reduktionsgear

Udskift olien i kørereduktionsgearene efter første 250 h

For udskifte kørereduktionsgearets olie skal man følge anvisningerne side 6 -

Brændstofilter / vandudskiller

Udskift brændstof filterets vandudskiller efter første 250 h

Udskift brændstof filterets vandudskiller som beskrevet siden 6.

Smørepunkter (Bommens drejecylinder)

Smør bommens drejecylinder efter første h

Smør bommens drejecylinder som beskrevet siden 6 -

Tilspændingsmomenter Kontroller tilspændingsmomentet efter første h 6 - vedrørende tilspændingsmomenter

Smørepunkter (Bom arm)

Smør armen svingsystemet for hver h eller hver dag efter første 100 h

For smøre armen side 6.

For hver timer

Motoroliestand

Kontrollér motoroliestanden for hver h eller hver dag

Smøremiddel: CASE AKCELA UNITEK 10W -

Parkér maskinen fast plan Stands tag tændingsnøglen

Når motoren har været standset i min eller åbnes

Fjern oliemålepinden (1) , tør olien målepinden med ren

Sæt oliemålepinden (1) helt ind i træk den
