INSTRUMENTER BETJENINGSGREB
Højre betjeningsgreb:
Advertisement

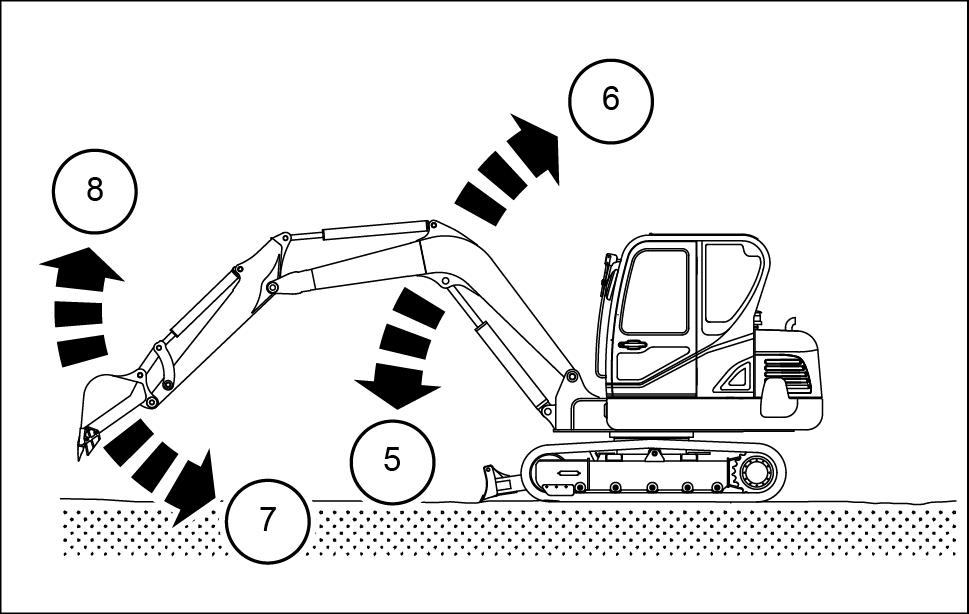

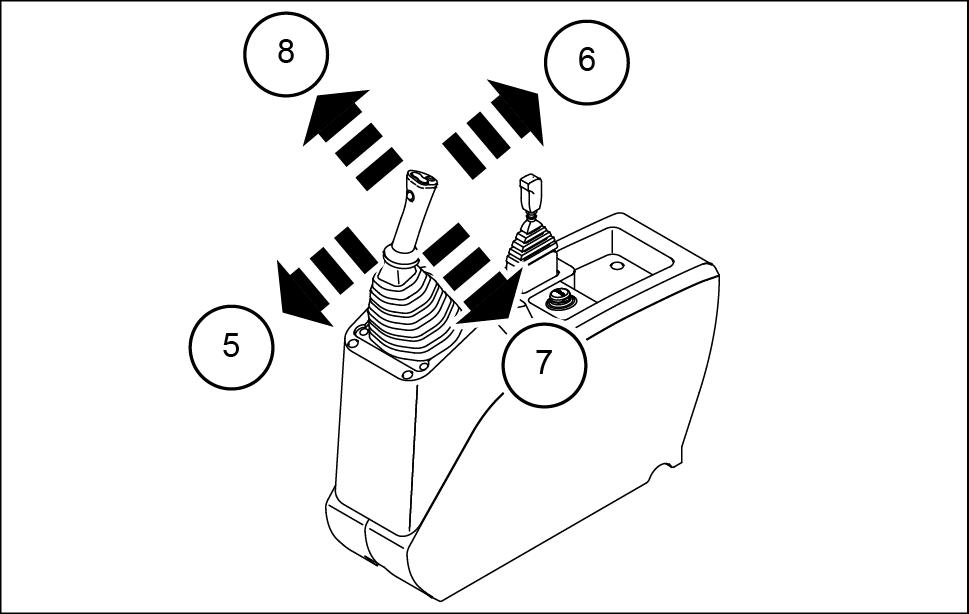

Bommen
Bommen

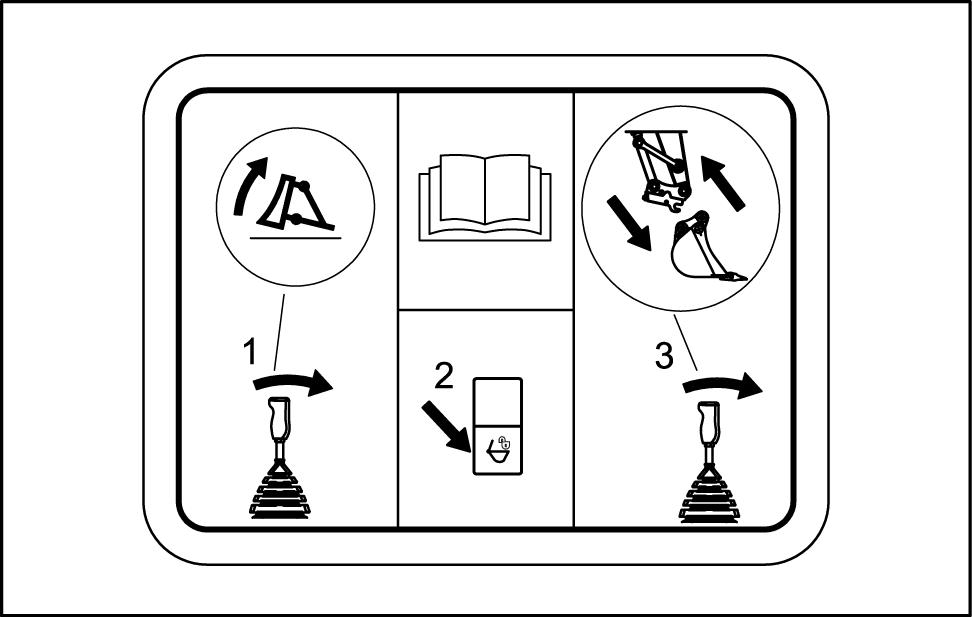

Skovlen lukkes
Skovlen åbnes
BEMÆRK: Hastigheden for bommens skovlens bevægelser afhænger styregrebets I mellempositionen kan begge bevægelser udføres sam-
Køregreb pedaler

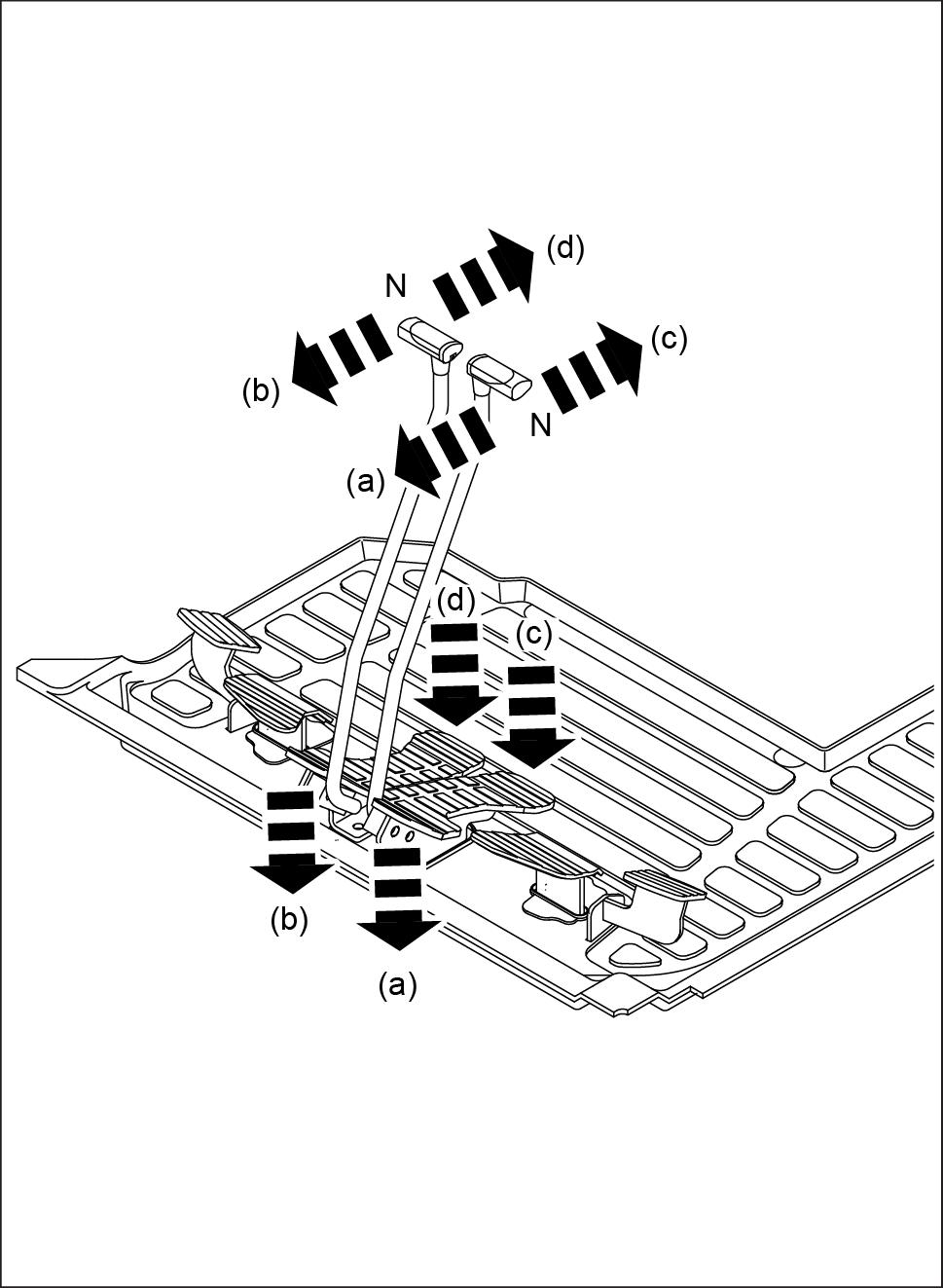

Køregrebene pedalerne bruges til flytte
(N) : neutral
(a) + (b) : maskinen kører
(c) + (d) : maskinen kører
(b) + (c) : modsat samtidig rotation bælterne med deraf følgende rotation maskinen mod uret omkring dens
(a) + (d) : modsat samtidig rotation bælterne med deraf følgende rotation maskinen med uret omkring dens midterakse.
(a) , (b) , (c) , (d) : positioner , hvor der kun køres med Som følge heraf styrer maskinen ved dreje omkring det der står

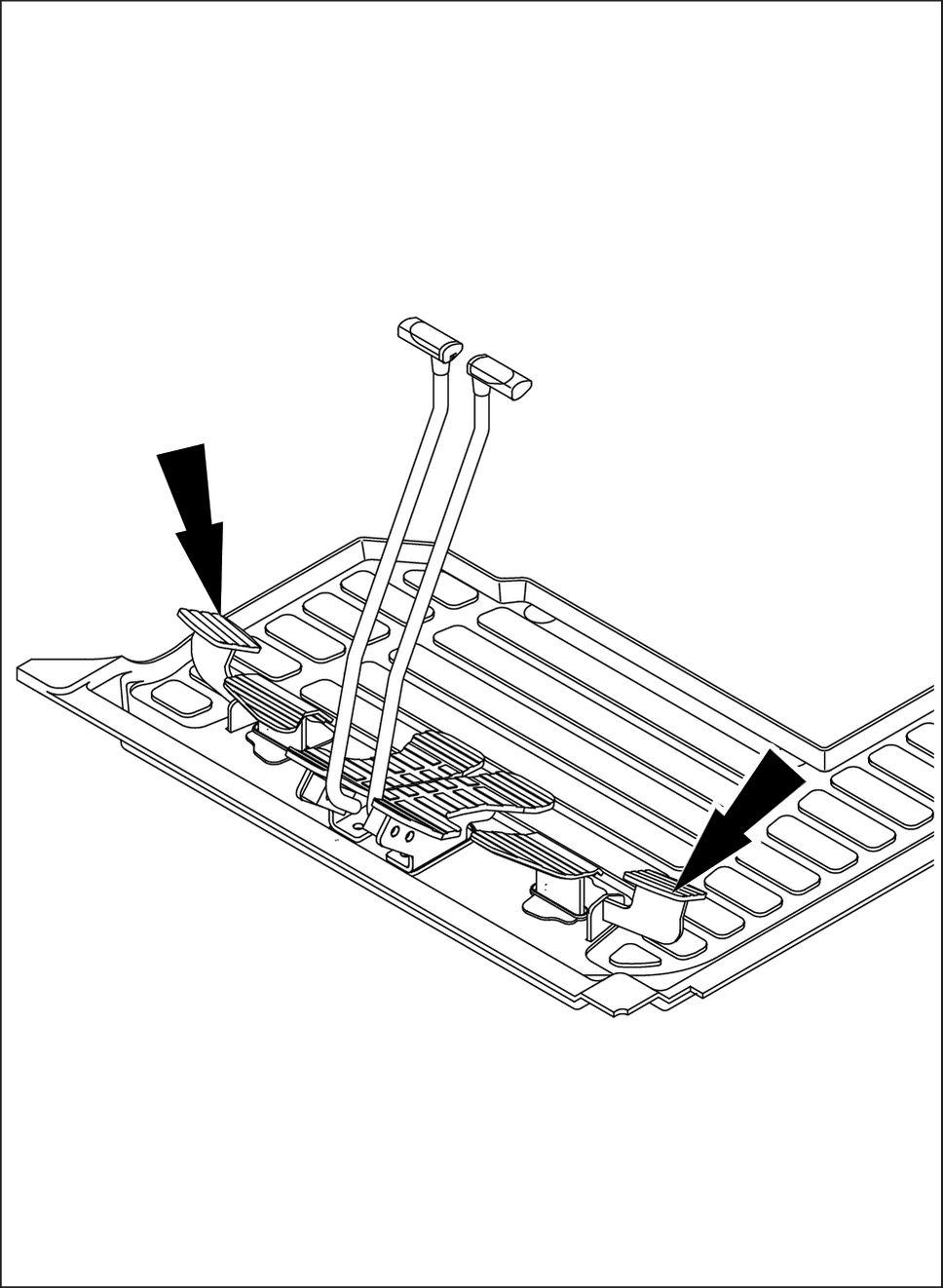

Pedal til krøjning bom
Denne pedal bruges til krøje bommen til højre til T ræd pedalen bagud (1) for dreje bommen til T ræd pedalen fremad (2) for svinge bommen til
NB: Vær særligt opmærksom når bommen svinges til stre side: redskabet kan støde sammen med førerhuset.
NB: Sørg for fjerne svingbommens låsestift før arbejde med maskinen Sørg for indsætte bommens låsestift når maskinen parkeres. SMIL16MEX0495BA

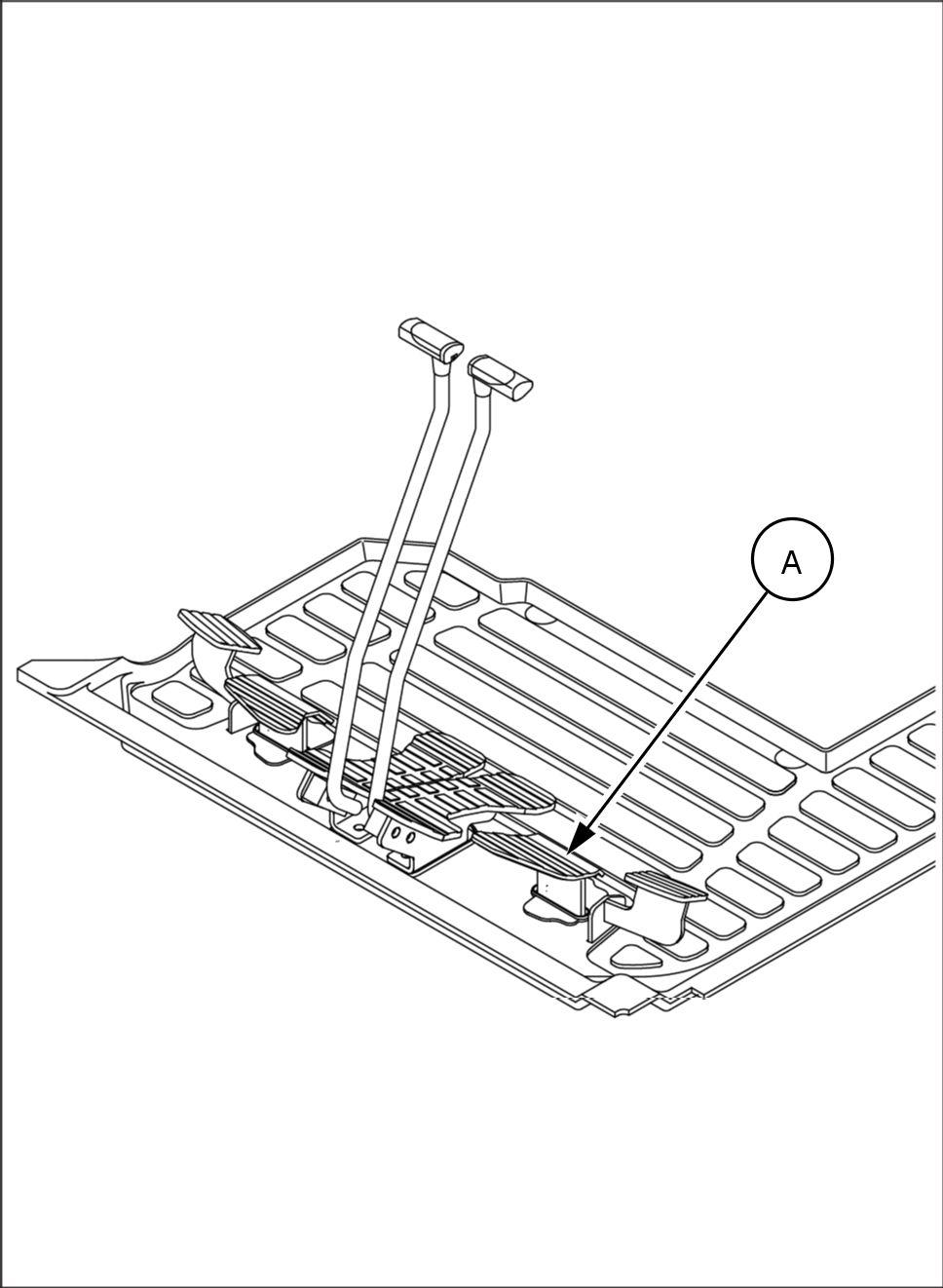

Ekstra pedal (hvis monteret)
Den ekstra pedal (A) gør det muligt kontrollere det primære ekstra hydraulikkredsløb. Kredsløbet net til betjene redskaber såsom hydrauliske hamre eller hydrauliske tænger

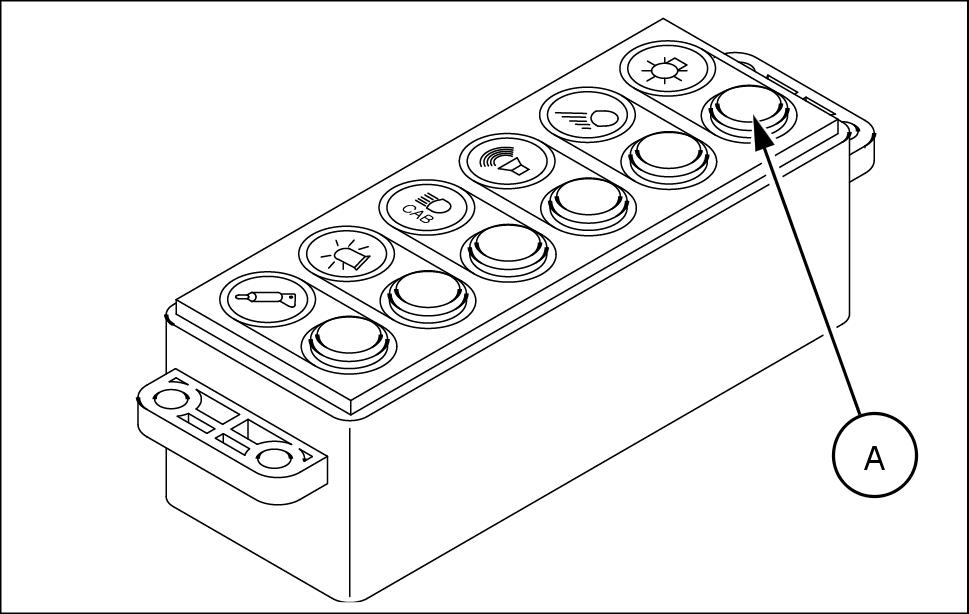

Hammeren kan også betjenes ved hjælp der placeret det højre

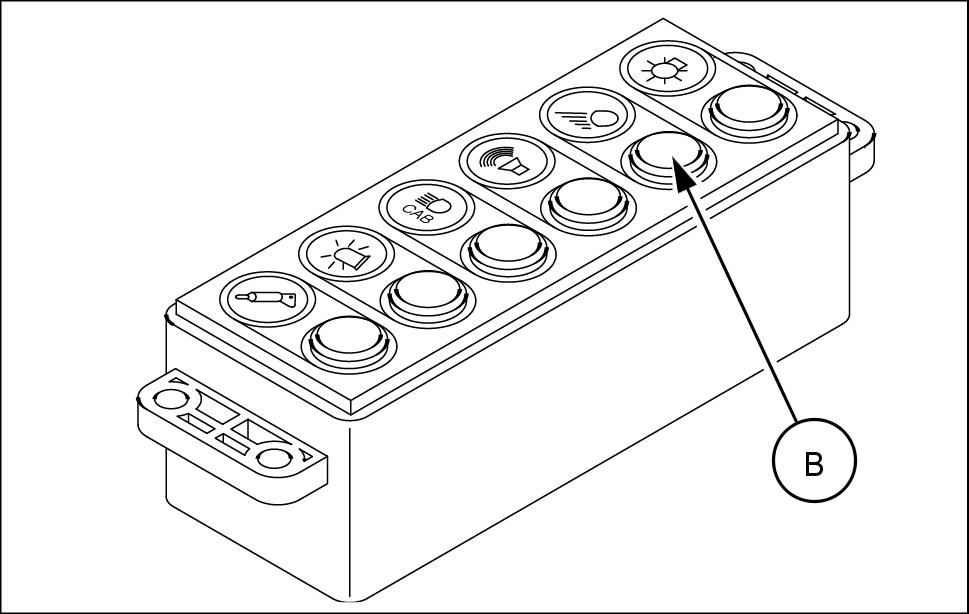

BEMÆRK: Hammeren betjenes når kontakten til valg hammer kontaktpanelet SMIL16MEX0495BA
Forrude FORSIGTIG
Risiko for komme i klemme! Sørg for , følger instruktionerne i denne håndbog korrekt ved håndtering forruden. Hvis ikke håndterer forruden korrekt, kan den glide beskadige dine fingre eller hænder . Hvis anvisningerne ikke kan det medføre mindre eller middelsvære personskader C0045A
Åbning

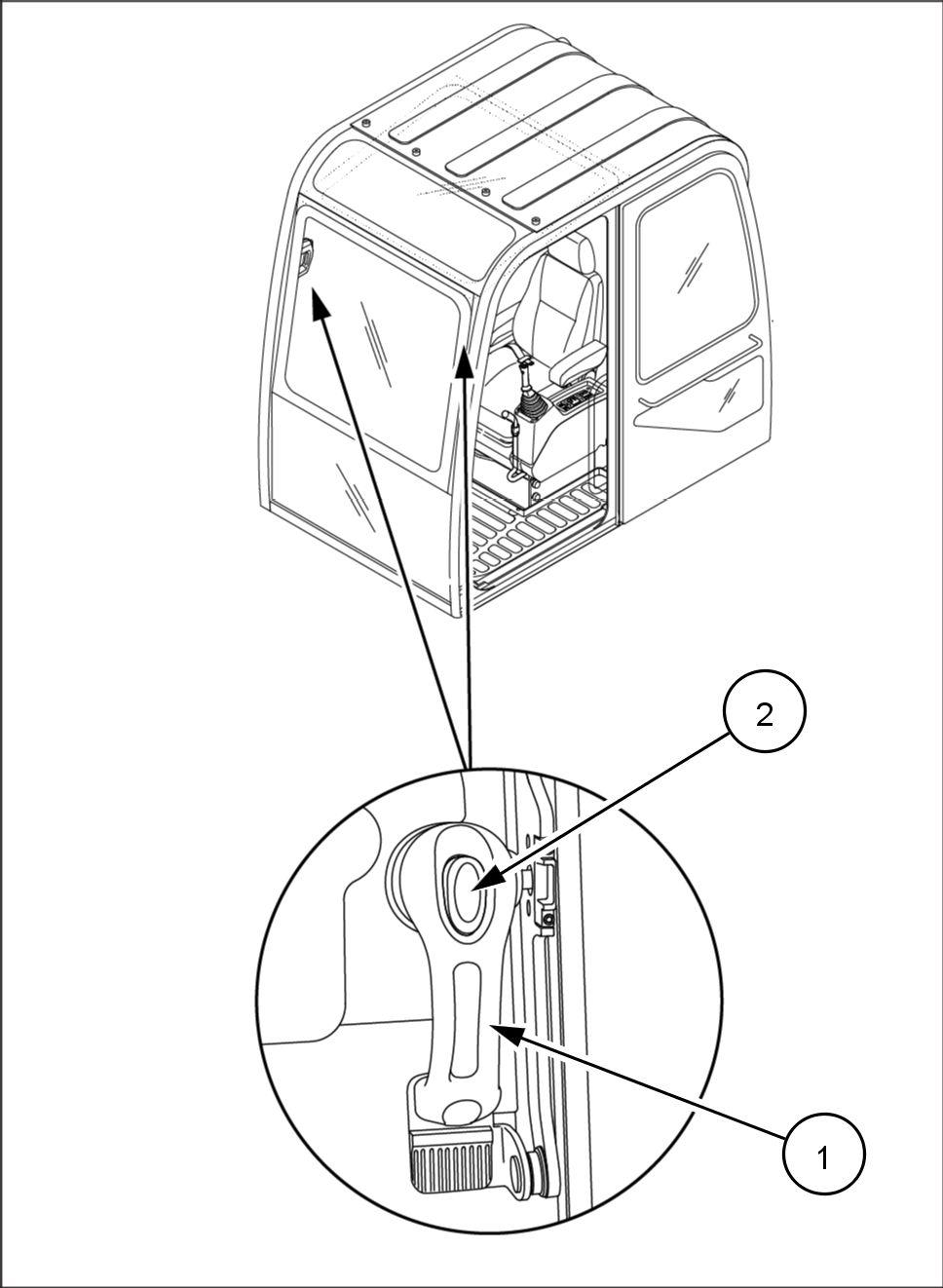

Hold grebene (1) der sidder begge sider forrudens
T ryk knapperne (2) grebene (1)
Flyt grebene (1) indad for frigøre
Skub forruden
Slip begge greb forsigtigt indtil låsepalerne i låst
Lukning
Hold grebene (1) der sidder begge sider forrudens
T ryk knapperne (2) grebene (1)
Flyt grebene (1) indad for frigøre
Hold begge greb (1) træk forruden
Slip begge greb forsigtigt indtil låsepalerne i låst
Betjeningsfunktioner i venstre side

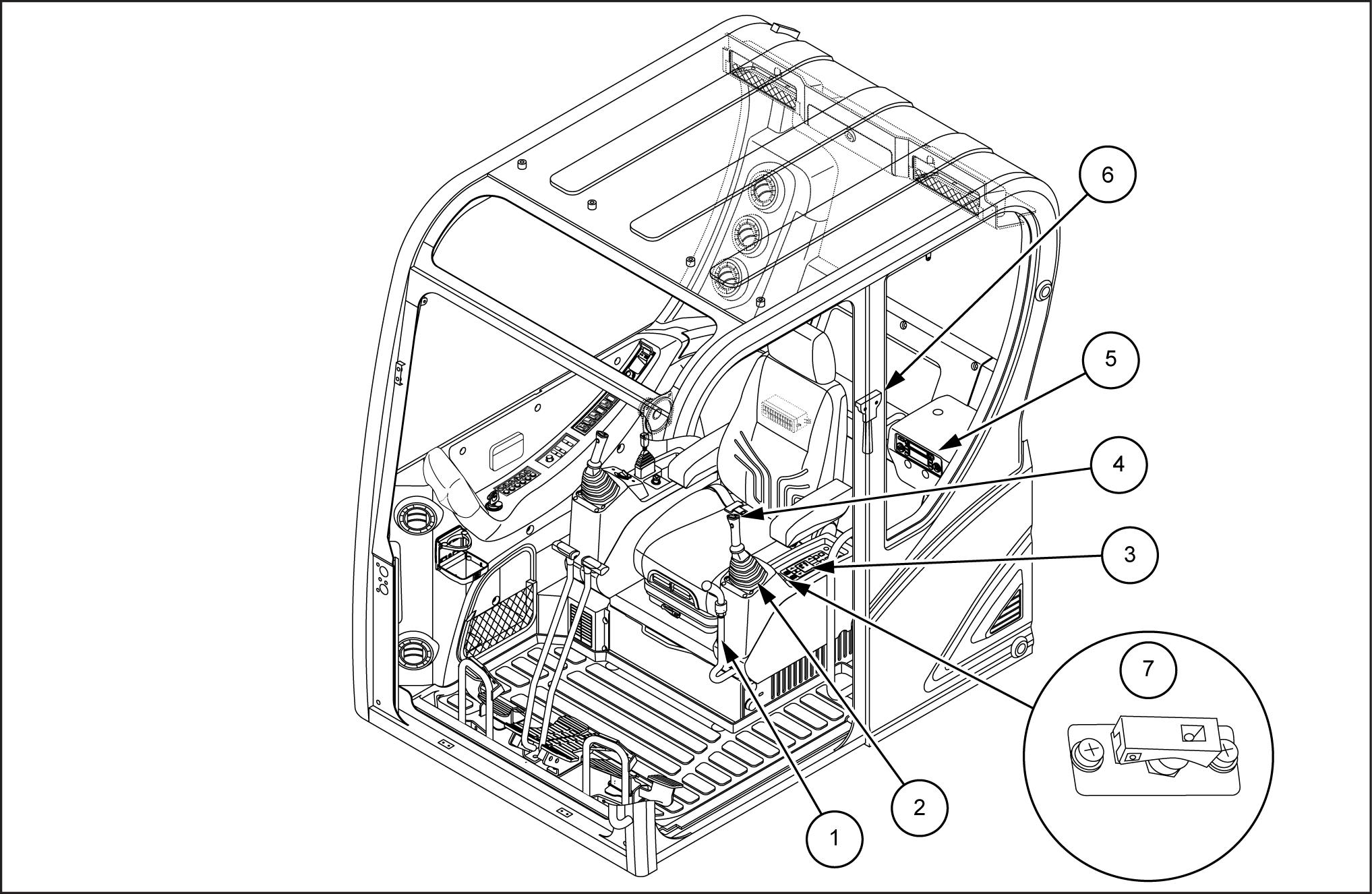

Betjeningsfunktioner i venstre side
(1) Sikkerhedslåshåndtag (se side 3 -
(2) V enstre betjeningsgreb (se side 3 - 7
(3) Kontrolpanel til aircondition (se side 3 - )
(4) Hornkontakten placeret for enden venstre betjeningsgreb. Når der trykkes lyder
SMIL16MEX3222FB 1
(5) Radio (se side 3 -

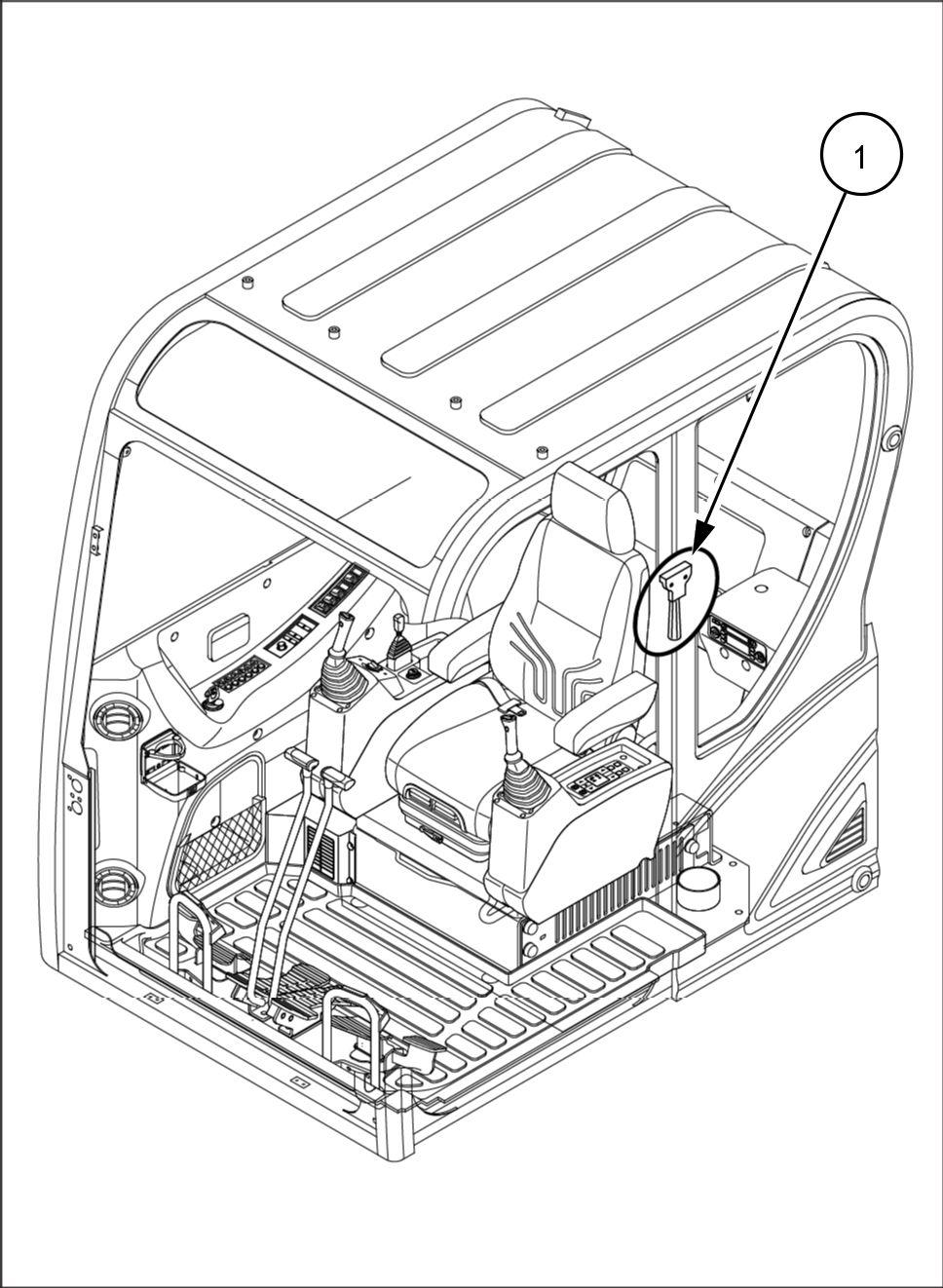

(6) Nødudgangshammer (se side 3 -
(7) Kontakt til hydraulisk lynkoblingssystem (ekstraudstyr)
Kontakt til hydraulisk lynkoblingssystem (ekstraudstyr)
Kontakten til hydraulisk lynkoblingssystem (7) anvendes til deaktivere det hydrauliske lynkoblingssystem.

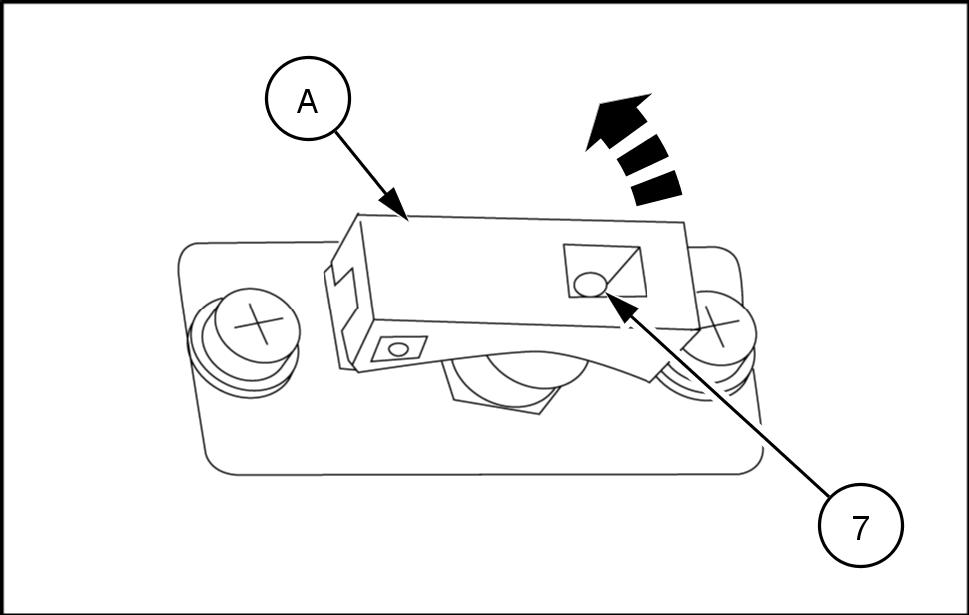

Denne kontakt har vippefunktion (A) for forhindre utilsigtet betjening kontakten. T ræk vippefunktion (A) i pilens retning for bruge
Summeren lyder , når kontakten til det hydrauliske lingssystem trykkes ned for frakoble den bevægelige Summeren stopper , når kontakten slippes for koble den bevægelige krog.
Gør følgende for til - eller frakoble redskab: Placer redskabet i sikkerhedsposition til frakobling. Placer dozerbladet helt oppe ved trække dozergrebet tilbage.
T ræk dozerbladet let ned for tage eventuelt overtryk det indre
T ræk vippefunktionen (A) , tryk derefter rende kontakten til det hydrauliske stem (7) .
BEMÆRK: Med dozergrebet trukket tilbage aktiveres lynkoblingens låsetapper
T ræk dozergrebet tilbage for frakoble redskabet. Slip træk vippefunktionen ned til den oprindelige
Sikkerhedslåsegreb
Adv Arsel
Utilsigtet maskinbevægelse!
Når bliver nødt til forlade skal altid sætte sikkerhedsgrebet i LÅST Hvis sikkerhedsgrebet låst op, betjeningsgrebet flyttes uventet, der risiko for , der kan ske alvorlig ulykke.
Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig
Forsigtig
Fare for falde!
Brug aldrig betjeningsgreb som når stiger ind Stig altid ind maskinen sikker vis. Oprethold trepunktskontakt med trin, stiger / eller håndtag.
Hvis anvisningerne ikke overholdes, kan det medføre mindre eller middelsvære personskader .

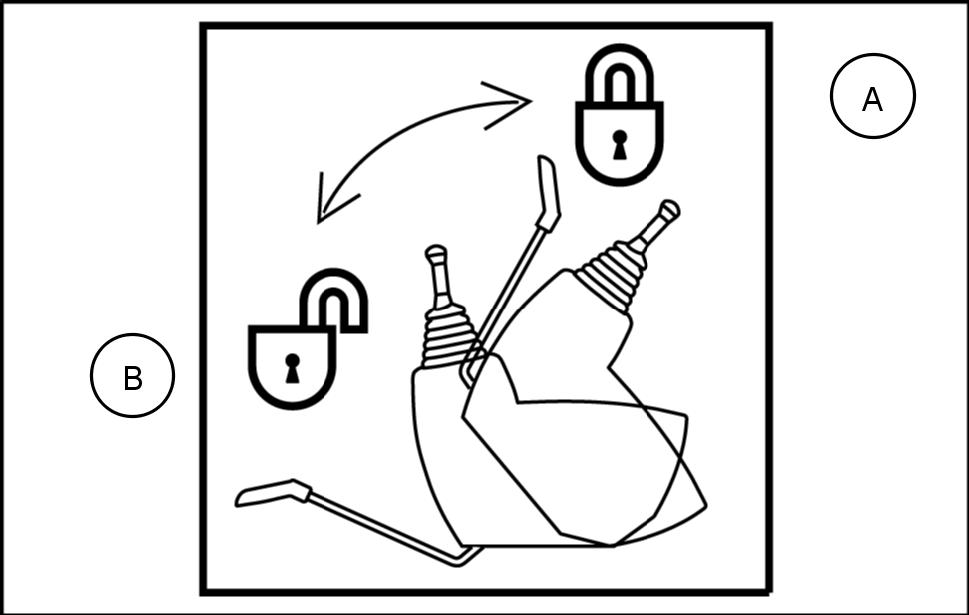

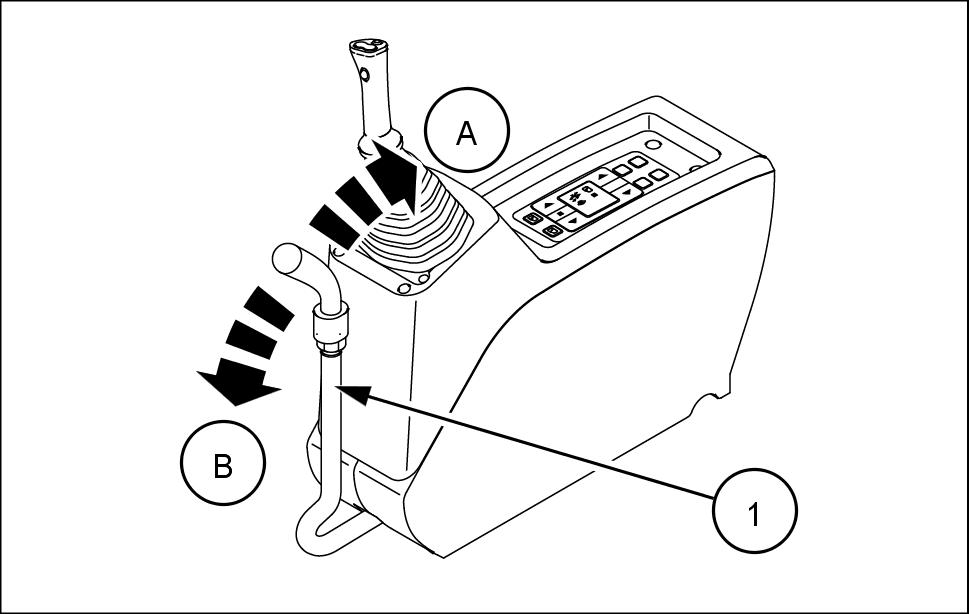

Låsegrebet har positioner:
Låst position: når låsegrebet (1) i låst position (A) , alle funktioner
Oplåst position: når låsegrebet (1) i oplåst position (B) , alle funktioner
Styring opvarmning, ventilation eller aircondition
SMIL16MEX0501EA 1

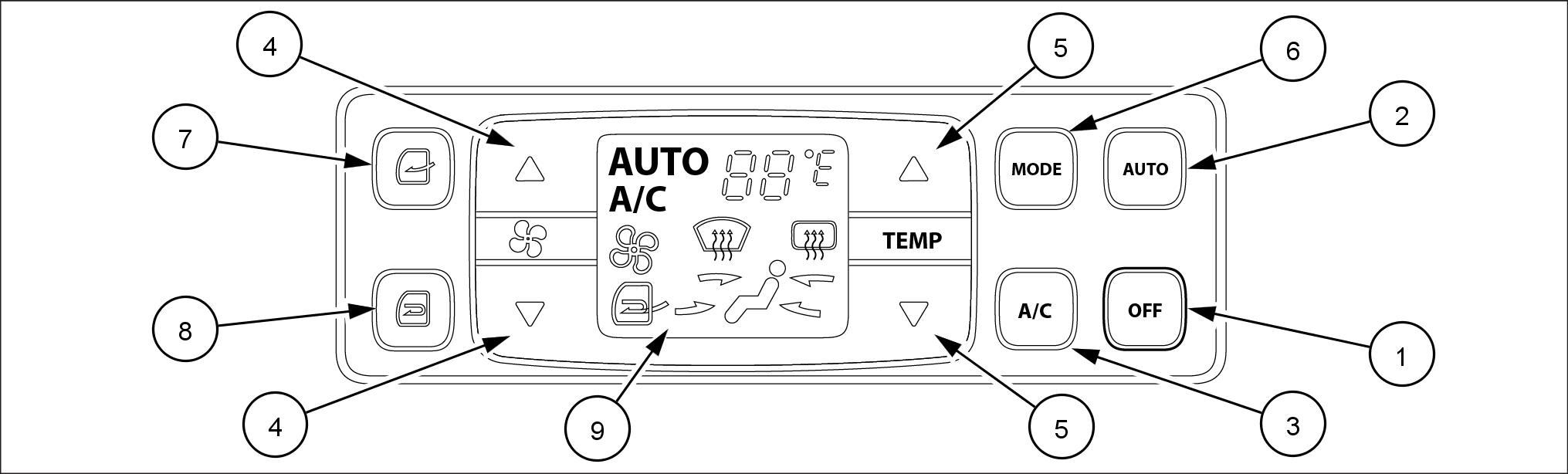

OFF trykknap AUT O trykknap
Aircondition A / C trykknap
T rykknap til regulering blæserhastighed
T rykknapper til temperaturindstilling

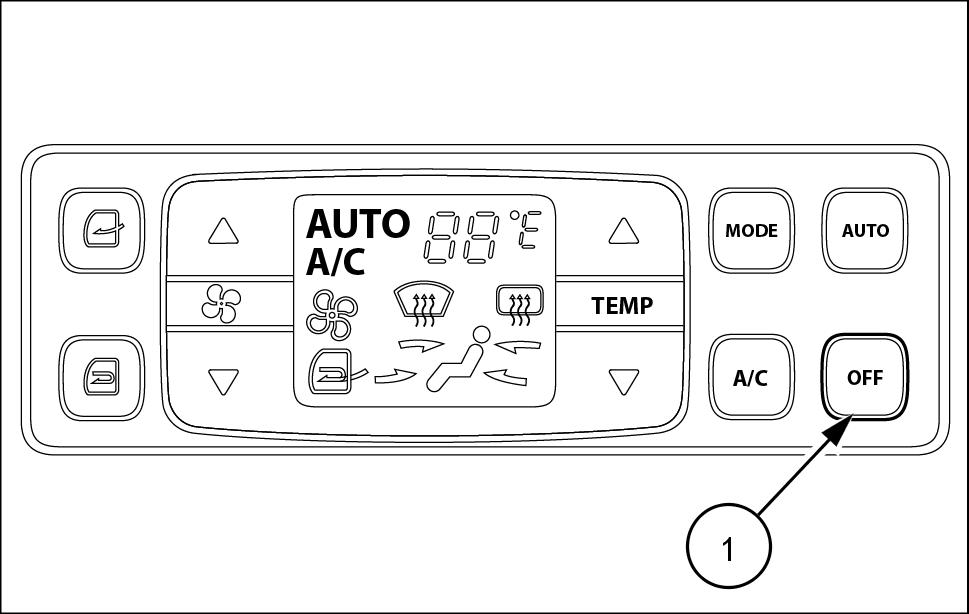

OFF trykknap
Denne trykknap (1) bruges til tænde slukke for
MODE trykknapper
T rykknap til frisk luft
T rykknap til luftrecirkulation
Display
BEMÆRK: Når systemet slås arbejder det i den sidst valgte SMIL16MEX0571AA
AUT O trykknap

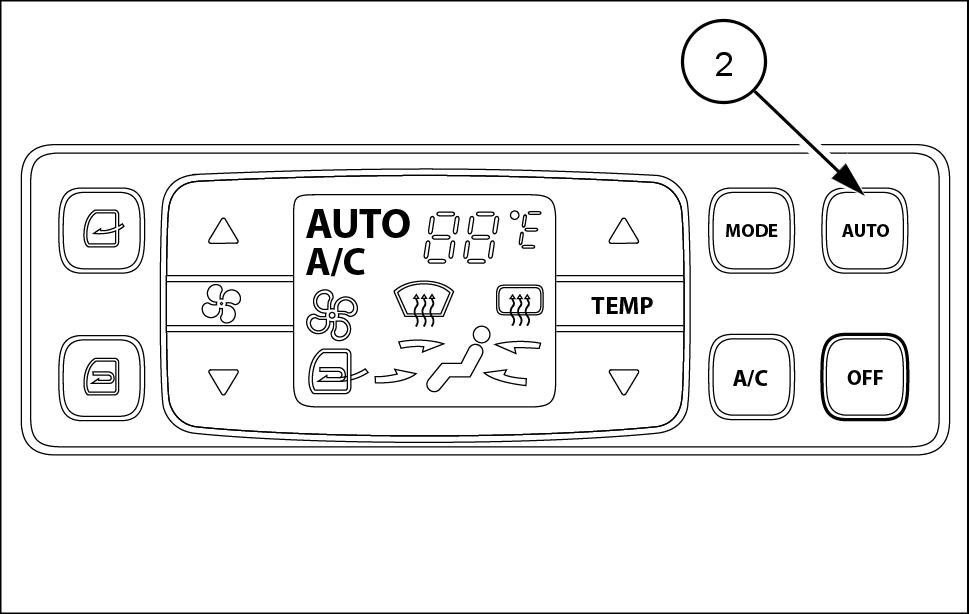

T rykknappen (2) bruges til automatisk indstilling luftstrømmens retning samt start
AUT O vises
I tilstanden AUT O holder airconditionsystemet systemet automatisk optimale betingelser i henhold til temperaturindstillingen ved registrere temperaturen udendørs inde i SMIL16MEX0571AA
Aircondition A / C trykknap
BEMÆRK: Brug klimaanlægget mindst gang ugen, selv det kun i kort
BEMÆRK: Når man bruger det alle førerhusets vinduer døre Luftdyserne skal være

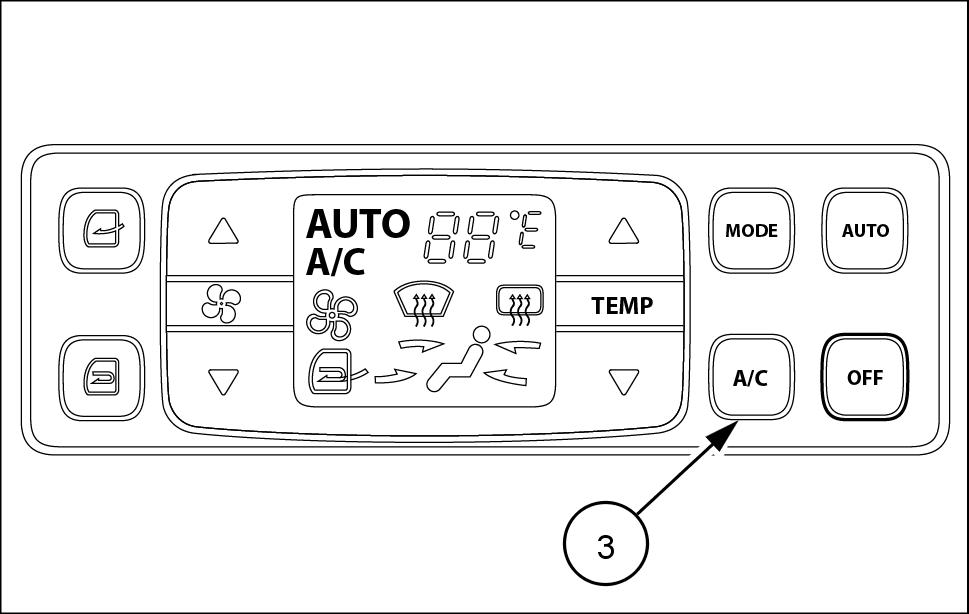

T rykknappen (3) tænder for airconditionanlæggets pressor , “ A / C ” vil blive vist
Afhængigt temperaturen som registreres tænder slukker airconditionanlæggets kompressor
Airconditionanlægget kører for fjerne damp drænvand gennem
BEMÆRK: Der kan sprøjtes vand ind i fremt der problem med aftapningshanen for enden I dette tilfælde skal aftapningshanen

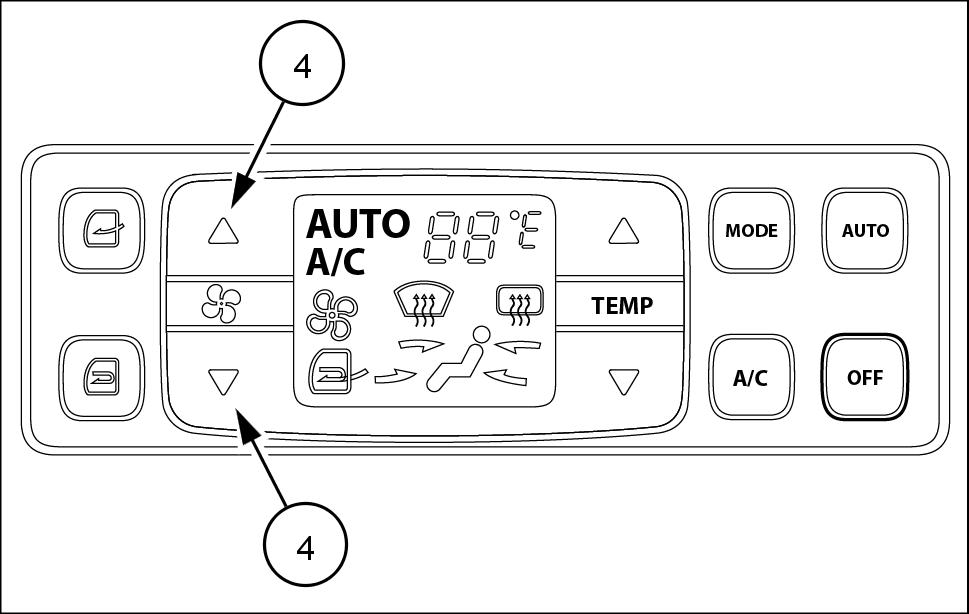

T rykknap til regulering blæserhastighed
T rykknapperne (4) bruges til øge eller mindske T ryk den øverste knap for øge T ryk den nederste knap for mindske
T rykknapperne (4) har fire trin til øge den fire trin til reducere Det maksimale trin det minimale trin bipper fem
T rykknap til
Temperaturkontrol

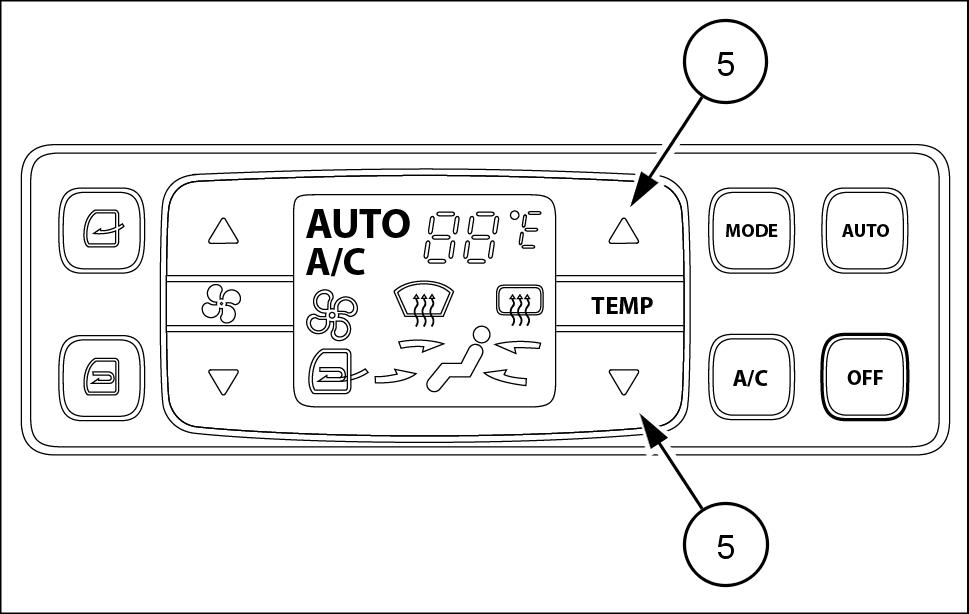

T rykknapperne (5) bruges til hæve sænke turen inden for ( ) ( 89.6 ) . T ryk den øverste pil for hæve T ryk den nederste pil for sænke T emperaturen ses i displayet
Den maksimale temperatur den minimale temperatur bipper fem
T emperaturenheden kan ændres mellem For ændre temperaturenheden skal der trykkes samtidig den øverste den nederste knap i over 5 sekunder
BEMÆRK: Som standard temperaturen indstillet
Den maksimale køletemperatur den maksimale varmetemperatur som anvist i den følgende tabel:
T emperatur Kompressor Blæserhastighed Luft ind / Indstilling
Maksimal køling Maksimum (høj) Recirkulation Aftræk Maksimum varme FRA Maksimum (høj) Frisk luft Bund
MODE trykknap

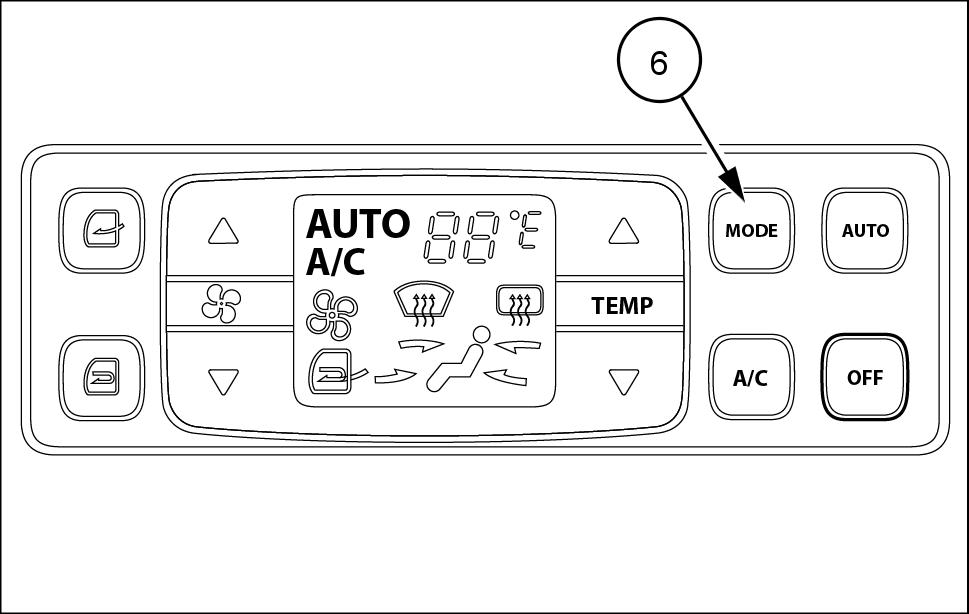

T rykknappen (6) bipper viser symbolet der svarer til følgende tilstande: aftræk / fod /
Når afrimningskontakten i position skifter knappen for frisk luft / recirkulation til tilstanden frisk luft airconditionsystemet tænder
(B) (C)
Lamellerne til styring luftudgang (A) , (B) (C) gør det muligt kontrollere luftstrømmens
Lamellerne til styring luftudgang kan lukkes eller

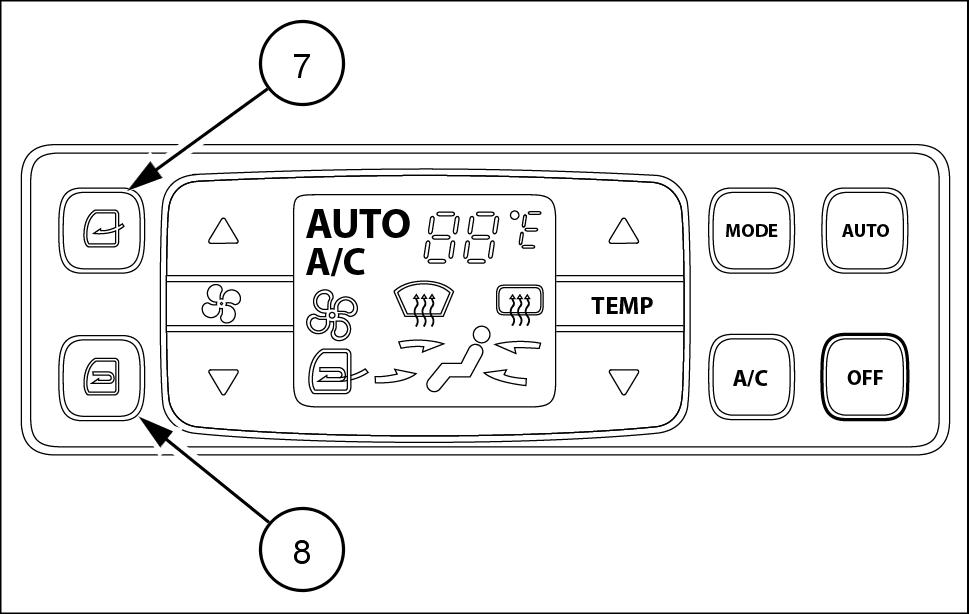

T rykknap til frisk luft / T rykknap til luftrecirkulation
T rykknappen (7) lader luft udefra strømmen ind i
T rykknappen (8) recirkulerer luft indvendigt i V alg luftcirkulation vil blive vist
BEMÆRK: Skift luft med jævne når der anvendes luftrecirkulation i lang tid.
Selvkontrolfunktion
Airconditionpanelet kan udføre automatisk selvkontrol for systemfejl.
For udføre den automatiske selvkontrol skal man trykke trykknappen luftrecirkulation fem gange sekunder , samtidig med man trykker kontakten AUT O . Alle symboler displayet blinker fem gange.
Hvis der ikke registreres nogen vender panelet tilbage til normal
Hvis der registreres fejl, det muligt slukke for airconditionpanelet eller trykke trykknappen AUT I fald annulleres diagnosefunktionen panelet vender tilbage til normal
Under fejlkontrollen blinker den tilsvarende fejlkode temperaturpanelet. Fejlen blinker hver 0.5 s . Hvis der mere end fejlkoder , blinker hver kode gange efter
Fejlkodeliste
Fejlkode Beskrivelse Fejlsikker funktion
1 1
Fejl inde i førerhus ( 77.0 ) alternativ værdikontrol
Føler til omgivelser ( ) alternativ værdikontrol
Føler til fordamper 1 ( 33.8 ) alternativ værdikontrol
T emperaturaktuator Hvis åbningsmængden 0 % , den alternative værdi 0 % .
T ilstand aktuator 1
T ilstand aktuator 2
Indsugning aktuator
I modsat fald den alternative værdi 100 %
Den alternative værdi AFTRÆK
Den alternative værdi AFTRÆK

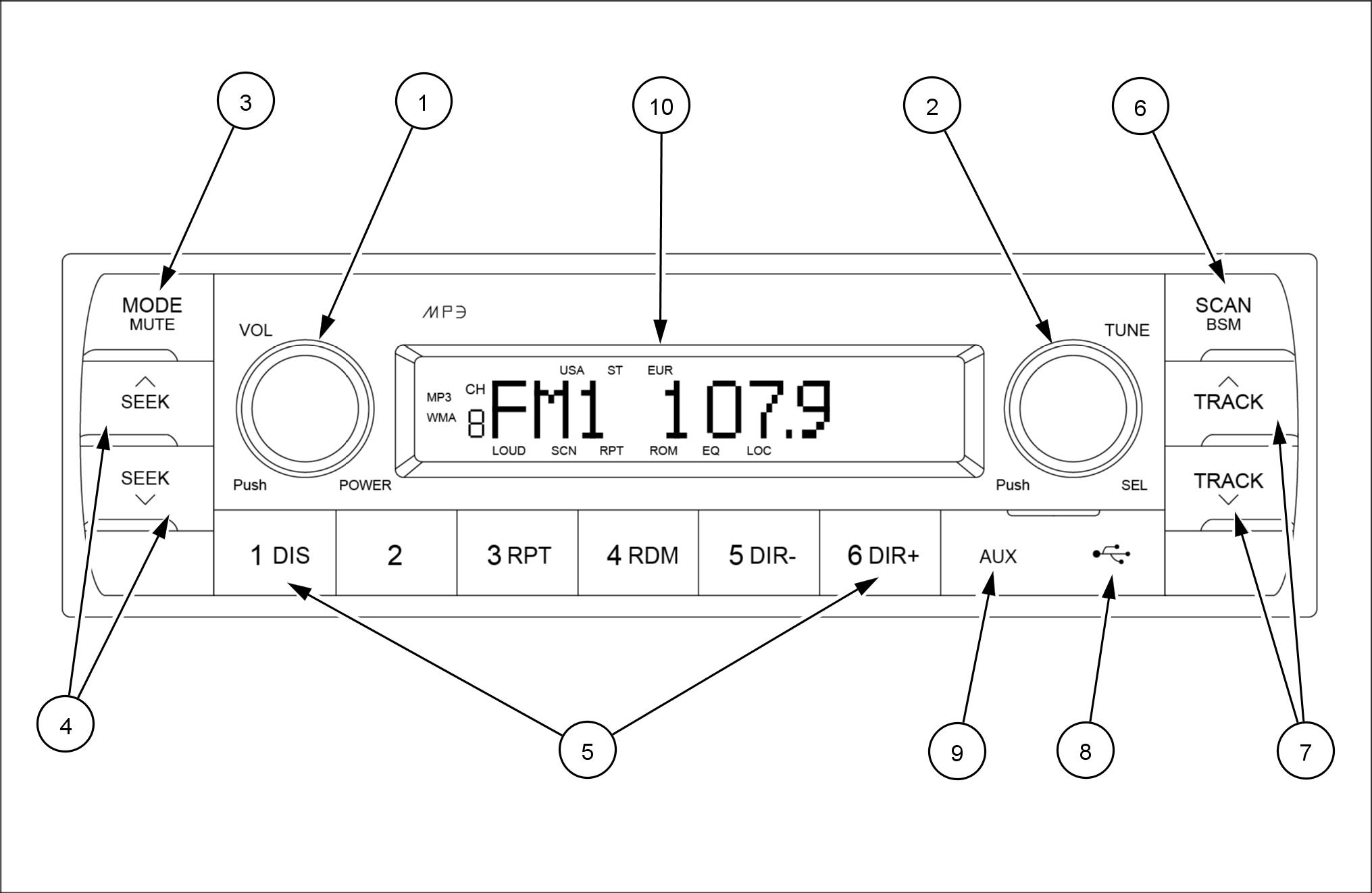

(1) Strøm - volumenknap
(2) Knap til valg filsøgning (SEL) knap
(3) TILST AND - knap / L fra / Radio - knap

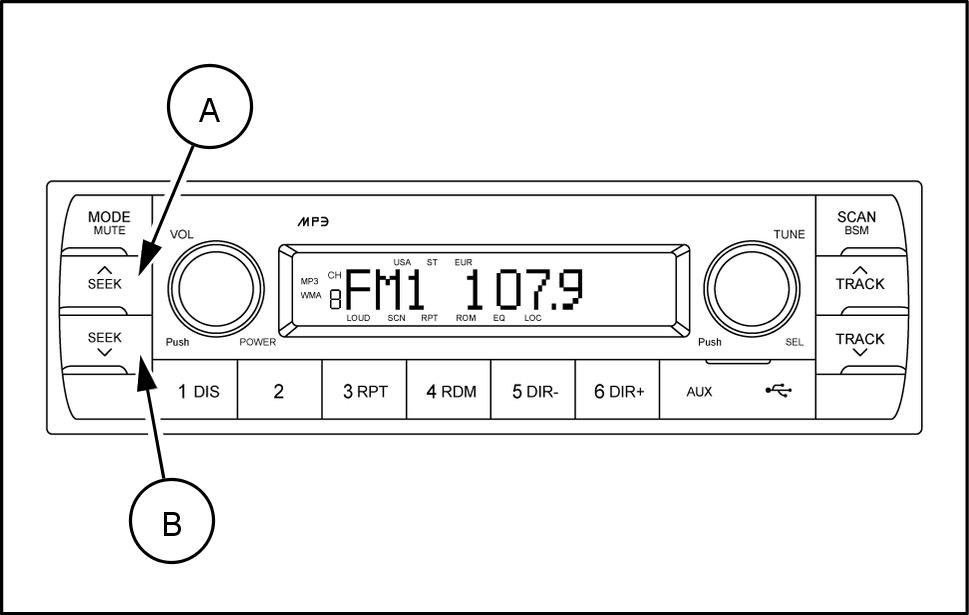

(4) / NED søgeknapper til radio
SMIL17MEX3035F A 1

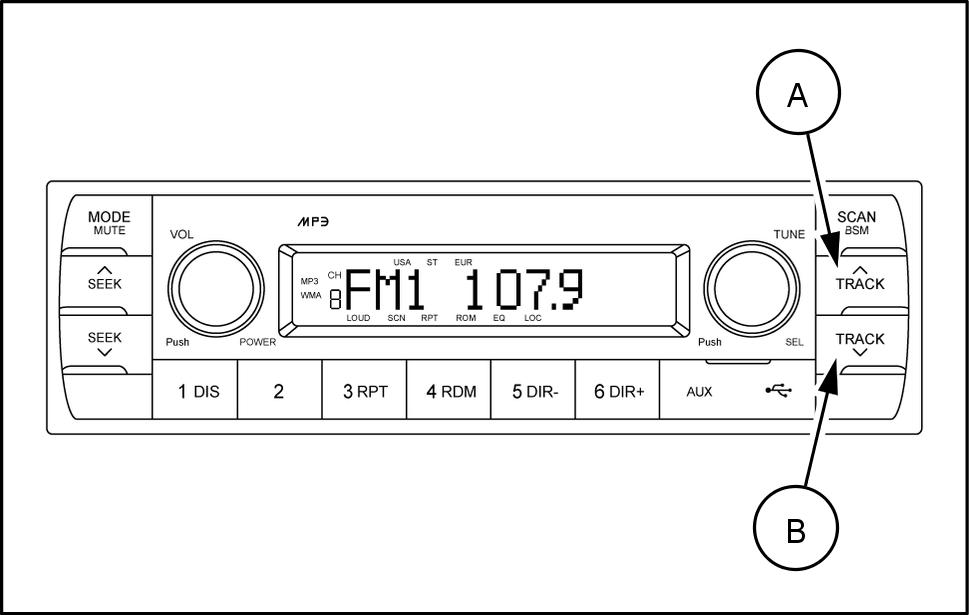

(7) / NED - knapper til musiknummer
(8) USB - funktion
(9) AUX - funktion (AUX IN)
(10) LCD - skærm (Liquid Crystal Display)
(5) Forudindstillede hukommelsesknapper
(6) Forudindstillet scanning (SCAN) / BMS - knap (Best Station Memory)
Generelt
V alg område

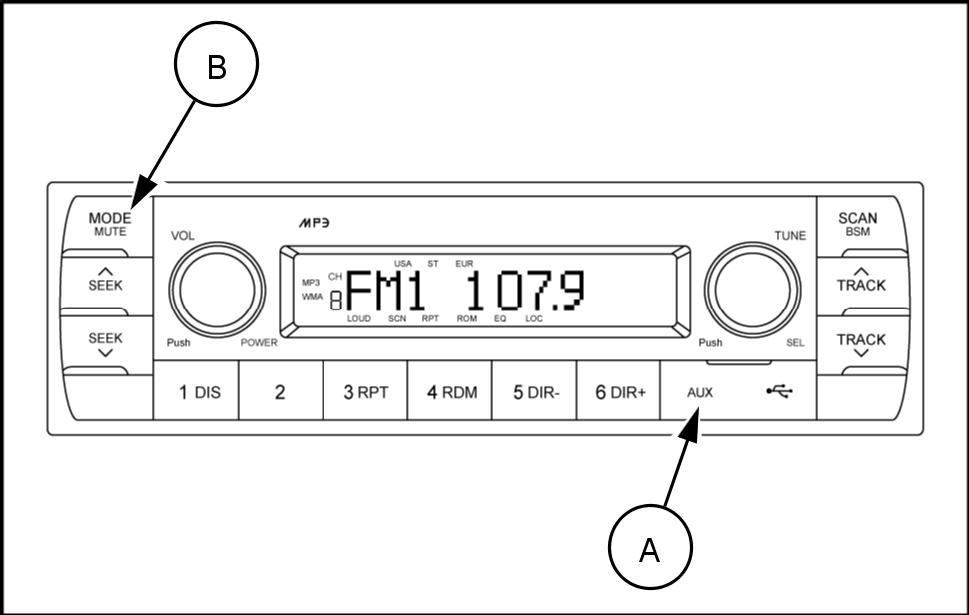

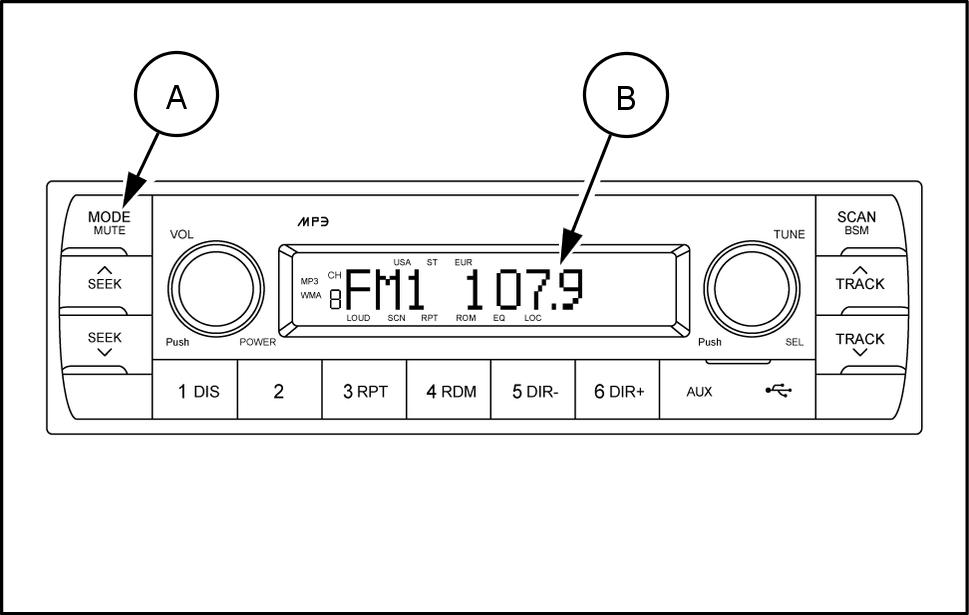

For vælge område skal man trykke relaterede knapper FM1 - båndet holde dem nede i cirka 3 sekunder .
• USA - område: tryk hold MODE (3) 1DIS (5) knapperne i 3 s ;
• Europa - område: tryk hold MODE (3) “2” perne i 3 s ;
• Asien - område: tryk hold MODE (3) “3RPT” perne i 3 s ;
• Latinamerika - område: tryk hold MODE (3) “4RDM” knapperne i 3 s
(1) Strøm - volumenknap
Tænd - / slukknap

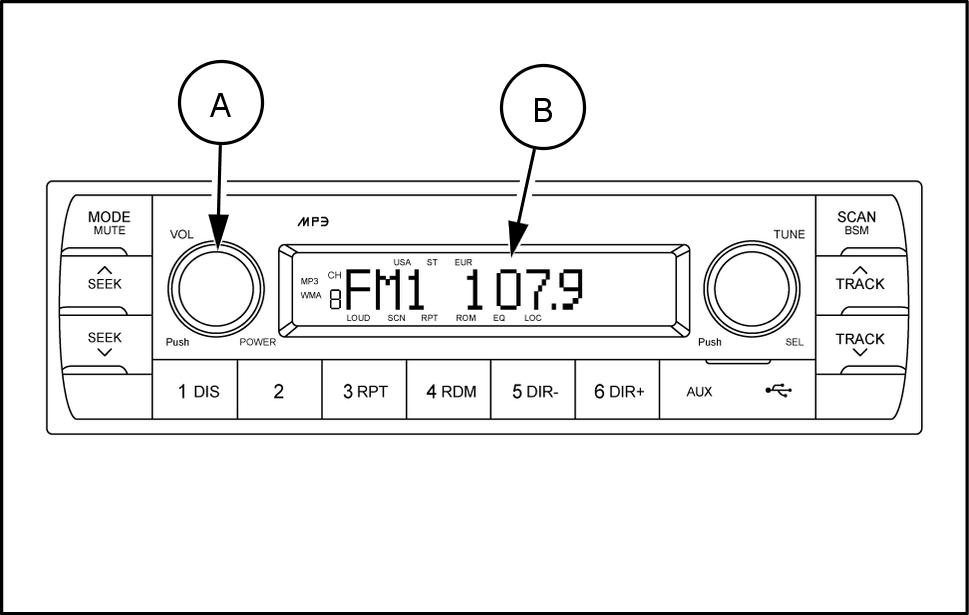

T ryk tænd / sluk - knappen (A) for tænde slukke Når der tændes for vil den forrige tilstand (sidste hukommelse) blive SMIL17MEX2806AA
Knap til skrue / ned for lydstyrke
Drej knappen til skrue / ned for lydstyrke (A) til højre for skrue for L ydstyrken vil blive vist i LUME LCD - skærmen (B)
Drej knappen til skrue / ned for lydstyrke (A) til stre for skrue ned for lyden. Efter have vist ken i 5 s , vender LCD - skærmen (B) tilbage til den ligere
Indledende opsætning lydstyrkeniveau
I - VOL den lydstyrke som enheden vil afspille næste gang den For justere I - VOL - niveauet skal man trykke VOL - knappen (A) holde den nede i længere end 2 s
Det nuværende lydstyrkeniveau vises
Drej knappen (A) til højre eller venstre for indstille lydstyrkeniveauet som I - VOL -
Styring / OFF - indstilling for CLOCK (ur) som standard indstillet til f status.
For slå uret til (CLOCK skal man trykke knappen (A) holde den inde i over 2 s for vist IVOL.
T ryk derefter kort knappen (A) drej knap (A) mens CLOCK OFF hvorefter CLOCK vil blive grund tidstolerancen kan uret som vises heden måske vise mindre afvigelse.
Indstilling
Med CLOCK valgt trykkes igen knappen (A) efter visning CLOCK T imen vil Drej knap (A) til højre eller venstre for indstille T ryk knap (A) igen. Minuttet vil blinke. Drej knap (A) for indstille
T ryk knap (A) igen for bekræfte tidspunktet når
(2) Knap til valg lyd, filsøgning (SEL) knap
Knappen til valg lyd (A) giver mulighed for indstille Hver gang trykker kort knappen SEL (A) , viser LCD - skærmen (B) hver tilstand følgende måde:
• BAS
• DISKANT
• BAL L=R (Balance)
• F AD F=R (Fader)
• (Equalizer)
• Loud til
• Bip 2ND
BEMÆRK: Når der trykkes knappen (A) , viser LCDskærmen (C) den valgte funktion i 5 s vender derefter tilbage til den forrige den valgte funktion kan niveauet styres ved dreje denne Displayet vil automatisk vende tilbage til normal visning 5 s efter den sidste eller når anden funktion
BAS - styring
For justere basniveauet skal man først vælge bastilstand ved trykke knappen SEL (A) indtil teksten BASS vises LCD - skærmen (B) .
Inden for 5 s efter have valgt BASS - tilstand skal man dreje knappen (B) mod højre eller venstre for indstille det ønskede BASS - niveauet vil blive vist
LCD - skærmen (B) fra minimum BASS - 7 til maksimum BASS
LCD - skærmen (B) vil automatisk vende tilbage til mal visning 5 s efter den sidste justering, eller når anden funktion
DISKANT - styring
For justere DISKANT - niveauet skal man først vælge DISKANT - tilstand ved trykke knappen SEL (A) indtil teksten DISKANT vises LCD - skærmen (B)
Inden for 5 s efter have valgt DISKANT - tilstand skal man dreje knappen (A) mod højre eller venstre for indstille det ønskede DISKANT - DISKANTveauet vil blive vist LCD - skærmen (B) fra minimum DISKANT - 7 til maksimum DISKANT
LCD - skærmen (B) vil automatisk vende tilbage til mal visning 5 s efter den sidste eller når anden funktion
BALANCE - styring
For justere lyden til venstre eller højre højtaler skal man først vælge BALANCE - tilstand ved trykke knappen SEL (A) indtil teksten BAL vises LCDmen (B)
Inden for 5 s efter have valgt BALANCE - tilstand skal man dreje knappen (B) mod højre eller venstre for indstille det ønskede Balancepositionen vil blive vist LCD - skærmen (B) fra BAL 10L (helt til stre) til BAL 10R (helt til Når lydstyrkeniveauet mellem venstre højre højtaler ens, vil BAL L=R blive vist LCD - skærmen (B)
LCD - skærmen (B) vil automatisk vende tilbage til mal visning 5 s efter den sidste eller når anden funktion
F ADER - styring
For justere lyden til forreste eller bagerste højtaler skal man først vælge F ADER - tilstand ved trykke knappen SEL (A) indtil teksten F vises LCDmen (B)
Inden for 5 s efter have valgt F ADER - tilstand skal man dreje knappen (A) mod højre eller venstre for indstille det ønskede F Fader - positionen vil blive vist LCD - skærmen (B) fra F 10F (helt foran) F 10R (helt
LCD - skærmen (B) vil automatisk vende tilbage til mal visning 5 s efter den sidste eller når anden funktion
Styring equalizer (EQ) kan vælge equalizer - kurve designet til fire typer POP , ROCK JAZZ) ved trykke knappen (A) indtil vises LCD - skærmen (B) Drej knappen (A) til højre eller venstre for vælge den ønskede equalizer -
Inden for 5 s efter have valgt - tilstand skal man dreje knappen (B) til den ønskede equalizerNår - tilstand vises BAS - DISKANTtilstandene ikke.
Loud - styring
Når man lytter til musik med lav vil denne funktion forstærke både bas
Det vil kompensere for den reduktion bas diskant, som opstår ved lav
For vælge loudnessfunktionen. T ryk knappen (A) indtil LOUD eller LOUD OFF drej derefter valgknappen (A) til højre eller venstre for slå ness til eller fra.
Bip - styring
For justere BIP - niveauet skal man først vælge BIPtilstand ved trykke flere gange knappen (A) indtil teksten BIP vises LCD - skærmen (B)
Drej knappen (A) til højre eller venstre for vælge aktivere BIP 2ND eller BIP TIL eller deaktivere BIP
○ BIP 2ND: vil kun høre biplyden, når knapperne holdes nede i mere end 2 s
○ BIP TIL: vil høre hver gang der trykkes
○ BIP FRA: vil ikke høre når der trykkes
(3) T ilstands lyd fra - radioknap
T ilstandsknap
T ryk tilstandsknappen (A) for vælge RADIO (FM1, AM) / USB / AUX /
Hvis der ikke nogen AUX eller Bluetoothfon vil der ikke blive vist , når der trykkes tilstandsknappen (A)
Knap for dæmpning lyd
T ryk knappen til dæmpning lyd (A) i 2 s for slå lyden T eksten MUTE vil blinke LCD -
T ryk knappen til dæmpning lyd (A) igen for vende tilbage til den tilstand som var i før lyden blev
Radio
Radioknap
T ryk gentagne gange tilstandsknappen (A) for ændre vælge radiobåndet (FM1, FM2 eller AM).
Hver gang der trykkes valgknappen (A) , viser LCD - skærmen (B) båndene følgende måde:
• FM1
• FM2
(4) / NED søgeknapper til radio
For automatisk vælge radiostation skal man trykke kort - søgeknappen (A) eller ned - søgeknappen (B) .
(5) Forudindstillede hukommelsesknapper

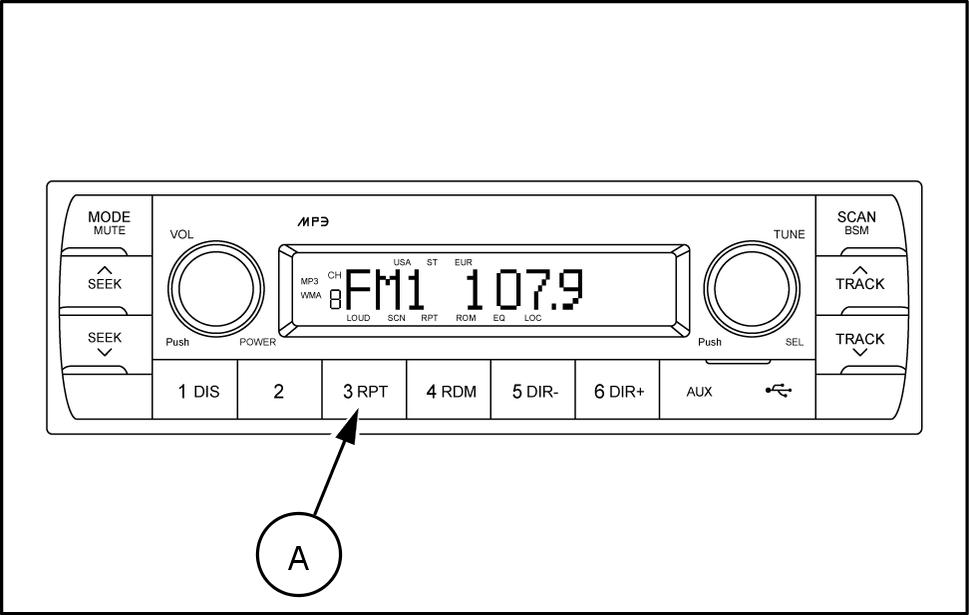

Forudindstillet hukommelsesknap DISP ID3 play
Forudindstillet hukommelsesknap 2
Forudindstillet hukommelsesknap RPT vælg gentag afspilning
Forudindstillet hukommelsesknap RPT vælg kårlig afspilning
Forudindstillet hukommelsesknap D - mappe ned
Forudindstillet hukommelsesknap mappe

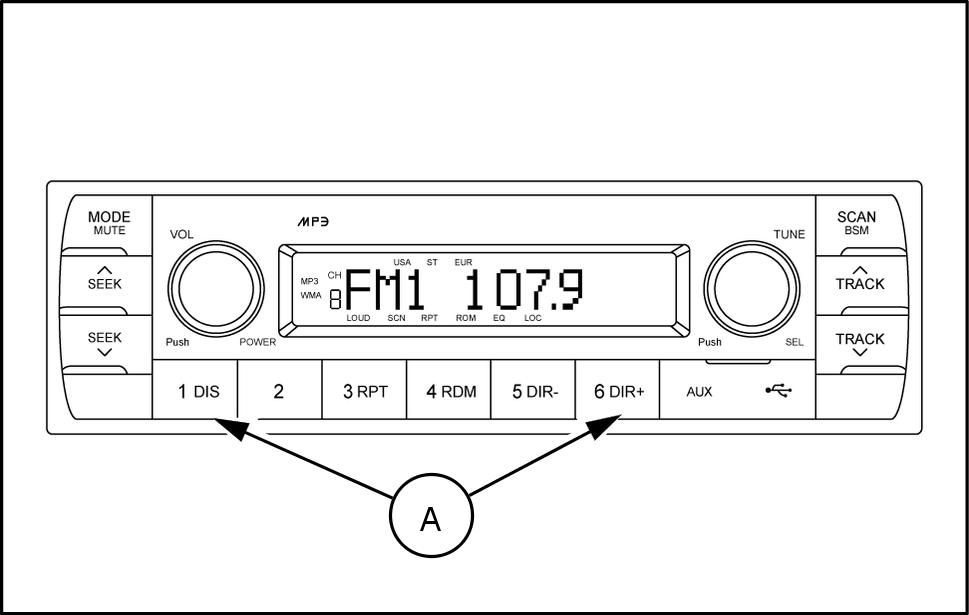

V trykke kort disse knapper (A) hentes dine favorit forudindstillede radiostationer .
For gemme dine favoritstationer i 6 forudindstillede hukommelser i hvert bånd (AM / skal man gøre følgende:
Tænd for radioen vælg det ønskede
Vælg den første station som skal forudindstilles med knappen til automatisk
T ryk den valgte knap til forudindstilling for gemme den valgte station under den fortsæt med holde den inde 2 s Der lyder bip - lyd det forudindstillede nummer vil blive vist LCDhvilket viser , stationen lagret i den forudindstillede hukommelsesposition kan hentes når som helst ved trykke den forudindstillede

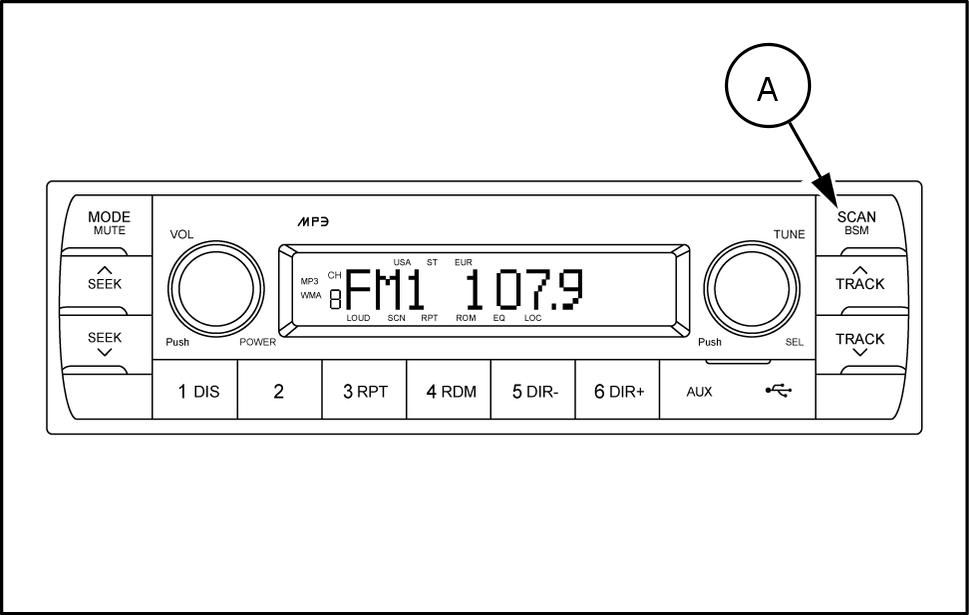

(6) Forudindstillet scanning (SCAN) / BMSknap (Best Station Memory)
Forudindstillet scanning
T ryk kort SCAN - knappen (A) for scanne 6 dindstillede stationer gemt i hukommelserne hvert bånd (AM / FM).
Enheden vil stoppe ved hver forudindstillet station (det forudindstillede nummer LCD - skærmen vil blinke under scanningen forudindstillede stationer) forblive den valgte
T ryk midlertidigt SCAN - knappen (A) igen for blive den der i øjeblikket lyttes
Hukommelse for bedste station (BSM)
T ryk BSM - knappen (A) i over 2 s for aktivere BSM indstillingsfunktionen, som automatisk vil scanne lagre hver station i
Hvis allerede har indstillet forudindstillede hukommelser til fine favoritstationer , vil aktivering BSM - funktionen slette disse stationer lægge nye ind.
BSM - funktionen mest når rejser i nye områder , hvor ikke kender lokale stationer .
USB - afspiller (8) USB - funktion
Åbn USB - portens dæksel (A) , tilslut USB - enhed tryk knappen TILST AND (B) for skifte til USBhvis vil lykke til MP3 - filer USB -
Radioen vil automatisk afspille MP3 - filerne USBden LCD - skærmen vil vise teksten “READING USB”.
Hvis der ikke nogen filer USBenheden, vil afspilning vende tilbage til den tidligere tilstand efter have vist “NO FILE”.
(7) / NED - knapper til musiknummer
Filvalgsfunktion
Denne knap anvendes til vælge fil / ned.
Hver gang der trykkes knappen musiknummer (A) , øges filnummeret.
Hver gang der trykkes knappen musiknummer ned (B) , reduceres
Spol frem / tilbage funktioner
Der kan foretages søgning med høj hastighed med lyd USB - enhed ved trykke denne knap (spol frem tilbage
T ryk hold musiknummer - knappen (A) for spole hurtigt fremad eller musiknummer ned - knappen (B) for spole hurtigt
SMIL17MEX2806AA 9
SMIL17MEX2806AA
Søgning MP3 - mappe / fil
DIR - knappen (A) DIR+ knappen (B) bruges til vælge bestemt mappe
T ryk knapperne DIR - / DIR+ for vælge den forrige / næste mappe (hvis den tilgængelig
Drej valgknappen (C) til højre eller venstre for søge i T ryk knappen når finder den ønskede mappe.
Mappesøgningen foregår normalt efter metoder hængigt skriverækkefølgen som følger
Metode ROD
Hvis USB - enheden ikke indeholder mapper , vil den spille MP3 / WMA - numrene ved - når trykke
DIR - (A) knappen afspille MP3 / WMA - numrene ved 10+ når trykker DIR+ (B)
Hvis ønsker lede efter filen i den valgte skal dreje valgknappen (C) til højre / til venstre efter T ryk valgknappen (C) når finder den ønskede fil. Enheden vil derefter afspille den valgte fil.
For eksempel ændrer filsøgningen i Dir01 følgende File01
MP3 - mappe / filkonfiguration
ID3 display (DIS)
DIS - knappen (A) bruges til skifte
Mens afspiller MP3 - kan ændre ninger , der vises LCD -
Hver gang trykker DIS (display) (A) , skifter playet viser
BEMÆRK: Hvis MP3 - disken ikke har nogen ID3ninger , viser display ID3 LCDskærmen.
Mappenavn / filnavn (normal tilstand)
Navn album / kunstner / titel SMIL17MEX2806AA
Filscanning (SCAN)
T ryk SCAN - knappen (A) under USB - afspilning for afspille første s hvert nummer
Når ønsket fil skal trykke SCAN - knappen (A) igen for annullere
Enheden vil derefter afspille den valgte
BEMÆRK: I tilfælde afspilning MP3 - når der trykkes SCAN - knappen den holdes nede i længere end 2 s , vil SCAN - mærket blinke LCDskærmen, alle filerne i den valgte mappe vil blive indtil filscanningstilstanden annulleres ved trykke SCANknappen (A)
Gentag afspilning (RPT)
Under afspilning fra USB - enhed kan man trykke RPT - knappen (A) for gentage afspilning den valgte fil (RPT vil blive vist LCDAfspilning filen vil blive gentaget indtil der igen kes denne knap (A) RPT forsvinder fra LCD -
BEMÆRK: Hvis trykker RPT - knappen holder knappen nede i mere end 2 s , mens afspiller MP3vil "RPT" blinke Systemet vil afspille alle filerne i den valgte mappe gentagne indtil slår gentagelsesfunktionen For slå nen fra skal trykke RPT - knappen igen eller aktivere funktionerne scan eller vilkårlig. "RPT" blinker ikke gere
V ilkårlig afspilning (RDM)
Under afspilning fra USB - enhed kan man trykke RDM - knappen (A) for afspille filerne USB - enheden i blandet rækkefølge (RDM bliver vist LCD - Funktionen til filvalg vil også vælge filer i vilkårlig rækkefølge i stedet for den normale.
Annuller den tilfældige afspilningsrækkefølge ved trykke RDM - knappen (A)
BEMÆRK: I tilfælde afspilning MP3 - når der trykkes vilkårlig - knappen den holdes nede i gere end 2 s , vil RDM - mærket blinke LCDalle filerne i den valgte mappe vil blive afspillet i vilkårlig indtil den vilkårlige afspilning annulleres ved trykke vilkårlig - knappen igen eller ved aktivere funktionerne scanning eller gentag (RDM - mærket forsvinder fra LCD -
SMIL17MEX2806AA
SMIL17MEX2806AA
SMIL17MEX2806AA
(9) AUX - funktion (AUX IN)
Hvis vil lytte til musik fra ekstern skal åbne dækslet (A) til AUX - tilslutte den eksterne lydenhed med AUX - kablet 3,5 trykke knappen TILST AND (B) for skifte til AUX -
Hvis lydfil fra ekstern lydenhed spiller , kommer sikken gennem højtalerne i
T ryk knappen TILST AND (B) for skifter til andre dio - funktioner forlade AUX -
Nødhammer
Adv Arsel

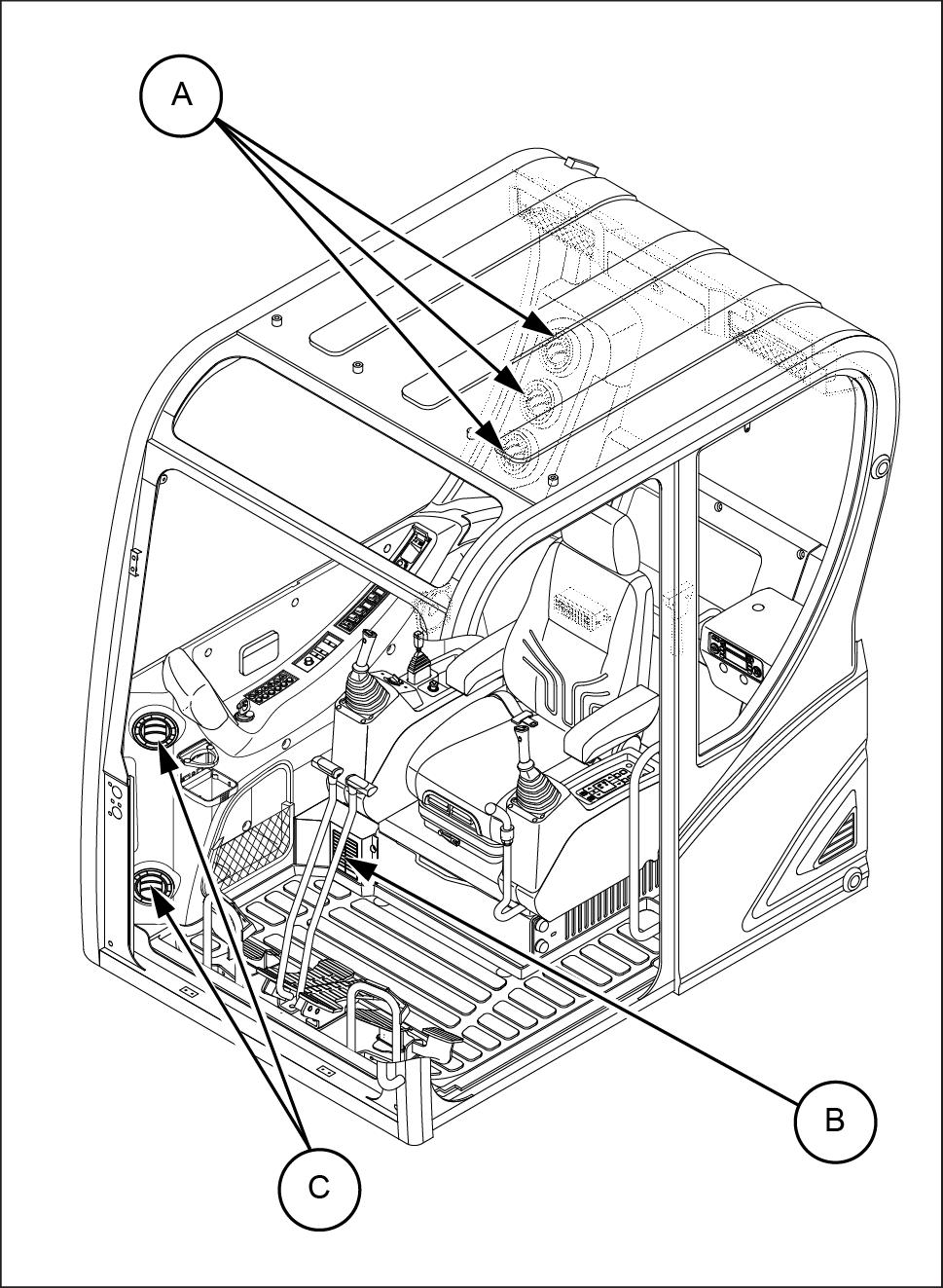

Undgå personskader! sikkerhedsskilt angiver hvilket vindue, skal anvende i nødstilfælde. Dette vindue kun afmonteres i nødstilfælde. Placér ikke nogen genstande foran dette vindue, som kan udgøre forhindringer i
Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W1435A
Den monterede nødhammer (1) kun bruges i nødstilfælde til knuse førerhusets hvorefter man sigtigt kan klatre
Kontakt CASE CONSTRUCTION - forhandleren for montere
NB: Forruden kun når det absolut for kunne slippe førerhuset i fælde.

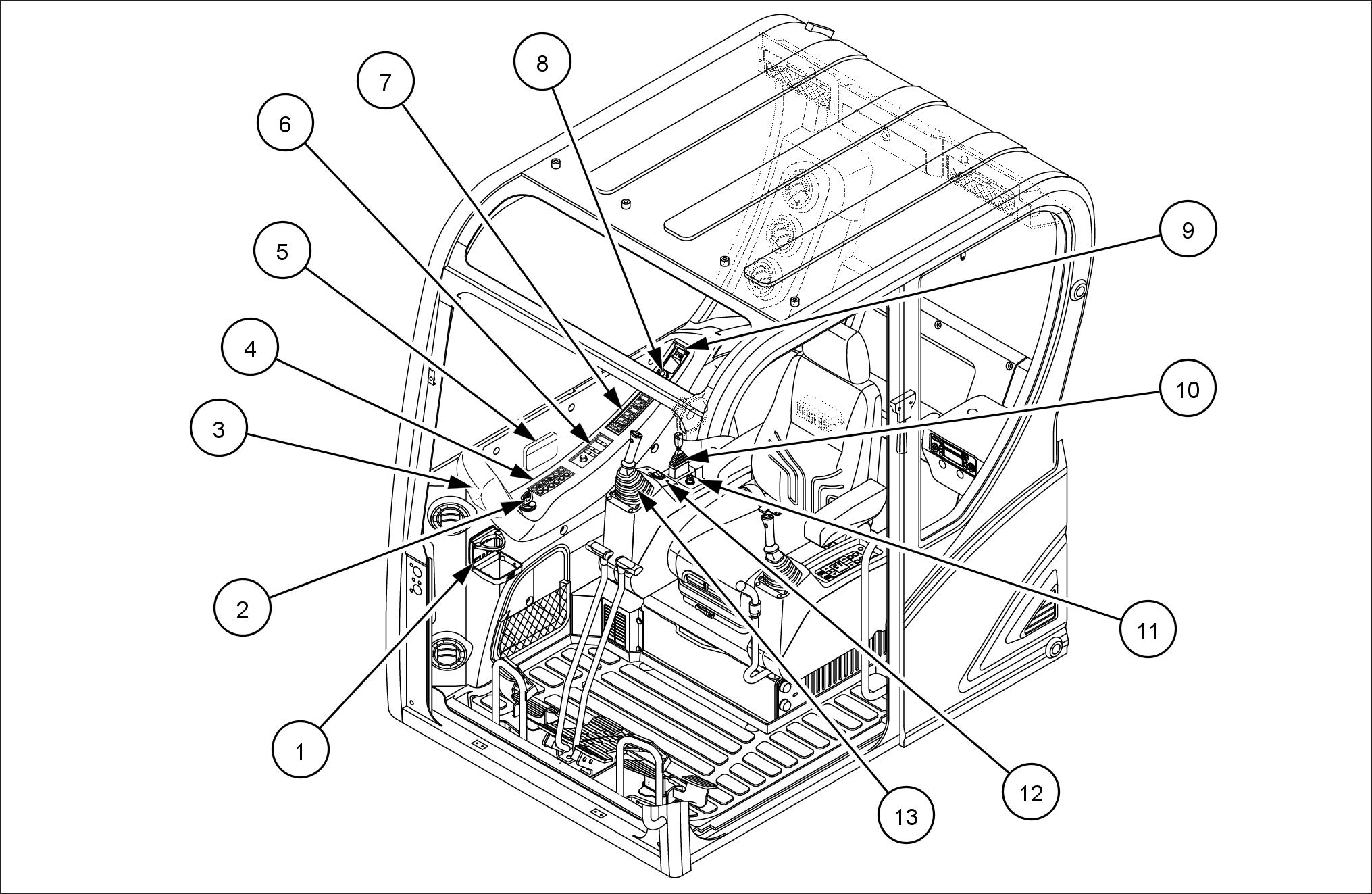

Betjeningsgreb i højre side
Betjeningsgreb i højre side
(1) Drikkeholder
(2) Startkontakt
(3) Instrumentgruppe (se side 3 - )
(4) T rykknappanel
(5) Askebæger
(6) Fjernbetjening (se side 3 - )
(7) Kontaktpanel
(8) V stik
(9) USB / Aux - stik (håndfri side 3 - )
(10) Dozerbladets betjeningshåndtag (se side 3 - )
SMIL16MEX0498F A 1
Cigarettænder V strømstik: enheden aktiv når tændingsnøglen i eller når motoren kører
For betjene cigarettænderen skal den skubbes ned til dens
NB: Hvis holder cigarettænderen nede kan enheden maskinens elsystem blive beskadiget.
NB: T ilslut kun V , 120 W enheder til strømstikket. T slutning enhver med forskellig driftsspænding kan skadige enheden
(12) Knap til motorhastighed
(13) Højre betjeningsgreb (se 3 - 7 )
Startkontakt

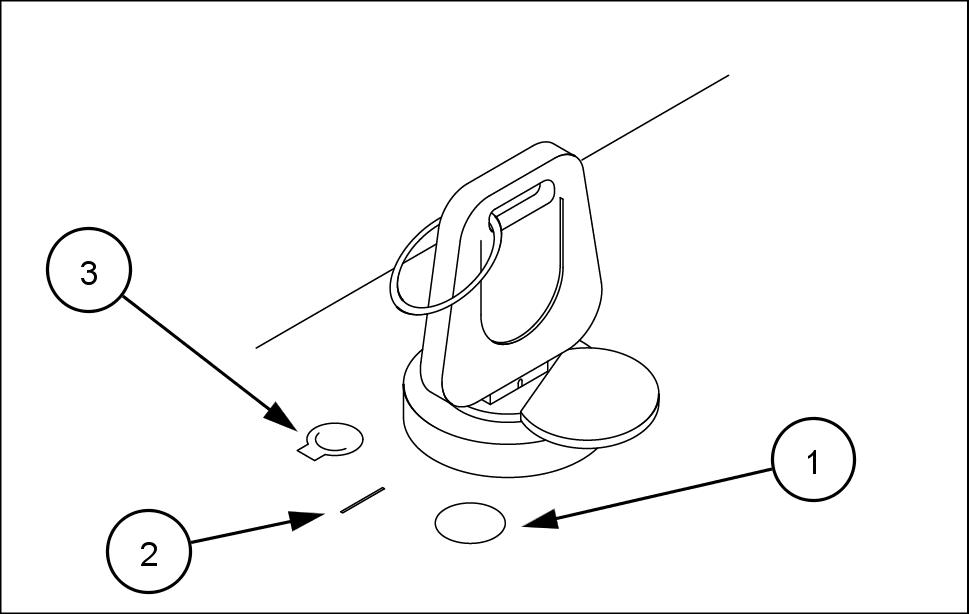

Startkontakten har tre positioner:
(1) OFF: sluk
(2) ON: alle maskinens systemer fungerer L dalarmen lyder i 1 s
NB: Hvis denne alarm ikke lyder , strømkredsen unorKontakt CASE CONSTRUCTION - forhandleren for eftersyn
(3) AR T : tænding motor
BEMÆRK: Tændingsnøglen bruges også til låse motorhjelmen
T rykknap til forlygter
T ryk trykknappen (A) for tænde for forlygten lotlampen
T ryk igen trykknappen (A) for slukke for forlygten pilotlampen
T rykknap til arbejdslygte
T ryk trykknappen (B) for tænde for arbejdslygten pilotlampen
T ryk igen trykknappen (B) for slukke for ten pilotlampen

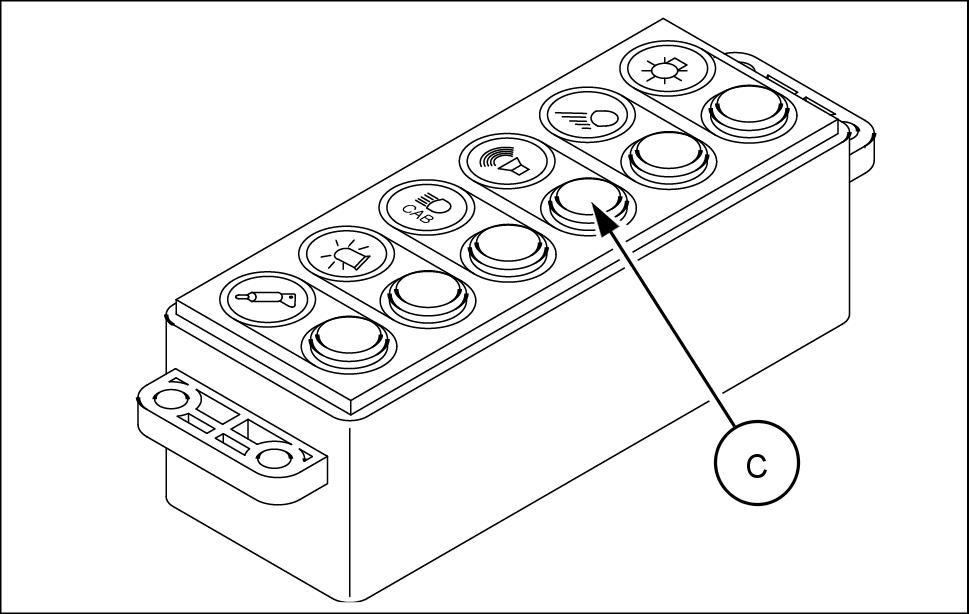

T rykknap til kørealarm
Når der trykkes trykknap (C) , aktiverer den mer , for gøre maskinens omgivelser opmærksomme på, maskinen vil køre forlæns eller baglæns.
T rykknap til lys i førerhus

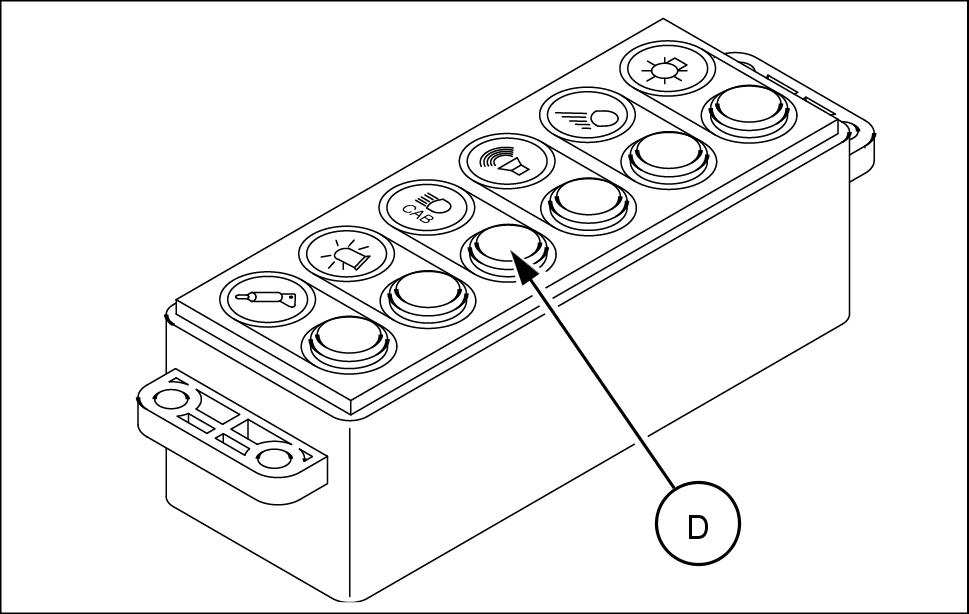

T ryk trykknappen (D) for tænde for lyset i førerhuset pilotlampen
T ryk igen trykknappen (D) for slukke for lyset i huset pilotlampen

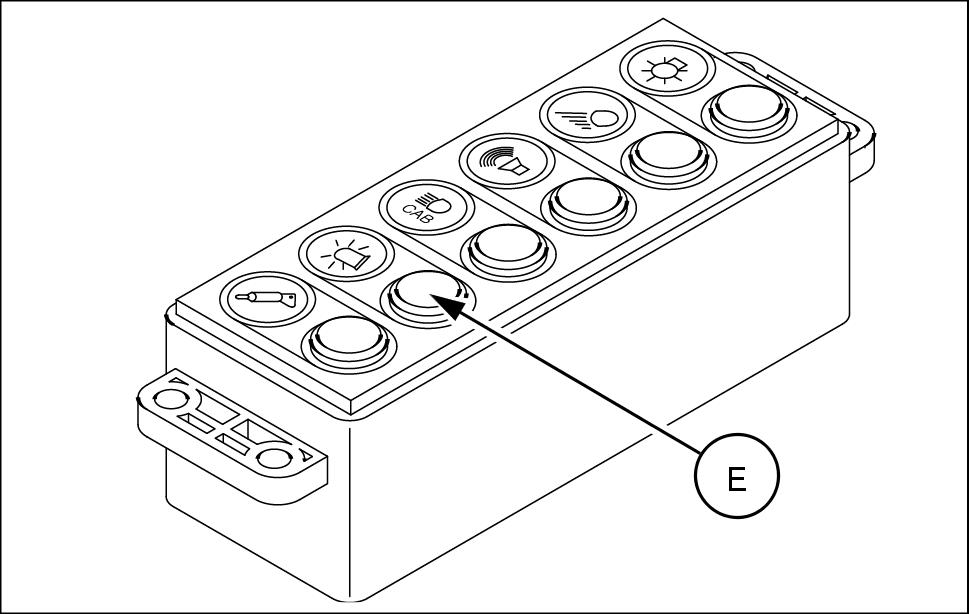

T rykknap til rotorblink (ekstraudstyr)
T ryk rotorblinktrykknappen (E) for aktivere rotorblinket oven førerhuset. Kontrollampen kontakten ser
Hammer (ekstraudstyr)

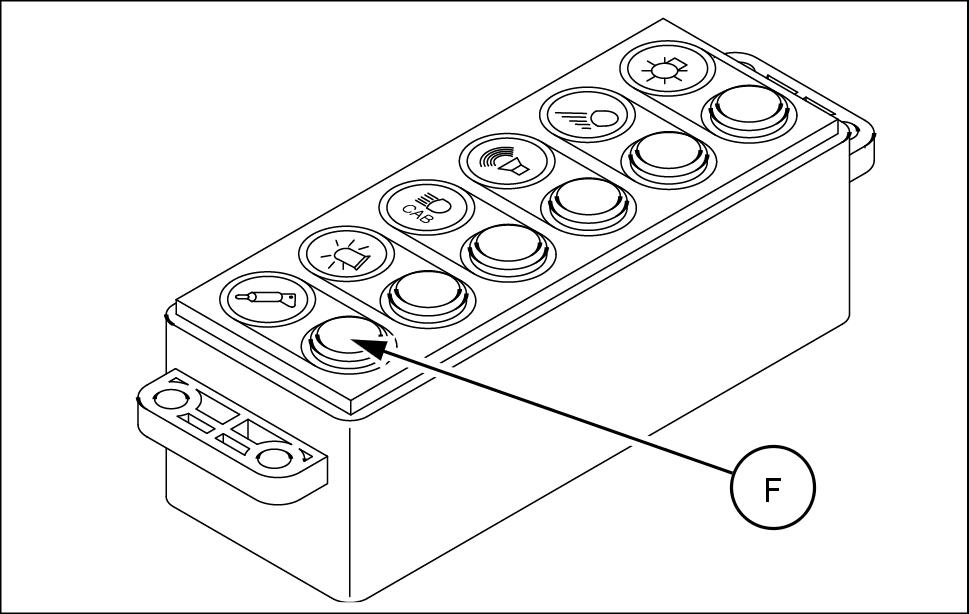

T ryk hammertrykknappen (F) for aktivere ren.
Knap til motorhastighed

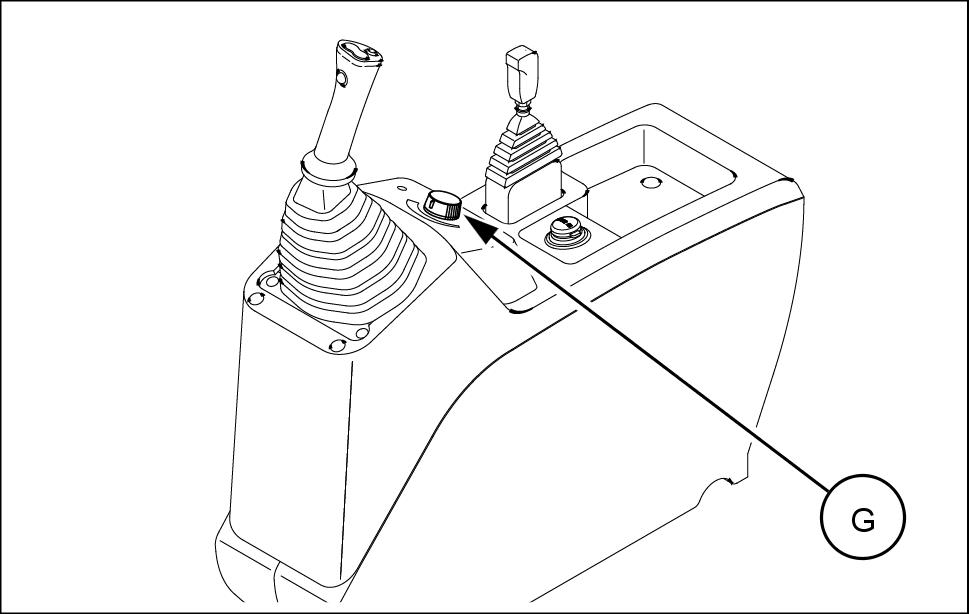

Motorhastighedsknappen (G) har Indstilling 1 lav tomgang indstilling høj
Drej motorhastighedsknappen med uret for øge
Drej motorhastighedsknappen mod uret for reducere
Kontakt til vinduesvisker

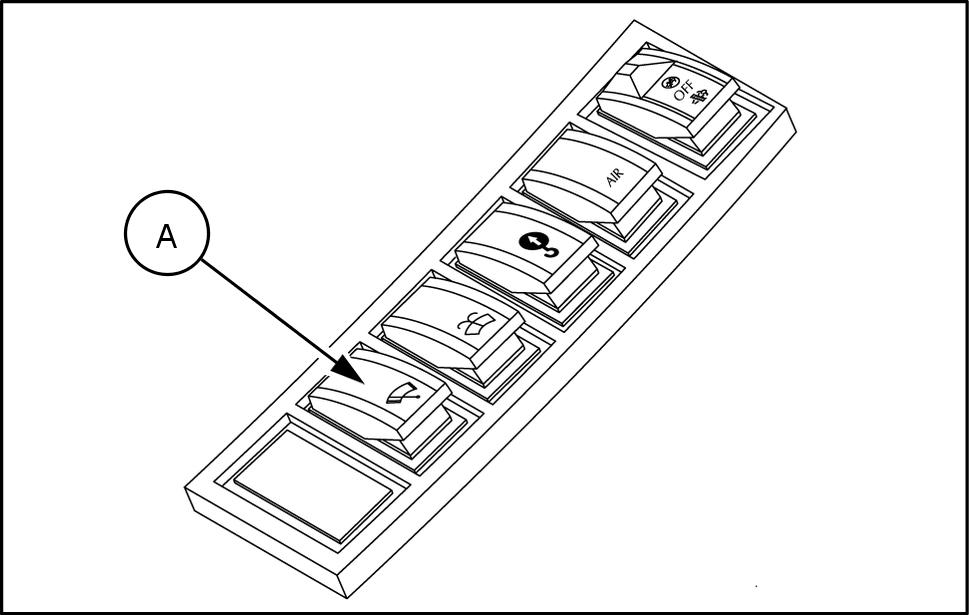

T ryk vinduesviskerkontakten (A) for aktivere esviskeren.
BEMÆRK: V iskerens motor virker ikke, når forruden
SMIL16MEX3224AA
Kontakt, forrudesprinkler

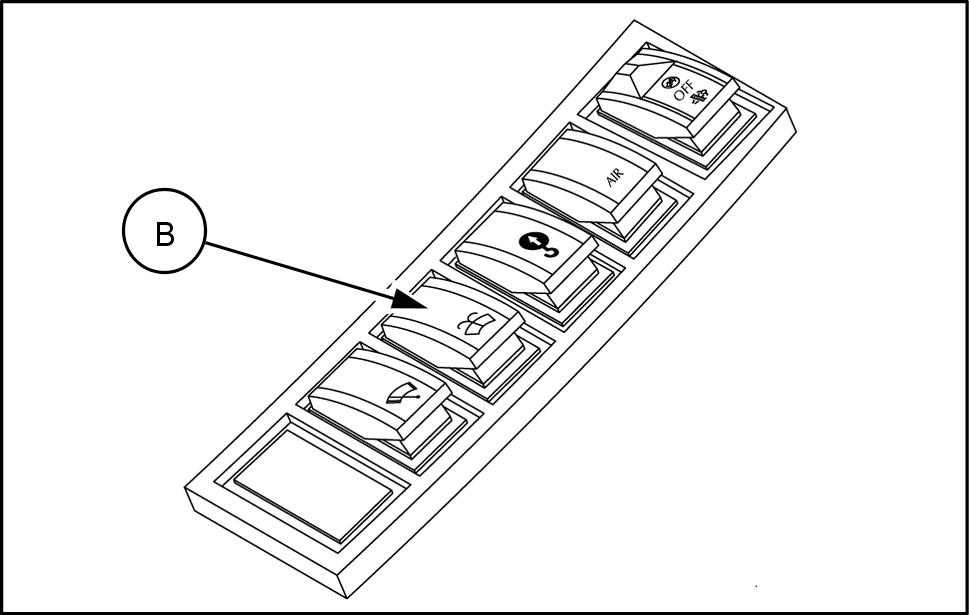

T ryk sprinklerkontakten (B) for aktivere
Sprinklervæsken sprøjtes vinduesviskeren kører mens kontakten trykket Hvis sprinklerkontakten (B) vender den tilbage til den oprindelige
SMIL16MEX3224AA
Overbelastningsadvarselskontakt (ekstraudstyr)

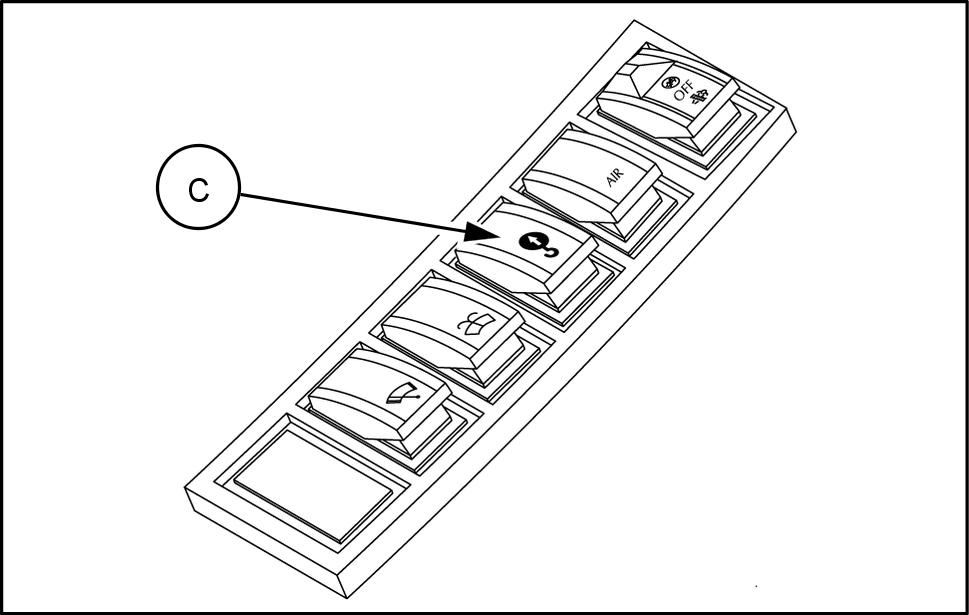

Når der trykkes overbelastningsadvarselskontakten (C) , aktiverer den funktionen til advarsel mod lastning: når maskinen lyder der brummer , den røde advarselslampe i pen tænder
Når overbelastningsadvarselskontakten trykkes stopper den røde advarselslampe i strumentgruppen slukker

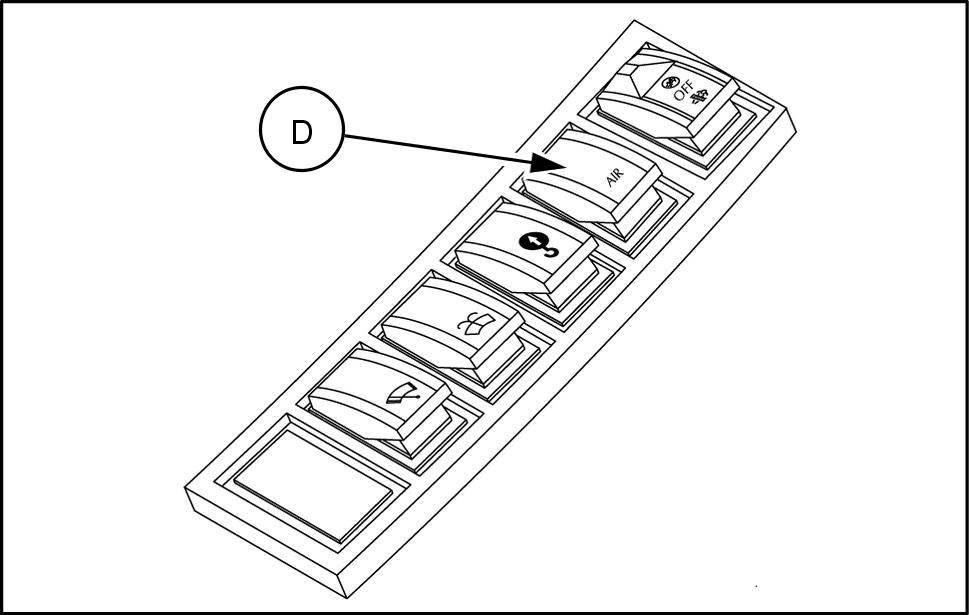

Luftkompressorkontakt (ekstraudstyr)
SMIL16MEX3224AA
T ryk luftkompressorkontakten (D) for aktivere luftkompressoren
SMIL16MEX3224AA

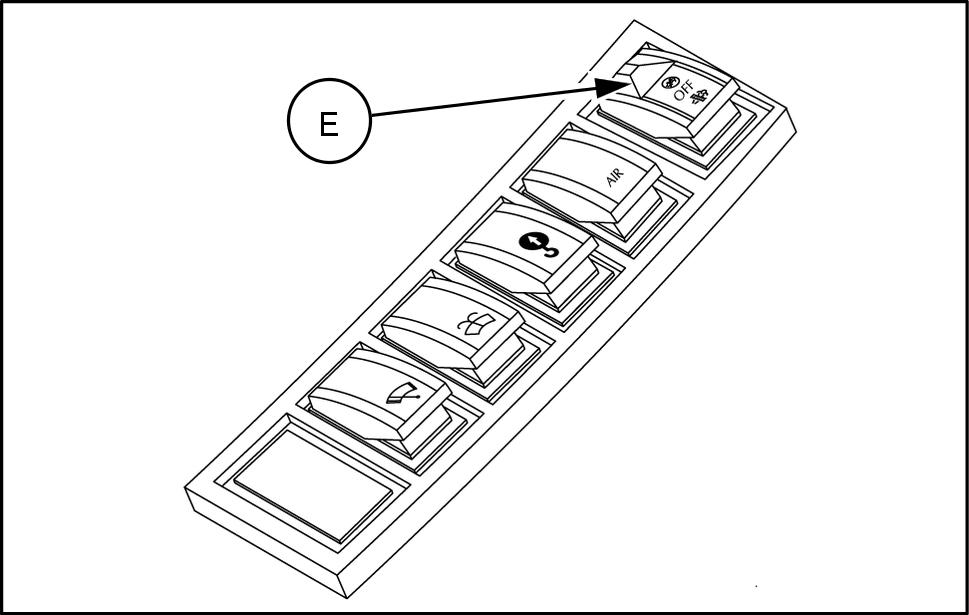

Kontakt til dieselpartikelfilter (DPF)
Kontakten til dieselpartikelfilteret (E) bruges til vælge DPF - systemets
DPF - kontakten (E) har tre positioner:
Positionen forhindret
Positionen OFF
Positionen manuel regenerering

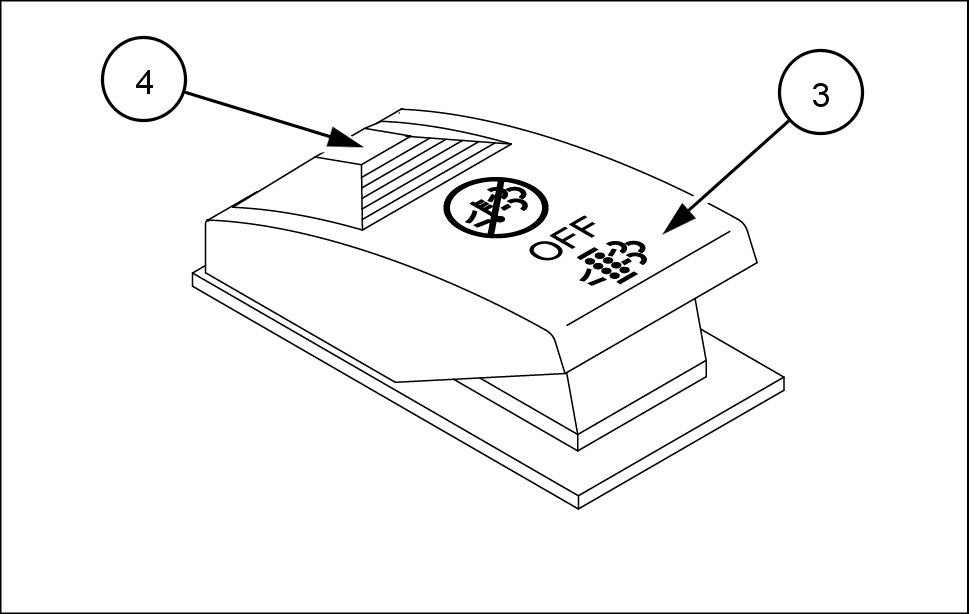

(1) Positionen forhindret
Denne position (1) slår automatisk eller manuel rering DPF - systemet
Funktionen kan anvendes føreren til forhindre nerering når maskinen i drift i hvor høje peraturer kan være
Det tilrådes stærkt kun aktivere denne position når høje temperaturer kan forårsage faresituationer

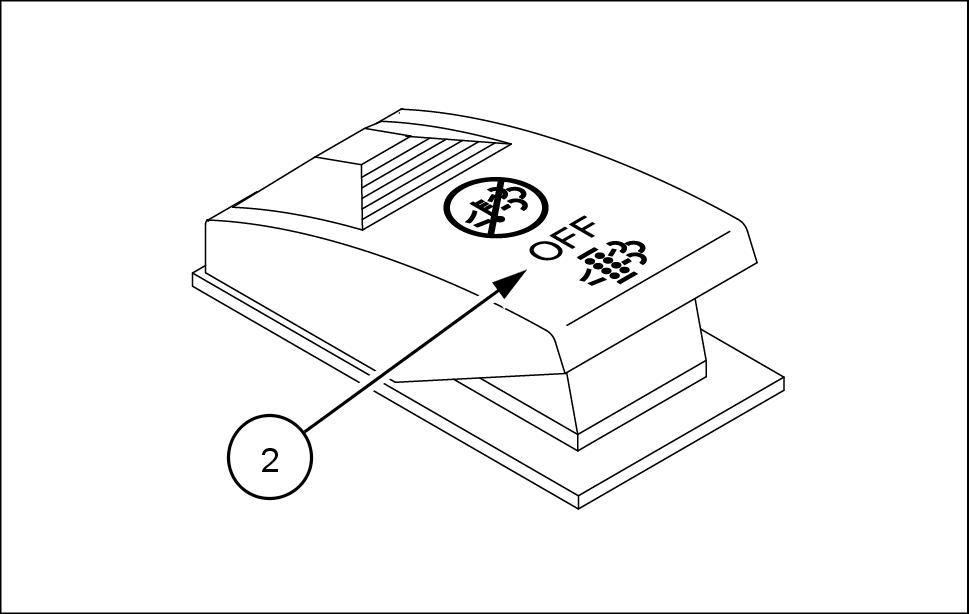

(2) Positionen OFF
Denne position (2) slår automatisk regenerering DPFsystemet
SMIL16MEX3224AA
SMIL16MEX0509AA
SMIL16MEX0509AA
(3) Positionen manuel regenerering
Denne position (3) slår manuel regenerering
DPF - systemet når maskinen i følgende tilstand:
• Maskinen ikke arbejder
• Motoren kører i lav tomgang
• DPF - sodniveauet højt nok til tillade regenerering.
DPF - kontakten kan kun placeres i den manuelle regenereringsposition hvis sikkerhedsknappen (4) trukket
DPF - kontakten vender tilbage til slukket når den manuelle regenereringsposition
SMIL16MEX0509AA
Motorens hastighedskontrol
Grebet til styring motorhastighed (1) bruges til øge eller reducere motorens omdrejningshastighed
• Drej grebet (A) med uret for øge motorens
• Drej grebet mod uret (B) for reducere motorens
BEMÆRK: Når motoren standser , skal man dreje grebet til styring motorhastighed helt mod uret (B) derefter dreje tændingsnøglen over OFF
Instrumentbræt
Før serienummer 0480
Instrumentgruppen består LCD - skærm (Liquid Crystal Display ) kontakter som vist nedenunder
LCD - skærmen advarer operatøren i tilfælde unormal maskindrift eller - betingelser , passende indgreb eftersyn kan
LCD - skærmen viser indstillinger tilstande, overvågning redskaber .
Kontakterne indstiller maskinens
BEMÆRK: Gruppen monteret i denne maskine garanterer ikke 100 % maskinens Der skal foretages daglig inspektion. Når gruppen viser advarsel, skal man med det samme kontrollere problemet udføre den nødvendige handling
M Lere

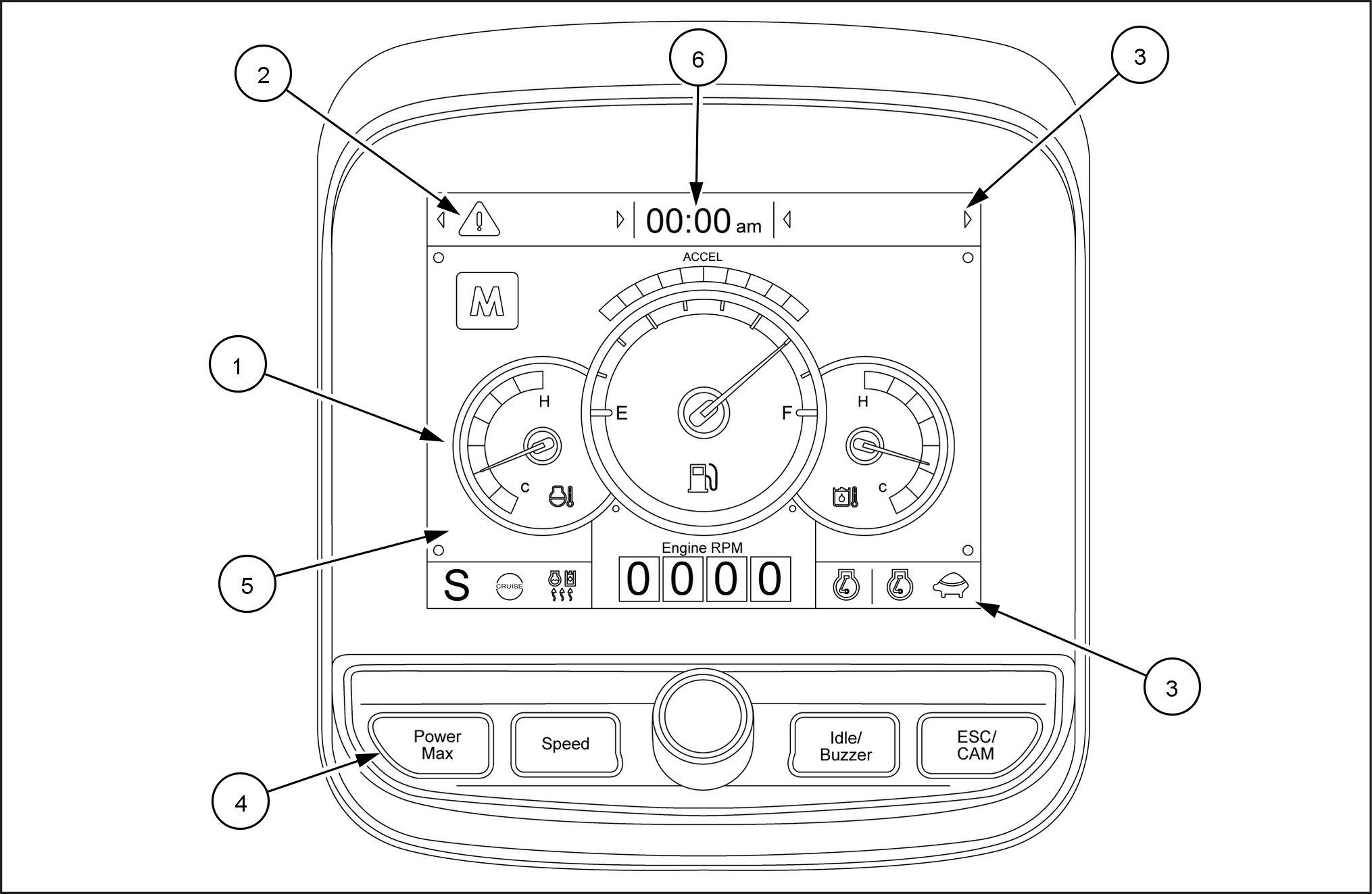

Betjeningsskærm
Når første gang drejer tændingskontakten over vises
(A) : Standardmenu type)
(B) : Ekstraudstyr type)
(C) : Ekstraudstyr type)
BEMÆRK: Betjeningsskærmen kan vælges fra pemenuen
(1)
(2)

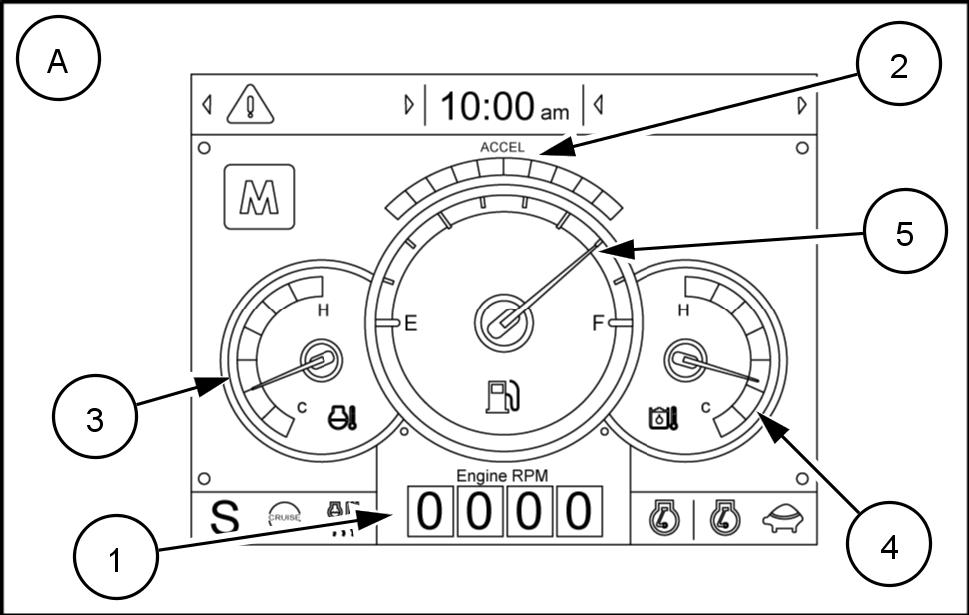

Motorhastighed
Acceleratorskive
(3) Motorkølevæsketemperaturmåler
(4) Måler til hydraulikolietemperatur
(5) Brændstofmåler
SMIL16MEX3091AA 2
(A) : Standardmenu type)
SMIL16MEX3092AA 3

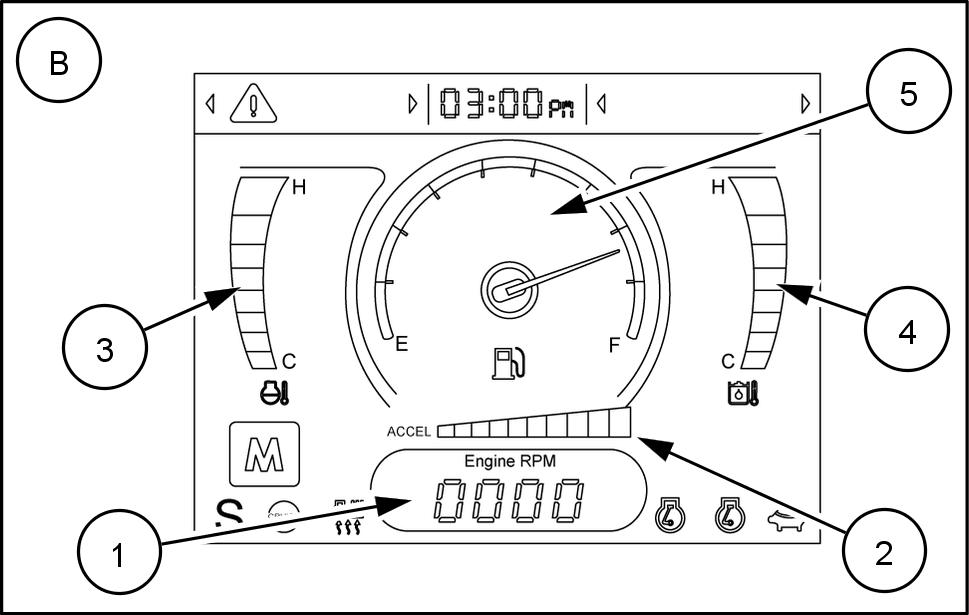

(B) : Ekstraudstyr type)
SMIL16MEX3093AA 4

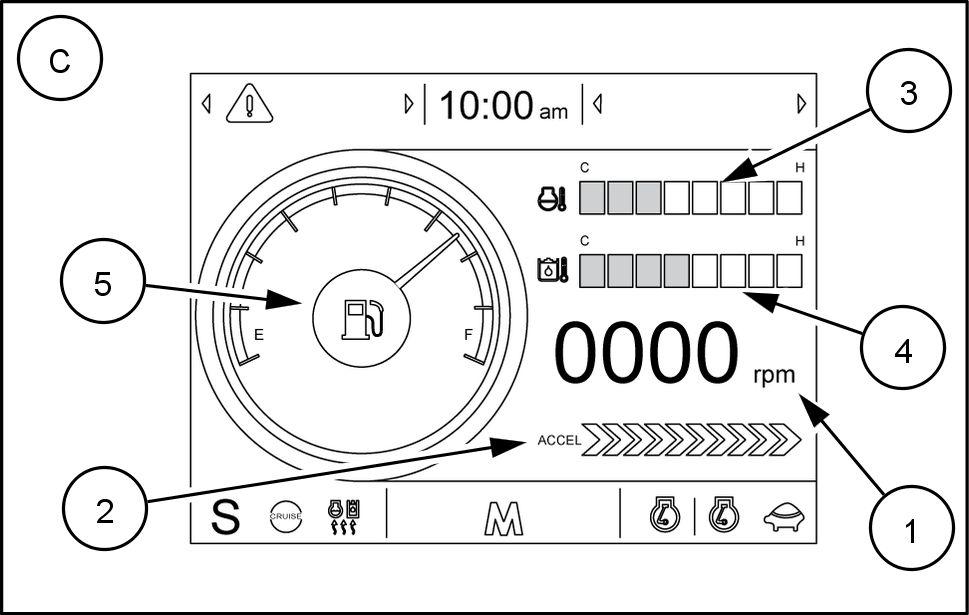

(C) : Ekstraudstyr type)
(1)
(2)
Motorhastighed
Motorhastigheden viser motorens
Acceleratorskive
Acceleratorskiven viser niveauet acceleration i trin fra 0 til
(3) Motorkølevæsketemperaturmåler

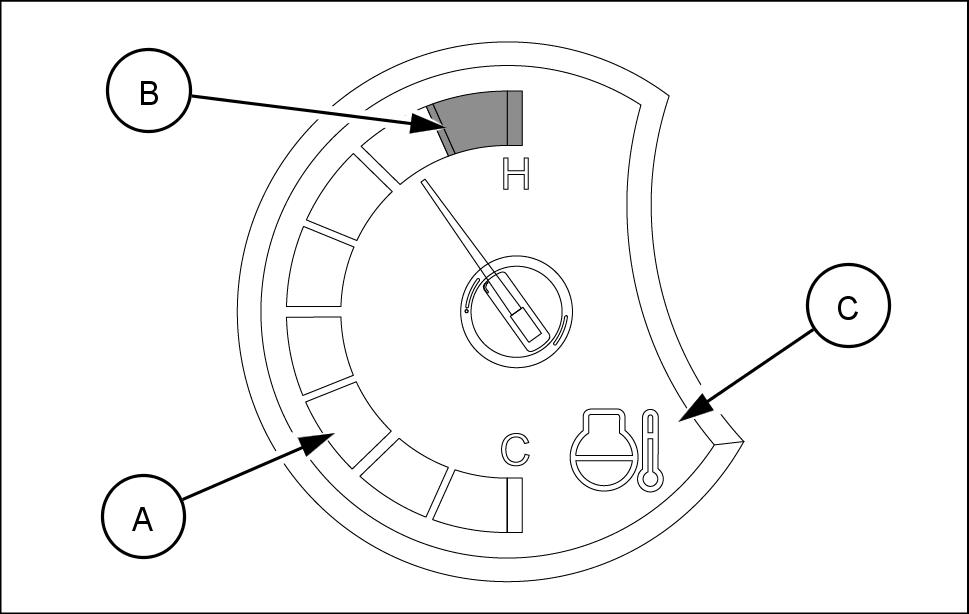

Måleren for motorkølevæsketemperatur angiver rens kølevæsketemperatur
Sort område (A) : mellem – 1 ( 104 – 239 )
Rødt område (B) : over 1 ( 239 )
Hvis indikatoren i det røde område (B) eller lampen (C) tænder , skal man standse motoren kontrollere motor-
Når det røde område (B) eller lampen (C) tænder , ikke standse motoren Lad i stedet motoren køre ved medium den køler langsomt før den
NB: Hvis motoren standses uden være kølet ned løbende, vil temperaturen motordelene øges pludseligt, det kan forårsage alvorlige motorproblemer
NB: Hvis måleren i det røde område eller lampen der lyser rødt, selvom maskinen i normal tilstand, skal kontakte CASE CONSTRUCTION -
(4) Måler til hydraulikolietemperatur

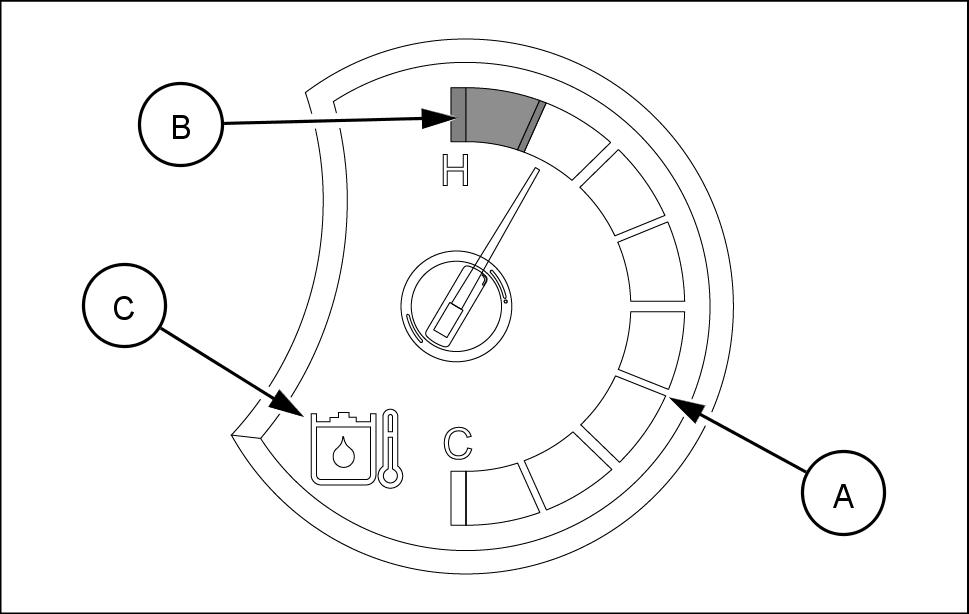

Måleren for hydaulikolietemperatur angiver temperaturen hydraulikolien.
Sort område (A) : mellem – 105 ( 104 – 221 )
Rødt område (B) : over 105 ( 221 )
Hvis indikatoren i det røde område (B) eller lampen (C) tænder lyser rødt, skal man reducere belastningen
Hvis måleren forbliver i det røde felt, skal man standse maskinen kontrollere årsagen til
NB: Hvis måleren i det røde område eller lampen tænder lyser selvom maskinen i normal skal kontakte CASE CONSTRUCTION -
(5) Brændstofmåler

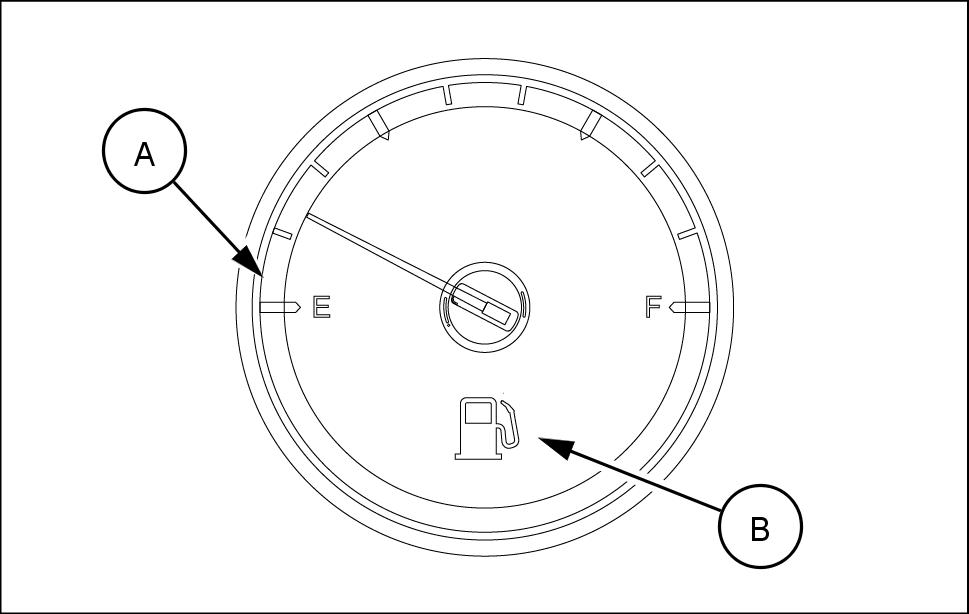

Brændstofmåler viser mængden brændstof i brændstoftanken.
Fyld brændstof når det røde felt (A) eller lampen (B) tænder lyser
NB: Hvis måleren i det røde område eller lampen der lyser selvom maskinen i normal skal kontakte CASE CONSTRUCTION -
