BETJENINGSANORDNINGER, FOROVEN

T agforhæng

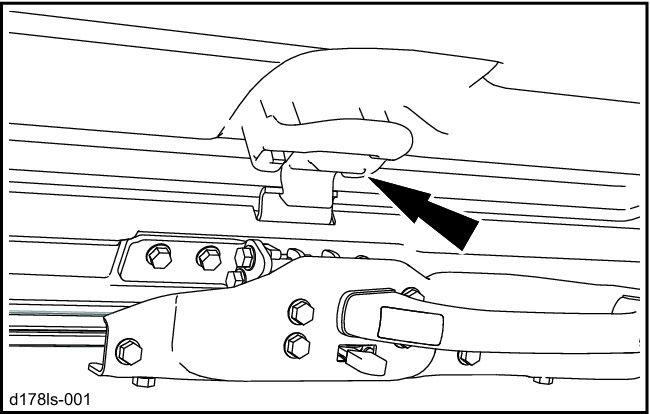

Loftsgardinet åbnes ved skubbe det bagud ved hjælp Gardinet lukkes ved skubbe det

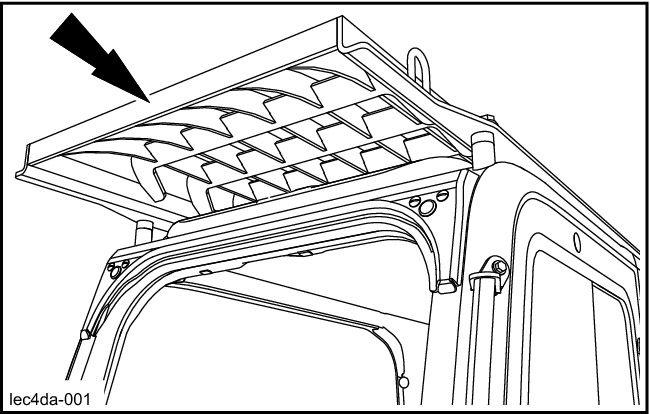

T aglem

Åbn loftsgardinet. T aglemmen åbnes ved skubbe i T aglemmen lukkes ved trække i

NB: taglemmens lukkemekanisme hjælpes fyldte skal man blot følge lukkebevægelsen uden skubbe eller holde lemmen

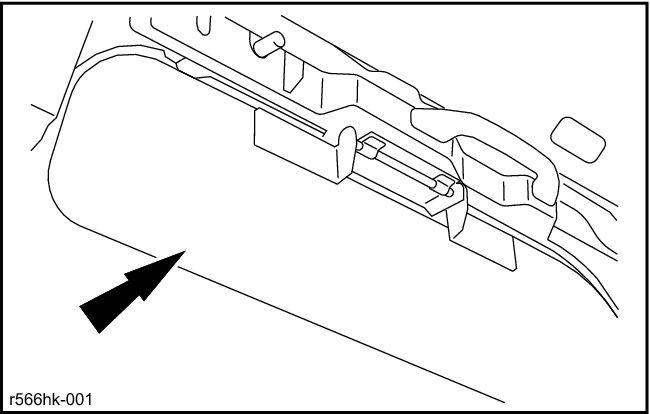

Solskærm

Solskærmen fastgjort til forruden kan nemt indstilles efter behov

D178LS - 001A 1

R566HK - 001A 1

Udvendige Betjeningsanordninger

Brændstoftank

Adv Arsel

Brandfare!

Når tanker diesel, skal være opmærksom følgende: Undlad

Fyld aldrig tanken, mens motoren kører . Spildt brændstof skal straks tørres op. Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig

Brændstoftankens kapacitet er: 450 l ( 1 gal )

Brug korrekt brændstof. (Se side 6 - 5

NB: Kom ikke fugt - eller vanddrivende middel i (Det kan skade

BEMÆRK: Rengør området omkring inden der fyldes brændstof på, fjern ikke filteret i (Se side 6 -

BEMÆRK: I koldt vejr skal der bruges der svarer til (Se side 6 - 5

OBS: I koldt vejr skal brændstoftanken fyldes efter hver arbejdsdag for forhindre

Når brændstofdækslet sættes på, skal man være sikker placere det korrekt i derefter lukke det ved dreje indtil

BEMÆRK: Brug tændingsnøglen til låse

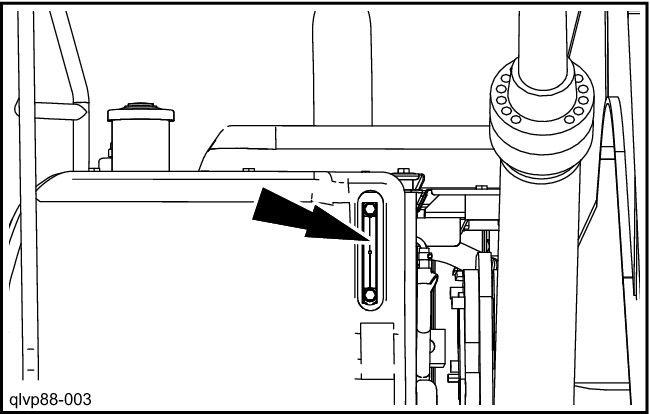

Brændstoftanken udstyret med visuel måler

Sidespejle

ADV ARSEL

Undgå personskader / eller skader maskinen!

Hold spejlene rene korrekt justeret.

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade.

Udsynszone

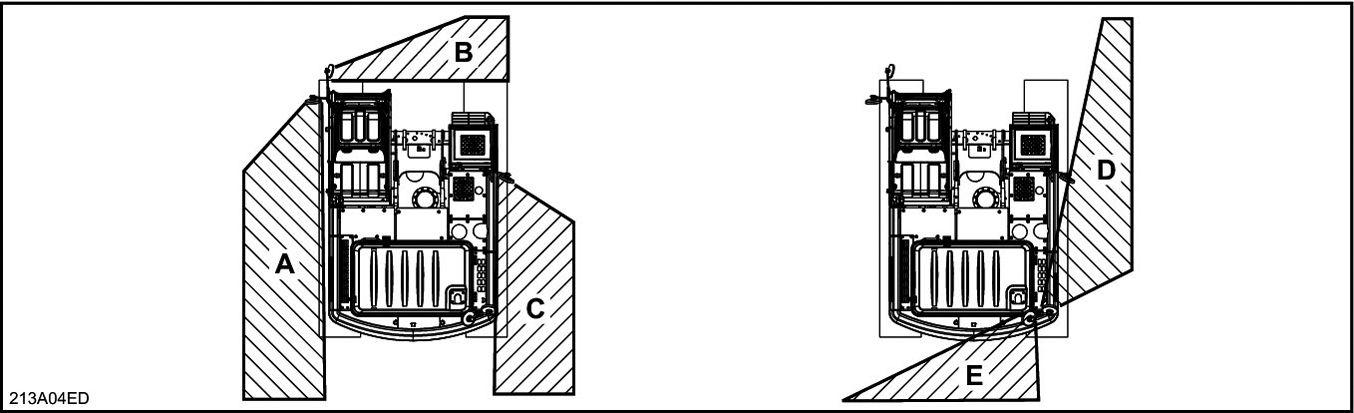

Illustrationerne nedenfor viser udsynszonen, som hvert sidespejl skal dække.

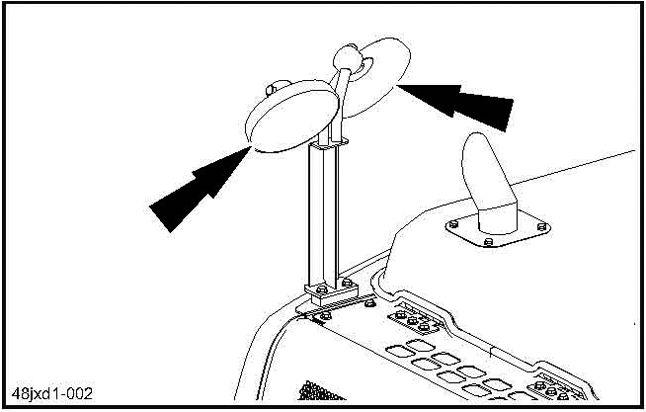

Bakkamera (Ekstraudstyr til det internationale marked)

Sørg for , der placeret bag før der køres med

BEMÆRK: (ekstraudstyr) Der placeret ekstra mera i højre side

UK8XKF - 001 1

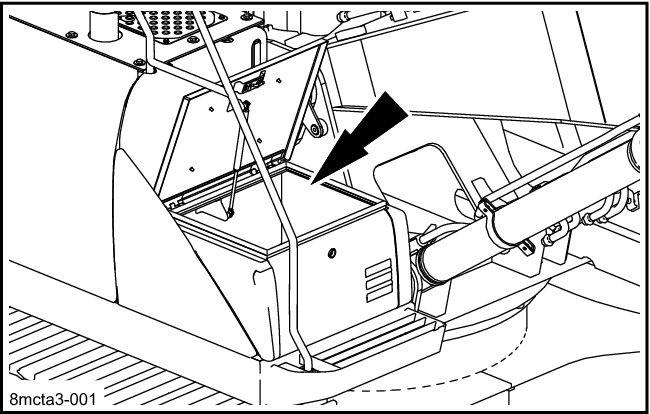

Forreste opbevaringsboks

Denne placeret øverst til Den bruges til ring nødhjælpsudstyr

Opbevaringsboksen giver også adgang til fyldningspumpen (ekstraudstyr) overvognens lys.

Åbn boksens dæksel med cylinderens

Boksens dæksel udstyret med gasstiver , som følger åbne -

NB: Brug tændingsnøglen til låse dækslet til 8MCT - 001A 1

Sidedøre ADV ARSEL

Bevægelige dele! Sørg for , alle indgangsdøre mekaniske adgangsdøre lukket helt, før maskinen tages i brug. Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0238A

Brug det udvendige håndtag til åbne For holde dørene åbne tages støttepindene sættes i der beregnet hertil. Når lukker , skal lægge støttepindene tilbage i deres opbevaringsrum.

Brug tændingsnøglen til låse

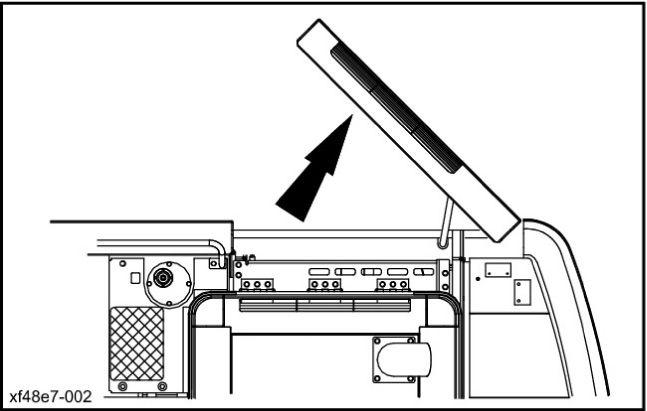

Højre dør

Højre dør giver adgang til hydrauliske komponenter osv samt til motorbrændstof XF48E7 - 002 1

V enstre døre

Dørene i venstre side hovedsagelig beregnet til give adgang til batteriets (hvis oliekøleren osv

NB: Sæt altid støttepindene når dørene

OBS: Efterlad aldrig værktøj eller andre genstande bag

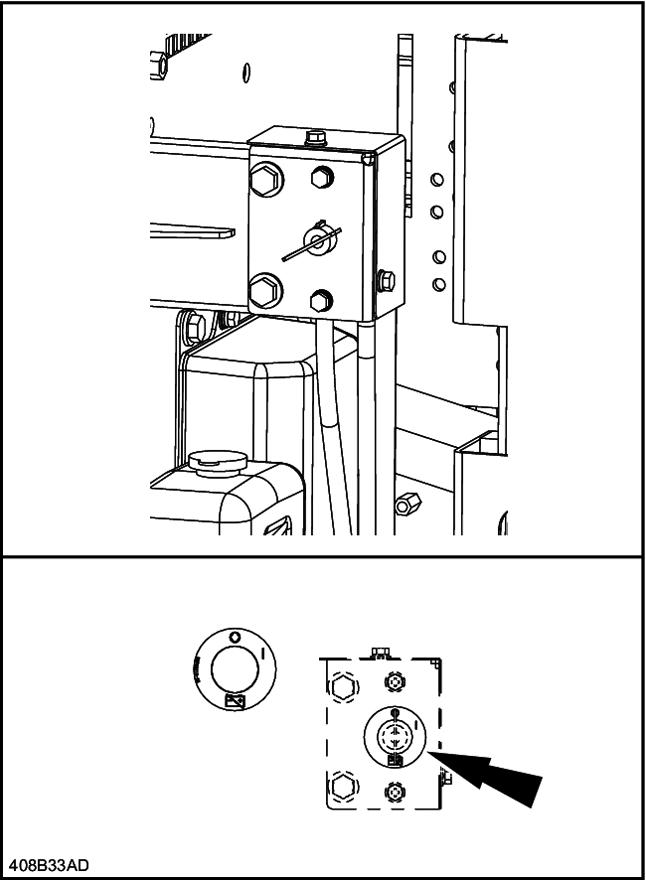

Hovedkontakt for batteri (hvis monteret)

OBS: Batteriets hovedkontakt skal kun bruges til elektrisk reparation svejsearbejde

Placeret nær åbn venstre dør

Når nøglen til batteriet hovedkontakt i “I” positionen (On alle elektriske kredsløb

Når nøglen til batteriet hovedkontakt i “O” positionen (Of f alle elektriske kredsløb

NB: Drej aldrig nøglen til batteriets hovedkontakt til “O” positionen (Off (Fra)), når motoren kører . elektriske systemer kan blive

NB: Når motoren skal altid vente mindst minut, før sætter nøglen til batteriets hovedkontakt i “O” positionen (Off Ellers afsluttes grammet for hydraulikken ikke

BEMÆRK: Når nøglen til batteriets hovedkontakt i “O” positionen (Off slettes gemte forudindstillede stationer radioen tidsindstillingen for

BEMÆRK: Nøglen kan fjernes fra batteriets

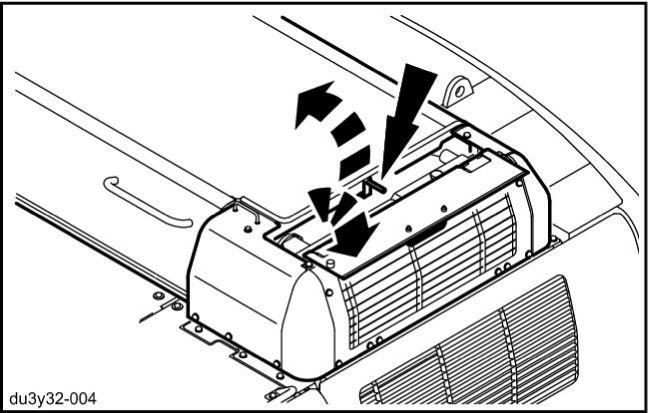

Motorhjelm

Åbning

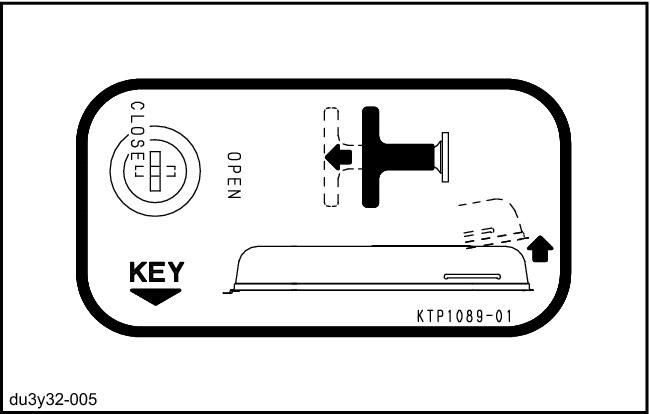

Brug tændingsnøglen til åbne Drej træk i håndtaget for åbne Hæv motorhjelmen indtil stiverne automatisk går i

Lukning

ADV ARSEL

Bevægelige dele!

Sørg for , motorhjelmen helt inden kører med maskinen. Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade.

W0280A

Løft motorhjelmen træk i Luk efter lås Hjelmen låses ved låse forreste haspe med tændingsnøglen.

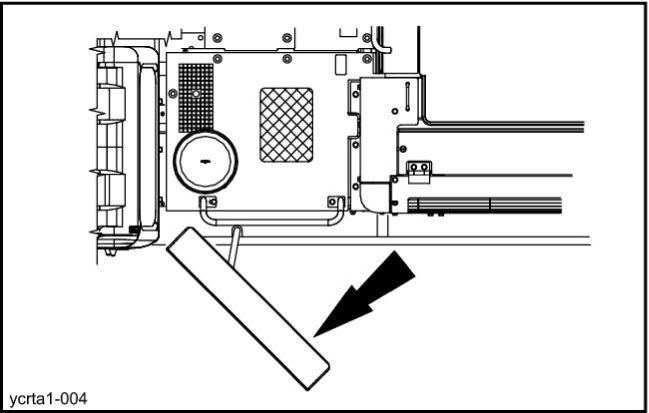

Nederste paneler

Adv Arsel

Bevægelige dele! Kontrollér , nederste paneler korrekt inden begynder køre med maskinen.

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig W0910A

Disse paneler sidder under overvognens stel giver gang til visse maskinens komponenter

OBS: Kør ikke med når panelerne taget

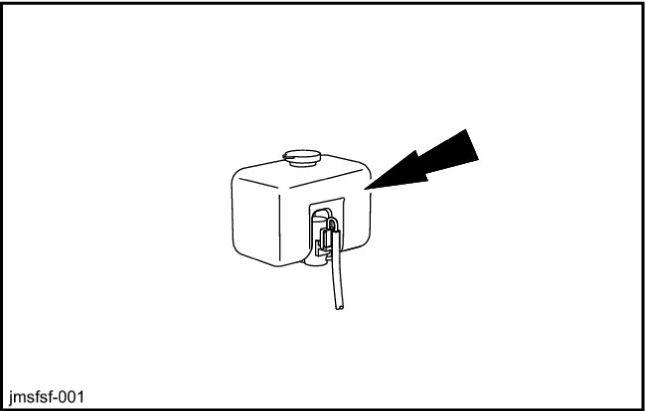

Beholder til sprinklervæske

Denne beholder , der anbragt i venstre opbevaringsrum, udstyret med elektrisk som betjenes fra

NB: Brug aldrig når beholderen Det kan beskadige den elektriske

Fjern fyld beholderen med

BEMÆRK: T ilsæt frostvæske til sprinklervæsken i koldt vejr

Beholderen kan løftes sin holder JMSFSF - 001Z 1

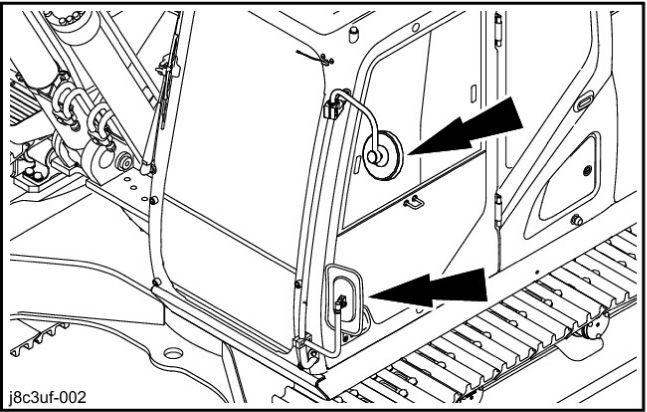

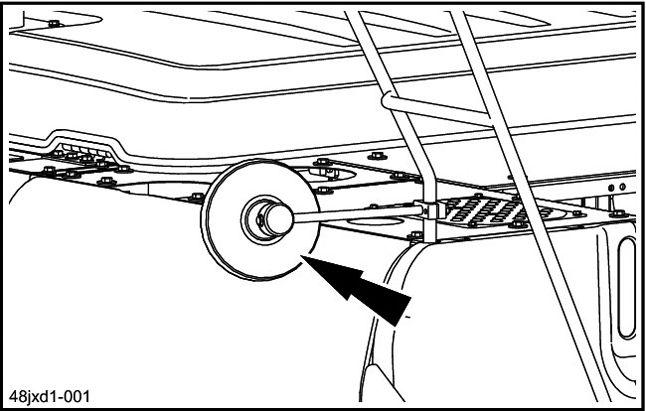

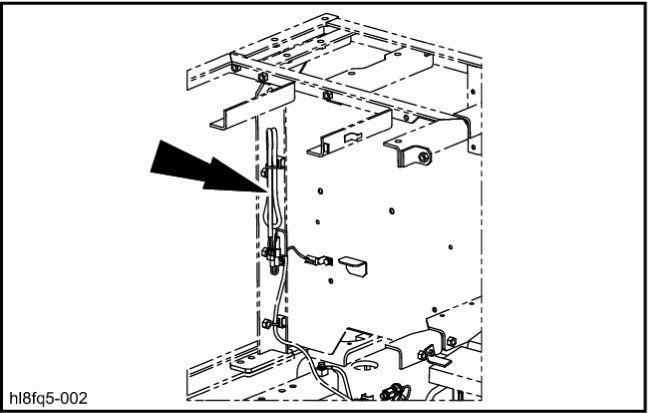

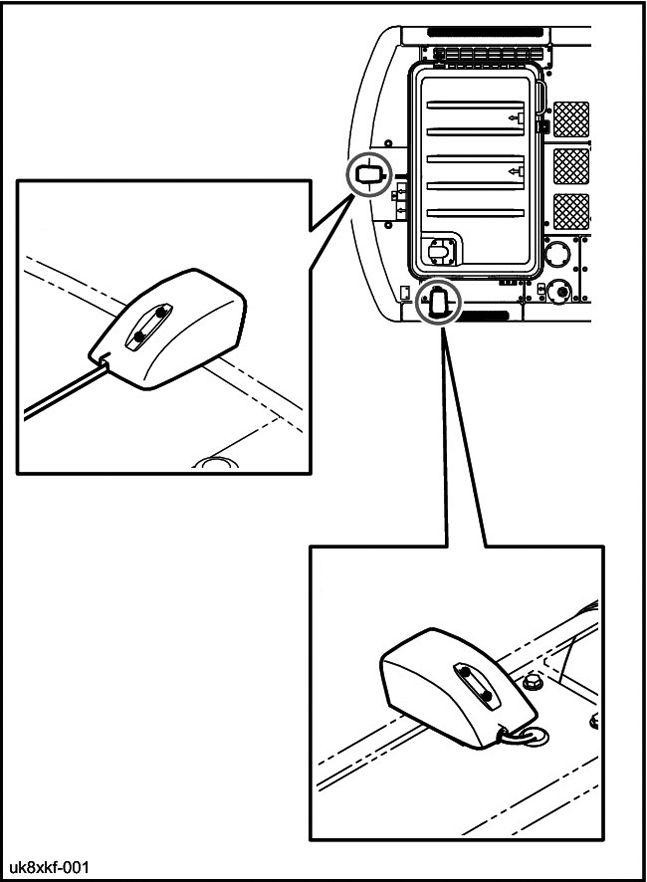

Kabel til rotorblink

Dette kabel anbragt bag højre førerhusstolpe kan bruges til tilslutning V rotorblink (medfølger

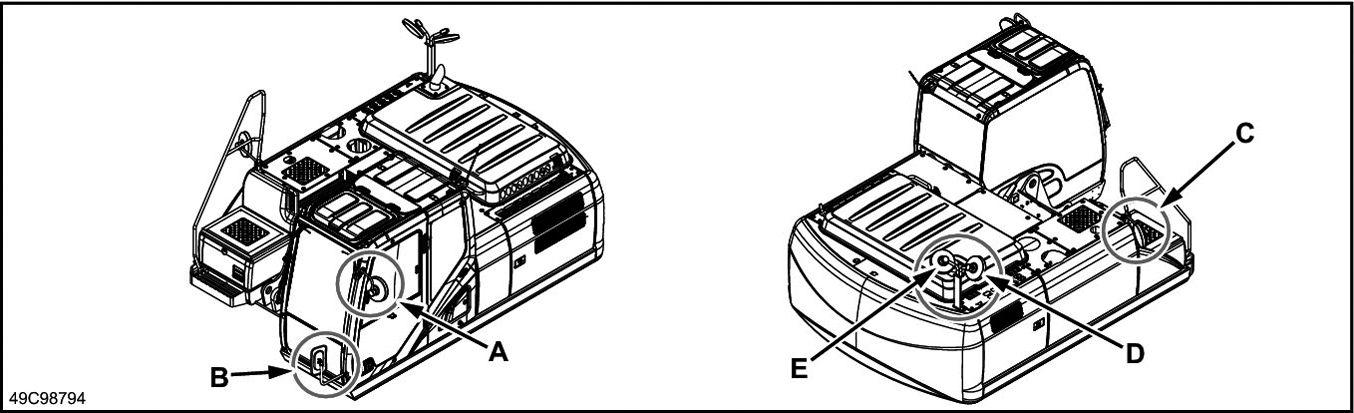

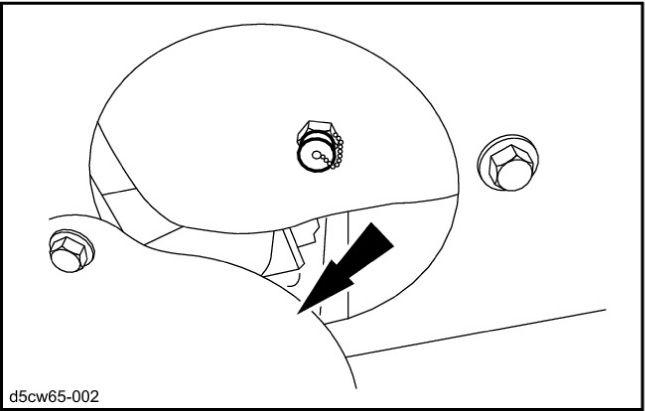

Øjer til lasthåndtering

ADV ARSEL

Udstyrssvigt kan medføre ulykker eller personskade!

Anvend ikke koblingens når der skal løftes Løftestroppen kan glide lasten kan falde ned.

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0221A

ADV ARSEL

Fare for nedfaldende objekter!

Påsvejs aldrig kroge eller øskner til lasthåndtering skovlens bundplade. Forbindelsesstangens øje det eneste tilladte Sørg altid for have skovl når anvender forbindelsesstangens øje.

Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig

ADV ARSEL

Forkert betjening eller vedligeholdelse denne maskine kan medføre ulykker .

Når der skal løftes last, skal maskinen være udstyret med:

- sikkerhedsventiler ,

- indikator for overbelastning, -

W0246A lasthåndteringsdiagram, der svarer til maskinen redskabet. Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. 168A

ADV ARSEL

Forkert betjening eller vedligeholdelse denne maskine kan medføre ulykker .

Sørg for , lasthåndteringsdiagrammet placeret i det specielt leverede smudsomslag, grammet svarer til maskinmodellen det der Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. 169A

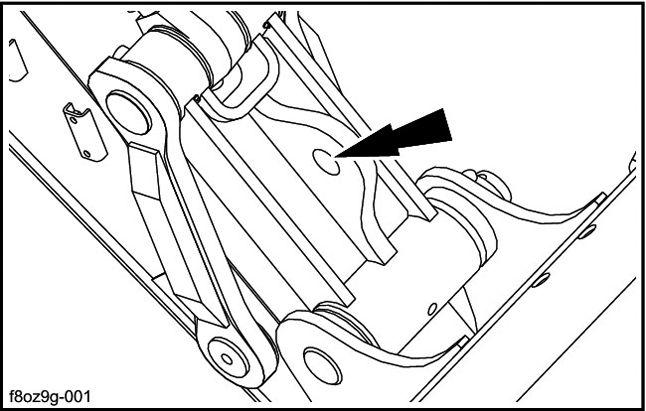

Når der skal stropper kæder fastgøres til jet skovlstangen eller hurtigkoblingen (Se side 4 -

NB: Læsseøjet kan kun bære den der angivet som maksimum i diagrammet for maksimale mærkaten i førerhuset. (Se side 2 -

F8OZ9G - 001 1

OBS: Hurtigkoblingens øje kan bruges ved løft til t ( 22046.23 ) .

OBS: Dette tilbehørspunkt kan kun bære vægten angivet i tabellen over løftegrænser (Se side 4 -

Bugseringshuller

Adv Arsel

Fare for ukorrekt brug!

Bugsering hårfin manøvre, der altid udføres med risiko for Producentens garantibetingelser gælder ikke ved problemer eller ulykker under bugsering. Udfør reparationerne hvor det Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig W0286A placeret foran bag

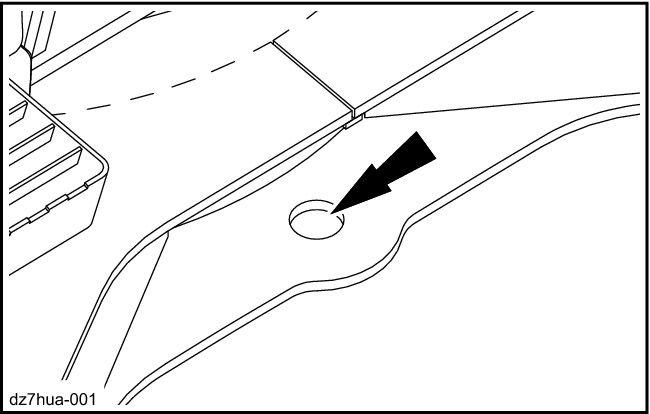

Disse huller bruges til trække tunge genstande til t ( 22046.23 ) (Se side 5 - 8

Kontroller , stropperne, kæderne tilbehøret i fekt stand kan bære den der skal

OBS: Bugsering skal altid foretages indpasset med

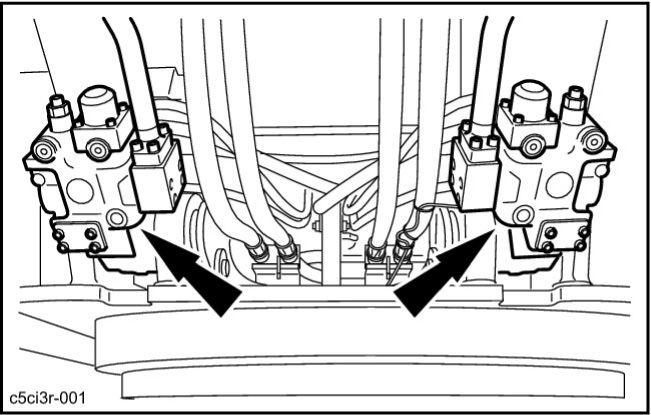

Sikkerhedsventiler (ekstraudstyr)

Servicespecifikationer

Efterses CASE CONSTRUCTION - forhandleren: Hver måned

Sikkerhedsventilens funktion , forhindre udstyret i falde ned, hvis der skulle opstå lækage, eller rør eller slange skulle i stykker I sidstnævnte tilfælde sikrer den udstyret kan sænkes forsigtigt ned bumcylindre

Forsyningsventiler til redskaber (ekstraudstyr) (ekstraudstyr)

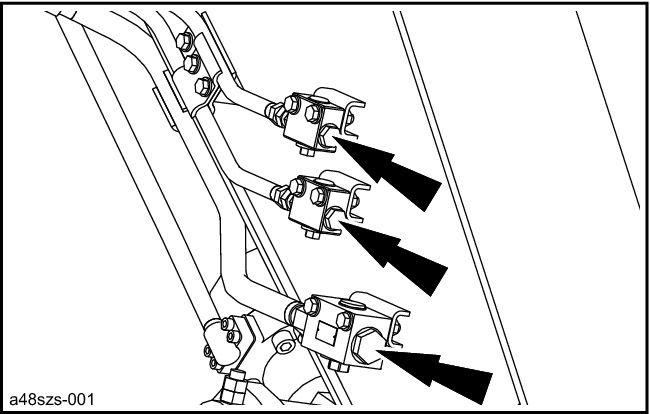

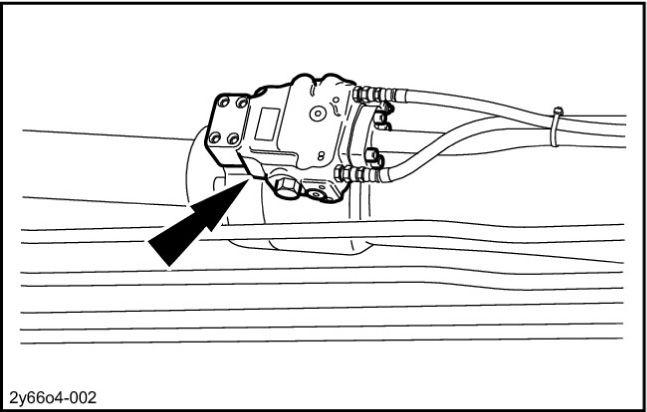

Disse ventiler anbragt for enden gravearmen sørger for olie til ekstraudstyr , hydrauliske V entilerne har positioner: Åben

Påfyldningspumpe til brændstoftank (hvis monteret)

ADV ARSEL

Brandfare!

Når tanker skal være opmærksom følgende: Undlad ryge.

Fyld aldrig tanken, mens motoren kører . Spildt brændstof skal straks tørres op.

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0099A

NB: Kom ikke fugt - eller vanddrivende middel i (Det kan skade

OBS: Denne pumpe findes i det forreste opbevaringsrum kun bruges til Brug korrekt brændstof (se side 6 - 5

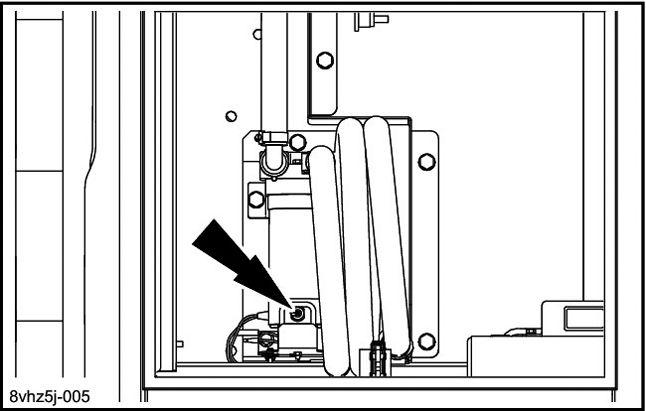

Parker maskinen vandret stop motoren, drej tændingsnøglen til positionen " tilføringsslangen

8VHZ5J - 001 1

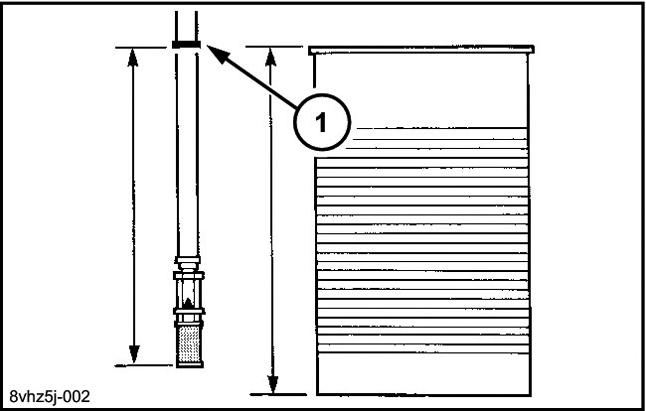

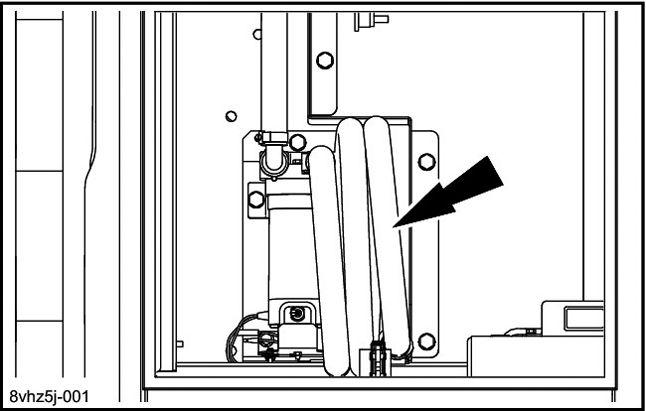

Mål tøndens højde, anbring sugeslangens fikationsklemme (1) der lidt mindre end tøndens

Kontroller , sugeslangens filter korrekt anbring derefter sugeslangen i

8VHZ5J - 002 2

Fjern brændstoftankens

ADV ARSEL

Fare for forbrænding!

Hvis påfyldningsdækslet monteret under optankningen, kan det medføre ulykke, hvis dækslet efterfølgende afmonteres. For reducere risikoen skal man TID afmontere brændstoftankens påfyldningsdæksel, inden der tankes med påfyldningspumpen til brændstoftanken.

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig W0247A

8VHZ5J - 003 3

Vælg påfyldningsmetode ved hjælp knappen til højre for

- tilstand: Påfyldningen stopper alarmen for fuld tank

- tilstand: Følg påfyldningen tankens ler , når det

Drej kontakten pumpen til positionen Påfyldningen begynder

BEMÆRK: Påfyldningen kan til hver tid stoppes når tønden tom) ved dreje kontakten til positionen “Off”

Når brændstoftanken skal kontakten gerknappen drejes til positionen “Of I - tilstand deaktiveres

Kør pumpen yderligere lille stykke tid for tømme slangen uden for Rengør læg den tilbage i forreste

Sæt brændstofdækslet

1 Drej tændingsnøglen til positionen “Of .

BEMÆRK: Pumpen udstyret med Asikring.

Førerværn (Styrtbøjle (ROPS) beskyttelse mod nedfaldende objekter (FOPS)).

F Are

Knusningsfare!

Styrtbøjlen ikke ændres nogen måde. Uautoriserede ændringer , som f.eks. svejsning, boring eller skæring, svækker styrtbøjlen formindsker din beskyttelse. autoriseret forhandler til udskifte styrtbøjlen, hvis den nogen måde beskadiges. PRØV IKKE A T REP ARERE STYRTBØJ-

LEN.

Hvis anvisningerne ikke vil det medføre dødsfald eller alvorlig D0037A

ADV ARSEL

Fare for væltning!

Hvis traktoren involveret i bryder i tipper eller vælter , SKAL kvalificeret tekniker udskifte styrtbøjlen, før traktoren tages i brug igen.

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0134A

Maskinen udstyret med ROPS (Roll - Over tective Structure) FOPS (Falling Objects Protective Structure) til Det styrtsikre monteringsstøtterne fastgørelseselementerne maskinen integreret del Efter korrosion eller sammenstød skal enhver skade det styrtsikre førerværn vurderes grundigt specialiseret kvalificeret I alle tilfælde skal alle beskadigede del udskiftes med originale oprindelige forhold Kontakt

CASE CONSTRUCTION - forhandleren for bekræfte det styrtsikre førerværns funktionalitet eller behovet for udskiftning hele opbygningen eller dele

Sørg for , reservedelsnummeret Foretag ikke nogen ændringer

OBS: Udskift ROPS - hvis det Søg i reservedelslisten efter reservedelsnummeret til den korrekte model, når førerhuset udskiftes. Hvis der teres forkert kan dette blive hvis maskinen vælter , hvilket kan medføre død eller alvorlig personskade for føreren eller beskadigelse Montering uoriginale dele eller ændring førerhusets hovedenhed forbudt hensyn til sikring styrken.

LEC4DA - 001A 1

15UUEH - 001 2
