REMPLACEMENT DU MARTEAU HYDRAULIQUE

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

TRIM THIS EDGE

REMPLACEMENT DE L’OUTIL DU MARTEAU HYDRAULIQUE (enoption)

Dépose

Outillage nécessaire

-Un marteau -Un jet de bronze ou de cuivre -Un tournevis embout plat

ETAPE 1

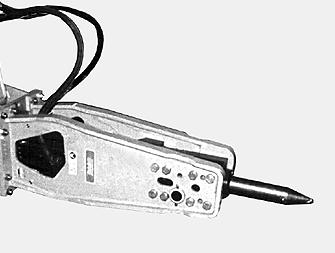

CP99F001 Poser le marteau hydraulique à l’horizontal sur un sol plat et dur.

ETAPE 2

Arrêter le moteur thermique et retirer la clé de démarrage.

ETAPE 3

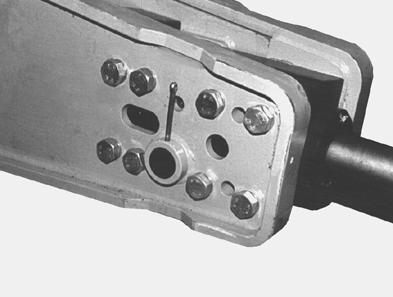

CP99C006 Déplacer vers le haut la plaque caoutchouc (si équipé). Déposer les goupilles et les bouchons de chaque côté du marteau hydraulique.

ETAPE 4

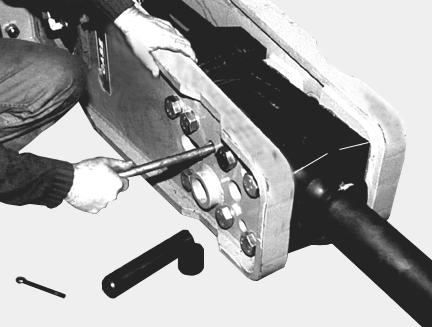

CP99C007 A l’aide du jet de bronze ou de cuivre chasser les axes.

ETAPE 5

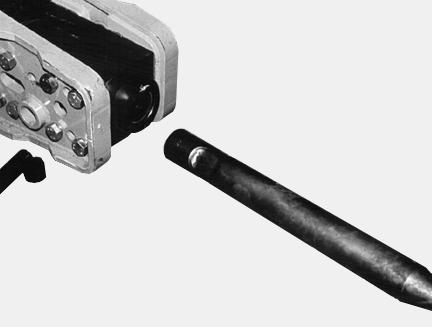

CP99C008 Déposer l’outil. Si nécessaire, utiliser un dispositif de levage. NOTA: Si le marteau hydraulique est encore monté sur la machine, il sera possible de poser la pointe de l’outil au sol puis de lever le marteau hydraulique. S’assurer du maintien de l’outil.

338

TRIM THIS EDGE LEFT PAGE

Repose

Outillage nécessaire

-Un marteau -Un jet de bronze ou de cuivre -Un tournevis embout plat

ETAPE 1

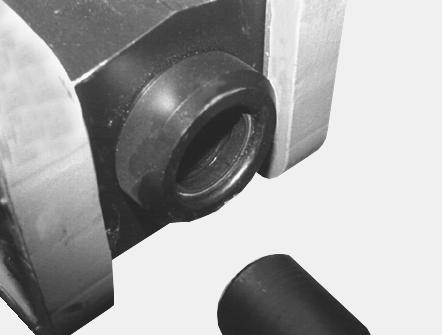

CP99C009 Contrôler l’usure de la bague d’outil et du joint d’étanchéité, les remplacer si nécessaire. Voir section “Remplacement de la bague d’outil du marteau hydraulique”.

ETAPE 2

Nettoyer l’outil ainsi que les axes de fixation et les graisser.

ETAPE 3

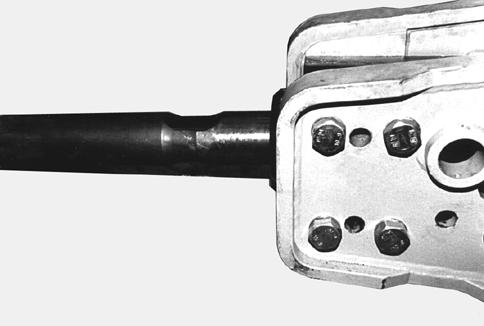

CP99C010 Introduire l’outil en alignant ses rainures avec les trous des axes de fixation.

ETAPE 4

Reposer les axes et s’assurer que l’outil est maintenu.

ETAPE 5

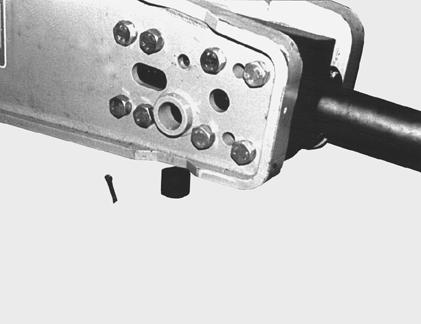

CP99C011 Reposer les bouchons et les goupilles. Replacer vers le bas la plaque caoutchouc (si équipé).

339
