Automatyczne zakresy prędkości

Demontaż modułu zakresów prędkości

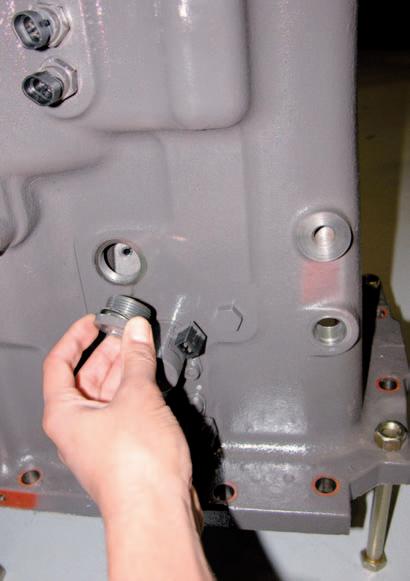

– Ustawić obudowę (A) pionowo za pomocą 6 drążków gwintowanych "M16" (C), długości 120 mm wykonanych lokalnie, z nakrętkami i przeciwnakrętkami, (Patrz strona B4.2). – Wykonać pomiar wymiarów regulacji widełek w następujący sposób: – Podłączyć zawór redukcyjny nr 6005005310 do sieci powietrza sprężonego (4 bar). – Wykonać kontrolę za pomocą skrzyni nr 6005006135. Patrz "Działanie skrzyni kontroli" strony B1.5, B1.6, w "Uwagi ogólne". – Zmierzyć wymiary zgodnie z procedurą opisaną na stronie B4.24. – Wymontować korek i wyjąć kołek (D) widełek zakresów prędkości "A" i "B".

F

D A

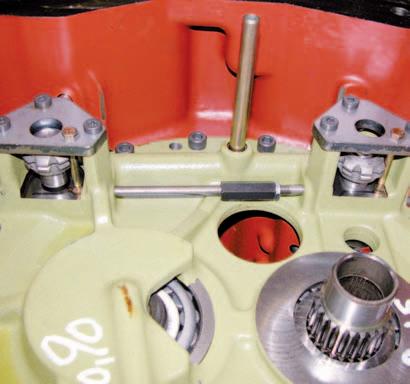

– Wymontować pokrywy (E). – Wyjąć włączniki (F), (Rys. 6). – Wymontować nakrętki koronowe (G). – Zmniejszyć maksymalnie długość zamka blokady (H).

326hsm1j

E

G H C

Rys. 6
