Ramię 2.przekładni obiegowej zewnętrznej.

"Hexashift"

– Sprawdzić, czy podkładka (AV) jest klejona środkiem Loctite(648) w obudowie.

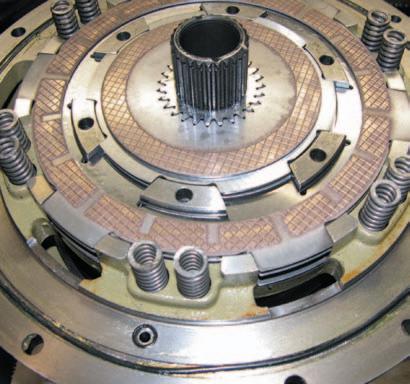

Ważne: Ustawić pierwszą tarczę hamulca (AW) przed zamontowaniem zespołu sprzęgło "A" i hamulec "A". Powlec olejem podkładkę cierną (AX) i ustawić ją w jej miejscu pod obudową sprzęgła.

AW

AX

– Zamontować wał (AY) i piastę (AZ) z wypustami skierowanymi do góry.

Ważne: Powlec smarem przed montażem okrągłe pierścienie uszczelniające (BA) i (BB).

– Smarować uszczelki tłoka. – Zamontować tłok hamulca "A"(BC) w obudowie (BD) uderzając stopniowo i na przemian na jego obwód za pomocą młotka (Rys. 29).

326hsm0s

AZ

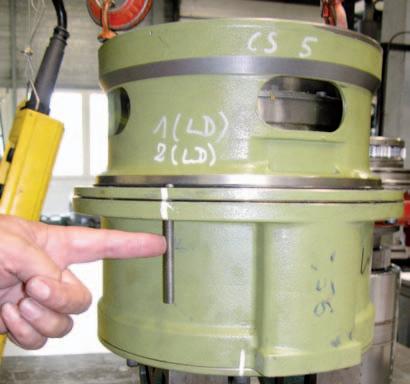

– Opuścić obudowę przekładni zwalniającej (BD) na obudowę multiplikatora (BE) za pomocą kołków prowadzących (m), wyrównując znaki (r).

Ważne: Wyrównać otwory smarowe. BA

326hsm0t

r

m AY BD

BC

AV

BE

Rys. 28

BB

BD

Rys. 29

10

BE
