Dat de energietransitie nieuwe eisen stelt aan de groepenkast, hoeven we geen enkele installateur te vertellen. Maar dat het aanpassen of uitbreiden van die groepenkast een belangrijke verantwoordelijkheid is en dus risico’s meebrengt, daarvan is lang niet iedereen doordrongen, zegt Ingmar de Winter, Product Market Manager bij powermanagementbedrijf Eaton.

Even een extra groepje plaatsen?

De belasting op onze groepenkast neemt in razend tempo toe. Neem alleen al de keuken. We gaan koken op inductie, we hebben een quooker, en nog veel meer handige keukenapparatuur. Alles vraagt stroom. "Dat kan onze groepenkast doorgaans nog prima aan", zegt Ingmar de Winter, Product Market Manager bij Eaton. "En anders is er de hoofdbeveiliging van het

Fred: “Kijk, dit artikel had Henk nou moeten lezen. Die adviseerde mij laatst bij de installatie van zonnepanelen gewoon even een extra groepje te plaatsen in de groepenkast. Volgens mij heeft hij niet door dat dit kan zorgen voor overbelasting en warmteproblemen.”

Daan: “Ik vind het zelf ook wel een lastig onderwerp. En wist ook niet dat je speciale groepenkasten hebt, die gecertificeerd en geschikt zijn voor bijvoorbeeld pv- en ev. Jij?”

Fred: “Belangrijkste les is misschien nog wel dat wij elkaar nog meer nodig hebben als E- en W-monteur. Want of het nou gaat om zonnepanelen, warmte pomp of thuisaccu, alles draait om stroom!” netbedrijf. Al is de groepenkast nog zo’n rommeltje, deze beveiliging voorkomt nu vaak nog grote problemen."

Maar ergens houdt het op met die aloude beveiliging. Het grote risico wordt straks de warmte in de groepenkast, zegt De Winter. "Een laadpaal voor de elektrische auto haalt zijn stroom ook uit de groepenkast. Veel stroom zelfs en bovendien heel langdurig. Als de belasting van de stroom met factor 2 toeneemt, dan stijgt de warmteopwekking in de kast met factor 4, dat gaat in het kwadraat. Die warmte is dus heel lang in de groepenkast aanwezig."

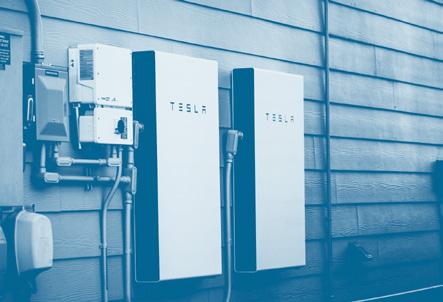

Het risico wordt nog groter, wanneer er ook pv-panelen bijkomen en in de toekomst nieuwe technieken als accu’s voor opslag en bidirectionele laadpalen, waarbij de auto stroom teruglevert aan een woning. De hoofdbeveiliging zal dit niet allemaal meer kunnen controleren, waarschuwt De Winter.

Brand

Punt is volgens hem dat installateurs makkelijk geneigd zijn om extra groepen aan de groepenkast toe te voegen, zonder dat ze zich bewust zijn van de bijbehorende verantwoordelijkheid.

"Even een extra groepje installeren voor pv of een laadpaal. Maar is de groepenkast wel voorbereid op deze extra stromen? Want deze worden niet meer altijd beveiligd door de hoofdbeveiliging. Een overbelasting door deze stromen kan voor grote warmteproblemen zorgen. Een beveiliging kan ongewenst trippen, met mogelijk uitval van apparatuur. Of veel erger, er ontstaat brand. De installateur die de kast heeft aangepast is verantwoordelijk."

Bij dergelijke werkzaamheden moet de installateur een technisch dossier bijhouden, zodat hij achteraf kan aantonen wat hij heeft gedaan en dat hij juist heeft gehandeld. De Winter verwijst naar de IEC 61439, de norm voor laagspanningsschakel- en verdeelinrichtingen.

"Daarin staat dat de installateur wordt gezien als de fabrikant, en dus als verantwoordelijke, als hij een groepenkast bouwt of aanpast. Dus kijk uit met even een pv-groepje bijplaatsen. Houd een dossier bij en bewaar dat minstens tien jaar."

BIJ CALAMITEITEN MOET JE JE KUNNEN VERANTWOORDEN”

“Het is zeker niet zo dat installateurs hun werk niet serieus nemen”, benadrukt Ingmar de Winter. "Integendeel. Ze leveren heel goed werk. Ook een extra groep installeren in de groepenkast, of zelfs een hele nieuwe kast bouwen, doen ze doorgaans uitstekend. Het gaat om de eindverantwoordelijkheid. Ook al heb je de groepenkast technisch perfect geïnstalleerd, als er calamiteiten zijn, dan moet je je kunnen verantwoorden. Kun je dat niet, dan word je alsnog verantwoordelijk gehouden voor schade die de defecte kast heeft veroorzaakt. Dat kan echt catastrofaal zijn voor je bedrijf. Dus zorg altijd dat je alles vastlegt. Dat voorkomt problemen!"

Voorkomen

Warmte wordt dus probleem nummer één in de nieuwe groepenkast, waarschuwt Ingmar de Winter nog eens. Hij heeft tips om dat probleem deels te voorkomen. "Installeer componenten die de meeste warmte afgeven onderin de kast en niet tegen elkaar. Dan kunnen ze de warmte het best kwijt, die trekt dan naar boven. Er ontstaat zo een natuurlijke luchtcirculatie. En de bedrading niet bundelen, geen trekbandjes gebruiken, maar los installeren."

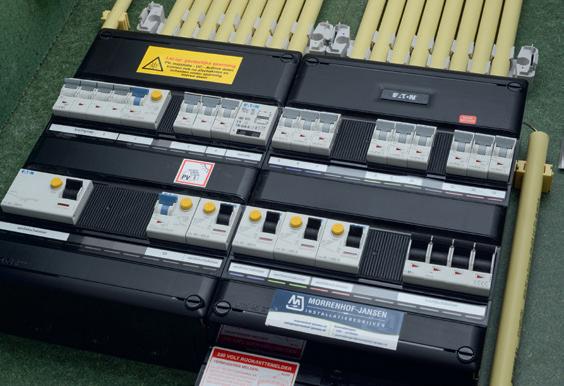

Ook een goede optie: bedrijven als Eaton leveren gecertificeerde groepenkasten, die zijn getest in laboratoria. "Die zijn pv- en ev-geschikt. De verantwoordelijkheid ligt bij de fabrikant. Dat is voor de installateur heel safe. Maar het betreft dan wel nieuwe groepenkasten. Bij aanpassen van bestaande kasten blijft een technisch dossier essentieel."
