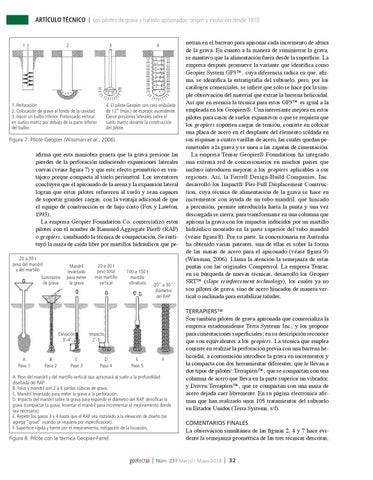

ARTÍCULO TÉCNICO

1

Los pilotes de grava y balasto apisonados: origen y evolución desde 1910

2

3

1. Perforación 2. Colocación de grava al fondo de la cavidad. 3. Hacer un bulbo inferior. Pretensado vertical en suelos matriz por debajo de la parte inferior del bulbo.

4

4. El pilote Geopier con cara ondulada de 12" (máx.) de espesor, ascendente. Ejerce presiones laterales sobre el suelo matriz durante la construcción del pilote.

Figura 7. Pilote Geopier (Wissman et al., 2006).

afirma que esta maniobra genera que la grava presione las paredes de la perforación induciendo expansiones laterales curvas (véase figura 7) y que este efecto geométrico es ventajoso porque compacta al suelo perimetral. Los inventores concluyen que el apisonado de la arena y la expansión lateral logran que estos pilotes refuercen al suelo y sean capaces de soportar grandes cargas, con la ventaja adicional de que el equipo de construcción es de bajo costo (Fox y Lawton, 1993). La empresa Geopier Foundation Co. comercializó estos pilotes con el nombre de Rammed Aggregate Pier® (RAP) o geopiers, cambiando la técnica de compactación. Se sustituyó la maza de caída libre por martillos hidráulicos que pe20 a 30 t peso del mandril y del martillo Suministro de grava

Mandril levantado para meter la grava

20 a 30 t peso total más martillo vertical

100 a 150 t martillo vibratorio

20" a 30" diámetro del RAP

netran en el barreno para apisonar cada incremento de altura de la grava. En cuanto a la manera de suministrar la grava, se mantuvo que la alimentación fuera desde la superficie. La empresa después promueve la variante que identifica como Geopier System GP3™, cuya diferencia radica en que, afirma, se identifica la estratigrafía del subsuelo, pero, por los catálogos comerciales, se infiere que sólo se hace por la simple observación del material que extrae la barrena helicoidal. Así que en esencia la técnica para estos GP3™ es igual a la empleada en los Geopiers®. Una interesante mejora en estos pilotes para casos de suelos expansivos o que se requiera que los geopiers soporten cargas de tensión, consiste en colocar una placa de acero en el desplante del elemento soldada en sus esquinas a cuatro varillas de acero, las cuales quedan perimetrales a la grava y se unen a las zapatas de cimentación. La empresa Tensar Geopier® Foundations ha integrado una extensa red de concesionarios en muchos países que incluso introducen mejoras a los geopiers aplicables a sus regiones. Así, la Farrell Design-Build Companies, Inc. desarrolló los Impact® Pier-Full Displacement Construction, cuya técnica de alimentación de la grava se hace en incrementos con ayuda de un tubo mandril, que hincado a percusión, permite introducirla hasta la punta y una vez descargada se cierra, para transformarse en una columna que apisona la grava con los impactos inducidos por un martillo hidráulico montado en la parte superior del tubo mandril (véase figura 8). Por su parte, la concesionaria en Australia ha obtenido varias patentes, una de ellas es sobre la forma de las masas de acero para el apisonado (véase figura 9) (Wissman, 2006). Llama la atención la semejanza de estas puntas con las originales Compressol. La empresa Tensar, en su búsqueda de nuevas técnicas, desarrolló los Geopier SRT™ (slope reinforcement technology), los cuales ya no son pilotes de grava, sino de acero hincados de manera vertical o inclinada para estabilizar taludes. TERRAPIERS™

Elevación 3'-4'

A Paso 1

B Paso 2

C Paso 3

Impacto 2'-3'

D Paso 4

E Paso 5

F

A. Peso del mandril y del martillo vertical que apisonará al suelo a la profundidad diseñada del RAP. B. Tolva y mandril con 2 a 4 yardas cúbicas de grava. C. Mandril levantado para meter la grava a la perforación. D. Impacto del mandril sobre la grava para expandir el diámetro del RAP, densificar la grava (compactar la grava, levantar el mandril para incrementar el mejoramiento donde sea necesario). E. Repetir los pasos 3 y 4 hasta que el RAP sea instalado a la elevación de diseño (se agrega "grout" cuando se requiera por especificación). F. Superficie rígida y fuerte por el mejoramiento, mitigación de la licuación.

Figura 8. Pilote con la técnica Geopier-Farrel.

Son también pilotes de grava apisonada que comercializa la empresa estadounidense Terra Systems Inc., y los propone para cimentaciones superficiales; en su descripción reconoce que son equivalentes a los geopiers. La técnica que emplea consiste en realizar la perforación previa con una barrena helicoidal, a continuación introduce la grava en incrementos y la compacta con dos herramientas diferentes, que le llevan a dos tipos de pilotes: Terrapiers™, que se compactan con una columna de acero que lleva en la parte superior un vibrador, y Driven Terrapiers™, que se compactan con una maza de acero dejada caer libremente. En su página electrónica afirman que han realizado unos 105 tratamientos del subsuelo en Estados Unidos (Terra Systems, s/f). COMENTARIOS FINALES

La observación simultánea de las figuras 2, 4 y 7 hace evidente la semejanza geométrica de las tres técnicas descritas,
