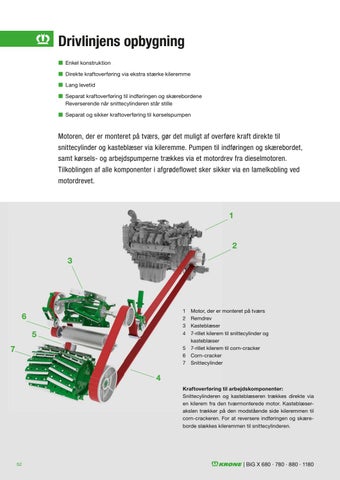

Drivlinjens opbygning Enkel konstruktion Direkte kraftoverføring via ekstra stærke kileremme Lang levetid Separat kraftoverføring til indføringen og skærebordene Reverserende når snittecylinderen står stille Separat og sikker kraftoverføring til kørselspumpen
Motoren, der er monteret på tværs, gør det muligt af overføre kraft direkte til snittecylinder og kasteblæser via kileremme. Pumpen til indføringen og skærebordet, samt kørsels- og arbejdspumperne trækkes via et motordrev fra dieselmotoren. Tilkoblingen af alle komponenter i afgrødeflowet sker sikker via en lamelkobling ved motordrevet.
1 2 3
1 Motor, der er monteret på tværs 2 Remdrev 3 Kasteblæser 4 7-rillet kilerem til snittecylinder og kasteblæser 5 7-rillet kilerem til corn-cracker 6 Corn-cracker 7 Snittecylinder
6 5 7 4
Kraftoverføring til arbejdskomponenter: Snittecylinderen og kasteblæseren trækkes direkte via en kilerem fra den tværmonterede motor. Kasteblæserakslen trækker på den modstående side kileremmen til corn-crackeren. For at reversere indføringen og skæreborde slækkes kileremmen til snittecylinderen.
52
| BiG X 680 · 780 · 880 · 1180
