Drivlinjen

Drivlinjens opbygning

„ Enkel konstruktion

„ Direkte kraftoverføring via ekstra stærke kileremme

„ Lang levetid

„ Separat kraftoverføring til indføringen og skærebordene

Reverserende når snittecylinderen står stille

„ Separat og sikker kraftoverføring til kørselspumpen

Motoren, der er monteret på tværs, gør det muligt af overføre kraft direkte til snittecylinder og kasteblæser via kileremme. Pumpen til indføringen og skærebordet, samt kørsels- og arbejdspumperne trækkes via et motordrev fra dieselmotoren. Tilkoblingen af alle komponenter i afgrødeflowet sker sikker via en lamelkobling ved motordrevet.

3 1

2

5

4

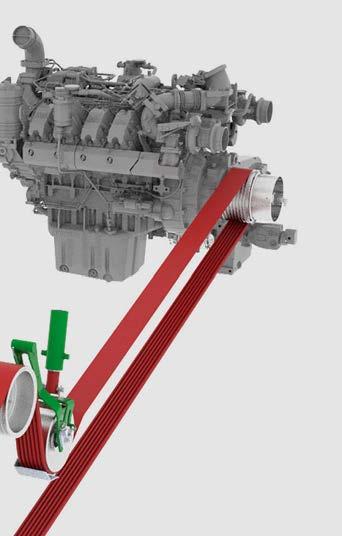

1 Motor, der er monteret på tværs 2 Remdrev 3 Kasteblæser 4 7-rillet kilerem til snittecylinder og kasteblæser 5 7-rillet kilerem til corn-cracker 6 Corn-cracker 7 Snittecylinder

Kraftoverføring til arbejdskomponenter:

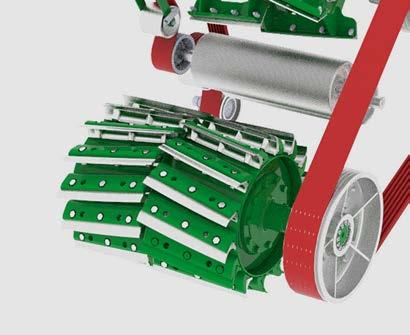

Snittecylinderen og kasteblæseren trækkes direkte via en kilerem fra den tværmonterede motor. Kasteblæserakslen trækker på den modstående side kileremmen til corn-crackeren. For at reversere indføringen og skæreborde slækkes kileremmen til snittecylinderen.

Gennemtænkt

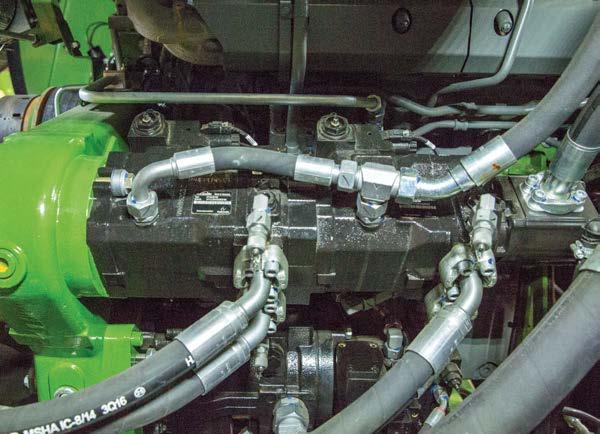

Skærebordene og indføringen trækkes via hydraulikpumper. Dette system gør det muligt at arbejde med trinløst indstillede hastigheder for skærebord og indføring – ideelt til den automatiske tilpasning til afvekslende høstbetingelser

Optimeret kørselsdrivlinje

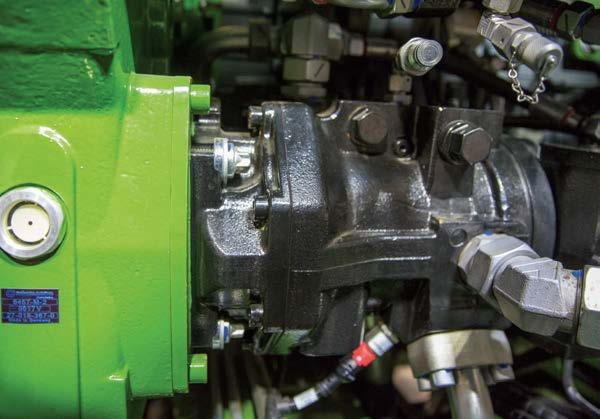

En flangemonteret hydraulikpumpe på motoren sørger for et trinløst kørselsdrev. Kørehastigheden indstilles automatisk eller manuelt fra førersædet. Drivlinjen arbejder stabilt og giver den højeste sikkerhed.
