Skærebordene
from Big X 680-880
by hcpetersen3
KRONE Skærebordene
Nem udskiftning af skæreborde Komfortabel af- og påmontering
Advertisement
Kort monteringstid
Kompakt montering
Høj sikkerhed

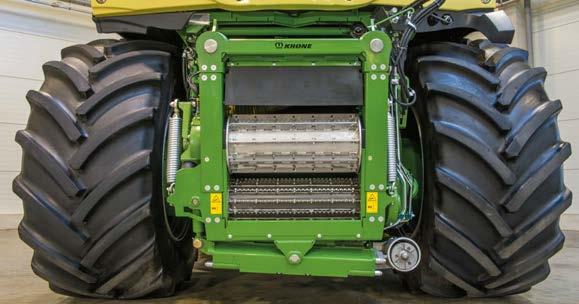

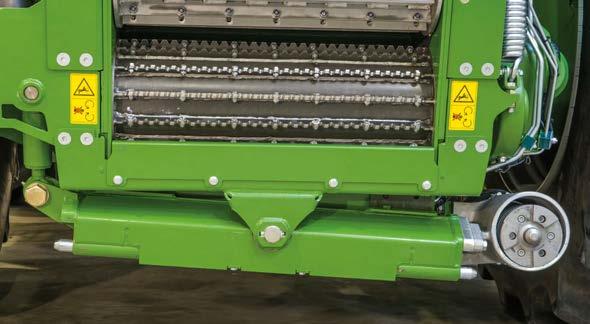

Med lynkoblingssystemet på BiG X kan man hurtigt, nemt og sikkert af- og påmontere skærebordene fra førersædet. Både når der skal ombygges til transport på vej, eller i forbindelse med skiftende afgrøder, minimerer lynkoblingen monteringstiden, således at der bliver bedre tid til selve høstarbejdet.
Perfekt montering
Den robuste indføring med øvre føringsruller og nedre bærebjælker, hvortil man kan få hydrauliske låsebolte som tilbehør, letter af- og påmontering af skærebordene og fører skærebordet mere sikkert.
Fuldstændig tilpasning
Hydraulikcylinderen på siden af den pendulophængte nedre bærebjælke gør det muligt at tilpasse skærebordet aktivt til markens ujævnheder. For at opnå en fri pendulering slås hydraulikcylinderen på trykløs.
Så enkelt som muligt

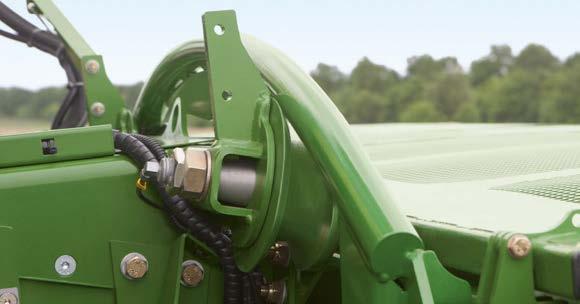

Ved tilkoblingen griber de to føringsruller på BiG X’s bæreramme ind under skærebordenes rundbuer.
Unik
Rørbøjlen på skærebordene, der bæres af føringsrullerne, gør det muligt for skærebordene at pendulere. Der er et meget stort penduludsving, og skærebordene er lette at af- og påmontere.
Komfortabel

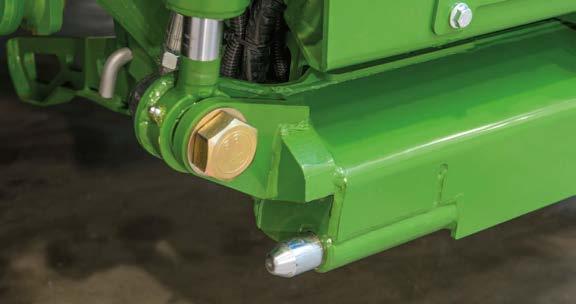

Bolte på den nedre bjælke i bærerammen låser skærebordet fast. Som ekstraudstyr fås hydrauliske låsebolte, der kan aktiveres fra førersædet og som øger betjeningskomforten.
Automatisk

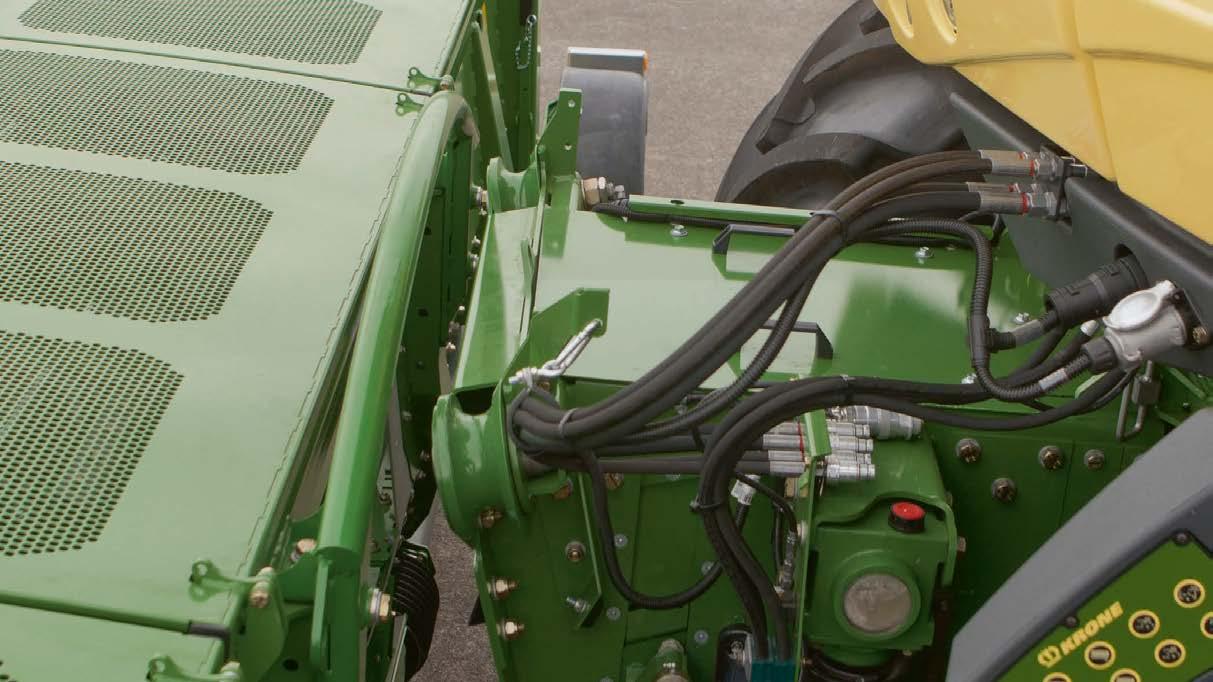

Som ekstraudstyr fås den fjederbelastede lynkobling, der sørger for en automatisk og sikker tilkobling af skærebordets drev. Det kraftige drev er dimensioneret til højeste belastning.

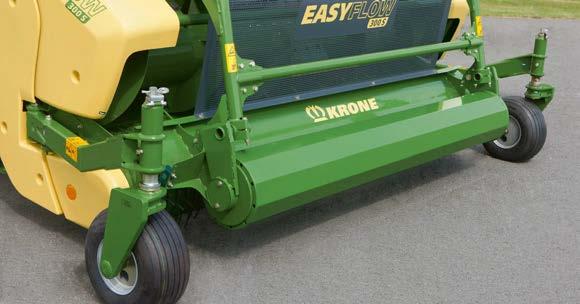

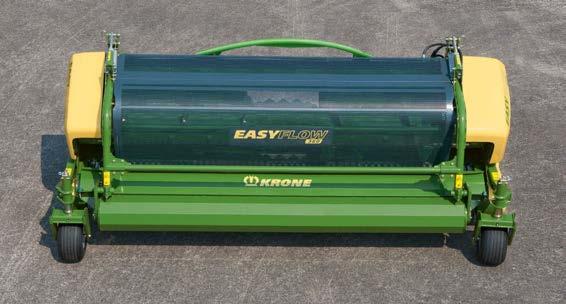

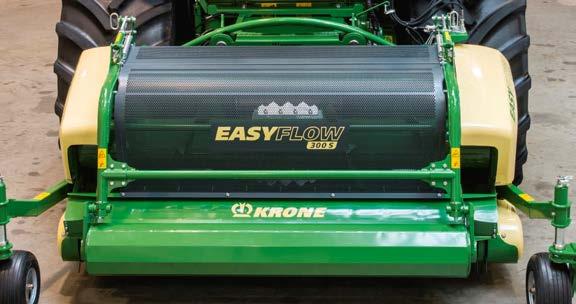

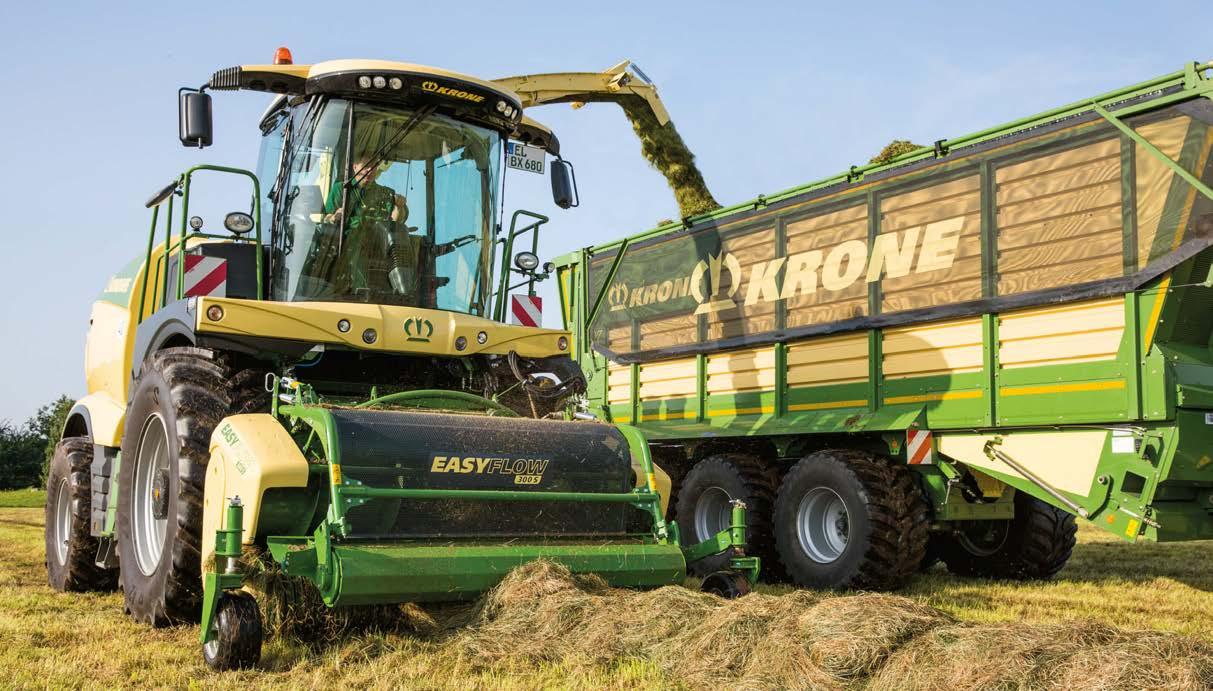

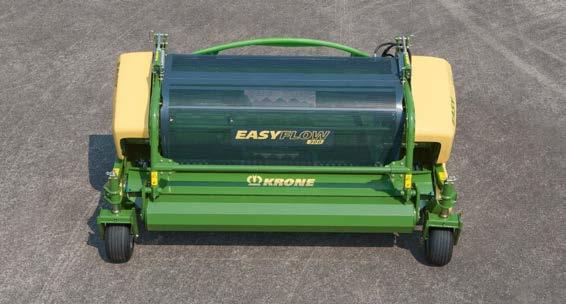

KRONE EasyFlow 300 S · 380 S

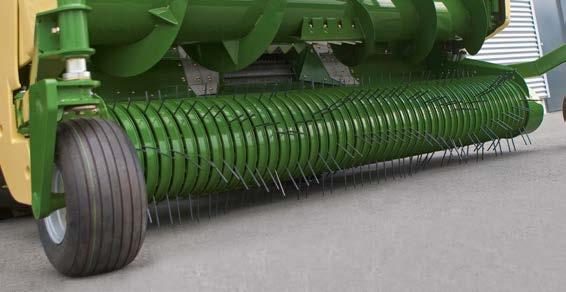

Holdbar pickup uden kulissestyring med seks rækker pickupfingre i W-form
Automatisk tilpasning af omdrejningstallet til kørehastigheden
Sidemonterede støttehjul og løberuller bagved giver perfekt jordfølgning Udskiftelige slidplader i indføringsområdet Lynkobling med rundbuer for nem af- og påmontering af skærebordet
Pickup-modellerne EasyFlow 300 S og 380 S har hverken ruller eller kulissestyring. Det er ensbetydende med færre bevægelige dele – op til 58 % færre dele end en traditionel pickup – og en roligere gang, mindre slitage og vedligeholdelse. EasyFlow arbejder med 30 % højere hastighed for at samle renere op og øge produktiviteten.
Høj ydelse
Med en arbejdsbredde på 3,00 m eller 3,80 m EasyFlow pickuppen på BiG X yderst stærk. Afhængig af skårtykkelse og arbejdshastighed kan du trinløst varierer EasyFlows omdrejningshastighed fra førersædet. Ved automatisk indstilling sker tilpasningen til kørehastigheden uden førerens indgriben. Rundbueadapteringen giver skærebordet et stort penduludsving og letter af- og påmontering.
Alt flyder
De seks rækker pickupfingre, der er monteret i W-form, giver en ensartet og ren opsamling, også når der arbejdes i uensartede skår.

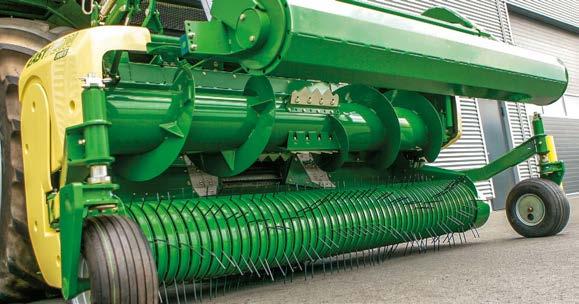

Græsskærebord med nedholdervalse
Den standardmonterede, justerbare nedholdervalse sørger for et ensartet materialeflow, også ved høj hastighed.
Komfort, der gør arbejdet lettere
Ved reversering løftes tværsneglen og den store nedholdervalse automatisk væk fra arbejdsposition, så det er let at fjerne fremmedlegemer, som metaldetektoren har registreret. Når finsnitteren genoptager kørslen, vender nedholdervalsen og sneglen automatisk tilbage til deres tidligere arbejdsposition.
Altid passende
Den trinløse højdeindstilling og den indstillelige affjedring af nedholdervalsen gør det muligt at tilpasse sig forskellige skårstørrelser og giver en jævnt løb.
KRONE EasyFlow 300 S · 380 S
Hurtigt fra mark til mark

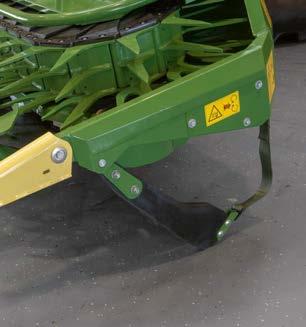

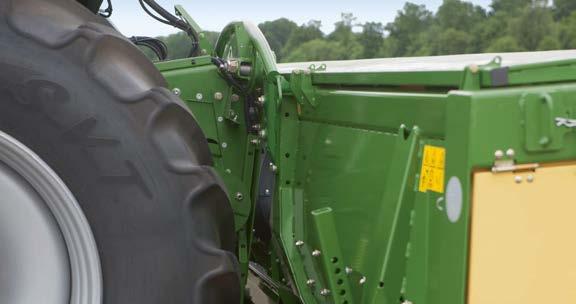

De sidemonterede støttehjul, der kan indstilles i højden, kan trækkes ind hydraulisk fra førersædet.

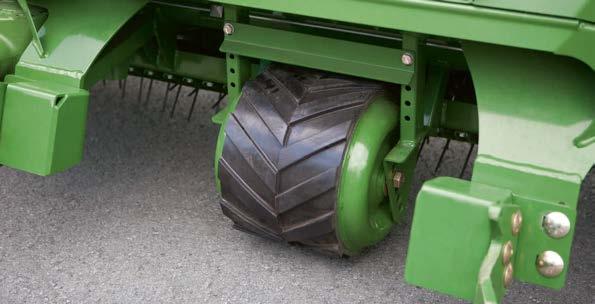

Bedste jordfølgning
Alt efter arbejdsbredde optimerer en eller to løberuller jordfølgningen. Løberullerne kan højdejusteres.
Stor kapacitet

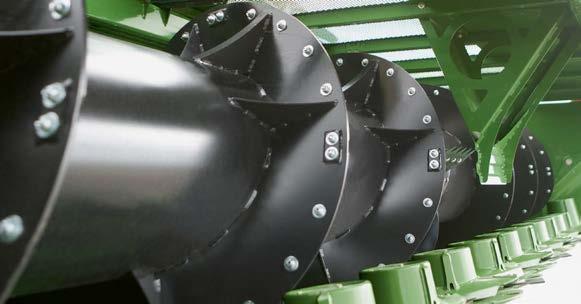

De store indføringsnegle med en diameter på 600 mm udmærker sig også i store mængder langstænglet afgrøde.
Stærke slidplader
Udskiftelige slidplader øger indføringssneglenes levetid.

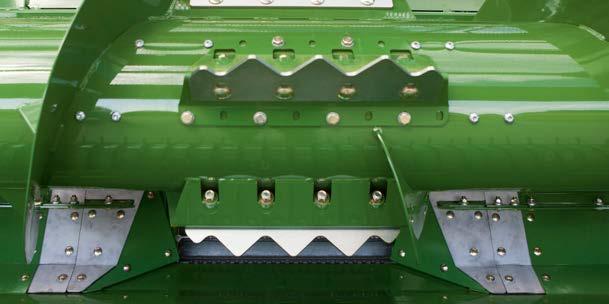

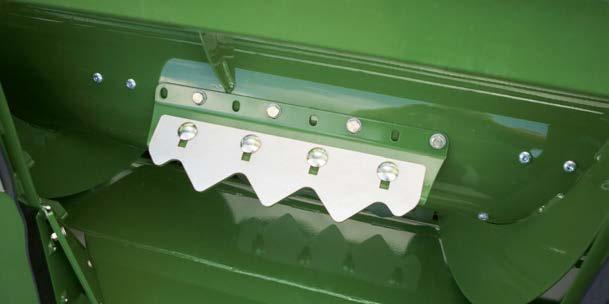

Justerbare indføringslister
De tandformede indføringslister kan indstilles i to aggressivitetsstyrker. Dermed er du sikret bedst muligt.

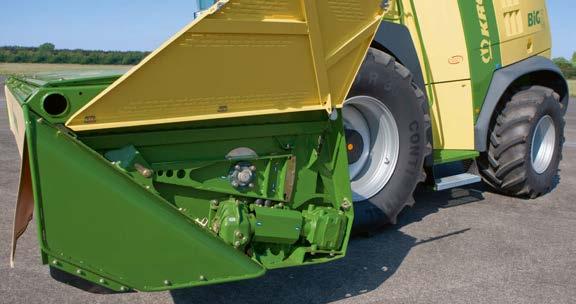

Stærke drev
Drevene til pickuppen og indføringssneglen er monteret i siderne, og er yderst robuste og holder til kraftige belastninger. Drevene er sikret med automatiske overbelastningskoblinger.
KRONE BiG X 1180

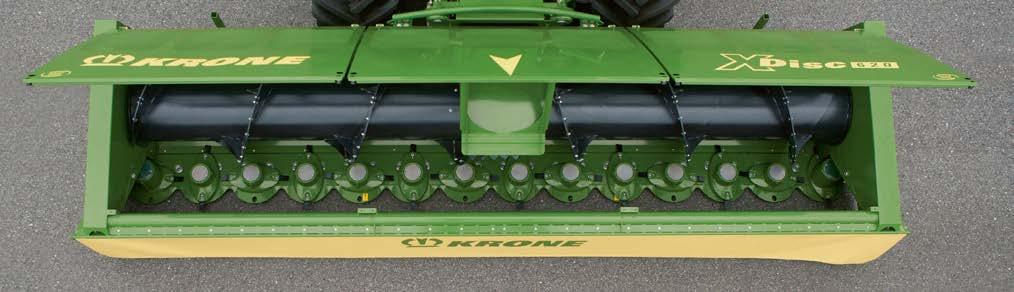

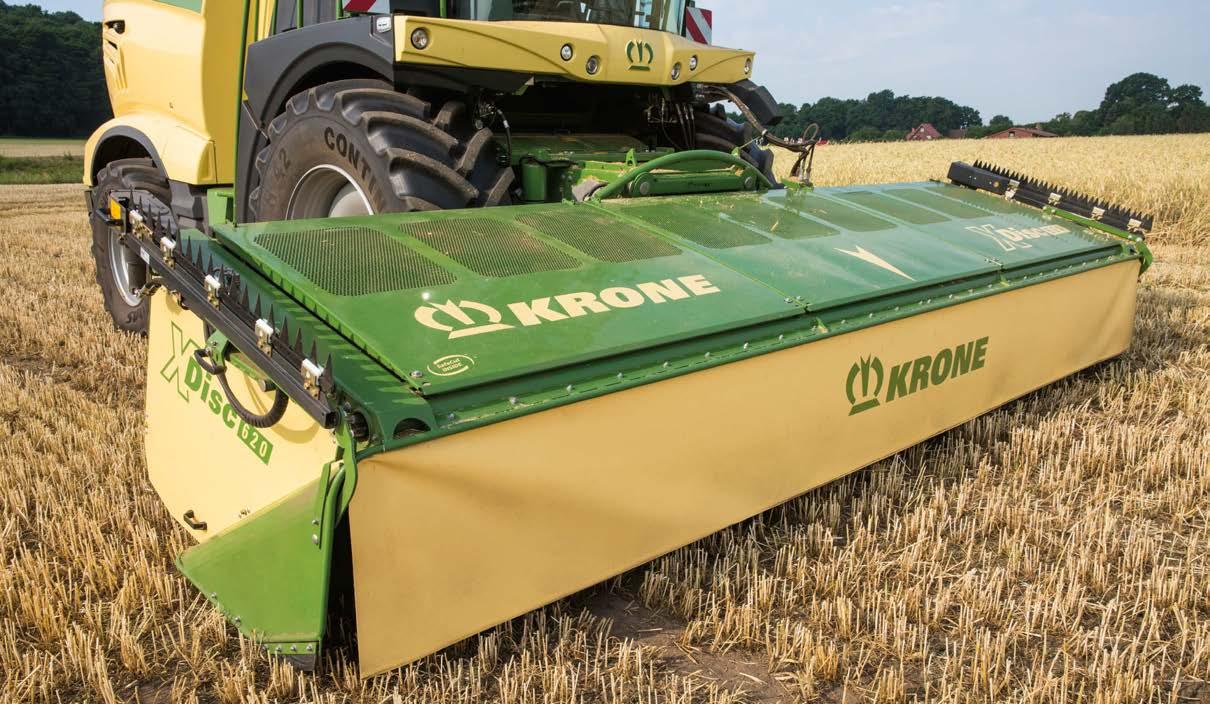

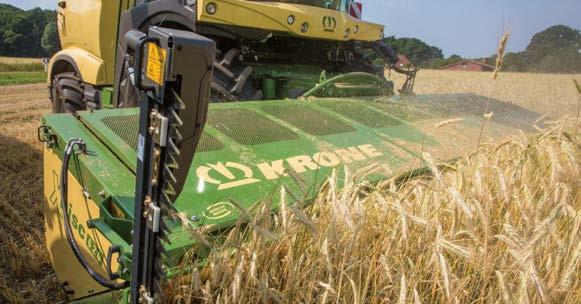

KRONE XDisc 620
Høj kapacitet med 6,20 m arbejdsbredde Forsynet med den verdenskendte KRONE skårlæggerteknik EasyCut
KRONE SmartCut for et rent snit
Rundbueadaptering for hurtig til- og frakobling og bedste jordfølgning
Transportvogn til 40 km/t
Med et skærebord, der baserer sig på den kendte KRONE EasyCut knivbjælketeknik, kan BiG X med XDisc direkte skærebord afskære og finsnitte helsædsensilage i én arbejdsgang. SmartCut sørger for en hurtig afskæring i høj kvalitet, men SafeCut forhindrer skader forårsaget af fremmedlegemer.
Høst uden spild
KRONE XDisc er specialmaskinen til helsædsensilage og kan dermed anvendes på mange måder. XDisc giver dig en ren afskæring uden spild. Med den kæmpestore indføringssnegl, der har en diameter på 900 mm har XDisc 620 en enorm kapacitet og kan også opsamle langt og tæt afgrødemateriale uden problemer.
Ingen striber med SmartCut
Eftersom nogle skæreskiver drejer parvis mod hinanden og andre væk fra hinanden skal knivoverlapningen stemme, for at sikre en ren afskæring. Derfor er overlapningen mellem de skæreskiver, der roterer væk fra hinanden større, hvilket sikrer en stribefri afskæring. Omvendt giver den større afstand mellem knivbladene, der drejer mod hinanden, et mere jævnt flow bagud i fyldige afgrøder.

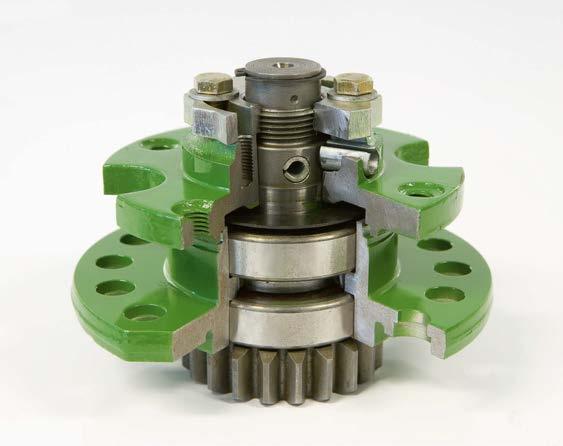

Sikker med SafeCut
Rørnaglen i tandhjulets drivaksel knækker, når der sker en momentan overbelastning på grund af kontakt med et fremmedlegeme. Akslen fortsætter med at rotere og løfter den pågældende skæreskive op og væk fra risikozonen. Skæreskiven går dermed ikke tabt.
Uden følger
Takket være Safecut kommer den skæreskive, der kolliderede med et fremmedlegeme, ikke i kontakt med naboskiverne. Dermed forebygges at der sker skade på de cylindriske tandhjul. SafeCut er standardudstyr på XDisc
KRONE XDisc 620
Knivene skiftes på et øjeblik
Hurtigskifteknive er ganske enkelt et must for mange brugere Knivene udskiftes let og hurtigt i marken.
Sidemonterede knive
Det direkte skærebord kan også udstyres med sidemonterede knive. Knivene der er monteret på højre og venstre side af skærebordet aktiveres hydraulisk. Med et rent snit gør de det muligt at høste sammenfiltrede afgrøder eller helsædsblandinger uden spild.
Maksimalt gennemløb
Den kraftige indføringssnegl med en diameter på 900 mm giver en stor produktivitet. Den lejres pendlende og kan køre baglæns. Vindingerne i sneglen er udstyret med udskiftelige slidplader af Hardox stål.
Drivlinjen
Knivbjælken trækkes via en vinkelgearkasse, og indføringssneglen via et kædedrev. Knivbjælken er forsynet med en friløbskobling. Dermed kan skiverne gå i friløb, når de kobles fra og stopper ikke med et ryk. Sneglen er sikret mod overbelastning via en stjerneskraldekobling.
Hurtig af- og påmontering
Af- og påmonteringen af XDisc sker hurtigt og let. Når den skal påmonteres, griber de to føringsruller på BiG X indføringen ind under rundbuerne for skærebordet. Den fjederbelastede lynkobling til drevet og den hydrauliske lås kan fås som ekstraudstyr.

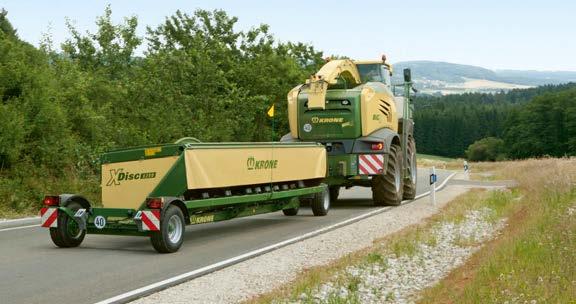

Hurtig og sikker transport
Når du skal transportere skærebordet, kan den let sættes over på den specielt udviklede transportvogn. Med det integrerede bremsesystem er du sikret bedst muligt.

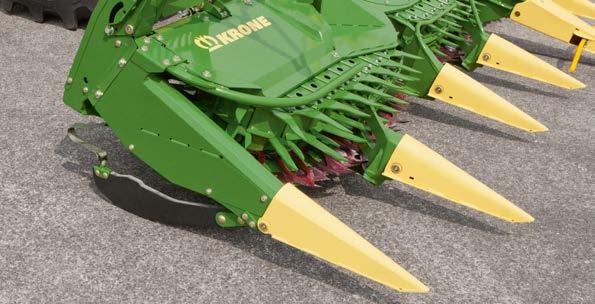

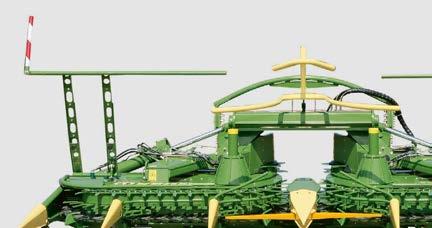

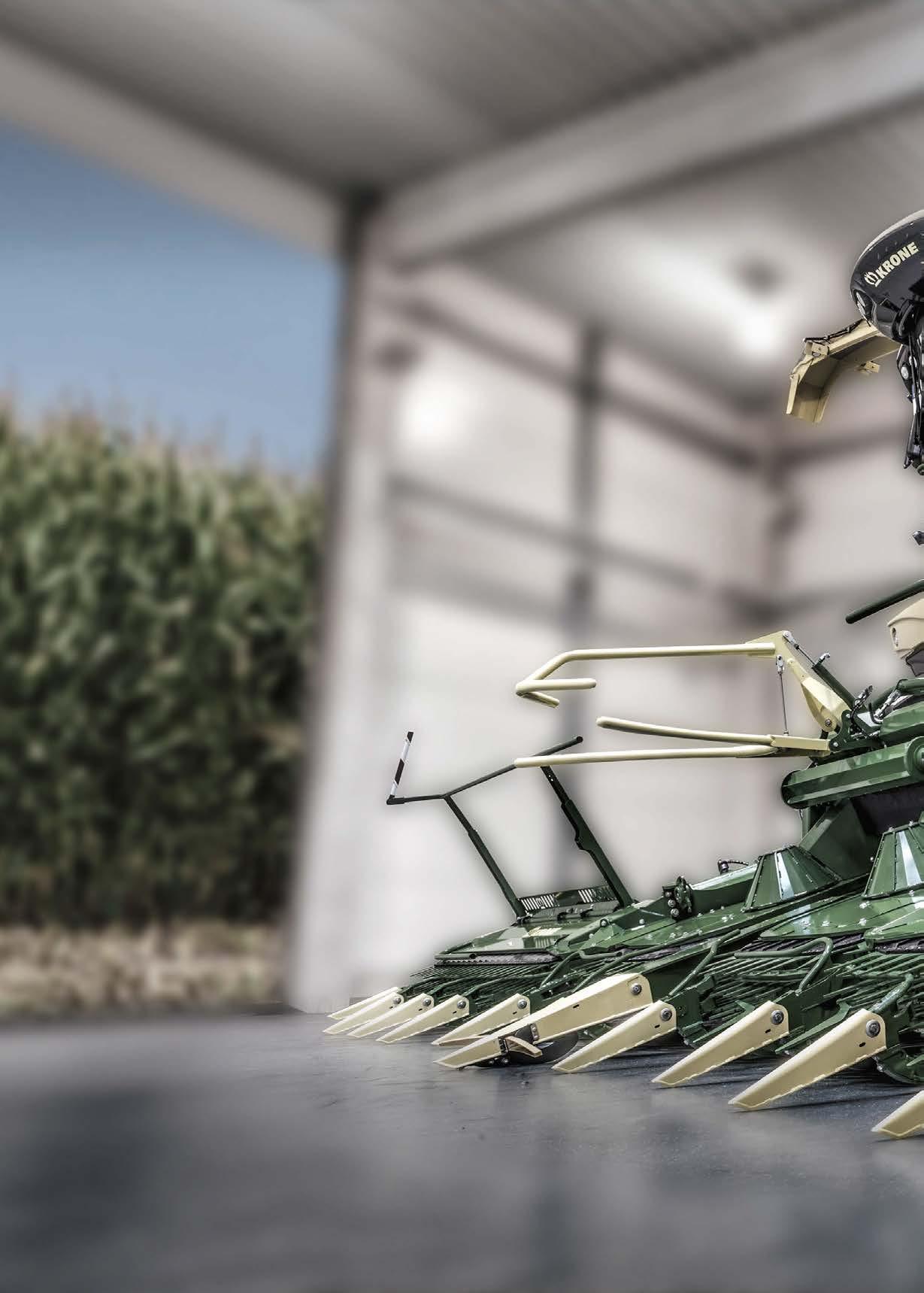

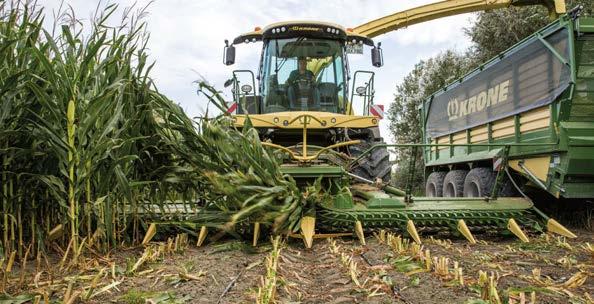

KRONE EasyCollect
Rækkeuafhængige majsskæreborde med arbejdsbredde fra 4,50 til 10,50 m Bedst mulig snittekvalitet med færre overlængdefraktioner, eftersom stænglerne indføres på langs
Enkel konstruktion og reduceret kraftbehov
Centralt, midtmonteret drev
Det rækkeuafhængige EasyCollect skærebord er en alsidig enhed, der fører stænglerne på langs ind i maskinen – hvilket er ensbetydende med en suveræn snittekvalitet. Det unikke kollector princip fra KRONE står for lave omkostninger og fungerer fantastisk godt over hele verden.
Stærk i ydelsen
Med op til 10,50 m arbejdsbredde kan BiG X køre med verdens bredeste rækkeuafhængige majsskærebord. Det kontinuerligt roterende indsamlingssystem fører de afskårne stængler ind til midten af maskinen, hvor de drejes og trækkes ind på langs. Det giver en højere snittekvalitet og færre overlængdefraktioner.
Type
EasyCollect 450-2
EasyCollect 600-2
EasyCollect 600-3
EasyCollect 750-2
EasyCollect 750-3
Arbejdsbredde Rækker Konstruktion
4,5 m 6 2-delt
6,0 m 8 2-delt
6,0 m 8 3-delt
7,5 m
7,5 m 10 2-delt
10 3-delt
EasyCollect 900-3 9,0 m 12 3-delt
EasyCollect 1050-3 10,5m 14 3-delt
Det trækkende snit

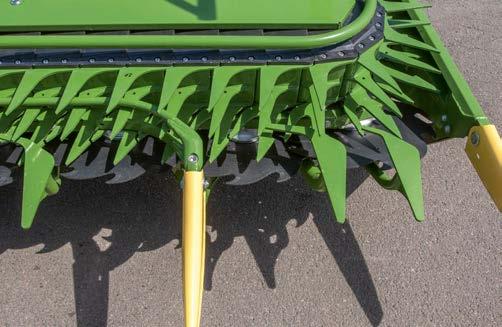

De faste multisektionsknive og de kontinuerligt roterende knive skærer stænglerne over som en saks. Knivene er selvskærpende og lette at skifte ud.

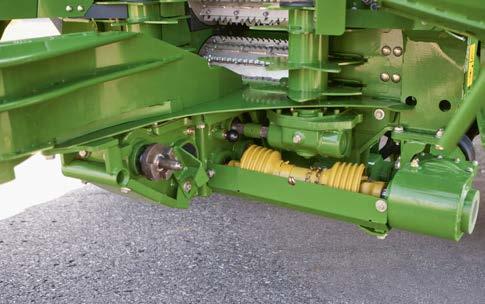

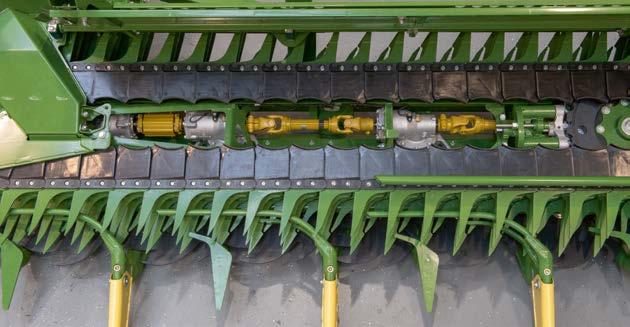

Centralt drev

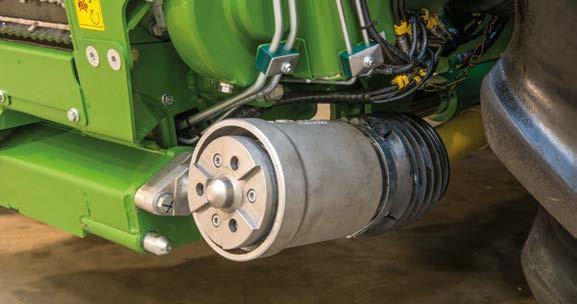

Det midtmonterede drev med automatiske koblinger på drivakslen overfører den fulde motorkraft til de opklappelige kollektorer.
Enkel og god
Det 2-delte majsskærebords enkle konstruktion er overbevisende. Den lave transportbredde, den smalle konstruktion og den gode oversigt er ensbetydende med sikker transport.
KRONE EasyCollect
Einfach genial

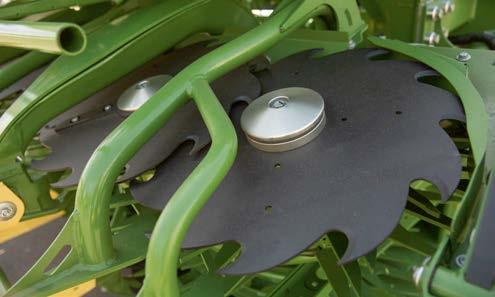

EasyCollect markerer sig med sit modulære og enkle design med et kontinuerligt roterende samlesystem. Resultatet er en væsentlig lavere vægt, mindre vedligeholdelse og en længere levetid.
Sikker indføring
EasyCollect samler hver enkelt majsrække rent, fører stænglerne ind til midten og derfra ind i snittecylinderen. Det er den glidende indføring i langsgående retning, der medfører at snittecylinderen leverer de bedste resultater. Også under vanskelige forhold, f.eks ved lagermajs, er man sikret den bedste indføring.
En ensartet stubhøjde
Afstandsfølerne i hver side af EasyCollect sikrer, at skærebordet holder en ensartet stubhøjde, også på ujævne marker. Afstandsfølerne gør det muligt for EasyCollect at regulere arbejdsdybden både i tværgående retning og i kørselsretningen.
Optimalt afgrødeflow

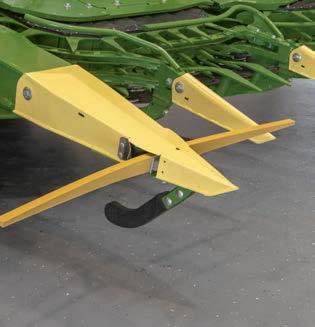

Stængeldeleren kan reguleres hydraulisk i højden i forhold til de forskellige stængellængder, med henblik på at stænglerne trækkes ind i maskinen af rørbøjlerne i toppen.

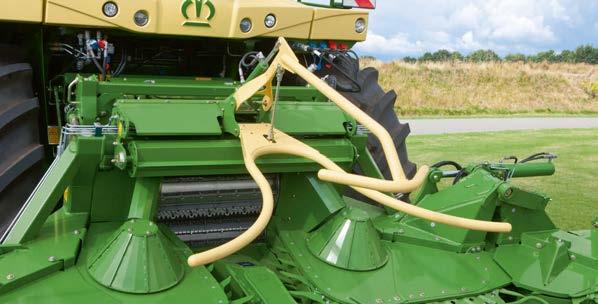

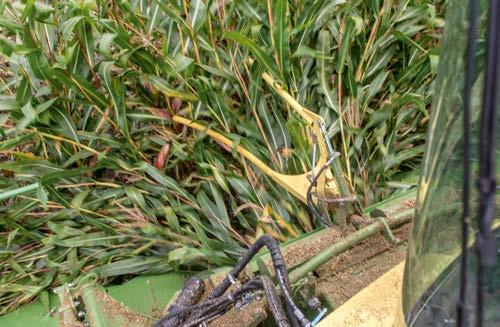

Pålidelig styring
Når føreren benytter autopilot, scanner sensorarmene ved den midterste kegle på majsskærebordet afstanden mellem rækkerne. Derefter styrer KRONE BiG X automatisk langs med denne række, hvilket aflaster føreren.

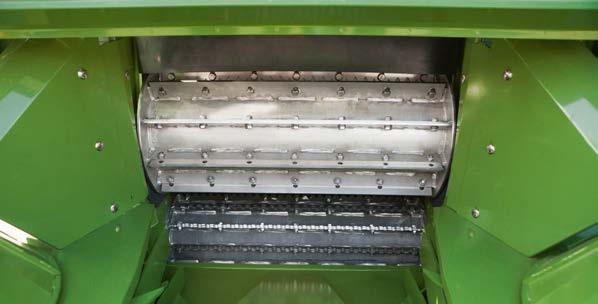

Bredeste indføringssystem
EasyCollect indføringskanalens dimensioner matcher snittecylinderen, og sikrer maksimalt gennemløb og maksimal snittekvalitet. Det lige afgrødeflow og den store indføringskapacitet giver tilsammen en stabil og regulær afgrødeindføring.

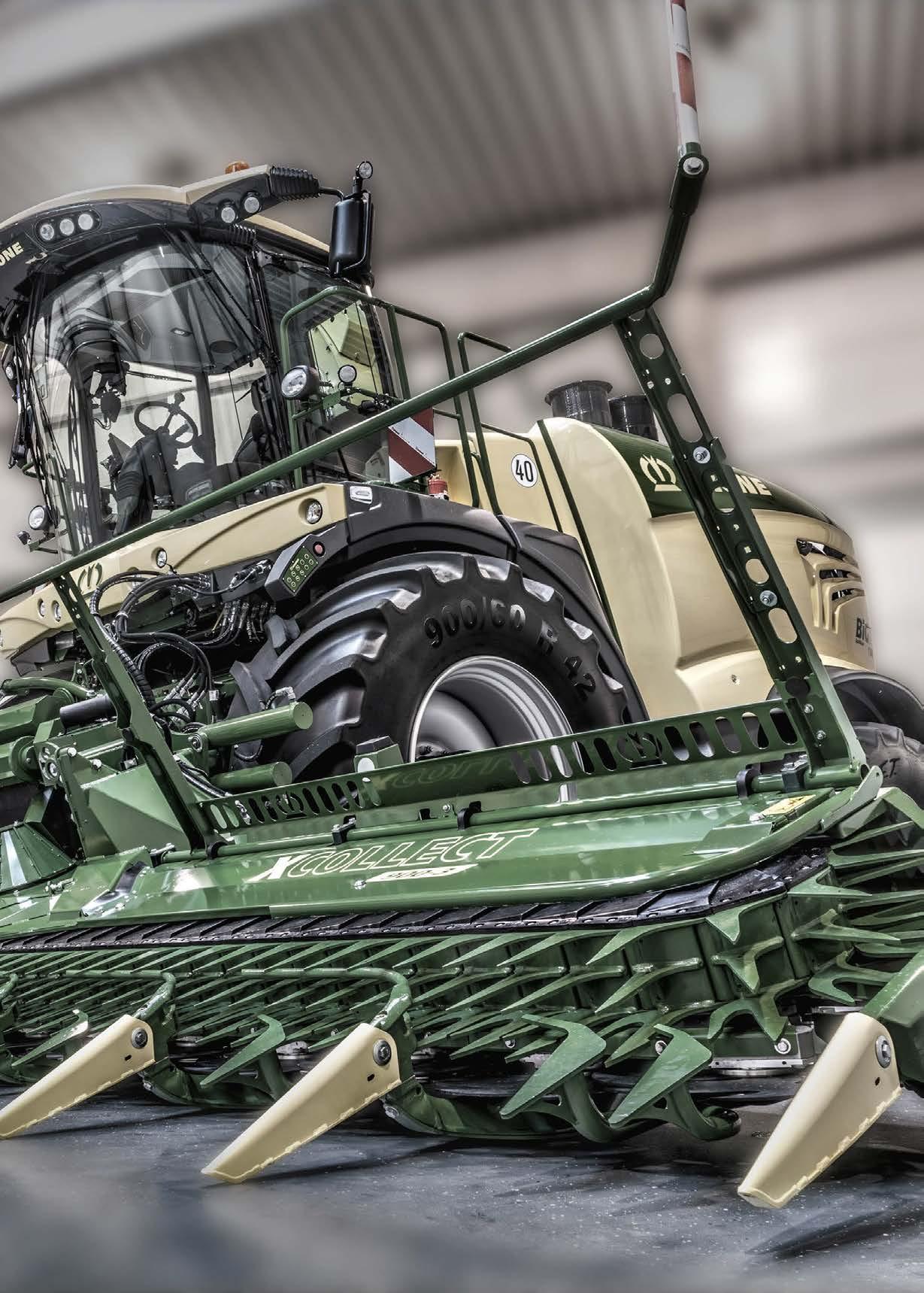

KRONE XCollect
Majsskærebord med seglformede skæreskiver
Majsskærebord med arbejdsbredde på 6,0 m, 7,5 m og 9,0 m
Roterende seglformede skæreskiver for rækkeuafhængig afskæring
Kollektorprincip med adskillelse mellem snitter og indføring
Frit snit uden rystelser. Forhindrer tab af majskolber Variable omdrejningstal så snittefrekvensen kan tilpasses høstbetingelserne
Som alternativ til de gennem mange år populære EasyCollect modeller tilbyder KRONE nu også et nyt XCollect majsskærebord. Med dette aggregat sker afskæring og indføring af afgrøden uafhængigt af hinanden i to arbejdsgange. Dermed reagerer KRONE på de forskellige krav og høstbetingelser, der findes verden over.
Tre arbejdsbredder
Det nye XCollect majsskærebord fås i tre arbejdsbredder: 600-3: 6 m (8 rækker) 750-3: 7,5 m (10 rækker) og 900-3: 9 m (12 rækker) XCollect er 3-delt og arbejder som den velkendte EasyCollect efter kollektorprincippet. Snitte- og indføringsfunktionerne er adskilt fra hinanden på XCollect
XCollect modellerne
Type
600-3 750-3 900-3
8 6,00 m 3,00 m 3-delt
10 7,50 m 3,00 m 3-delt

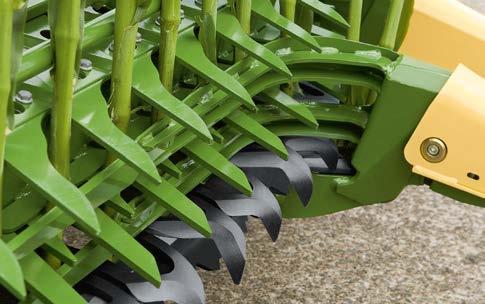

Et frit snit
Hurtigt roterende seglformede skæreskiver snitter majsplanten over. Hver skive er fæstnet til drivlinjen med en skrue i midten. Omløbende kollektorer over skiverne fører afgrøden jævnt ind i finsnitteren i længderetningen.
Centralt drev
Via en kontakt på drivlinjen kan skivernes omdrejningshastighed reguleres, og dermed kan snittefrekvensen tilpasses de givne høstbetingelser.
Komfort beskyttelse
Som ekstraudstyr tilbyder KRONE en genial løsning, nemlig en komfort frontbeskyttelse, integreret i majsskærebordet. Med et tryk på en knap kan denne beskyttelsesindretning automatisk klappes ud eller ind sammen med skærebordet, når man skifter fra mark til vej, uden at føreren skal forlade kabinen. Det er ikke kun bekvemt men forkorter også monteringstiden til fordel for produktiviteten.
NY
KRONE XCollect
Et majsskærebord til alle formål
Høst uden spild
De roterende seglformede skæreskiver er monteret vandret, således af planterne står direkte på de seglformede skiver. Det sikrer et snit med minimale rystelser og forhindrer således tab af majskolber.
Alt kommer med
Det afprøvede kollektorprincip sørger med sin indføring af majsstænglerne i længderetning for at snitteaggregatet snitter dem helt præcist og med betydeligt færre overlængder. Takket være tilpasning af kollektorhastigheden som standard, sikres den høje snittekvalitet.
Optrævlede stubbe
Med de hurtigtkørende, seglformede knive bliver planterne skåret af, og stubbene bliver intensivt optrævlet.
Glider hen over jorden
Ved hjælp af tre sensorer (i midten og i siderne) tilpasser majsskærebordet sig optimalt til jordoverfladen. Det gør det muligt at høste helt rent, også på ujævne marker.
Godt sikret
Skæreskivernes drev er sikret mod overbelastning med en skraldekobling. Skivernes omdrejningstalskontrol, der sker parvis, informerer føreren via maskinterminalen ved overbelastning En ekstra sikring af de enkelte skiver sker via gnidningsbelægninger.
Kompakt konstruktion

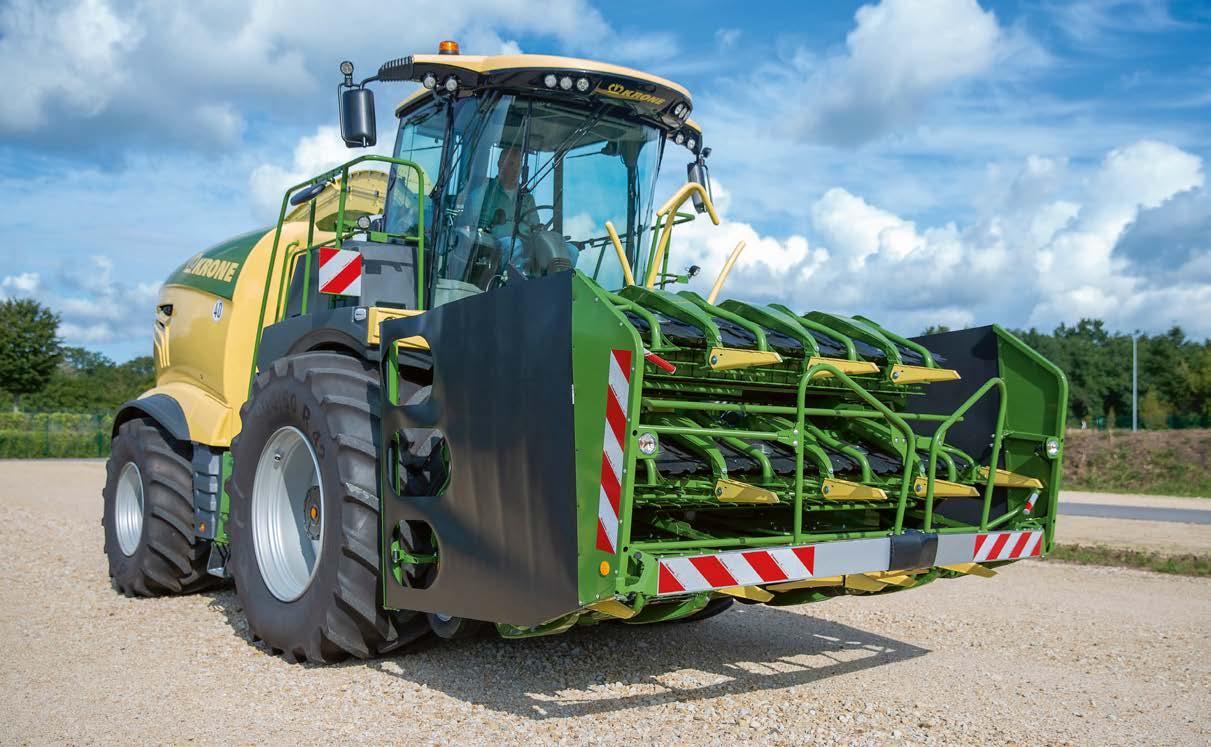

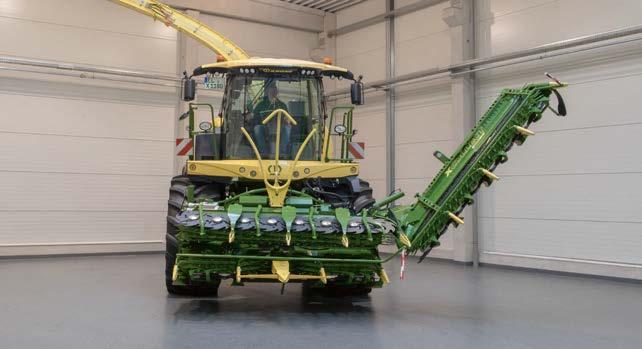

Den tre-delte XCollect snitter kan klappes op til siden for kørsel på vej. Dermed ligger transportbredden på XCollect 600-3 og 750-3 på 3 m, på XCollect 900-3 på 3,29 m. Ved hjælp af optimeret klaphydraulik går ind- og udklapning endnu hurtigere.

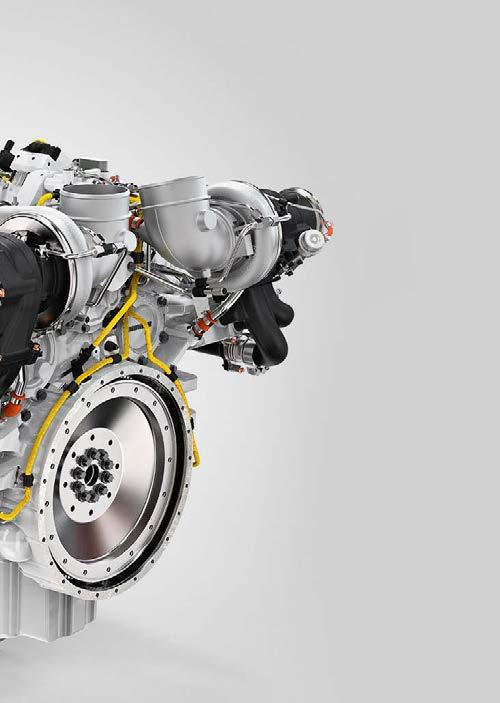

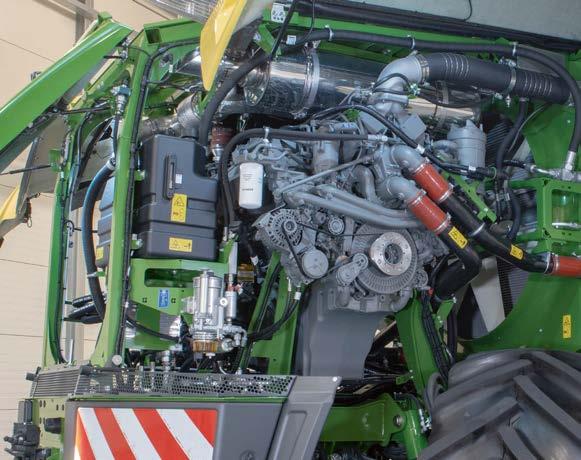

Motoren
LIEBHERR V-motorer med 8 eller 12 cylindre V-form for pladsbesparende montering på tværs
Opfylder emissionsnorm Tier 4
Maksimalt output fra 687 til 1156 hk
Høj produktivitet og rolig gang
Den mest moderne motorteknik fra LIEBHERR med Common-Rail teknologi er ensbetydende med fremragende ydelse og økonomi. Motorerne udmærker sig med optimal tilpasning af omdrejningsmoment, rolig gang, lavt brændstofforbrug og høj virkningsgrad
Type Motor Slagvolumen Liter
Motor Motoreff ekt kW/hk Maks. konstant snitteeff ekt X Power KW/HK
Konstant snitteeff ekt kW/hk
Type Emissionsnorm Konstruktion X-Power Eco-Power
BiG X 680 Liebherr D 9508 Stufe IV Final Tier 4 V8 16,16 505 / 687 487 / 662 368 / 500
BiG X 680 Liebherr D 9508
BiG X 780 Liebherr D 9508 Fri >560 kW* V8 16,16 505 / 687 487 / 662
Stufe V Final Tier 4 V8 16,16 570 / 775 550 / 748 368 / 500
401 / 545
BiG X 780 Liebherr D 9508
BiG X 880 Liebherr D 9508
BiG X 1180 Liebherr D 9512 Fri >560 kW* V8 16,16 570 / 775 550 / 748
Stufe V Final Tier 4 V8 16,16 660 / 898 632 / 860
Stufe V Final Tier 4 V12 24,24 850 / 1156 818 / 1112 401 / 545
459 / 624
515 / 700
*) På grund af den certifi cerede motorydelse på mere end 560 kW er der ingen emissionsregulering i Europa for model BiG X 680 og 780.

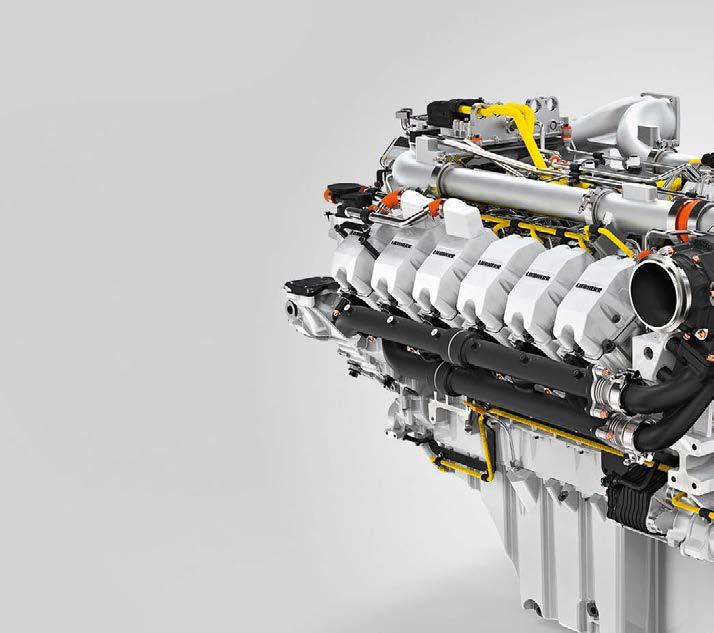

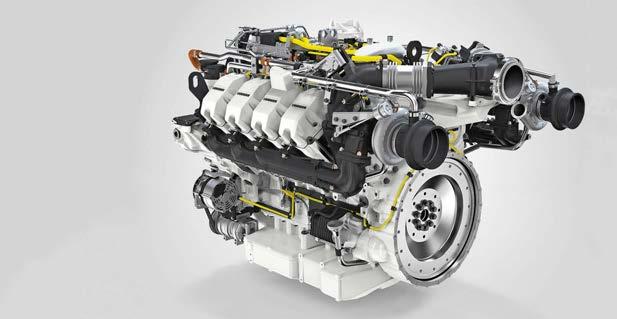

Liebherr D 9512 – V12
Helt igennem eff ektiv
Den tværmonterede motor sikrer en optimal vægtfordeling.
Maskinydelse
KW
X Power: Kraftige afgrøder (f. eks. majs)
Eco Power: f. eks. ved græs
Så meget kraft som nødvendigt
Med KRONE PowerSplit tilpasses motorens maksimale eff ekt automatisk til arbejdsforholdene. EcoPower anvendes i de tilfælde, hvor der ikke er behov for kraftig motorydelse. XPower overfører maksimal ydelse under vanskelige arbejdsbetingelser. PowerSplit gør BiG X fl eksibel rent ydelsesmæssigt og reducerer brændstoff orbruget betydeligt.
