PROYECTOS Instalación centralizada con bombas de calor
Instalación centralizada con bombas de calor de alta eficiencia energética
Este proyecto tiene como objetivo proveer de una instalación centralizada de climatización y agua caliente sanitaria (ACS) a un complejo residencial con un total de 60 viviendas ubicadas en el norte de la ciudad de Madrid. Las viviendas cuentan entre 80 y 140 m2 y todo el conjunto residencial destaca por su sostenibilidad y gran respeto al medio ambiente.
Esta solución se basa en dos bombas de calor aire-agua reversibles con una capacidad frigorífica de 140 kW y una capacidad calorífica de 145 kW, que servirán para producir el agua fría y caliente que servirá al sistema de climatización. El sistema cuenta también con una bomba de calor no reversible, optimizada para la producción de agua caliente a alta temperatura, con una capacidad calorífica de 70 kW. Adicionalmente existe una instalación de paneles solares para apoyo a la generación de agua caliente sanitaria. La producción centralizada está gestionada mediante un sistema de control que permite operarlo y realizar tareas de seguimiento para sacarle el máximo rendimiento.

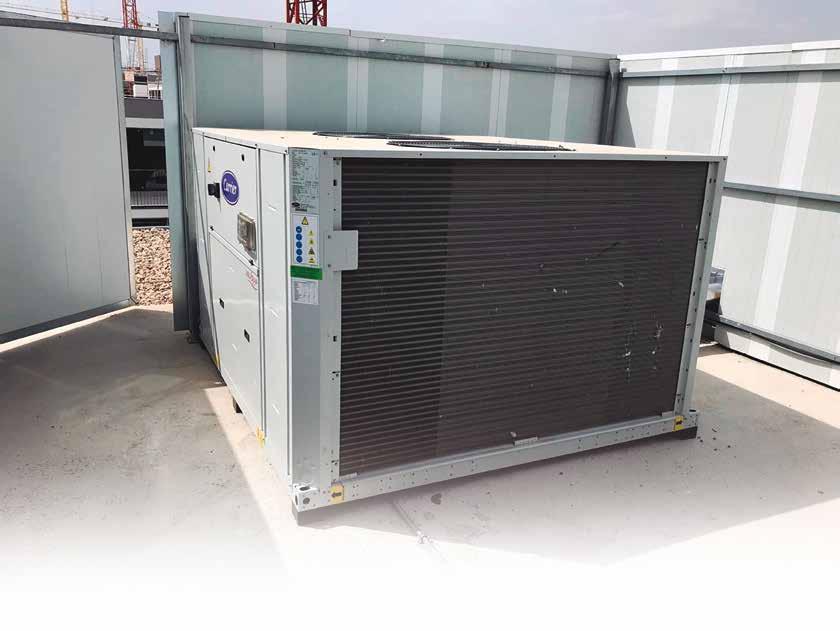

BAJO NIVEL SONORO En dicho marco, las bombas de calor reversibles modelo Aquasnap 30RQS160 de Carrier contienen compresores scroll y ventiladores de bajo nivel sonoro -algo muy valorado en esta aplicación residencial-, válvula de expansión electrónica y control por microprocesador autoadaptativo para evitar que el compresor ejecute varios ci-
VENTAJAS DE ESTE TIPO DE APLICACIÓN
» Mayor rendimiento energético y, por lo tanto, menores gastos en consumo para la generación de agua. » Perfecta adaptación del sistema a las cargas parciales de la instalación gracias a un buen dimensionado de los equipos. » Ajuste de la capacidad necesaria de los equipos al poder tener en cuenta la simultaneidad de usos entre distintas estancias.
» Reducción de los costes de mantenimiento y simplicidad de gestión. » Liberalización de espacios en el complejo residencial.
clos, aumentando así la vida útil de las unidades. Ocupan muy poco espacio y tienen una altura reducida; de este modo, la solución encaja con el estilo arquitectónico del complejo. La simplicidad de las conexiones eléctricas e hidráulicas hace que sea un equipo muy fácil de instalar.
Por otro lado, la bomba de calor no reversible, modelo 61AF075 de Carrier, sobresale por su capacidad de producción de agua caliente hasta 65ºC y el amplio rango de operación, siendo capaz de producir agua caliente desde -20ºC hasta 40ºC de aire exterior manteniendo unos niveles de eficiencia energética muy elevados. Junto con la instalación solar, se encargará de proveer de agua caliente sanitaria a las viviendas del complejo minimizando los costes de operación. También, el control centralizado i-Vu de Carrier permite operar el sistema y establecer las estrategias necesarias para minimizar el consumo energético garantizando la producción de agua fría y caliente para el complejo de viviendas. Además, simplifica el mantenimiento y reduce sus costes. Finalmente, la instalación ya está en funcionamiento y los resultados son los esperados en cuanto a niveles de eficiencia energética, fiabilidad y continuidad operativa. •
