CATÁLOGO /MATERIALES PARA PISOS Y MUROS

CATALOGUE

Docente:Arq.Luisa Enith Chafloque Pinedo

madera Piedra natural PaneleS OSB Lambrin de madera

Muro Abujardado

Mármol Vinílico Granito Muro Encalado

Somos estudiantes de VIII de la EP de Arquitectura de la Universidad Peruana Unión-Tarapoto a continuación les presentamos el catálogo de materiales en pisos y muros.Así mismo la aplicación en el diseño de un terraza con los materiales investigados

PRESENTACIÓN MATERIALES EN PISOS

Luz Daniella

García Arévalo

Manchay Fernández

Jhon Lennon

Mejía Romero Gianella Alexandra

Ydrogo Arévalo

Jhunior Anthony

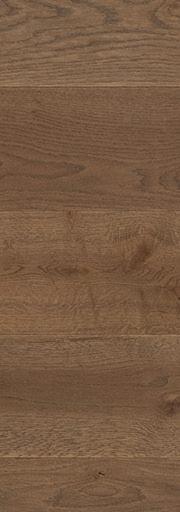

PISO MADERA Bistro

El abujardado o labrado es la técnica que proporciona una superficie de aspecto rugoso y homogéneo sobre granitos, mármoles, calizas y areniscas, con pequeños cráteres uniformemente repartidos de 1 a 3 mm de profundidad y anchura.

PROCESO DE INSTALACIÓN

Instalación tipo click

Paso 1: Instalar la primera fila Paso 2: Instalar las demás filas

El primer paso, es preparar el subsuelo. Debido a que los pisos de madera son especialmente sensibles a los defectos. Luego, una vez tenga limpio el subsuelo. Verifique que este plano. No necesita que quede perfectamente liso. Pero si nota protuberancias será mejor lijarlas.

CARACTERÍSTICAS

Tono:Hueso

Dureza:Medio tránsito(Tipo de madera)

Duración: 20 años

La instalación de las demás filas es sencilla. Por eso, solo necesita ubicar la ranura en la lengüeta. Asegúrese que no queden espacios entre las piezas. Igualmente, utilice el mazo de goma para ajustarlas.

Acabado:Biselado Aislante térmico

Están catalogados como hipoalergénicos.

son resistentes, elegantes y de bajo mantenimiento.

Biselado

TIPO PRECIO

S/.219.90 m²

DIMENSIONES

Espesor: 14mm

Ancho: 19 cm

Largo: 0.40 A 1.90 m

VENTAJAS DESVENTAJAS

el agua, el sol y la humedad. mantenimiento para evitar manchas y daños visibles

Paso 2: Instalar la primera fila

La primera fila debe ser clavada al suelo. Debido a que, necesita darle estabilidad.Se recomienda realizar agujeros guía. a 1 pulgada de la pared. Luego, taladre cada 4 pulgadas sobre la tabla.

Igualmente, que en la instalación con clavos. Coloque tornillos en los agujeros que taladró.

4

Al final de cada fila. Corte las piezas a la medida. Además, no olvide colocar los espaciadores en todas las paredes.

Paso 4 : Terminar la instalación

Finalmente, aplique masilla en los agujeros. Esto para ocultar los tornillos. Así, obtendrá un piso uniforme.

PORCELANATO

PROCESO DE INSTALACIÓN

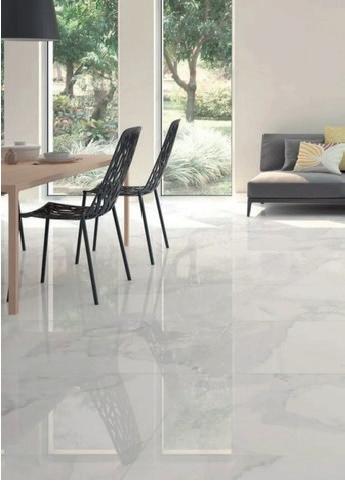

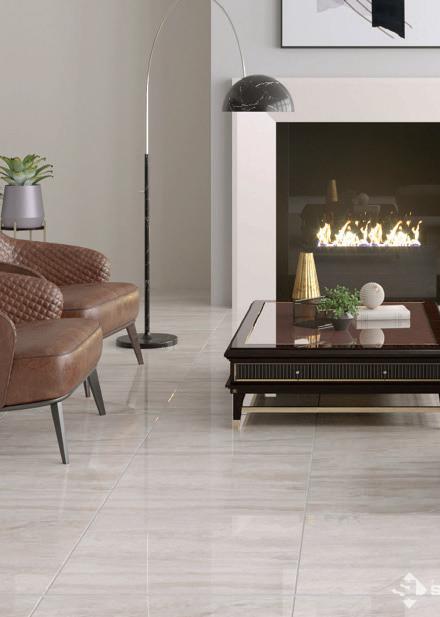

PORCELANATO PULIDO

En particular, el porcelanato pulido y rectificado es una clase de revestimiento de naturaleza cerámica que presenta un basamento de porcelana y en su decoración se emplean esmaltes de elevada capa, con lo cual su apariencia es por demás brillante y elegante.

PORCELANATO PULIDO CARACTERÍSTICAS

Tono:Hueso Dureza:Medio tránsito Duración:35años Acabado:Pulido

TIPO PRECIO

Pulido S/79.90

DIMENSIONES

Espesor: 14mm Medidas: 30 x 30, 60 x 60 y 120 x 90, y 120 x 120,

VENTAJAS DESVENTAJAS

Es muy versátil Estético Fácil mantenimiento

Delicado

3

1 4 2

Lo primero que debes hacer es limpiar la superficie que soportará el porcelanato. Ésta debe estar lisa, plana, seca y limpia.

Empieza a colocar la mezcla desde el centro, peiná el mortero y para comprobar la consistencia, colocá un porcelanato sobre la mezcla aplicando un poco de fuerza, luego verificá que el porcelanato esté cubierto.

Limpiar la superficie: Preparar la mezcla: Trazar guías maestras:

5 Preparar la mezcla:

Instalar porcelanato:

Teniendo limpia la superficie, traza las guías maestras, que son las que te darán la pauta para comenzar a instalar las primeras filas. Medí ancho por largo, de pared a pared, para encontrar el punto central de la superficie.

Colocá el porcelanato y presionalo contra el piso. Aplicá golpes suaves con un mazo de goma sobre un listón de madera para que se ejerza presión de forma equilibrada.

Verifica con un nivel que la baldosa haya quedado alineada con el soporte

Habiendo calculado la cantidad exacta de adhesivo en polvo que vas a utilizar, colocalo en una cubeta y agrega poco a poco la proporción de agua necesaria La mezcla debe usarse en lo inmediato a su preparación, ya que al poco tiempo empieza a edurecerse

MÁRMOL

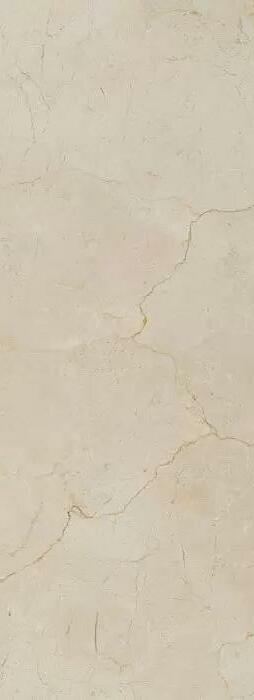

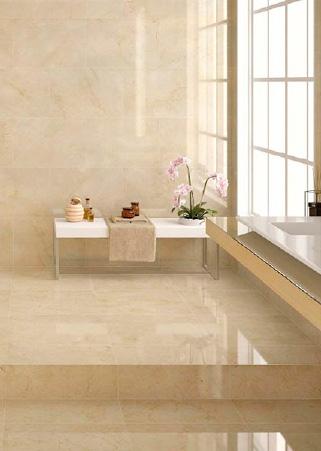

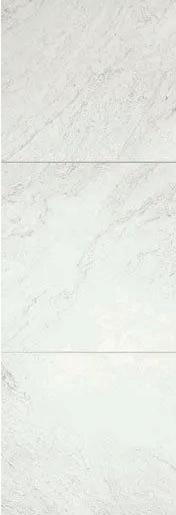

MÁRMOL CREMA MARFIL

El mármol permite integrar diversas aplicaciones tanto en interior como exterior: pisos, revestimientos, galerías exteriores, fachadas, baños, tapas de mesa, entre otras.

PROCESO DE INSTALACIÓN

MÁRMOL CREMA MARFIL

CARACTERÍSTICAS

Tono:Beige Dureza:Medio tránsito Duración:10-15 años Acabados:Pulido, Apomazado,cuero. Fácil mantenimiento y limpieza Resistente al fuego y al calor

TIPO PRECIO

Mármol, piedra natural S/432.49 MT2

DIMENSIONES

Espesor: 2 CM

Ancho: 60cm

Largo: 30-60 cm

VENTAJAS

DESVENTAJAS

no es el material más barato.

Tiene baja resistencia a la abrasión, puede rallarse con relativa facilidad.

Bajo coeficiente de absorción al agua

1 4 2

PREPARAR la superficie: 4. COLOCAR EL MÁRMOL

cerciorarse que la superficie no tenga desniveles y que se encuentra perfectamente limpia a fin de que el mortero cola pueda actuar con propiedad. Es importante también, permitir cierta rugosidad en la superficie

MEZCLAR EL MORTERO COLA:

5

5.

RELLENAR LAS JUNTAS Y LIMPIE LA SUPERFICIE:

colocar el mármol ,con la ayuda de unas crucetas para juntas, usted deberá colocar el mármol asegurándose de que queden perfectamente alineadas para, a continuación, fijarlas mediante golpes de una masa de goma deberá hacer la mezcla de mortero cola. Es esencial lograr una masa cuya textura sea ideal

Para finalizar, una vez que las juntas se hayan secado, rellénelas con mortero utilizando una llana de goma. 15 minutos más tarde, limpie la superficie con una esponja húmeda y pula con un trapo limpio.

ESPARCIR LA MEZCLA EN LA SUPERFICIE: esparcir y peinar la mezcla sobre la superficie de manera homogénea, asegurando el resultado deseado y una mejor fijación del mármol. Deberá tener en cuenta que mientras mayor sea el mármol, mayor deberá ser el surco que cree el peine.

VINILICO

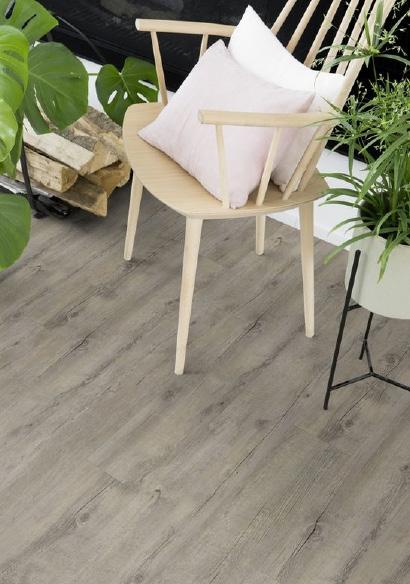

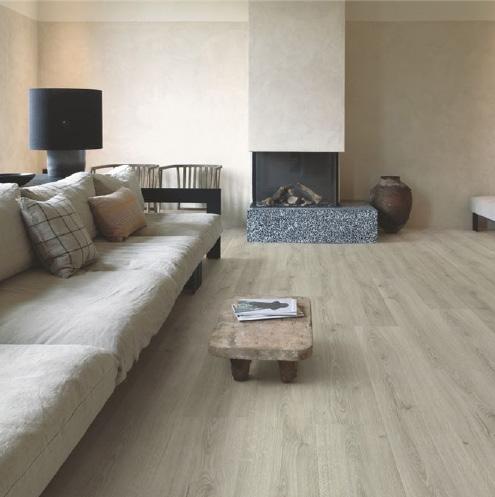

PALE GREY OAK

Los pisos vinílicos son los más avanzados en tecnología de alto tráfico por su resistencia al agua y durabilidad.

PROCESO DE INSTALACIÓN

PALE GREY OAK

CARACTERÍSTICAS

Tono:Beige

Dureza:Alto tránsito

Duración:25 años

TIPO PRECIO

Mármol, piedra natural S/38.90 MT2

DIMENSIONES

Espesor: 8 mm.

Ancho: 2 m Largo: 1-30m

Acabados: 100% resistentes al agua

VENTAJAS DESVENTAJAS

Fácil mantención y limpieza.

Terminación antideslizante

Pueden llegar a decolorarse con el tiempo y la luz solar directa.

1 4 2

Preparar el piso antiguo.: 4. Determina el proceso de instalación de tu vinilo

Hacer una plantilla del piso te permitirá obtener medidas precisas y hará que cortar tu madera contrachapada o vinilo sea mucho más fácil. Corta papel grueso de construcción en tiras largas y colócalas en el piso

El vinilo autoadhesivo es muy práctico, viene con una parte posterior adhesiva que se usa para pegarlo al piso

Prepara tu subcapa:

5 Instala la subcapa: 3

La subcapa es una capa de madera contrachapada de 0,6 cm (1/4 de pulgada) de grosor que nivela el piso y brinda una base sólida para el vinilo. Pega con cinta adhesiva tu plantilla de papel al piso de tu subcapa de madera contrachapada Para instalar la subcapa necesitas usar una engrapadora especial para subcapas con grapas de 2 cm (7/8 de pulgada); usarás aproximadamente 16 grapas por cada 0,09 metros cuadrados.

5.

RELLENAR LAS JUNTAS Y LIMPIE LA SUPERFICIE:

El vinilo sin pegamento requiere un poco más de trabajo, ya que tendrás que poner una capa de pegamento para pisos de vinilo en la subcapa antes de colocar tu vinilo

Pasa un rodillo para pisos por encima del vinilo para fijarlo al pegamento.

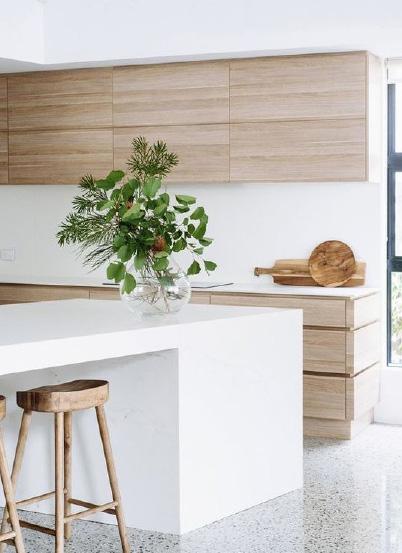

GRANITO

PROCESO DE INSTALACIÓN

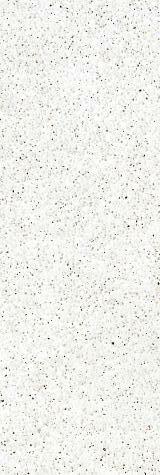

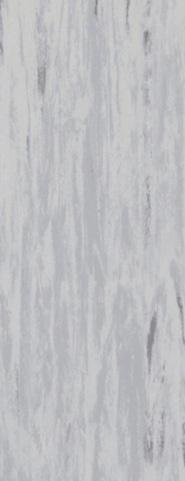

Piso Granito II Gris Brillante

Se trata de una roca ígnea naturalmente formada por un conjunto de minerales, los cuales hacen parte de su durabilidad, belleza y gran resistencia. Como mencionamos con anterioridad, una de las grandes ventajas del granito es su alta resistencia y durabilidad

Piso Granito II Gris Brillante CARACTERÍSTICAS

Tono:Gris/Blanco

Dureza:Medio tránsito Duración:indefinido mantenimiento (1-3 años)

Acabados: Brillante,Mate Estético

Resistentes al fuego y calor

Fácil de limpiar

Granito

TIPO PRECIO

S/28.50 MT2

DIMENSIONES

Espesor: 8.00 mm

Ancho: 60cm

Largo: 60 cm

VENTAJAS DESVENTAJAS

Delicada y sensible a las manchas

Tiene baja resistencia a la abrasión, puede rallarse con relativa facilidad.

3

1 4 2

Limpiar la superficie: CAPA DE MORTERO:

Lo primero que debes hacer es limpiar la superficie que soportará el porcelanato. Ésta debe estar lisa, plana, seca y limpia.

Trazar guías maestras:

Teniendo limpia la superficie, traza las guías maestras, que son las que te darán la pauta para comenzar a instalar las primeras filas. Medí ancho por largo, de pared a pared, para encontrar el punto central de la superficie.

Preparar la mezcla:

se extenderá una capa de mortero 1:3 de tres (3) centímetros de espesor, y se colocarán las bases y varillas de dilatación, de conformidad con las dimensiones

5

Antes de que esta capa haya fraguado, se vaciará la pasta de cemento blanco, grano y color preparada en las proporciones y tamaño seleccionados, con un espesor de 1.5 cm., cuidando que el grano quede bien compactado y apisonado firmemente con la paleta hasta formar una masa densa e integrada con la primera capa de mortero.

Instalar Piso GRANITO

Se retaparán con cemento blanco los defectos surgidos y después de su fraguado se procederá al pulimento final con piedra No. 120 teniendo en cuenta el momento oportuno para hacerlo como se indica en los pisos con baldosa de granito

MATERIALES EN MUROS

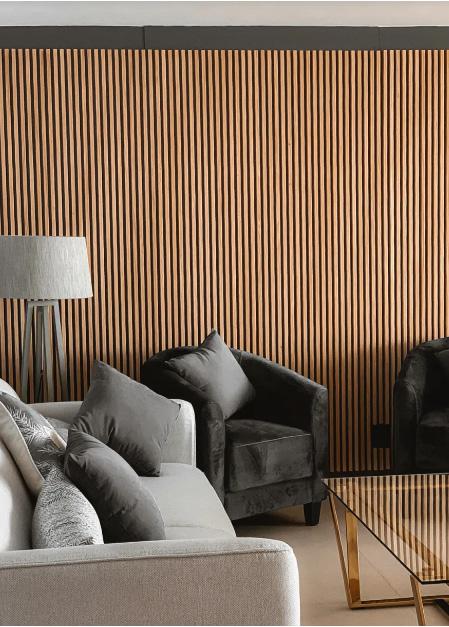

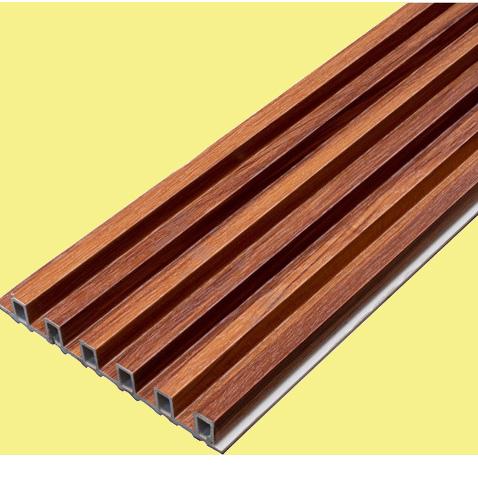

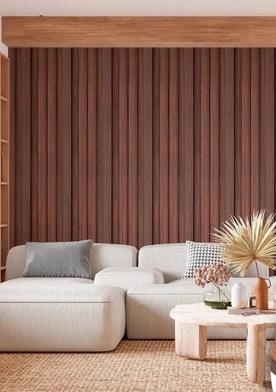

LAMBRIN MADERA

LAMBRIN

DE TZALAM

El lambrin es un tipo de acabado consistente en piezas rectangulares, las cuales van colocadas sobre los muros y pueden ser elaboradas en diferentes materiales, tales como madera, azulejo y tablaroca.

PROCESO DE INSTALACIÓN

LAMBRIN

DE TZALAM

VERIFICAR EL MATERIAL Y EQUIPO DE SEGURIDAD NIVELAR Y PLOMEAR

Antes de comenzar debemos de verificar que contemos con todo el material a utilizar, además de asegurarnos que el personal que vaya a ejecutar los trabajos cuente con el equipo de seguridad necesario para su protección.

CARACTERÍSTICAS

Tono: Café claro Dureza: Alta

Duración: 40 años

Aislante térmico y acústico

Antes de colocar los lambrines debemos asegurarnos que los travesaños se encuentran debidamente nivelados y plomeados

DIMENSIONES

Tipo: Tzalam

TIPO PRECIO

S/.141.05 m2

Espesor: 9mm

Ancho: 3 a 12.7 cm

Largo: 30 a 1.50 cm

VENTAJAS DESVENTAJAS

Facil Mantenimiento

Estético

Menor tiempo de ejecución

Instalación milímetrica Cambios de color Humedad e insectos

ELABORAR UN MARCO

Las piezas de lambrin no suelen colocarse directamente sobre la pared, por lo que nosotros tendremos que elaborar un marco que se fije al muro y sobre el cuál colocaremos el lambrin.

TRAVESAÑOS HORIZONTALES

Para elaborar dicho marco fijaremos travesaños horizontales desde el nivel de piso hasta la losa, los cuáles se pondrán a cada 30 cm. de altura.

FIJAR DE MANERA PERPENDICULAR LIMPIEZA

Ahora sí, colocaremos los lambrines fijándolos de manera perpendicular a los travesaños.

Una vez que hayamos culminado, procederemos a hacer la limpieza de nuestra área de trabajo.

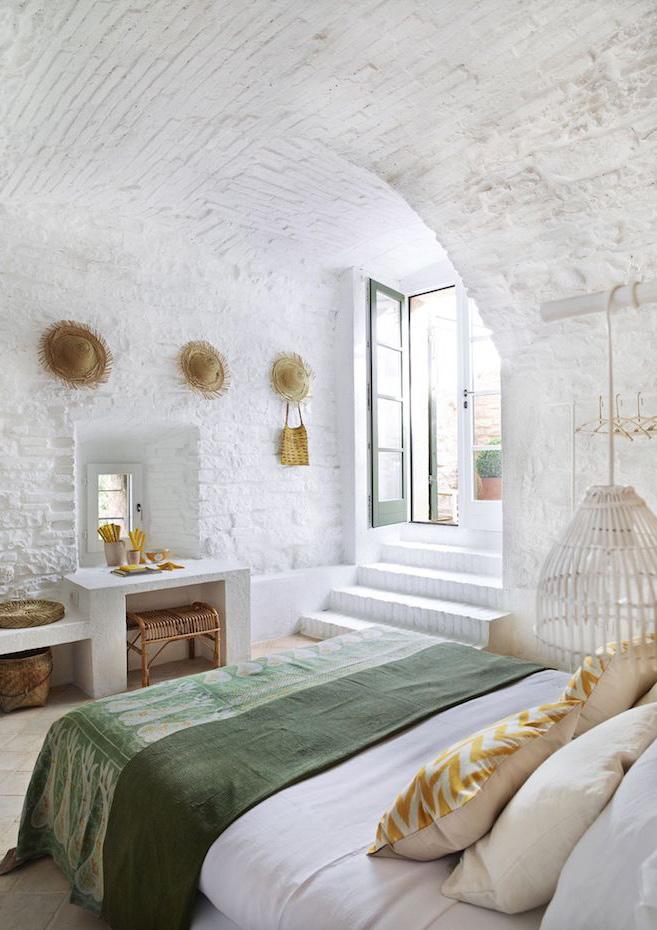

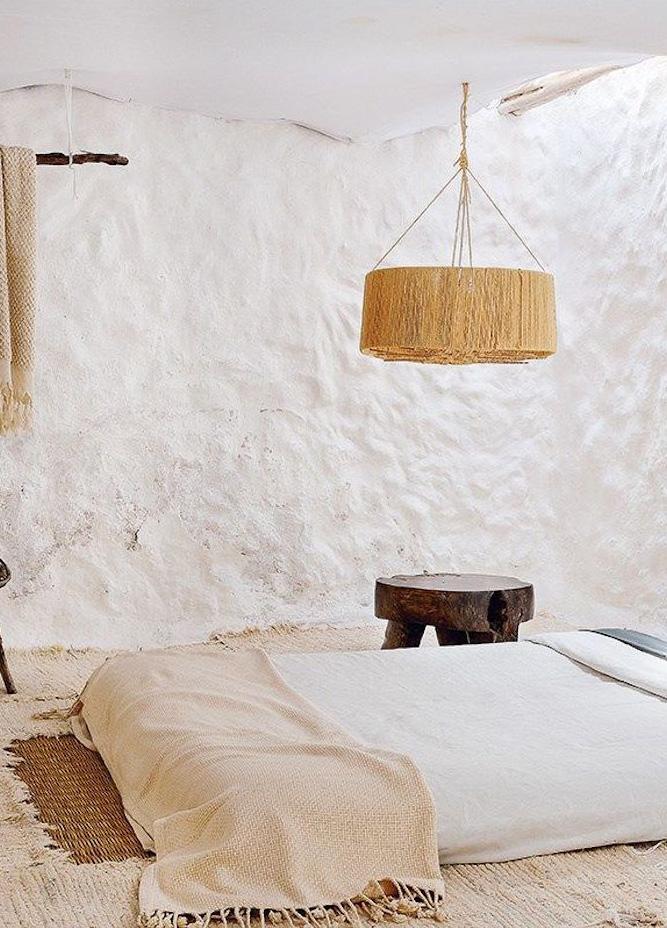

MURO ENCALADO

PROCESO DE INSTALACIÓN

ENCALADO HIDRÁULICO

El encalado es una mezcla de cal y agua y si se le añade arena se convierte en mortero de cal. El material obtenido es más consistente, pasando a convertirse en un mortero, y el grosor de la capa aplicada es mayor.

encalado HIDRÁULICO CARACTERÍSTICAS

Tono: Blanco Espesor de 15mm Material natural Antiseptico por alcalinidad

TIPO PRECIO

Encalado Hidráulico S/.100 por m2

COMPONENTES

Mezcla caliza (CO3Ca) (Cal+Agua)+Arena Mortero de Cal

VENTAJAS DESVENTAJAS

Transpiración de muros

Blanco purísimo Ecológico Saludable

Manteimiento anual Se ensucia rapido Corrosivo

Como en cualquier proceso en el que se vayan a pintar o trabajar sobre las paredes, hay que liberarlas de muebles y accesorios, cubrir el suelo y los muebles y arreglar cualquier golpe o desperfecto de la pared

LIBERAR EL ESPACIO A PINTAR Aplicación DE CAL REPELLADO RETIRAR LA ANTIGUA CAPA

La superficie por recubrir debe estar libre de materiales sueltos o mal adheridos y debe ser humedecida con anterioridad; todo esto con el fin de evitar la pérdida de agua en el proceso de fraguado del mortero

Retira la antigua capa de cal con humedad. Se mojan las paredes con una esponja o cepillo húmedo y se retira la cal antigua con una llana (herramienta en forma de plancha plana con un agarrador).

Para el repellado, se utiliza una mezcla de cal hidratada-cemento-arena, todo esto sobre el área a recubrir se hacen lanzados de mezcla con cuchara de albañil hasta das aproximadamente el espesor requerido y se empareja con una plana de madera y regla.

PREPARAREL EL ENCALADO

Prepara la pintura según el proceso que hayas decidido, si con cal de albañilería y polvo o con cal en pasta.

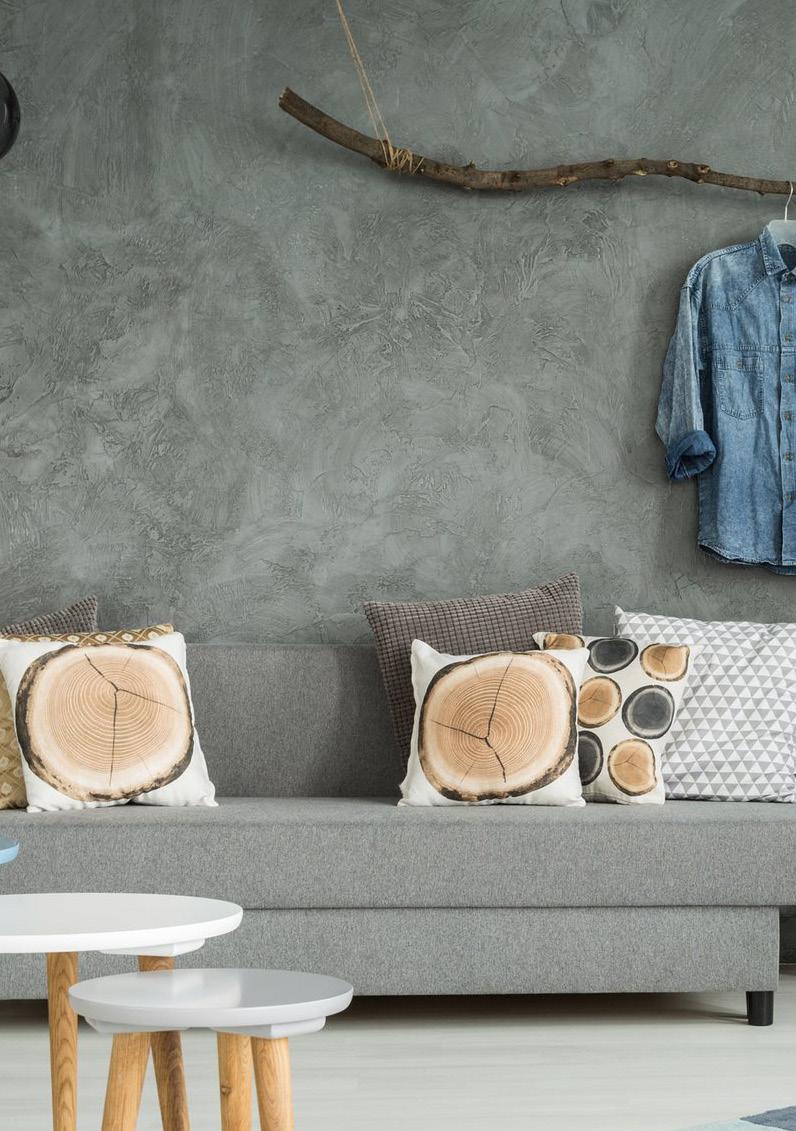

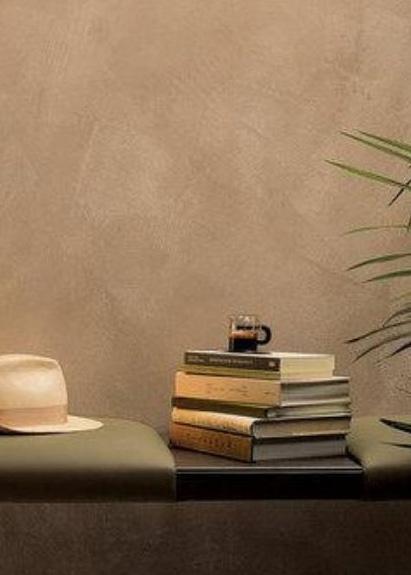

ESTUCO DECORATIVO

PROCESO DE INSTALACIÓN

ESTUCADO EN FRIO

El estucado en frío, se logran superficies sin ninguna irregularidad, ya que en el proceso de su aplicación cuenta con el color incluido. La pasta se forma a partir de cal, árido de mármol blanco, polvo de mármol y el colorante.

ESTUCADO EN FRÍO CARACTERÍSTICAS

APLICAR CAPA DE IMPRIMACIÓN APLICACIÓN DEL ESTUCO

Para comenzar necesitamos aplicar una capa de imprimación, así evitamos que aparezcan imperfecciones en la superficie. Dejaremos secar unas 12 horas. (Si lo crees necesario da una segunda capa de imprimación)

Cuando hayas terminado y ésta capa aún esté húmeda comienza con la segunda, pero esta vez realiza movimientos de arriba hacia abajo y también en diagonal.

Estuco Frío

Mayor dureza a los muros Estético Impermeabiliza los muros

DIMENSIONES

Espesor: 15 mm Textura lisa y brillante

TIPO PRECIO COMPONENTES

S/.100 m2 Compuesto por cal, yeso, cemento, arena de mármol y pigmentos naturales

VENTAJAS DESVENTAJAS

Mantenimiento sencillo Económico Elegante

Instalación compleja

Requiere de una preparación

EFECTO ESTUCO LIJAR LA PARED

El siguiente paso, es lijar toda la pared con suavidad y con una lija de grano fino

Con ayuda de la espátula aplica manchas sobre la superficie. Para conseguir el efecto deseado debes mezclar el tinte que usaste en las primeras dos capas, y ahora frotar con la espátula para conseguir ese efecto mármol.

EXTENDER LA MASA

Cuando ya tengas tu mezcla de estuco y el color elegido, comienza a extender la masa dejando una capa muy fina.

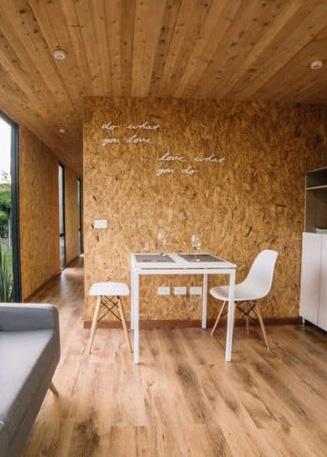

PANELES DE OSB

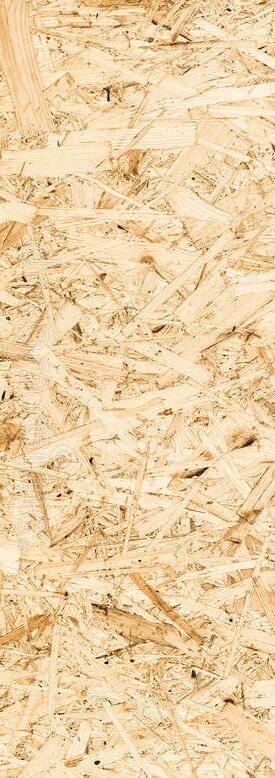

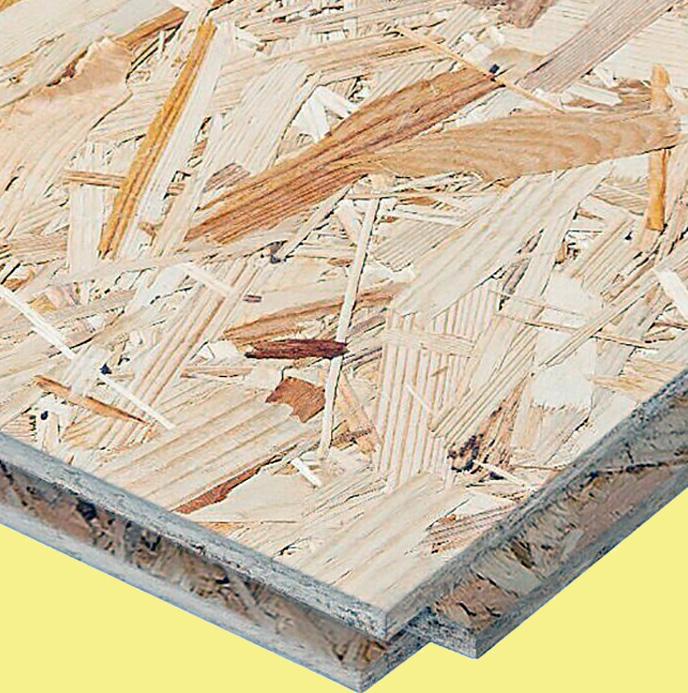

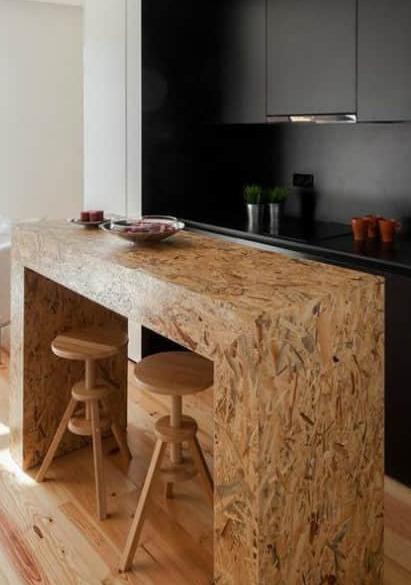

TABLERO DE OSB

Oriented Standard Board. Se trata de tableros conformados por varias capas de virutas de madera unidas por colas o adhesivos sintéticos y luego prensadas,se colocan de forma perpendicular para otorgarle mayor resistencia y estabilidad.

PROCESO DE INSTALACIÓN

TABLERO DE OSB INSTALACIÓN DE PLACAS ACABADOS DE PLACAS

1

3

Comenzar a instalar desde una esquina de la estructura dejando algunos milimetros de separación respecto del muro, continuar instalando las placas encajando en el traslape.

Si buscan acabados homogéneos, se puede optar por un lijado, o bien se podrá utilizar una masilla para el recubrimiento final.En general se puede utilizar cualquier producto convencional aunque no se recomienda la aplicación de papel mural o azulejos sobre la placa.

CARACTERÍSTICAS

Estabilidad dimensional Resistencia y capacidad de carga Resistencia al fuego Aislante térmico y acústico Menor impacto ambiental Versatilidad Económico

Tablero OSB

TIPO PRECIO

S/80 a 150 por tablero

DIMENSIONES

Espesor: 9,11, 15 y 18 mm

Ancho: 1.22 m

Largo: 2.44 m

FIJAR

UNIÓN DE PLACAS

Entre dos placas OSB independientes se debe dejar una junta de dilatación de 3mm. Lo cual permite la expansión o disminución del tablero.

VENTAJAS DESVENTAJAS

Estética Cambios de color Resistencia a la humedad

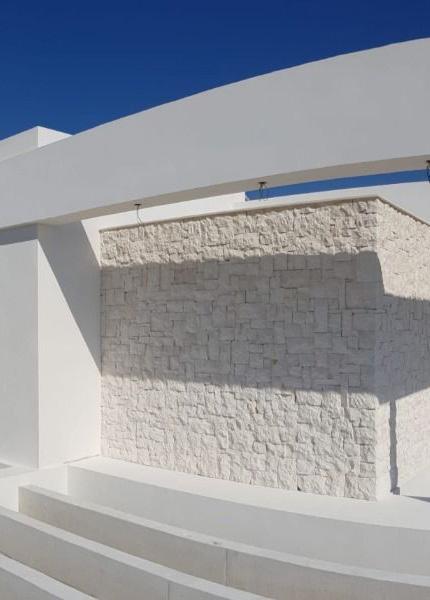

PIEDRA NATURAL

PROCESO DE INSTALACIÓN

MURO DE PIEDRA ABUJARDADO CARACTERÍSTICAS

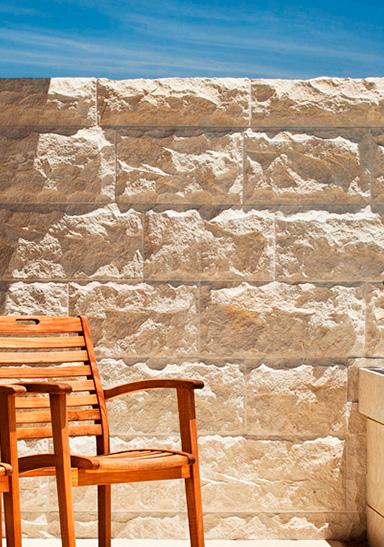

El abujardado o labrado es la técnica que proporciona una superficie de aspecto rugoso y homogéneo sobre granitos, mármoles, calizas y areniscas, con pequeños cráteres uniformemente repartidos de 1 a 3 mm de profundidad y anchura.

MURO DE PIEDRA ABUJARDADO VERIFICACIÓN DE MATERIAL Y HERRAMIENTAS MÉTODO MODERNO

El abujardar se utiliza para labrar la piedra para conseguir acabados rugosos, aclarar la piedra, y dar un aspecto rústico al material pétreo trabajado ya sea con una bujarda manual o una mecánica.

La abujardadora mecánica es un martillo neumático donde se utiliza una broca de cabeza cuadrada acabada con formaciones piramidales para labrar la piedra.

El martillo neumático o taladro percutor golpeará con la misma fuerza cada vez y con la obra especial tipo bujarda nos permitirá debastar la piedra con menos esfuerzos.

DIMENSIONES

Superficie plana y rugosa

Elegante y antideslizanete

TIPO PRECIO

Abujardado S/.250 m2

Espesor: 3mm Cráteres de 1 a 3mm

Consiguiendo acabados más homogéneos y finos en el tratamiento superficial de la piedra natural.

MÉTODO TRADICIONAL

El método tradicional requiere de gran pericia y experiencia del trabajador de la piedra para el tratamiento superficial de la misma.

VENTAJAS DESVENTAJAS

Aislante térmico y acústico Aspecto rútisco

Estético Fácil mantenimiento

Humedad Oxido

Los golpes que se dan para ir debastando el material debe de ser prácticamente con la misma fueza para conseguir una uniformidad en la superficie.

Y con la misma inclinación y orientación para conseguir un perfecto acabado.

MOOD BOARD TERRAZA Diseño de interiores

PROPUESTA DE TERRAZA

ESTILO RÚSTICO

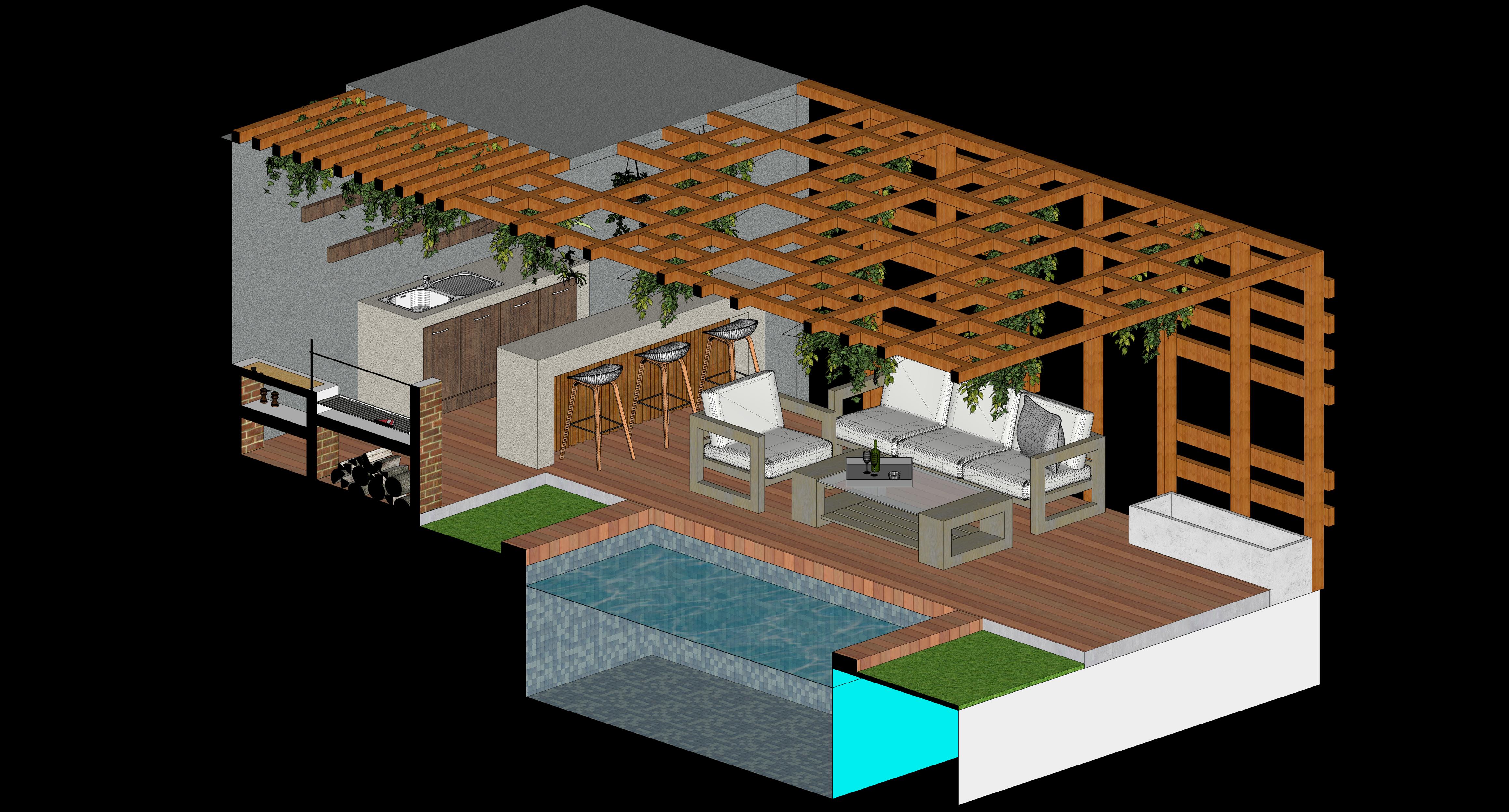

DISEÑO DE TERRAZA

El estilo rústico posee elementos que tienen relación con el estilo rural por este motivo tiene como objetivo lograr un ambiente relajado, confortable y tradicional, el cual gire en torno a la naturaleza. el estilo rústico resalta por su naturalidad, elegancia descuidada y un ambiente natural.

CARACTERÍSTICAS

Materiales

-El uso de la madera

-Utilizan la piedra como decoración.

-Decoraciones materiales como el barrio o el mármol

Colores y tonos

-Colores neutros, azules, marrones, verde o tonos cálidos.

-En las paredes se suele utilizar los tonos blancos o crudos, aunque se pueden utilizar tonos más fuertes para que haga contraste con los muebles.

Puertas y baldosas

Las baldosas que se suelen utilizar en el estilo rústico son baldosas clásicas, típicas blancas y rectangulares o bien con pinturas ecológicas o de piedra.

Por otro lado, las puertas suelen colocarse de madera para dar ese toque clásico y natural.

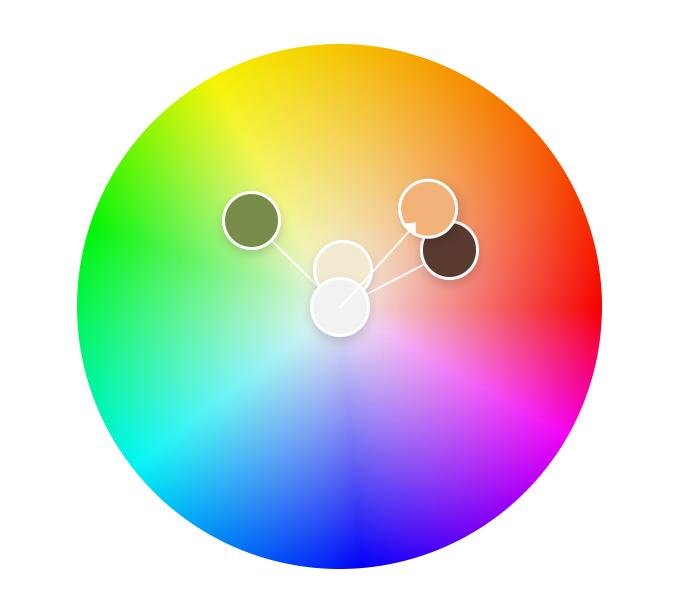

Combinación Análoga: La combinación de colores analógica es aquella que utiliza los colores vecinos círculo cromático, en los que por lo general hay uno dominante y otros son un poco más complementarios.

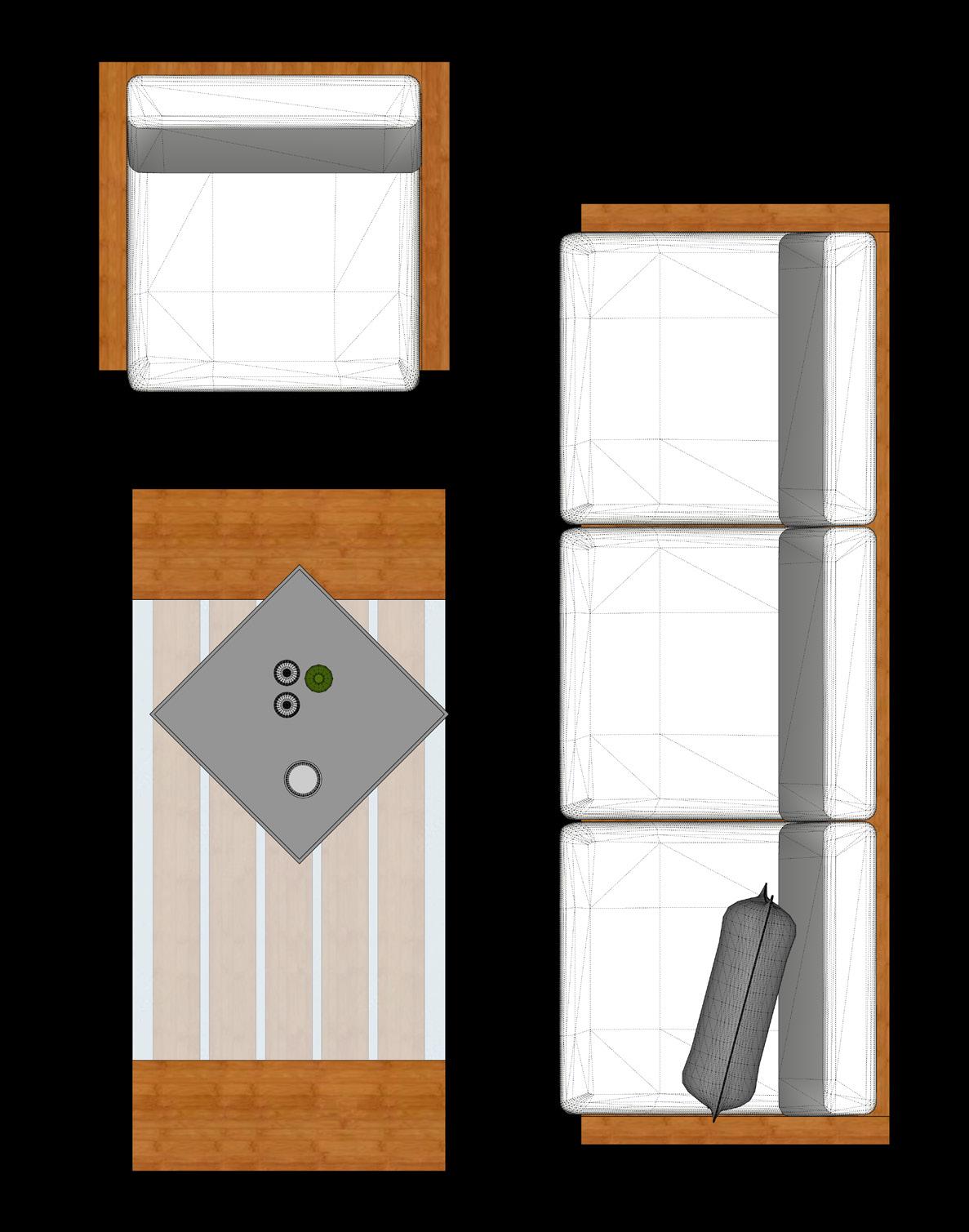

MOBILIARIO DISEÑADO

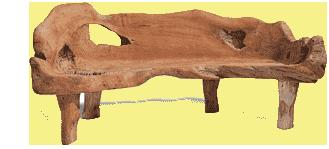

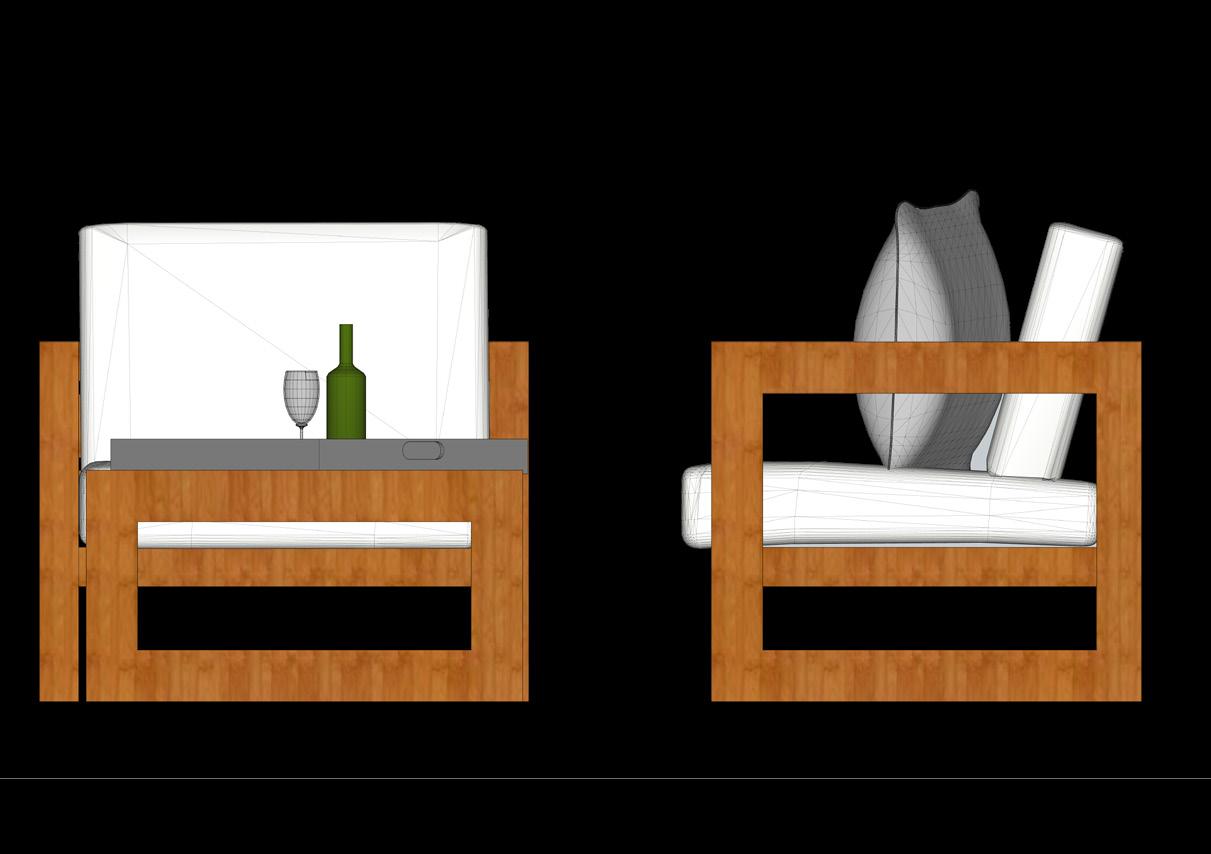

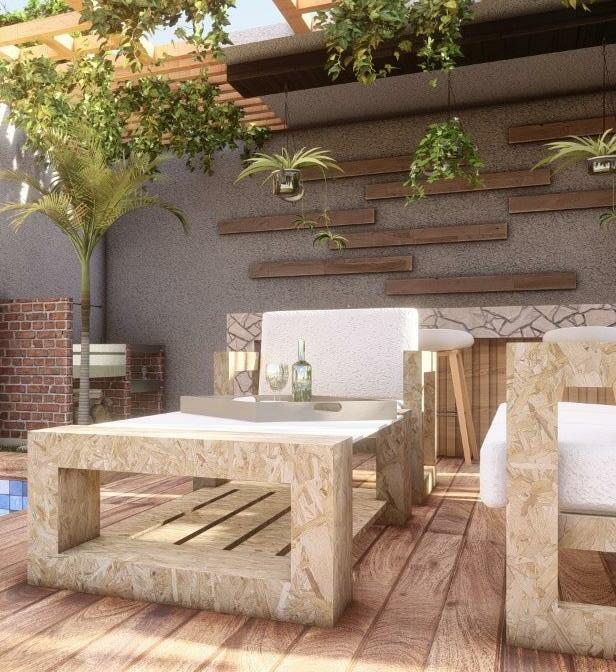

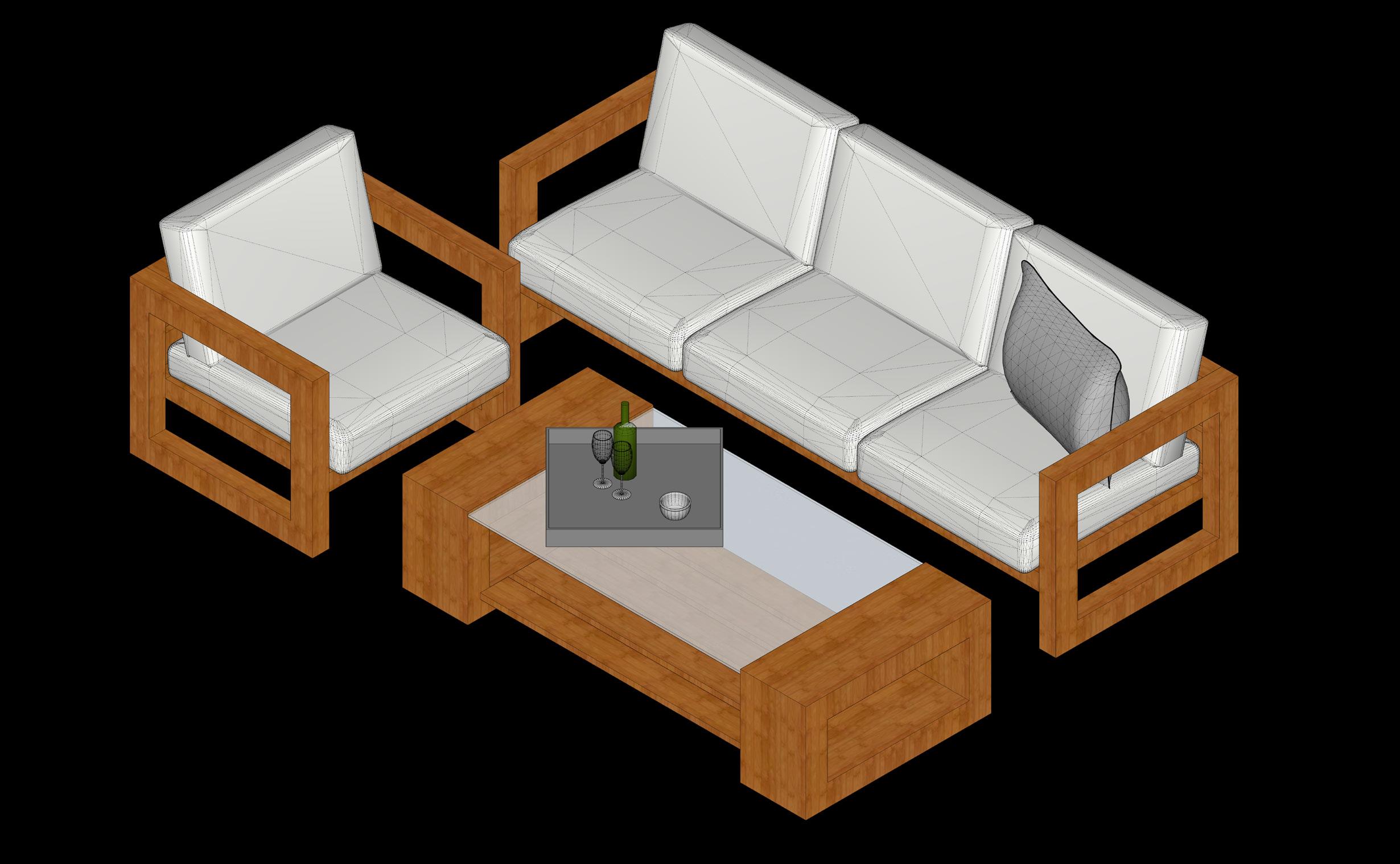

SOFÁ+ MESA DEE CENTRO

A la hora de escoger el mobiliario lo tengamos en cuenta y escojamos muebles que sean acordes con el resto de la decoración.

En el caso del estilo rústico, deberemos escoger muebles antiguos o que aparenten serlo, artesanales, de madera natural o con pintura envejecida que desprendan calidez y personalidad. Isometría

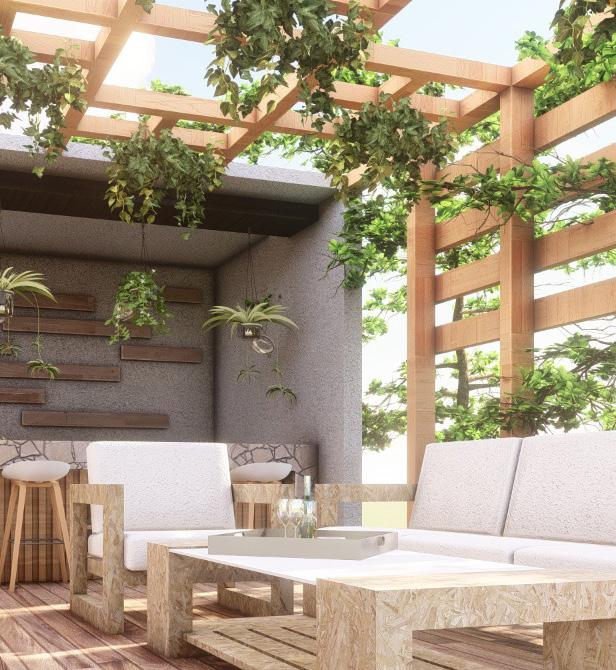

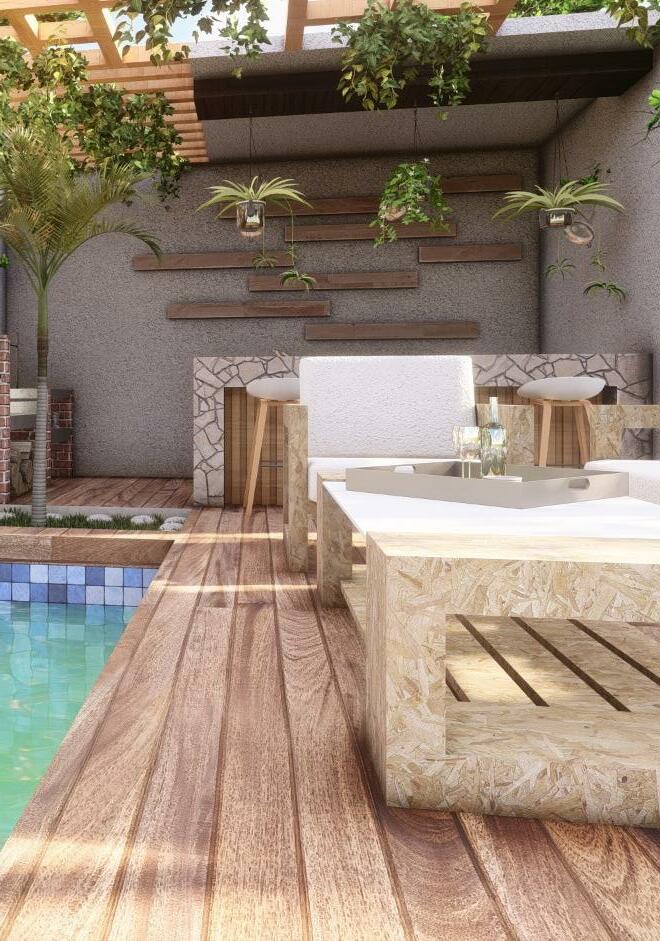

FOTOGRAFÍAS DISEÑO

DE TERRAZA

Mobiliario

PLANTA ARQUITECTÓNICA

DISEÑO DE TERRAZA

CORTES ARQUITECTÓNICOS

DISEÑO DE TERRAZA ZONA DE BAR ÁREA DE STAR

.15 3.15

ZONA DE PARRILLAS PISO CERÁMICA AZUL PISCINA NPT 0.15 PISO DE GRANITO

.40 .15 3.15 3.00

.10 .30

.10 .40 .10 .30 .10 .40 .10

N.T.T + 3.15 N.T.T 3.15 .70

ZONA DE PARRILLAS NPT 0.15 PISO DE MADERA

ZONA DE BAR N.P.T + 0.15 N.T.N ± 0.00 N.P.T + 0.15 N.T.N ± 0.00

CORTE A - A

CORTES ARQUITECTÓNICOS

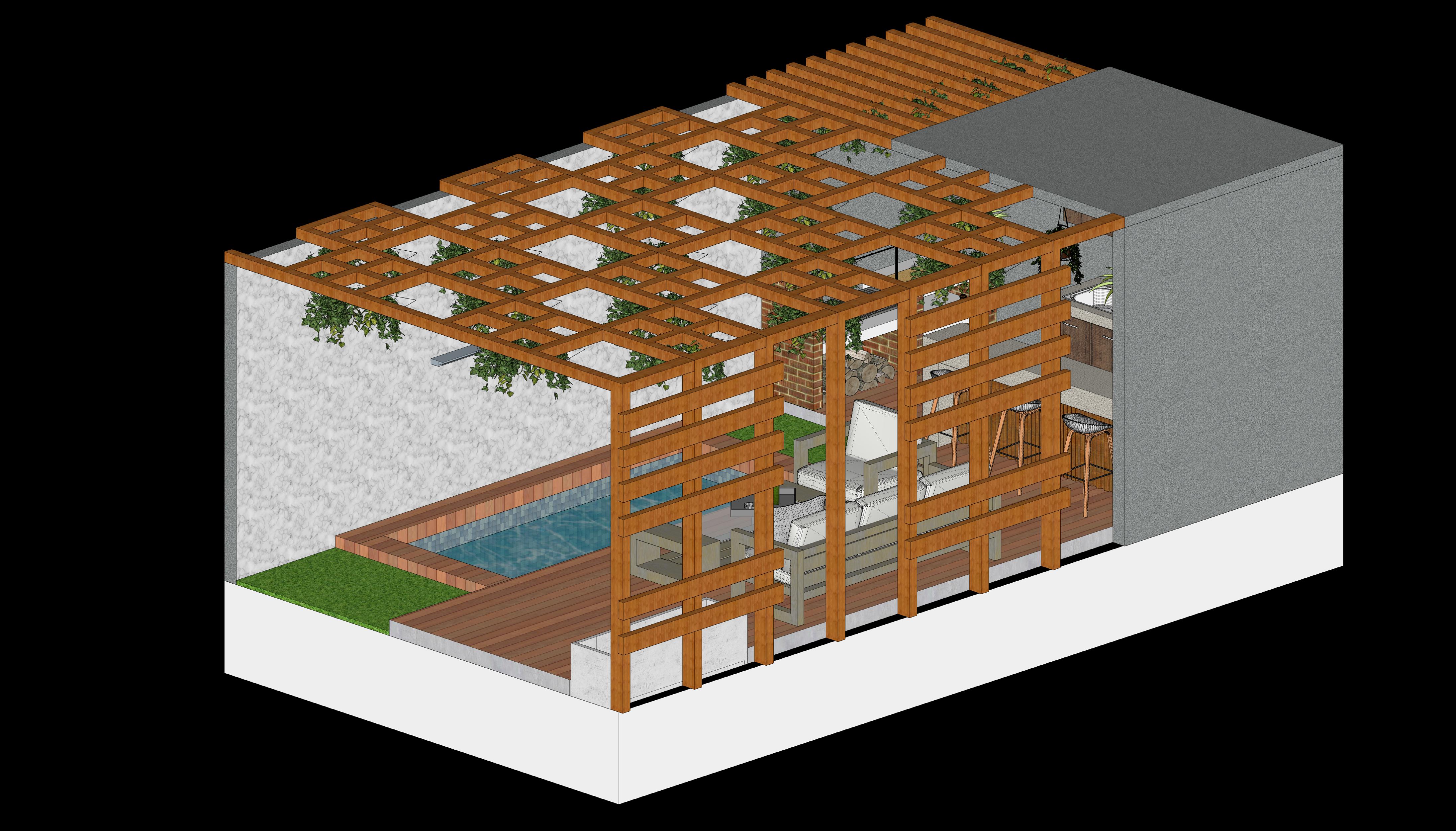

ISOMETRIA

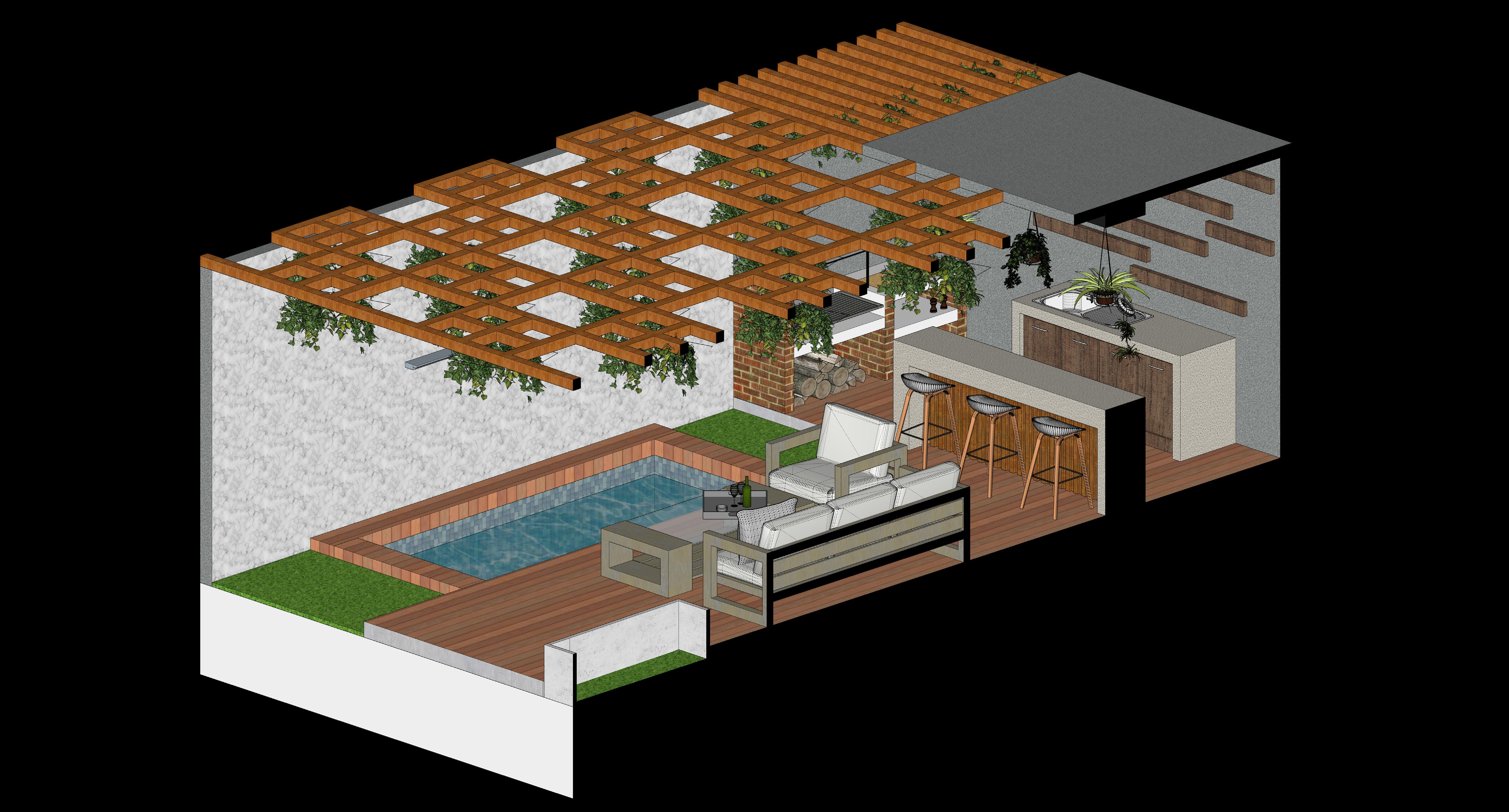

ISOMETRIAS

DISEÑO DE TERRAZA

ISOMETRIA

DISEÑO DE TERRAZA

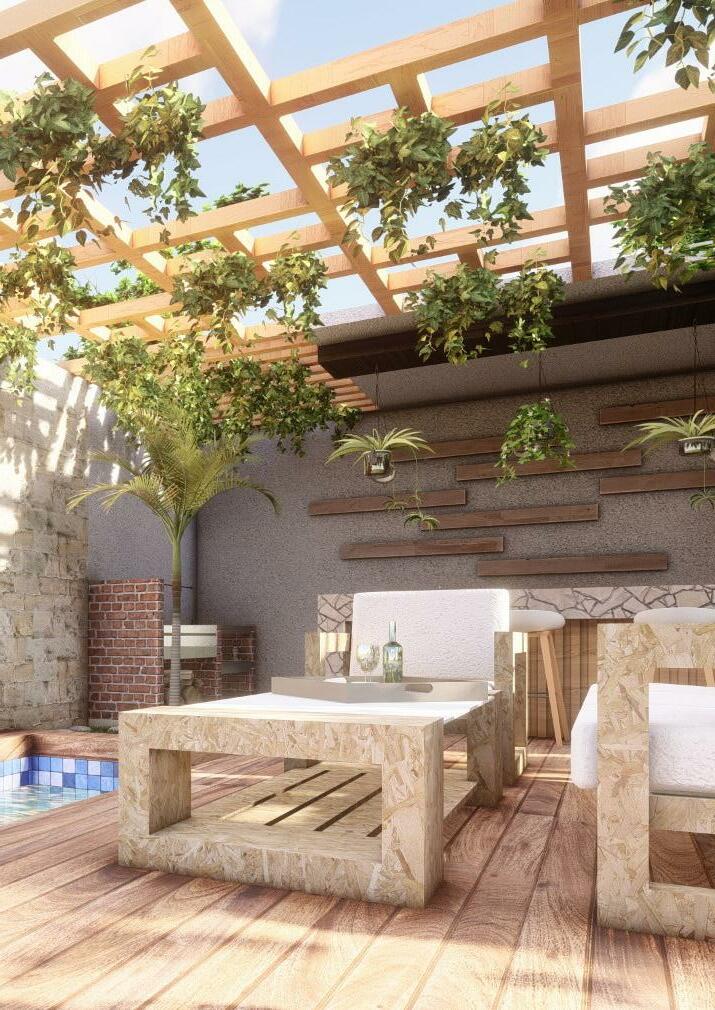

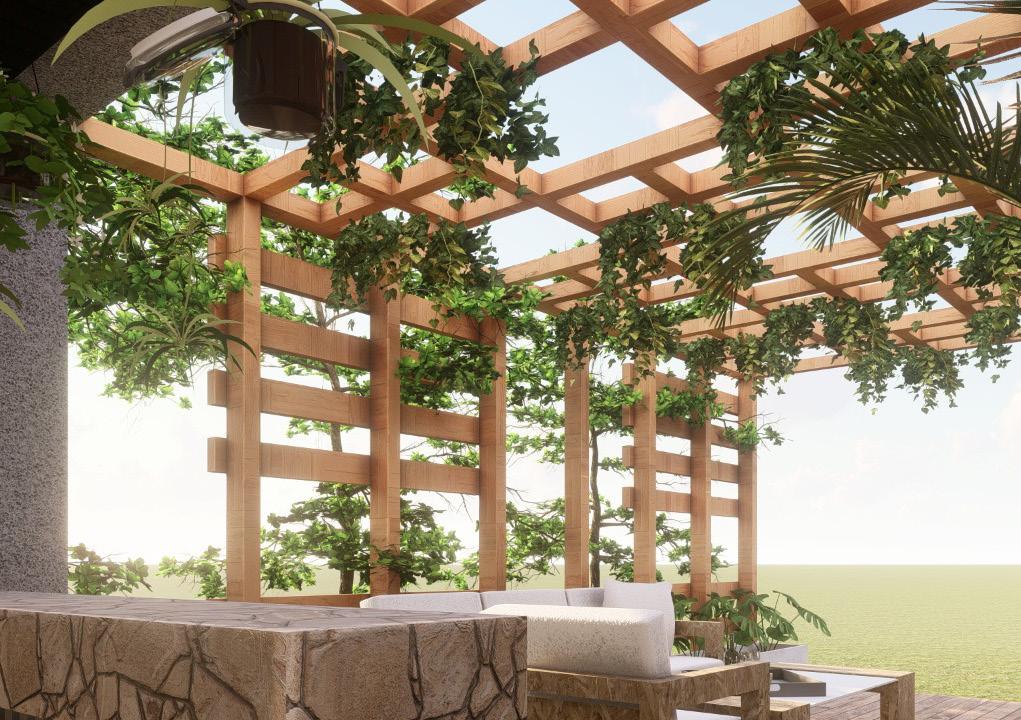

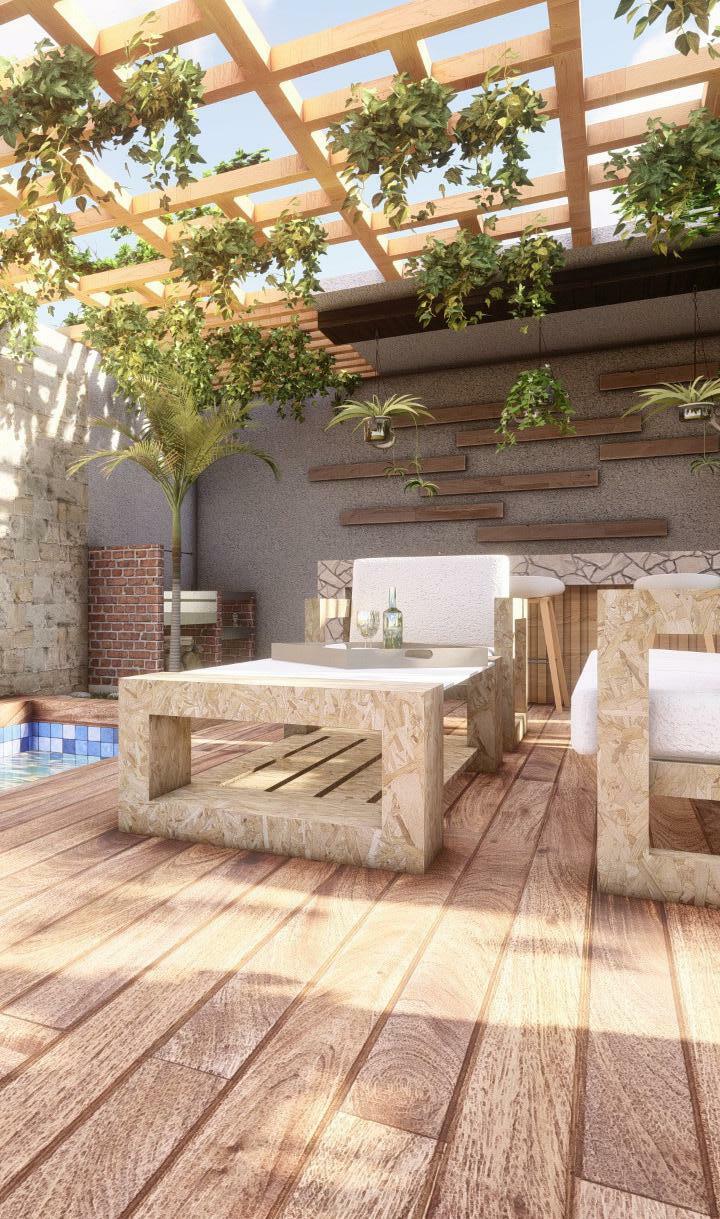

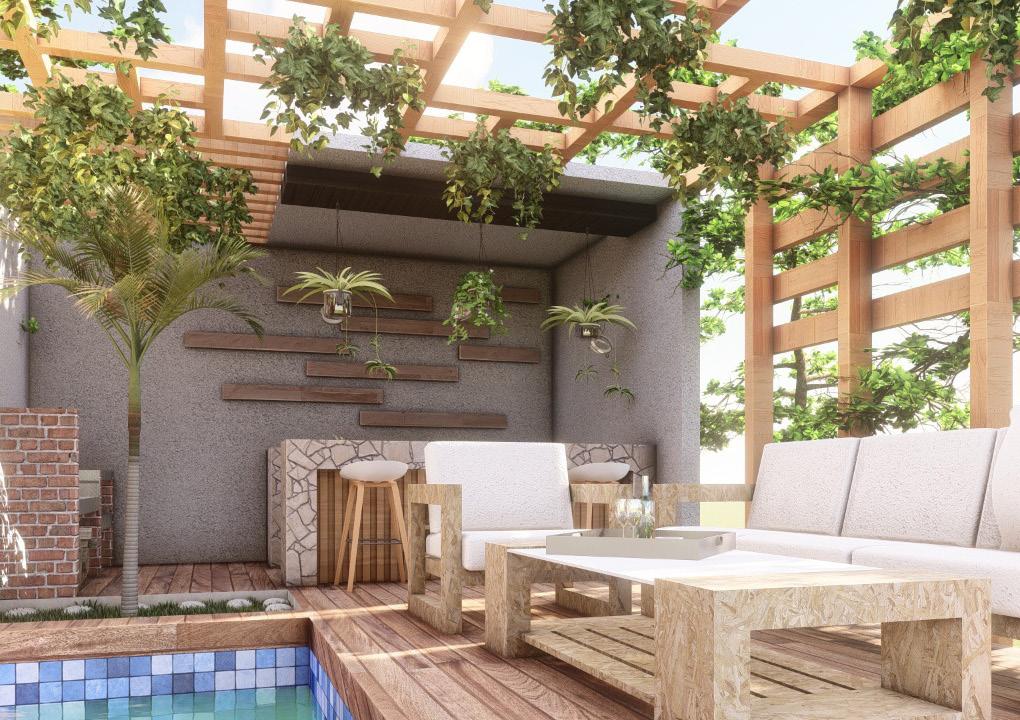

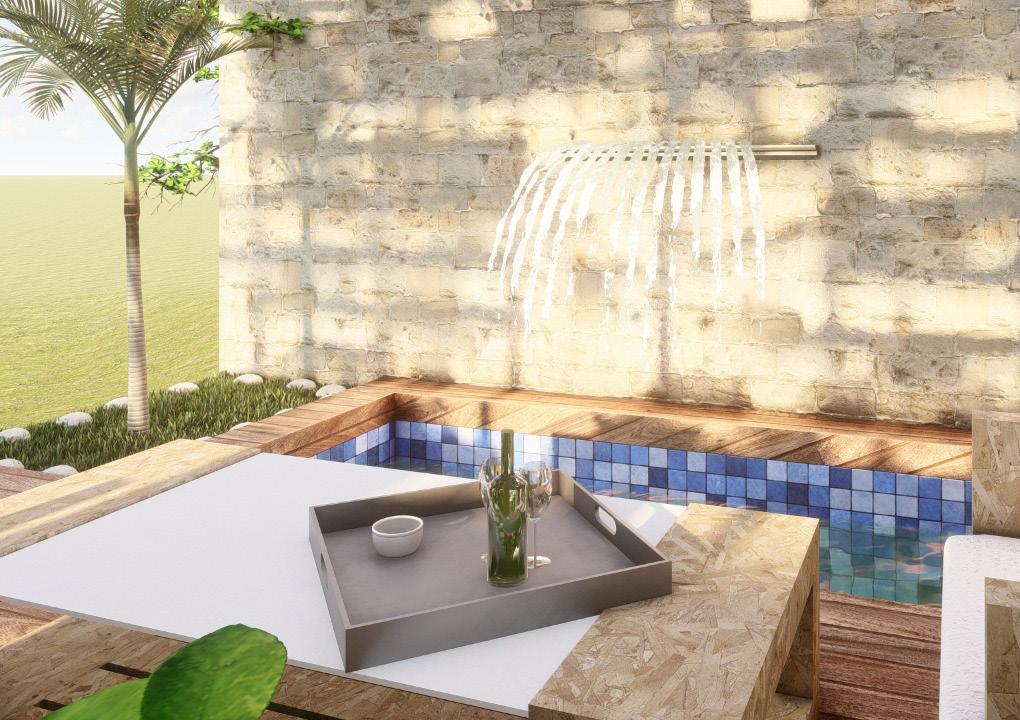

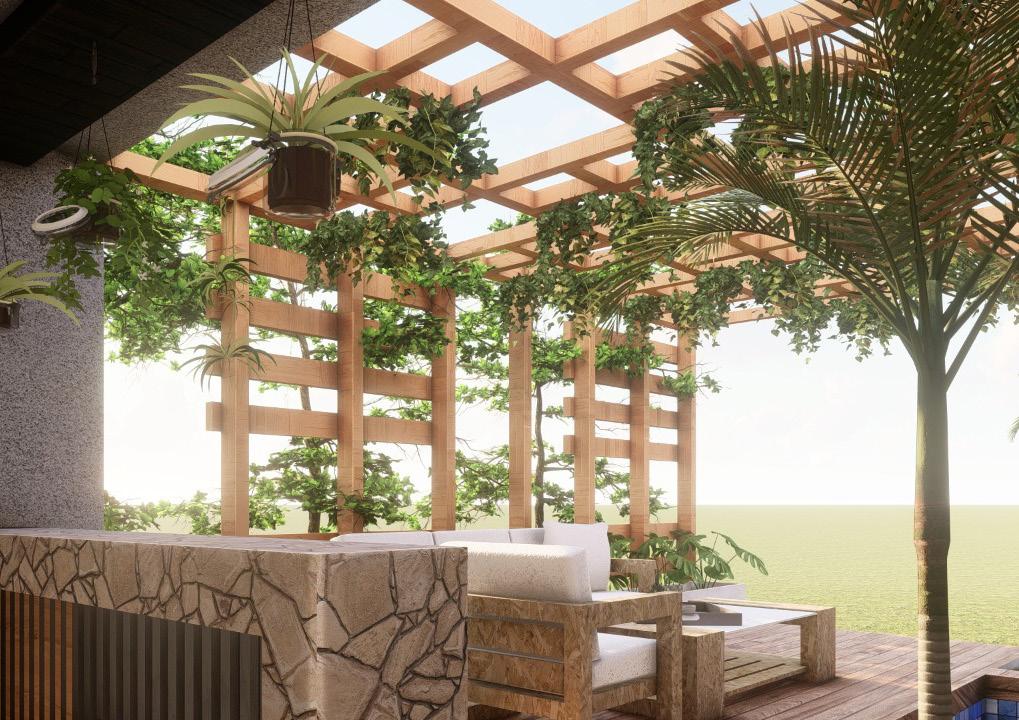

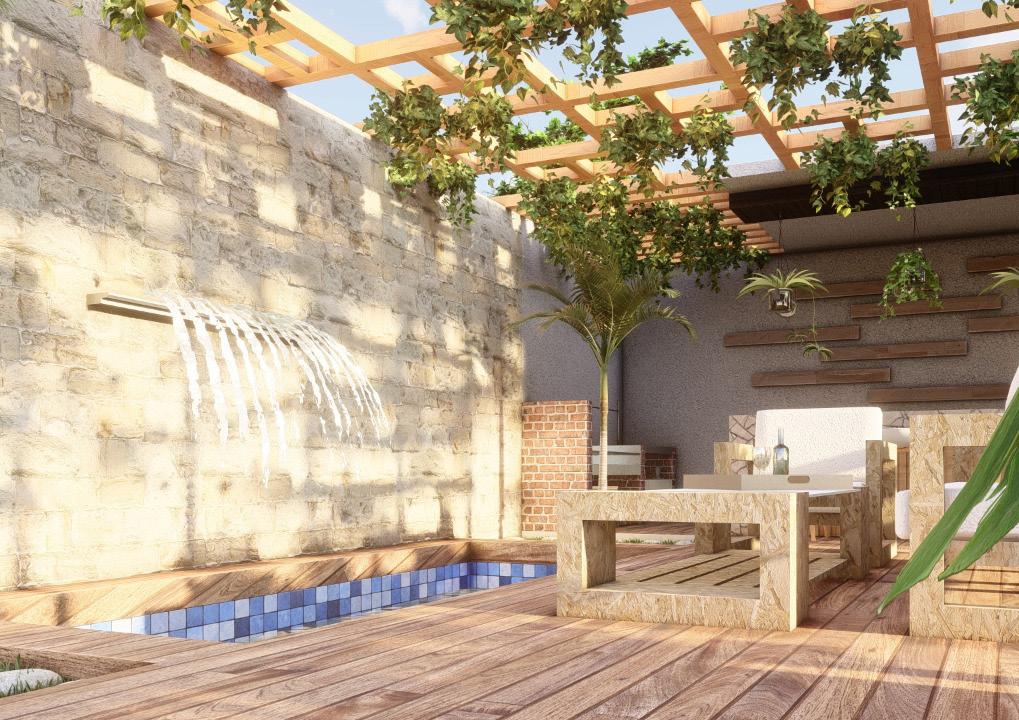

RENDERS
