PORTA FOLIO
A P Í T U
CENTRO MINION
CENTRO COMERCIAL VECINAL
Asignatura: Taller de Diseño Asistido por computadora
Año: 2024
Autoras: Genesis Escalante/Ariana Lino
Docentes: Revolledo, René/Rubio, Shareen
El proyecto consiste en un centro comercial vecinal ubicado en Trujillo, Perú, exactamente en el terreno de la Floresta con la finalidad de generar un nuevo centro de recreación para los habitantes de la ciudad.
PLANTA
PLANTA SEGUNDO NIVEL
C A P Í T U
MERCADO CENTRAL
PROYECTO DE INTERVENCIÓN
Asignatura: Diseño Urbano
Año: 2024
Autores: Genesis Escalante
Ariana Lino
Jeremy Hidalgo
Leonardo Marques
Docentes: Maya, María / Peláez, Talía
El mercado central se podría mejorar mediante una mejor iluminación, ventilación y espacios organizados, esto más que nada para optimizar la gestiónde residuos sólidos.
PROPUESTA DE DISEÑO
Ingreso principal
ESTRUCTURA
Uso de CONCRETO ARMADO, debido a su ideal resistencia y durabilidad.
Dándonos la siguiente estructura: 6.00 m 5 . 5 0 m
Permitiéndonos:
n columnas tiple en un de venta, lmacenes).
PROPUESTA DE DISEÑO
Zona de Comida Oficinas

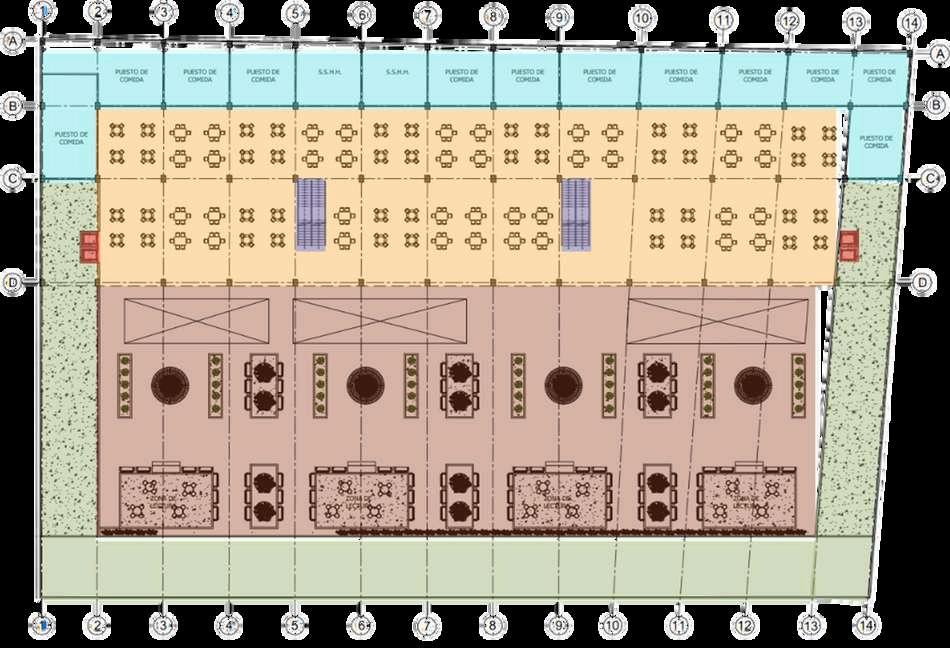

PLANOSEGUNDOPISO
LEYENDA
Puestos de comida
Área de comensales
Zona de recreación y descanso
Áreas verdes
PLANO TERCER PISO
Escalera Ascensor Oficinas

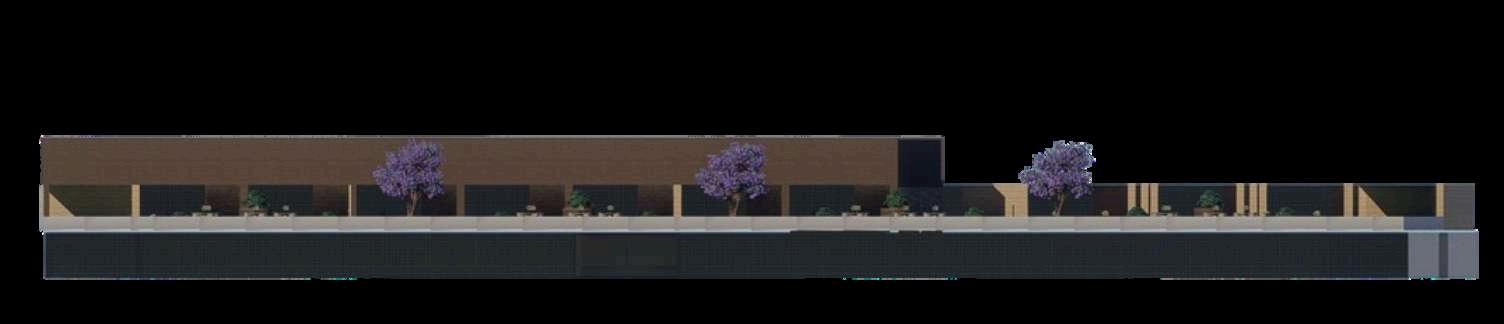

ELEVACIONES/ALTURAS
ELEVACIÓNFRONTAL
El mercado contará con una moderna estructura de tres niveles diseñada para optimizar la funcionalidad y comodidad de sus usuarios. En el primer nivel se ubicarán los puestos de carne, frutas, verduras y productos de primera necesidad, organizados estratégicamente para facilitar el acceso. En el centro del mercado habrá una escalera protagonista que conectará con el segundo nivel, donde se encontrarán cafeterías, restaurantes y espacios de descanso al aire libre, ideales para la convivencia y el disfrute de los visitantes. Finalmente, al subir al tercer nivel, estarán las oficinas administrativas, cuya estructura ha sido diseñada para proporcionar sombra al piso inferior, creando un ambiente fresco y agradable.
ELEVACIÓN DERECHA
ELEVACIÓN
ELEVACIÓN TRASERA

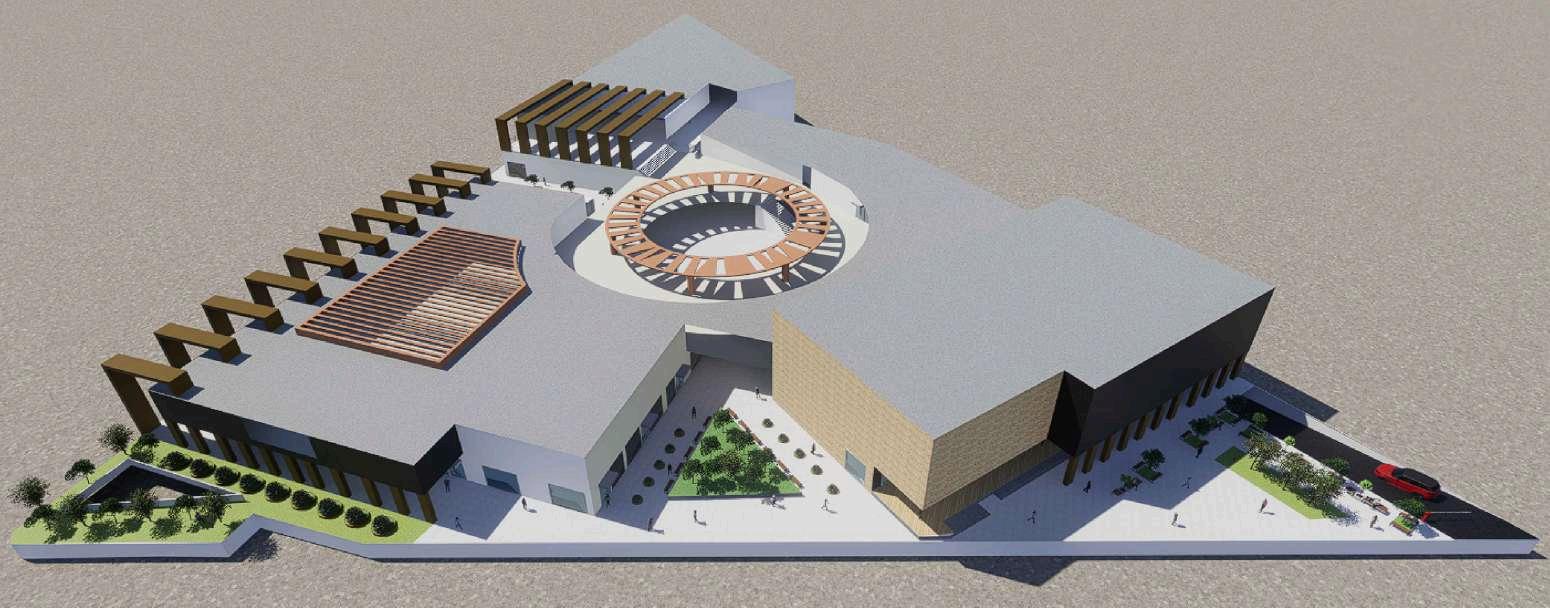

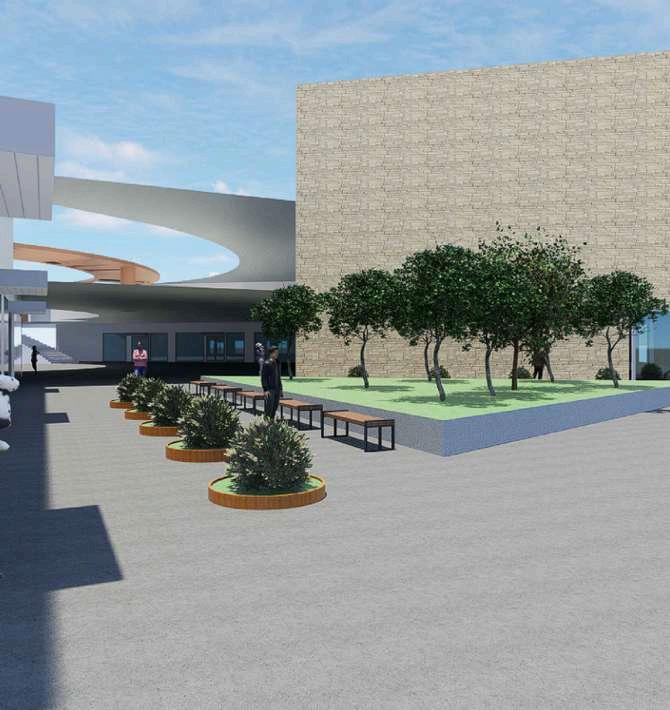

RENDERS
MERCADO PRIMER PISO
En el primer piso estará el mercado principal, con puestos de venta de productos frescos, abarrotes y otros artículos. El segundo piso estará dedicado a cafeterías y áreas de descanso, con espacios diseñados para la relajación. Finalmente, en el tercer piso se ubicarán las oficinas administrativas.
CAPÍTULO VI
VIVIENDA
DETALLE CONSTRUCTIVO
Asignatura: Diseño Urbano
Año: 2024
Autores: Genesis Escalante
Jimena Cochachin
Jeremy Hidalgo
Leslie Honorio
Stefany Sánchez
Docente: Cisterna Aguilar, Maria Fernanda
Este enfoque optimiza el uso de materiales y reduce las cargas sobre la estructura, contribuyendo a un diseño más flexible y funcional, ideal para proyectos que requieran la estabilidad y seguridad del edificio.

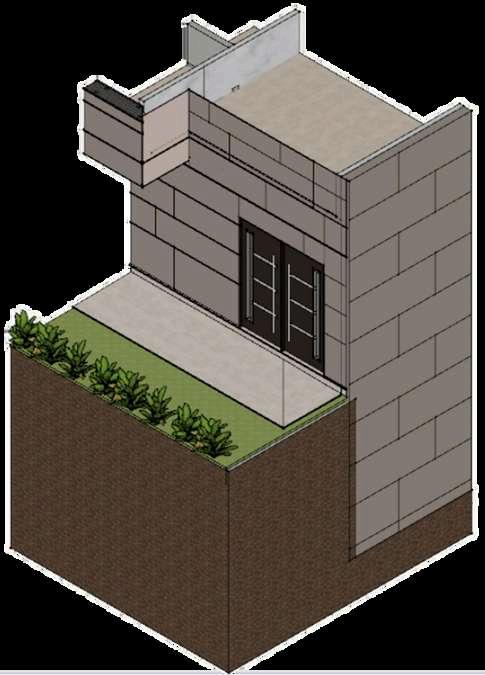

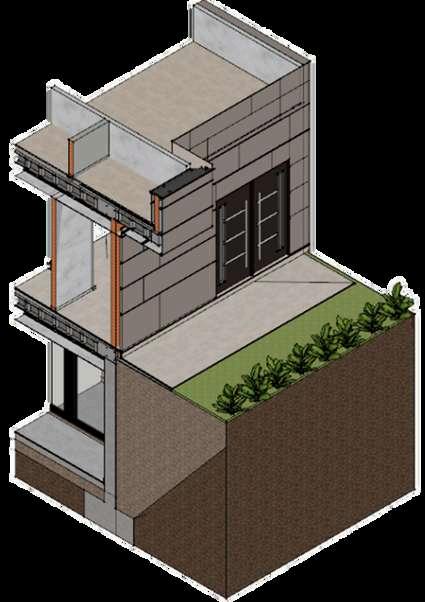

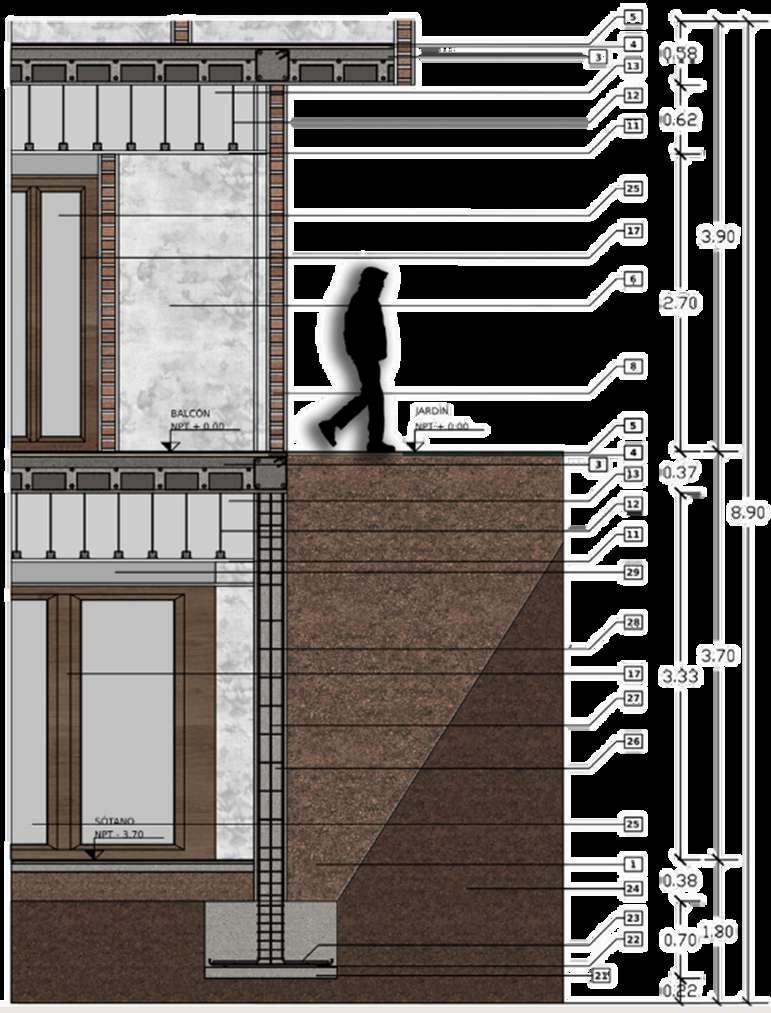

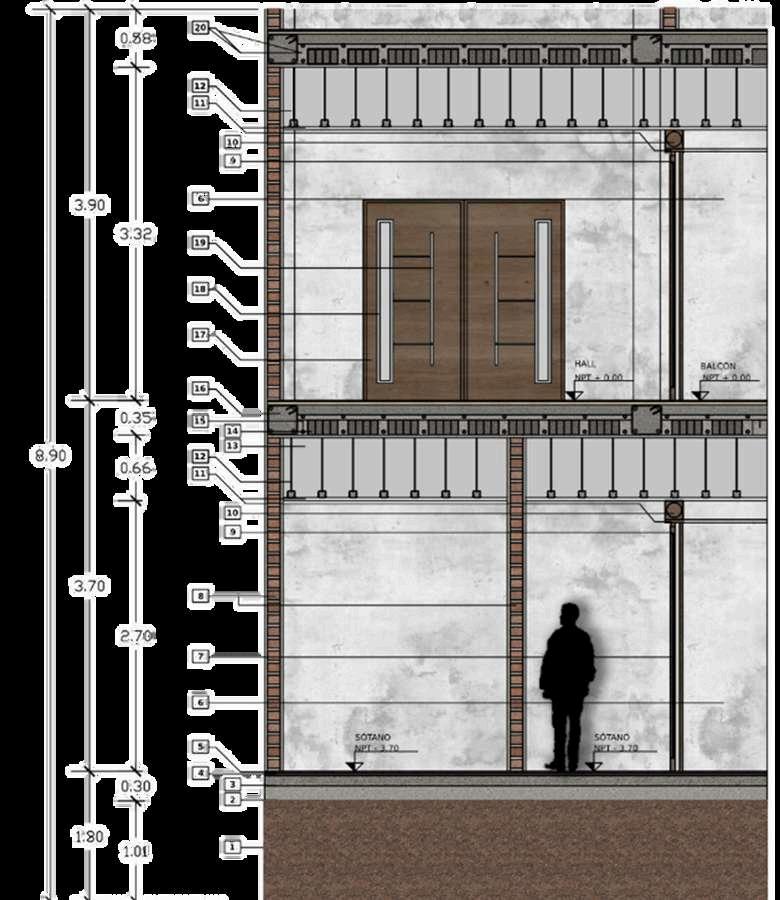

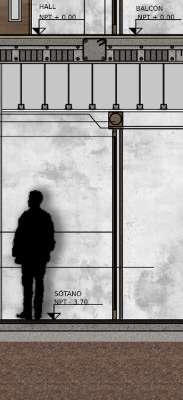

DETALLE ARQUITECTÓNICO DE VIVIENDA
Nuestro objetivo es ilustrar como estas tecnologías facilitan una visualización detallada y realista de los detalles constructivos, optimizando la comprensión de las soluciones arquitectónicas.
LEYENDA
1. Suelo compacto
2. Falso piso
3. Contrapiso
4. Mortero de Asiento
5. Mosaico
6. Estuco veneciano color gris claro
7. Vidrio doble de aislamiento térmico
8. Mampostería de ladrillo king kong de 9x13x24
9. Perfil de PVC
10. Persiana exterior empotrada
11. Enlucido
12. Alambre galvanizado de 14"
13. Cámara de aire
14. Bloque de concreto de 30x30x15
15. Acero refuerzo de vigueta
16. Viga de 30x30 con estribo reforzado de 0.2 de diámetro
17. Puerta de madera nogal
18. Marco de acero inoxidable
19. Barra de acero inoxidable de 1.50m
20. Junta de 10 cm
21. Solado Fc= 140kg/cm2 E=0.10cm
22. Dado de concreto
23. Parrilla 1/2" A 0.15cm
24. Tierra natural
25. Vidrio Transparente de baja emisividad
26. Concreto Fc= 250 kg/cm2
27. Varillas longitudinales
28. Estribos de 3/8" @5cm @10cm @25cm
29. Plancha de PVC
ESPECIFICACIONES TÉCNICAS
Este enfoque optimiza el uso de materiales y reduce las cargas sobre la estructura, contribuyendo a un diseño más flexible y funcional, ideal para proyectos que requieran la estabilidad y seguridad del edificio.
USO:Ladrillo para los muros portantes
HUECO 15 RAYA

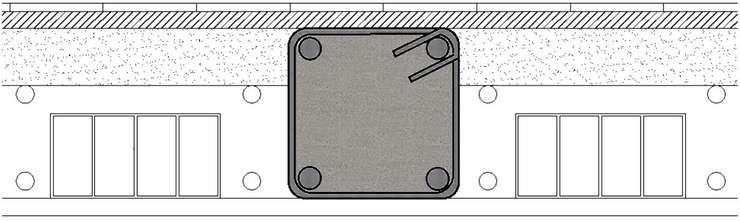

VIGAS CHATA CONECTADA
1.90g/cm 3
Estribo reforzado de ø0.2
USO : Ladrillo utilizado en la losa
ÁREA DE VACÍOS: 71-75%
CIELO RASO PVC
DENSIDAD: 1.90g/cm 3 USO Principalmente como revestimiento para techos
LOSA ALIGERADA
de refuerzo ø3/8 Junta de 10
de concreto de 30x30x15
Perfil Perimetral Placa cielorraso a elección
Perfil larguero
Perfil travesaño
Vela rígida (montante)
C A P Í T
RESIDENCIAL VALLESOL
CONJUNTO RESIDENCIAL
Asignatura: Taller de Diseño Arquitectónico III
Año: 2022
Autores: Genesis Escalante
Jimena Cochachin
Jeremy Hidalgo
Leslie Honorio
Stefany Sánchez
Docente: Bejarano Urquiza, Blanca Alexandra
Nuestro conjunto residencial está ubicado en la prolongación de la avenida Gonzales Prada, a la altura del óvalo Mochica. La zona es residencial, pero también tiene acceso a zonas comerciales e industriales.
Representa una propuesta arquitectónica vanguardista, preservando fundamentalmente la naturaleza, con espacios cuidadosamente diseñados para integrarse armoniosamente en el entorno local.

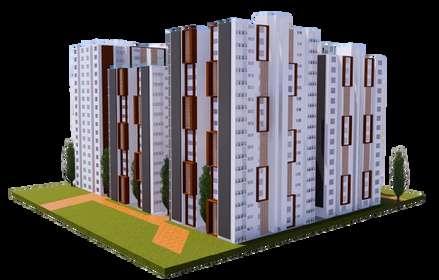

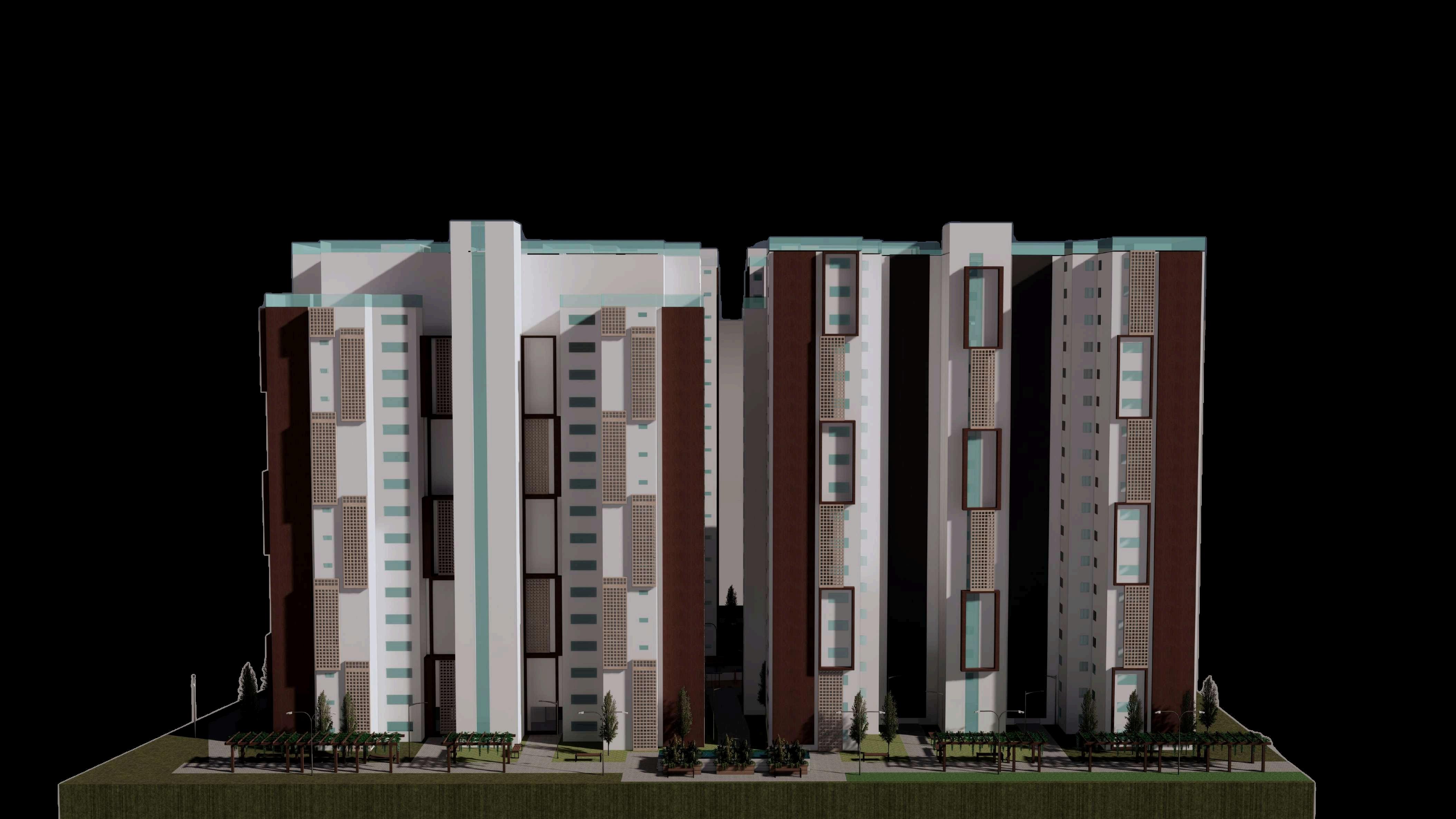

RENDERS
En nuestro conjunto residencial, hemos combinado concreto, madera, vidrio y celosía de madera para lograr un equilibrio entre durabilidad, estética y sostenibilidad. El concreto aporta solidez estructural, la madera agrega calidez y autenticidad, el vidrio favorece la entrada de luz natural y conecta con el entorno, y las celosías de madera proporcionan sombra y privacidad de manera elegante. Esta cuidadosa selección de materiales no solo garantiza funcionalidad y resistencia, sino que también crea un ambiente acogedor y contemporáneo para los residentes.
Vidrio Madera Concreto MATERIALES
Celosía de madera
L A N T

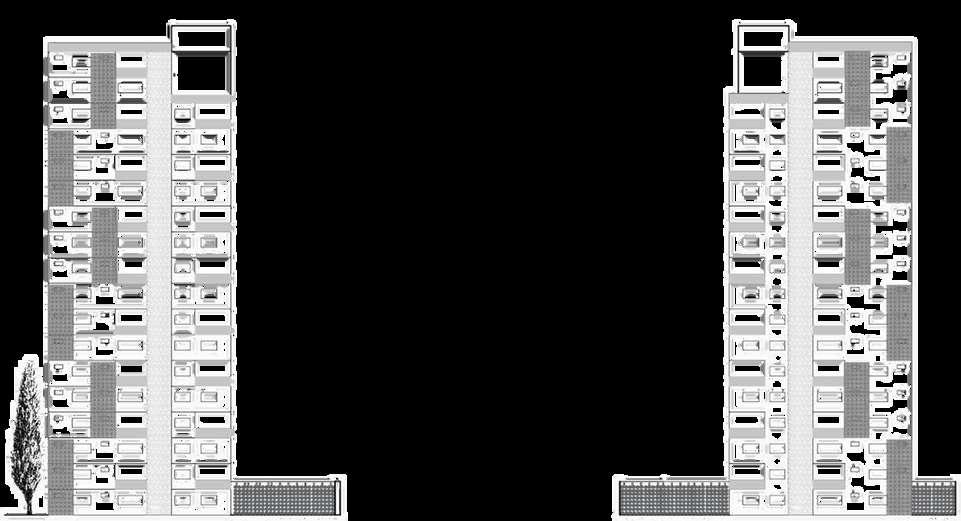

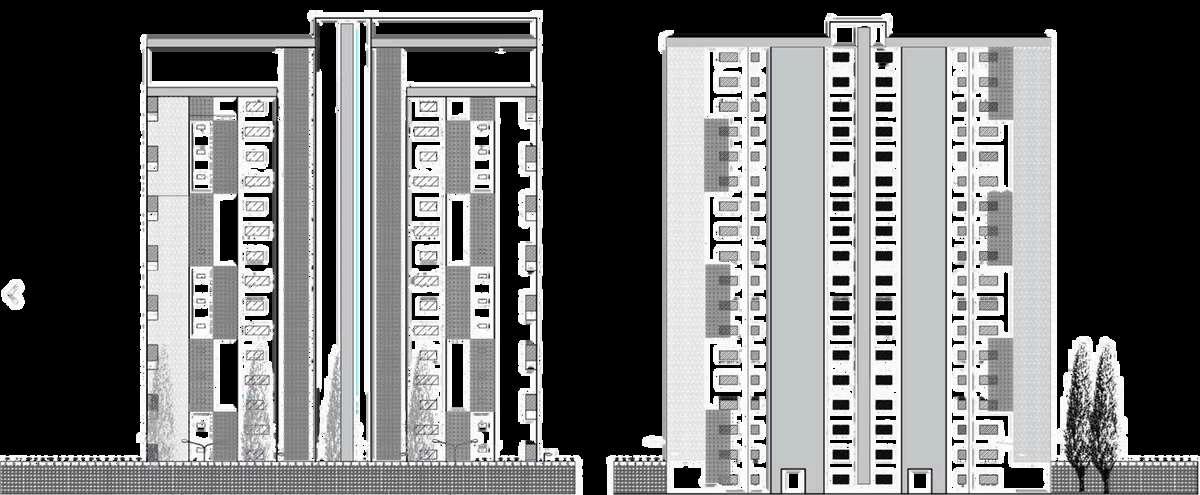

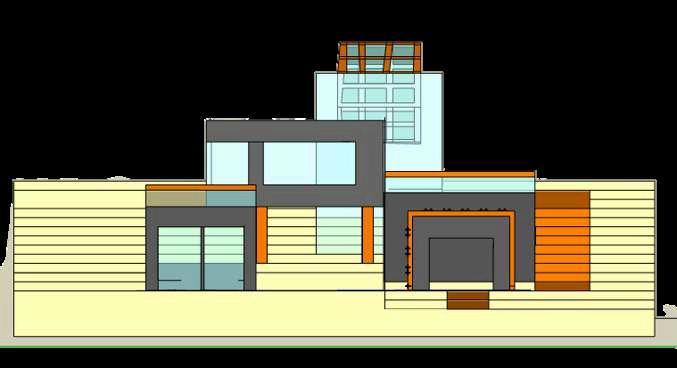

ELEV.DERECHA
ELEV. FRONTAL ELEV. POSTERIOR
ELEV. IZQUIERDA
C A P Í T U L O V I I
La Cola Vibrante
PROYECTO DE ABSTRACCIÓN
Asignatura: Taller de Diseño Básico II
Año: 2023
Autores: Genesis Escalante Jeremy Hidalgo
Docente: Barba, Alberto Funegra, Ana María
Para nuestra composición nos inspiramos en el friso de la ardilla, teniendo un total de 5 volúmenes, además de contar con una te decía semiconpacta logrando la armonía.
ADAPTACION A ESCALA
Nuestra composición estará dentro de una escala 1/75 en dónde cambiaremos los espacios, para que se adapten.

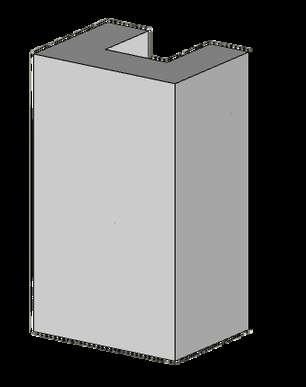

JERARQUIA VOLUMÉTRICA y espacial
VOLUMÉTRICA
PRINCIPAL Y DE TRANSICIÓN
Es el más grande de la composición y dónde se unen el mayor número de volúmenes.
ESPACIAL
Estos ambientes se pueden considerar los más grandes e importantes.
R Q U I T E C T U R I Z A C I O N
DEFINICIÓN DE LLENOS Y VACIOS
Espacio cerrado
Espacio semiabierto
Espacio abierto
LLENOS LEYENDA
VACIOS
MATERIALIDAD
utilizado por su calidez y textura
atractiva
utilizado para sensación de luminosidad y ligereza
utilizada por su autenticidad histórica, por su resistencia y durabilidad MADERA POLICARBONATO
PLANTA
PRIMER PISO SEGUNDO
