CONJUNTO RESIDENCIAL LUIS ALBRECHT
UBICACIÓN
Ciudad: Trujillo
País: Perú
AÑO DE CONSTRUCCIÓN
ESTILO
TIPO ARQUITECTOS
MATERIALES
Década de 1990 Moderno
Conjunto residencial
COAM Contratistas S.A.C
Concreto: Utilizado para estructuras y bases.
Ladrillo: Comúnmente usado en muros y divisiones internas.
Madera: Para acabados interiores y exteriores.
Metal: En estructuras y elementos decorativos.
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
ARQ. ARGRYIOS A. ATHINEOS ROMERO
ROMERO AVILA, JESSENIA
Escalante Figueroa, Genesis Hidalgo Noe, Jeremy Moreno Fiallo, Ximena Niño Morin, Lorena
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
CONTEXTO HISTÓRICO
LUIS G. ALBRECHT
El conjunto Residencial
Albrecht, lleva el nombre de Luis Albrecht, un destacado empresario alemán que se estableció en el Perú en el siglo XIX.
Luis Albrecht fue una figura influyente en el desarrollo económico de la región, especialmente en la industria azucarera. Su legado empresarial y su contribución al crecimiento de Trujillo fueron significativos, lo que llevó a que su nombre fuera adoptado para denominar este conjunto residencial.
Av.JuanPabloII
UBICACIÓN
Construido en la década de 1980, este conjunto residencial surgió en respuesta al crecimiento demográfico y la necesidad de viviendas en Trujillo
Vía principal que conectaba diversas zonas urbanas.
INFLUENCIA ARQUITECTÓNICA
El diseño de Conjunto Residencial Albrecht refleja la influencia del estilo modernista, que estaba en auge en esa época en el Perú y en otras partes de América Latina
IMPACTO ECONÓMICO
La construcción del Conjunto Residencial Albrecht generó empleo y estimulo el desarrollo de la infrestructura en los alrededores, como vías de accceso, transporte público y servicios comerciales.
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
02
ENTORNO
UBICACIÓN ESTRATEGICA 01
Además, promueve la interacción vecinal a través de la organización interna de sus residentes, quienes han tomado decisiones colectivas para mejorar la calidad de vida dentro del conjunto.
Facilita el acceso a recursos básicos y fomenta un estilo de vida integrado
Se encuentra junto a la universidad Nacional de Trujillo actúa como un espacio residencial que ofrece seguridad y estabilidad a familias contribuyendo a la cohesión social de un sector caracterizado por su actividad educativa.
FACULTAD DE ARQUITECTURA, URBANISMO Y ARTES CURSO:
ARQ. PERUANA II
LAMINA
Escalante Figueroa, Genesis Hidalgo Noe, Jeremy Moreno Fiallo, Ximena Niño Morin, Lorena
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
FACULTAD DE ARQUITECTURA, URBANISMO Y ARTES
INICIO DE LA CONSTRUCCIÓN
Construido durante el gobierno de Belaunde, se ordenó la edificación de residenciales a nivel nacional, para ser accesibles a quienes buscaban tener casa propia, especialmente a la clase media.
Las viviendas se debían ubicar en zonas estratégicas para mejorar la conectividad con los centros urbanos.
Ser modulares, adaptables y funcionales, con un enfoque en maximizar el espacio útil.
ACTUALIDAD
Habitado principalmente por familias establecidas desde hace varios años, se han realizado remodelaciones en los departamentos para modernizarlos y adaptarlos a sus necesidades.

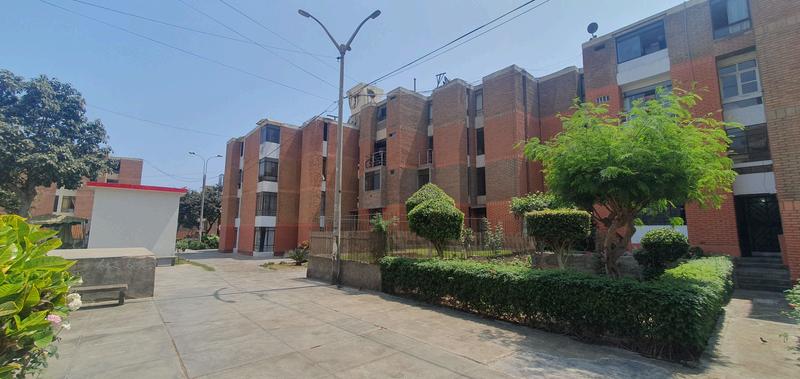

COLOCACIÓN DEL ENREJADO
En respuesta al aumento de la inseguridad, se decidió cercar el perímetro y colocar casetas de vigilancia en los accesos principales
CURSO:
ARQ. ARGRYIOS A. ATHINEOS ROMERO
ARQ. ROMERO AVILA, JESSENIA
DOCENTE: LAMINA
INTEGRANTES: Escalante Figueroa, Genesis Hidalgo Noe, Jeremy Moreno Fiallo, Ximena Niño Morin, Lorena
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
DISTRITO: Trujillo
DEPARTAMENTO: La libertad
UBICACIÓN:
Centro histórico de Tacna CONJUNTO RESIDENCIAL
Intersección Av. Jesús de NazaretAv. Juan Pablo II
Coordenadas:
LAMINA
Escalante Figueroa, Genesis Hidalgo Noe, Jeremy Moreno Fiallo, Ximena Niño Morin, Lorena
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
VIALIDAD Y ACCESOS
Cuenta con un perímetro enrejado y casetas de control para acceso restringido, ofreciendo seguridad a sus residentes. Su entorno destaca por la proximidad a instituciones educativas, comercios, servicios de transporte público, lo que lo convierte en un lugar de fácil acceso y con una ubicación privilegiada dentro de Trujillo.
UNIVERSIDADNACIONALDE TRUJILLO
Delimitado por la calle Pedro Muñiz y con cercanía a importantes avenidas como Jesús de Nazareth y Juan Pablo II, que lo conectan al centro de la ciudad y áreas periféricas.
FACULTAD DE ARQUITECTURA, URBANISMO Y
ANÁLISIS FORMAL
El conjunto residencial Albrecht consta de 11 módulos de edificios, en donde cada uno tiene una planta típica con la misma disposición de ambientes y contienen un total de 4 pisos. A continuación vamos a realizar el análisis formal de uno de ellos.

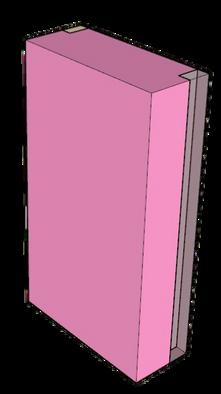

VOLÚMEN ORIGINAL
Los paralelepípedos son esenciales en la arquitectura debido a su capacidad de optimizar espacio y facilitar la conexión entre volúmenes. En el caso de Albrecht, estos elementos pueden interpretarse como un recurso eficiente para balancear funcionalidad y estética.
FUENTE: Elaboración Propia
FACULTAD DE ARQUITECTURA, URBANISMO Y ARTES
CURSO:
ARQ. PERUANA II
Volúmen 1:
Volúmen 3:
Paralelepípedo A
Paralelepípedo C
Volúmen 2:
Paralelepípedo B
Volúmen 4:
Paralelepípedo D
Estos paralelepípedos son los bloques básicos que establecen la configuración espacial del conjunto, definiendo su estructura y proporciones iniciales.
ARQ. ARGRYIOS A. ATHINEOS ROMERO
DOCENTE: LAMINA
INTEGRANTES: Escalante Figueroa, Genesis Hidalgo Noe, Jeremy Moreno Fiallo, Ximena Niño Morin, Lorena
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
TRANSFORMACIONES DE LOS VOLÚMENES
ADICIÓN/CONTACTO
FUENTE: Elaboración Propia
Se añaden elementos adicionales o se generan zonas de contacto entre los volúmenes para:
Optimizar el espacio habitable sin comprometer la circulación interna.
Reflejar una identidad arquitectónica mediante el contraste entre elementos agregados y el volumen base.
SUSTRACCIÓN
La disposición de las torres y la distribución de los departamentos están diseñadas para optimizar el espacio disponible, ofreciendo una variedad de opciones habitacionales en una ubicación céntrica y accesible.
RENDER DEL CONJUNTO RESIDENCIAL
En esta fase, se realizaron recortes estratégicos en los paralelepípedos originales para:
Contribuir al juego volumétrico, otorgano al conjunto un carácter dinámico. Mejorar la ventilación e iluminación natural, dando aspectos fundamentales en este diseño.
FUENTE: Elaboración Propia
CURSO:
FACULTAD DE ARQUITECTURA, URBANISMO Y ARTES
ARQ. PERUANA II
FUENTE: Elaboración Propia
MÓDULO DEL CONJUNTO
El equilibrio entre los volúmenes, las áreas libres y las conexiones entre torres permite no solo una eficiencia espacial, sino también una estética moderna y ordenada, caracterizada por la modularidad
ROMERO AVILA, JESSENIA DOCENTE: LAMINA
Escalante Figueroa, Genesis Hidalgo Noe, Jeremy Moreno Fiallo, Ximena Niño Morin, Lorena
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima

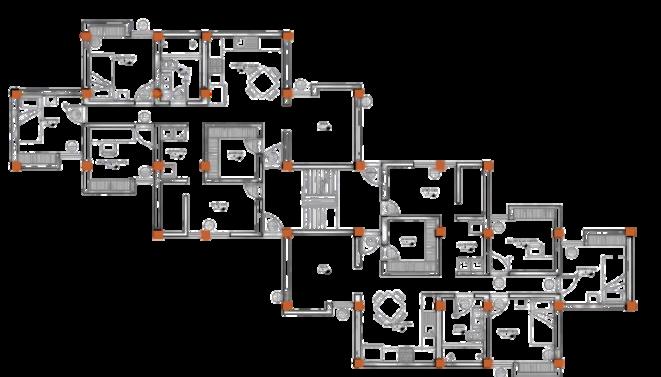

ANÁLISIS FUNCION
ACCESOS INTERNOS
Cada bloque de edificio cuenta con 2 a 4 entradas, a excepción del bloque abyacente al pasaje S/N cuenta con 6 entradas.
ACCESOS
CIRCULACIÓN
POR USUARIO
ACCESO EXTERNO LEYENDA
ACCESO VEHICULAR
ACCESO INTERNO
ACCESOS EXTERNOS
Puerta S. 02
Por otro lado, ubicado en la Av. Juan Pablo II existen 2 entradas peatonales y 2 entradas vehiculares por medio del enrejado del conjunto.
UBICACIÓN DE MÓDULO
A partir del ingreso desde la calle acceden al edificio todos los dos tipos de usuario (Residente y personal).
El residente tiene acceso al dormitorio, a un comedor-cocina y SS.HH
Ingreso desde el conjunto
GRANTES:
LEYENDA
Ingresos
Circulación Vertical (Escaleras)
Ingreso desde la calle
Circulación horizontal (Residentes)
Circulación horizontal (Personal de servicio)
LAMINA
alante Figueroa, Genesis
dalgo Noe, Jeremy
reno Fiallo, Ximena
ño Morin, Lorena
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
Puerta S. 01
Puerta R. 01
Av. JuanPabloII
Comecio primer piso (Otro uso)
LEYENDA
Dormitorios
Sala de estudios
Otros usos (comercio)
Comedor - cocina
SS.HH
Lavanderia
DISTRIBUCIÓN
La distribución de ambientes en el conjunto residencial Luis Albrecht optimiza el espacio con departamentos multifamiliares que integran zonas sociales (sala y comedor), privadas (dormitorios jerarquizados) y de servicio (cocina, lavandería y baños).
ZONIFICACIÓN
UBICACIÓN DE MÓDULO Av.
ZONA PRIVADA
Estas áreas están diseñadas para garantizar la privacidad de los residentes, con accesos controlados desde las áreas comunes.
ZONA DE SERVICIO
Ubicado en perímetros del conjunto para no interferir con las actividades residenciales
ZONA COMERCIAL
Destinados a pequeños negocios locales, como tiendas de abarrotes o servicios básicos
LEYENDA
Zona Privada Zona común
Zona de servicio
Zona comercial
Morin,
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
ANÁLISIS ESPACIAL
Nivel 1
Nivel 2
Nivel 3
Nivel 4
Distribucón simétrica en cada nivel con espacios de circulación y muros
Presencia de escaleras centrales como elemento de conección vertical
Presencia de una altura normal en los espacios interiores del bloque lo que nos da la razon porque es un conjunto compacto
El patio da una sensacion apastante pues se encuentra rodeado por los bloques de mas de 4 pisos
FUENTE: Elavoración Propia
CURSO:
FACULTAD DE ARQUITECTURA, URBANISMO Y ARTES
ARQ. PERUANA II
El conjunto residencial fue construido gracias al crecimiento demográfico, por lo tanto al hacer solo alturas normales crean mas residencias y pueden albergar mas familias
INTEGRANTES:
ARQ. ROMERO AVILA, JESSENIA
ARQ. ARGRYIOS A. ATHINEOS ROMERO
DOCENTE:
LAMINA
Escalante Figueroa, Genesis Hidalgo Noe, Jeremy Moreno Fiallo, Ximena Niño Morin, Lorena
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
UNA ALTURA
PATIO
FUENTE Elavoración Propia
FUENTE: Elavoración Propia
VANOS ORIENTADOS AL ESTE
SOLSTICIO DE VERANO EQUINOPCIO SOLSTICIO DE INVIERNO
Fuente:
VIENTOS
Orientación de vanos en esas direcciones ventilación cruzada
Los vanos no están posicionad os en frente de ellos, sino a los costados. Garantizan do una iluminación y ventilación indirecta
Figueroa, Genesis Hidalgo Noe, Jeremy Moreno Fiallo, Ximena Niño Morin, Lorena
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
Fuente: Editado de Sunpath software
Fuente: Editado de Sunpath software
Fuente: Editado de Sunpath software
Editado de Sunpath software
Fuente: Editado de Sunpath software
Fuente: Editado de Sunpath software
Fuente: Propia
Fuente: Editado de Meteoblue software
Vientos
SECCIÓN A-A Fuente: Propia
ANÁLISIS DE PRINCIPIOS DE LA ARQUITECTURA MODERNA
SINSTESIS
MENOS ES MÁS LA FORMA SIGUE LA FUNCION
VAN DER ROHE LUIS SULEVAN
FUNCIÓN SIMPLICIDAD RACIONALIDAD
AUSTERAYCARENTEDEORNAMENTOS
SE BUSCO UTILIZARU UNA
ESTRUCTUTRA QUE SE ACOPLE A LA FUNCION
DE FORMA UNIVERSAL
ESTRUCTURA APORTICADA
Uso de materiales locales y económicos
PILARES
FACULTAD DE ARQUITECTURA, URBANISMO Y ARTES
CURSO:
ARQ. PERUANA II
ROMERO AVILA, JESSENIA DOCENTE: LAMINA
INTEGRANTES: Escalante Figueroa, Genesis Hidalgo Noe, Jeremy Moreno Fiallo, Ximena Niño Morin, Lorena
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
FACULTAD DE ARQUITECTURA, URBANISMO Y ARTES
Diseño depurado y la verticalidad
TECHOS PLANOS
VENTANAS LONGITUDINALES
MAXIMIZAN LA ILUMINACIÓN NATURAL Y CONECTAN EL INTERIOR CON EL EXTERIOR
DISEÑO MODULAR
CURSO:
ARQ. PERUANA II
APAREJOEXPUESTO DELADRILLO
INFLUENCIA EUROPEA
SOLO EN SU COMPOSICIÓN
TAMBIEN EN TODO EL TERRENO DEL CONJUNTO RESIDENCIAL
ANÁLISIS CONSTRUCTIVO
TECHO
Materiales:
Losa aligerada de concreto armado
Concreto Ladrillo
MURO
Materiales:
Aparejo de ladrillo caravista
Ladrillo caravista
VENTANAS
Materiales:
Ventana de vidrio flotado con armazón metálico
Vidrio flotado
Materiales:
Piso exterior de concreto pulido, acabado liso y resistente.
Concreto pulido
LAMINA
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
SISTEMA ESTRUCTURAL
NPT+1.26
Cada bloque de edificio cuenta con un sistema estructural por separado, debido a los desniveles en los que se encuentra cada uno
MATERIALES:
CONCRETO
Transmisión de cargas
LOSA A VIGA
Losa
Vigas
Columnas
VIGAS A COLUMNAS
Las columnas transmiten las cargas de hacia los cimientos y finalmente al terreno
NPT: 0.00
El núcleo de escalera central se une a las vigas de cada modulo existente sirviendo de conector entre estos UNION A VIGAS
LAMINA
Escalante Figueroa, Genesis Hidalgo Noe, Jeremy Moreno Fiallo, Ximena Niño Morin, Lorena
Pretell Espinoza, Ana Sanchez Cayetano, Stefany Quispe Huerta, Fatima
QR DEL PANEL ARQUITECTÓNICO
REFERENCIAS BIBLIOGRÁFICAS
Universidad ORT Uruguay. (s. f.). Arquitectura moderna. Recuperado de https://fa.ort.edu.uy/blog/arquitectura-moderna
Galenus Revista. (s. f.). Los cinco puntos de la arquitectura moderna. Recuperado de https://www.galenusrevista.com/Los-cinco-puntos-de-la/
Salazar, E. (2014). Luis G. Albrecht y la revista "Mundial". Recuperado
de: https://inmigracionsigloxix.blogspot.com/2014/12/luis-g-albrecht-y-larevista-mundial.html
Rpp, R. (2012). Trujillo: Familias enrejaron toda una urbanización por seguridad. RPP Noticias. https://rpp.pe/peru/actualidad/trujillo-familiasenrejaron-toda-una-urbanizacion-por-seguridad-noticia-464440
