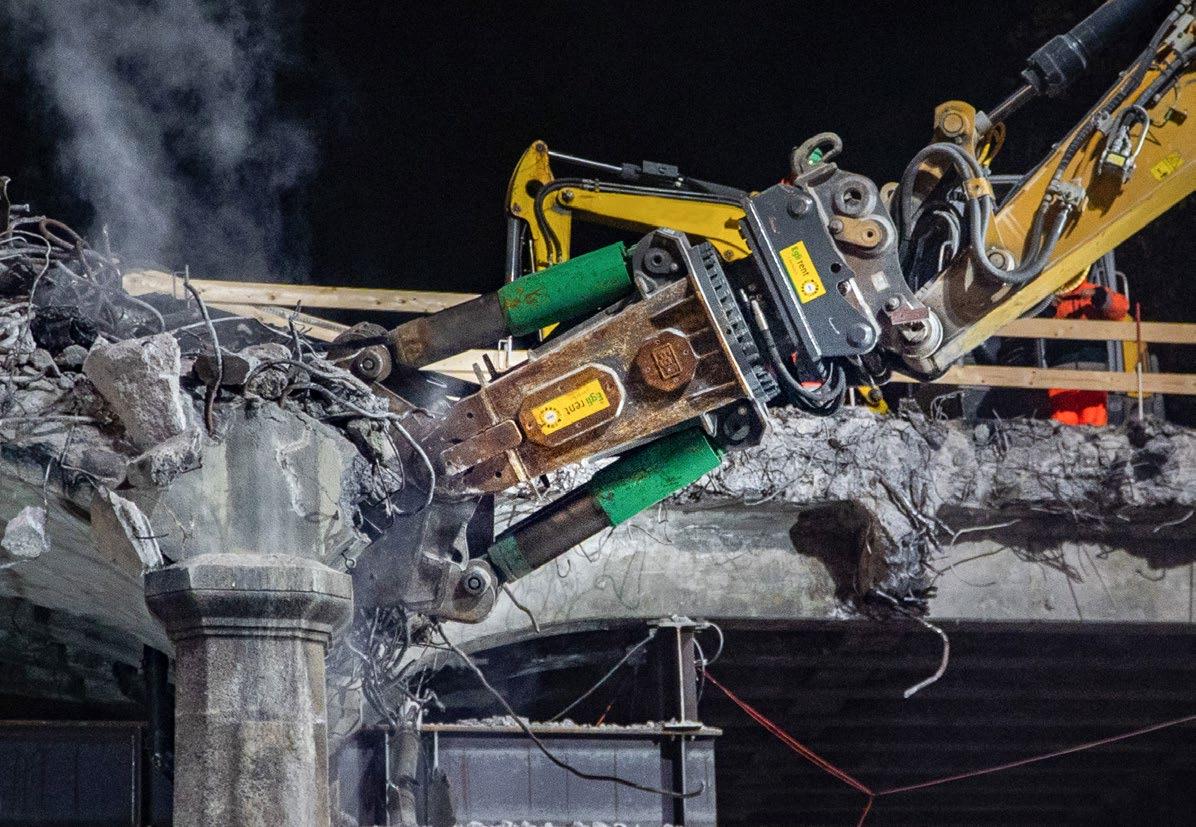

Pince de démolition Egli

Technologie sophistiquée pour déconstruction efficace

Innovation et qualité au plus haut niveau

Révolutionnaire en matière de déconstruction/démolition

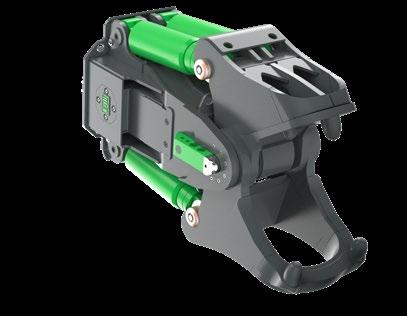

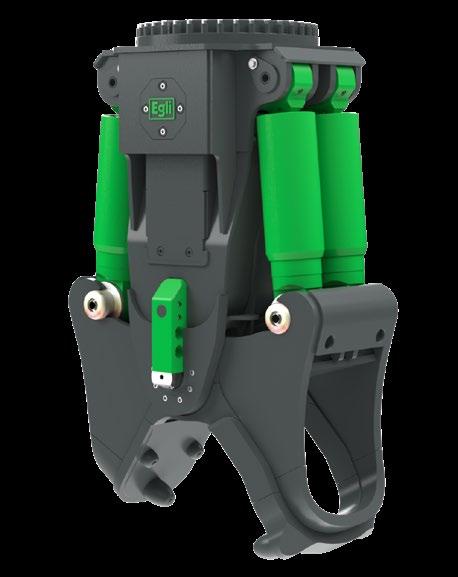

La pince de démolition Egli se compose d'un body et de sept mâchoires interchangeables pour les divers travaux de déconstruction.

Les tailles suivantes de pinces de démolition Egli sont disponibles:

XMB 0.9 pour pelle de 8 à 15 t

XMB 1.6 pour pelle de 15 à 25 t

XMB 2.8 pour pelle de 18 à 30 t

XMB 3.7 pour pelle de 30 à 50 t

XMB 5.4 pour pelle de 45 à 85 t

Cette pince de démolition révolutionne le concept de déconstruction utilisé jusqu'à présent: cela permet de gagner une étape de travail!

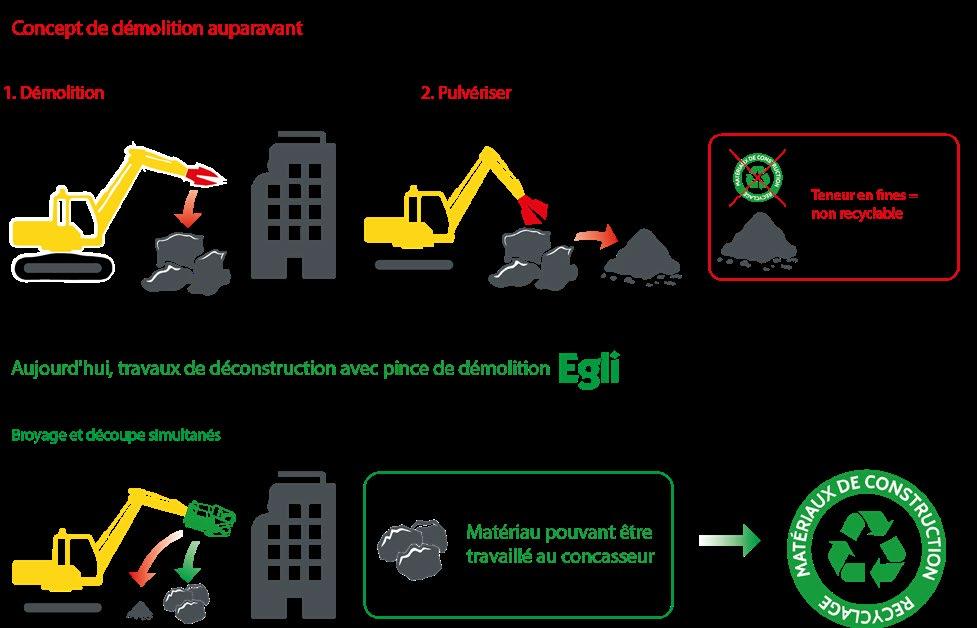

Concept de démolition classique

Déconstruction avec pince de démolition

Broyage et découpe simultanés

Matériau pouvant être travaillé au concasseur

Fines = non recyclables, entraîne des coûts de mise en décharge

Matériau de démolition transformé en matériau de remblayage RC ou utilisé pour le fabrication de béton RC

1. Démolition

2. Pulvériser

3. Décharge

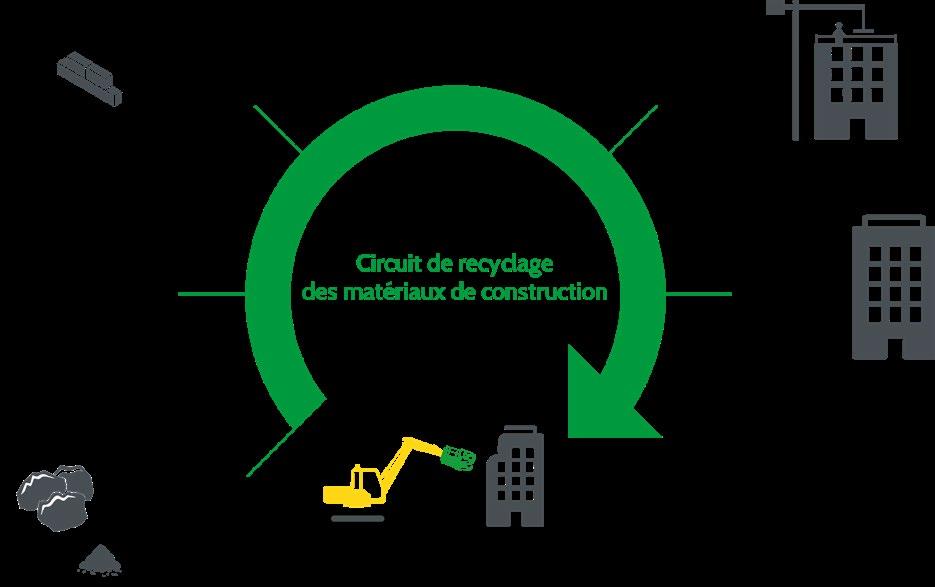

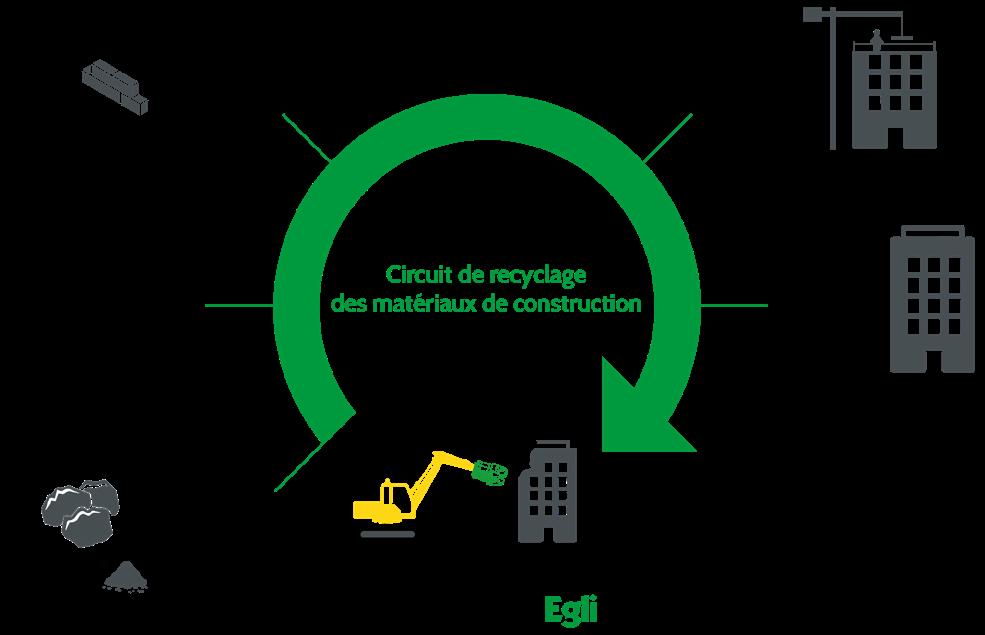

Béton recyclé dans l'économie circulaire des matériaux de construction

Déconstruction structurée plutôt que démolition

Les bâtiments voués à la démolition sont de précieuses sources de matières premières pour notre recyclage de matériaux de construction. Les matériaux produits sont séparés lors de la déconstruction et ensuite recyclés dans les règles de l'art.

Jusqu'à 80% d'un ouvrage peut ainsi être réintroduit dans le cycle des matériaux de construction au lieu d'être éliminé en décharge. Le cycle des matériaux de construction est ainsi bouclé et les matériaux sont continuellement recyclés. Parallèlement, cela permet de réaliser une économie en termes de matières premières précieuses et d'espace coûteux dans les décharges.

de construction circulaires Suisse Association du gravier, béton et du recyclage

Cercle vert Egli symbolisant la préservation des ressources naturelles par la promotion du recyclage des matériaux de construction et par l'utilisation de matériaux durables.

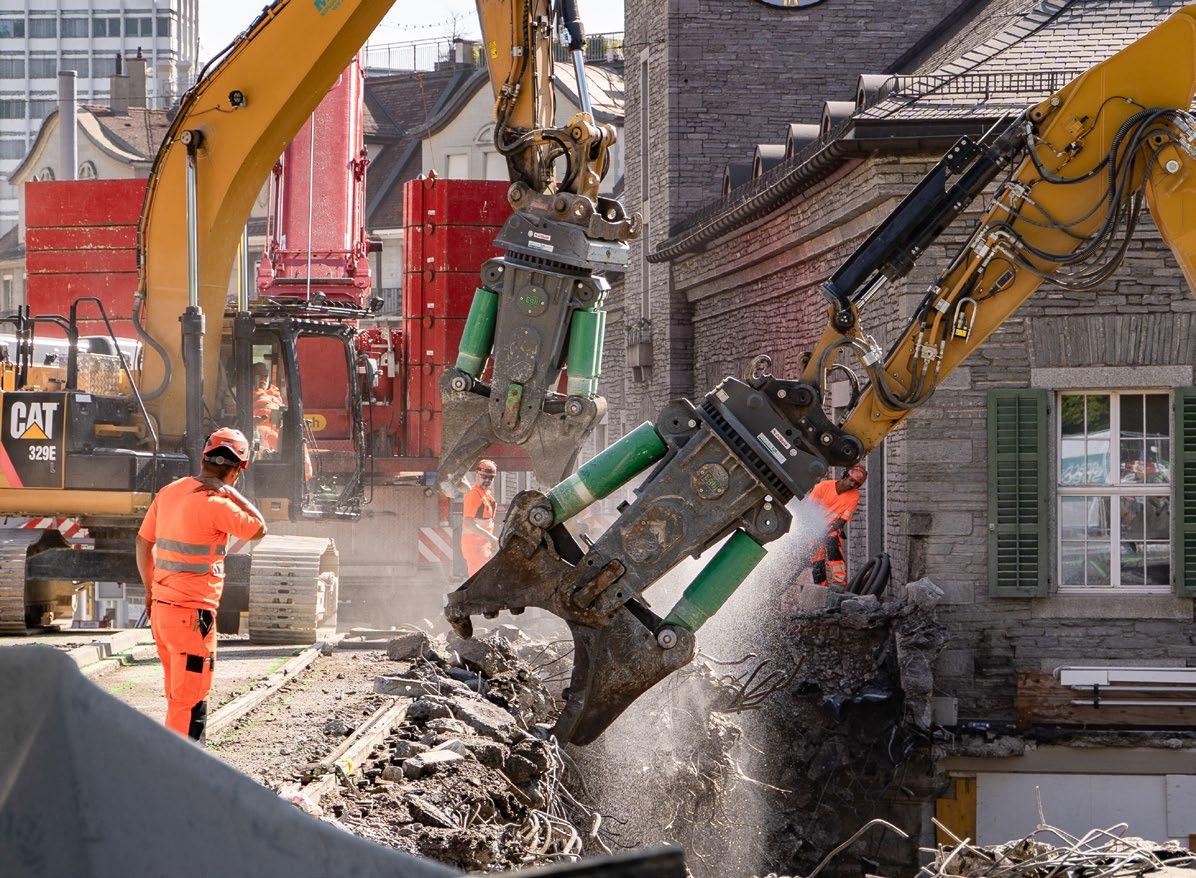

Béton recyclé au garage des bus VBZ et au centre d'entretien ERZ à Zürich

Plus d'infos sur le recyclage:

Pince de démolition Egli Vidéos de l'engin

Matériaux

Pince de démolition

Vidéo de présentation

YouTube

Qualité, fiabilité, durabilité:

► Plus de 30 ans d'expérience

► Fabrication par Gebrüder Egli Maschinen AG

► Composants fabriqués en Suisse et en Europe

► Système hydraulique breveté de changement de mâchoire, piloté depuis la cabine de conduite*

► Changement de mâchoire en 2 minutes environ*

*Modèles 1.6, 2.8, 3.7 et 5.4

► 1989: invention de la mâchoire en caisson révolutionnaire par Thomas Ostermeyer, qui a ensuite été développée et perfectionnée par Gebrüder Egli.

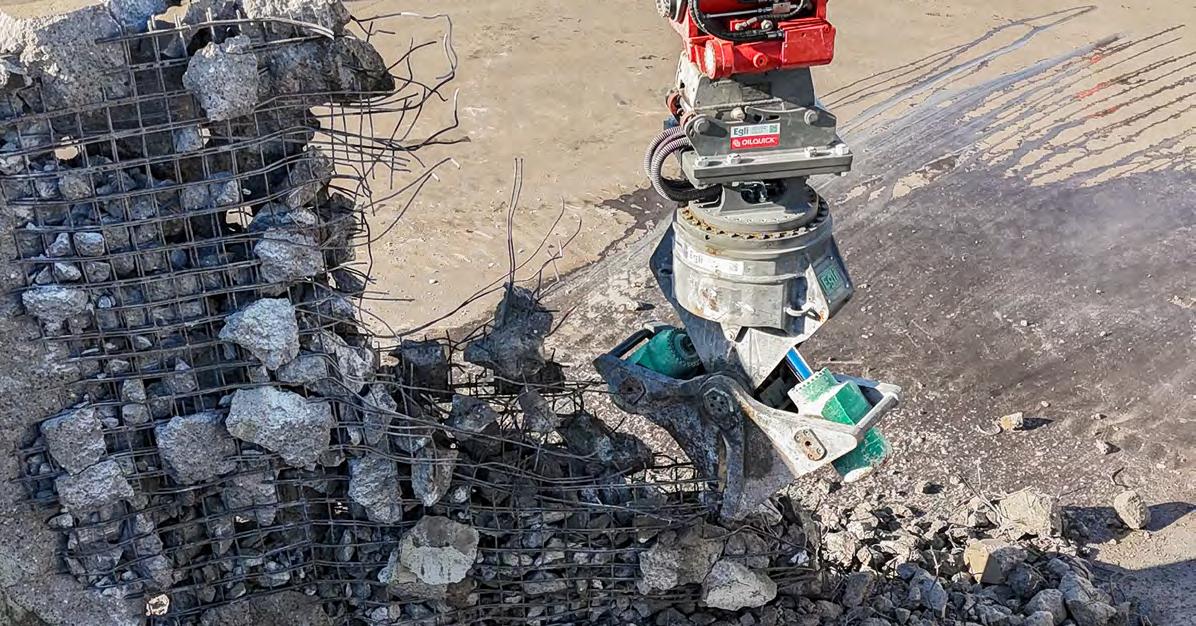

Déconstruction: broyage et découpe simultanés

Pour une morsure optimale, la forme de la mâchoire

Bionic s'inspire de la nature. Cela permet de broyer et de couper simultanément sur les trois côtés.

La nature comme modèle: force de morsure des hyènes, env. 9'000 Newton

Votre avantage en tant que client

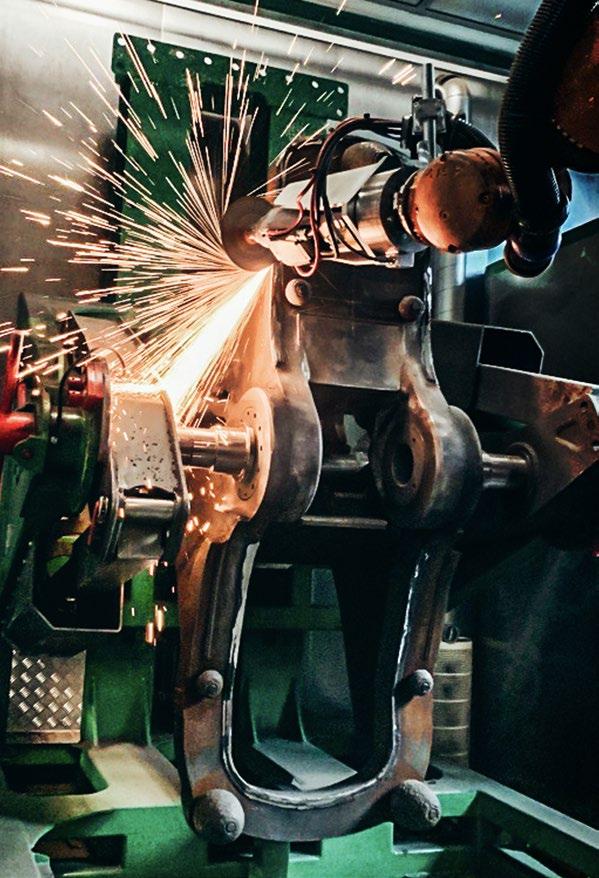

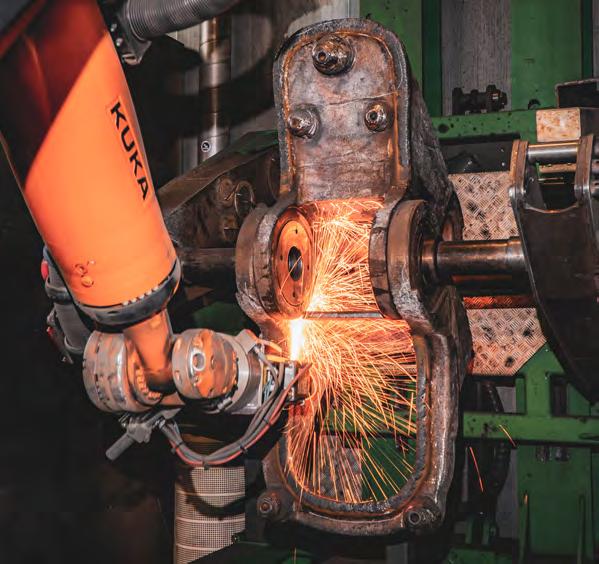

Si nécessaire, nous mettons une mâchoire de transition à disposition durant la révision.

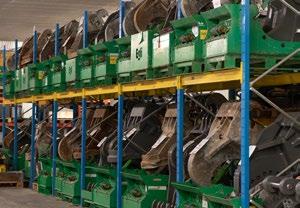

Assortiment Egli rent

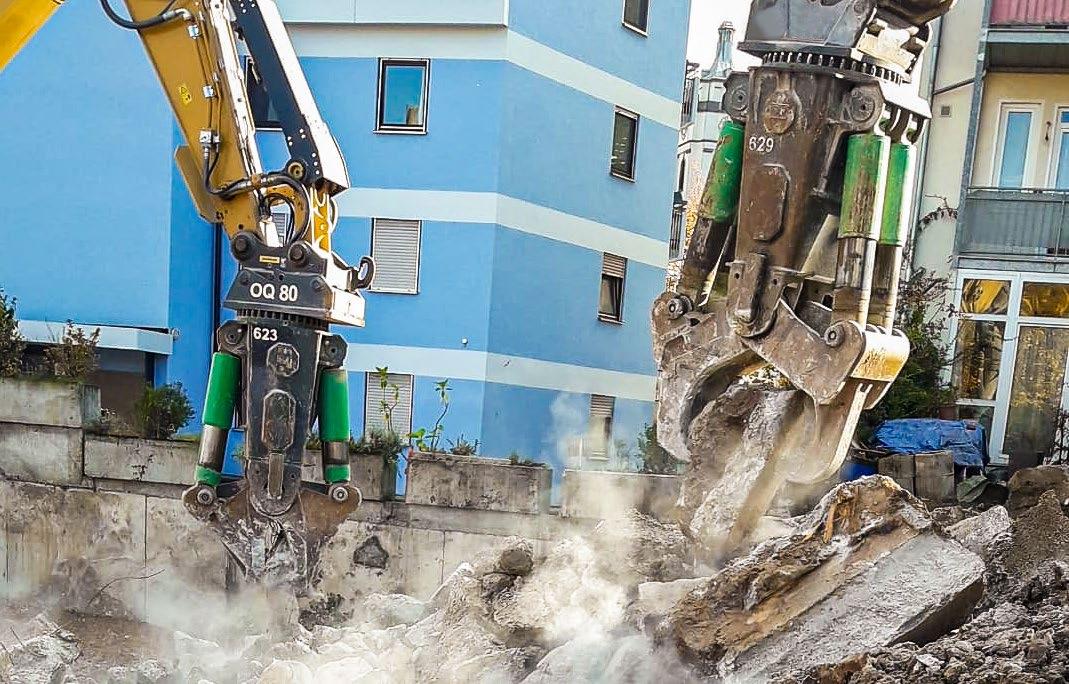

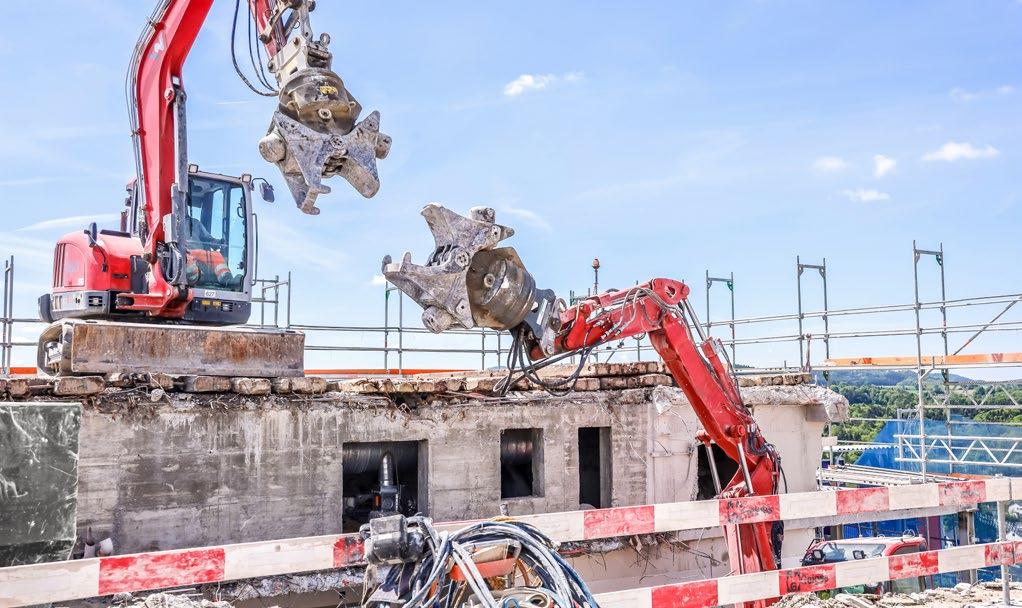

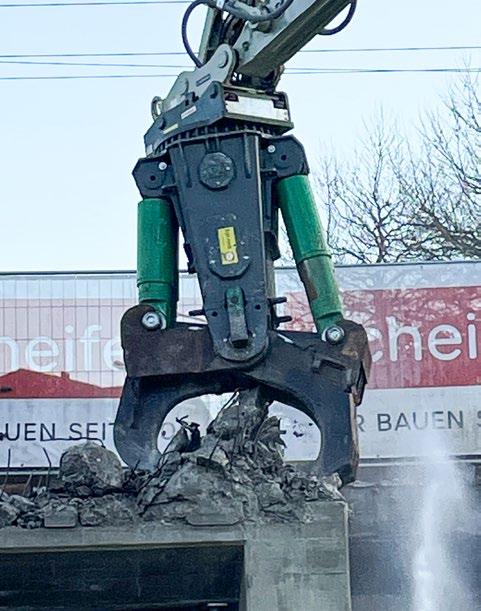

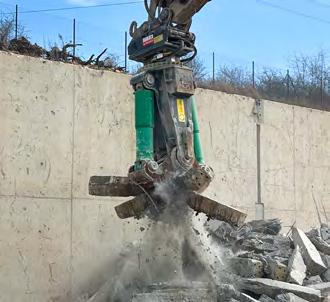

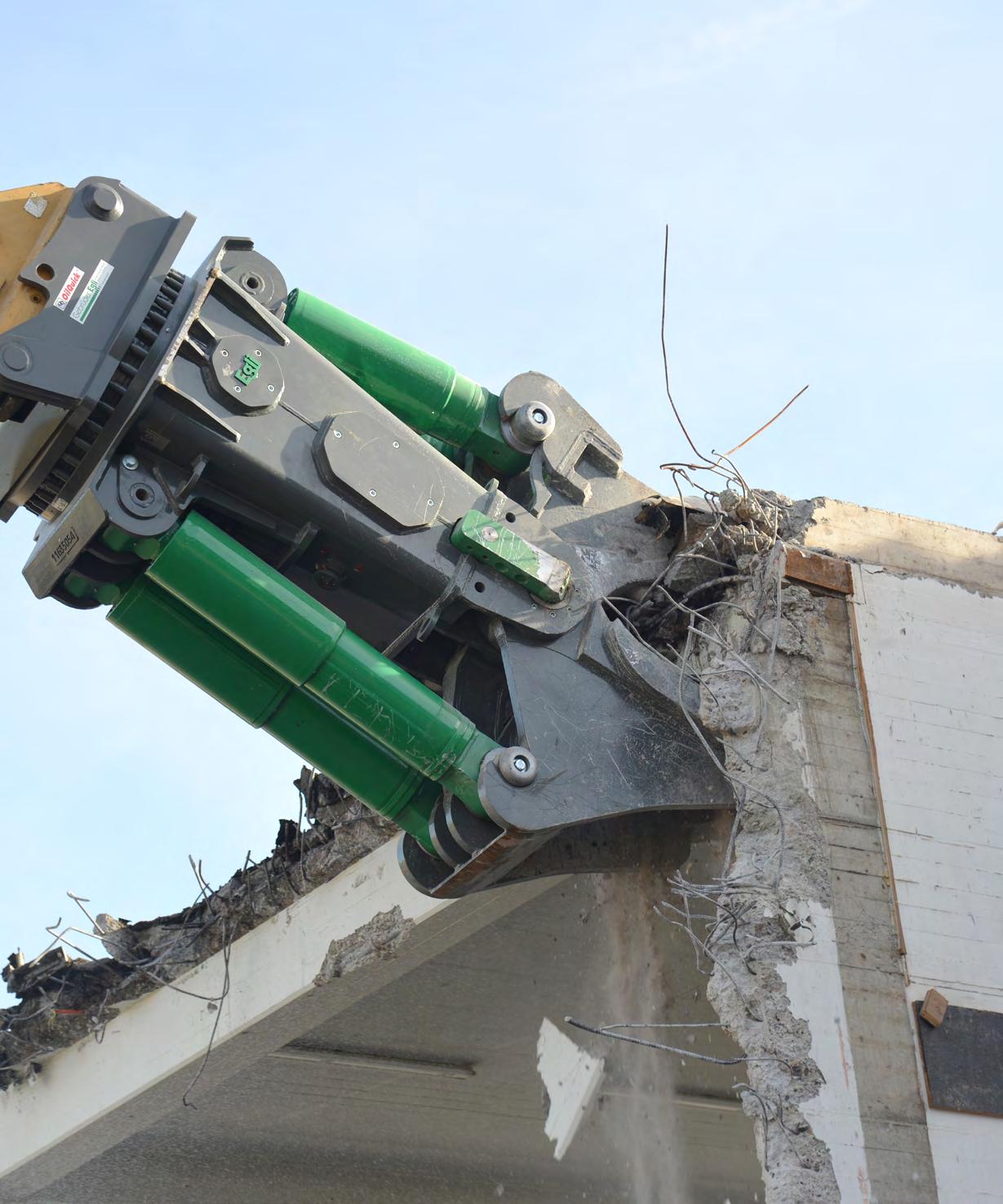

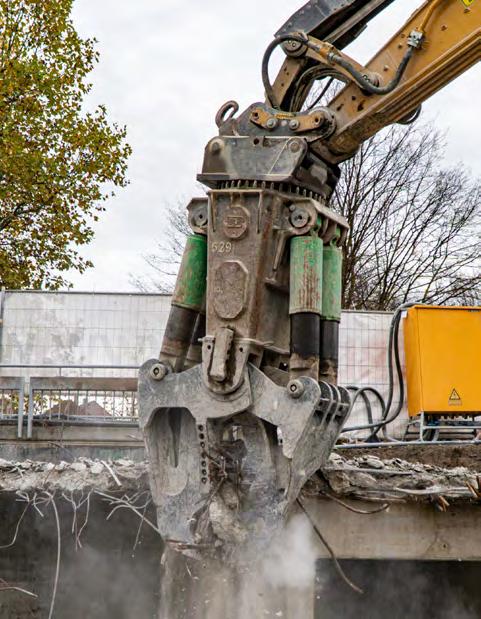

Pince de démolition XMB 5.4 avec mâchoire Bionic

Pleins feux sur le processus de recyclage

Afin d'encourager le recyclage des matériaux de construction, Gebrüder Egli Maschinen AG a créé l'un des engins de déconstruction les plus innovants pour la production de béton brut de qualité: la pince de démolition Egli, brevetée à multiples reprises.

Grâce à la conception ingénieuse des différentes mâchoires, on obtient un rendement nettement plus élevé et une meilleure qualité de matériau. Cette précieuse matière première peut être directement introduite dans le circuit de recyclage et ne doit pas être éliminée comme gravats dans les décharges.

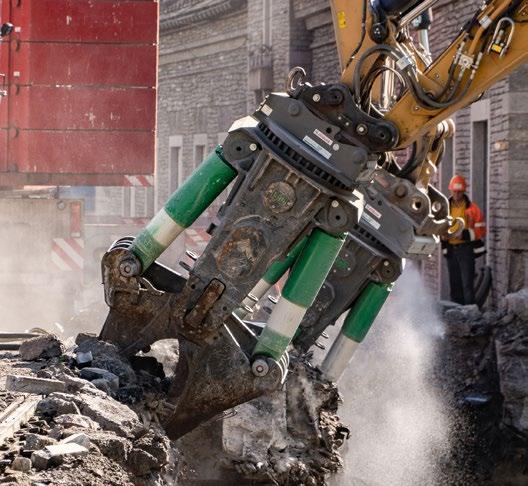

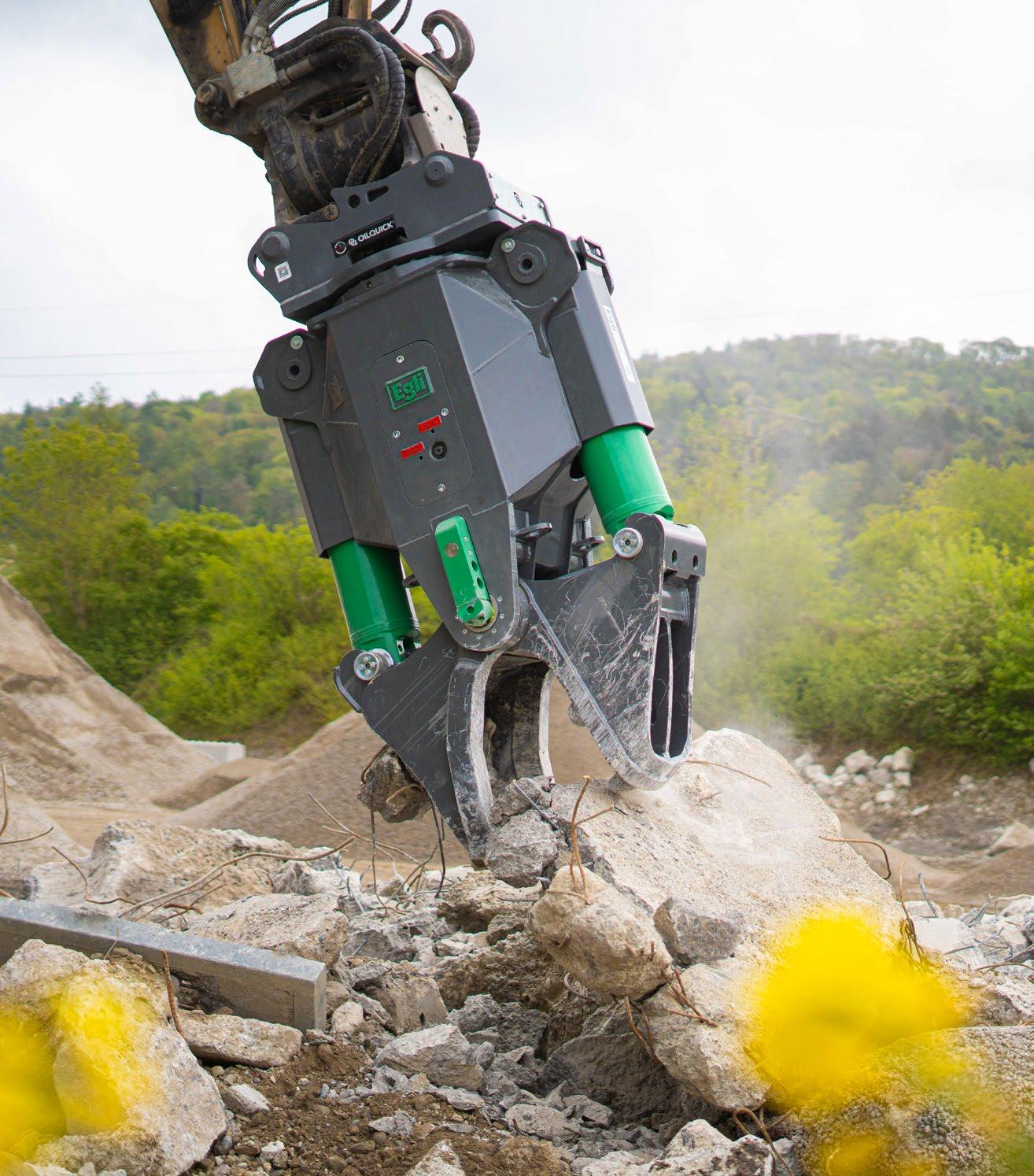

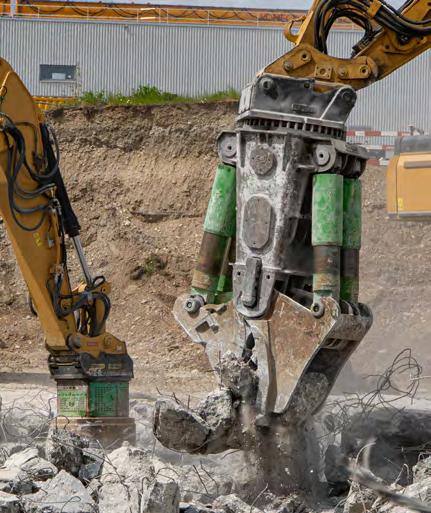

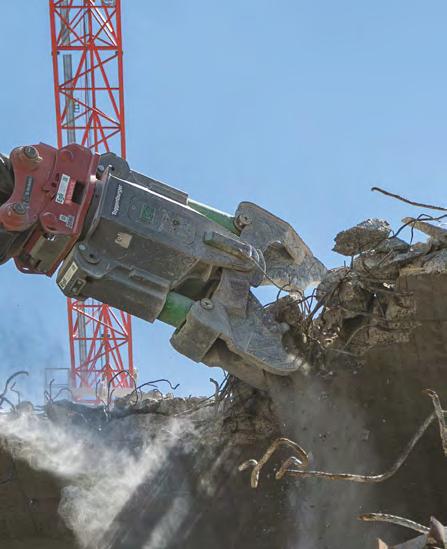

Pince de démolition XMB 5.4 avec mâchoire Bionic

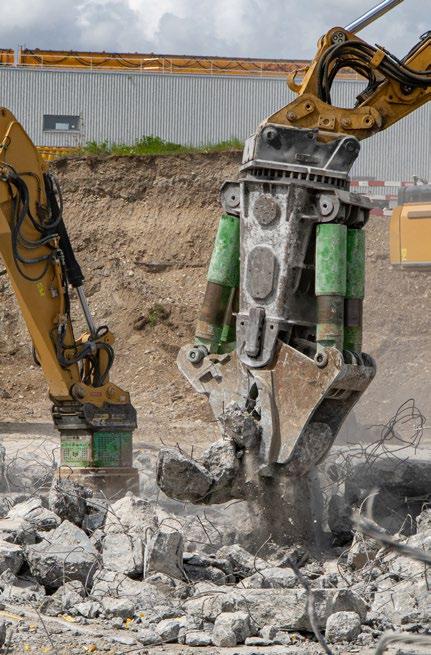

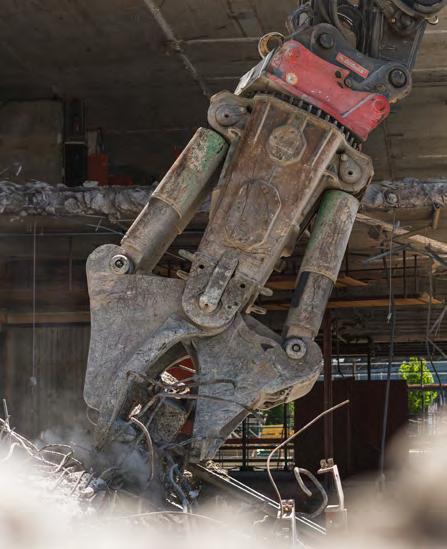

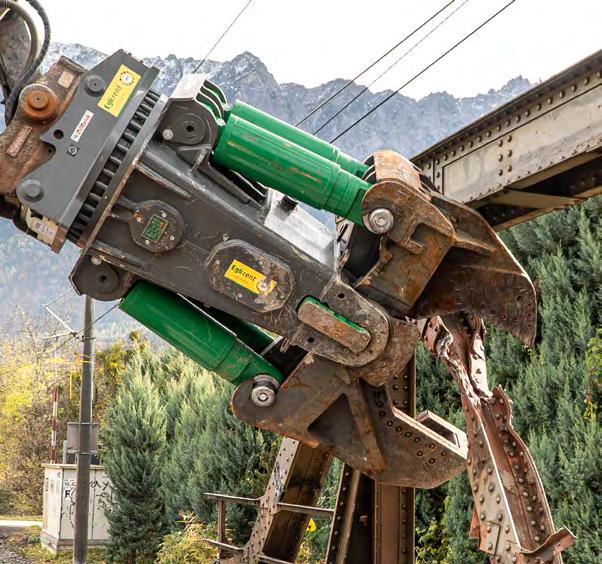

Pince de démolition XMB 1.6 avec mâchoire MultiCut

Aperçu des caractéristiques La puissance pour un rendement élevé

Structure

Ce puissant pack de découpe est conçu de manière à ce que tous les dispositifs et fonctions techniques soient protégés:

- gestion complète de l'huile

- hydraulique alternée avec commutation de sécurité

- entraînement rotatif avec réduction de vitesse et déconnexion automatique sous charge

- mâchoire au choix

Fonction multi-mâchoires (dès p. 10)

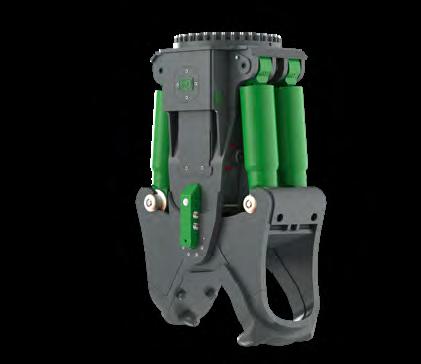

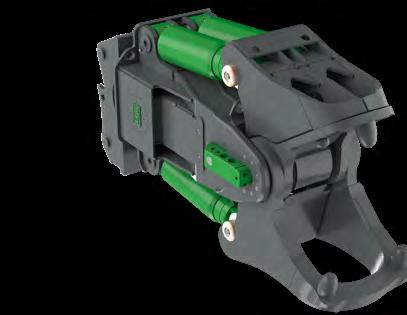

> mâchoire Bionic (illustration)

> mâchoire TriPod

> mâchoire à acier

> mâchoire pulvérisatrice

2 1

Power pack

> mâchoire MultiCut

> mâchoire à pieu

> mâchoire en caisson

> vérins hydrauliques entièrement protégés

> fonction d'accélération pour la fermeture

2.1

2.2

> déconnexion du rotateur durant l'opération de serrage afin de protéger l'équipement et la pelle

> resserrement du verrouillage durant la fermeture de la mâchoire

Changement hydraulique des mâchoires en 2 minutes env.

Durant les travaux de démolition et de déconstruction, on se trouve fréquemment en présence de matériaux et de situations dimensionnelles très diverses nécessitant une autre pince. Avec cette pince de démolition, seule la mâchoire doit être changée.

► Coûts d'usure réduits

Grâce à une machoire appropriée à chaque tâche

► Matériau compatible au concasseur

Fers coupés à la bonne longueur, pas d'usinage ultérieur nécessaire avant le concasseur

► Tenue en fines extrêment faible

Rendement plus élevé et matériau de haute qualité

► Installation sur l'engin porteur

La pince de démolition peut être installée sur l'engin porteur avec tous les systèmes d'attaches rapides. Avec le système d'attache rapide OilQuick®, cette opération s'effectue avec un câblage intérieur de tuyaux entièrement protégé.

Pince de démolition XMB 5.4 avec mâchoire MultiCut

Pince de démolition Eglidonnées techniques

*Body pince de démolition avec mâchoire Bionic, sans plaque d'adaptation

Dimensions pince de démolition sans mâchoire

Pince de démolition avec mâchoire Bionic et plaque d'adaptation OilQuick® avec réseau de tuyaux intérieurs

Body entièrement en acier à grain fin très résistant

Vérins

Système à vérins avec protection intégrale des vérins

Mâchoire

Acier d'usure haute performance résistant à la chaleur

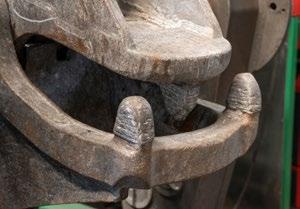

Dents broyeuses avec revêtement dur et points en tungstène

Hydraulique attache rapide hydraulique et brevetée (XMB 0.9: changement de mâchoire possible uniquement manuellement)

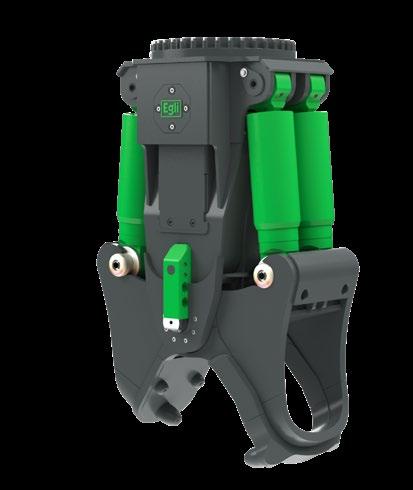

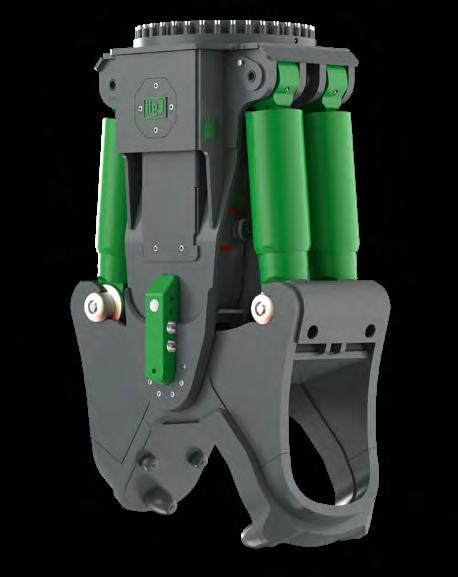

Fig.: XMB 3.7

Fig.: XMB 3.7 sans mâchoire Bionic Fig.: XMB 3.7 vue du dessus

Puissance compacte pour grande polyvalence

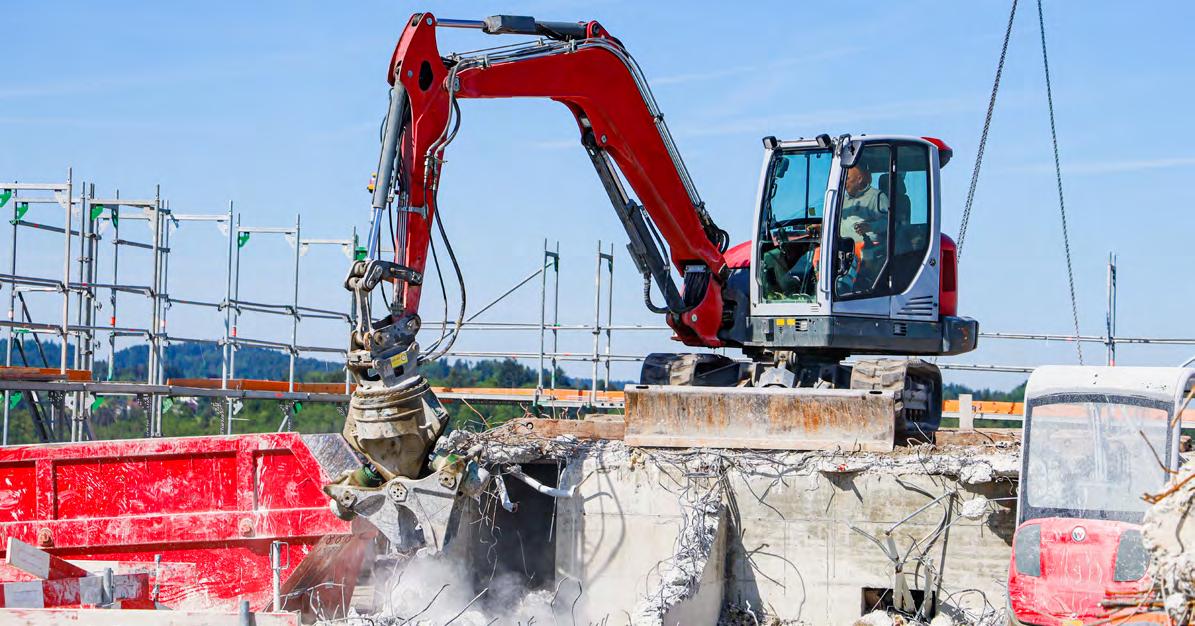

Lorsque l'espace manque pour les gros engins de démolition, la déconstruction «top-down» constitue une méthode adaptée et sûre.

Les débris de démolition ainsi générés sont déposés au sol à l'aide d'une grue, puis évacués pour être traités.

La pince de démolition XMB

0.9, destinée aux pelles de 8 à 15 tonnes, séduit par sa conception extrêmement compacte et son immense force de serrage.

Vidéo YouTube

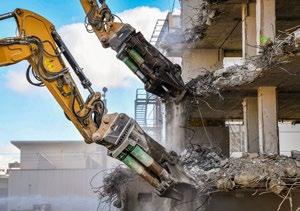

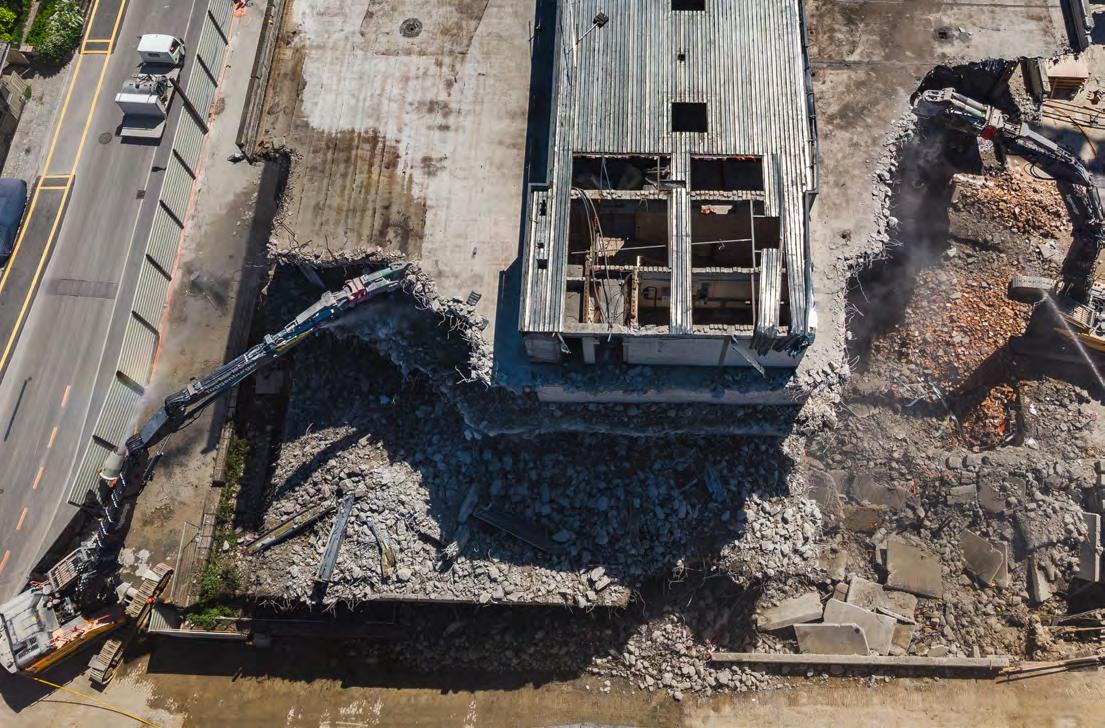

Déconstruction «Top-Down»

► Avantages

> Dans les environnements urbains exigus, il est possible de travailler avec précision sans endommager les bâtiments environnants.

> Il n'est pas nécessaire de mettre en place des dispositifs de protection coûteux.

> Les matériaux réutilisables peuvent être récupérés de manière ciblée.

> Cette approche contrôlée permet de réduire les émissions de bruit et de poussière dans l'environnement.

Scie pour pelle

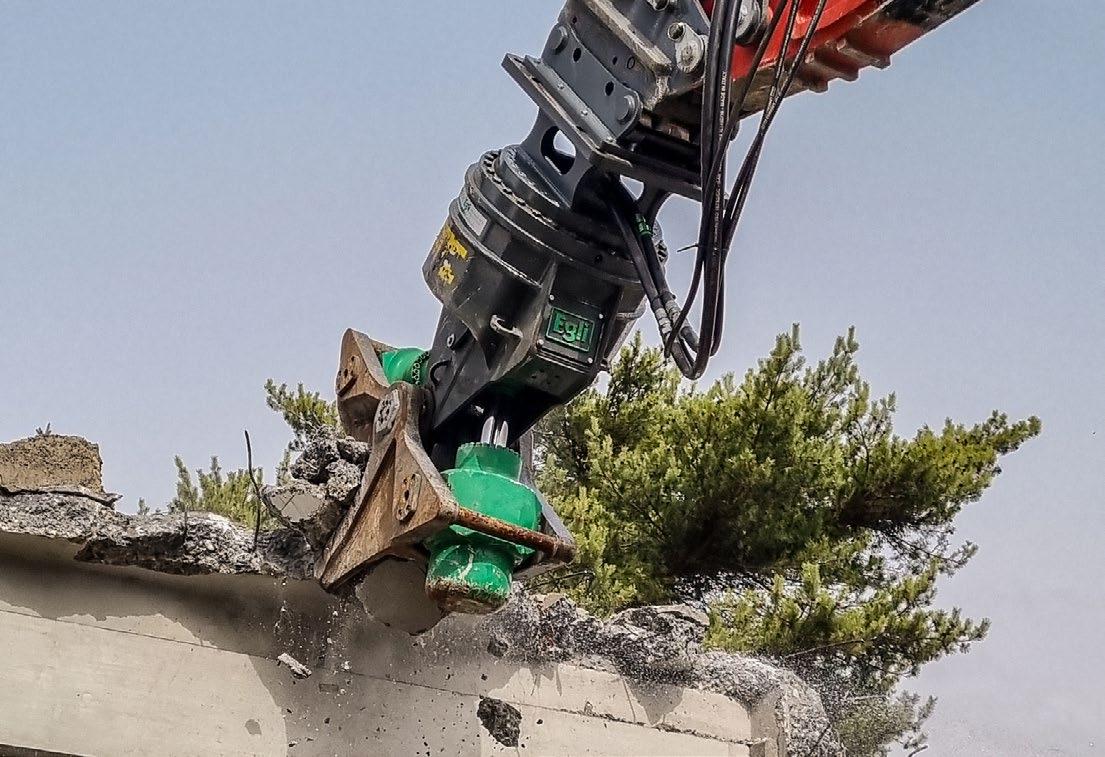

Usinage tête de pieu par fraise à roche et pince de démolition avec mâchoire à pieu

Les pieux en béton armé sont fréquemment utilisés dans les nouvelles constructions. Ces pieux permettent de transférer les charges de l'ouvrage vers le sol.

Les pieux surdimensionnés doivent être raccourcis à la longueur requise.

Usinage de tête de pieu selon méthode traditionnelle

Pince de démolition avec mâchoire à pieu Vidéo YouTube

La tête de pieu constitue l'interface entre le pieu et la structure de l'ouvrage.

Usinage de tête de pieu à l'aide de la fraise à roche et de la mâchoire à pieu

Dans un premier temps, les têtes de pieux sont raccourcies à l'aide d'une petite pelle équipée d'un marteau hydraulique.

1

Elles sont ensuite raccourcies à la main à la cote souhaitée à l'aide d'un marteau perforateur.

► Inconvénients

> Les barres d'armature sont souvent pliées de manière inappropriée.

> Il faut compter en moyenne 3 heures par pieu.

> La sécurité au travail avec le marteau perforateur est souvent compromise.

Le saviez-vous?

Les pinces de démolition équipées de différentes mâchoires ainsi que les fraises à roche sont disponibles à la location chez Egli.

Assortiment Egli rent

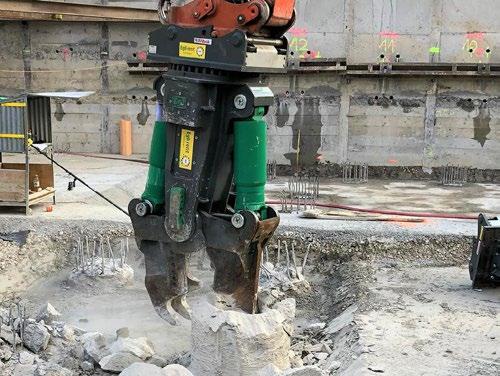

Les pieux surdimensionnés sont raccourcis à l'aide d'un fraise à roche et fraisés à la profondeur souhaitée à l'intérieur de la cage d'armature.

La couronne restante est retirée avec précision à l'aide d'une pince de démolition équipée de la mâchoire à pieu, jusqu'à ce que l'ensemble de la cage soit mise à nu.

► Avantages

> En moyenne, il faut compter un peu moins de 40 minutes par pieu. Le temps de travail nécessaire par tête de pieu peut être réduit d'environ 80%.

> Le risque de tiges d'armatures tordues ou cassées est réduit au minimum.

> L'utilisation de ces engins génère peu de vibrations au niveau de la tête de pieu, ce qui évite des dégâts à la structure du béton.

Mâchoires Egliflexibles et mordant incroyable

Efficacité maximale avec le concept multi-mâchoires

Grâce au dénommé „concept multi-mâchoires“, il est possible d'équiper l'engin de base avec jusqu'à sept mâchoires différentes pour des tâches individuelles.

Le changement de mâchoire simple et rapide permet d'adapter la mâchoire de manière flexible aux besoins de chaque type de déconstruction.

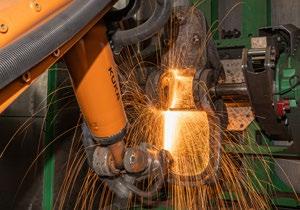

Et grâce à notre service Egli d'une grande fiabilité, les mâchoires usées sont réparées et réutilisables en un rien de temps!

(Voir infos pages 14-15)

Mâchoire

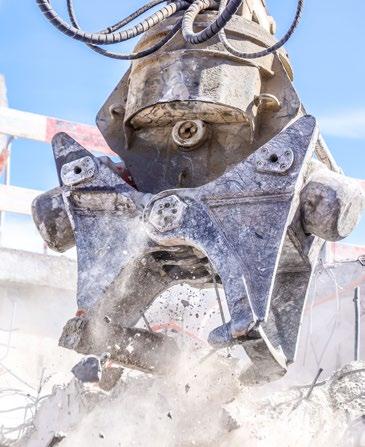

Mâchoire Bionicdonnées techniques

► Caractéristiques

> Géométrie de coupe continue brevetée

> En un seul serrage, le béton est concassé sur les trois côtés et les barres d'armature sont coupées de manière à faciliter le concassage.

> Aucune lame de coupe n'est nécessaire. Cette fonction de coupe est assurée par un bord de coupe facile à réaffûter.

> Grâce à la forme particulière de la mâchoire, l'usure est nettement réduite.

► Vos avantages

> La coupe successive qui en résulte, associée aux vérins haute performance, permet de disposer d'une puissance qui ne serait sinon réalisable qu'avec une cisaille conventionnelle nettement plus grande.

Mâchoire à pieudonnées techniques

► Caractéristiques

> L'armature reste intacte; aucune barre de fer tordue ou arrachée.

> L'usinage empêche l'apparition de fissures ou d'écaillages incontrôlés sur le corps du pieu, réduisant ainsi le risque de dommages ultérieurs à la construction.

> Pas d'utilisation de marteaux de démolition dans les zones étroites ou dangereuses.

> Moins d'effort physique, moins de vibrations et un travail globalement plus sûr et plus agréable.

► Vos avantages

> L'usinage mécanique à l'aide de la mâchoire à pieu est nettement plus rapide et plus précis que les méthodes traditionnelles, ce qui réduit la charge de travail et les coûts.

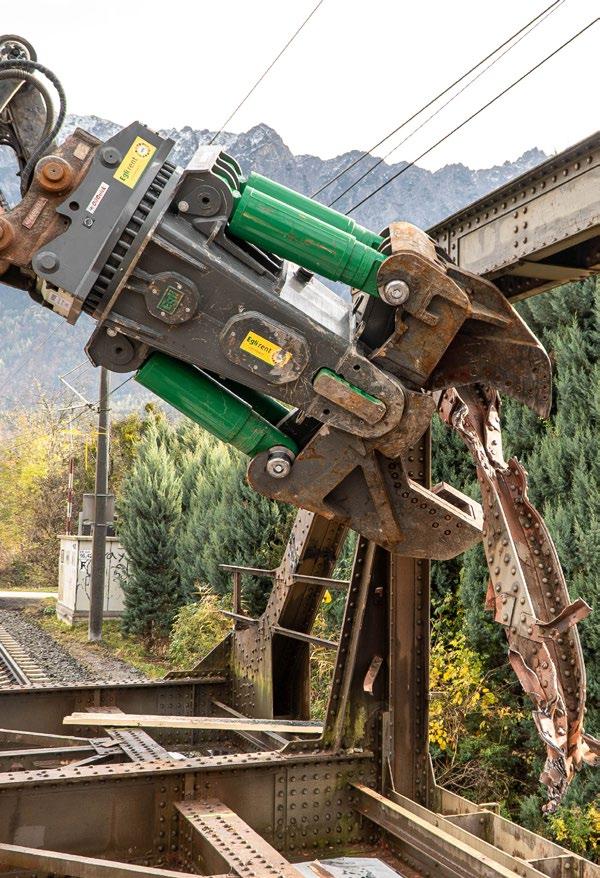

Mâchoire à acierdonnées techniques

► Caractéristiques

> Lame principale avec contre-lame à l'avant

► Vos avantages

> La conception et la forme stable de la mâchoire, conjuguées à la force provenant de vérins à haute performance, permettent de piquer et de transpercer le matériau en tout temps.

Résistance à la traction de l'acier à couper max. 500 N/mm2

Mâchoire TriPoddonnées techniques

► Caractéristiques

> Trois dents pour positionnement stable durant le concassage

> Dent de concassage principale massive, garantissant la pénétration et le concassage

> Angle de dent idéal pour concasser des murs plus épais

► Vos avantages

> Pour préconcasser des épaisseurs de béton importantes (p.ex. poutres, fondations) qui ne peuvent plus être travaillées avec la mâchoire Bionic.

> Remplace l'utilisation du marteau piqueur pour la déconstruction de fondations

> Réduction du bruit

> Réduction des coûts

Profil carré Profil rectangle

Mâchoire MultiCutdonnées techniques

► Caractéristiques

> Mâchoire robuste avec dents de broyage à l'intérieur pour les travaux de démolition difficiles

> Pointes de dents pour travaux de tri

> Arêtes coupantes avec lames remplaçables pour couper les barres d'armature

► Vos avantages

> La conception multifonctionnelle de cette mâchoire permet une utilisation très efficace dans les travaux de démolition mixte ou pour l'usinage des têtes de pieux.

Mâchoire pulvérisatricedonnées techniques

► Caractéristiques

> Pas de chevauchement de mâchoires, armatures et câbles de tension restent intacts.

► Vos avantages

> Broyage de matériaux de démolition grossiers directement sur le chantier.

> Les éléments de construction composés principalement d'acier, tels que poteaux, peuvent être mis à nu sans difficulté.

Mâchoire en caissondonnées techniques

► Caractéristiques

> Pièces d'usure remplaçables, lames et dents de concassage

> Pour la déconstruction du béton

> Pour les traverses de chemin de fer

► Vos avantages

> Pour les traverses de chemin de fer, le béton et les câbles de précontrainte peuvent être broyés en trois morceaux en une seule opération.

> Les pièces d'usure facilement remplaçables réduisent au minimum les besoins d'entretien et les temps d'arrêt, garantissant ainsi une disponibilité maximale.

Mâchoire en caisson Vidéo de présentation

Changement hydraulique de la mâchoire en 2 minutes env.

(Nécessité de commuter manuellement la pince de démolition de « Arbeit» pour travail à « Wechseln» pour changement)

2 1 3 4

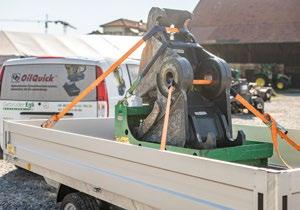

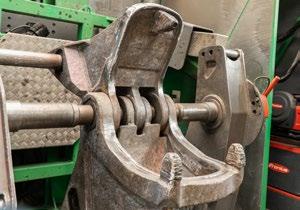

Châssis de transport (disponible pour tous les types de mâchoire)

► Les mâchoires se salissent moins

► Angle de prise idéal au changement de mâchoire

► Tube à documents pratique

► Compartiment intégré à axes métalliques pour changement de mâchoire

Changement de mâchoire: instructions vidéo YouTube

Mâchoire en caisson Poids mâchoire

Valeurs indicatives du bureau d'études

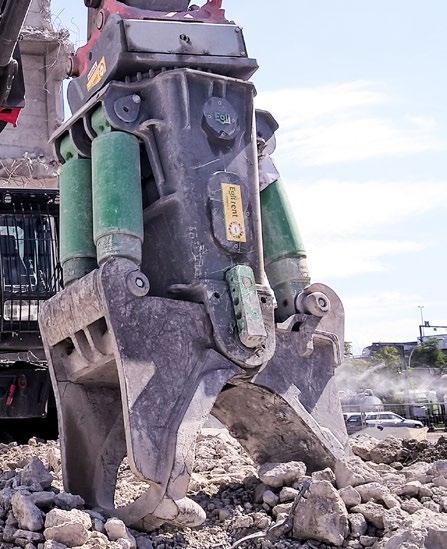

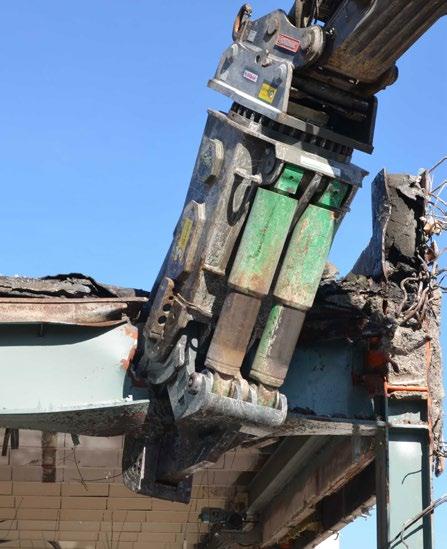

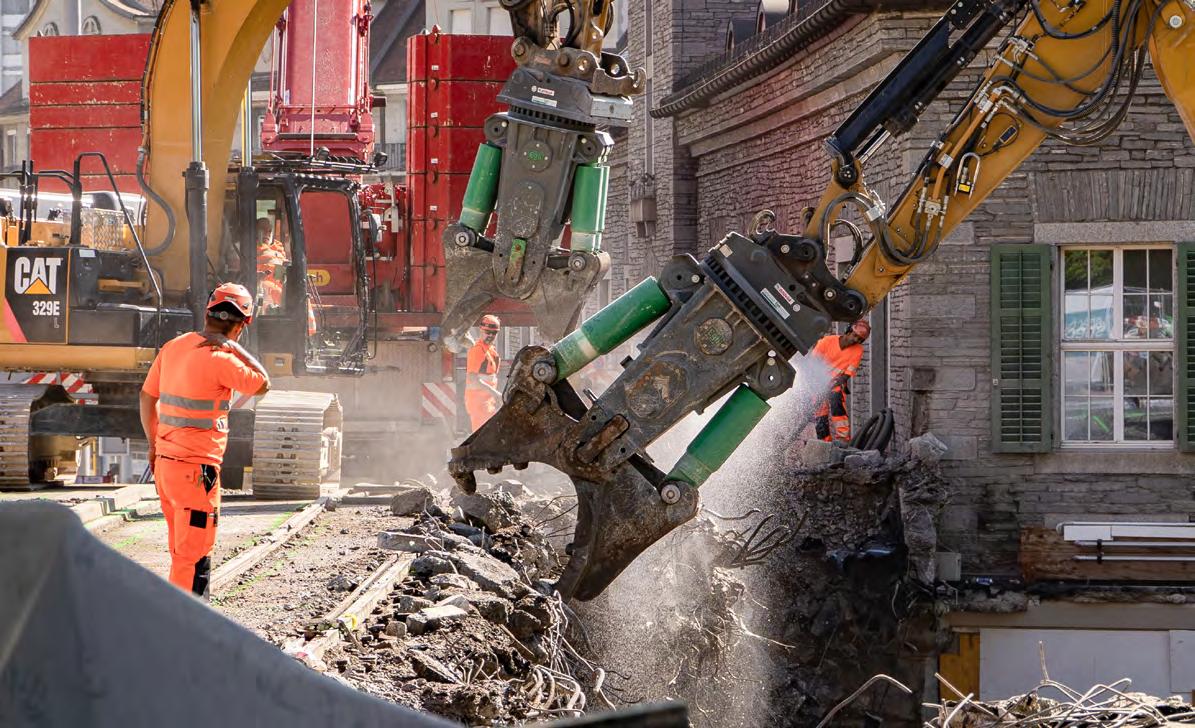

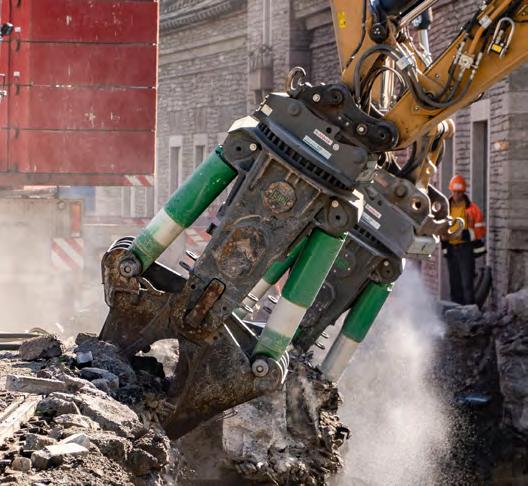

Pince de démolition XMB 2.8 avec mâchoire en caisson utilisée pour le concassage de traverses de chemin de fer

Opération

de changement avec châssis de transport

La disponibilité permanente est assurée:

Grâce à l'interchangeabilité des mâchoires, l'engin de base n'est pas bloqué. Une des mâchoires est en utilisation et l'autre peut ainsi être révisée dans notre serrurerie. Veuillez vous référer au guide rapide actuel pour pince de démolition Egli pour une description détaillée du changement de chaque type de mâchoire.
