Vue d'ensemble possibilités d'utilisation
Tiltrotateur montage fixe / module intermédiaire
4 – 5

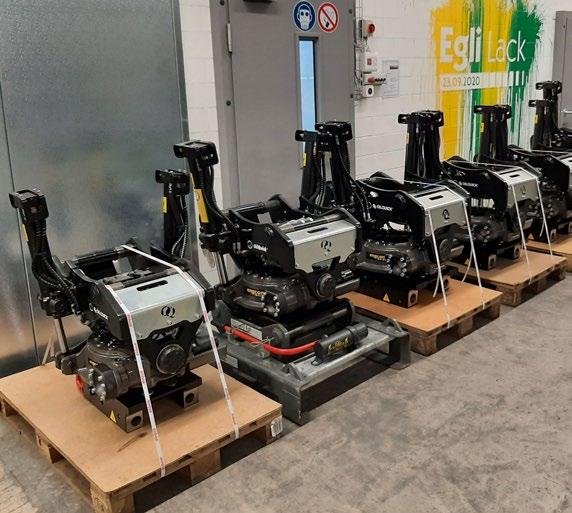

Tiltrotateurs OilQuick
Tiltrotateurs MTS
Tiltrotateurs NOX

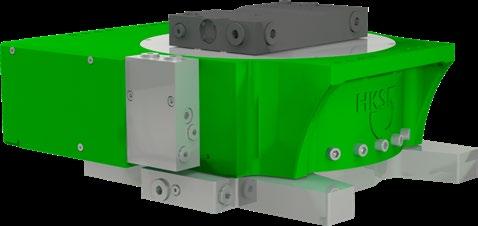

Tiltrotateurs HKS
Actionneur HKS/inclinaison
Rotateurs HKS page 34 – 37

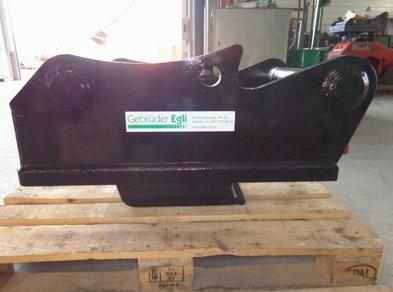

Solutions module intermédiaire Egli page 38 – 39
Solutions de sécurité OilQuick page 40– 41

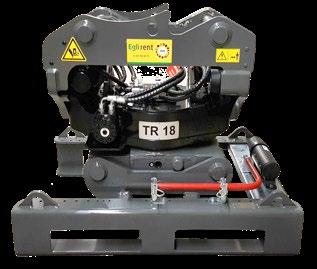

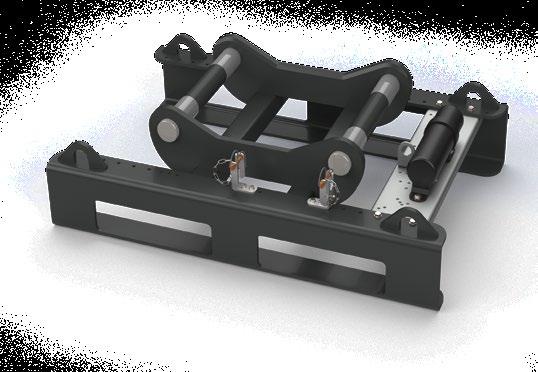

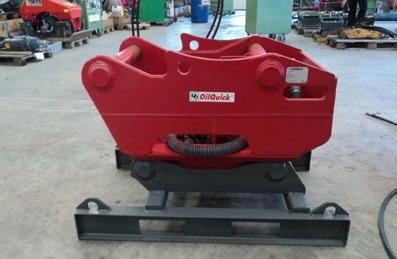

Châssis de transport Egli page 42
Équipements Egli pour pelle pour utilisation tiltrotatur page 43

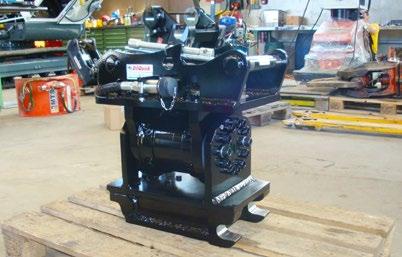

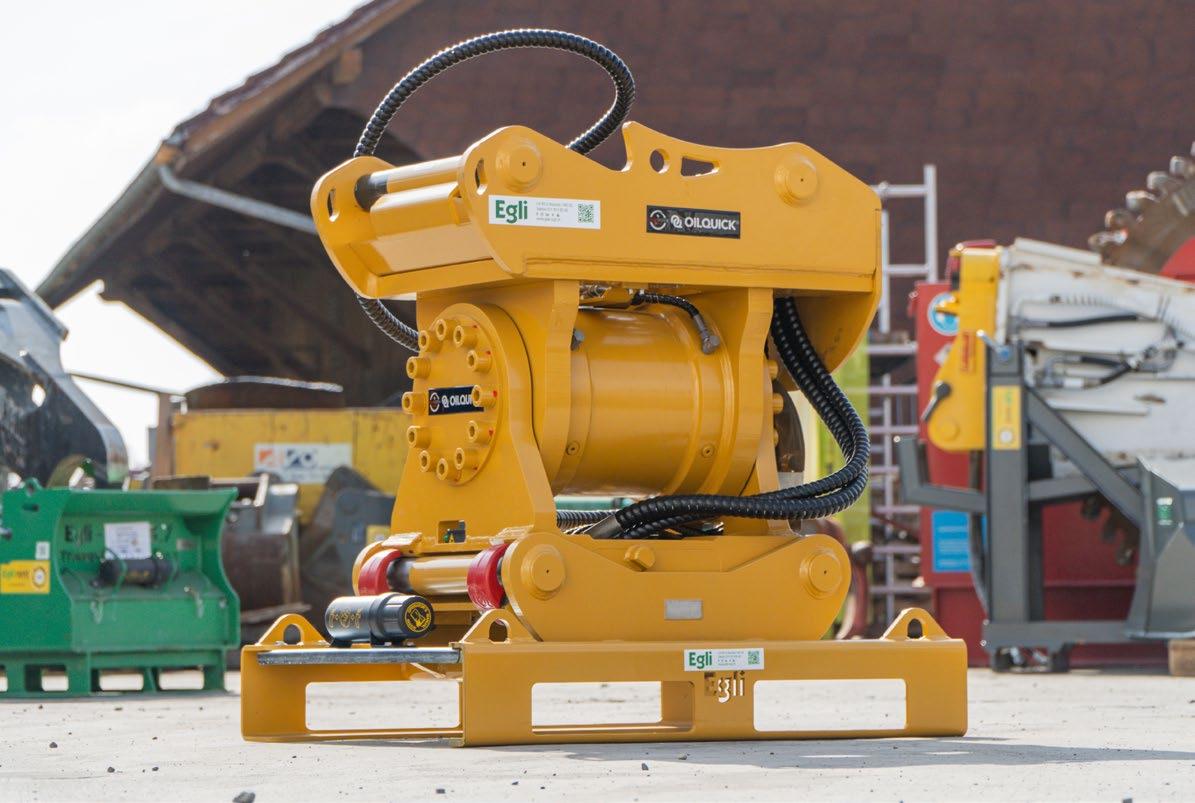

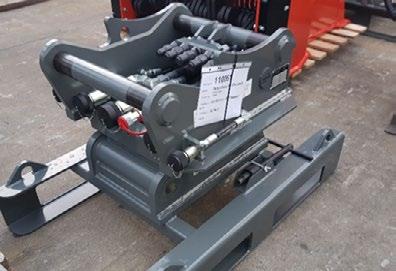

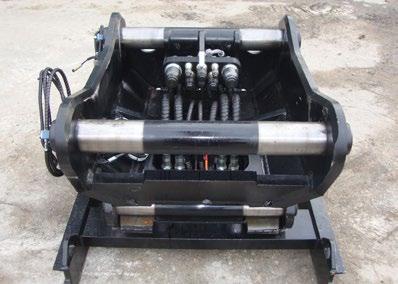

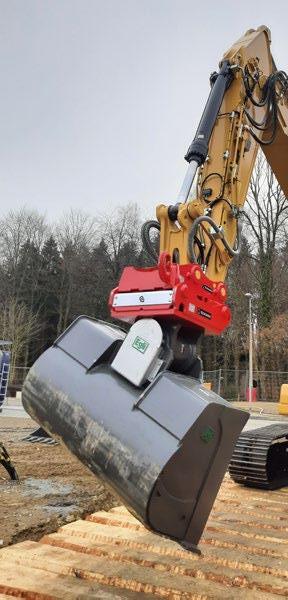

Module intermédiaire à inclinaison
Module intermédiaire tiltrotateur
avec conduit pour huile (disponible également sans) sans conduit pour huile
intermédiaire tiltrotateur avec passage tournant huile
avec passage tournant huile
Possibilités supplémentaires selon configuration

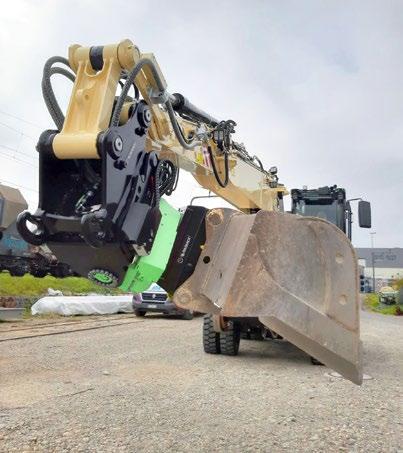

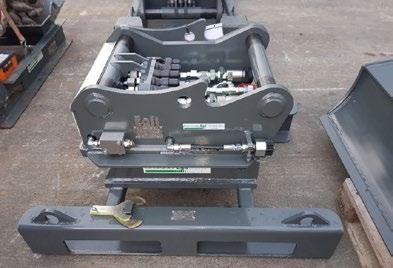

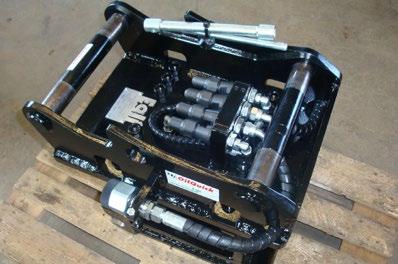

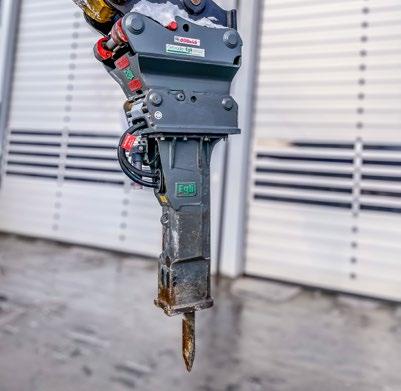

Solution module intermédiaire:
Grâce à la solution de module intermédiaire, vous pouvez effectuer le changement de votre tiltrotateur entre pelle et équipement pour pelle en quelques secondes et vous gagnez ainsi en flexibilité.
En déposant le tiltrotateur lors d'une utilisation lourde, votre pelle reste performante et sa performance n'est pas affectée par du poids inutile ou par une perte de cinématique. La dépose en cas de travaux lourds minimise en outre l'usure du tiltrotateur.

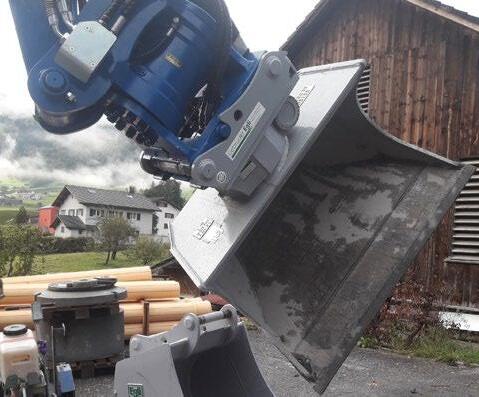

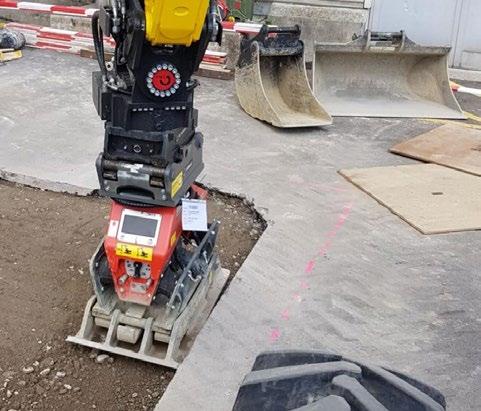

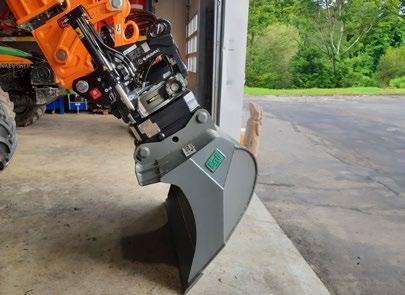

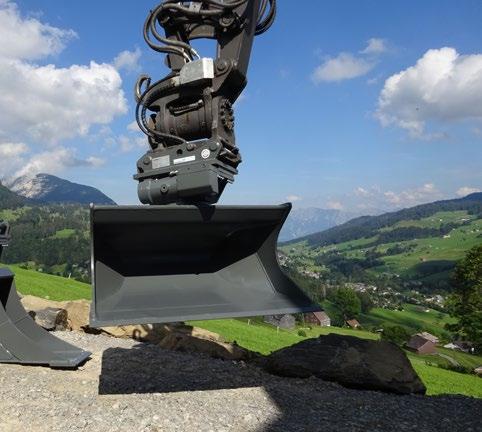

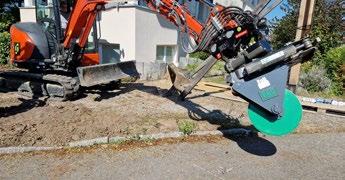

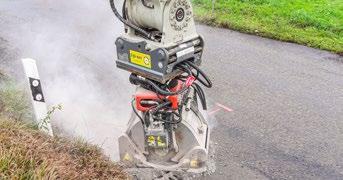

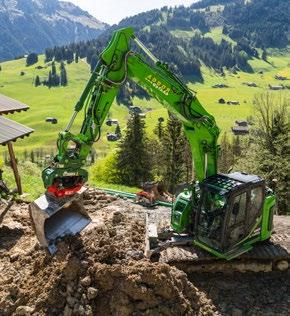

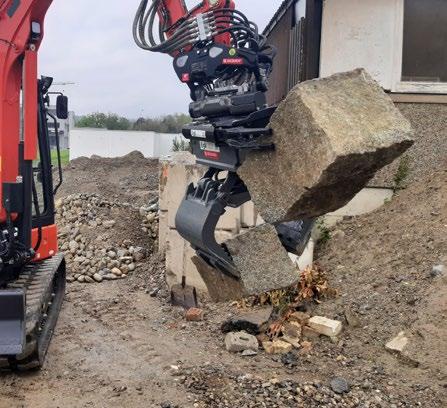

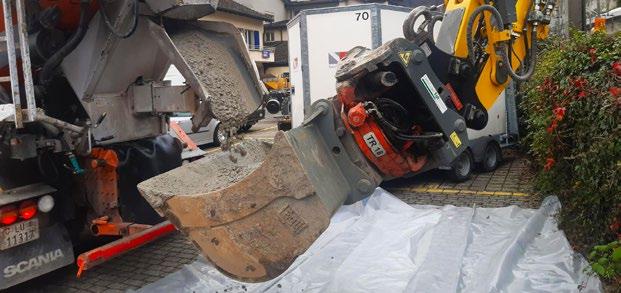

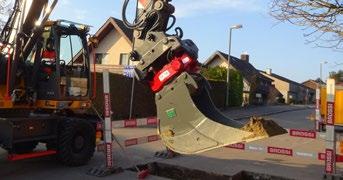

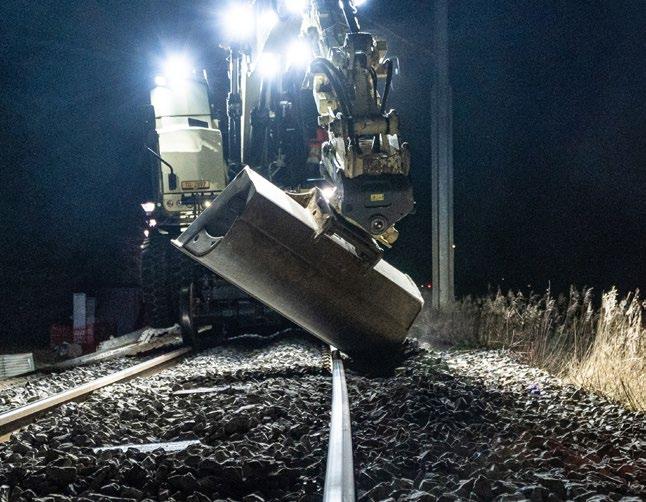

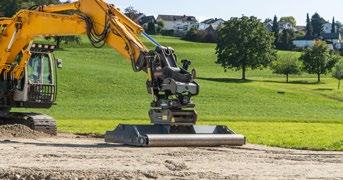

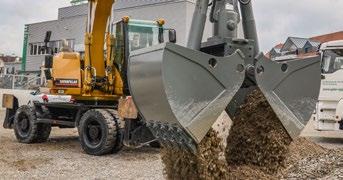

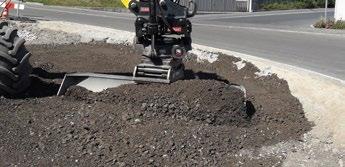

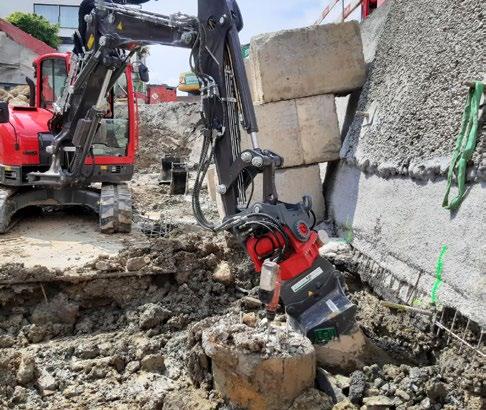

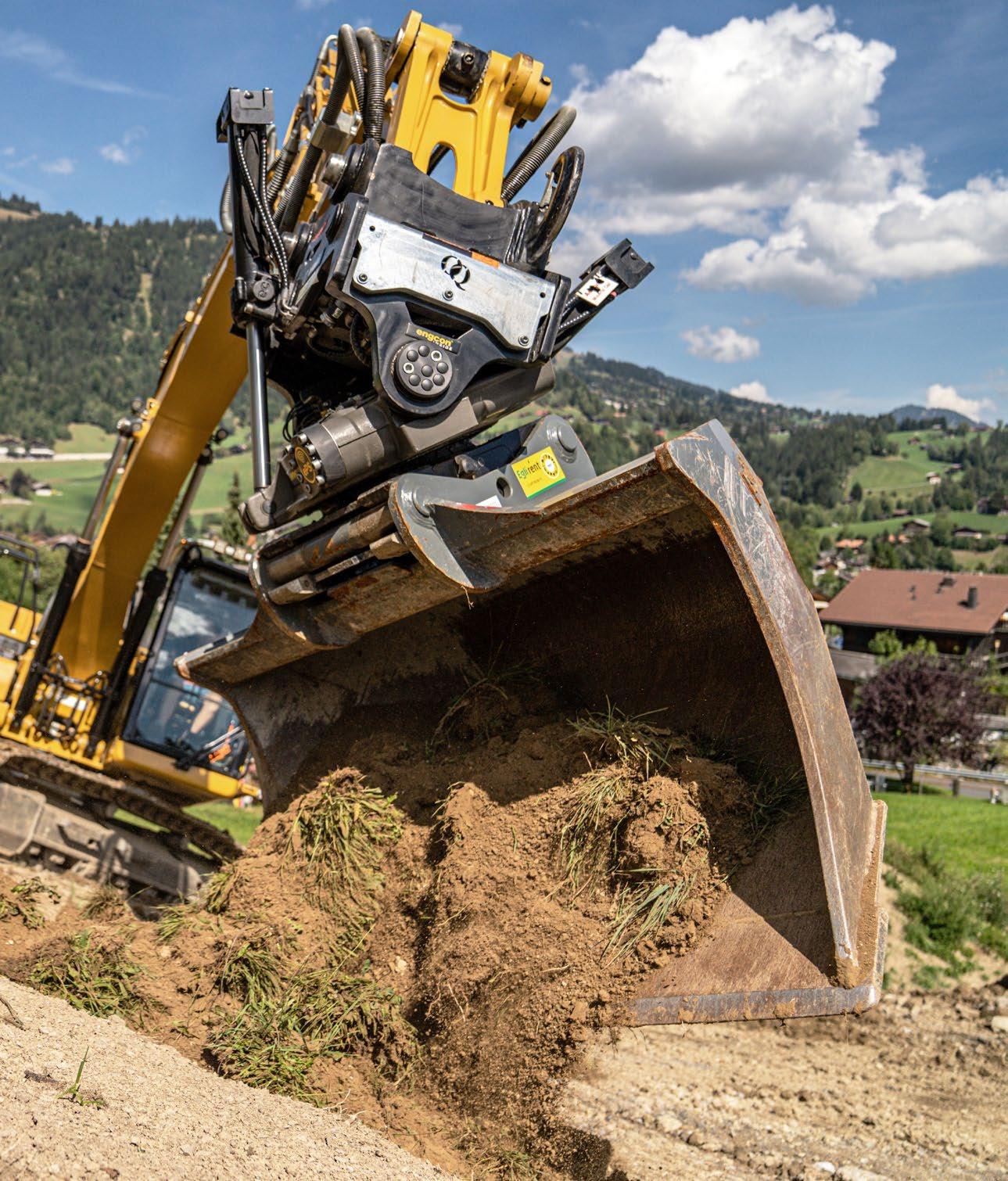

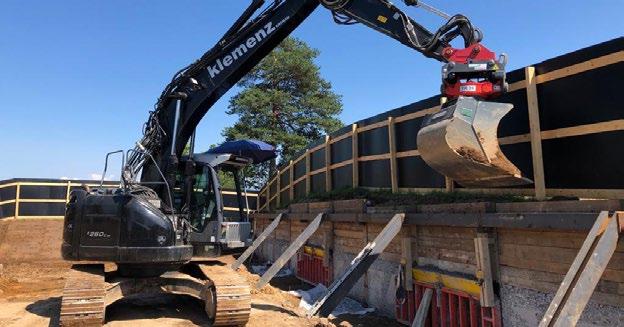

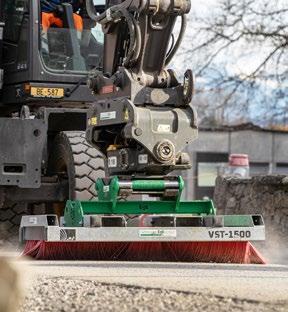

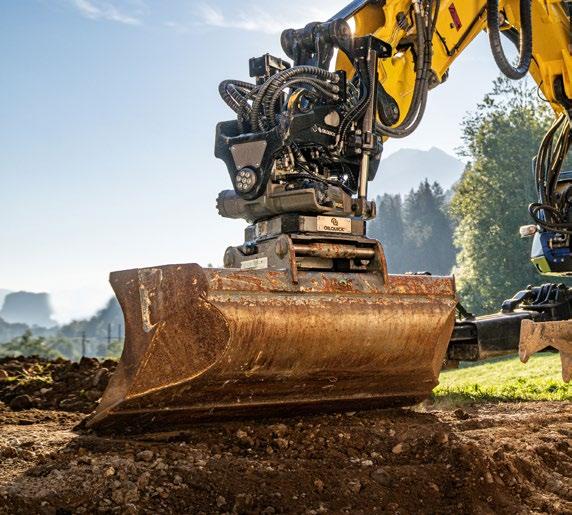

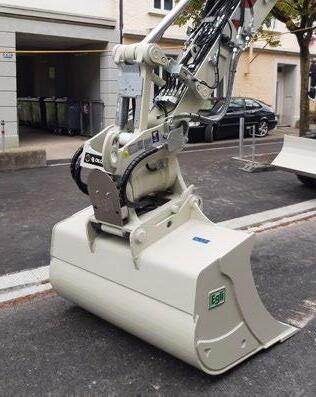

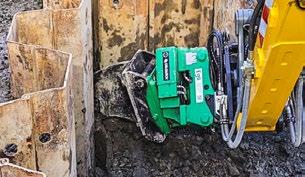

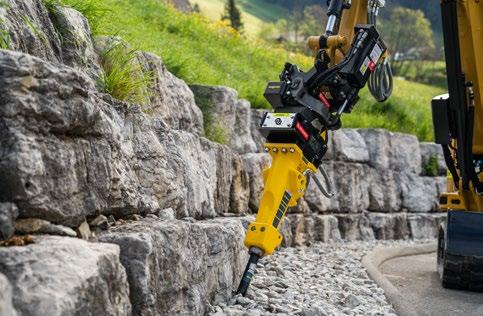

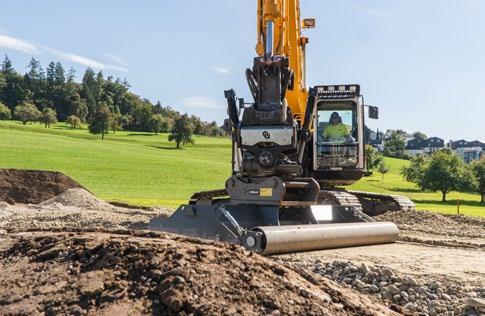

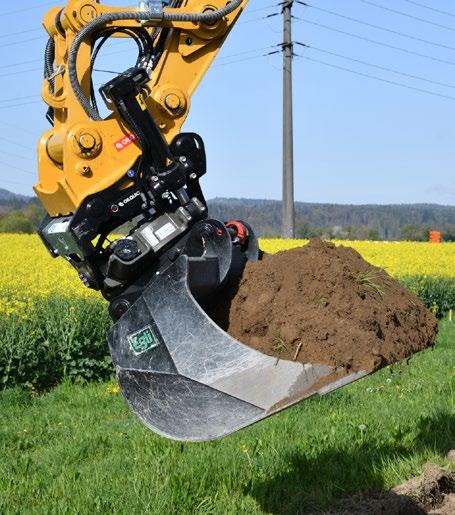

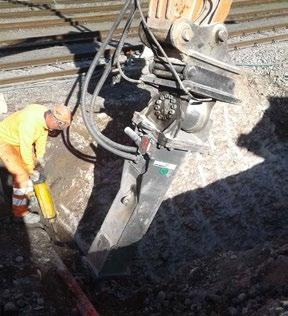

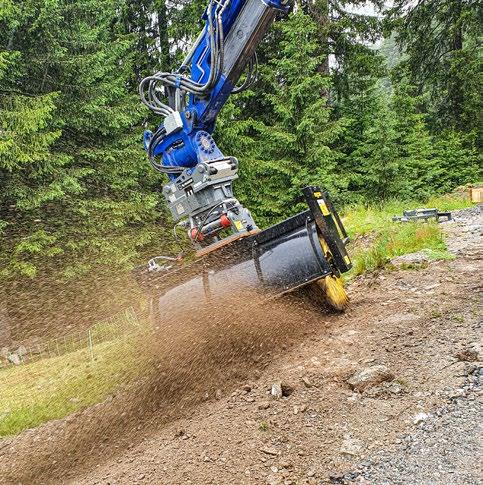

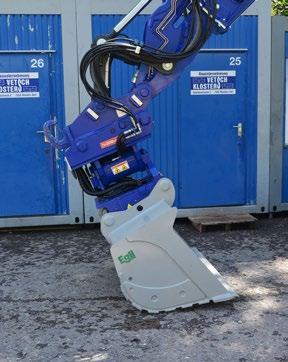

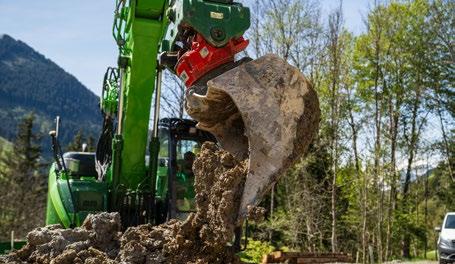

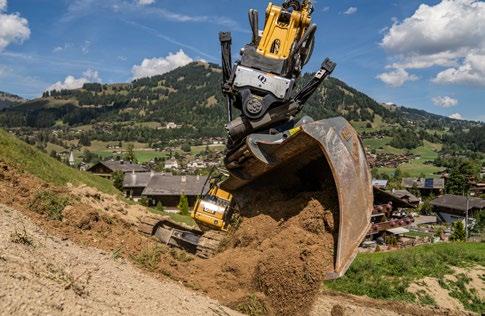

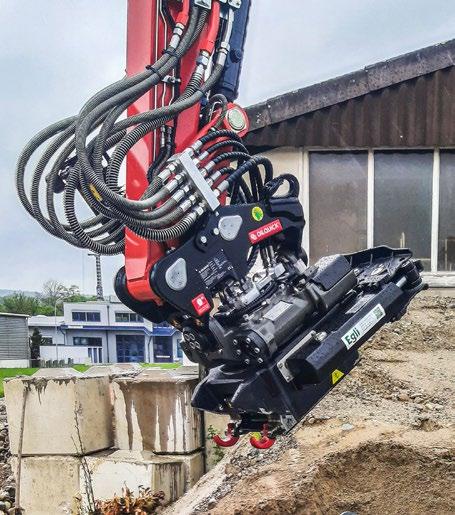

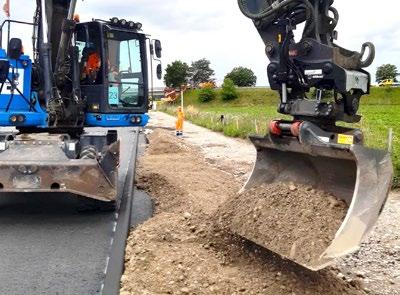

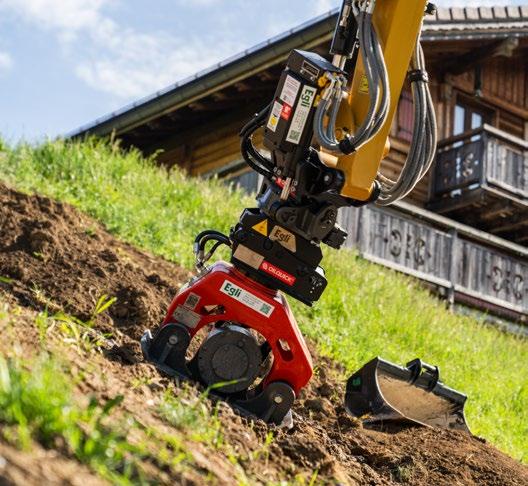

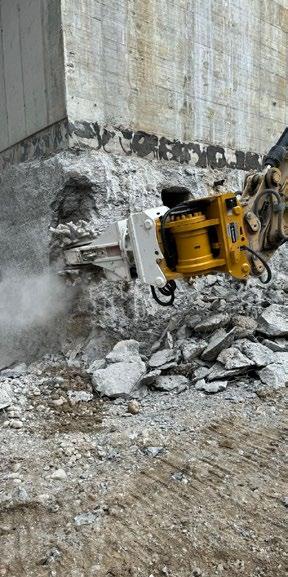

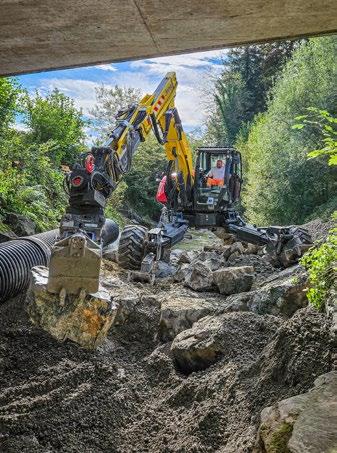

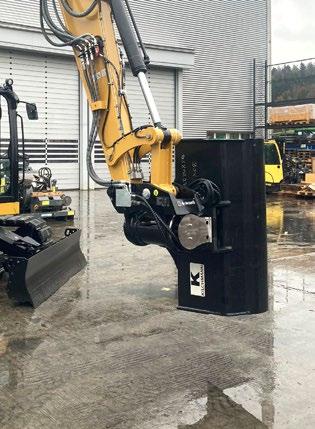

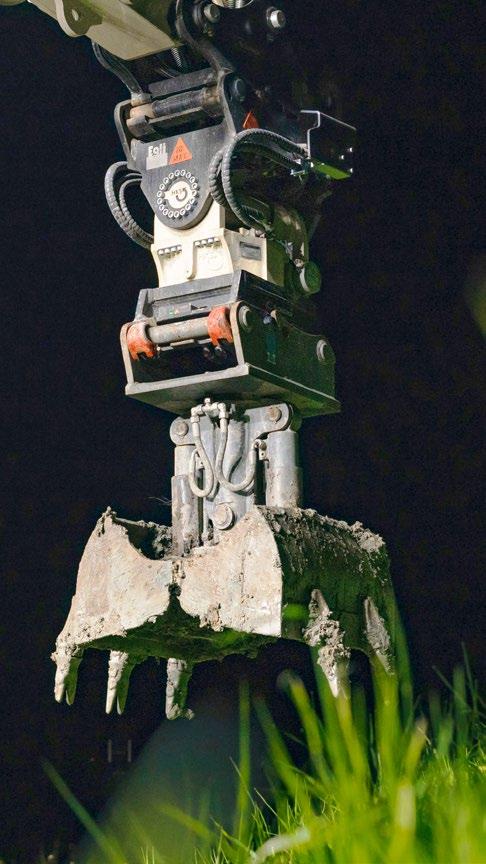

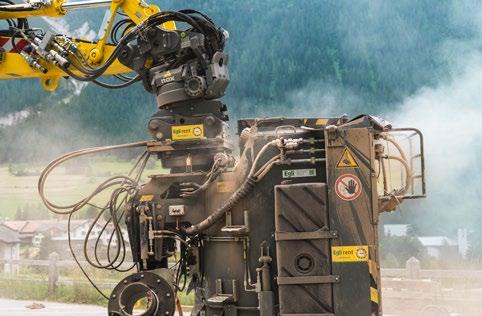

Tiltrotateurs en action

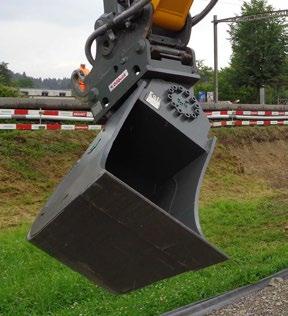

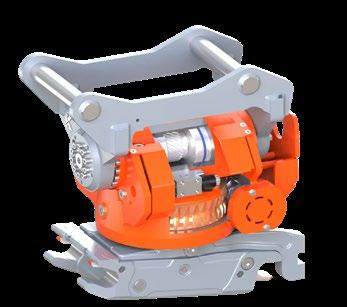

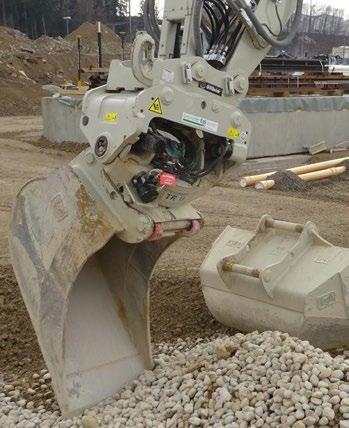

Le tiltrotateur OilQuick est basé sur les célèbres entraînements de rotation et d'inclinaison de l'entreprise Engcon, leader sur le marché mondial. Tous les autres composants tels que passage tournant, ventilation, élément supérieur et inférieur du tiltrotateur sont conçus, construits et constamment développés par OilQuick Deutschland KG. L'esprit visionnaire de cette entreprise entraîne les références, particulièrement en matière de prestations hydrauliques en dessous du tiltrotateur, vers de nouvelles dimensions. Vous pouvez ainsi obtenir des engins hydrauliques de votre tiltrotateur des performances inégalées auparavant, indépendamment d'un montage fixe du tiltrotateur à l'engin porteur ou si ce dernier, en tant que version module intermédiaire, peut également être détaché de l'engin porteur. En plus d'une grande puissance d'inclinaison, ce tiltrotateur offre un angle d'inclinaison de 2x 45°, ce qui lui donne un avantage face à la concurrence de 2x 5°.
Le tiltrotateur OilQuick est disponible en diverses tailles pour des engins de 6 à 33 t; les versions de toutes les tailles disposent d'un point central de graissage pouvant être raccordé au dispositif de graissage central de la pelle (uniquement montage fixe).
Des options supplémentaires telles que capteur GPS, crochet de charge, module pince, attache rapide inférieure mécanique, hydraulique ou tout hydraulique sont également disponibles sur demande.
Nous vous soutenons volontiers dans cette importante étape de modernisation de votre entreprise.
N'hésitez pas à nous rendre visite et partagez notre enthousiasme pour cette gamme d'engins.
Données techniques
seul point de graissage
Avantages du produit
- module de préhension en option
- faible hauteur de construction
- faible poids
- grand angle d'oritentation
- force de rotation élevée
- point de lubrification central
Recommandation!
Les tiltrotateurs OQ sont également disponibles avec d'autres systèmes d'attache rapide:
Likufix, Lehnhoff, HUM, Martin, Menzi, ...
Le tiltrotateur OilQuick est disponible en différentes tailles pour des engins de 1.5 t à 33 t. Toutes les tailles possèdent un point de graissage central qui peut être raccordé au système de graissage central de la pelle.
Avantages du produit
- faible hauteur de construction
- grand angle d'inclinaison
- force de pivotement élevée
- point de lubrification central
- passage tournant high flow
- module de préhension en option
- disponible avec ou sans commande
Recommandation!
Les tiltrotateurs OQ sont également disponibles avec d'autres systèmes d'attache rapide:
Likufix, Lehnhoff, HUM, Martin, Menzi, ...
Données techniques
Double effet avec valve d'équilibrage
Graissage centralisé ILS
Un seul point de graissage

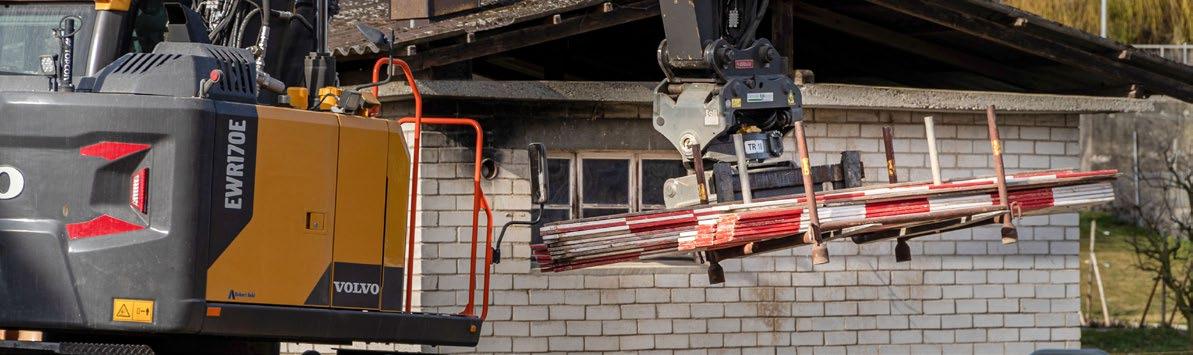

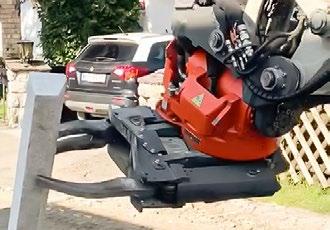

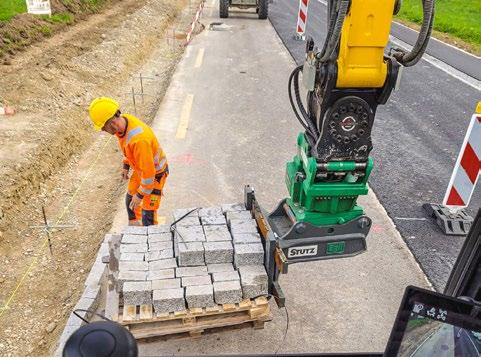

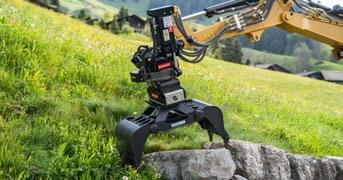

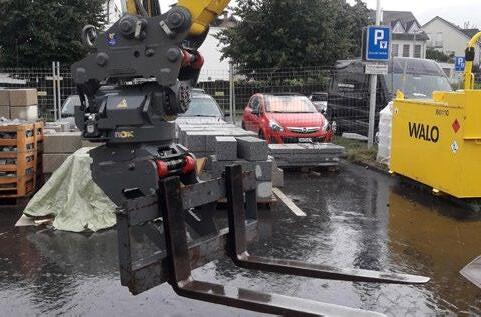

Le module pince est un outil efficace pour le ramassage et pour la manutention. Votre pelle gagnera ainsi en polyvalence et pourra être utilisée pour la plupart des travaux de préhension: pose de tuyaux et de pierres, tri simplifié, etc.
Le module pince possède de série une pince à 3 griffes, fermant entièrement. Avec cet engin, vous disposez toujours d'un petit assistant immédiatement disponible lorsque vous en avez besoin.
Modules de pinces adaptés: (non amovible et pas de montage ultérieur)
Données techniques:
SS9:
Vidage/verrouillage/accessoire, soupape directionnelle permettant la commutation entre fonction de vidage et un raccordement hydraulique spécial au tiltrotateur. L'attache rapide du tiltrotateur est également commandée par ce système. Ledit système est prévu pour un contrôle avec double fonctions hydrauliques à partir de l'engin. Dans la mesure où l'engin est prévu à cet effet, les fonctions de vidage et de rotation peuvent être effectuées simultanément.
Fonctions:
Système de commande
Vidage et rotation simultanément
Vidage, rotation et fonction complémentaire simultanément
Deux fonctions complémentaires
Contrôle proportionnel
Verrouillage fonction hydraulique
*Condition préalable: 2 circuits propulseurs sur la pelle.
Configuration requise sur l'engin:
Système de commande
Un fonctionnement hydraulique facile d'utilisation
Au minimum deux fonctions hydrauliques à double effet
attache rapide Ouvert/Fermé

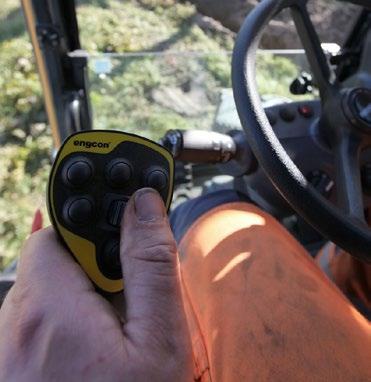

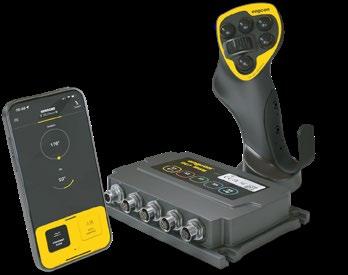

Commande DC3 avec assistance à distance
Le nouveau système de commande proportionnelle répond aux exigences élevées posées à un système de commande moderne en termes de composants tels que l'hydraulique, l'électronique et le logiciel. Associé aux tiltrotateurs et aux accessoires, le système de commande crée un environnement de travail meilleur et plus sûr.
Contrôle DC2
Vous trouverez ci-dessous les engins qui sont préparés pour DC3. Veuillez noter que ces engins et modèles plus anciens peuvent ne pas être en mesure d'utiliser toutes les fonctionnalités de DC3. Veuillez nous contacter afin de vérifier la compatibilité.
DC2: un module de contrôle correspondant à la norme de sécurité ISO 13849-1, soumettant les composants de module de contrôle à des exigences très élevées, notamment en matière d'hydraulique, d'électronique et de software. Associée au tiltrotateur OilQuick, Microprop DC2 contribue à un environnement de travail plus sûr et tout en étant très fiable.
Avantages :
• le DC2 est conforme à la norme internationale de sécurité
SS-EN ISO 13849-1
• montage aisé grâce à l'utilisation de connecteurs à fiche
• le logiciel MicroConf vous permet d'affiner les réglages également directement sur le chantier
• grâce à nos commandes auxiliaires, vous n'avez pas besoin de rem placer les joysticks de l'engin porteur
• le système effectue la sauvegarde des paramètres du module cabine au module agrégat
• écran permettant d'afficher des alarmes et d'effectuer certains réglages
• fonction vanne hydraulique à double effet
• une conception robuste augmente la sécurité de fonctionnement
• pilotage des chenilles et des roues, ainsi que de la flèche en option
• possibilités de réglages via Bluetooth et Smartphone compatible Androïd au lieu de l'option PC et câble USB
• commande à six molettes maximum
• convient à la plupart des machines actuellement sur le marché
• le module agrégat est située dans le tiltrotateur
ECR145-355E
EWR130-170E
Passage tournant high flow (HF):
Le passage tournant à haut débit donne la possibilité aux clients d'utiliser divers types d'engins auxiliaires exigeant un débit élevé. Des valeurs de débit jusqu'à 300 l/min à 350 bar sont possibles. Ainsi une plus grande variété d'équipements hydrauliques peut être utilisée: rouleau balayeur, compacteur pour pelle, grappin de triage et grappin multifonction.
►Communication avec le système d'origine connexion de commande de l'engin porteur: Nous travaillons d'arrache-pied pour que les engins possédant d'usine un prééquipement pour une commande de tiltrotateur puissent également être connectés à notre tiltrotateur. Indiquez-nous l'engin souhaité et nous étudierons les possibilités.

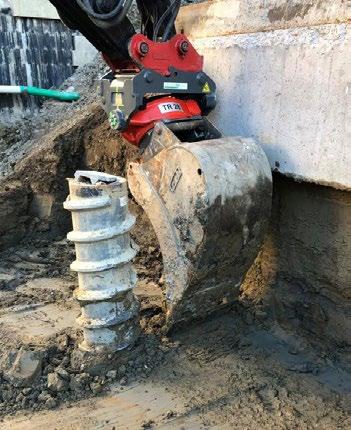

Tiltrotateur OQTR montage fixe
Installation fixe OQ 30 - OQ 80
Tiltrotateur OQTR module intermédiaire

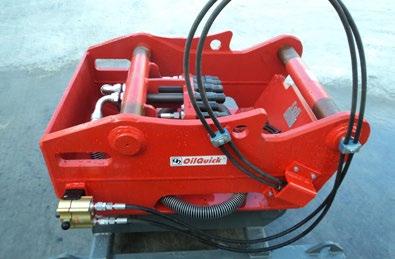

Attache rapide Cadre d'adaptation OQ 45 - OQ 80
Vérins hydrauliques OilQuick
Vérins hydrauliques OilQuick
Passage tournant standard (à haut débit HF en option)

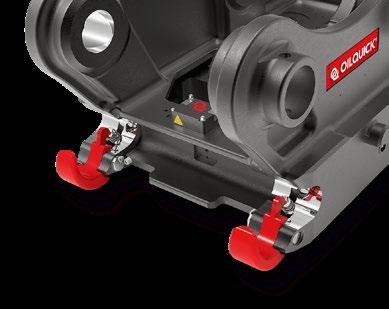

Attache rapide OilQuick
Passage tournant standard (à haut débit HF en option)
Attache rapide OilQuick

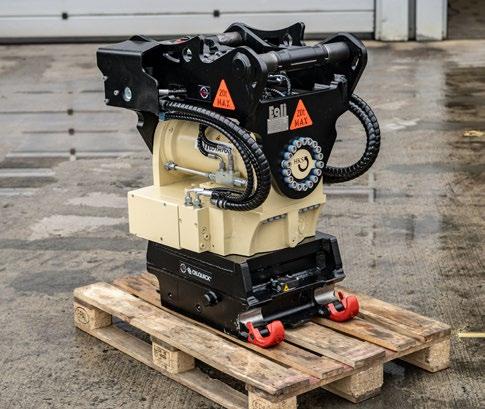

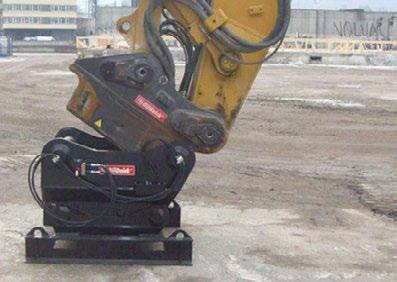

Tiltrotateur OilQuick montage fixe
Tiltrotateur OilQuick module intermédiaire
Tiltrotateur OQTR montage fixe
Tiltrotateur OQTR module intermédiaire

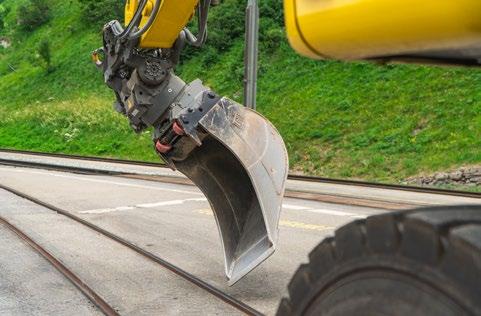

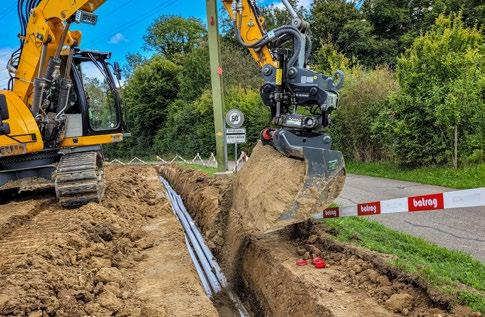

Là où les chantiers de construction laissent peu de marge de manœuvre à la pelle, le tiltrotateur agit comme un «poignet» pour le balancier de la pelle.
Parce qu'il peut effectuer simultanément une inclinaison et une rotation, il procure une liberté de mouvement maximale lors de l'utilisation de vos équipements pour pelle. L'absence de trajets et de travail manuel permet d'augmenter la rentabilité du chantier et la consommation de carburant s'en trouve parallèlement réduite.
Construction module intermédiaire
Aucune restriction de charge lors d'utilisation extrême, grâce à la possibilité de décrocher le tiltrotateur
Grande puissance dans toutes les positions
Les vérins pivotants assurent un bon couple de pivotement et une inclinaison rapide.
Couple de rotation extrême
La transmission de construction robuste garantit un couple maximal à utilisation à plein régime
Éviter des dégâts
L'absence de tuyaux hydrauliques risquant de dépasser exclut les risques de dégâts typiques
Consommation minimale de carburant
Le faible poids et la construction de type module intermédiaire permet de limite la consommation de carburant.
Dégagement latéral maximal
Grâce aux vérins pivotants internes, pas de dégât et de panne sur les vérins hydrauliques
Control MTS

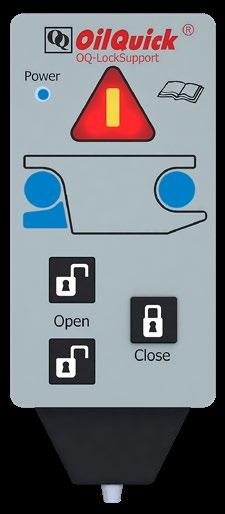

Assistant de verrouillage pour l'attache rapide inférieure (uniquement avec attache hydraulique)
Longue durée de vie
Moins d'usure, étant donné que les outils ne sont raccordés qu'en cas de nécessité
Classe de pelle bis
Débit d'huile H/S ** optimal (inclinaison) [l/min]
Débit d'huile H/S **
(inclinaison) [l/min]
Pression de service GD** optimale (rotation, sans double effet) DBV pelle [bar]
Débit d'huile GD** optimal (rotation, sans double effet) [l/min]
Vitesse de rotation
*Selon le type d'attache rapide utilisé **H/S = Marteau/Pince; GD = Rotation Grappin
Mécanique = attache rapide à verrouillage mécanique
Pro 1 (HV verrouillage hydr.) = attache rapide verrouillage hydraulique avec capteur navi MTS
Pro 2 *(HV verrouillage hydr.) = attache rapide verrouillage hydraulique + passage tournant hydraulique avec capteur navi MTS
*Uniquement pour grappin avec 2 couplages hydrauliques

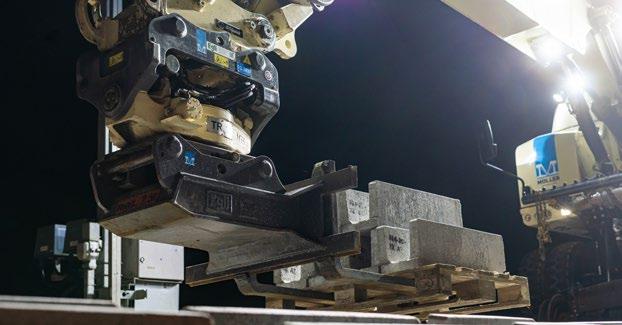

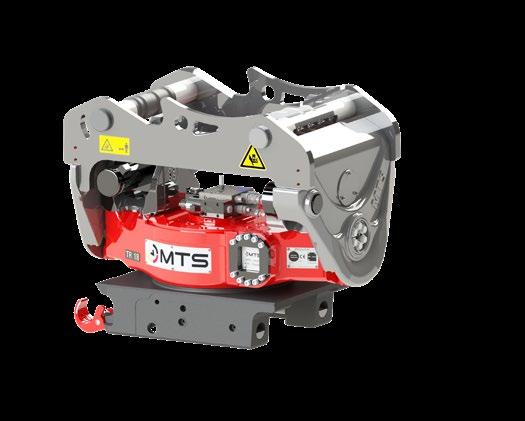

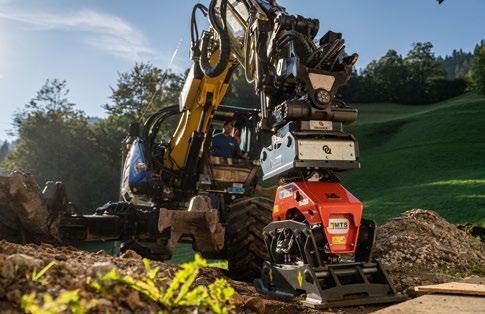

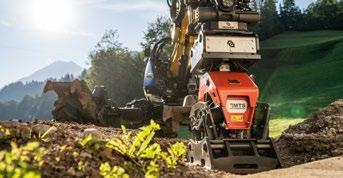

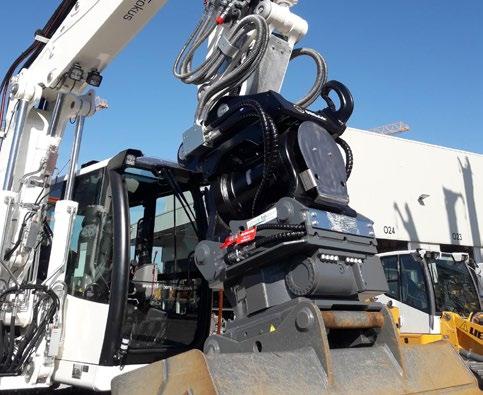

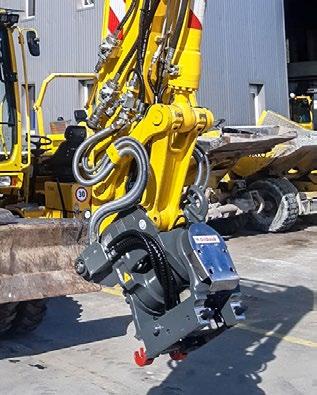

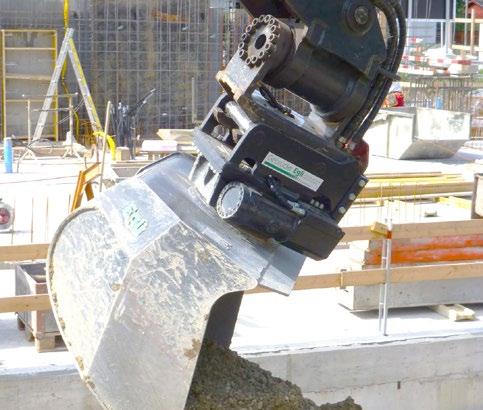

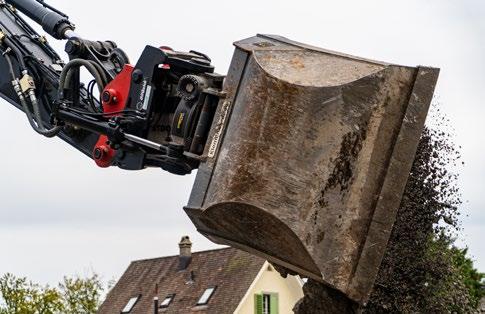

Tiltrotateur module intermédiaire MTS
MTS Tiltrotateur
Contrôle MTS
L'équipement de série avec le nouvel affichage de contrôle MTS procure dès maintenant une sécurité encore plus fiable. Un nouveau panneau de contrôle MTS. Le petit écran tactile pratique à détection des engins intégrée est très simple d'utilisation et un précieux copilote lors de chaque utilisation de notre tiltrotateur.

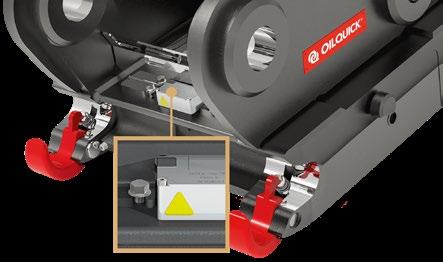

Verrouillage en toute sécurité
L'assistant de verrouillage vérifie le verrouillage réglementaire des équipements pour pelle raccordés. Les erreurs sont signalées par un fort son d'avertissement et une indication correspondante sur l'écran.
Unité de rotation & d'orientation MTS
Tiltrotateur
Capteurs GPS
Tous les tiltrotateurs de la série „Pro“ sont équipés avec des capteurs d'angle de rotation et ainsi pré-équipés pour une utilisation avec contrôle de la pelle 3D. Idéal pour des travaux tels que la modélisation de surface de terrains. Les capteurs non gravitationnels sont fiables, même dans les positions de travail inhabituelles.
Passage à huile tournant
Passage à huile tournant pour tiltrotateur avec vérins horizontaux et une attache rapide OilQuick. - commande par MTS-Control - 2 raccords pour circuit marteau - 1 raccord pour huile de fuite - volume d'huile max. 40-60 l/min - pression max.: 320 bar

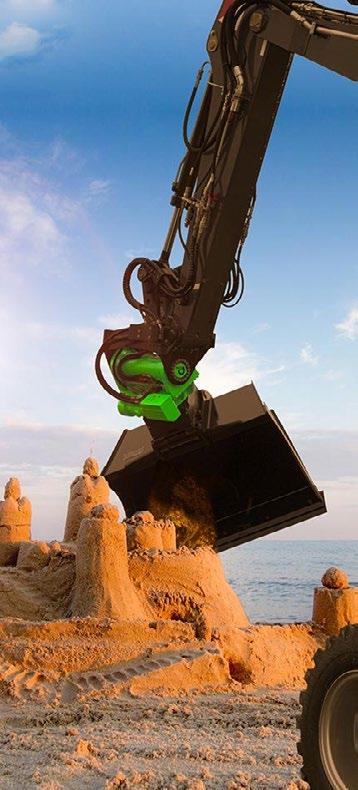

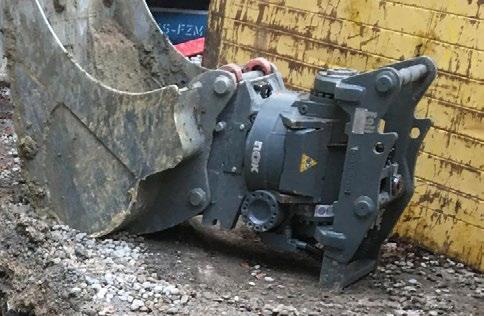

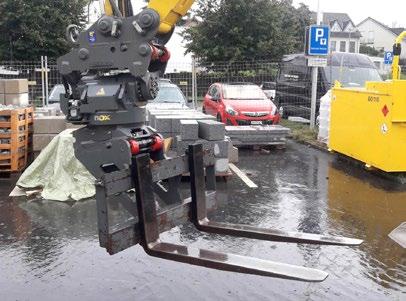

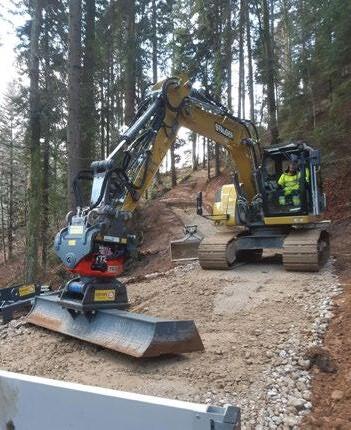

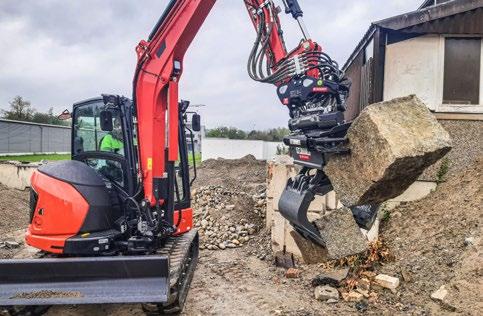

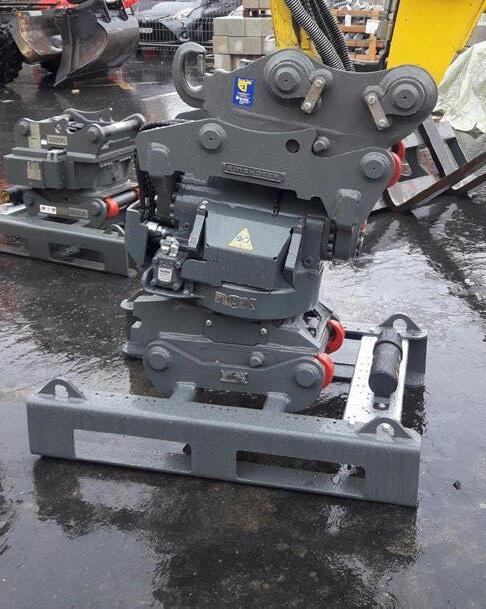

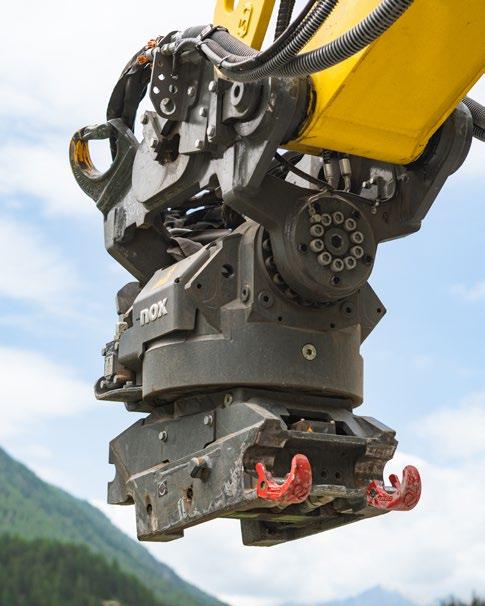

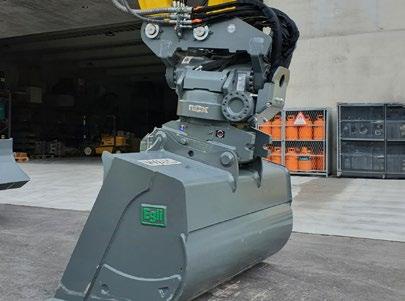

Le tiltrotateur NOX de KINSHOFER est un des équipements pour pelle les plus évolués. Sa rotation continue à 360° et son angle d'inclinaison de 2x 50° en font une articulation universelle. Cette solution sans vérin hydraulique séduit par son design compact avec largeur de construction minimale sans pièces qui dépassent. Cet outil flexible est extrêmement facile à entretenir car il n‘y a que deux points de lubrification et peu des pièces d'usure; l'hydraulique est intégrée dans le boîtier moulé spécial.

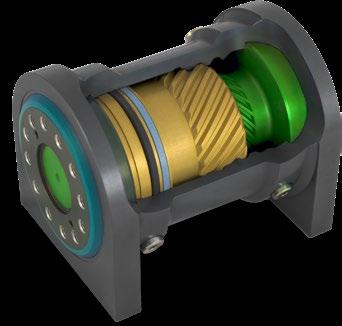

La fonction pivotante brevetée s'effectue par le biais d'un filetage avec un piston elliptique. Grâce au système fermé, le risque de dégât est minimisé et la force de rotation reste constante.
Soupapes de distribution hydrauliques
> disponible en option selon la configuration
> rapidité fiable et adapté au fonctionnement haute performance du NOX
Vos avantages:
Design d'une unité fermée:
Le design compact de l'unité d'orientation et de rotation entièrement intégrée offre une sécurité optimale quant aux dégâts éventuels. Le tiltrotateur NOX ne comprend pas de vérin qui dépasse ou de tige à piston qui puisse être endommagés; la fiabilité s'en trouve augmentée. De plus, la construction basse procure une force de cavage plus importante.
> toutes les fonctions proportionnelles selon type de pelle
> meilleure tolérance à la saleté
Boîtier
> boîtier robuste en fonte injectée
> hydraulique entièrement intégrée
> composants acier haut de gamme
> surfaces résistantes à l'usure
Passage tournant
Le passage tournant à haut débit (HF = high flow), optionnel, permet une exploitation optimale des équipements pour pelle nécessitant un débit élevé. En option, un passage tournant électrique pour les capteurs d'attache rapide et pour équipements pour pelle à vanne de commutation (principalement dans la construction ferroviaire) peut être utilisé.
Piston elliptique
> force de cavage maximale
> couple de rotation élevé identique dans les deux sens
> angle d'inclinaison réel 100°
> design extrêmement compact
Rotation et inclinaison plus rapide et plus puissante
> engrenage à vis sans fin surdimensionné et transmission à vis sans fin
> entretien facile
Détecteur de rotation: Mouvement rotatif
Le détecteur de rotation KINSHOFER indique la position extacte du rotateur d'inclinaison et de l'équipement pour pelle durant la rotation du NOX.
Données techniques:
Pression
tournant électrique.
*Indications selon configuration de l'engin (attache supérieure et attache rapide inférieure)
**CSP = variante de commande
Accessoires NOX
Modules de pince hydraulique
> disponible pour presque toutes les grandeurs de modèle NOX (sur demande)
> monté directement à l'attache rapide inférieure
> design modulaire
DF04:
Système de contrôle
Le système de contrôle DF04 nécessite 2 circuits hydrauliques à double effet. Seules deux fonctions, p.ex. la rotation et l'inclinaison, peuvent être réalisées simultanément. Afin de contrôler l'équipement pour pelle ou l'attache rapide, l'un des deux circuits hydrauliques est séparé par une vanne de commutation installée sur le tiltrotateur NOX. Jusqu'à deux fonctions supplémentaires peuvent ainsi être réalisées, p.ex. attache rapide.
Exigences de la machine pour DF04
> Circuit de rotation hydraulique pour contrôler la rotation NOX
> Circuit hydraulique avec inclinaison de commandes à haut débit, fonctions supplémentaires et attache rapide
> Système de contrôle pour basculer entre l'inclinaison, les fonctions supplémentaires et l'attache rapide
> Une touche ON / OFF disponible sur les joysticks existants pour contrôler la commutation entre les différentes fonctions supplémentaires
Données techniques:
NOXGeo (prêt pour GPS) en
Étalonnage automatique
Affichage de l'angle d'inclinaison
Paramètres
l'opérateur
Réglage individuel de la vitesse
Écran tactile dans la cabine
Dépannage sur l'écran
Entretien à distance
Connectivité (Bluetooth, LTE, Wi-Fi)
DF06:
Système de contrôle
Le système de contrôle DF06 nécessite 2 circuits hydrauliques à double effet pour le mouvement de rotation et d'inclinaison du tiltrotateur NOX. Pour l'utilisation d'une attache rapide hydraulique, un circuit supplémentaire est nécessaire. La fonction d'inclinaison peut être commutée en appuyant sur une touche du joystick vers la fonction supplémentaire contrôlant p.ex. l'ouverture et la fermeture d'une pince de tri.
Exigences de la machine pour DF06
> Circuit de rotation hydraulique pour contrôler la rotation NOX
> Circuit hydraulique à haut débit pour commande de fonction d'inclinaison, fonction supplémentaire et de l'attache rapide
> Système de contrôle pour basculer entre fonction d'inclinaison, fonction supplémentaire et l'attache rapide
> Une touche ON/OFF disponible sur le joystick existant pour contrôler la commutation entre les diverses fonctions
> Joysticks préexistants restent fonctionnels
> Aucun contrôle supplémentaire requis; tous les circuits hydrauliques sur la pelle
> Chaque fonction nécessite un circuit hydraulique à double effet
Contrôle entièrement proportionnel selon engin porteur selon engin porteur selon engin porteur
Modification de la position des molettes
Paramètres individuels de l'outil
Inclinaison, rotation & accessoire simultanés
Équipement pour pelle à haut débit
Capteurs de sécurité d'attache rapide
Commande d'attache rapide
Fonction de conduite/direction
DF10:
Système d'alimentation direct Le système de contrôle DF10 nécessite au moins 2 circuits hydrauliques à double effet pour le mouvement de rotation et d'inclinaison du tiltrotaeur NOX. Deux autres circuits hydrauliques, p.ex. Ouvrir/ Fermer la pince de tri, peuvent être raccordés au tiltrotateur NOX, comprenant également les conduites de fonction de l'attache rapide. De plus, une conduite d'huile de fuite peut être installée.
Exigences de la machine pour DF10
> Pour un contrôle complet du NOX, 3-4 circuits hydrauliques à double effet sont requis: rotation, inclinaison, fonction supplémentaire 1 et fonction supplémentaire 2 (pince), un circuit d'attache rapide
> Solution spéciale: division d'un circuit hydraulique par une vanne de commutation, permettant de contrôler deux fonctions différentes par un circuit de commande. La vanne de commutation doit être installée à un endroit adéquat sur l'engin porteur ou sur le tiltrotateur NOX
> Aucun contrôle supplémentaire requis; tous les circuits hydrauliques sur la pelle
> Joysticks préexistants restent fonctionnels
> Aucune vanne ou câble requis sur le NOX
> Chaque fonction nécessite un circuit hydraulique à double effet
> Configuration minimale: 2 circuits hydrauliques (Rotation/Inclinaison) pour attache rapide mécanique et équipement pour pelle non hydraulique
en option en
en
en option
en option
Gestion de la flotte en option en option en option en option en option
Systèmes d'assistance aux engins
NOXProp & NOXProp+:
CSP - Système de contrôle
Bien que ce système de commande ne nécessite qu'une seule fonction hydraulique de la pelle, toutes les fonctions du tiltrotateur peuvent être utilisées en même temps. Des fonctions telles que la commande de direction/conduite, le pivotement de la flèche et la commande de la lame de bulldozer, etc. peuvent également être contrôlées en option. Toutes les fonctions sont contrôlées proportionnellement et un système de commande séparé est installé sur la pelle. Les joysticks disponibles seront remplacés par de nouveaux joysticks fournis par KINSHOFER.
Configuration requise pour CSP - NOXProp
> circuit hydraulique à simple effet (ligne brise-roche)
> ligne de pression ligne de réservoir (conduite retour libre directement vers le réservoir)
Display NoxProp
Avantages principaux NOXProp
> Toutes les fonctions peuvent être contrôlées proportionnellement
> Tous les paramètres peuvent être ajustés individuellement avec un ordinateur portable
> 4 profils utilisateur différents avec jusqu'à 10 profils d'outil (pour plus de flexibilité)
> Mode direct: lorsque le NOX est déconnecté, il est possible de contrôler les lignes AUX d'origine dans les deux
Configuration requise pour CSP - NOXProp+
> circuit hydraulique à simple effet (ligne brise-roche)
> ligne de pression ligne de réservoir (retour libre directement vers le réservoir)
Avantages principaux NOXProp+
> Performances NOX optimales grâce à un contrôle parfaitement ajusté
> Écran tactile lumineux et haute définition▷
> Étalonnage automatique
> Indicateur de position sur l'écran
> 4 profils utilisateur différents avec jusqu'à 10 profils d'outil (pour plus de flexibilité)
> Système CAN Bus
> Tous les paramètres principaux peuvent être ajustés directement sur l'écran tactile, aucun ordinateur portable/smartphone n'est requis
> Mode direct: lorsque le NOX est déconnecté, il est possible de contrôler les lignes AUX d'origine dans les deux sens
> Connectivité (Wi-Fi, LTE, GPS, Bluetooth)
> Entretien à distance
> Installation facile
> Intégration avec système d'excavation 2D / 3D – NOXGeo
> Commande de direction/conduite en option
> Compatible BIM
> Interface SmartTag pour la gestion de la flotte
Joysticks
L8 est une poignée de manette ergonomique multifonctionnelle qui impose un nouveau standard en la matière de par son design innovant et fonctionnel. Vous pouvez contrôler simultanément deux molettes de fonctionnement avec votre pouce et votre index. Jusqu'à trois molettes peuvent être installées, deux pour le pouce et une pour l'index. Sur la poignée, il y a de la place pour jusqu'à neuf touches, ce qui signifie que la plupart des fonctions peuvent être regroupées dans une petite zone. (Les joysticks préinstallés doivent être remplacés lorsque CSP - NOXProp+ ou NOXProp est installé.)
Tiltrotateur NOX Combinaison fixe
Fixation au bras de pelle
Unité de rotation & d'orientation NOX
Passage tournant HF (en option)
Attache rapide
OQ 40 - OQ 80 (autres attaches sur demande)
Tiltrotateur NOX montage fixe
Tiltrotateur NOX Combinaison module intermédiaire
Cadre d'adaptation attache rapide
Unité de rotation & d'orientation NOX
Passage tournant HF (en option)
Attache rapide
OQ 40 - OQ 80 (autres attaches sur demande)
Tiltrotateur NOX module intermédiaire
Tiltrotateur NOX montage fixe
Tiltrotateur NOX module intermédiaire
Grâce au tiltrotateur, vous pouvez simultanément orienter votre équipement pour pelle dans les deux sens à ±55° (et plus sur demande) et le faire tourner sans fin. Ces deux fonctions vous permettent un positionnement 3D dans l'espace rapide et précis. Vous améliorez ainsi votre efficacité et votre productivité. De par son unité de pivotement compacte et robuste, le tiltrotateur constitue une alternative incomparable aux versions classiques plus larges à vérin, sujettes à des pannes. Pour le tiltrotateur, un XTRATILT à couple de rotation étendu et à hauteur réduite est utilisé.
Avantages du produit
- construction étroite
- grand angle d'inclinaison
- système modulaire
Tiltrotateur
Débit passage à huile tournant avec différence de pression Δ p = 10 bar (HLP 46 30 °C)* [l/min]
Poids total TR sans passage tournant [kg]*
Poids RotoBox sans passage tournant [kg]
*Les données dépendent de la configuration (attache rapide supérieure et attache rapide inférieure).
Les valeurs exactes ne peuvent être indiquées que sur la base des dessins techniques.
Détails
Le tiltrotateur augmente l'efficacité et la productivité des engins, étant donné que le mécanisme d'entraînement permet une orientation de 2x 55° et rend possible une rotation sans fin à 360° par le biais d'un seul engin. De surcroît, la construction sans vérin et nécessitant un entretien minime est presque 50% plus étroite que la technologie à vérin pour pelle. Le tiltrotateur permet ainsi d'utiliser des godets de creuse étroits afin de pouvoir travailler de façon ciblée et adaptée aux exigences des travaux. Pour le conducteur de machines, cela signifie qu'il peut effectuer les tâches les plus diverses avec une seule et même pelle.
Là où auparavant un entrepreneur ne pouvait accepter que des contrats dans le secteur de la construction routière, il peut maintenant également accepter des mandats comportant des travaux de talutage et de canalisation qui pourront être réalisés avec la même machine de chantier complétée d'un tiltrotateur.
Parallèlement, la pelle doit être moins réorientée, étant donné que le rayon d'action de l'engin porteur est grandement étendu par le biais du tiltrotateur. Le tiltrotateur HKS peut par exemple être monté directement à la flèche de la pelle ou alors être utilisé avec une attache rapide en intermédiaire; cela permet d'atteindre encore une plus grande flexibilité, le tiltrotateur pouvant également être utilisé sur un deuxième engin. Le tiltrotateur HKS fonctionne avec toutes les attaches rapides usuelles, mécaniques, hydrauliques ou tout hydrauliques. Ceci vous donne la possibilité de procéder aux changements d'équipements pour pelle confortablement et en toute sécurité et d'orienter ces derniers dans chaque position de travail souhaitée. Tous ces éléments permet d'augmenter la productivité, de gagner du temps et de réduire les coûts: des avantages indéniables. Vous aurez récupéré le montant investi pour le tiltrotateur dans un très court laps de temps. Des facteurs qui ont aujourd'hui encore plus d'importance que jamais: moins de réorientation/déplacement de pelle signifie naturellement également moins de consommation de carburant et, un critère déterminant en matière de protection de l'environnement, moins de dégâts au sol par à une pelle équipée d'un tiltrotateur HKS.
Étant donné l'entretien limité et le graissage minime, l'engin de travail n'est arrêté que rarement, augmentant ainsi considérablement son efficacité.
Élargissement de la mobilité de vos équipements pour pelle, optimisant leur utilisation.
Attache d'équipement pour pelle à attache rapide à partir de chaque position de travail de l'engin porteur. Pas besoin de sortir la cabine.
Poids réduit et creusage plus précis grâce à l'ajout d'engins de travail pour étroits et plus légers.
Détails
› 2 tailles (standard + XL)
› 5 lignes jusqu'à 500 l/min
› Passage électrique, en option
› Pression de service 350 bar
Le passage à huile tournant HKS à grande section permet d'alimenter les outils hydrauliques en huile avec un débit pouvant atteindre jusqu'à 500 l/min (différence de pression Δ p = 10 bar, (HLP 46 30 °C))
Le passage à huile tournant HKS transmet le débit fourni par votre engin porteur à votre équipement pour pelle, avec une différence de pression très faible. Vos outils fonctionnent ainsi à pleine puissance. Ne faites aucune concession et faites confiance aux articles HKS!
Le design unique en son genre et le processus de fabrication spécial permettent des passages particulièrement larges pour un débit élevé et une perte de puissance minime. Les différents débits peuvent être répartis de façon flexible par des raccords multiples. Ainsi, selon l'engin porteur, les flexibles hydrauliques peuvent être adaptés et utilisés de façon optimale.
Passage d'huile standard
› économie de poids
› incroyable débit d'extraction à débit jusqu'à 52 l/min avec un poids minime
› pour les pelles à partir de 1 t
› contrepression minimale même avec huile hydraulique épaisse HLP 46 à 30 °C
Débit passage à huile tournant avec différence de pression Δ
= 10
Passage d'huile large (XL)
› compatible avec le nouveau RotoBox
› incroyable débit d'extraction par étonnante puissance de travail
› pour pelles à partir de 5t
› contrepression minimale même avec huile hydraulique épaisse HLP 46 à 30 °C
Avantages:
› Puissance maximale pour vos équipements pour pelle hydrauliques
› Composants résistants à l'usure et de qualité supérieure
› Pression de service de votre engin jusqu’à 350 bar
› Débit jusqu'à 500 l/min avec différence de pression minime
› Compatibilité optimale avec chaque type d'attache rapide
› Passage à courant tournant avec jusqu'à 12 branchements de 2 ampères chacun
› Pour classe de pelle de 1-27 t en option passage d'huile disponible en version standard ou ultra large (XL)
> Disponible avec 5 lignes à huile (2 pour attache rapide, 2 pour engin de travail, 1 pour conduite retour libre) et une pour passage à courant tournant.
Solutions individuelles pour 3, 6 ou 7 lignes et plus sur demande!
L'accord préalable de notre entreprise est requis pour une utilisation avec des équipements hydrauliques pour pelle (fraise, marteau, ou similaire).
Débit passage à huile tournant avec différence de pression
*Les chutes de pression indiquées ont été mesurées lors de l'écoulement à travers le passage tournant dans un sens. Il n’est pas tenu compte des chutes de pression intervenant avec des accessoires tels que vis ou tuyauteries souples. Indications de poids sans bride d'adaptateur, couvercle et visserie.

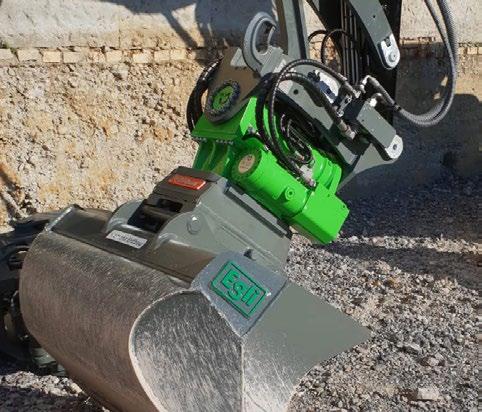

Tiltrotateur HKS combiné montage fixe
Installation fixe
Modèle optimisé XtraTilt
BVC-R: plus de puissance, construction moins haute
Passage à huile tournant standard, XL ou sans (en option)
RotoBox avec plaque d'adaptation
Attache rapide mécanique, basique ou tout hydraulique
Tiltrotateur HKS montage fixe
Chez HKS, vous pouvez obtenir en option la pince adaptée à votre XtraTilt, RotoBox ou tiltrotateur. La conception mince, la puissante technologie à trois pinces et le boîtier robuste garantissent durabilité et productivité sur chaque chantier de construction. Le "gripper" peut également être installé ultérieurement sans aucun problème. De cette façon, vous pouvez également monter une pince sur des engins déjà en utilisation.
Tiltrotateur HKS module intermédiaire
Cadre d'adaptation attache rapide
Modèle optimisé XtraTilt
BVC-R: plus de puissance, construction moins haute
Passage à huile tournant standard, XL ou sans (en option)
RotoBox avec plaque d'adaptation
Attache rapide mécanique, basique ou tout hydraulique
Tiltrotateur HKS module intermédiaire
Le capteur HKS mesure la position de rotation (+/- 1°) de l'équipement pour pelle et il transmet ensuite les données de position exactes du tiltrotateur, du XtraTilt ou du RotoBox et de l'équipement pour pelle directement à la cabine du conducteur de pelle. Le capteur d'inclinaison pour les mouvements de pivotements d'un XtraTilt est déjà intégré chez les fabricants de systèmes de commande GPS. Avec le nouveau capteur HKS, vous pouvez désormais également détecter les mouvements d'une RotoBox et d'un tiltrotateur pour un système de contrôle.
Tiltrotateur HKS montage fixe
Tiltrotateur HKS module intermédiaire
Une expérience de longue date et l'innovation ont rendu le XTRATILT encore plus robuste, plus fiable et plus durable. Les racleurs spéciaux situés des deux côtés de la série XTRATILT empêchent la salissure de pénétrer dans son boîtier, évitant ainsi tout entretien. Ceci permet de réduire nettement les coûts de maintenance.
• angle d'orientation standard : 100°/140°/180°
• couple de maintien jusqu'à 165 000 Nm
• pression de service jusqu'à 250 bar
• 49 versions en 18 tailles jusqu'à un poids d'engin porteur de 100 t
• autres angles d'orientation disponibles sur demande
› Fonctionnement sans entretien: aucun regraissage ni réglage nécessaire.
› Flexibilité illimitée: compatible avec chaque attache rapide et chaque engin porteur.
› Moins d'excavation de matière: possibilité d'utiliser des outils plus étroits, réduisant ainsi nettement la largeur utile.
› Travail plus précis: maintien précis de la position de travail souhaitée grâce aux couples de maintien élevés et une finition précise.
› Couple de rotation/maintien constant: indépendamment de l'angle de travail.
› Durabilité: protection contre l'usure et la corrosion grâce à des procédés de fabrication, de recuit et de trempe spéciaux fournissant une précision de forme extrême aux boîtiers soudés robustes.
BVE 10 - 100 t (standard Egli)
› pression de service jusqu'à 190 bar
› conçu pour les milieux biodégradables (joints d'étanchéité doubles)
› arbre renforcé
BVC 1 - 11 t
› angle d'orientation 2x 90° (180°)
BVC 2.0 1 - 12 t
› angle d'orientation 2x 90° (180°)
› plus de couple et moins de poids
› dimensions de montage et schémas de perçage pratiquement inchangés
BVD 1 - 16 t
› encombrement moindre
› parfaitement compatible avec tous les modèles d'attache rapide usuels
› indépendant de l'hydraulique de la pelle grâce à clapet de maintien de charge en montage direct
› uniquement disponible avec un angle d'orientation de 180°
Flasque d'extrémité avec palier lisse, filet de fixation et racleur spécial des deux côtés
Engrenages couplés d'une précision de fabrication extrême
Centrage d'entraînement des deux côtés pour une répartition optimale des forces
Arbre avec moyeu-flasque et palier lisse tout-en-un
Piston trempé avec élément de guidage
Boîtier trempé et anticorrosion avec fixation sur pieds en version vissée ou soudée
BVS 1 - 10 t
› montage simplifié par vissage au lieu de soudage
› temps d'immobilisation réduits grâce à remplacement rapide
› cotes de montage et schémas de perçage identiques à série BVC
› connexion améliorée au bras de la pelle
L'idéal pour les conditions de travail difficiles
La conception compacte en 4 parties en matériaux de qualité supérieure et sa fabrication haute précision font du HKS XtraTilt l'un des entraînements rotatifs les plus robustes de sa catégorie.
HKS - combiné inclinaison installé fixe
Fixation au bras de pelle
Angle d'orientation
standard 2x 70˚ en option 2x 90˚
Attache rapide mécanique / basique / tout hydraulique
Combiné d'attache directe à inclinaison HKS
Fixation au bras de pelle
HKS - module intermédiaire inclinaison
Plaque d'adaptation hydraulique
Angle d'orientation
HKS - inclinaison fixation directe sur équipement pour pelle
Plaque d'adaptation hydraulique
Angle d'orientation
Attache rapide mécanique / basique / tout hydraulique
Module intermédiaire inclinable HKS
En option avec châssis de transport
Fixation directe à inclinaison HKS à l'équipement pour pelle
Pour équipements pelle
Solutions personnalisées sur demande
Combiné d'attache directe à inclinaison HKS montage fixe
Module intermédiaire inclinable HKS
Inclinaison HKS fixation directe à l'équipement pour pelle
La nouvelle génération de RotoBox est basée sur une construction entièrement nouvelle. Le nouveau modèle est nettement moins haut et plus léger, mais a gagné en durabilité. La largeur de construction a également été optimisée, permettant ainsi l'ajout d'engins auxiliaires plus étroits et en conséquence plus légers.
Les deux passages à huile tournant à débit jusqu'à 500 l/min procurent encore plus de flexibilité. Selon l'utilisation, vous privilégiez notre version standard afin d'économiser du poids et de l'énergie, ou le passage à huile tournant élevé XL afin d'atteindre une plus grande puissance (voir p. 17).
› Travail précis:
Maintien exact de la position prise grâce à un engrenage ayant très peu de jeu et à des couples de maintien élevés.
› Grande flexibilité:
Compatible avec chaque attache rapide et chaque engin porteur. Grâce à la nouvelle largeur de construction, possibilité d'utiliser des outils plus étroits.
› Travail plus rapide:
Grâce à un rayon d'action de rotation sans fin de 360°, vos équipements pour pelle peuvent être utilisés dans nettement plus de positions différentes. En faisant tourner le godet, on peut par exemple rapidement passer d'un godet de creuse à un godet inversé.
› Longue durée de vie :
L'acier moulé haute rigidité et le réducteur à vis sans fin tournant dans l'huile permettent de minimiser les temps d'immobilisation et de garantir l'utilisation maximale de votre engin.
› Économie:
Un rotateur supplémentaire pour les outils hydrauliques est superflu!
Données techniques:
Débit passage à huile tournant avec différence de pression Δ p = 10 bar (HLP 46 30 °C)*
Poids RotoBox sans passage tournant [kg]
Le modèle RotoBox est livré en standard avec deux passages à huile tournant différents; permettant soit de réduire le poids (standard) ou d'obtenir plus de puissance (XL). Disponible aussi sans passage à huile tournant.
Le moteur hydraulique est intégré au boîtier et ainsi protégé de façon optimale.
Boîtier en acier moulé haute rigidité. Économie en poids et procure une résistance élevée.
Au lieu de filetages pour trou borgne dans le boîtier, des trous traversants sont disponibles. Le montage et le démontage de mécanismes d'entraînement rotatifs et d'autres éventuels ajouts sont ainsi considérablement facilités.
RotoBox est équipé de série avec des valves de régulation de courant et de limitation de pression, rendant superflue une réduction de la pression de l'hydraulique de la pelle!
Grâce à la modification du positionnement de la roue à vis sans fin, la hauteur de construction a été diminuée. Cela gagne du poids.
Une roue à vis sans fin en alliage bronze haute rigidité procure une durabilité encore plus élevée et plus de puissance.
Sur les modèles RB 60 et RB 120, le moteur hydraulique est placé dans la direction de l'axe, réduisant ainsi la largeur et permettant une utilisation plus économique d'équipements pour pelle encore plus étroits.
Dispositif de rotation fixé directement sur l'équipement pour pelle
Passage à huile tournant standard, XL ou sans (en option)
Plaque d'adaptation
Module intermédiaire rotatif
Passage à huile tournant standard, XL ou sans (en option)
Plaque d'adaptation
Attache rapide mécanique, basique ou tout hydraulique
Rotateur fixation directe à équipement pour pelle
Module intermédiaire rotatif
Rotateur fixation directe à équipement pour pelle
Module intermédiaire rotatif
Les solutions d'adaptateur double de module intermédiaire sont utilisées lorsque les systèmes d'attache rapide entre l'engin porteur et l'équipement pour pelle sont différents. L'adaptateur double fait le lien entre les systèmes et empêche ainsi une interruption des travaux sur le chantier. Presque toutes les variantes sont possibles entre OilQuick et les autres systèmes d'attache rapide. Nous construisons volontiers pour vous un adaptateur double de module intermédiaire individuel pour le système que vous utilisez.
Nos adaptateurs de module intermédiaire sont toujours équipés d'un adaptateur OilQuick pour la partie supérieure. Soit sans raccords hydrauliques, soit avec, selon les exigences et la situation.
Ci-après, une sélection de solutions pour les variantes de module intermédiaire:
Variante 1
Attache supérieure
Attache inférieure
Raccordements hydrauliques
Variante 1.1
Attache supérieure
Attache inférieure
Raccordements hydrauliques
OQ 65-5 tout hydraulique
Stury 4569 mécanique
Couplages Roflex intégrés au module intermédiaire
OQ 80 entièrement hydraulique
Stury 4569 mécanique
Couplages Roflex intégrés au module intermédiaire
Variante 2
Attache supérieure
Attache inférieure
Raccordements hydrauliques
Variante 2.1
Attache supérieure
Attache inférieure
Raccordements hydrauliques
OQ 120 tout hydraulique
OQ 90 tout hydraulique*
Conduits dissimulés avec raccords intégrés
OQ80 tout hydraulique
OQ70 tout hydraulique*
Conduits dissimulés avec raccords intégrés
*Le contrôle de l'attache rapide inférieure est effectué par le couplage multifonction et par une commutation sur l'engin porteur Module
Variante 3
Attache supérieure
Attache inférieure
Raccordements hydrauliques
OQ45 tout hydraulique avec tilt
HUM14 mécanique
Avec deux couplages hydrauliques latéraux (G-D)
Voyant LED d'alimentation, indiquant que le système est actif.
Symbole de l'axe arrière qui s'allume en bleu lorsque celui-ci est en position contre le corps de l'attache.
Symbole d'axe de verrouillage qui s'allume en bleu lorsque l'axe de verrouillage est en position arrière et que l'attache rapide est fermée.
Boutons-poussoirs pour activer l'ouverture de l'attache rapide. Pression simultanée pendant 3 secondes avant l'activation de l'ouverture de l'attache rapide.
Le système d'assistance sécurité OilQuick LockSupport OQLS est un contrôle intégral permanent de tous les états de fonctionnement de l'attache rapide OilQuick. Ce système informe le machiniste en continu et visuellement sur l'état de fonction de l'attache rapide.
Symbole d'avertissement qui attire l'attention du conducteur. S'allume pendant que le signal sonore retentit.
Symbole de l'axe avant qui s'allume en bleu lorsque celui-ci est en position contre le corps de l'attache.
Bouton-poussoir pour activer le verrouillage de l'attache rapide (appuyer durant 1 seconde)
Le système OQLS garantit une utilisation uniforme sur tous les types de pelles et de marques. Le système OQLS peut être équipé en tout temps et a posteriori avec toutes les attaches OQ. L'attache demeure 100% compatible avec tous les adaptateurs OilQuick disponibles sur le marché.
Pour plus d'informations, découvrez notre vidéo sur la solution de sécurité OilQuick ici.
Chaque année, plus de 100'000 accidents du travail se produisent sur les chantiers, notamment dus à la chute d'outils et de charges suspendues.
La protection antichute OilQuick prolonge la griffe de l'attache rapide qui se referme autour des axes de la plaque d'adaptation de l'équipement auxiliaire. C‘est la meilleure façon d'éviter la chute d'accessoires et le risque de blesser des personnes, même lorsque le verrouillage de l'attache rapide ne devait pas être correctement fermé.
»Le risque d'accidents sur les chantiers est élevé; la protection antichute OilQuick peut sauver des vies!«
Sur le chantier le verrouillage de l'attache rapide doit pouvoir être contrôlé facilement dans tous les conditions, même dans des situations stressantes. L'affichage MRL breveté est actuellement le seul affichage mécanique sur le marché qui répond à toutes les spécifications de la Directive Européenne des Machines et des Normes. Nos utilisateurs savent également l'apprécier à sa juste valeur.
L'avantage de l'affichage OIlQuick MRL présente un avantage déterminant: il n'y a qu'une seule tige et qu'une seule couleur, ainsi qu'une seule indication correcte de l'affichage. ► Ceci permet de reconnaître rapidement et surtout clairement si l'attache rapide est correctement verrouillée, et ceci uniquement mécaniquement
Autre avantage: la grande tige se déplace du point de vue de l'opérateur de la machine horizontalement, étant ainsi beaucoup mieux vue et prise en compte
►L'affichage MRL est standard sur toutes les nouvelles attaches rapides OilQuick (en combinaison avec une protection antichute) et peut également être monté ultérieurement! (Avec OQLS, le MRL n‘est pas monté en standard.)
Attache rapide correctement verrouillée
Pour plus d'informations, découvrez notre vidéo sur la solution de sécurité OilQuick ici.
Nous disposons d'un châssis de transport adapté pour chaque module intermédiaire tiltrotateur. Celui-ci peut être commandé en option. Avec un châssis de transport, un transport en douceur est garanti. Une manipulation plus simple sur le chantier avec accessoires, documents (notice d'utilisation, etc.); tout est toujours à sa place et immédiatement à portée de main en cas de nécessité.
Légende:
1 = compartiment à documents
2 = anneaux de levage
3 = porte-outils (attache mécanique)
4 = accès chariot élévateur

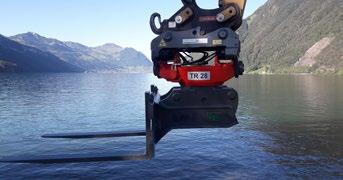

Fourche à palette Egli
Balai rotatif hydraulique
Godet niveleur (EPL-TR)
Godet de creuse (ETL-TR)
Compacteur pour pelle
Roue de coupe mécanique
Grappin pendulaire Egli
Grappin de triage Egli
Grappin pour fondation de mât Egli
dozer
Lame niveleuse
Fraise à chaussée
Plus de 250 équipements pour pelle directement disponibles à partir de Rossrüti ou Bienne! rent@gebr-egli.ch
Gebrüder Egli Maschinen AG Konstanzerstrasse 14 CH-9512 Rossrüti / Wil SG
+41 (0)71 913 85 60
www.gebr-egli.ch
info@gebr-egli.ch
