Egli Rammtechnik

Kraft trifft Präzision

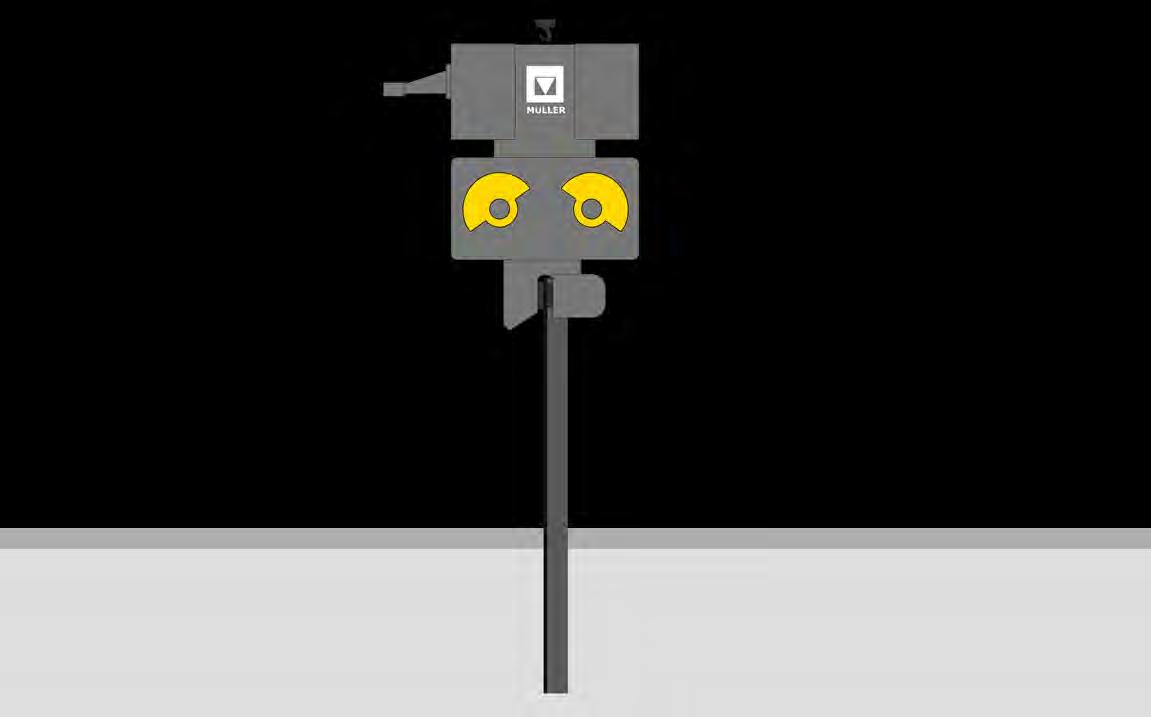

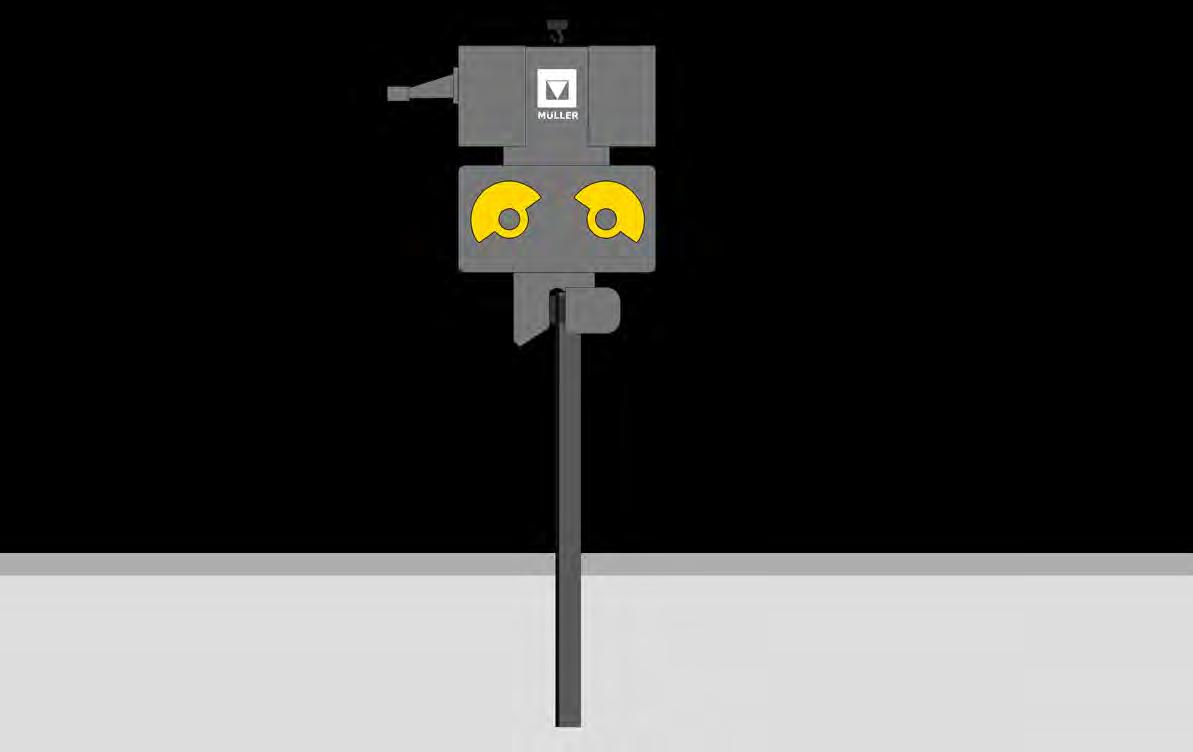

Funktionsprinzip Vibrorammen

Hydraulik Schlauchführung

Hydraulikschläuche

Aufhängung

Ziehkopf (Federjoch)

Unwucht

Erregerzelle

Hydraulische Spannzange

Rammgut

Verbunden mit dem Rammgut leitet die Vibroramme hochfrequente Schwingungen in den Baugrund. Der Boden um das Rammgut wird dadurch in einen quasi-flüssigen Zustand versetzt (Liquefaction). Auf diese Weise werden Mantelreibung und Spitzenwiderstand zwischen Rammgut und Boden erheblich reduziert, sodass das Rammgut mit vergleichsweise geringer Auflast präzise in den Boden eingebracht werden kann.

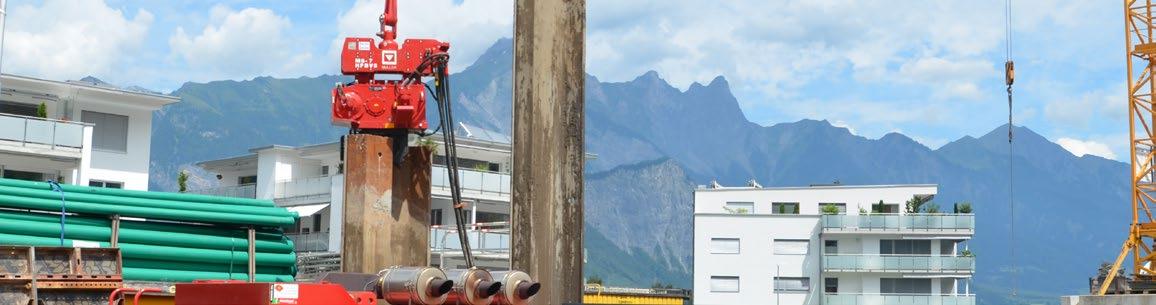

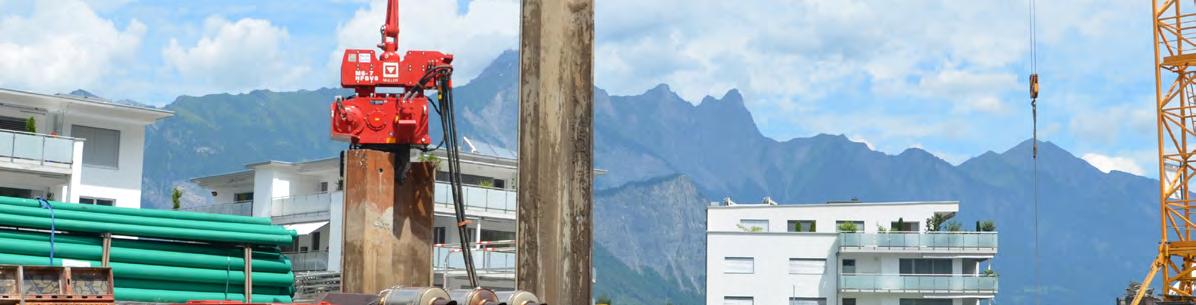

Vibrorammen im Einsatz

Dynamisches

Variabel und resonanzfrei

Diese Vibratoren bieten maximale Leistung bei minimaler Bodenerschütterung – ideal bei Einsätzen im innerstädtischen Spezialtiefbau oder Arbeiten in schwingungssensibler Umgebung. Dafür sorgt der resonanzfreie An- und Auslauf. Zudem kann die Schwingweite während des Arbeitsprozesses stufenlos variiert werden. So werden die Eigenfrequenzen der Böden berücksichtigt – der Rammvorgang verläuft effektiv und erschütterungsarm zugleich.

Einsatzbereiche

► Innerstädtischer Spezialtiefbau

► Schwingungssensible Umgebung

Vorteile

► Minimale Bodenerschütterung

► Optimale Anpassung an die Bodenverhältnisse

► Schonender Betrieb für Trägergerät und Umwelt

Die Gerätserien mit variablem statischem Moment bieten maximale Leistung bei minimaler Bodenerschütterung. Sie sind damit ideal für Einsätze im innerstädtischen Spezialtiefbau sowie für Arbeiten in schwingungssensibler Umgebung geeignet. Der resonanzfreie An- und Auslauf verhindert das Auftreten kritischer Resonanzschwingungen im Boden und in Richtung des Trägergeräts. Während des Betriebs lässt sich die Schwingweite (das statische Moment) stufenlos variieren, sodass die Eigenfrequenzen der angetroffenen Böden gezielt berücksichtigt werden können. Der Rammvorgang verläuft dadurch gleichzeitig effektiv und erschütterungsarm.

Prinzip des resonanzfreien An- und Auslaufs

(mm/s)

Bodenerschütterung

Resonanzfrequenzen

Umdrehungszahl (U/min) /Frequenz (Hz)

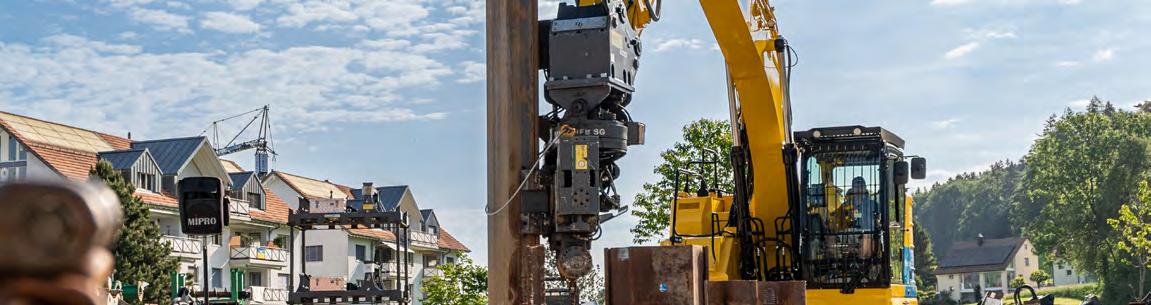

Vibroramme Bagger

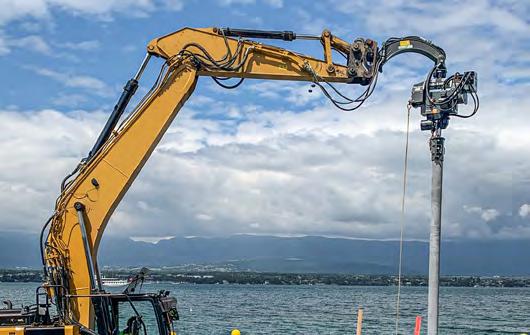

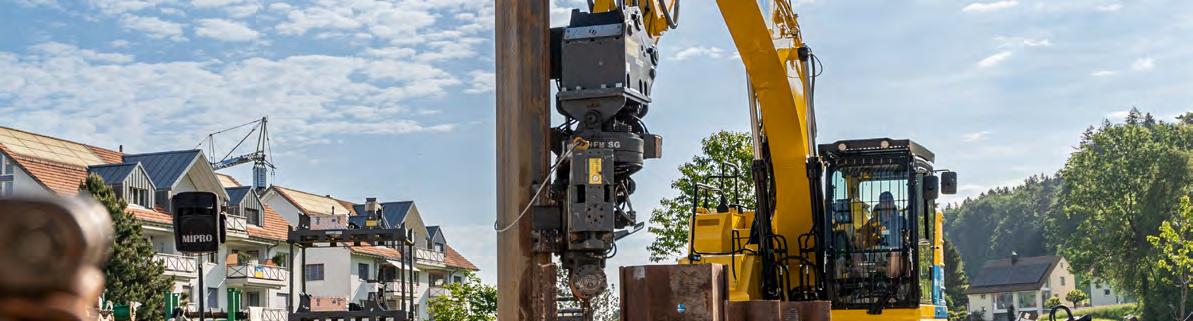

Die kompakten und leichtgewichtigen Vibrorammen der HFB-Serie können an alle gängigen Bagger angebaut werden. Die Energieversorgung erfolgt über die Baggerhydraulik; die Steuerung erfolgt über den Joystick des Baggers. Verschiedene Geräteausführungen und umfangreiches Zubehör stehen für die unterschiedlichsten Aufgabenstellungen zur Verfügung.

► Hohe Rammleistung durch hohe Druck- und Zugkräfte

► Spannvorrichtungen um 90° gedreht montierbar

► Einfacher Anbau

► Optional: Anbau einer Doppelzange für Rohrrammung

► Optional: mit Kühlung ausrüstbar

► Optional: modifizierbar für Betrieb mit Antriebsaggregat

► Optional: Transport- und Ablagegestell mit Werkzeugkiste

Einsatzbereiche

► Ramm- und Zieharbeiten

► Einbringen von Spundwandprofilen und Rohrrammungen (mit modifizierter Spannzangen-Anordnung)

► Einbringen von Kunststoffprofilen, Holzpfählen, Leichtprofilen und Bewehrungskörben

► Einsätze in schwingungssensiblen, innerstädtischen Bereichen

► Anwendungen in schweren Böden

Technische Daten für Rammen mit fixem Moment

Vorteile

► Kompakte, leichtgewichtige Bauweise

► Einfache Bedienung mit Sicherheitsschaltung

► Leiser und universeller Einsatz

► Anbindung an das Trägergerät mit Direktanbau-Pendeladapter; bei langem Rammgut mit Rammgalgen 1.5 m oder 2.4 m

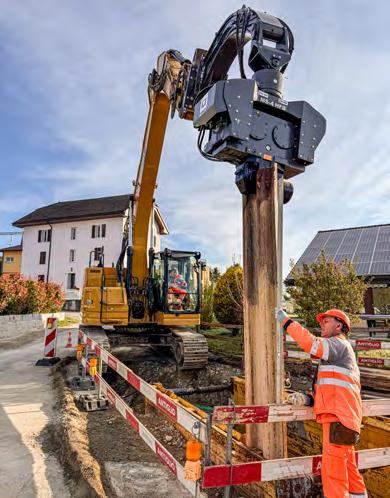

Vibroramme MS-4 HFB Redesign mit Egli Rammengalgen

Technische Daten für Rammen mit variablem Moment

*Option: mit 3 bzw. 5 Anschlussschläuchen möglich, auf Anfrage

*Einstellung: HA = Hammer (einfachwirkend) / SC = Schere (doppelwirkend)

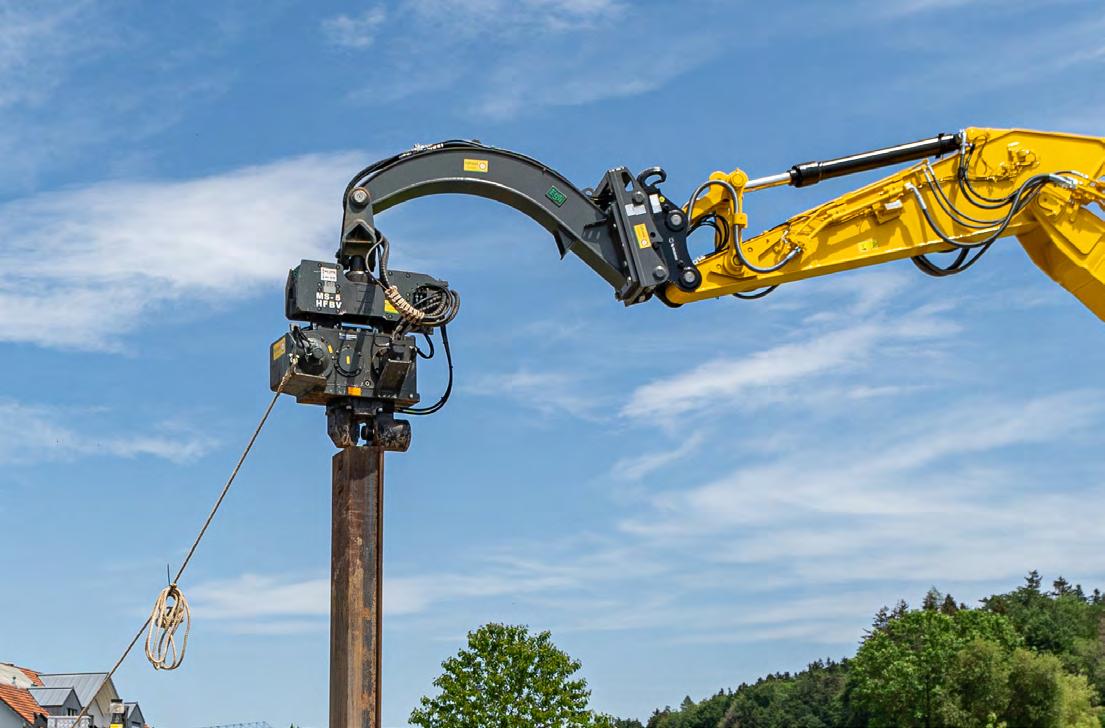

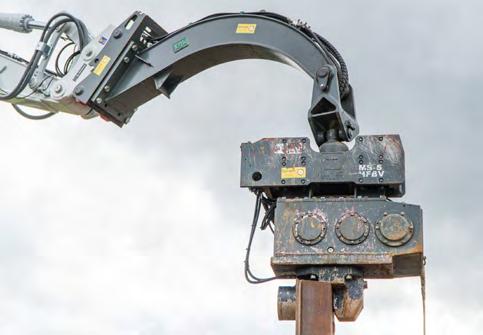

Vibroramme MS-5 HFBV mit Egli Rammengalgen

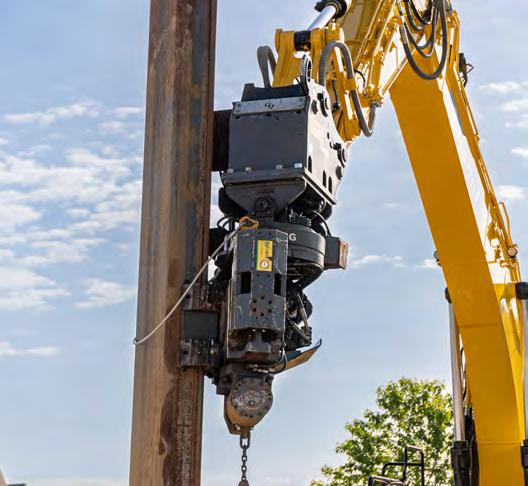

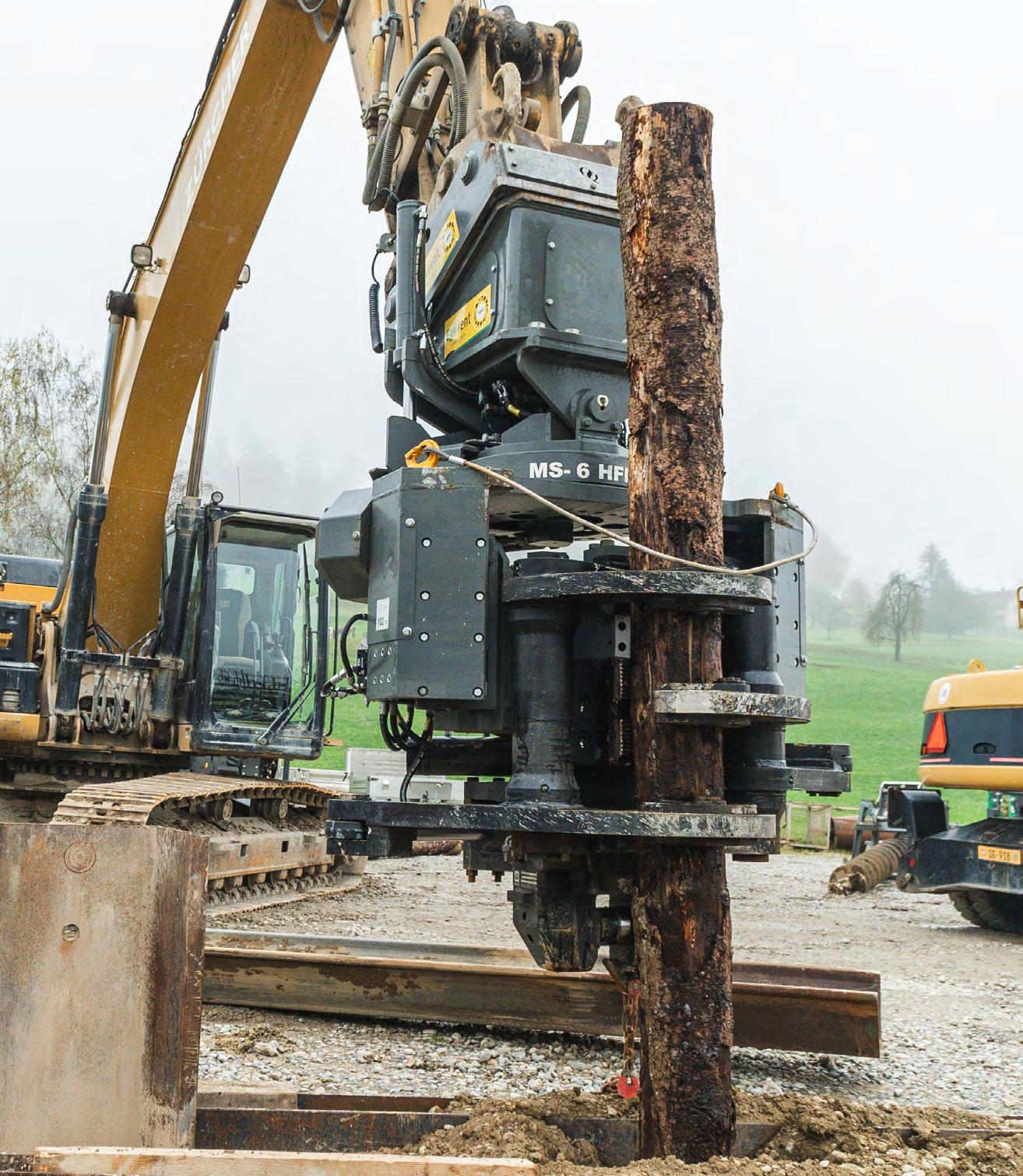

Vibroramme Seitengriff

Seitengrifframmen ermöglichen es, in einem Arbeitsgang das Rammgut aufzunehmen, einzuspannen und mittels Vibration in den Boden einzubringen. Insbesondere bei beengten Platzverhältnissen oder eingeschränkter Bauhöhe ist dies ein entscheidender Vorteil gegenüber herkömmlichen Vibrorammen, die von oben auf das Rammgut aufgesetzt werden müssen.

Die Seitengrifframmen lassen sich an nahezu jeden handelsüblichen Bagger anbauen. Die Energieversorgung erfolgt über die Baggerhydraulik; die Steuerung erfolgt über den Joystick des Baggers.

Technische Daten

Gewicht ohne Adapter, gesamt (inkl. untere Spannvorrichtung)

Gewicht ohne Adapter, dynamisch (inkl. untere Spannvorrichtung)

Vorteile

► Dank Dreh-/Schwenkvorrichtung und Seitengreifzange optimal für beengte Baustellen

► Ausgezeichnete Beweglichkeit bei höchster Zuverlässigkeit

► Robuste Seitengreifzange mit wenig beweglichen Teilen und hoher Klemmkraft

► Anbau an nahezu jeden handelsüblichen Bagger ohne Eingriff in die Hydraulik – dank intelligentem Steuerblock

► Vertikale Ausrichtung über integrierte Neigungsmessung und -anzeige

(inkl. Standardspannvorrichtung)

*Einstellung: HA = Hammer (einfachwirkend) / SC = Schere (doppelwirkend)

Zubehör zu Vibro-Baggeranbaugeräten

Rammengalgen

1.5 m 2

2.4 m 3.5

Der Rammengalgen dient als Verlängerung vom Baggerstiel zur Erzielung einer grösseren Reichweite. Alle Rammengalgen sind auch mit Lochbild erhältlich, damit die Schnellwechsleraufnahme verschraubt werden kann.

Rammglocke

Rammglocke für Stahlrohre

Durchmesser (mm)

Ø 135 / 155 / 195 mm (±3 mm)

Ø 236 / 260 / 300 mm (±3 mm)

Weitere Durchmesser auf Anfrage

Rammglocken werden beispielsweise für Holzpfähle oder verzinkte Stahlrohre eingesetzt.

Rammglocke

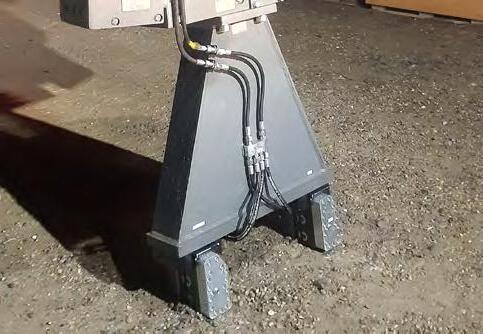

Rammenverlängerung

Verlängerung* 255 840 x 300 x 1'040

Für MS-3 HFB und MS-4 HFB SGL Rail geeignet * inkl. 2 Spannzangen MS-U 12 ► Materialdicke 0 - 15 mm oder 8 - 23 mm

►Spezial-Spannzangen

►Fussverlängerung, beispielsweise für Gleisbaueinsätze

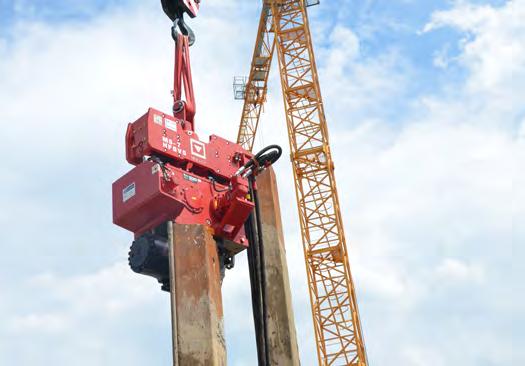

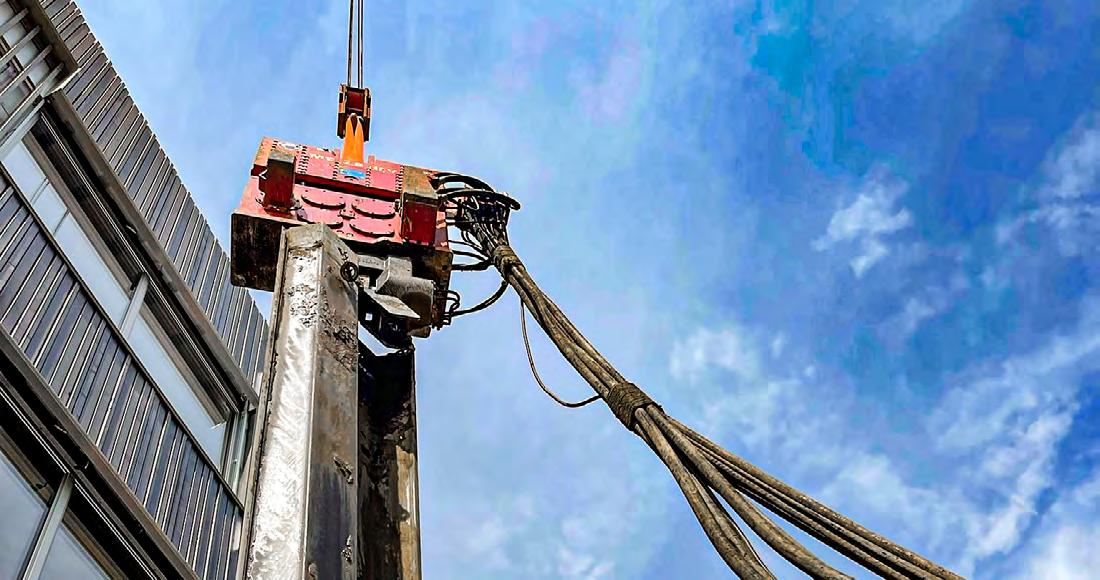

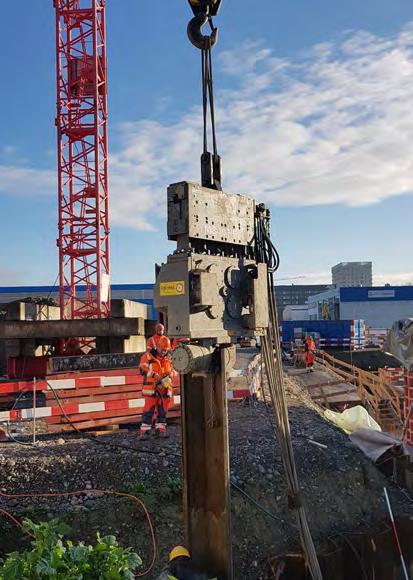

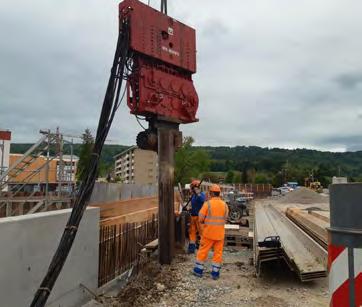

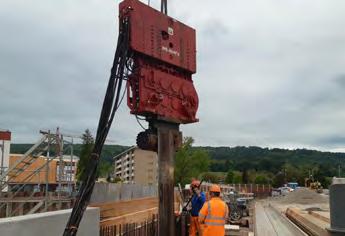

Vibroramme Freireiter

Vorteile

► Maximale, auf das Antriebsaggregat abgestimmte Leistung

► Einsatz in schwingungssensibler Umgebung

► Optimale Anpassung an die Bodenverhältnisse

► Schonender Betrieb für Trägergerät und Umwelt

► Mäkleranbau auf Anfrage

► Umfangreiches Sortiment an Spannvorrichtungen

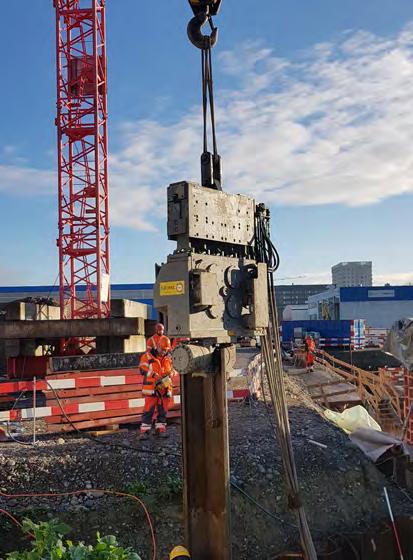

Im Unterschied zu den baggergeführten Vibrorammen-Arten ist der Freireiter unabhängig von einem Bagger als Trägergerät. Über eine Seilaufhängung wird er an einen Kran gehängt und hydraulisch über ein Antriebsaggregat angetrieben. Dadurch können nahezu unbegrenzte Rammgutlängen verarbeitet werden. Darüber hinaus bietet er sich an, wenn ein direktes Heranfahren an die Spundwandachse nicht möglich ist und Rammgut um Hindernisse herum eingebracht oder gezogen werden muss. Technische Daten

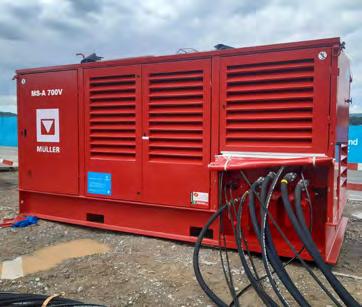

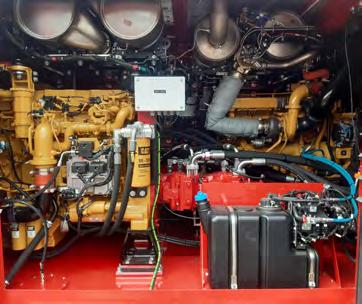

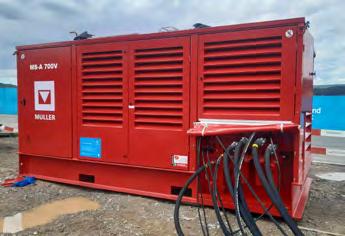

Antriebsaggregate

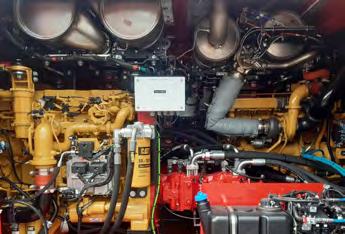

Die Antriebsaggregate der MS-A-Serie entsprechen den aktuellen Abgasvorschriften und zeichnen sich durch geringen Lärm- und Kraftstoffverbrauch aus. Die Steuerung erfolgt über Kabel- oder Funkfernbedienung. Arbeitsparameter und Maschinendaten können optional über ein Datenmodem per Fernabfrage online abgerufen werden. Robuste Bauweise, hohe Betriebszuverlässigkeit und ein umfangreiches Zubehörangebot runden das Produktportfolio ab.

Technische Daten Antriebsaggregate

EU Stufe V / EPA Tier 4 final Abgaszertifizierungen

Sonstige Abgaszertifizierungen

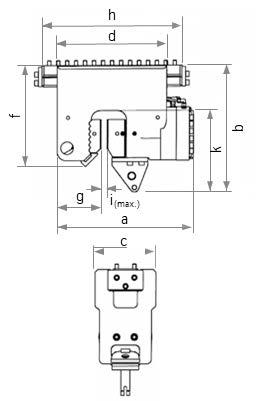

Spannvorrichtungen

Spannvorrichtungen verbinden das Rammgut – beispielsweise Profile, Pfähle, I-Träger oder Rohre – schwingungsfest mit dem Vibrator. Für Arbeiten von der Wand aus können Spannvorrichtungen um 90° gedreht werden. Adapterplatten ermöglichen verschiedene Anordnungen. Darüber hinaus stehen Überschlossbacken für Doppelbohlen sowie Radiusbacken für Rohrrammungen zur Verfügung.

Auswahlhinweis: Die Spannkraft der Spannvorrichtung muss mindestens das 1,2-Fache der Fliehkraft des Vibrators betragen.

Einsatzbereiche

► Als Einzel- / Doppelzangen für U- / Z-Profile, I-Träger und Rohre ► Sonderspannvorrichtungen für spezielle Aufgaben wie z. B. für Holzpfähle, Betonpfähle und Rohre mit kleinem Durchmesser

Technische Daten

Anordnung der Spannvorrichtung

Egli Zubehör - Ergänzungen für jeden Einsatz

Sicherheitsschäkel

Die Sicherheitsschäkel sind in verschiedenen Grössen erhältlich und eignen sich für das schnelle Aufnehmen des Rammgutes. Sie gewährleisten dabei sicheres und ergonomisches Arbeiten beim Aufstellen des Rammgutes.

Zubehör & Ersatzteile

Zugkraft kN 30 40 50

Gewicht kg 15 24 26

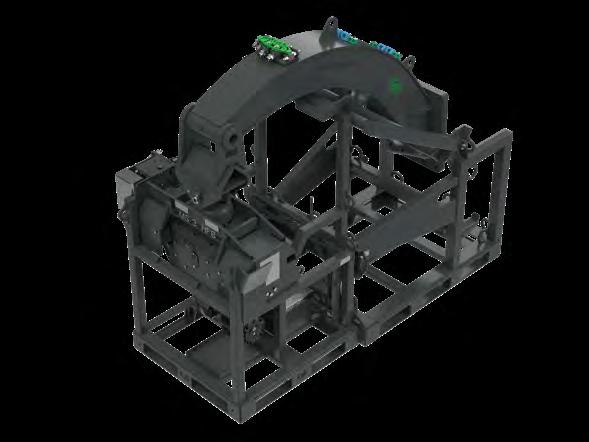

Egli Transportgestelle

Vorteile

► Doppelte Sicherung verhindert Öffnen unter Last ► Einfache Handhabung ► Geringes Gewicht

Sichere und wirtschaftliche Transportlösungen für diverse Anbaugeräte. Die Gestelle werden passgenau für die jeweiligen Geräte entwickelt und ermöglichen einen einfachen Umgang. Der Baustellenwechsel wird damit sicher und unkompliziert. Dank kompakter, modularer Bauweise und optimiertem Gewicht entfällt unnötiges Zusatzgewicht

Zugangsleiter

Wanne für Knebelkette

Auflage für Ramme

In der Höhe verstellbarer Auflagebügel für den Galgen

Zugang Stapler

Modulare Bauweise - ist auch ohne Galgenerweiterung erhältlich

Fach für Dokumentationen und Werkzeuge

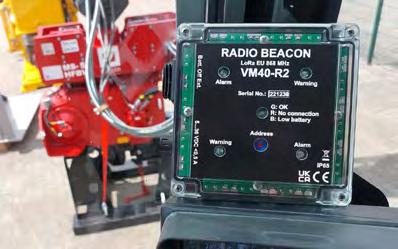

Schwingungswächter

Der Schwingungswächter VM40C dient zur automatischen Überwachung und Dokumentation von Erschütterungen zum Schutz umliegender Bauwerke. Er schafft Sicherheit auf der Baustelle und liefert eine lückenlose Dokumentation. Bei Überschreitung festgelegter Grenzwerte erfolgt die Alarmierung des Anwenders über eine zweifarbige Alarmleuchte oder per Mobilfunkmodem (SMS).
