Egli Betonbeisser
ausgeklügelte Technik für den effizienten Rückbau
Egli Betonbeisser –
Innovation und Qualität auf höchstem Niveau
Revolutionär im Rückbau/Abbruch
Der Egli Betonbeisser besteht aus einem Body und bis zu sechs austauschbaren Gebissen, die je nach Rückbauaufgabe eingesetzt werden können. Folgende Egli Betonbeisser-Grössen sind verfügbar:
XMB 0.9 für Bagger von 8 bis 15 t
XMB 1.6 für Bagger von 15 bis 25 t
XMB 2.8 für Bagger von 18 bis 30 t
XMB 3.7 für Bagger von 30 bis 50 t
XMB 5.4 für Bagger von 45 bis 85 t
Dieser Betonbeisser revolutioniert das bisherige RückbauKonzept: Es kann ein Arbeitsschritt eingespart werden!
Abbruch-Konzept klassisch
Feinanteil = nicht recyclebar, verursacht
Deponiekosten
Rückbau mit dem Betonbeisser
Brechen und Schneiden gleichzeitig
Brechergerechtes
Material
Rückbaumaterial wird zu RC-Koffermaterial oder für RC-Betonherstellung verwendet
1. Abbruch
2. Pulverisieren
3. Deponie
Recycelter Beton in der Baustoff-Kreislaufwirtschaft

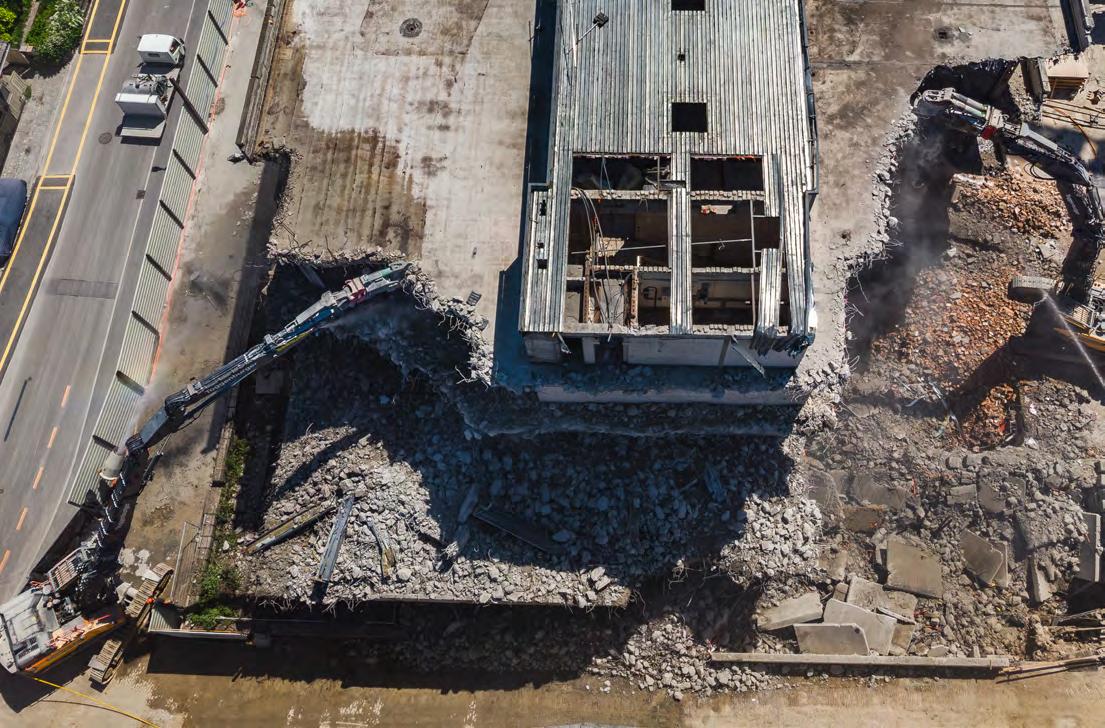

Geordneter Rückbau statt Abbruch
Gebäude, die am Ende ihres Lebenszyklus stehen, sind wertvolle Rohstofflager für unser Baustoffrecycling. Die anfallenden Materialien werden beim Rückbau getrennt und anschliessend nach den Regeln der Technik recycelt.
Bis zu 80% eines Bauwerks können so zurück in den Baustoffkreislauf statt auf eine Deponie gelangen. Der Baustoffkreislauf wird somit geschlossen und die Stoffe werden kontinuierlich wiederverwertet. Parallel werden wertvolle Rohstoffe und teurer Deponieraum eingespart.

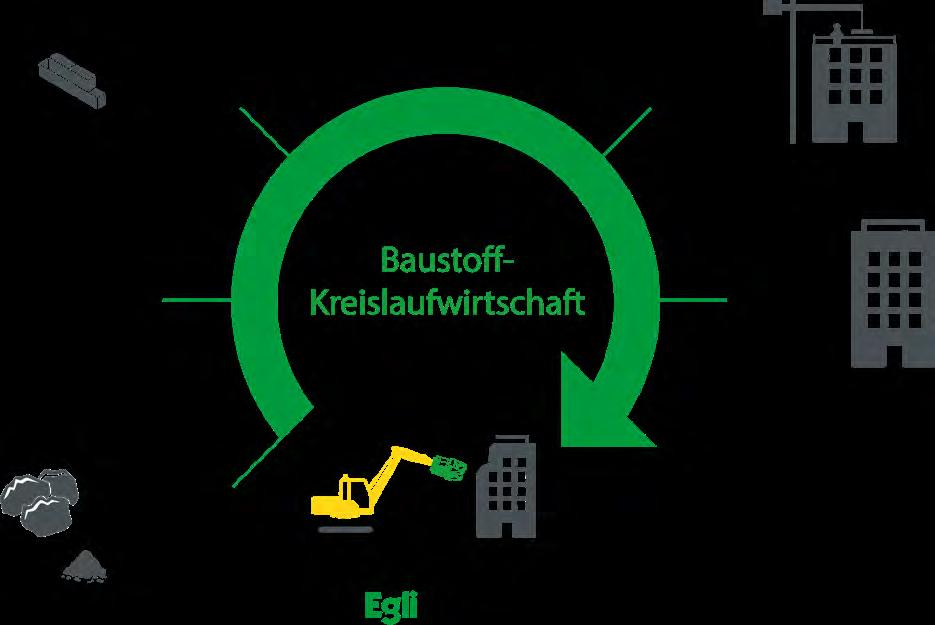

Der grüne Egli-Kreis steht für die Schonung natürlicher Ressourcen durch die Förderung von Baustoff-Recycling und die Verwendung von langlebigen Materialien.
Weitere Infos zum Thema Recycling:
Verband Baustoff Kreislauf SchweizKies-,

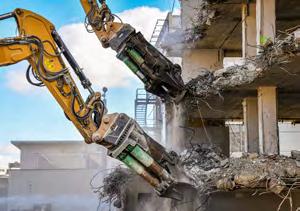

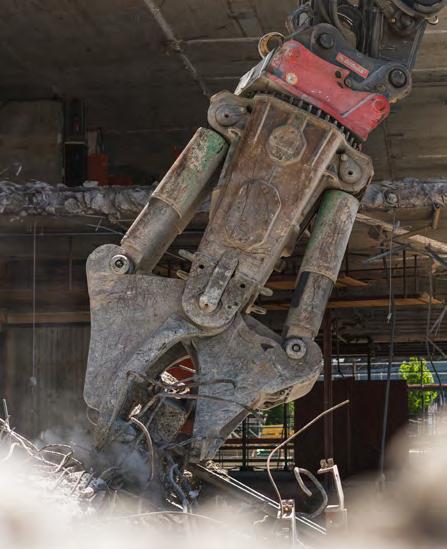

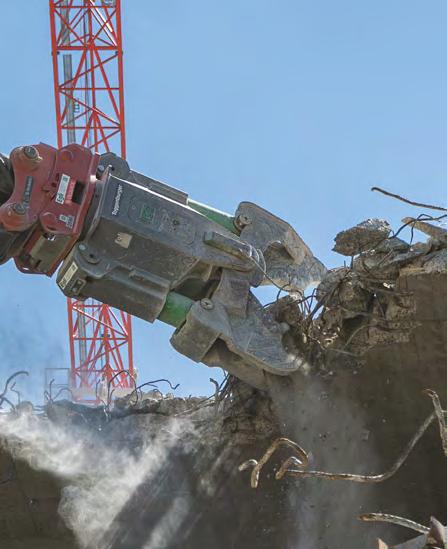

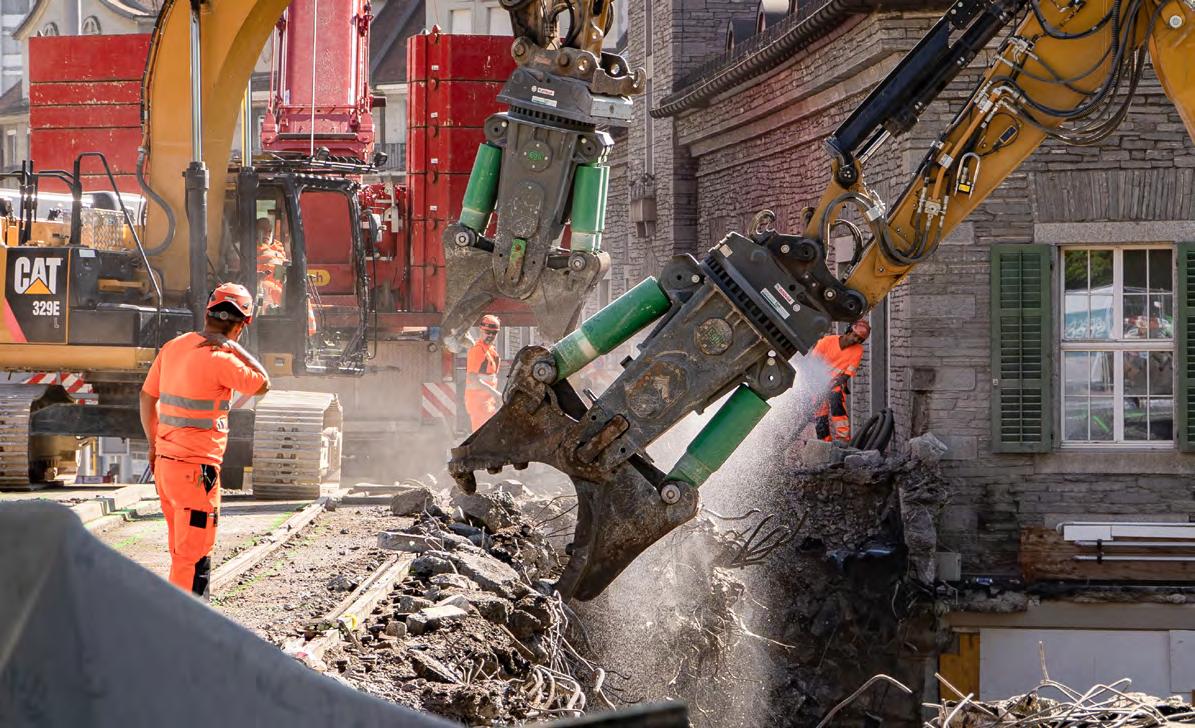

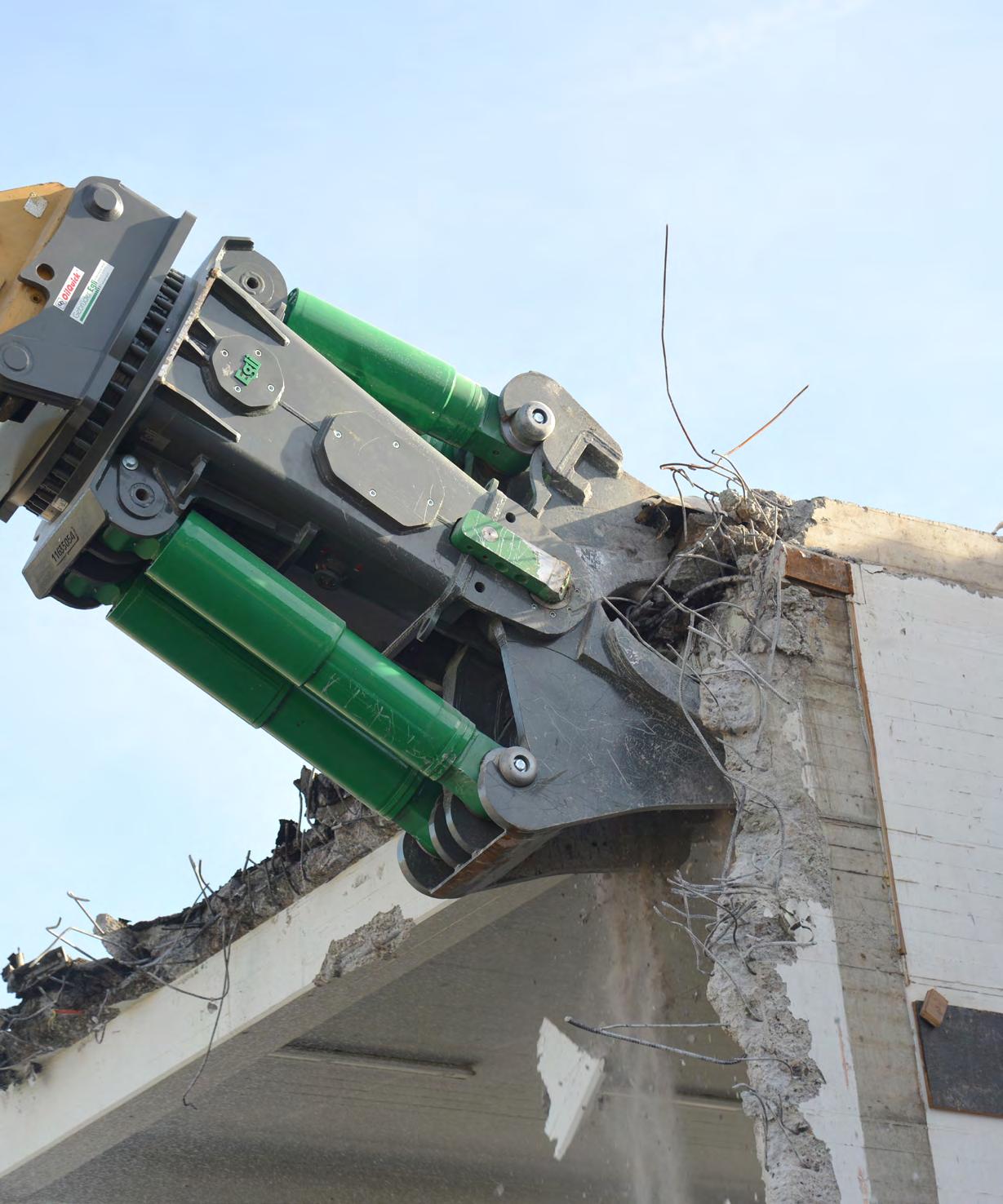

Betonbeisser Einsatz
Qualität, die überzeugt:
► Über 30 Jahre Erfahrung
► Herstellung durch die Gebrüder Egli Maschinen AG
► Komponentenherstellung in der Schweiz und in Europa
► Patentiertes hydraulisches Gebiss-Wechselsystem von der Fahrerkabine aus gesteuert*
► Gebisswechsel in ca. 2 Minuten*
*Modell 1.6, 2.8, 3.7 und 5.4
► 1989 Erfindung des richtungsweisenden Kastengebisses von Thomas Ostermeyer, welches durch die Gebrüder Egli weiterentwickelt und perfektioniert wurde.
Rückbau: Brechen und Schneiden gleichzeitig Für den optimalen Biss wurde die Form des Bionic-Gebisses aus der Natur adaptiert. Damit ist das Brechen und Schneiden gleichzeitig auf allen drei Seiten möglich.
Vorbild Natur: Beisskraft von Hyänen mit ca. 9'000 Newton

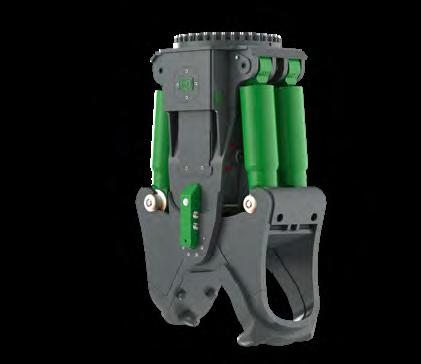

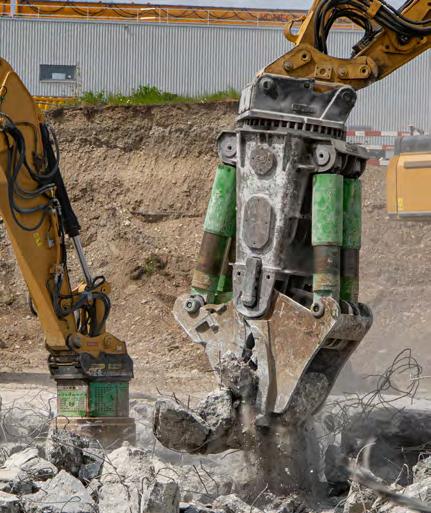

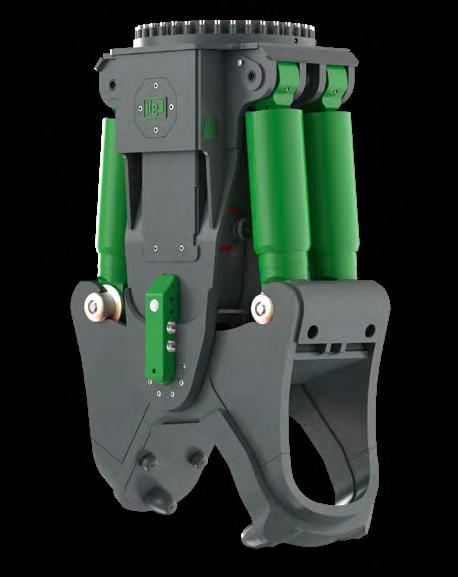

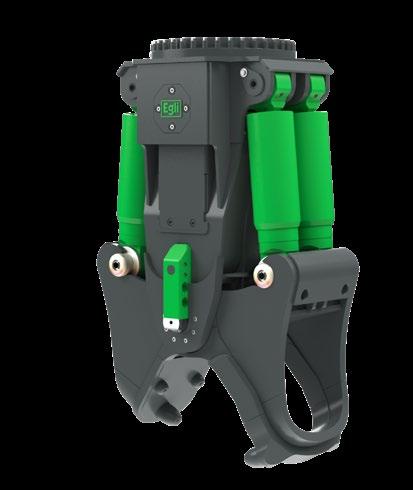

Betonbeisser XMB 5.4 mit Bionic-Gebiss
Ihr Vorteil als unser Kunde Bei Bedarf stellen wir Ihnen während der Revision ein Überbrückungsgebiss zur Verfügung.

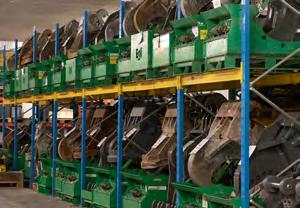

Egli rent Sortiment
Recycling-Prozess im Fokus
Um die Baustoff-Kreislaufwirtschaft voran zu bringen, hat die Gebrüder Egli Maschinen AG mit dem mehrfach patentierten Egli Betonbeisser, eines der innovativsten Rückbaugeräte zur Herstellung von hochwertigstem Beton-Rohmaterial geschaffen.
Dank ausgeklügelter Konstruktion der verschiedenen Gebisse wird eine deutlich grössere Ausbeute und höhere Materialqualität erzielt. Dieser wertvolle Rohstoff kann direkt dem Recycling-Kreislauf zugeführt werden und muss nicht als Bauschutt auf Deponien entsorgt werden.
Betonbeisser XMB 5.4 mit Bionic-Gebiss

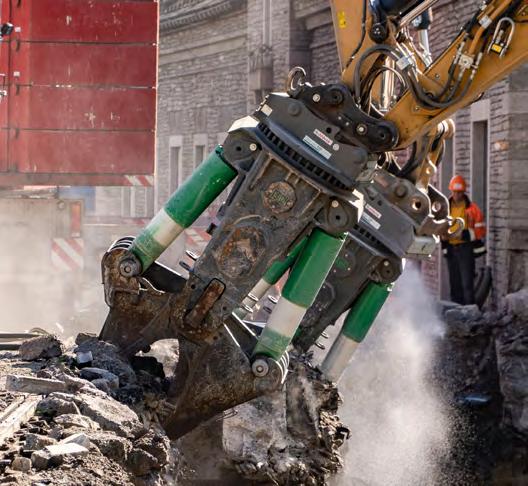

Betonbeisser XMB 1.6 mit MultiCut-Gebiss
Die Merkmale auf einen Blickstarke Leistung mit grosser Ausbeute

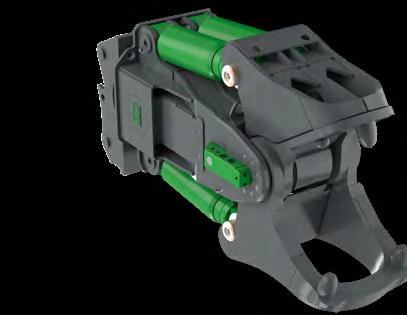

Aufbau
Das Scheren-Power-Paket ist so aufgebaut, dass alle technischen Einrichtungen und Funktionen geschützt angeordnet sind:
- komplettes Ölmanagement
- Wechselhydraulik mit Sicherheitsschaltung
- Drehantrieb mit Getriebeuntersetzung und automatischer Freischaltung unter Last
- Gebiss nach Wahl
Multi-Gebiss-Funktion (ab S. 10)
> Bionic-Gebiss (Abbildung)
> TriPod-Gebiss
> Stahl-Gebiss
> Pulverisier-Gebiss
> MultiCut-Gebiss
> Pfahl-Gebiss
Power Paket
> Komplett geschützte Hydraulikzylinder
> Speedfunktion für das Schliessen
> Drehwerkfreischaltung während dem Beissvorgang unter Last zum Schutz des Geräts und des Baggers
> Nachspannung der Verriegelung während dem schliessen vom Gebiss
2 1 3
Hydraulischer Gebiss-Wechsel in ca. 2 Minuten
Während Abbruch- und Rückbauarbeiten stösst man immer wieder auf unterschiedliche Material- und Dimensionssituationen, die eine andere Schere erfordern. Beim Egli Betonbeisser muss lediglich das Gebiss gewechselt werden.
► Reduzierte Verschleisskosten
Dank passendem Gebiss für jede Arbeit
► Brechergerechtes Material
Eisen auf Länge zugeschnitten, keine weitere Bearbeitung vor dem Brecher nötig
► Extrem geringer Feinanteil Grössere Ausbeute und hohe Materialqualität
► Anbau ans Trägergerät
Der Betonbeisser kann mit allen gängigen Wechslersystemen an das Trägergerät angebaut werden. Beim OilQuick®-Schnellwechslersystem geschieht dies mit komplett geschützter Innenverschlauchung.
Egli BetonbeisserTechnische Daten
* Betonbeisser-Body mit Bionic-Gebiss, ohne Adapterplatte
Betonbeisser mit Bionic-Gebiss und OilQuick®Adapterplatte mit Innenverschlauchung
Body komplett aus hochfestem Feinkornstahl
Zylinder Zylindertechnik mit 100%-igem Zylinderschutz
Gebiss warmfester Hochleistungs-Verschleissstahl
Brechzähne mit aufgeschweisstem Hartauftrag gepanzert und Wolfram-Spitzen bestückt
Schnellwechselhydraulik hydraulisch und patentiert (XMB 0.9: Gebisswechsel nur manuell möglich)
Abb.: XMB 3.7
Egli BetonbeisserKompakte Leistung für flexible Einsätze

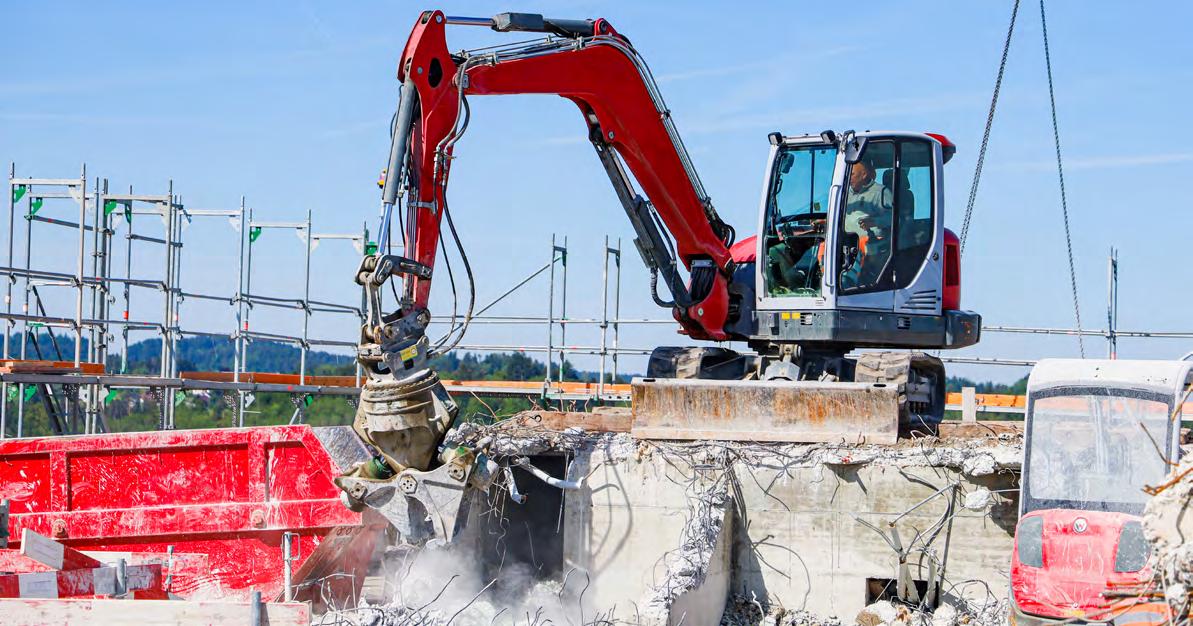

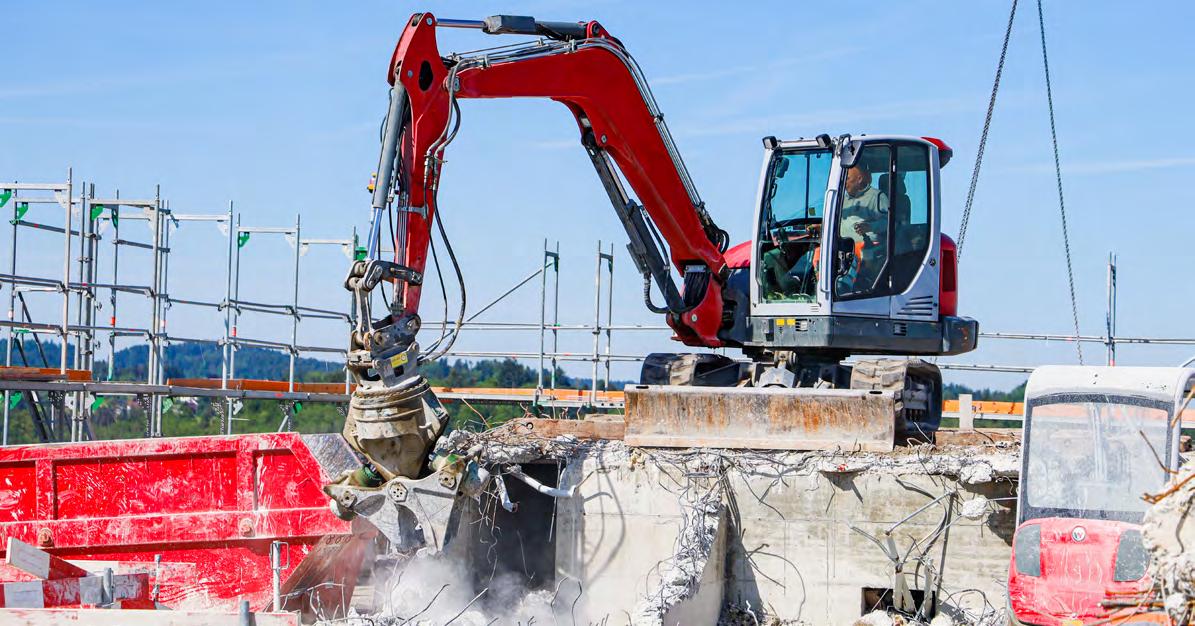

Fehlt der Platz für grosse Abbruchmaschinen, ist der «Top-Down»Rückbau eine geeignete und sichere Methode.
Der Betonbeisser XMB 0.9, welcher für die Baggerklassen 8 - 15 Tonnen bestimmt ist, überzeugt mit seiner äusserst kompakten Bauweise und seiner enormen Beisskraft.
Der entstehende Bauschutt wird mit dem Kran auf den Boden gehievt und von dort aus zur Weiterverarbeitung abtransportiert.
► Vorteile
> Im beengten städtischen Umgebungen kann präzise gearbeitet werden ohne umliegende Gebäude zu beschädigen
> Es müssen keine aufwendigen Schutzvorrichtungen platziert werden
> Wiederverwendbare Materialen können gezielt rückgewonnen werden.
> Durch diese kontrollierte Vorgehensweise werden Lärm- und Staubemissionen in der Umgebung reduziert.
Baggersäge

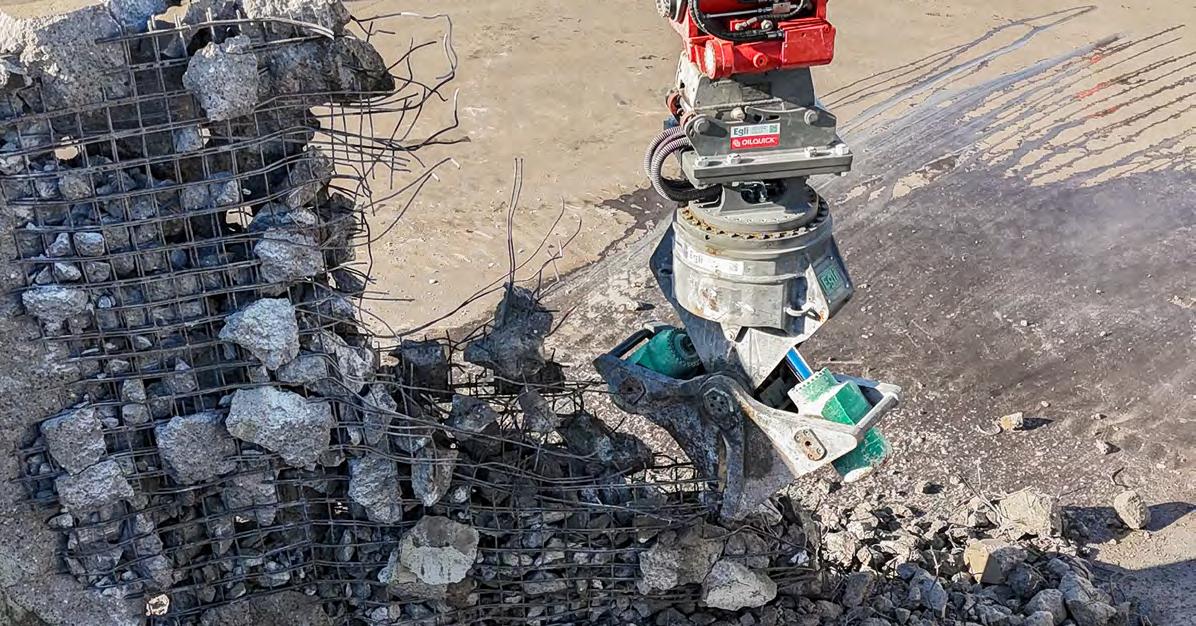

Pfahlkopfbearbeitung dank Felsfräse und Betonbeisser
mit Pfahl-Gebiss
Bei Neubauten werden häufig armierte Betonpfähle eingesetzt. Durch diese Betonpfähle können die Lasten des Bauwerks auf den Untergrund übertragen werden.
Die übergrossen Pfähle müssen auf das Sollmass eingekürzt werden.
Pfahlkopfbearbeitung mit der herkömmlichen Methode
Betonbeisser mit Pfahl-Gebiss Einsatz YouTube-Video
Der Pfahlkopf bildet die Schnittstelle zwischen Pfahl und der Bauwerkskonstruktion.
Pfahlkopfbearbeitung mit der Felsfräse und dem Pfahl-Gebiss
Zunächst werden die Pfahlköpfe mit einem Kleinbagger mit Hydraulikhammer eingekürzt.
2
Im Anschluss werden diese von Hand mit einem Bohrhammer auf das Sollmass eingekürzt.
1
► Nachteile
> Armierungseisen werden oft ungünstig verbogen.
> Im Schnitt muss 3 Stunden pro Pfahl aufgewendet werden.
> Die Arbeitssicherheit mit dem Bohrhammer ist oftmals kritisch.
Haben Sie schon gewusst?
Die Betonbeisser mit den verschiedenen Gebissen sowie die Felsfräsen können bei Egli gemietet werden. Egli rent Sortiment
2
Übergrosse Pfähle werden durch den Einsatz einer Felsfräse gekürzt und innerhalb des Armierungskorbes auf die Solltiefe ausgefräst. Die übrigbleibende Krone wird durch den Betonbeisser mit dem Pfahl-Gebiss präzise abgetragen, bis der gesamte Korb freigelegt ist.
► Vorteile
> Im Schnitt sind knapp 40 Minuten pro Pfahl nötig. Die Pfahlkopfbearbeitungszeit kann um ca. 80% verringert werden.
> Die Gefahr von verkrümmten oder abgebrochenen Armierungseisen reduziert sich auf ein Minimum.
> Der Einsatz dieser Geräte ist erschütterungsarm für den Pfahlkopf, sodass die Strukturen des Betons nicht beschädigt werden.
Egli GebisseFlexibel und unglaublich bissig
Maximale Effizienz mit dem Multi-Gebiss-Konzept
Dank des sogenannten «Gebiss-Konzepts », lässt sich das Grundgerät mit bis zu sechs verschiedenen Gebissen für individuelle Einsätze ausstatten.
Mit dem einfachen und schnellen Gebisswechsel kann das Gebiss flexibel an die Bedürfnisse des jeweiligen Rückbaus angepasst werden. Dank unserem zuverlässigen Egli Service sind abgenutzte Gebisse im Nu wieder einsatzbereit! (Infos siehe Seiten 14 - 15 )
Bionic-GebissTechnische Daten
► Merkmale
> Patentierte kontinuierliche Schneidgeometrie
> Mit einem Biss wird der Beton auf allen drei Seiten gebrochen und gleichzeitig die Bewehrungseisen brechergerecht geschnitten.
> Es benötigt keine Schneidmesser. Diese Schneidfunktion übernimmt eine einfach zu regenerierende Schneidkante.
> Dank der besonderen Gebissform ist der Verschleiss wesentlich geringer.
► Ihre Vorteile
> Durch den daraus resultierenden sukzessiven Schnitt, in Verbindung mit den Hochleistungszylindern, steht eine Leistung zur Verfügung, die sonst nur durch eine wesentlich grössere konventionelle Schere realisierbar wäre.

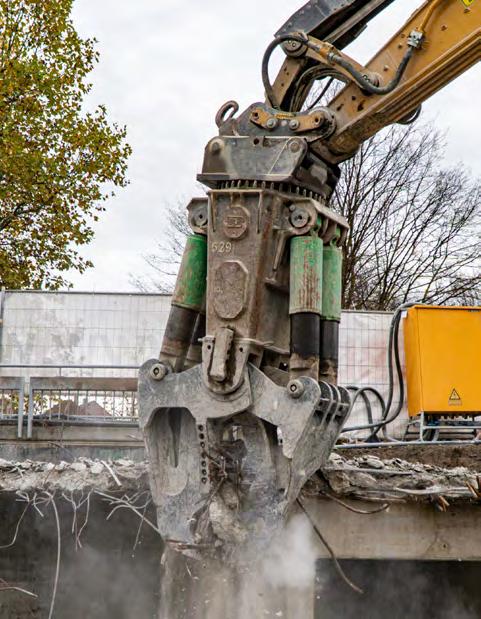

Pfahl-GebissTechnische Daten
► Merkmale
> Die Bewehrung bleibt vollständig intakt – keine verbogenen oder abgerissenen Eisen.
> Die Bearbeitung verhindert unkontrollierte Risse und Abplatzungen am Pfahlkörper und reduziert damit das Risiko späterer Bauschäden.
> Kein Einsatz von Abbauhämmern in engen oder gefährlichen Bereichen.
> Weniger körperliche Belastung, geringere Vibrations einwirkung und ein insgesamt sichereres, angenehmeres Arbeiten.
► Ihre Vorteile
> Die mechanische Bearbeitung mit dem Pfahl-Gebiss ist deutlich schneller und sauberer als herkömmliche Methoden, das reduziert den Arbeitsaufwand und senkt die Kosten.

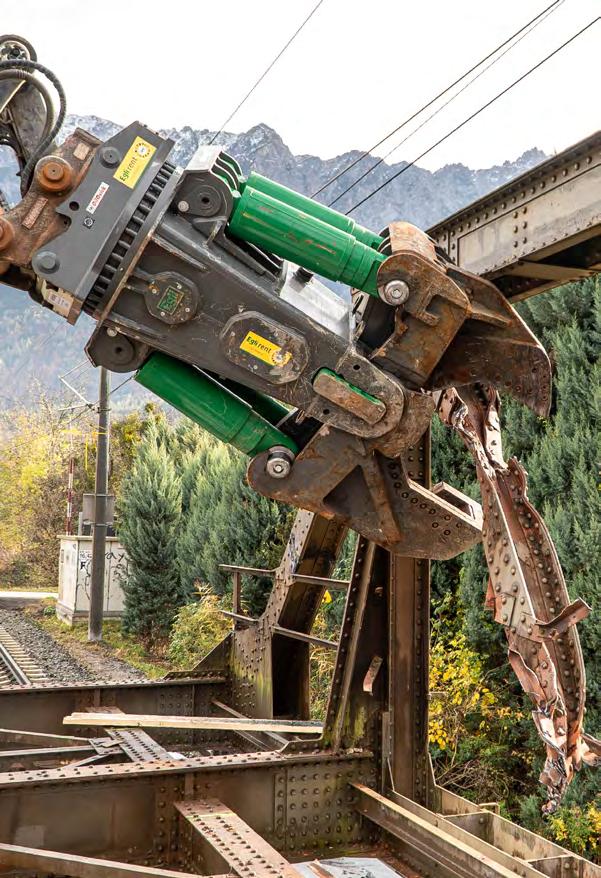

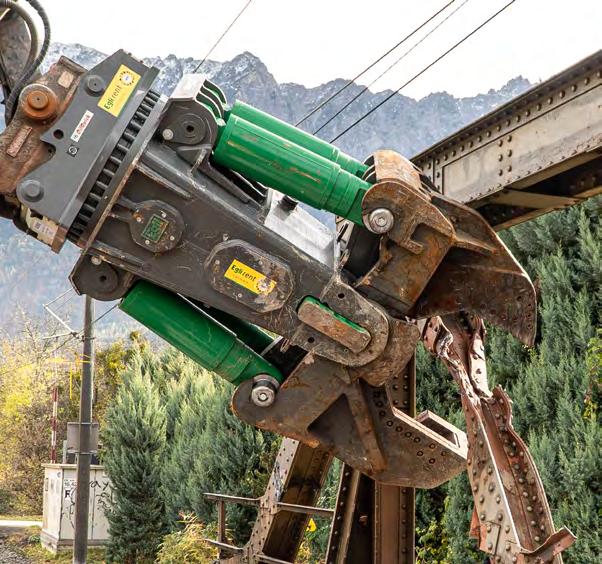

Stahl-GebissTechnische Daten
► Merkmale
> Hauptschneide mit Gegenschneide im vorderen Bereich
► Ihre Vorteile
> Die stabile Gestaltung und Form des Gebisses in Verbindung mit der Kraft aus den Hochleistungszylindern ermöglicht jederzeit das Einstechen und Durchstechen des Materials.
Leistungsparameter Stahlgebiss
I-Träger IPB-Träger U-Stahl Quadrat-profil Rechteck-profil
Max. Zugfestigkeit des zu schneidenden Stahls: 500 N/mm2
TriPod-Gebiss -
Technische Daten
► Merkmale
> Drei Zähne für eine stabile Positionierung beim Brechvorgang
> Massiver Hauptbrechzahn, der das Eindringen und Brechen garantiert
> Idealer Zahnwinkel zum Brechen von grösseren Mauerstärken
► Ihre Vorteile
> Zum Vorbrechen von grösseren Betonstärken (z.B. Unterzüge, Fundamente), die nicht mehr mit dem Bionic-Gebiss bearbeitet werden können.
> Abbauhammer-Ersatz im Fundamentrückbau
> Lärmreduktion
> Kosteneinsparnis
MultiCut-GebissTechnische Daten
► Merkmale
> Starker Kiefer mit Brechzähnen im inneren Bereich für schwere Brecharbeiten
> Zahnspitzen für Sortierarbeiten
> Schneidkanten mit austauschbaren Messern zum Schneiden von Armierungseisen
► Ihre Vorteile
> Die multifunktionale Konstruktion ermöglicht einen hocheffizienten Einsatz im Mischabbruch oder auch bei der Pfahlkopfbearbeitung.

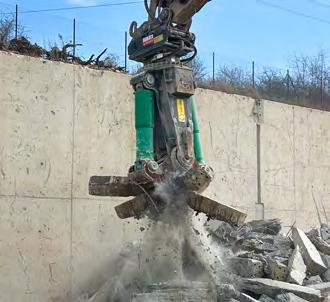

Pulverisier-GebissTechnische Daten
► Merkmale
> Keine Gebissüberschneidung, Armierungen und Spannkabel bleiben unbeschädigt.
► Ihre Vorteile
> Pulverisieren von grobem Abbruchmaterial direkt auf der Baustelle.
> Bauteile, die überwiegend aus Stahl bestehen, wie beispielsweise Stützen, können problemlos freigelegt werden.
Effizienter
5 Gebiss zurück auf Baustelle
4 Gebiss frisch aufgearbeitet
6 Betonbeisser-Einsatz
Kosten- und EnergieEinsparung durch Verschleissreduktion & Mehrleistung pro m3/h.
Gebissrevision YouTube Video

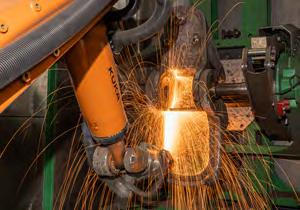

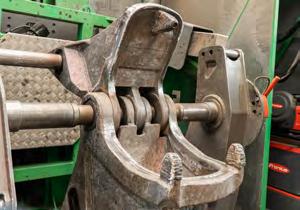

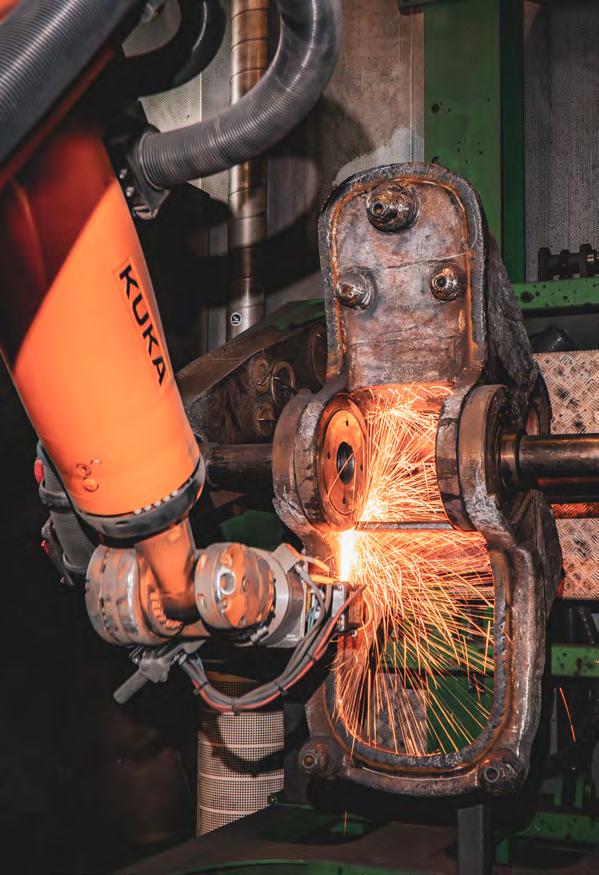

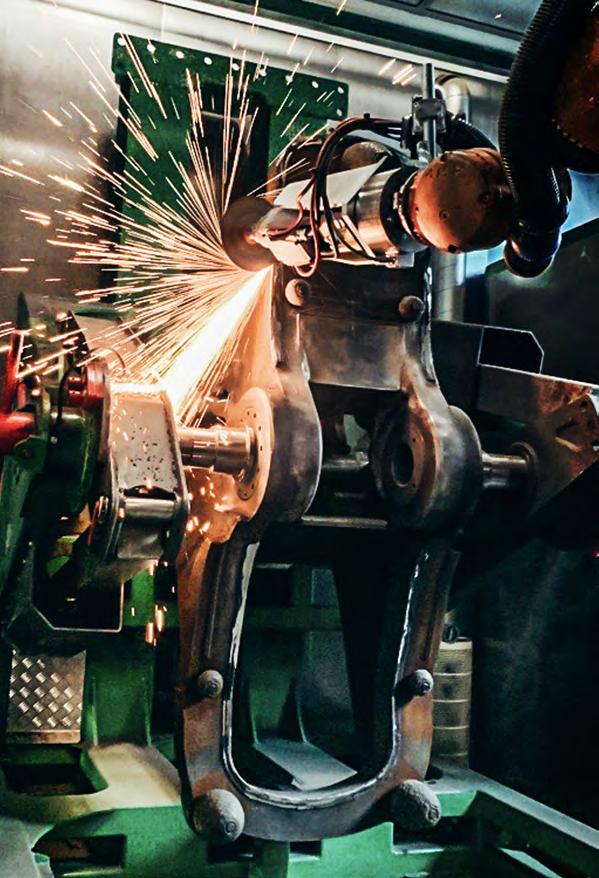

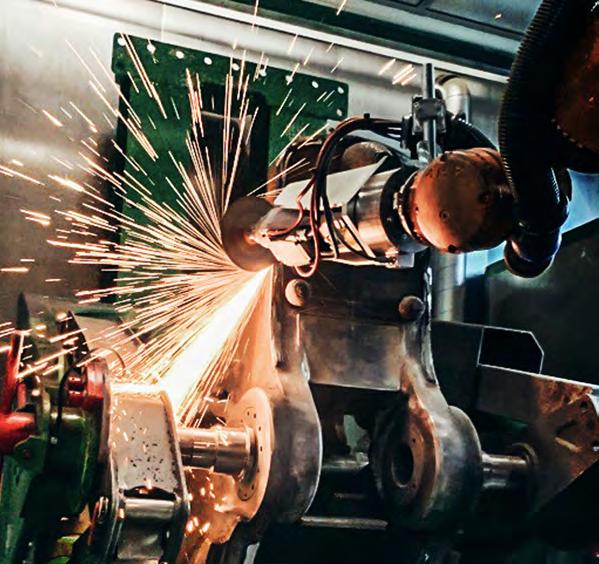

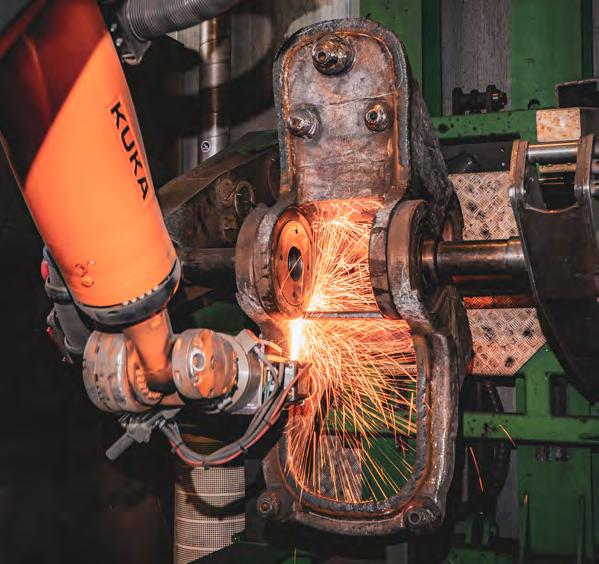

3 Gebiss-Aufarbeitung

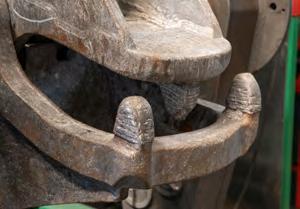

1 Gebiss verschlissen
2 Lieferung Ersatzgebiss und Austausch auf der Baustelle
Für jede Situation das richtige Gebiss
Hydraulischer Gebisswechsel in ca. 2 Minuten
(Manuelle Umschaltung am Betonbeisser von « Arbeit» zu « Wechseln» nötig)
Gebisswechsel: YouTube-Videoanleitung

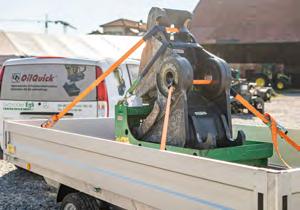

Transportgestell
(für alle Gebisstypen erhältlich)
► Gebisse verschmutzen weniger
► Idealer Aufnahmewinkel für Gebisswechsel
► Praktisches Dokumentenrohr
► Integriertes Fach mit Metall-Bolzen für Gebisswechsel
Wechselvorgang
Die ständige Einsatzbereitschaft ist gewährleistet: Dank der Austauschbarkeit der Gebisse wird das Grundgerät nicht blockiert. Das eine Gebiss steht im Einsatz und das andere wird in unserer Schlosserei regeneriert. Eine detaillierte Beschreibung zum Wechseln der einzelnen Gebisse entnehmen Sie bitte aus der aktuellen Egli Betonbeisser Kurzanleitung.
