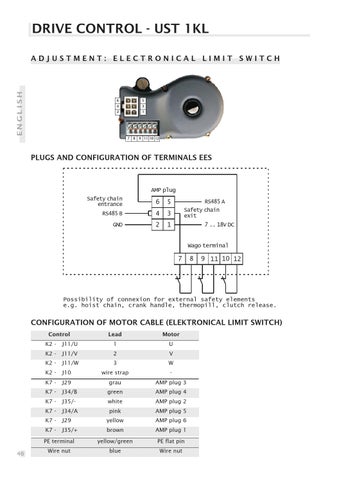

DRIVE CONTROL - UST 1KL
ENGLISH
ADJUSTMENT: ELECTRONICAL LIMIT SWITCH
6
5
4
3
2
1
7
8
9 11 10 12
PLUGS AND CONFIGURATION OF TERMINALS EES
AMP plug Safety chain entrance
6
5
RS485 B
4
3
GND
2
1
RS485 A Safety chain exit 7 .. 18V DC
Wago terminal
7
8
9 11 10 12
Possibility of connexion for external safety elements e.g. hoist chain, crank handle, thermopill, clutch release.
CONFIGURATION OF MOTOR CABLE (ELEKTRONICAL LIMIT SWITCH) Control
46
Lead
Motor
K2 -
J11/U
1
U
K2 -
J11/V
2
V
K2 -
J11/W
3
W
K2 -
J10
wire strap
-
K7 -
J29
grau
AMP plug 3
K7 -
J34/B
green
AMP plug 4
K7 -
J35/-
white
AMP plug 2
K7 -
J34/A
pink
AMP plug 5
K7 -
J29
yellow
AMP plug 6
K7 -
J35/+
brown
AMP plug 1
PE terminal
yellow/green
PE flat pin
Wire nut
blue
Wire nut
