MAGAZIN
FlexiForce Egyetem

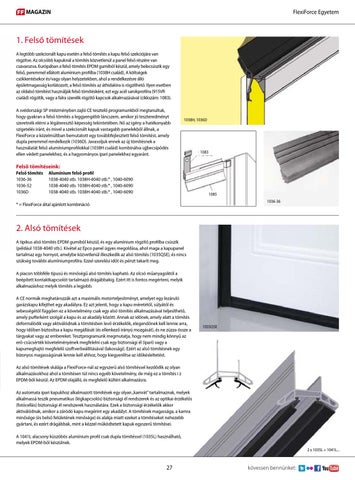

1. Felső tömítések A legtöbb szekcionált kapu esetén a felső tömítés a kapu felső szekciójára van rögzítve. Az olcsóbb kapuknál a tömítés közvetlenül a panel felső részére van csavarozva. Európában a felső tömítés EPDM gumiból készül, amely belecsúszik egy felső, peremmel ellátott alumínium profilba (1038H család), A költségek csökkentésekor és/vagy olyan helyzetekben, ahol a rendelkezésre álló épületmagasság korlátozott, a felső tömítés az áthidalóra is rögzíthető. Ilyen esetben az oldalsó tömítést használják felső tömítésként, ezt egy acél sarokprofilra (915VR család) rögzítik, vagy a falra szerelik rögzítő kapcsok alkalmazásával (cikkszám: 1083). A svédországi SP intézményben zajló CE tesztelő programunkból megtanultuk, hogy gyakran a felső tömítés a leggyengébb láncszem, amikor jó teszteredményt szeretnék elérni a légáteresztő képesség tekintetében. Nő az igény a hatékonyabb szigetelés iránt, és mivel a szekcionált kapuk vastagabb panelekből állnak, a FlexiForce a közelmúltban bemutatott egy továbbfejlesztett felső tömítést, amely dupla peremmel rendelkezik (1036D). Javasoljuk ennek az új tömítésnek a használatát felső alumíniumprofilokkal (1038H család) kombinálva ujjbecsípődés ellen védett panelekhez, és a hagyományos ipari panelekhez egyaránt.
1038H, 1036D
1083
Felső tömítéseink: Felső tömítés 1036-36 1036-52 1036D
Alumínium felső profil 1038-4040 stb. 1038H-4040 stb.* , 1040-6090 1038-4040 stb. 1038H-4040 stb.* , 1040-6090 1038-4040 stb. 1038H-4040 stb.* , 1040-6090
1085 1036-36
* = FlexiForce által ajánlott kombináció
2. Alsó tömítések A tipikus alsó tömítés EPDM gumiból készül, és egy alumínium rögzítő profilba csúszik (például 1038-4040 stb.). Kivétel az Epco panel ügyes megoldása, ahol maga a kapupanel tartalmaz egy hornyot, amelybe közvetlenül illeszkedik az alsó tömítés (1035QSE), és nincs szükség további alumíniumprofilra. Ezzel szerelési időt és pénzt takarít meg. A piacon többféle típusú és minőségű alsó tömítés kapható. Az olcsó műanyagoktól a beépített kontaktkapcsolót tartalmazó drágábbakig. Ezért itt is fontos megérteni, melyik alkalmazáshoz melyik tömítés a legjobb. A CE normák meghatározzák azt a maximális motorteljesítményt, amelyet egy lezáruló garázskapu kifejthet egy akadályra. Ez azt jelenti, hogy a kapu méretétől, súlyától és sebességétől függően ez a követelmény csak egy alsó tömítés alkalmazásával teljesíthető, amely pufferként szolgál a kapu és az akadály között. Annak az időnek, amely alatt a tömítés deformálódik vagy aktiválódnak a tömítésben levő érzékelők, elegendőnek kell lennie arra, hogy időben biztosítsa a kapu megállását (és ellenkező irányú mozgását), és ne zúzza össze a tárgyakat vagy az embereket. Tesztprogramunk megmutatja, hogy nem mindig könnyű az erő-csúcsérték követelményének megfelelni csak egy biztonsági él (ipari) vagy a kapumeghajtó megfelelő szoftverbeállításával (lakossági). Ezért az alsó tömítésnek egy bizonyos magasságúnak lennie kell ahhoz, hogy kiegyenlítse az időkésleltetést.
1035QSE
Az alsó tömítések skálája a FlexiForce-nál az egyszerű alsó tömítéssel kezdődik az olyan alkalmazásokhoz ahol a tömítésen túl nincs egyéb követelmény, de még ez a tömítés i z EPDM-ből készül. Az EPDM olajálló, és megfelelő kültéri alkalmazásra. Az automata ipari kapukhoz alkalmazott tömítések egy olyan „kamrát” tartalmaznak, melyek alkalmassá teszik pneumatikus (légkapcsolós) biztonsági él rendszerek és az optikai érzékelős (fotócellás) biztonsági él rendszerek használatára. Ezek a biztonsági érzékelők akkor aktiválódnak, amikor a záródó kapu megérint egy akadályt. A tömítések magassága, a kamra minősége (és belső felületének minősége) és alakja miatt ezeket a tömítéseket nehezebb gyártani, és ezért drágábbak, mint a kézzel működtetett kapuk egyszerű tömítései. A 1041L alacsony küszöbös alumínium profil csak dupla tömítéssel (1035L) használható, melyek EPDM-ből készülnek. 2 x 1035L + 1041L...
27
