KENÉ KAPCHIY - CENTRO CULTURAL DE ARTES ESCÉNICAS Y PLASTICAS

Titulo Original: Centro de cultural " "

Universidad Cesar Vallejo Facultad de Ingeniería y Arquitectura Catedra del Hombre y su Contexto Docente: Arq Luisa E Chafloque

Copyright - Carlos J Fernández

FLORES

Estudiante de arquitectura de la universidad Cesar Vallejo, me encuentro en el cuarto ciclo de la carrera. Nací en la ciudad de Tocache y actualmente me encuentro viviendo en la ciudad de tarapoto. Se utilizar programas de renderizado, programas de modelado y CAD.

CARLOS JOEL FERNANDEZ

CCONTENIDOS ONTENIDOS

País, provincia, distrito, zona de estudio.

Plano indicando zonas construidas, zonas de espacios públicos y verdes.

ANALISIS DE TERRENO PARAMETROS URBANOS

Emplazamiento, topografía, asoleamiento, vientos

PDU

Áreas de influencia, equipamientos

Densidad poblacional, usuario y flujo

Flujo vehicular, flujo peatonal

Posibles accesos al centro de artes, zona de estacionamiento ,etc

Idea rectora, zonificación, Flujograma

UBICACIÓN UBICACIÓN

Ubicación Ubicación

Análisisdeubicacióndelugar:

Este continente posee de una superficie territorialde17825894km²,esconsiderado unodeloscontinentesmasvariadosenflora yfauna

Habitantes: 441millones

218millones 223millones

Atractivos:

Amazonia(Brasil,Perú)

2 maravillas del mundo (Perú, Brasil)

IslasGalápagos(Ecuador)

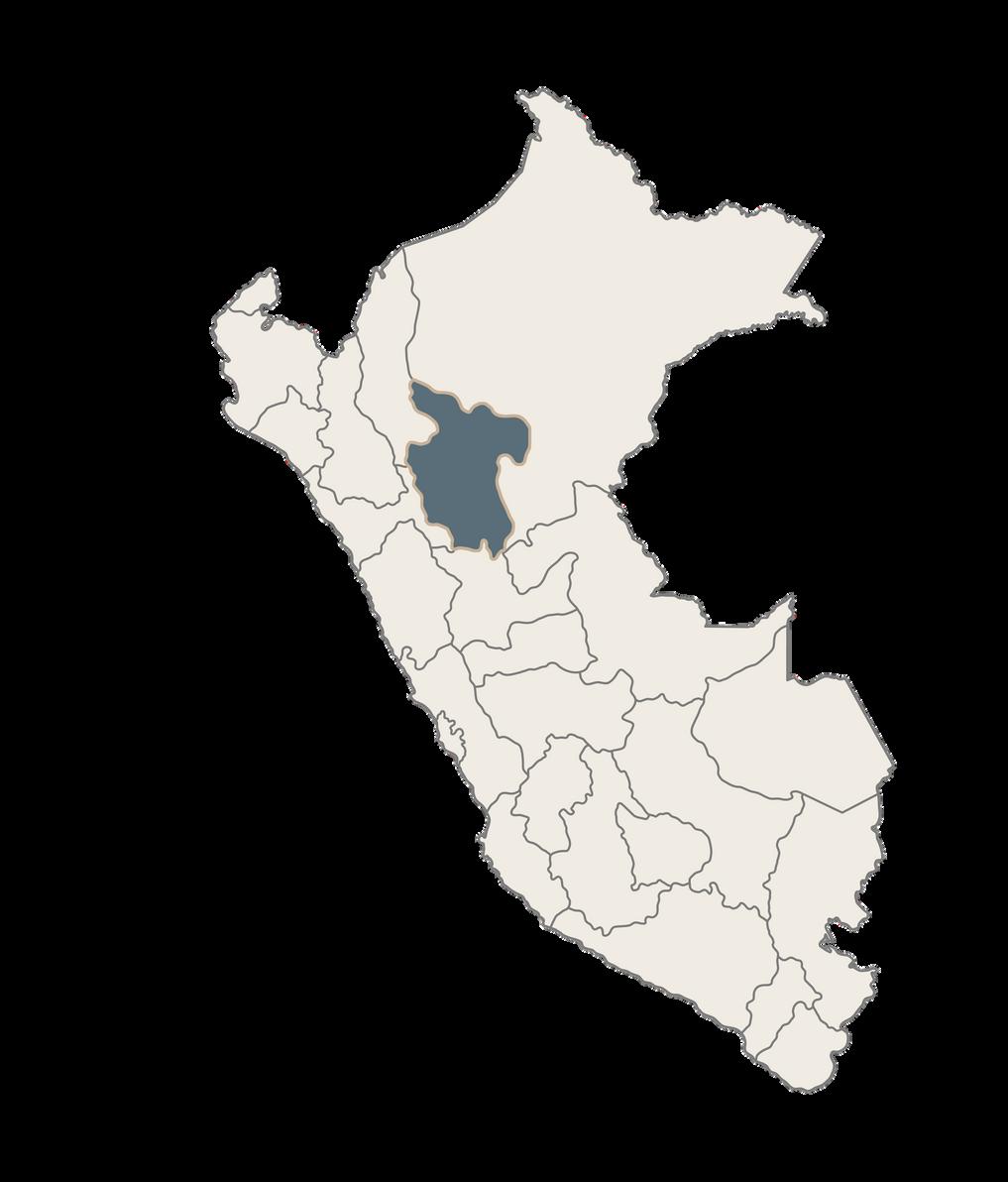

CONTINENTE: AMERICADEL SUR PAIS: PERÚ

Un país con presencia de mucha flora y fauna, teniendo como idioma principal el castellanes y distintas lenguas nativas del país,elpaísposeeunasuperficieterritorial de 1285216km2

Habitantes: 33millones

Atractivos:

17millones 16millones Costa Sierra Selva

LORETO SANMARTIN UCAYALI HUANUCO ANCASH LALIBERTAD CAJAMARCA LAMBAYEQUE PIURA LIMA PASCO JUNIN

MADREDEDIOS

CUZCO APURIMAC HUANCAVELICA ICA AYACUCHO PUNO AREQUIPA MOQUEGUA TACNA AMAZONAS

BELLAVISTA ELDORADO HUALLAGA LAMAS MARISCALCACERES MOYOBAMBA PICOTA RIOJA SANMARTIN TOCACHE

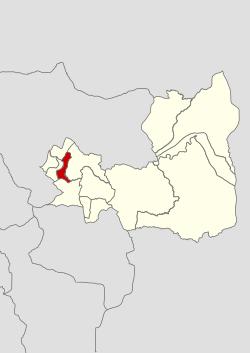

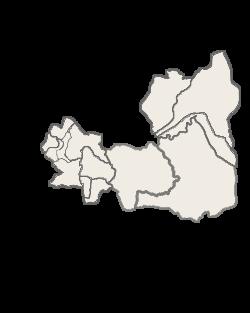

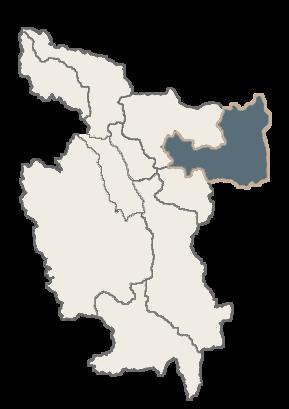

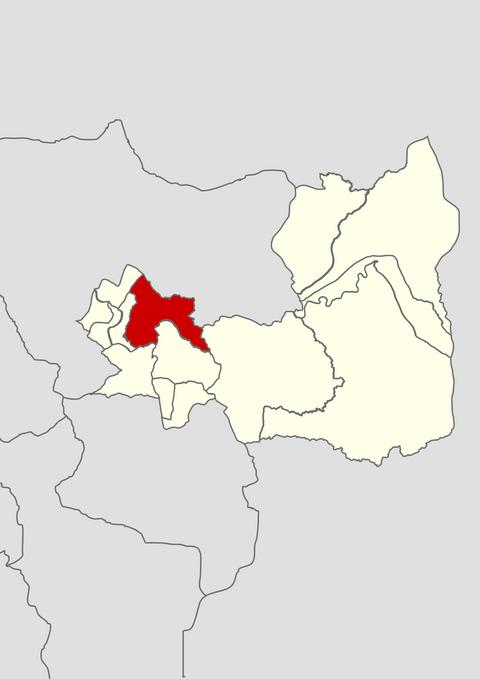

Análisisdeubicacióndelugar: PROVINCIA: SANMARTIN

La provincia de San Martin es una de las diez que conforman el departamento de San Martín, tiene una superficie territorial de 51,253 km²

Habitantes: 218 074 mil

Atractivos:

52,7% 73,3% El castillo de lamas Catarata de ahuashiyacu Laguna Sauce

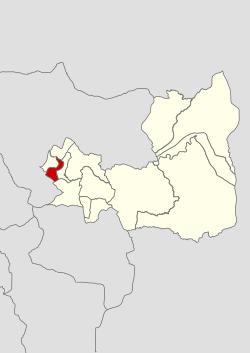

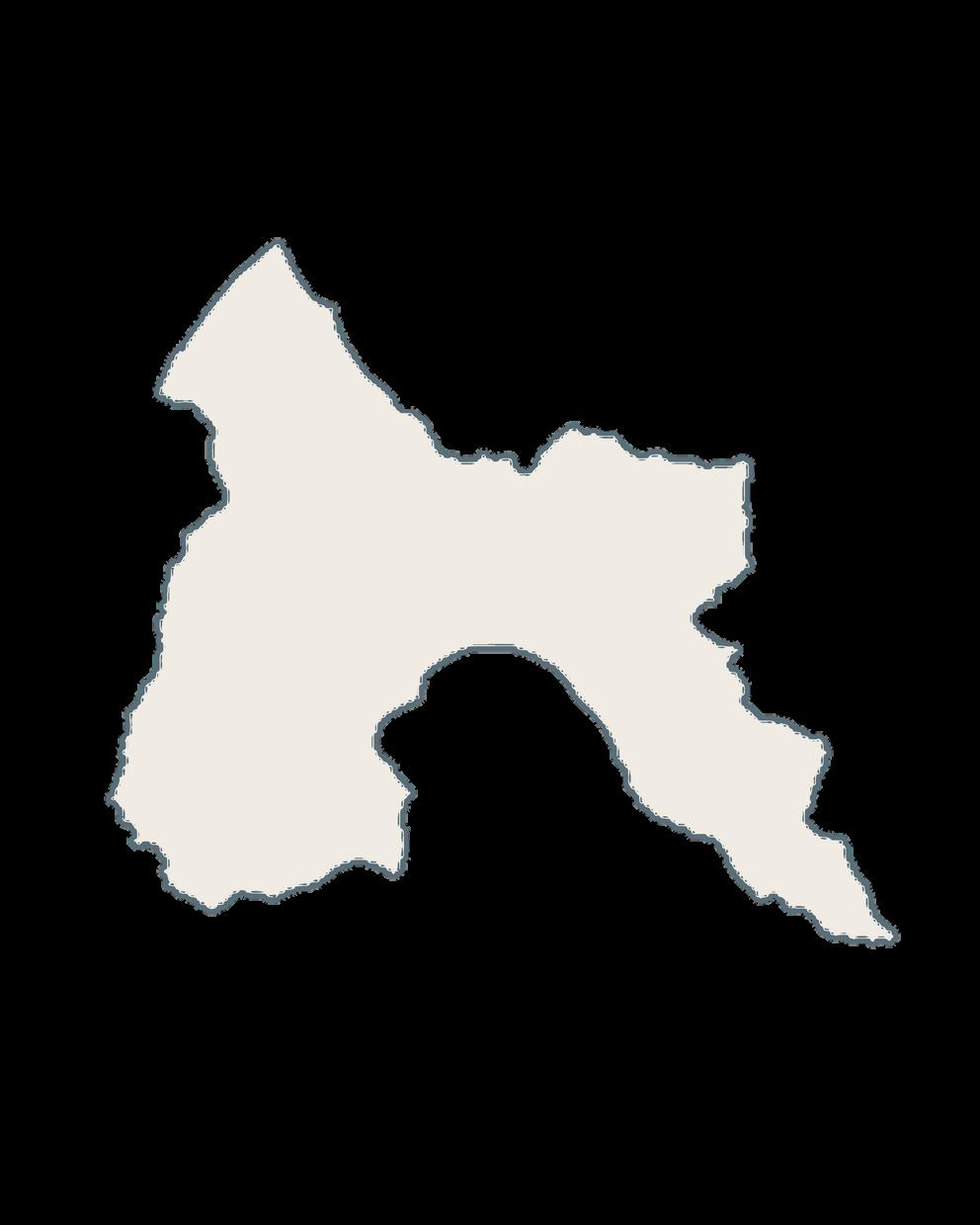

DISTRITO: BANDADE SHILCAYO

Este continente posee de una territorial de 17 825 894 considerado uno de los contine variadosenflorayfauna

Habitantes: 43481mil

Atractivos:

50,50% 49,50% Plaza de armas de la Ba shilcayo

superficie km², es entes mas nda de

E S T U D I O D E L U G A R E S T U D I O D E L U G A R

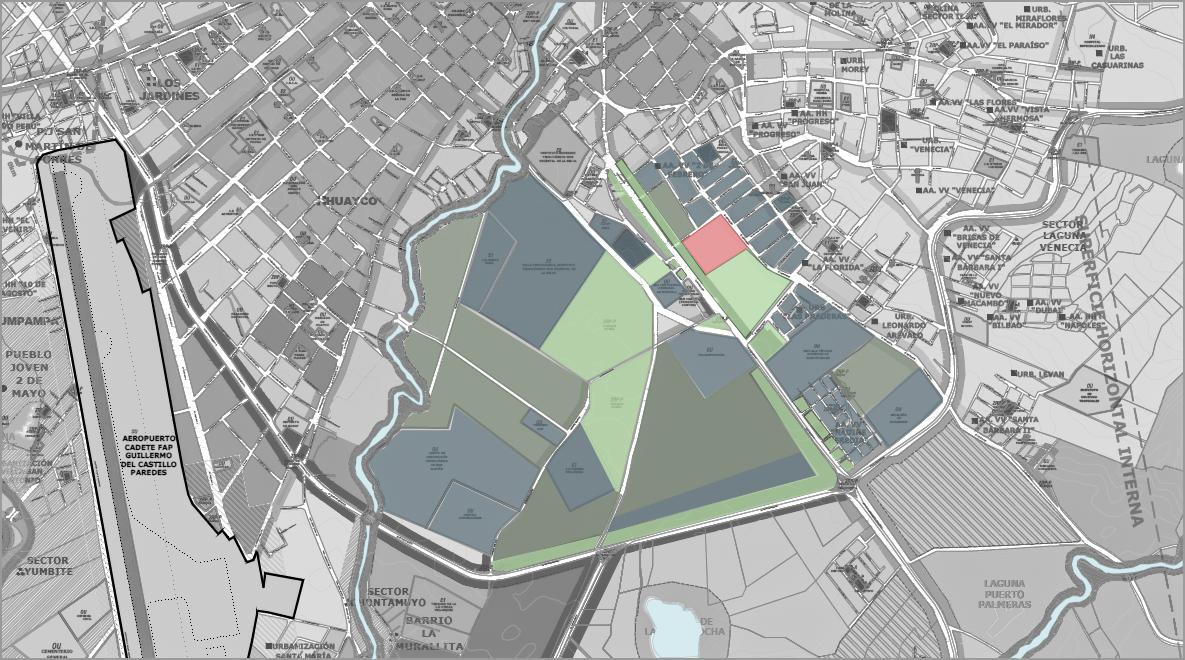

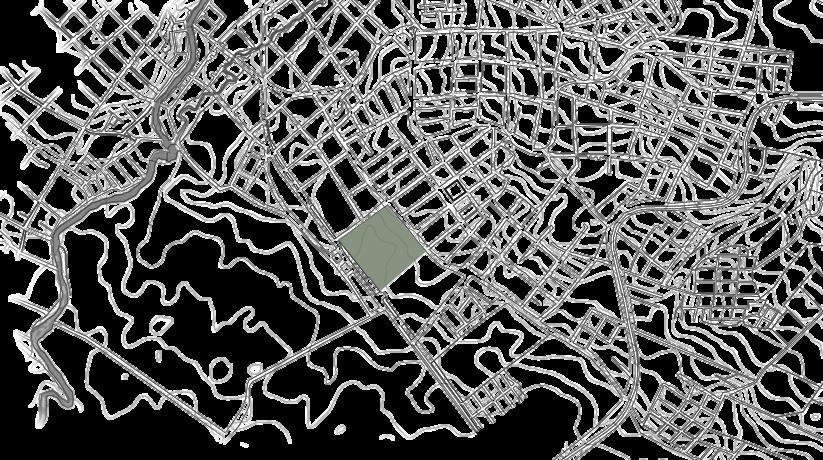

Estudio de lugar Estudio de lugar

Espacios

Leyenda

Tiposdeespacios

Espacios llenos (construidos)

Espacios verdes publicos

Espacios verdes forestales

Espacio de agua

Usos

A N A L I S I S D E T E R R E N O A N A L I S I S D E T E R R E N O

Análisis de terreno Análisis de terreno

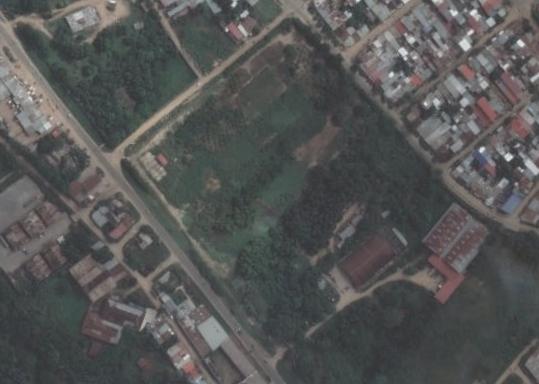

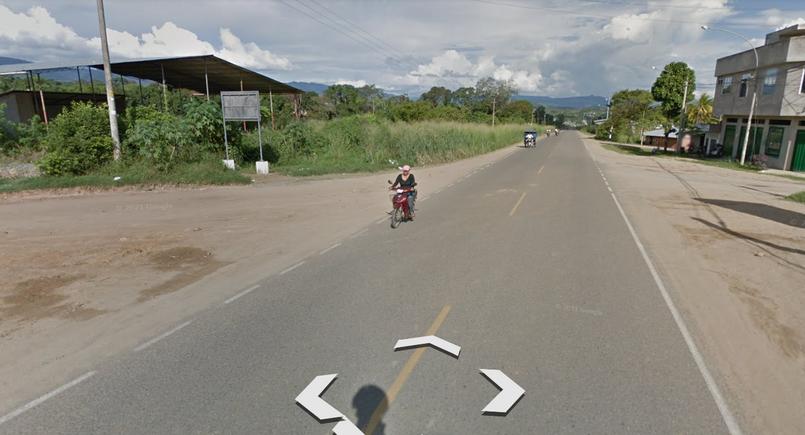

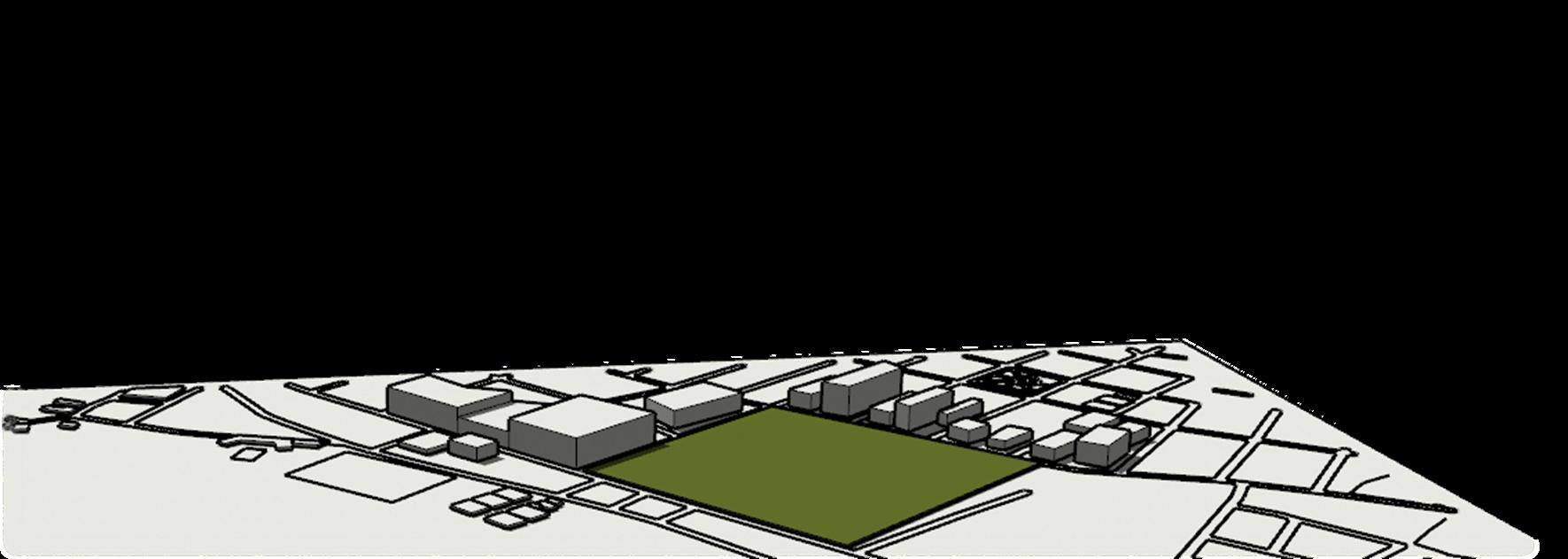

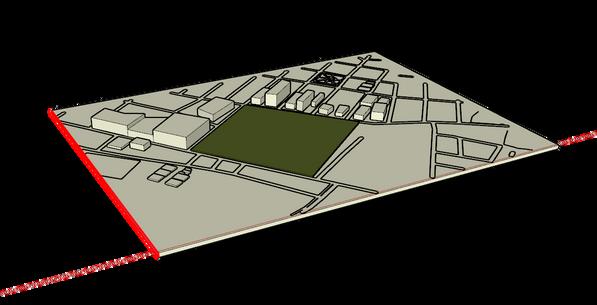

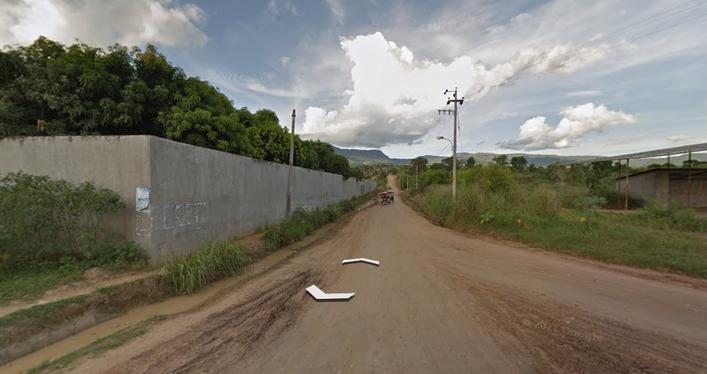

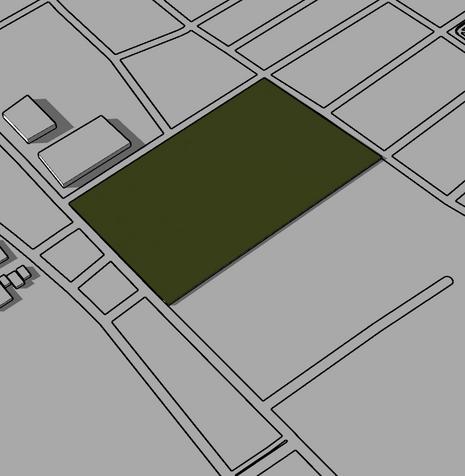

Emplazamiento

Ubicación exacta: Emplazamiento: Vialidad: Vegetación: Servicios basicos:

Fernando Belaunde Terry

Fernando Belaunde Terry

Fernando Belaunde Terry

Hay presencia de vegetación, ya que no tiene áreas construidas dentro.

Cuenta con los servicios básicos: Agua, luz, desagüe.

Áreas

Medidas Perimétricas

El terreno cuenta con 4 hectáreas, es un terreno bastante amplio, y seraá tiene de medidas perimétricas:

Frontal: 221.82

Trasera: 213.76

Lateral derecho: 171.39

Lateral derecho: 170.73

Área construida Área libre

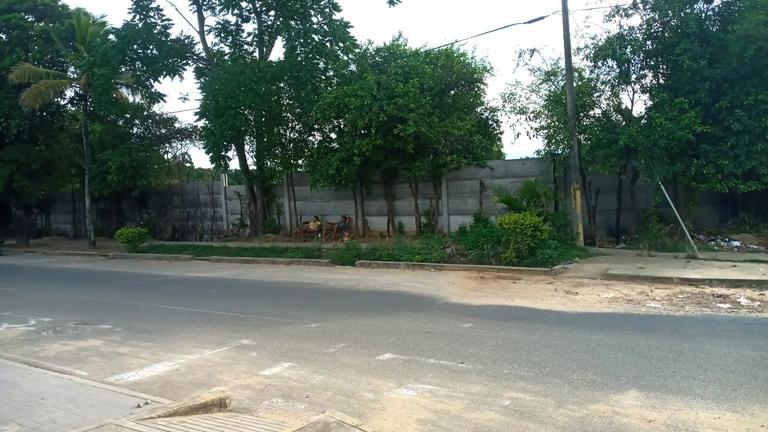

El terreno se encuentra completamente libre y sin presencia de áreas construidas.

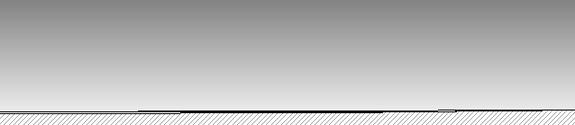

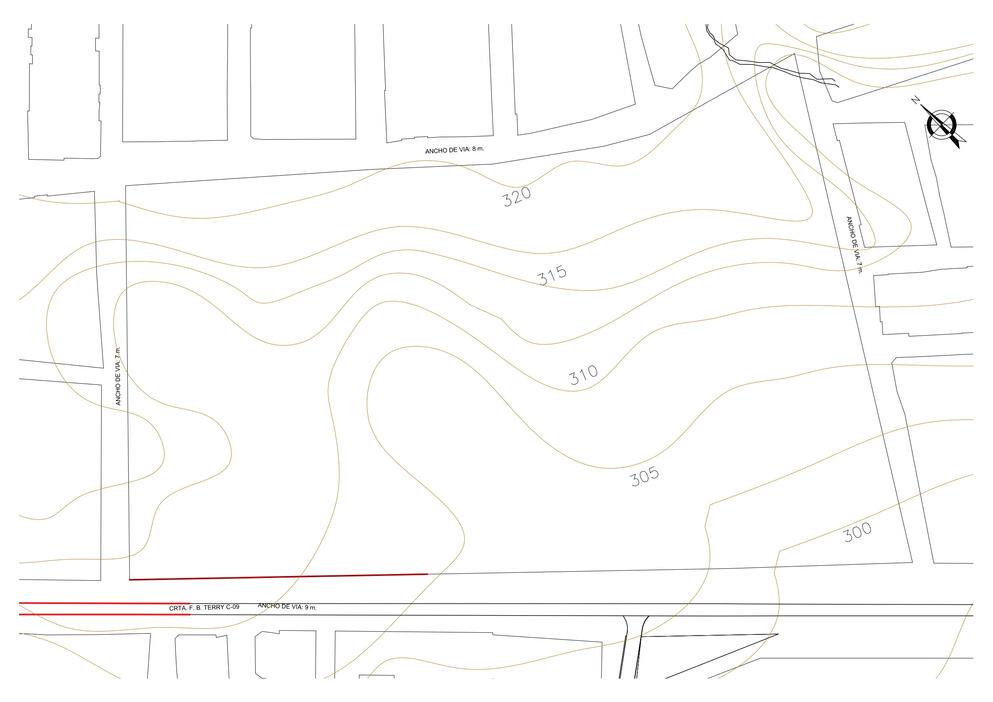

Topografia

El terreno de escogido de 4 hectáreas cuenta con una pequeña pendiente casi imperceptible. Esta pequeña pendiente podría ser aprovechada para el desarrollo del proyecto

Análisis de terreno Análisis de terreno

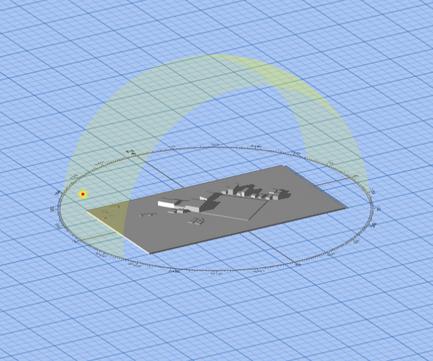

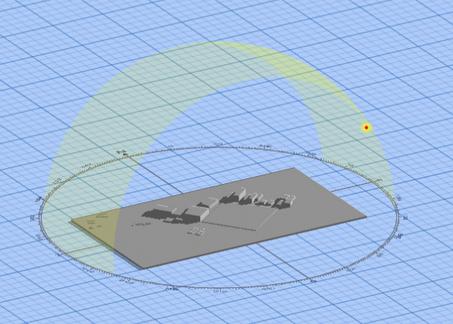

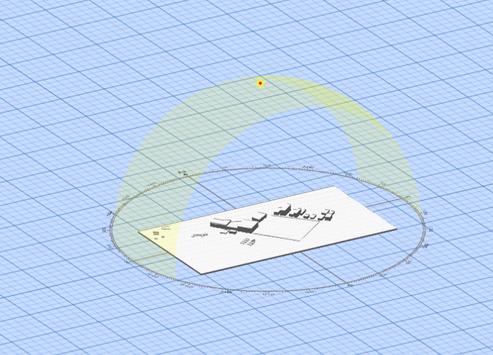

AAsoleamiento soleamiento

Mañana

El sol se eleva por el este a las 6:00 aproximadamente

Mediodía

Al medio día el sol se encuentra en su punto mas alto, exactamente sobre nuestras cabezas.

Tarde

Al final del día el sol se esconde por el oste a las 6:00 pm, por el lado contrario que se eleva.

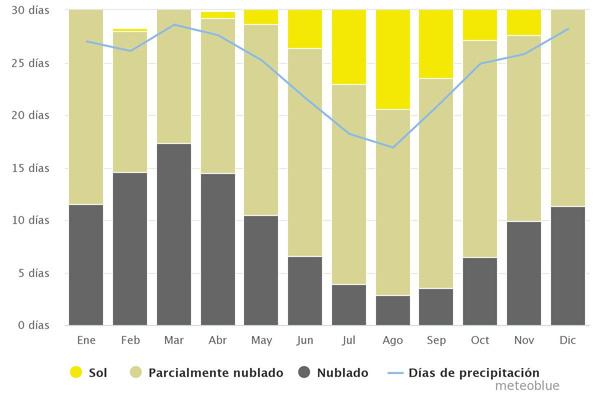

Clima en la ciudad de Tarapoto

El clima en Tarapoto es muy ligado a la zona geográficamente a la selva alta del Perú, puesto que comparte las montañas de la sierra, pero también cuenta con un clima tropical característica de la región selva.

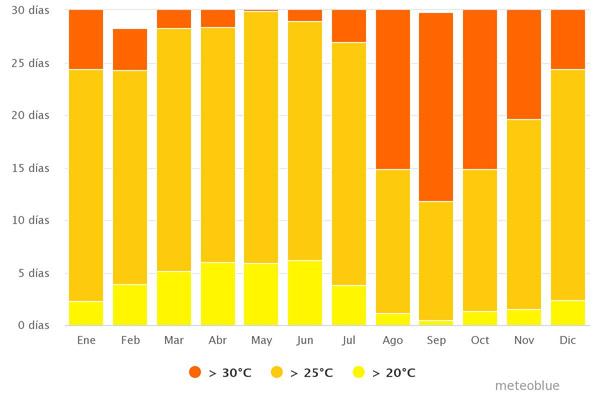

Temperatura: 21° C a 34 C°

Precipitación: Llueve durante el año siendo la mayoría de estas, bastantes fuertes

Temperat Velocidad

Inviernos: Suelen ser largos, con aspectos nublados y húmedo, registrando temperaturas menores a 19° C

Veranos: Son cortos, calurosos y bastante bochornosos, registrando temperaturas hasta mayores de 40° C .

Tarapoto registra temperaturas bastante altas y lluvias bastantes por el clima tropical que este tiene. El clima suele cambiar de un momento para otro de lluvia a sol o de sol a lluvia en poco tiempo.

Días de pr

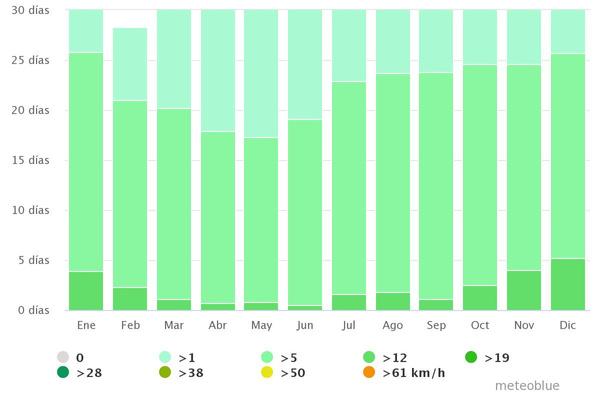

Vientos Vientos

La ciudad de Tarapoto casi todos los días por mes, durante los cuales en viento alcanza ciertas velocidades Crea vientos fuertes y regulares de Diciembre a Abril y vientos tranquilos de Junio a Octubre

Vientos del norte

Se registro viento proveniente del norte de 2 m/s hasta 2,7 m/s.

Vientos del

Se registro viento proveniente del sur 2 m/s hasta 2,7 m/s.

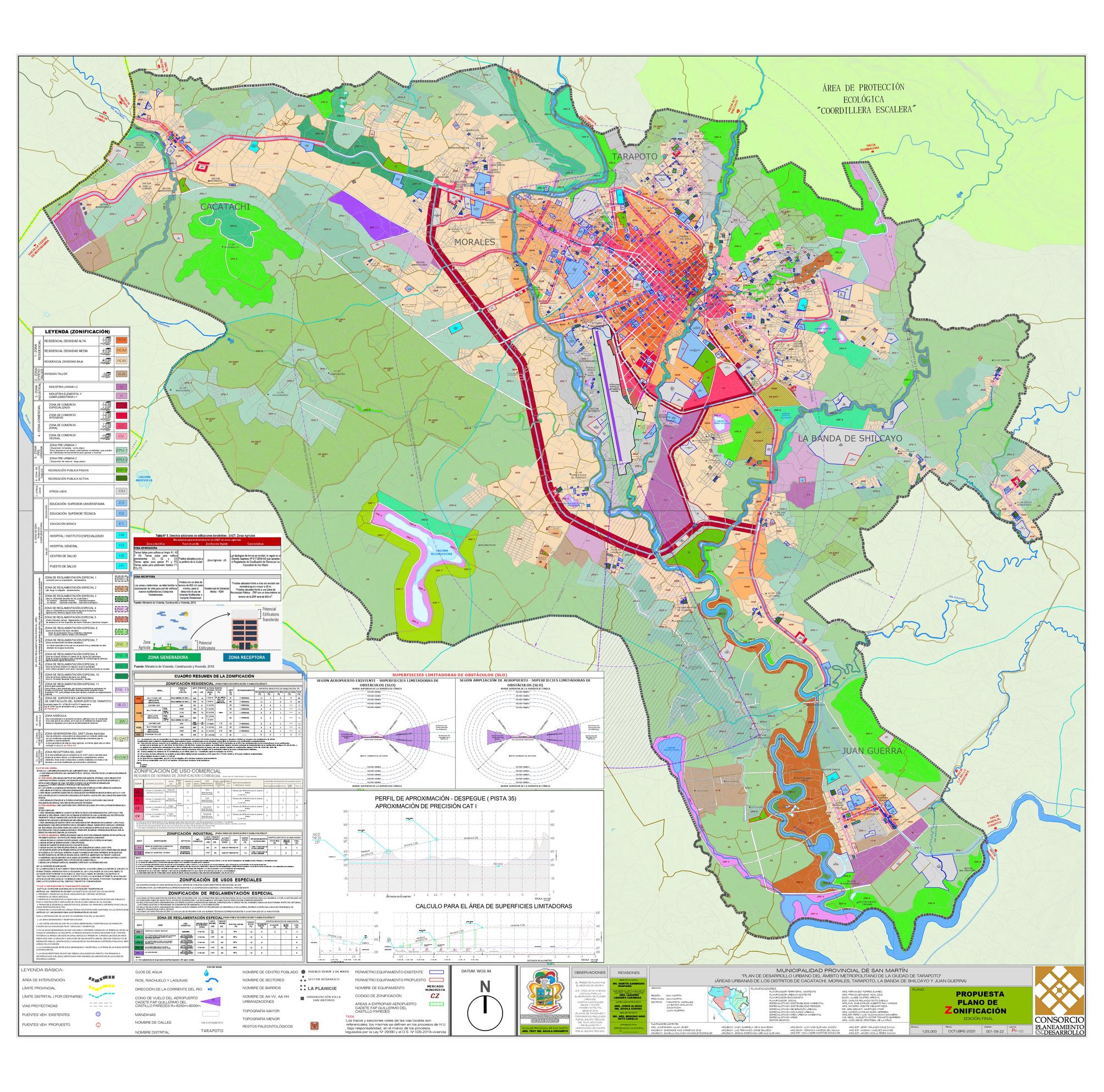

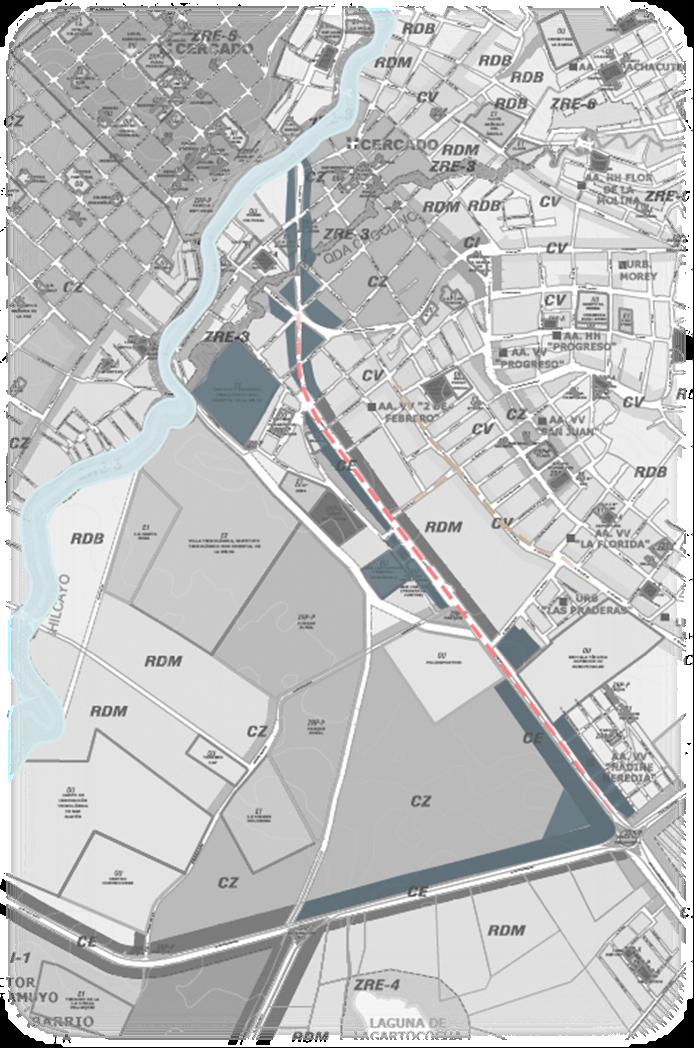

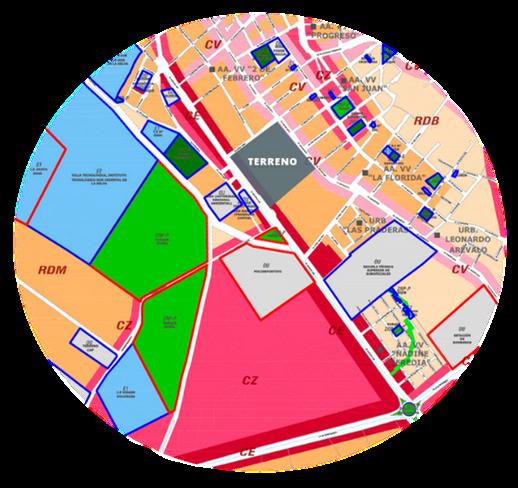

P A R A M E T R O U R B A N I S T I C O P A R A M E T R O U R B A N I S T I C O

Parametro urbano Parametro urbano

Zonificación Residencial de Media Densidad

Definición:

Son la zonas que se caracterizan por el uso residencial unifamiliar o multifamiliar de media densidad

Usos permitidos:

Residencial, comercial y usos especiales

Usos genéricos: Usos Especiales:

Usos residenciales en sus distintas modalidades: unifamiliar, bifamiliar y multifamiliar regulados con los parámetros del presente reglamento. Se permite la actividad profesional individual hasta en un máximo de 40 m2, manteniendo el uso predominante de vivienda, debiendo funcionar a puerta cerrada y sin anuncio o letrero exterior Los usos de las actividad comercial y de la actividad profesional no son incluyentes, solo podrá aplicarse uno o el otro

Además de los indicados, se permitirán todos aquellos establecidos en el índice para la ubicación de actividades urbanas

Dimensiones de lote:

Para los efectos de habilitación urbana y subdivisión de lotes deberán considerarse las dimensiones de lote normativas siguientes:

Área libre:

El área libre mínima dentro del lote se calculara con los porcentajes que configuran en el cuadro

Coeficiente de edificación:

Los coeficientes máximos de edificación sol los señalados en el siguiente cuadro:

Retiros:

Frontal: en vía local: 3m En vías urbanas principales y segundarias o de mayor jerarquía de sección igual o mayor a 22m; 5m- Retiros lateral y posterior no son obligatorios debiendo cercarse en toda su altura los pozos de luz que colinden con otras propiedades

LEYENDA

Zona residencial

Residencial densidad alta Residencial densidad media

Zona comercial

Zona de recreación publica

Residencial densidad baja Zona de comercio especializado Zona de comercio intensivo Zona de comercio zonal Zona de comercio vecinal Recreación publica pasiva Recreación publica activa

Zona educación

Educación superior Educación básica Dedicación superiorDedicación superior

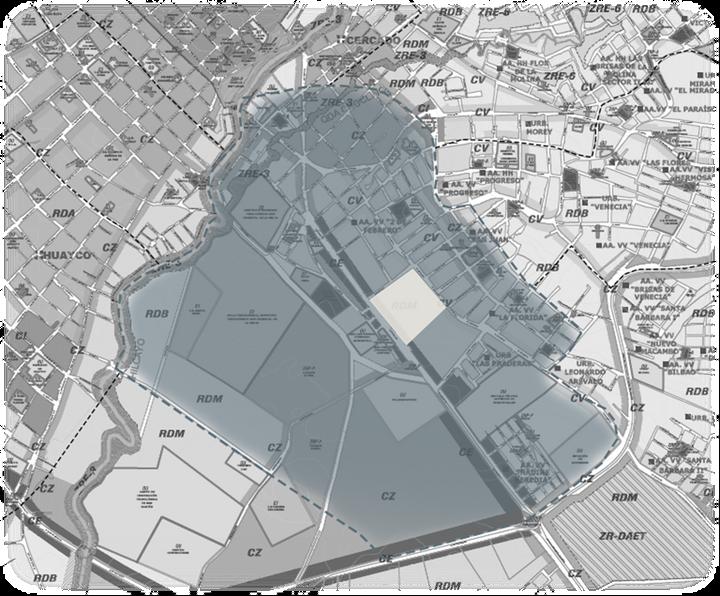

C O N T E X T O U R B A N O C O N T E X T O U R B A N O

EQUIPAMIENTOS

Equipamiento urbano

Radio de acción directo Zona de comercio Conexión directa

Conexión indirecta

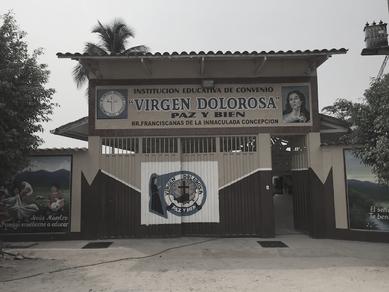

Red educativa Leyenda Colegios Educación superior

Centro deportivos y otros Leyenda centro deportivo Iglesias Rio

Equipamiento urbano

Parque b2 Febrero

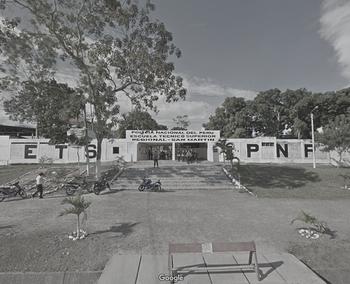

Escuela técnica superior PNP

P O B L A C I Ó N P O B L A C I Ó N

Distrito de la Banda

Distrito de la banda de Shilcayo tiene 49 359 habitantes.

Distrito de Tarapoto

Distrito de la banda de Tarapoto tiene 82 900 habitantes.

53% 47% 52% 48

Distrito de Morales

Distrito de la banda de Tarapoto tiene 43 287 habitantes

A N Á L I S I S V I A L A N Á L I S I S V I A L

Análisis Vial Análisis Vial

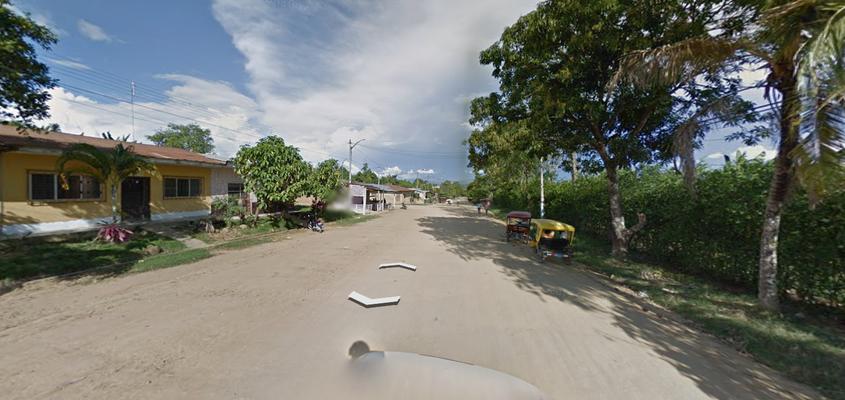

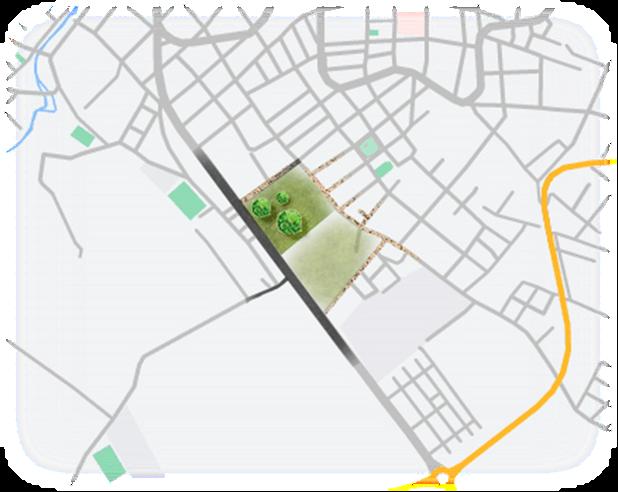

VIALIDAD

Leyenda

Delimitación del terreno

Área de estudio Radio de acciona directo

Ubicación Calles Importantes

Carr. Fernando Belaunde Terry

Jr. Miguel Grau y Jr. Ahuahiyacu

Terreno

CARR Fernando Belaunde Terry

Jr. Ahuashiyacu

Jr. Miguel Grau

P R O P U E S T A U R B A N A P R O P U E S T A U R B A N A

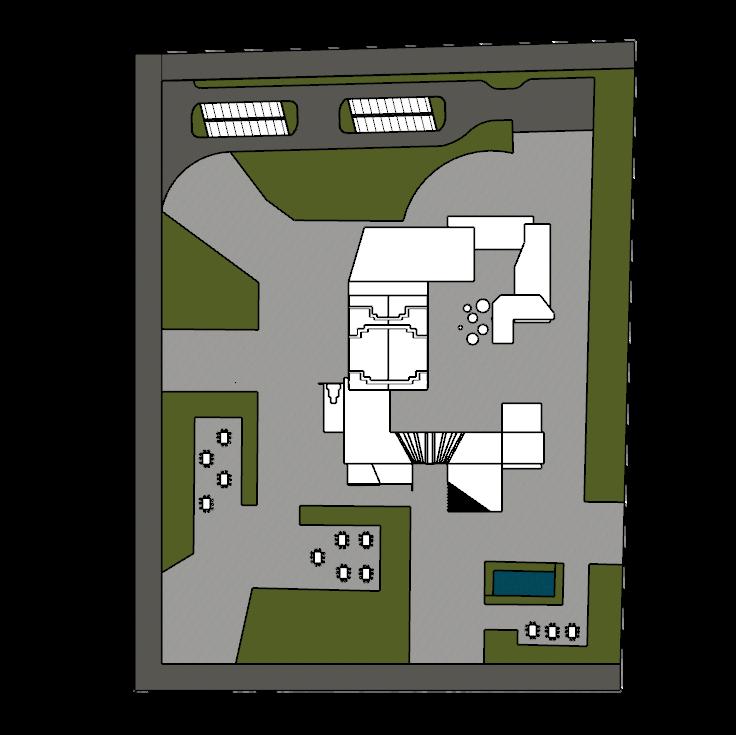

Propuesta Urbana Propuesta Urbana

ACCESO VEHICULAR

El estacionamiento se deicidio posicionar en el Jr Grau, porque es una vía con menos trafico que la carr. Fernando Belaunde Terry, además en esta posición el estacionamiento no tendría protagonismo en la fachada

Parqueo vehicular publico

Ingreso peatonal

Ingreso peatonal

Los ingresos peatonales se dirigen a atrios que están en el ingreso, algunos de estos ingresos pasan por zonas recreativas o de descanso.

El centro también cuenta con un patio de maniobra ubicado por la parte posterior en el Jr. Ahuashiyacu

Ingreso peatonal

Zona recreativa

Carr. Fernan

Jr. . Ahuas

El ingreso principal esta ubicado en la carretera Fernandez Belaunde Terry, por se la via con mas flujo peatonal y vehicular.

Las zonas recreativas se encuentran en la parte exterior del centro cultural

ndo Belaunde Terry

hiyacu

A N T E P R O Y E C T O A N T E P R O Y E C T O

IDEA RECTORA IDEA RECTORA

IDEA RECTORA

Si hablamos de la selva peruana, es imposible no pensar en la cultura y biodive cultura selvática Dentro de toda la cultura amazónica de nuestro Perú se puede de tradiciones culturales de la selva peruana, estas comunidades son los Shipibo, Estas comunidades nutren de muchas costumbres y tradiciones a la amazonia p perdiendo por el crecimiento de las ciudades, en estas comunidades también se telares, cerámicas vestimentas

EL ARTE SHIPIBO

La comunidad nativa de shipibos se ve enriquecida por el arte que lleva desarrollando desde hace siglos atrás, de hecho su arte es considerado uno de los mas representativos de la selva peruana.

Su arte se ve representado principalmente por figuras geométricas tejidas o dibujadas en sus piezas, estas resaltaban bastante por lo coloridas que son, sobre todo en sus piezas textiles

Los artistas encargados de realizar las piezas son las mujeres, quienes realizaban las piezas luego de consumir ayahuasca (una planta alucinógena de la selva peruana), donde visualizan los diseños para luego plasmarlos en sus piezas

En las piezas textiles que realizan son bastante llamativas y originales, bastante representativas de su comunidad Según sus creadores el diseño que presentan las piezas con figuras geométricas pueden representar ríos, lagos y otros elementos de la naturaleza que forman parte de sus día a día.

ersidad que esta alberga, llena de mucha riqueza patrimonial y e encontrar las comunidades nativas como principales fuentes Los Boras, Los Chamicuros, etc eruana, tradiciones y costumbre que se en ciudades se fueron puede observar una riqueza artística bastante grande, tanto en

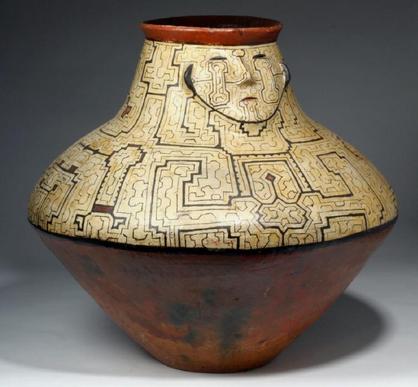

Pero no solo realizan piezas textiles, de hecho también desarrollan cerámica y al igual que los diseños textiles, los diseños plasmados son muestras de la cosmovisión, producto del consumo de ayahuasca, estos diseños reafirman su identidad cultural.

IDEA RECTORA Conceptualización Conceptualización

PREMISAS SIMBOLICAS Y ESTETICAS

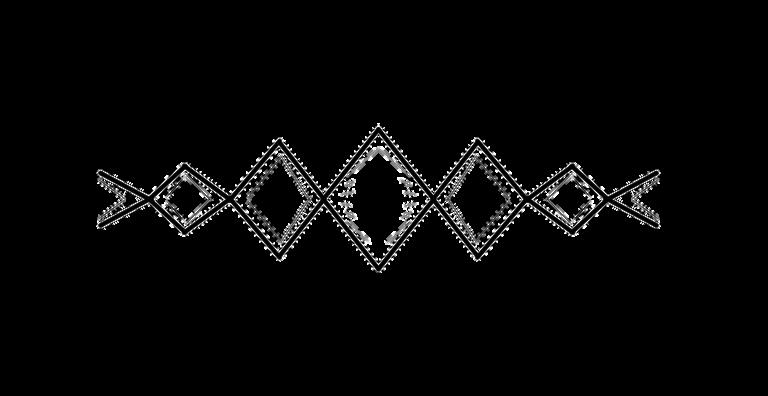

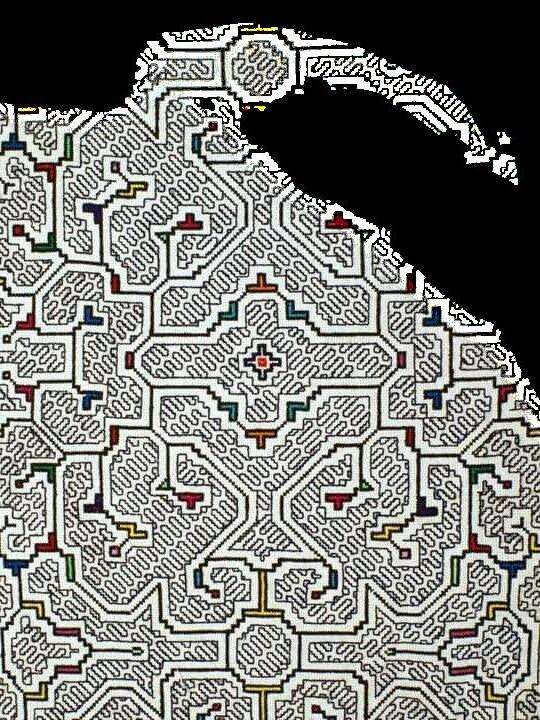

Se obtuvo este trazo de un tejido para vestimenta.

Desfragmentación de su diseño

Si observamos el diseño tanto en telares como en cerámicas podemos observar una peculiaridad en su diseño.

Todos sus diseños empiezan por característicamente por Líneas.

Las líneas se unían para poder crear ciertos Patrones.

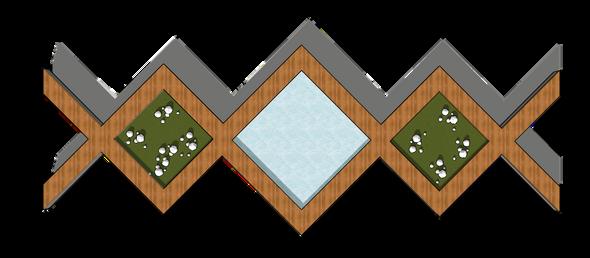

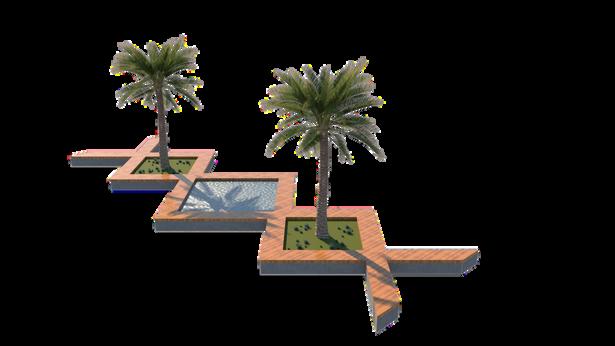

Usando ese símbolo se pudo crear elementos que se puedan ubicar en zonas recreativas en el que las personas puedan ir.

Esto se implementara en espacios públicos para las todas las personas, sin necesidad de entrarallugarmasprivado.

La repetición y mezcla de ciertos patrones generan el Diseño de los telares.

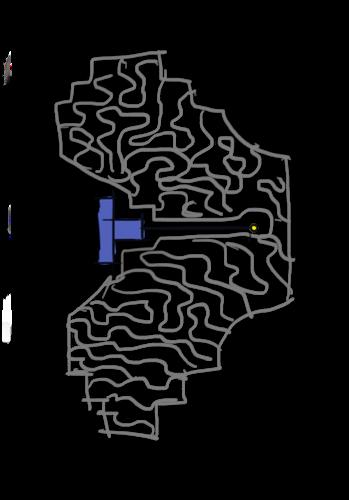

Teniendo en cuenta la forma en la que las líneas empiezan a crear patrones para luego formar un diseño, se empezó a pensar en generar una envoltura, formando patrones que caractericen la construcción.

PREMISAS FORMALES

Para llegar a una aproximación formal para el proyecto se pensó en la simbología usada en piezas textiles y cerámicas

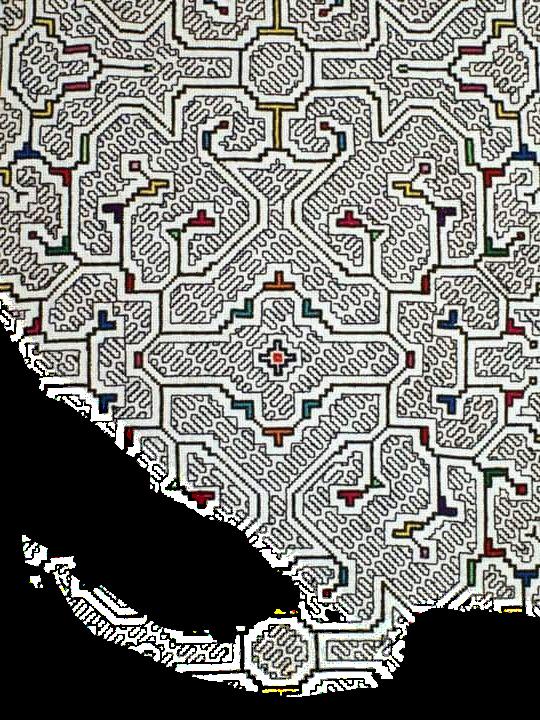

Simbología shipibo

Al observar detenidamente la simbología de los Shipibos podemos ver una presencia geométrica principalmente desarrollada a partir de leneas que se quiebran

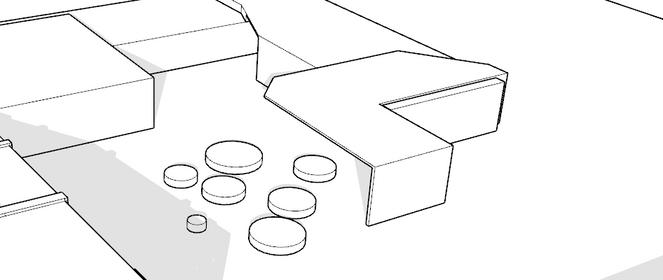

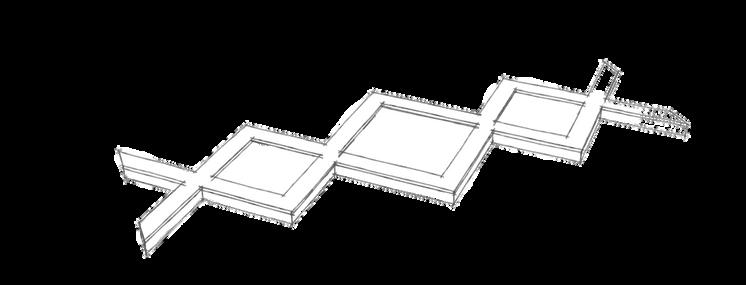

Vistas de la volumetría

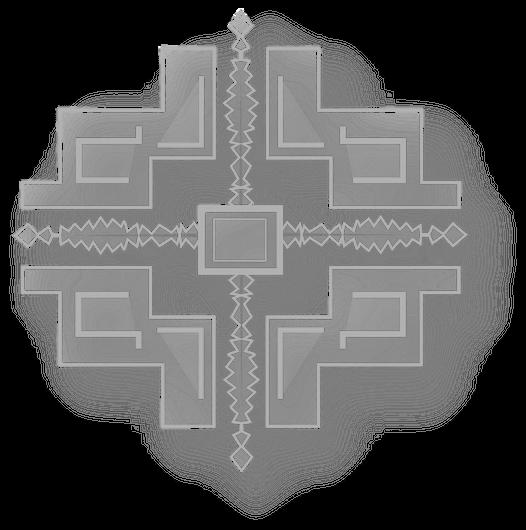

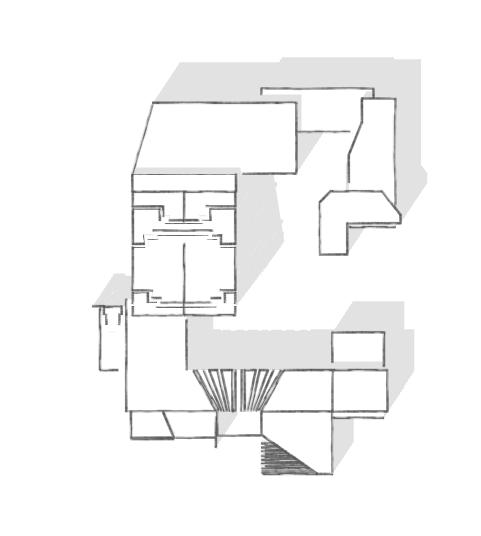

planta de mi volumetría.

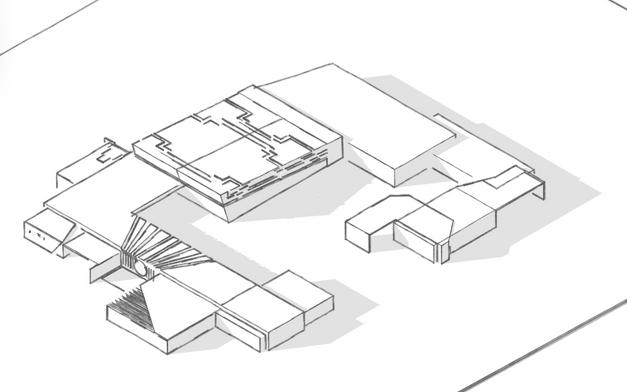

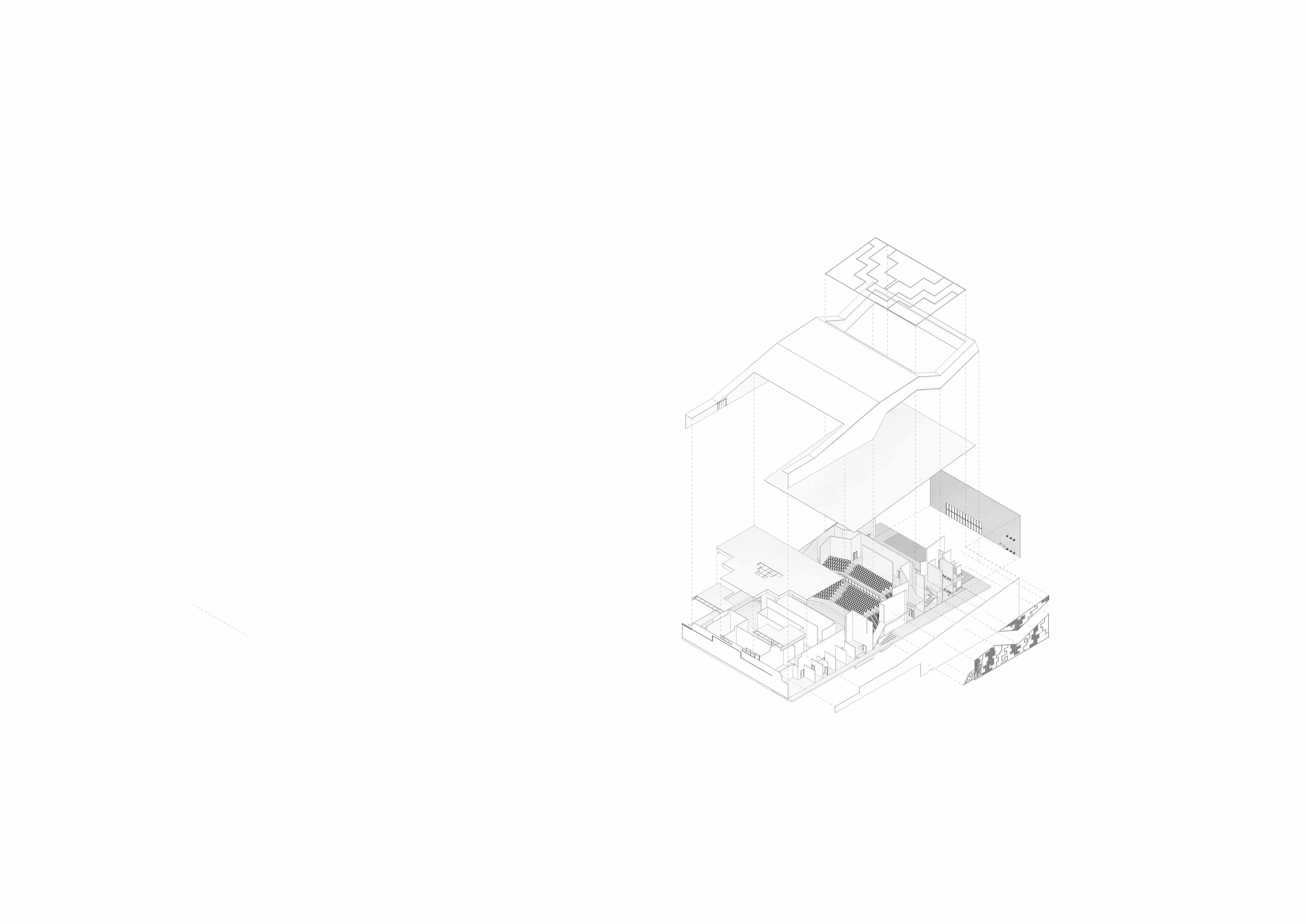

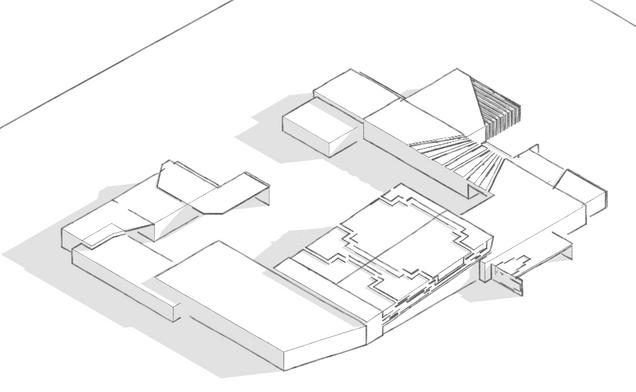

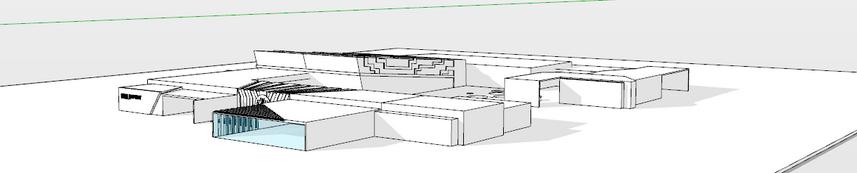

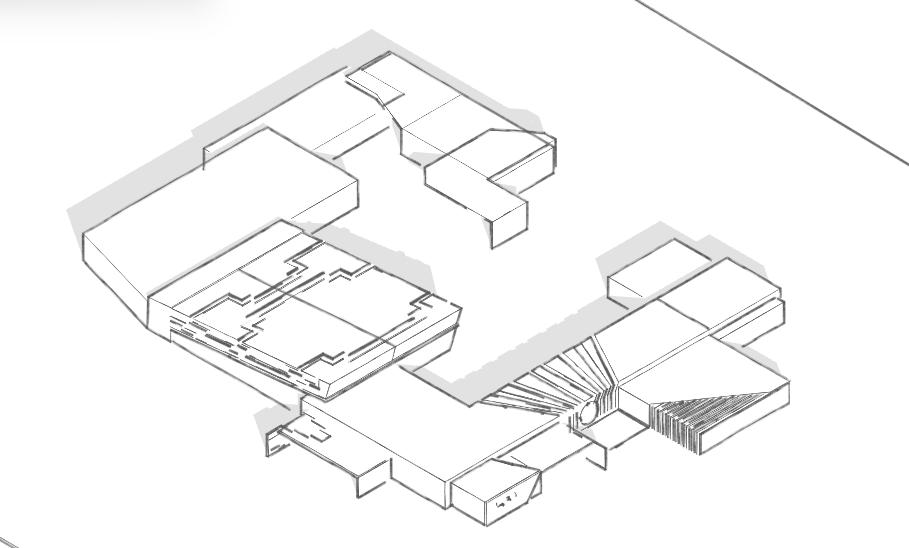

vista axonométrica de la volumetría.

vista axonométrica de la volumetría.

PREMISAS FUNCIONALES

El proyecto contara con un vestíbulo de ingreso principal por donde podrás ingresar y luego distribuirte hacia los distintas zonas del establecimiento, también tendrá un atrio central .

Las distintas zonas están pensadas para ser sociales, recreativas y educativas según el motivo de uso.

Los accesos serán amplio, permitiendo una mejor circulación y un mayor recorrido por todo el lugar

También contaras con áreas recreativas, donde las personas podrán ir a pasear, descansar, conversar y pasar el rato

Este ingreso pasa por un vestíbulo de ingreso que permite el ingreso al centro cultural. Este ingreso se considera como secundario, debido a que se encuentra con vista a una vio secundaria (Jr. Miguel Grau).

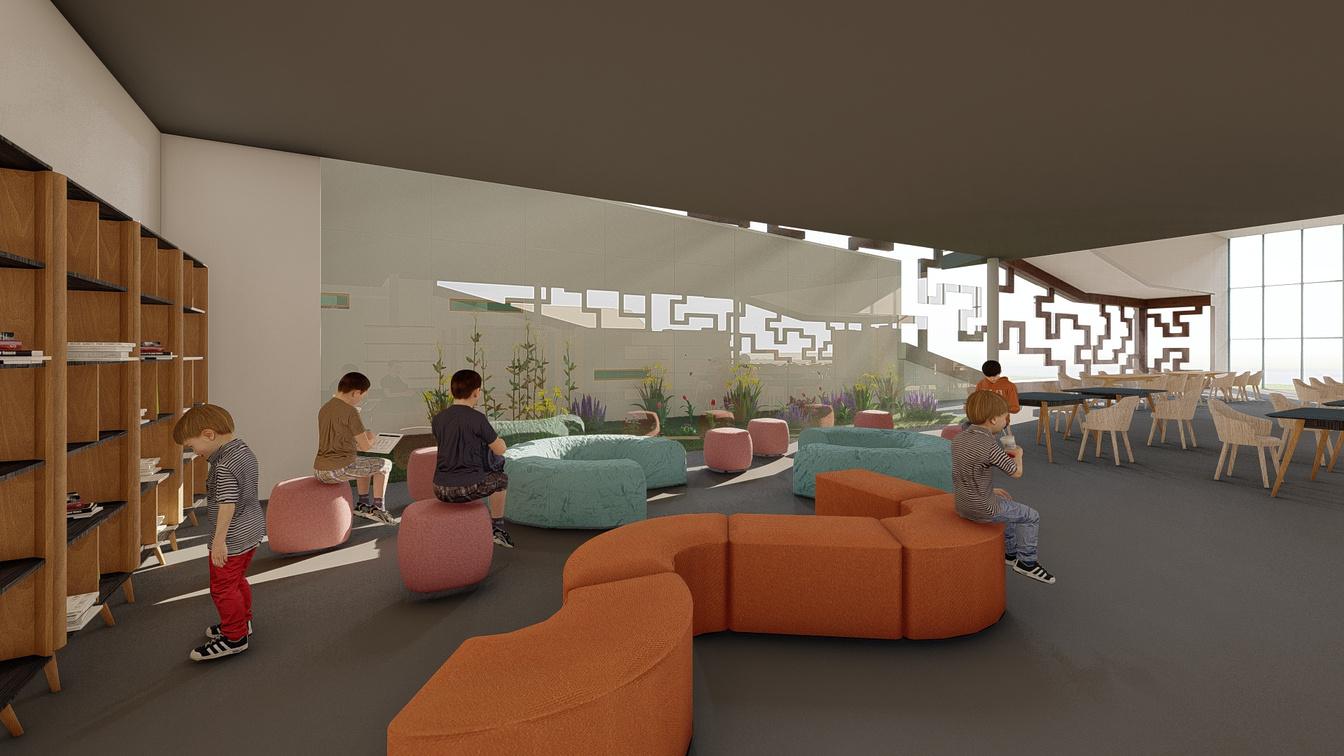

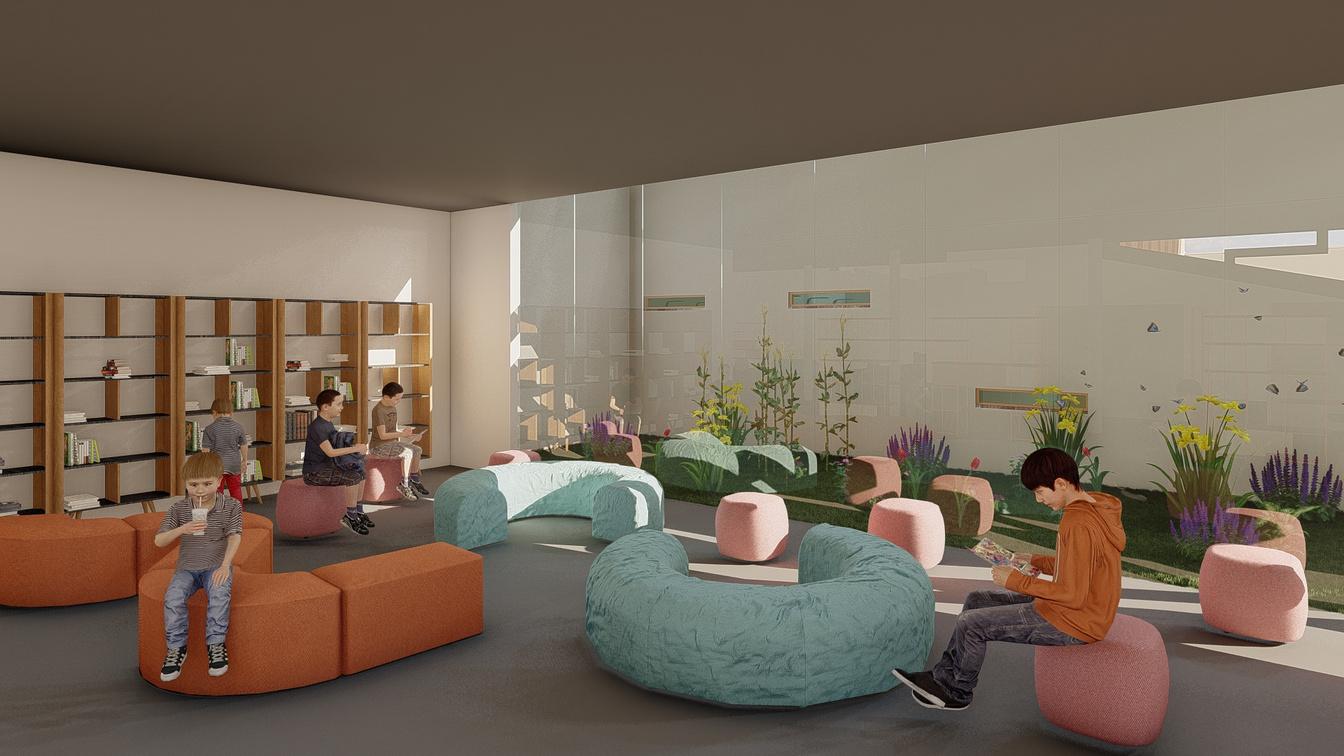

La zona de comidas, contara un un espacio lúdico e interesante, para que as personas puedan disfrutar de sus alimentos.

Este ingreso considerado principal, se encuentra al frente del predio con mira a la vía principal (Carr. Fernando Belaunde Terry), esta vía cuenta con bastante flujo vehicular y peatonal, lo que hizo que el ingreso principal se encuentre ubicado ahí.

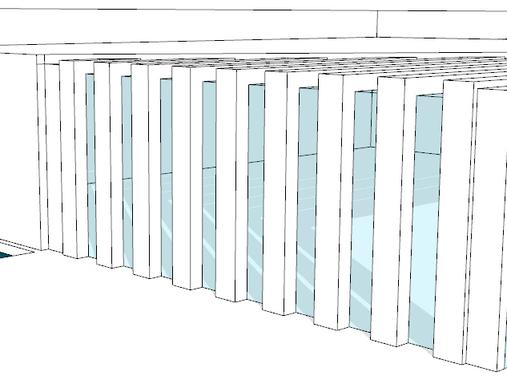

PREMISAS ESTRUCTURALES

Sistema constructivo

El proyecto estará realizado estructuralmente con el sistema constructivo monolítico de hormigón armado.

El motivo principal para optar por este sistema constructivo en principalmente, el tipo de suelo que suele ser suelto y un poco lodoso, otro aspecto es la fácil accesibilidad de los materiales de construcción que se emplean

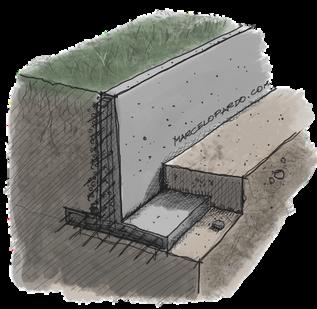

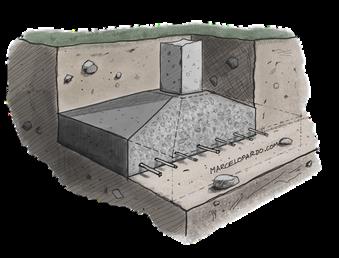

En cuanto a cimientos, estos tendrán bastante importancia y un tamaño considerable por en suelo en el que se encuentra el terreno, también se utilizaran placas antisísmicas para disminuir la intensidad sísmica en el centro cultural.

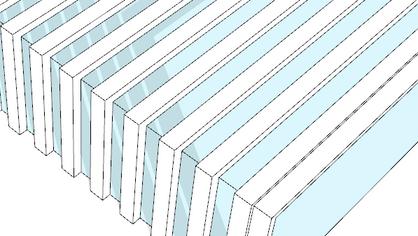

Para realizar esto en la edificación se usaran maderayvidrio.

GacoMaceoPardo

GafcoMaceoPado

Madera

Vidrio

Materiales

Vidrio templado Madera Porcelanato Mármol blanco

Cemento

Metales Acero corrugado Mármol negro Grass natural Grass Artficial

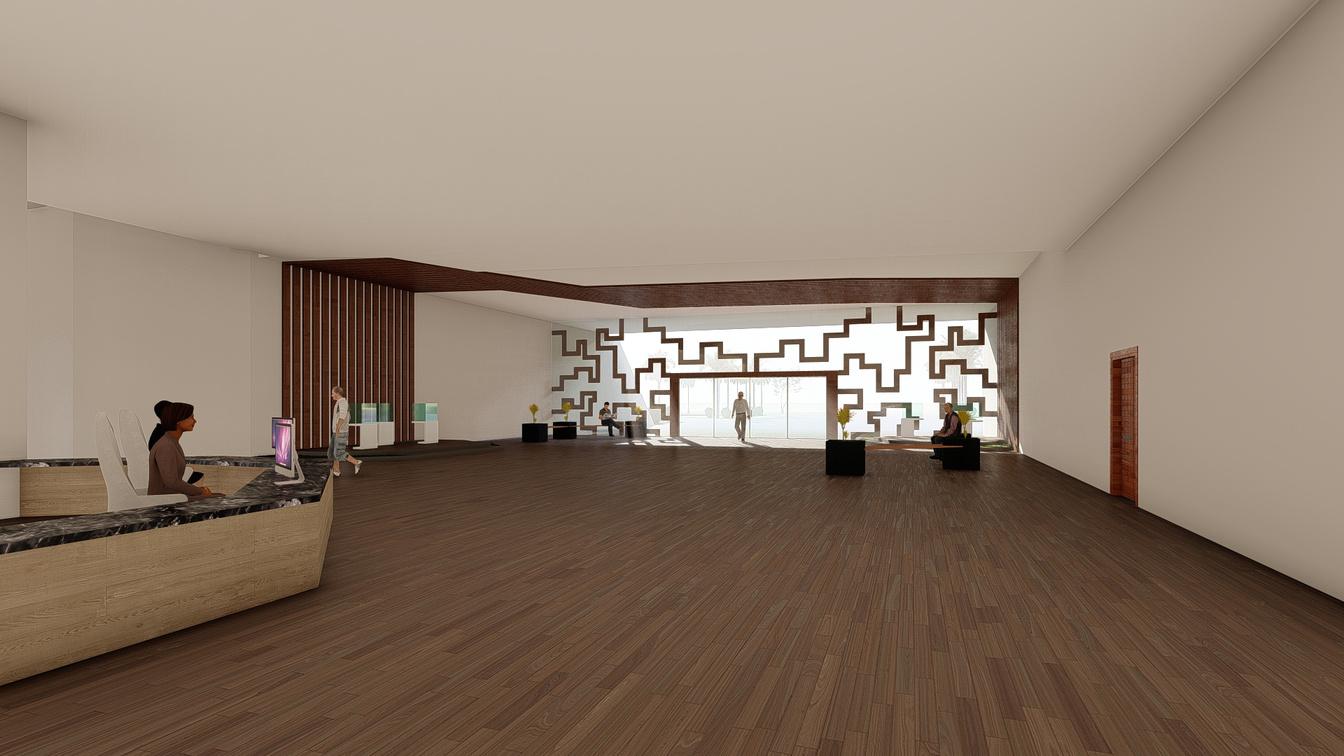

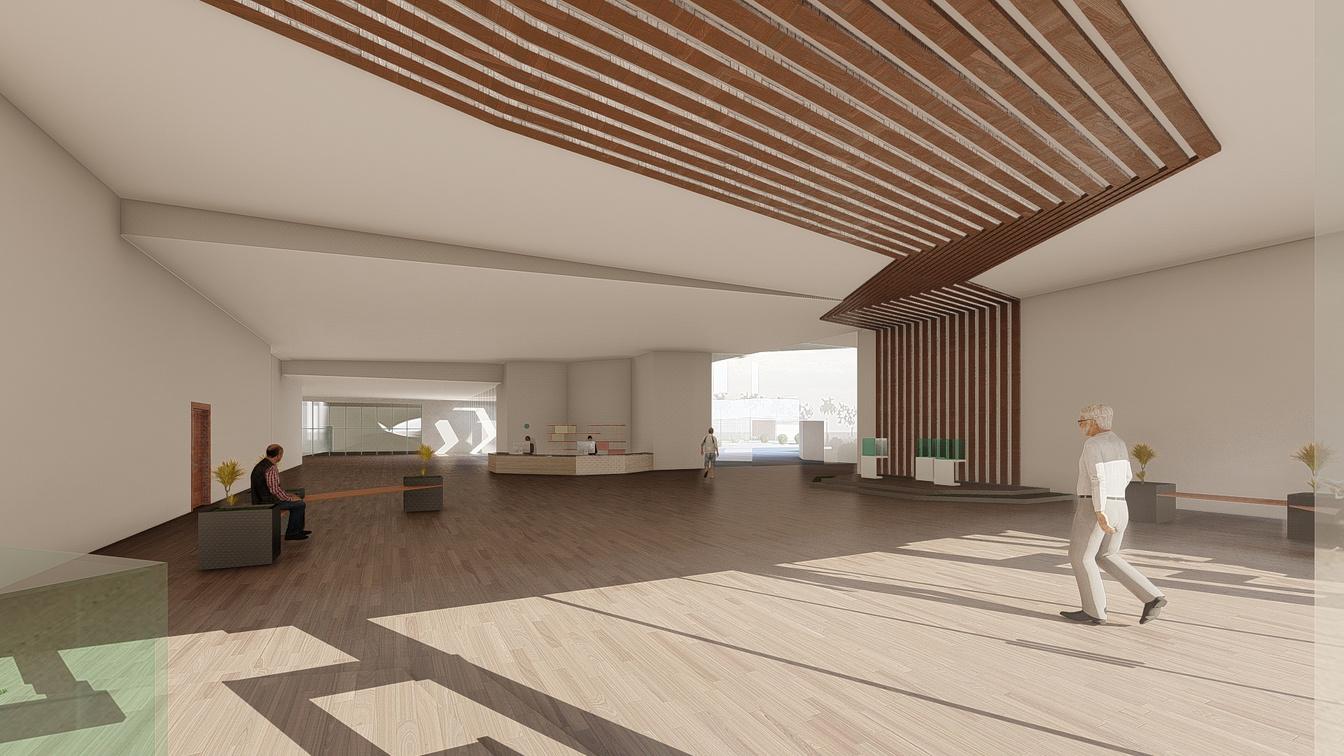

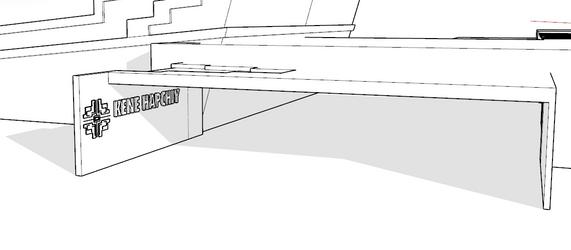

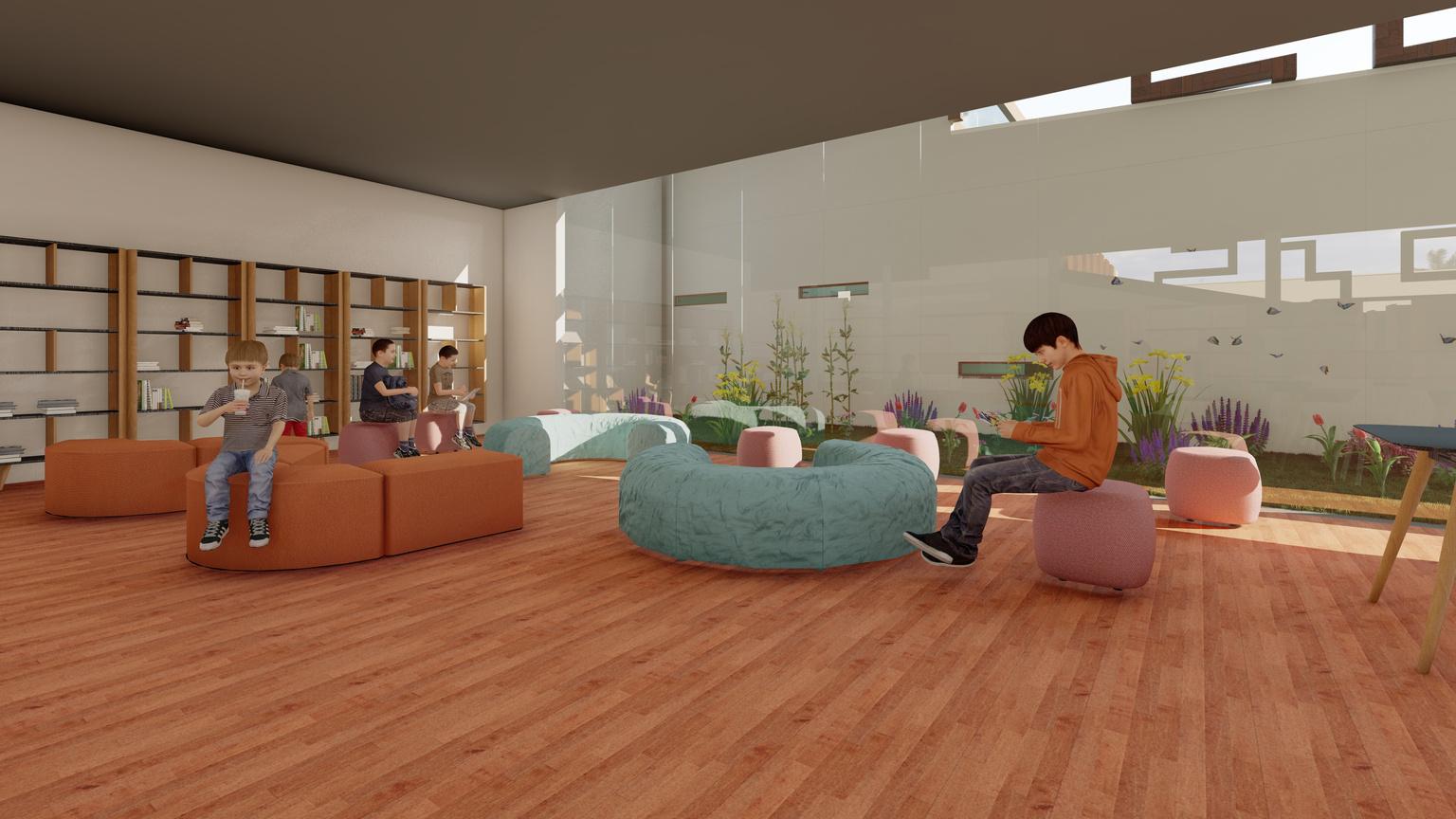

Vestíbulo principal

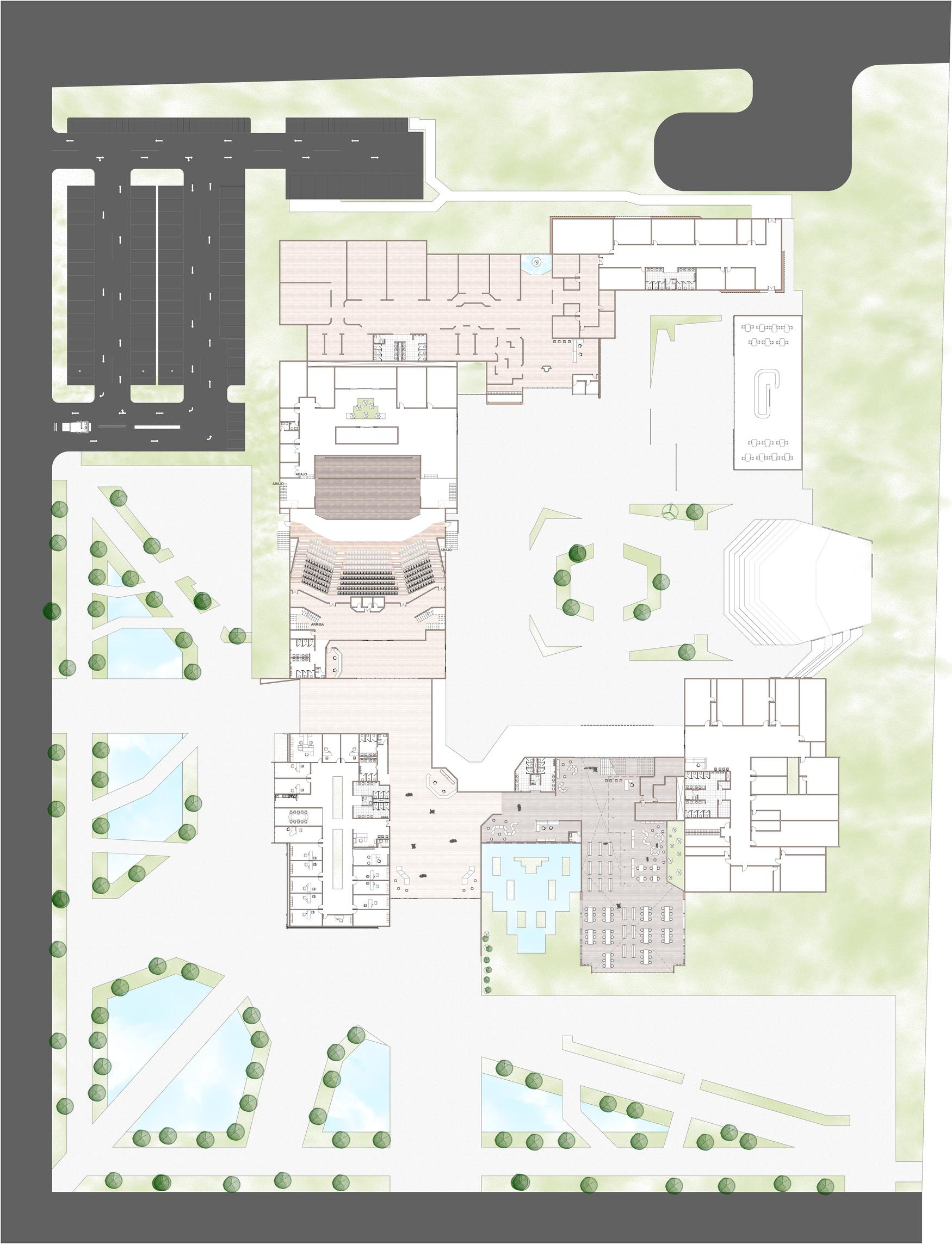

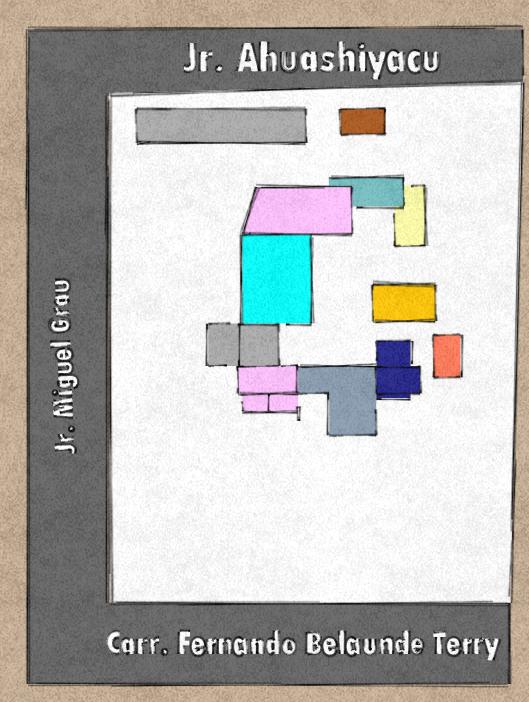

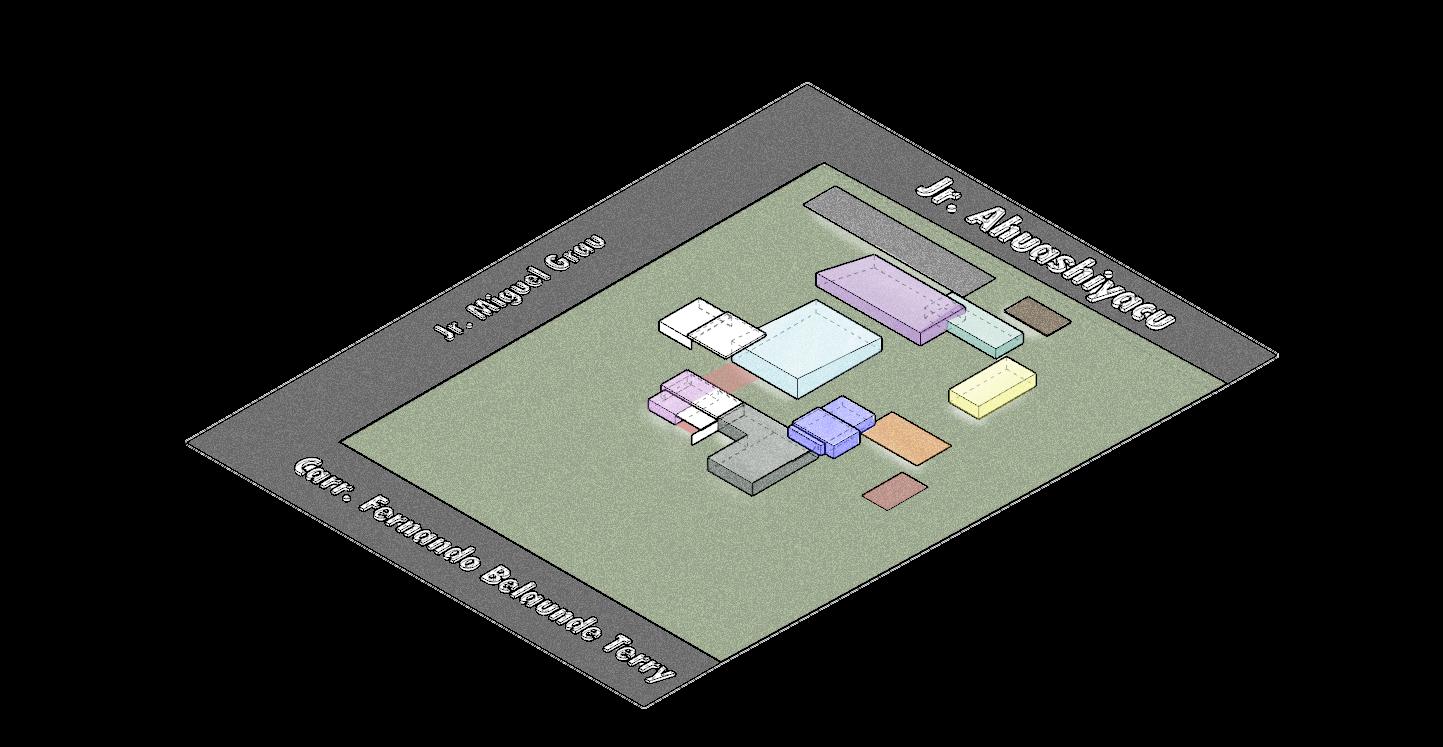

Zonificación Zonificación

Teatro Museo

Administración Biblioteca

ZONAS

Anfitratro

Zona recreativa estacionamiento patio de maniobras

IDEA RECTORAFlujograma Flujograma

est. publico est. priv

Patiode maniobras

Servicios generales

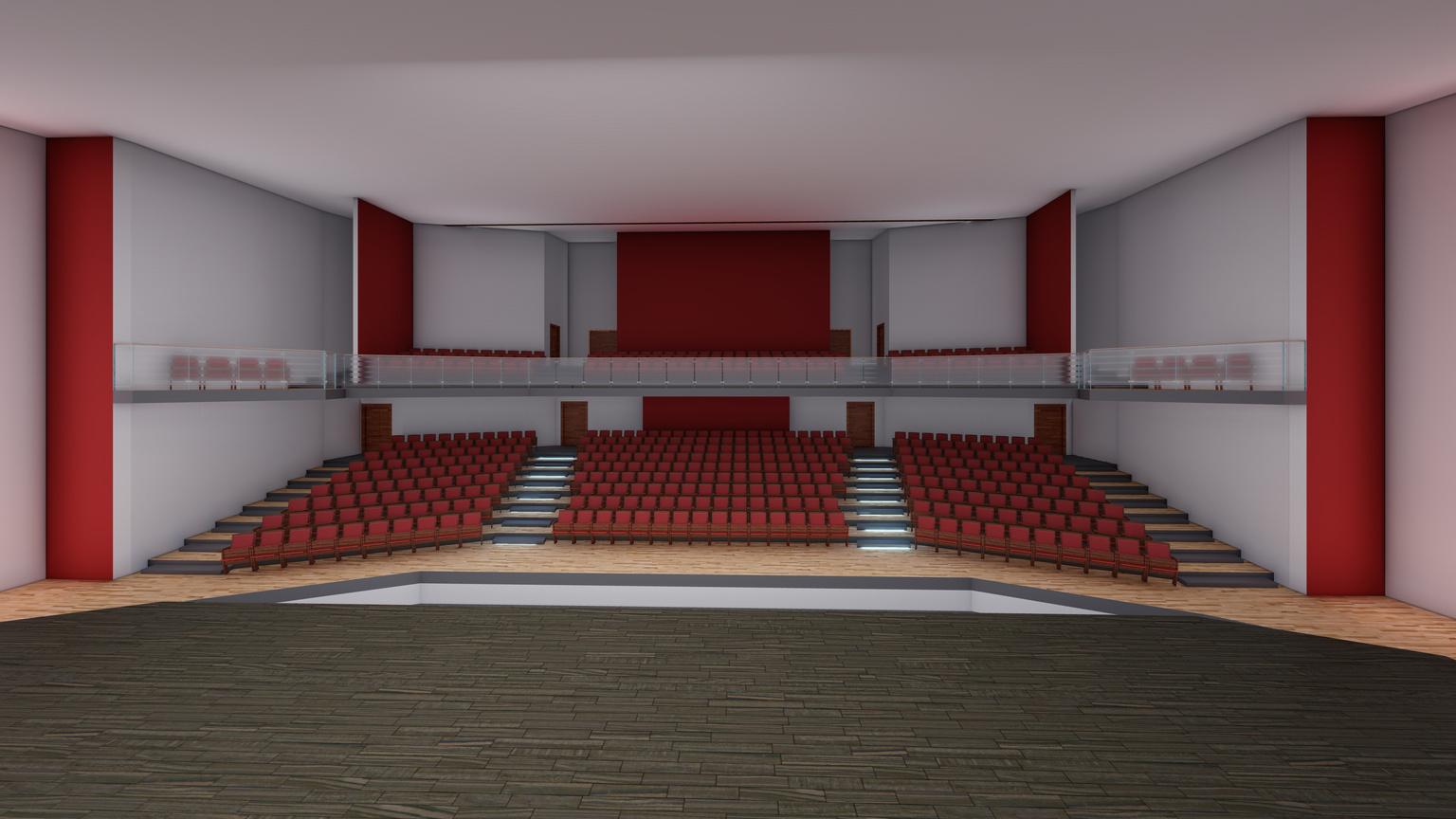

Teatro

Museo

Zonade comidas

Área recreativa

Vestíbulo de ingreso 2 Atriocentral

Administración

Biblioteca

Área recreativa

Anfiteatro Vestíbulo de ingreso principal Área recreativa

Jr. Ahuashiyacu

Carr Fernando Belaunde Terry

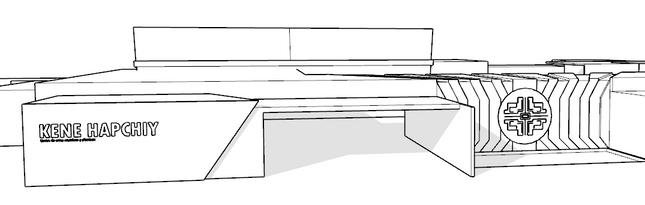

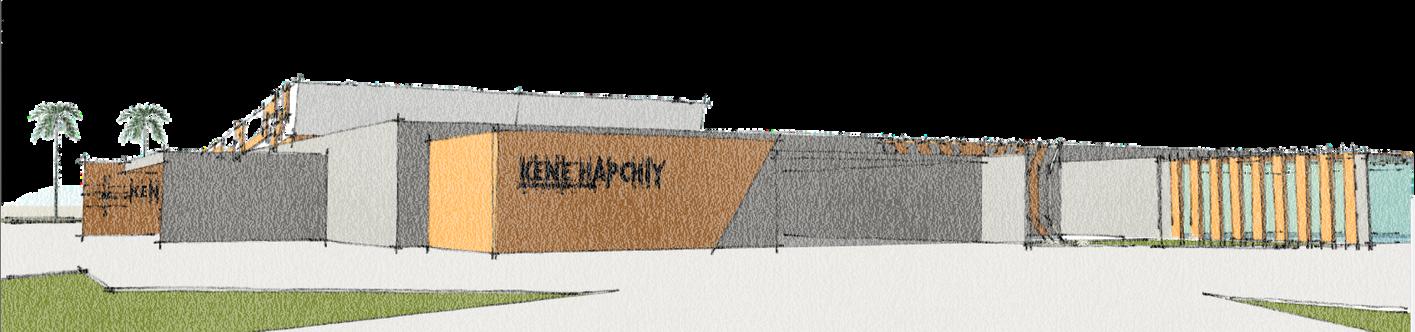

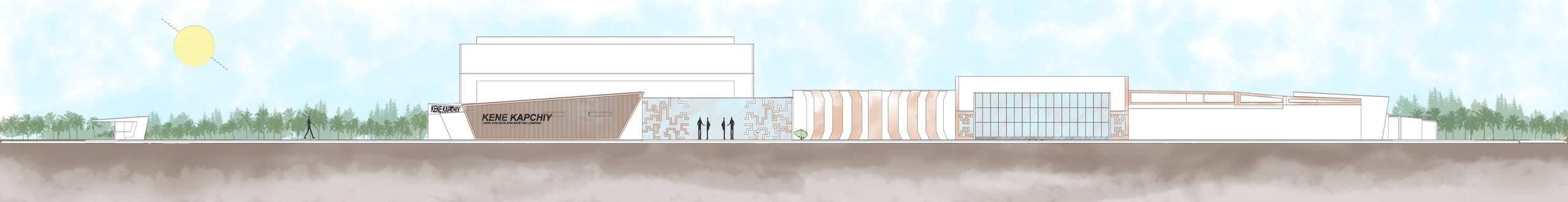

Elevación Frontal Corte transversal

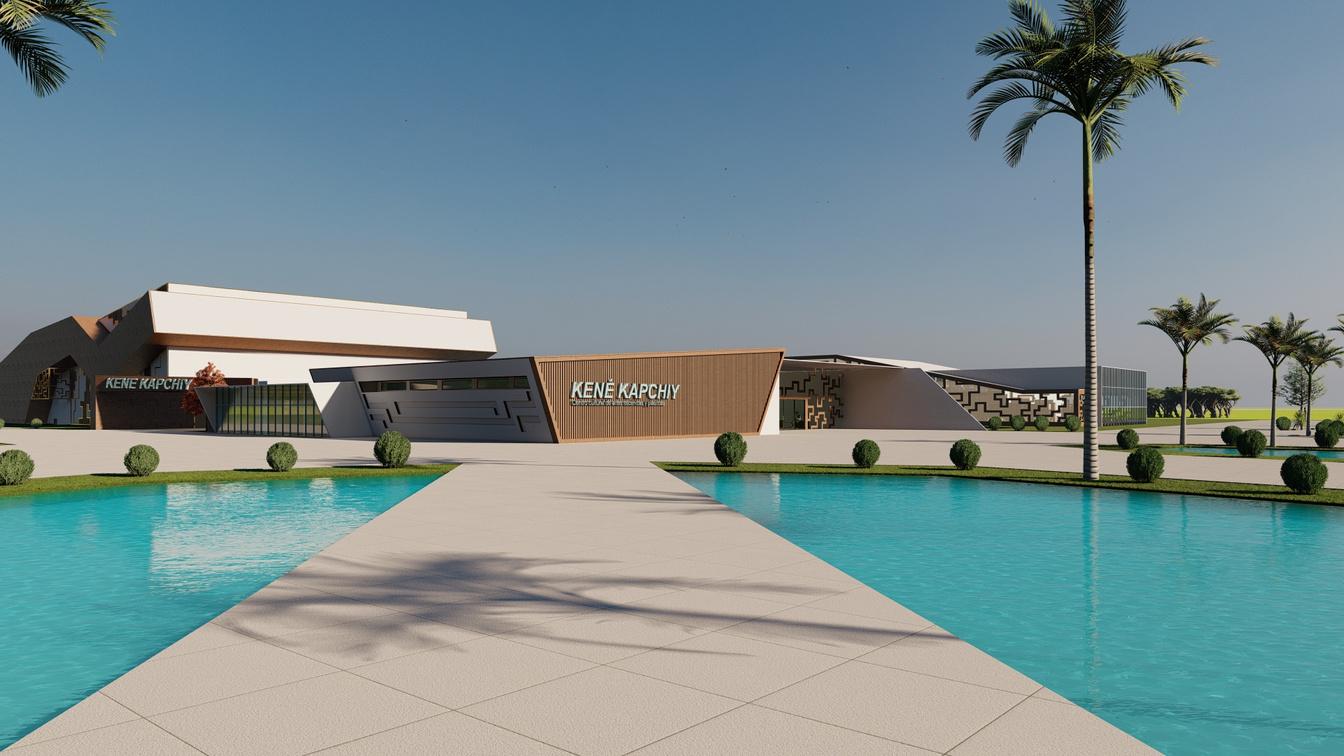

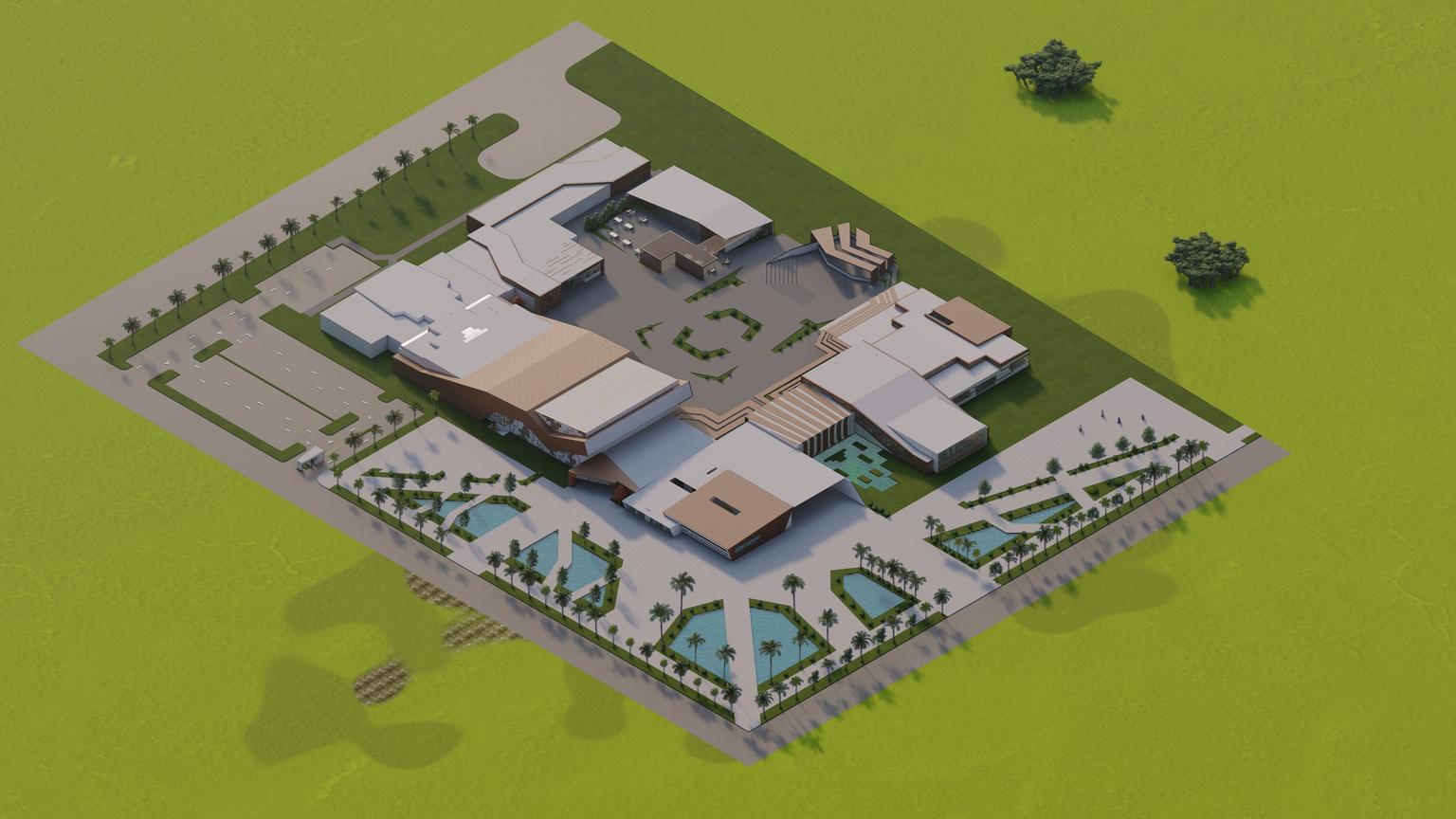

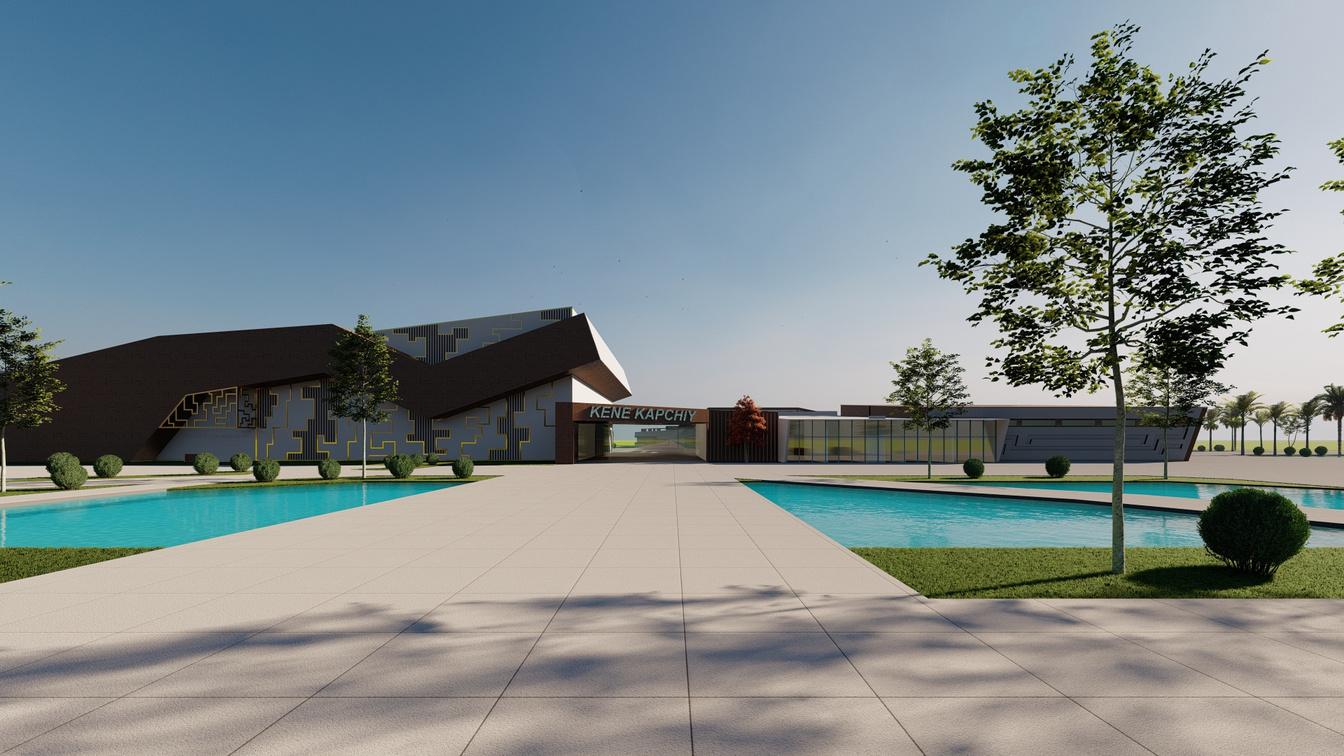

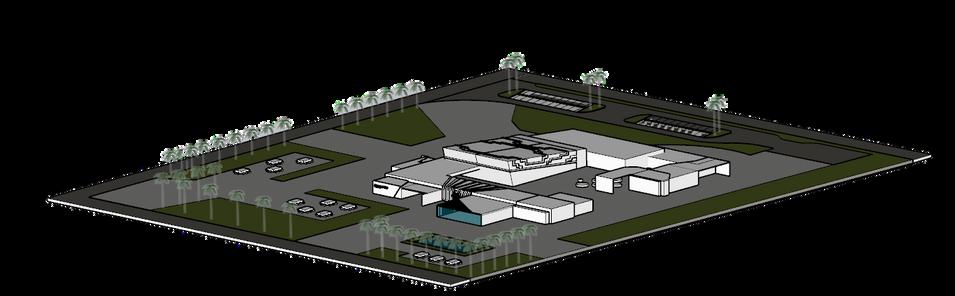

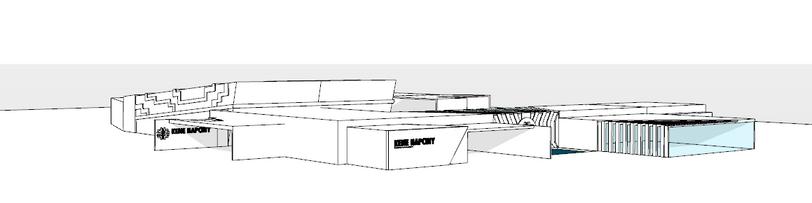

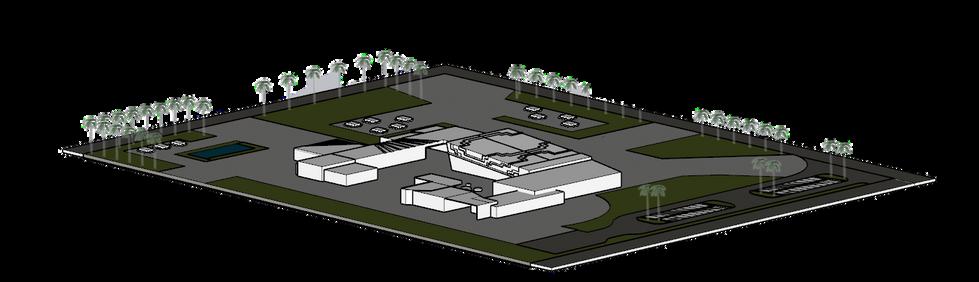

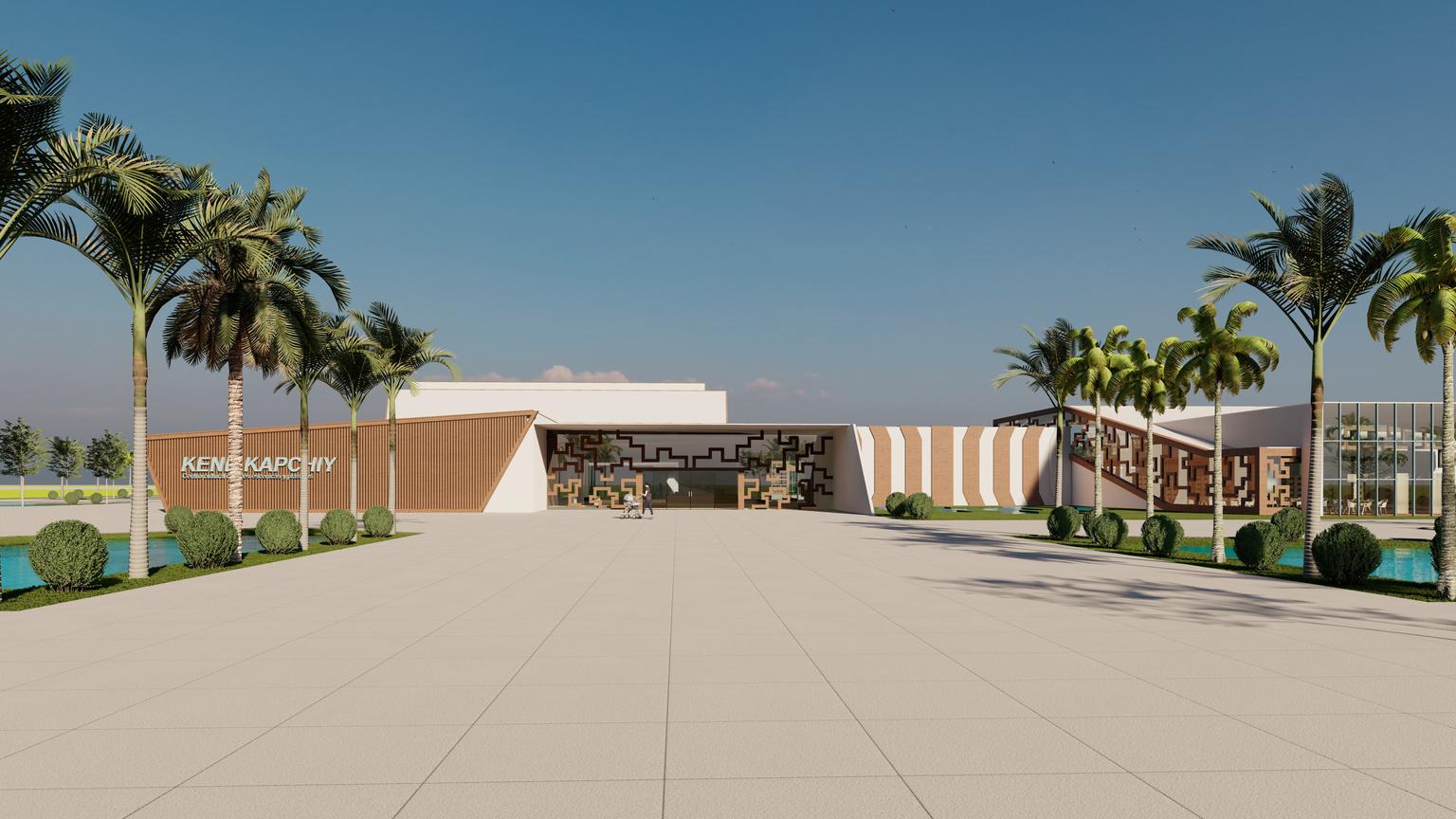

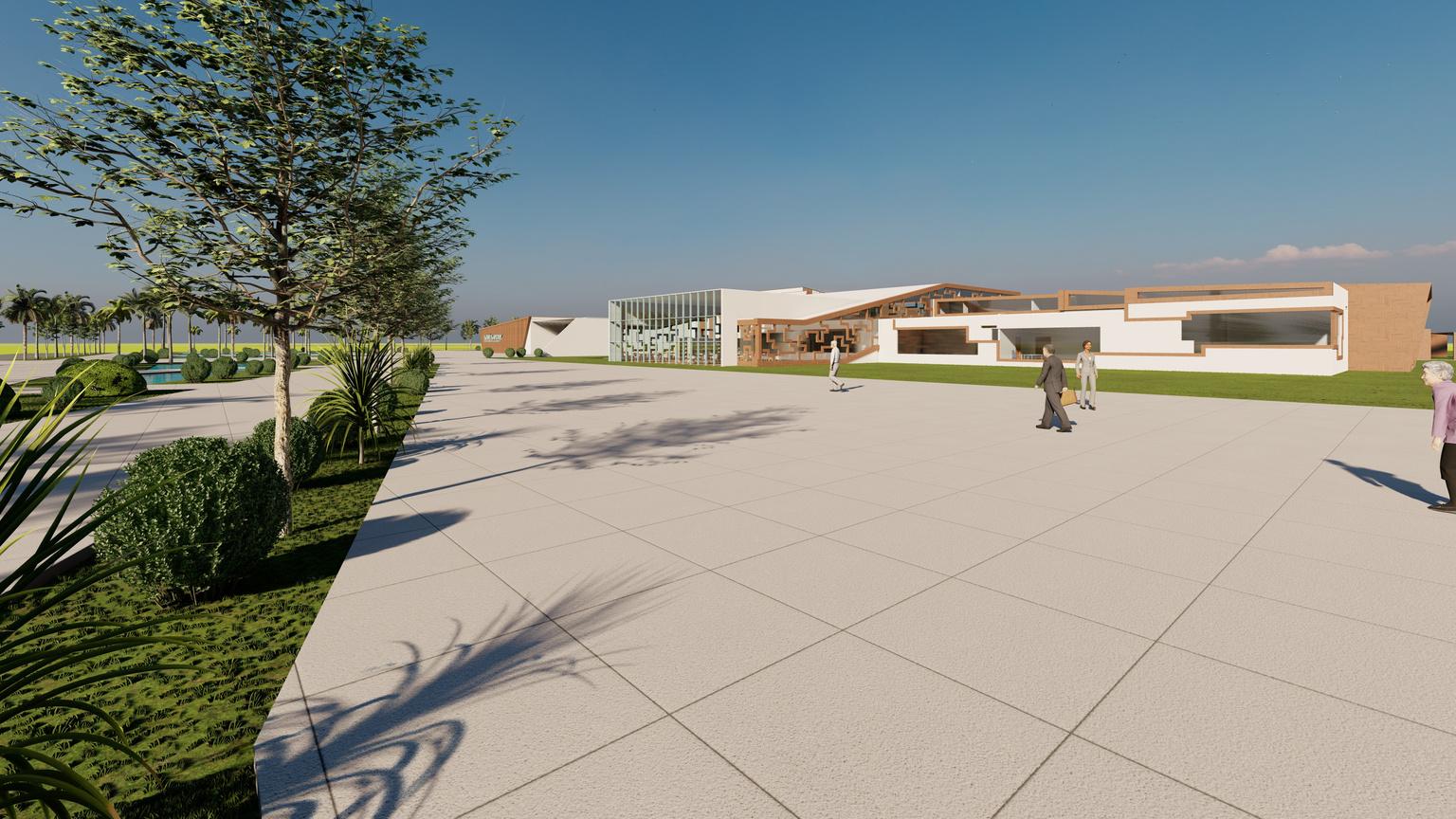

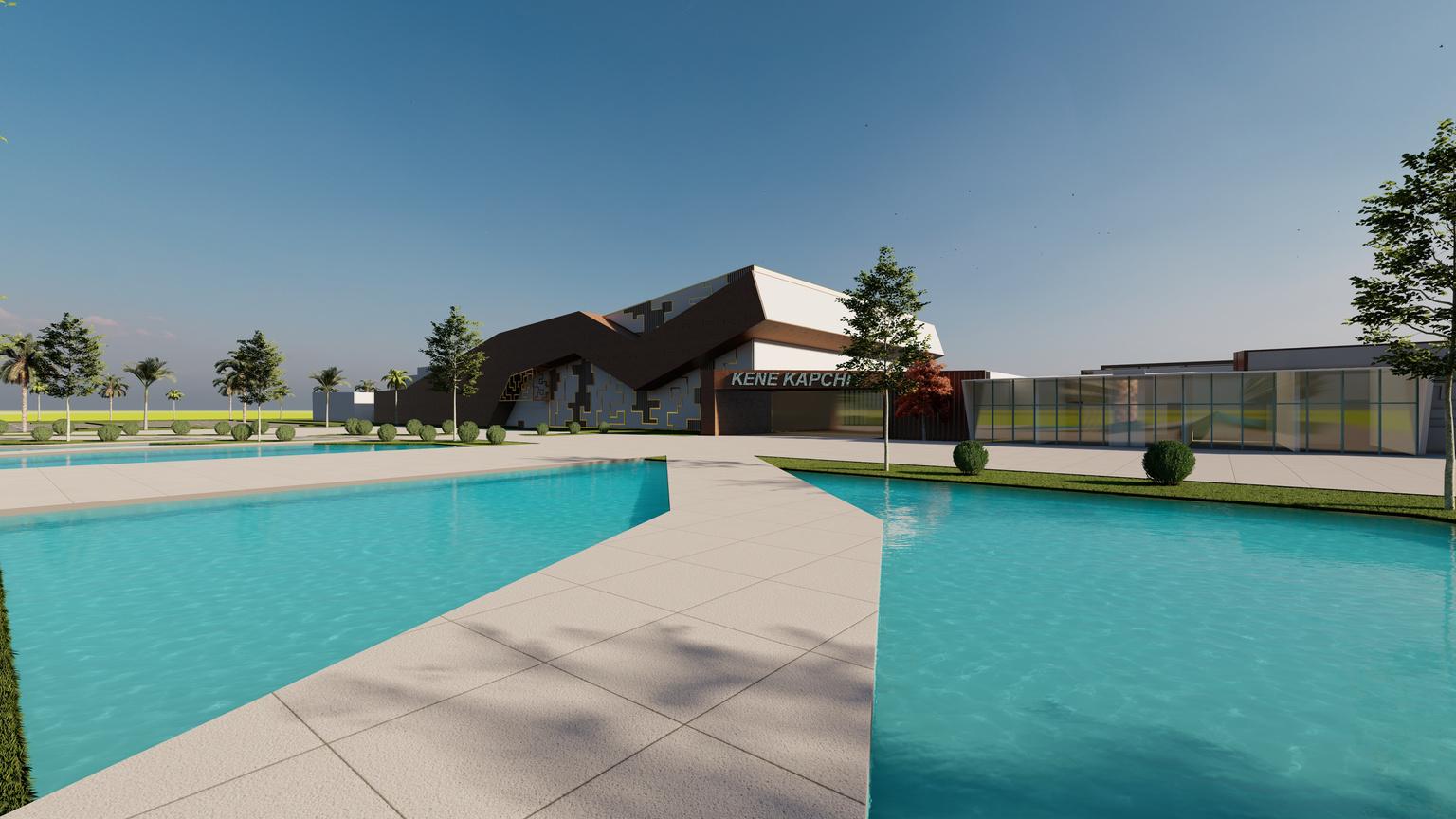

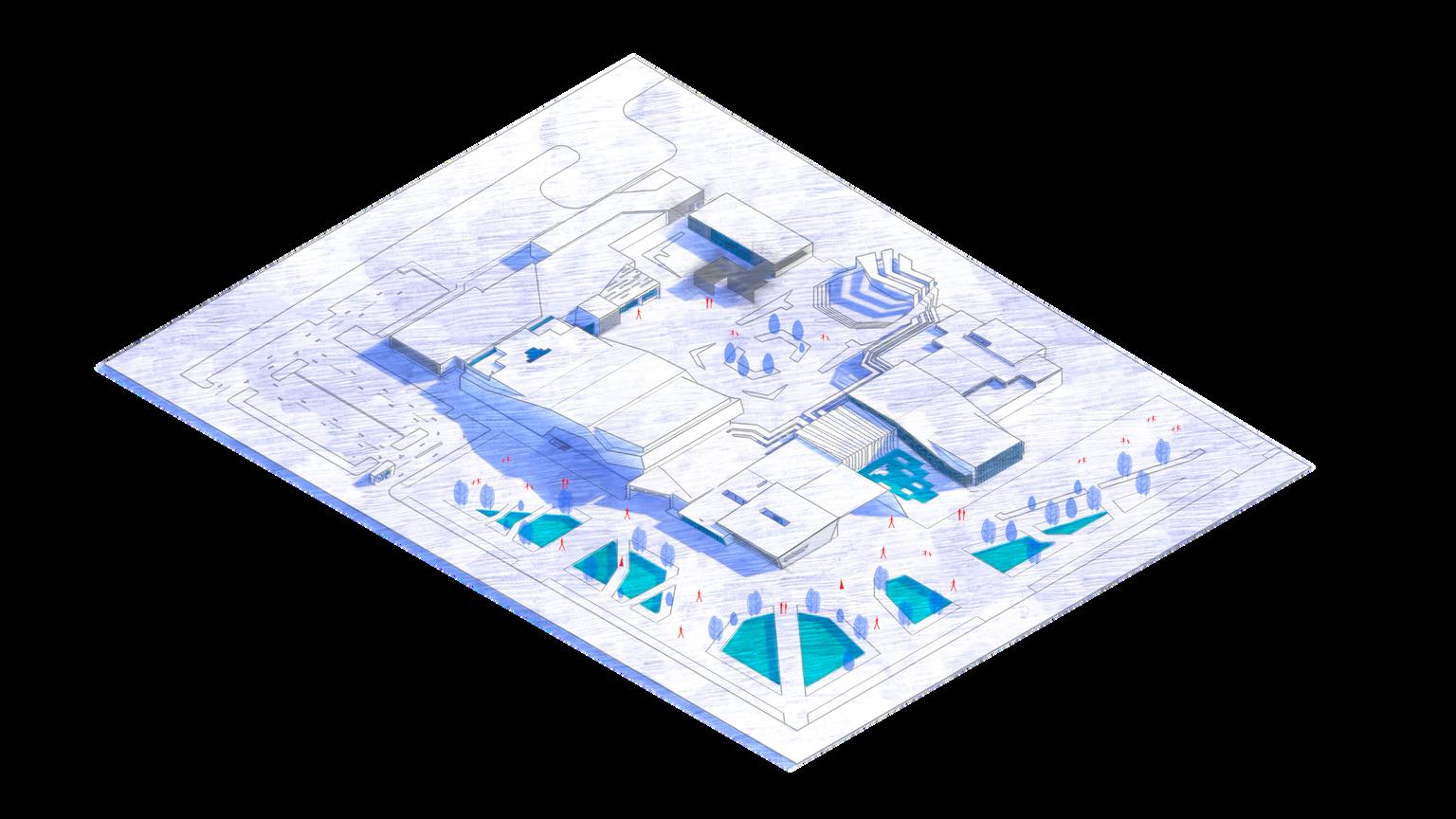

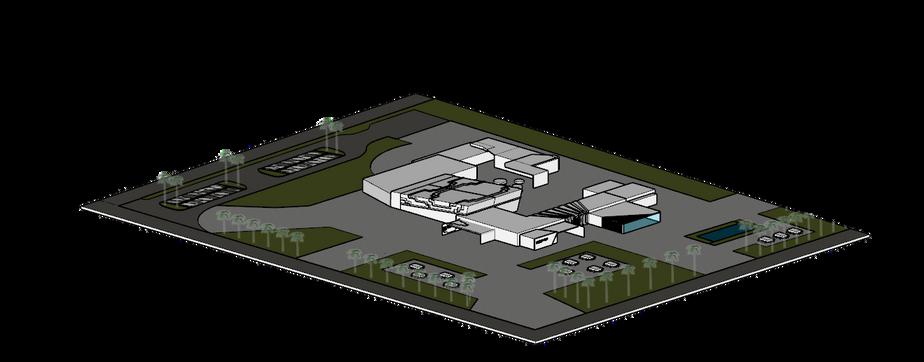

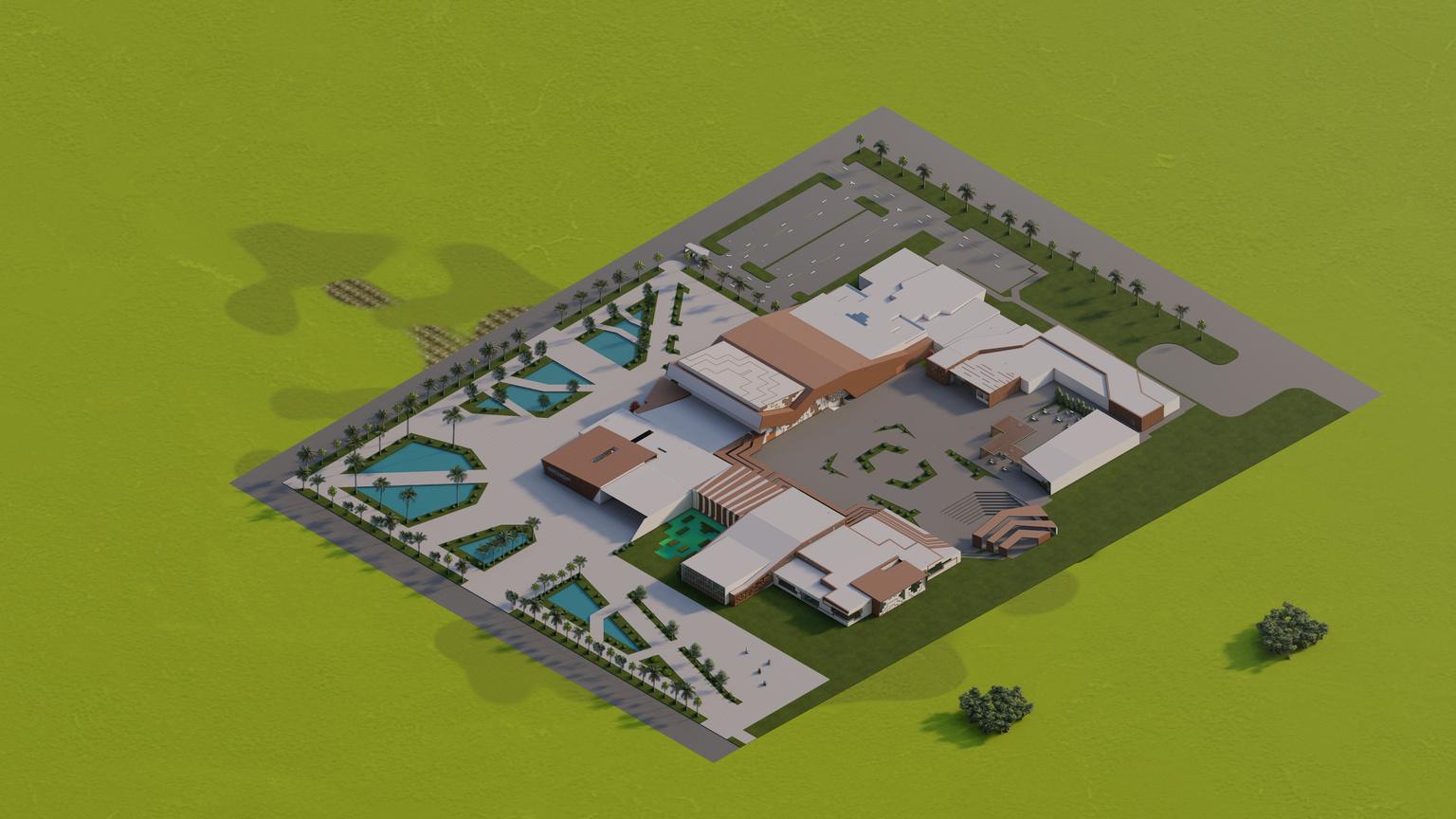

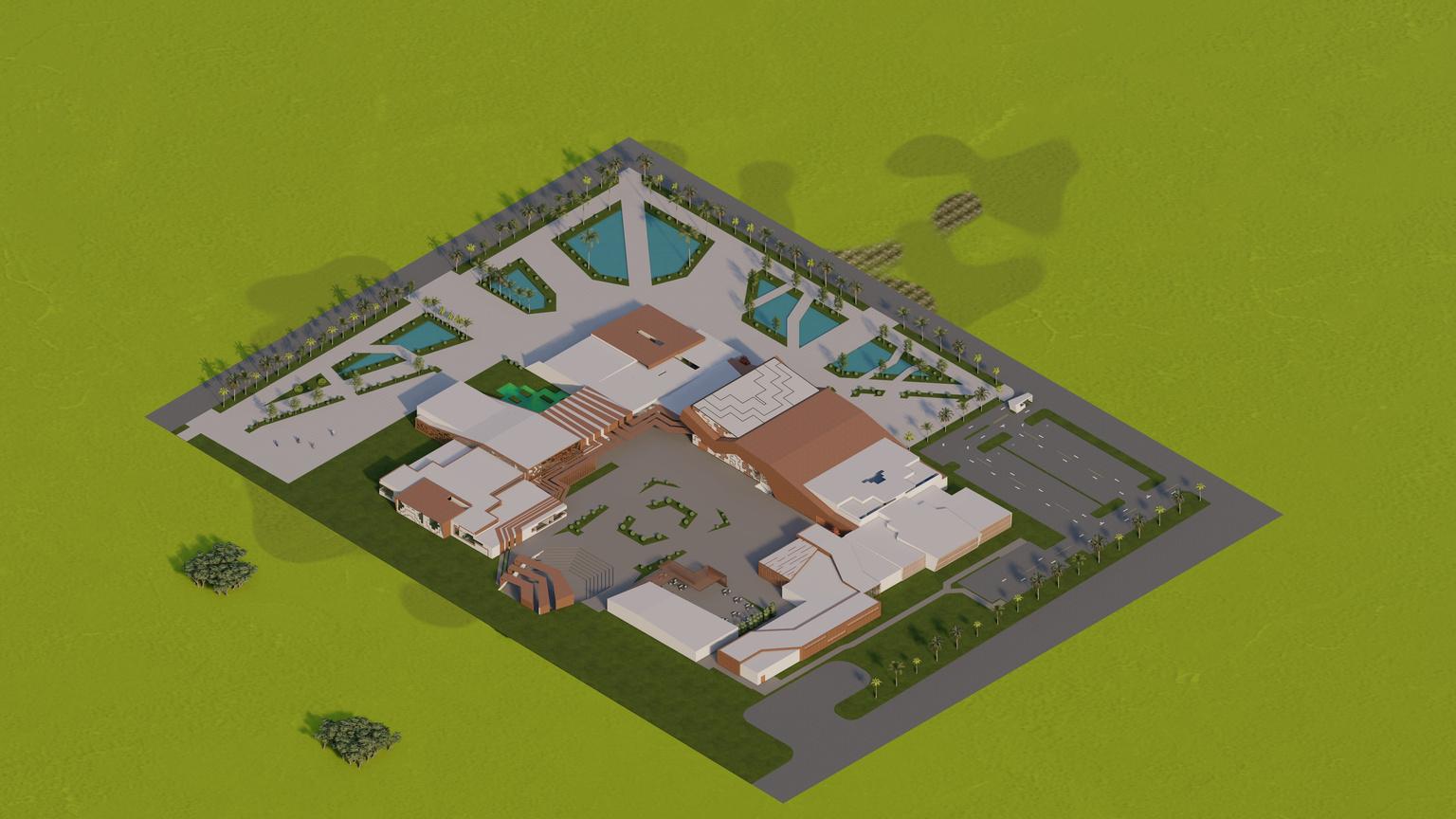

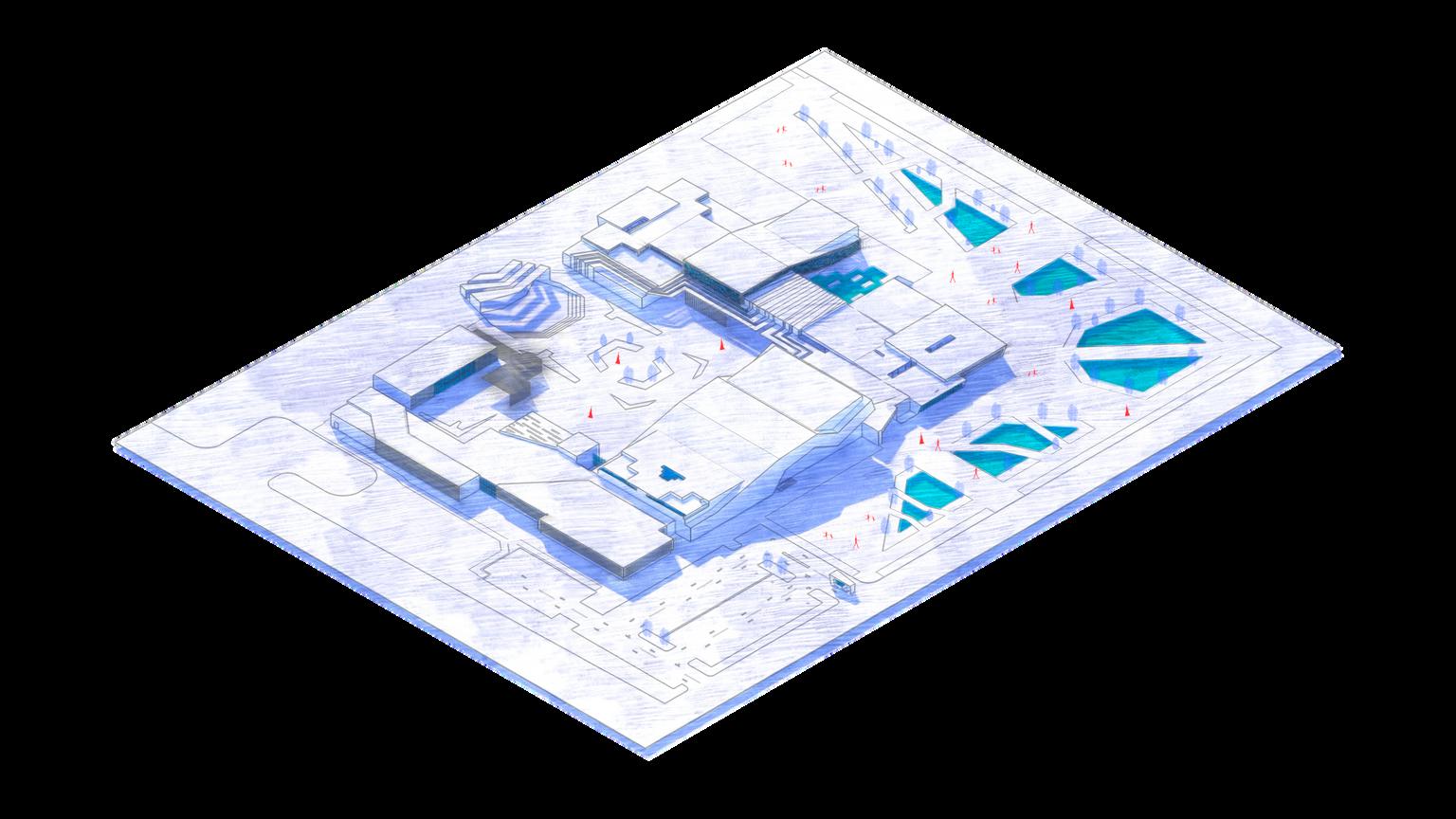

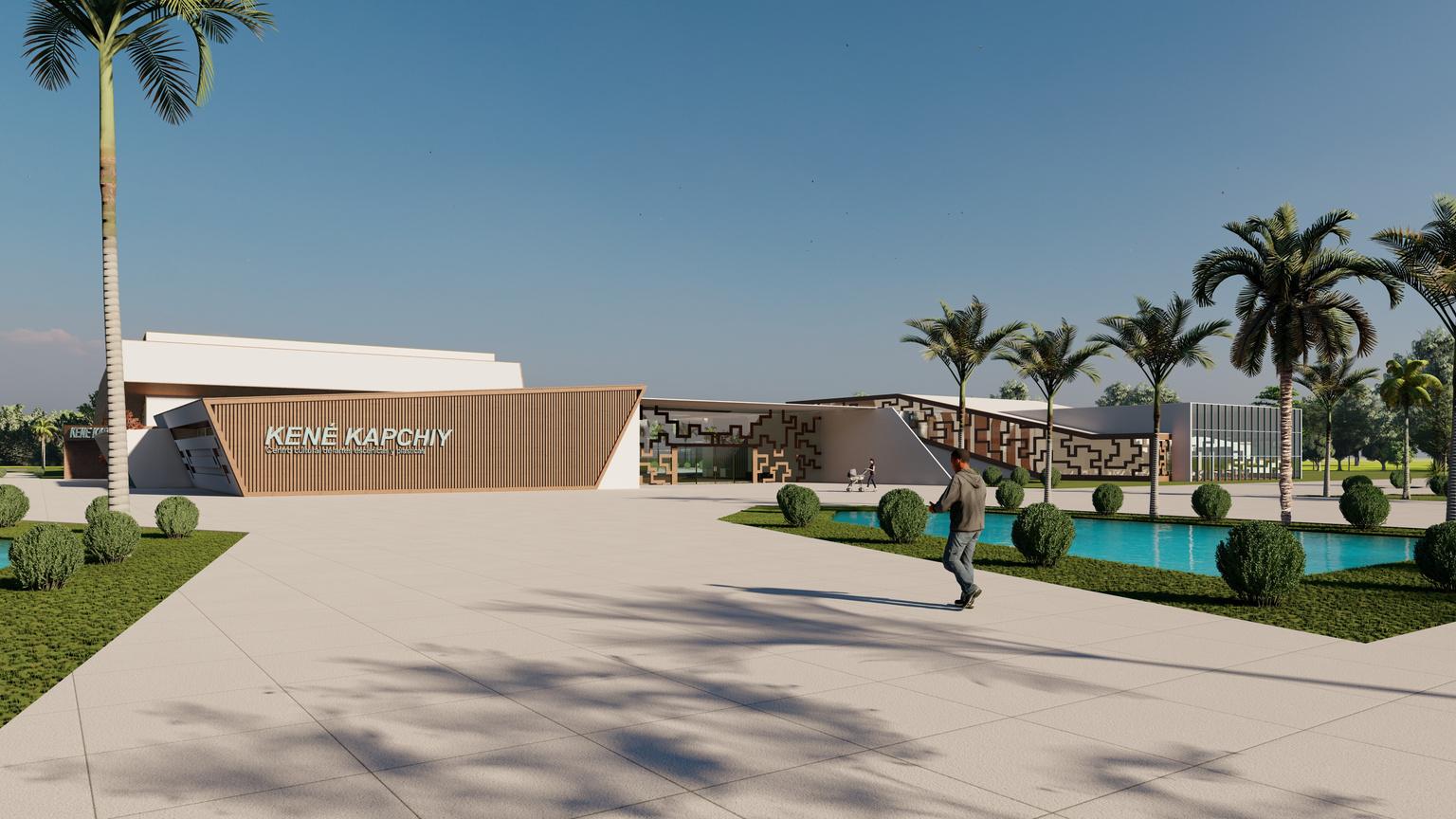

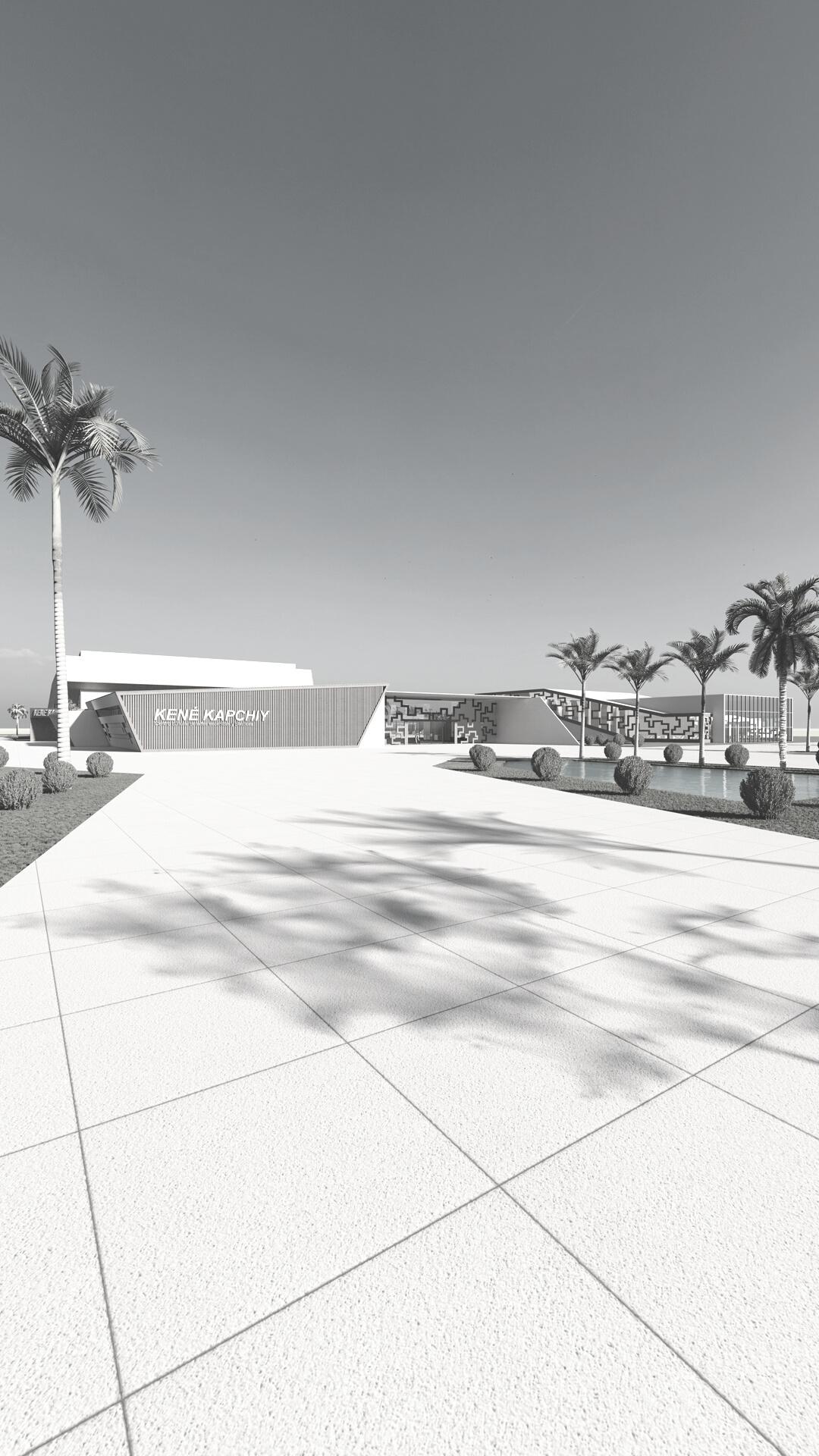

IDEA RECTORAVistas 3D en isometría Vistas 3D en isometría
