SYSTÈMES INTÉGRÉS POUR MUR MANTEAU
▪ Solutions conçues pour la fixation des marquises sur mur manteau
▪ Maintenir l'isolation sans sacrifier la sécurité et la durabilité
M12
infiltrations d'eau
et détérioration
conséquente du bois
LA FIXATION SUR MUR MANTEAU THERMIQUE
Les défis des fixations lourdes sur les systèmes d'isolation thermique
L'isolation thermique par mur manteau est devenue une solution de construction de plus en plus populaire pour améliorer l'efficacité énergétique des espaces résidentiels. Sa principale caractéristique est en effet de réduire les pertes de chaleur vers l'extérieur, en éliminant les phénomènes de pont thermique. Cependant, la fixation de charges lourdes sur les revêtements représente un défi pour de nombreux professionnels du secteur et nécessite l'utilisation de solutions étudiées puis testées, capables de garantir des performances maxi-
Exemples inappropriés :
1. FIXATION SUR UN SUPPORT EN BOIS
béton armé
mur manteau
males en termes de durabilité et de sécurité, en évitant les problèmes désagréables de fissuration créés par l'utilisation de barres filetées fixées sans supports spécifiquement dédiés. L'utilisation de solutions improvisées ou non certifiées, telles que des fixations allongées avec des extensions de rupture thermique avec des matériaux non testés, présente des risques et des criticités qui ne doivent pas être sous-estimés et qui peuvent compromettre l'efficacité et l'étanchéité du système à mur manteau et de la structure.
infiltrations d'eau possibles et détérioration conséquente du bois
compression et déformation du bois
2. FIXATION PAR CONTRE-ÉCROU
béton armé
mur manteau
possibilité d'infiltrations d'eau
écrou M12
béton armé
mur manteau
possibilité d'infiltrations d'eau
L'utilisation du bois comme bloc isolant n'est pas le bon choix. Dans l'application décrite, le bois subit une forte compression, ce qui pourrait détériorer les fibres de manière irrémédiable. De plus, s'il n'est pas correctement traité, le bois peut absorber l'eau et perdre ses caractéristiques de résistance mécanique.
écrou M12
compression et déformation du bois
fissuration
béton armé
mur manteau
Il peut arriver de trouver ceux qui se risquent à une installation sans diversifier le matériau d'isolation sur lequel repose l’auvent.
L'auvent est donc installé sur le mur manteau en question, ce qui entraîne des fissures dans la zone où le profilé en aluminium comprime la surface du plâtre.
Le mur manteau n'a pas de résistance à la compression
3. FIXATION SUR SUPPORT MÉTALLIQUE TUBULAIRE
possibilité d'infiltrations
béton armé
mur manteau
fissuration
fissuration
Surface minimale sur laquelle les charges sont concentrées
Surface minimale sur laquelle les charges sont concentrées
Parfois, cependant, l'installateur pose l'auvent en compensant la profondeur du mur manteau, avec des tubes métalliques à proximité des tiges de fixation. Toutefois, cette solution n'est pas adaptée car toute la charge, tant en compression qu'en dépression, est concentrée sur la petite section des tuyaux installés
LA SOLUTION IDÉALE POUR LE MUR MANTEAU
Le paquet technologique Faraone pour la fixation sur mur manteau.
1
BLOC STRUCTUREL RÉSISTANT À LA COMPRESSION COMME LE BÉTON
2
AUVENTS CERTIFIÉS FARAONE

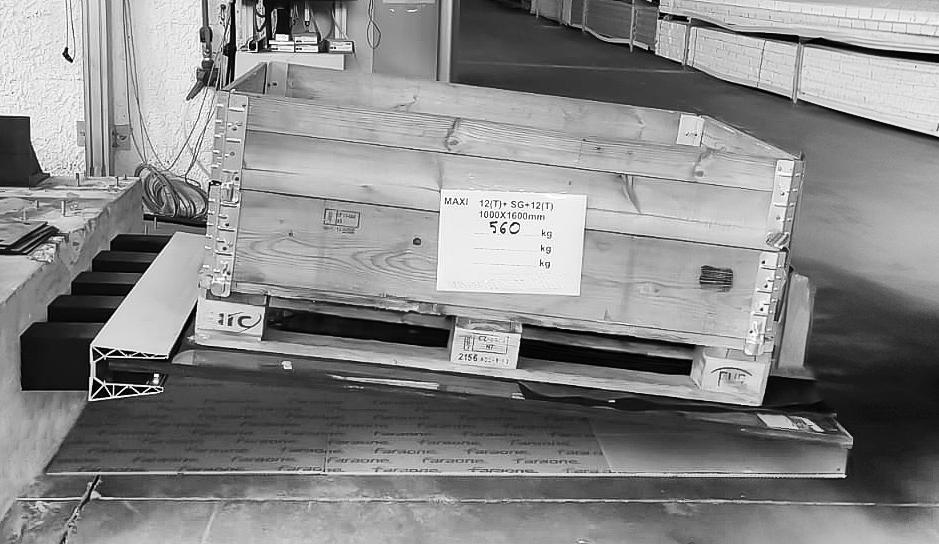

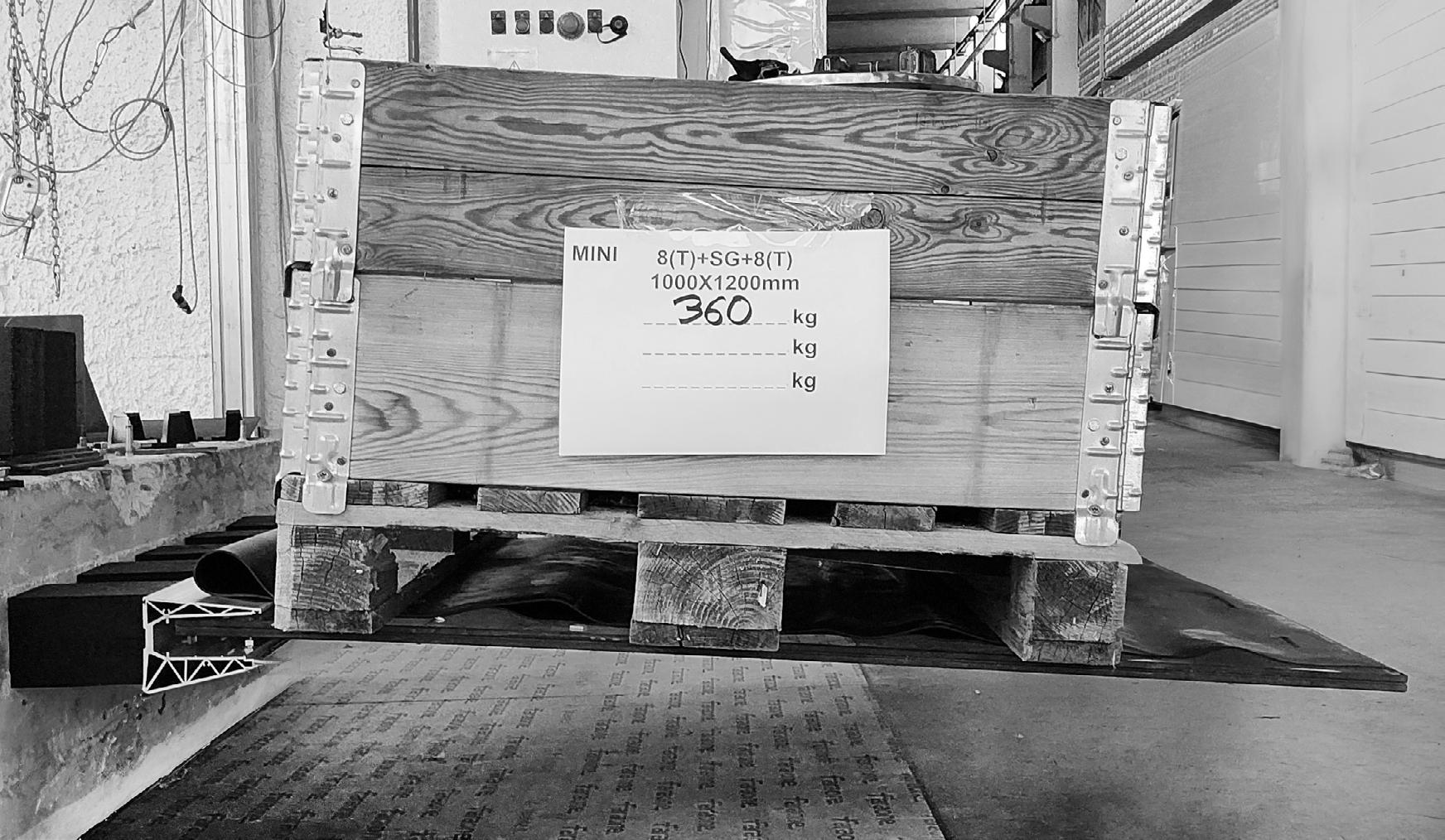

Le paquet technologique composé du bloc structurel et des auvents de la famille Linea 3 est soumis à des tests de sécurité stricts dans le laboratoire de Faraone.
CAPACITÉ DE CHARGES DE NEIGE
Test jusqu'à 400 kg/m2
Tableaux de performance complets aux pages 10/11
CAPACITÉ DE CHARGE DE VENT
Test jusqu'à 300 kg/m2
DESIGN ET TECHNOLOGIE
Surmonter la criticité des fixations lourdes sans compromettre l'efficacité énergétique
Ce n'est que par l'utilisation de solutions testées et innovantes qu'il a été possible de combiner efficacité énergétique, sécurité structurelle et durabilité. Faraone a travaillé à la réalisation de ces objectifs ambitieux, pour aboutir à un produit caractérisé par les aspects suivants :
1. Rapports d'essais : Les tiges de fixation et le système structurel ont été soumis à des essais de charge et ont reçu des certificats spécifiques attestant de leur résistance.
2. Les éléments de support sont constitués d'un matériau polymère à haute résistance et à faible conductivité thermique afin de limiter l'effet des ponts thermiques.
3. Pont thermique ponctuel à la norme : grâce au matériau isolant qui les compose, les blocs structurels réduisent l'effet des ponts thermiques, en minimisant l'effet de transmission de la tige.

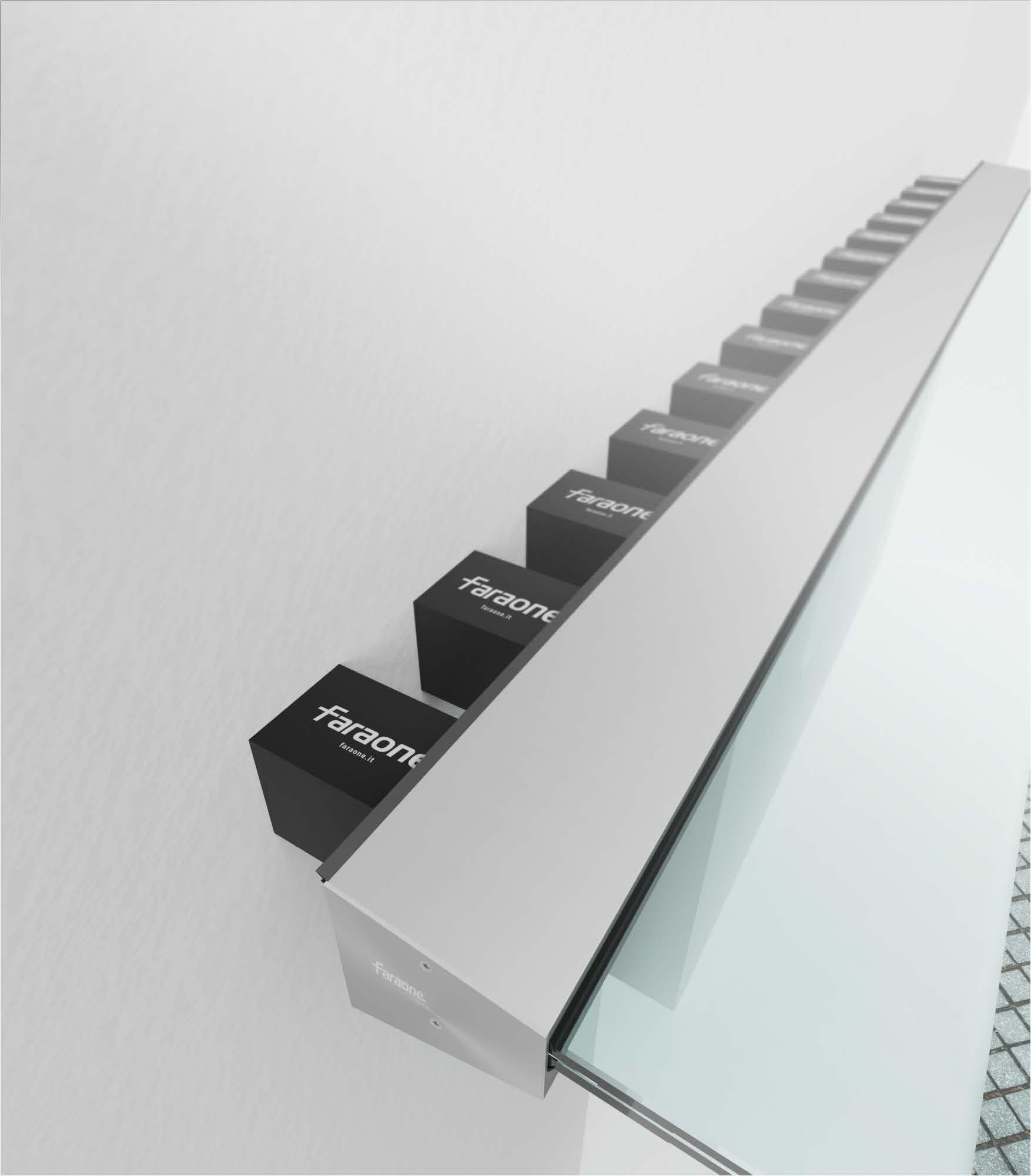

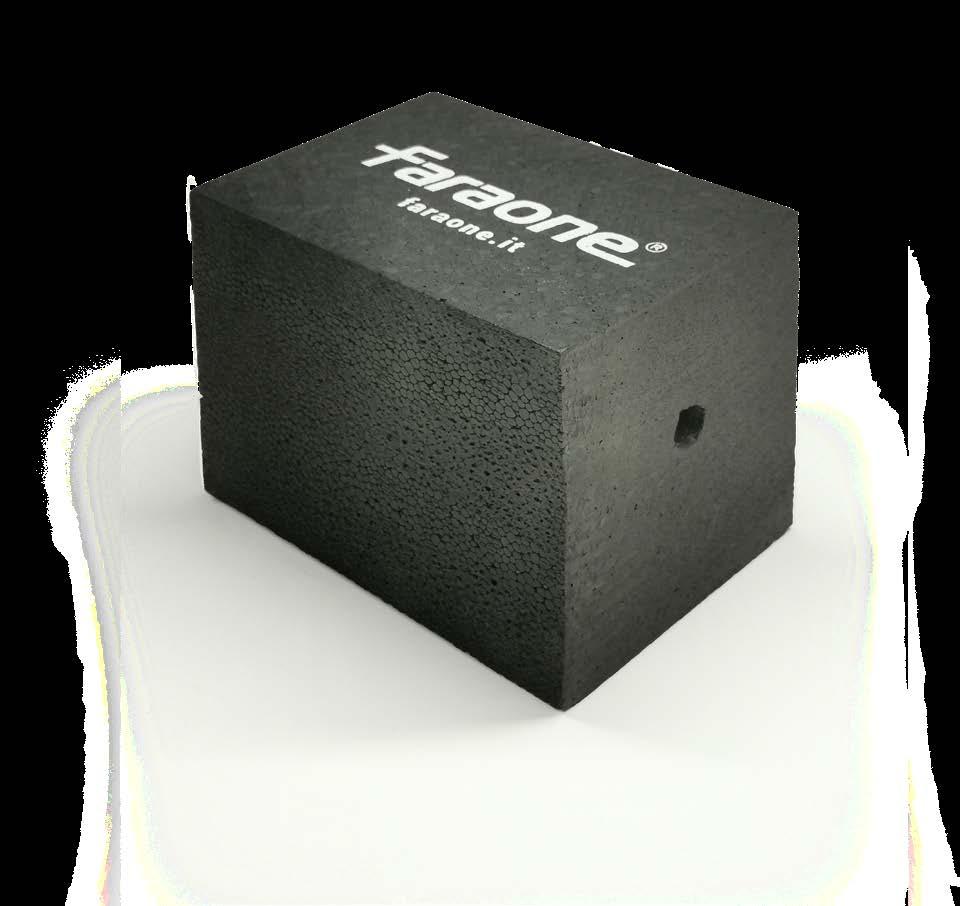

Bloc structurel en EPS haute densité
Dimensions :
- Linea Mini 3 : 100x90x145 (pas moins de 145)
- Linea Maxi 3 : 100x110x145 (pas moins de 145)
Système Faraone pour fixation sur mur manteau
MONTAGE DU BLOC POUR
LINEA MINI 3
PHASES DE MONTAGE
1) Mise en forme du mur manteau
2) insérer les tiges
3) insérer le bloc dans le bon sens, en suivant les instructions ci-dessous.
COMMENT INSÉRER LE BLOC
4) procéder à l'installation normale de l'auvent en suivant la notice de pose de Linea Mini 3 et Linea Maxi 3.
TOUJOURS MONTER AVEC L’INSCRIPTION VERS LE HAUT

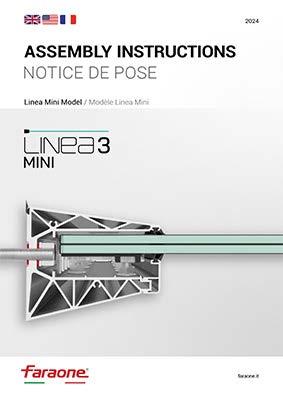

la notice de pose de Linea Mini Téléchargez ici
SOLUTION POUR
LINEA MINI 3
Scellement minimum 100
mur manteau
longueur selon le mur manteau 22
Sortie de tige
longueur selon le mur manteau
COUPE DU BLOC ET DE LA TIGE :
Couper toujours le bloc à la taille souhaitée.
Saillie de la tige :
La tige doit dépasser de 22 mm le bord du bloc structurel posé dans le béton.
MONTAGE DU BLOC POUR
LINEA MAXI 3
PHASES DE MONTAGE
1) Mise en forme du mur manteau
2) insérer les tiges
3) insérer le bloc dans le bon sens, en suivant les instructions ci-dessous.
4) procéder à l'installation normale de l'auvent en suivant les instructions de montage de Linea Maxi 3.
TOUJOURS MONTER AVEC L’INSCRIPTION VERS LE HAUT

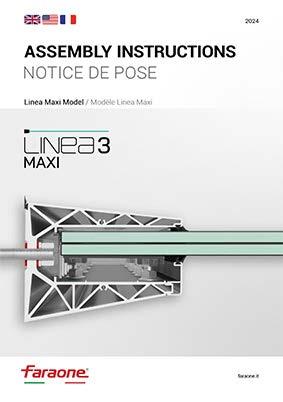

Téléchargez ici
la notice de pose de Linea Maxi
SOLUTION POUR
LINEA MAXI 3
Scellement minimum 100
mur manteau
longueur selon le mur manteau 28
Sortie de tige
longueur selon le mur manteau
COUPE DU BLOC ET DE LA TIGE :
Couper toujours le bloc à la taille souhaitée
Saillie de la tige : La tige doit dépasser de 28 mm le bord du bloc structurel posé dans le béton.
VALEURS DE PERFORMANCE
Test en laboratoire Linea Mini 3
• Verre trempé feuilleté avec intercalaire rigide de la famille 2 (type SG, X-LAB, ABAR)
VERRE INDIQUÉ (Intercalaire en plastique rigide)
8(T)+8(T) SG 1000X1200 mm
8(T)+8(T) SG 1000X1200 mm
ÉPAISSEUR DU BLOC
CHARGE DE NEIGE (kg/m2)
CHARGE DE VENT (kg/m2)
FIXATION SUR BÉTON ARMÉ
VALEURS DE PERFORMANCE
Test en laboratoire Linea Maxi 3
• Verre trempé feuilleté avec intercalaire rigide de la famille 2 (type SG, X-LAB, ABAR)
VERRE INDIQUÉ (Intercalaire en plastique rigide)
10(T)+10(T) SG 1000X1200 mm
10(T)+10(T) SG 1000X1500 mm
12(T)+12(T) SG 1000X1200 mm
12(T)+12(T) SG 1000X1500 mm
ÉPAISSEUR DU BLOC
CHARGE DE NEIGE (kg/m2)
CHARGE DE NEIGE (kg/m2)
CHARGE DE VENT (kg/m2)
FIXATION SUR BÉTON ARMÉ
SERVICE CLIENTS
Notre expérience est à votre service.
Nous vous guidons dans le choix de la solution la plus adapte à vos besoins.
GUIDE D’EXPERTS
Suivre un projet à chaque étape est parfois très difficile. Pour cette raison, nous vous fournissons une assistance totale à partir du conseil technique jusqu’au post-achat.
INSTALLATION
Nous sélectionnons avec soin les experts qui effectuent l’installation de nos produits pour assurer le standard de qualité. Durant cette phase, des tests sont effectués sur site pour s’assurer que l’installation a été réalisée de manière compétente et que tout est sécurisé.
Comment vous pouvez nous contacter
email : faraone@faraone.it
Tel : +39 0861 784200
web : faraone.it
Demandez des informations sur notre site web
SPÉCIFICATIONS TECHNIQUES
Marquises de la série LINEA :

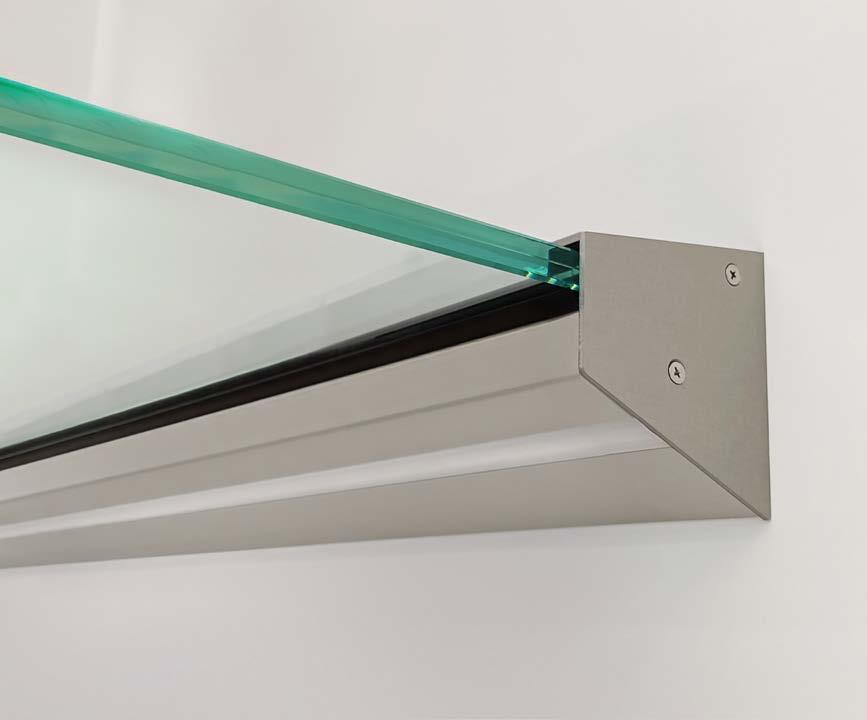

1) Structure portante fixée au mur constituée d'un profilé extrudé en alliage d'aluminium EN AW 6063 avec traitement T66. La section du profilé est adaptée pour résister au poids du verre, à la poussée du vent et à la charge de neige ; le tout adapté à la saillie du verre. La finition des profilés sera anodisée à la couleur argent de la classe 20 microns, ou laqué avec de la poudre de polyester à la couleur requise.
2) Accessoires nécessaires pour contenir, bloquer et niveler les plaques, même en position juxtaposée. Présence d'accessoires anti-arrachement du verre.
3) Fixation de la structure au mur à l'aide de tiges filetées et de résine chimique certifiée. Assurer la fixation sur du béton armé ou de la maçonnerie portante, en déclarant être au courant des poids dus à la poussée du vent et de la charge que la fixation doit supporter. Voir le tableau des poids dans le catalogue.

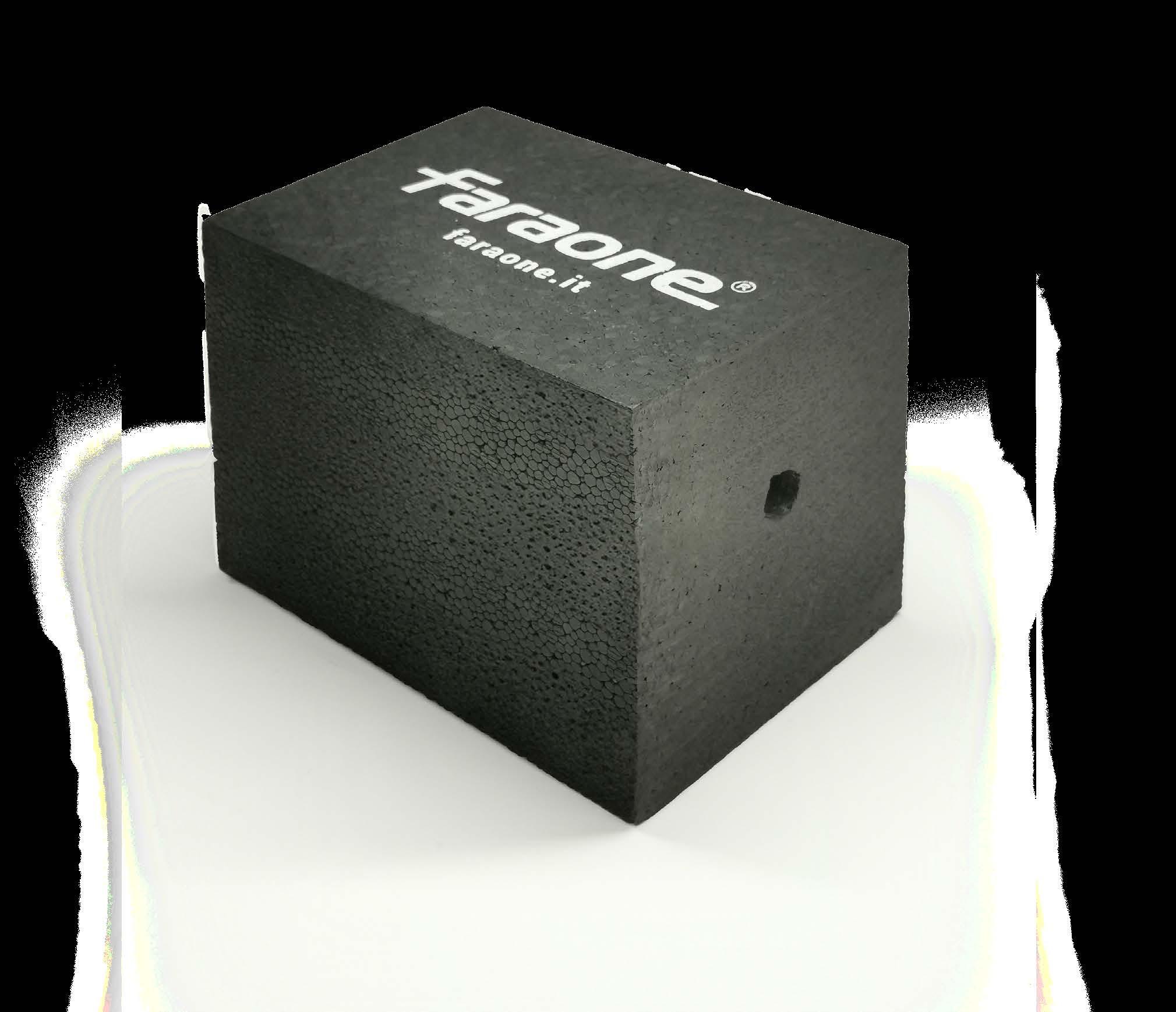

4) Bloc en EPS haute densité de 410 kg/ m3, de dimensions 145x110x100 (Linea maxi 3) ou 145x100x90 (Linea mini 3), utilisable comme épaisseur d’appui et de compression pour la fixation de charges lourdes sur murs manteaux.
5) Les verres des auvents du modèle Linea doivent être trempés et feuilletés avec un intercalaire rigide (type SG ou similaire de la « famille 2 »), avec la garantie qu'en cas de rupture accidentelle des deux plaques, cellesci resteront horizontales, c'est-à-dire qu'elles ne tomberont pas verticalement sur des personnes.
L'épaisseur doit être celle indiquée dans le catalogue du fournisseur, soit 8+8 ou 10+10 ou 12+12, selon le modèle et la saillie. Le verre stratifié avec du PVB ou de l'EVA normal ne peut être utilisé que pour des saillies de 120 cm maximum, et dans tous les cas en positionnant l’auvent à une hauteur minimale de 2 mètres au-dessus de la saillie du verre. (Si les plaques se cassent, elles doivent se plier comme un drap au-dessus de la taille de la personne).
6) L'ensemble de l’auvent doit avoir un certificat de résistance d'au moins 300 kg/m2, en plus du poids du verre. La résistance de 300 kg/m2 peut varier en fonction de l'emplacement/de la hauteur au-dessus du niveau de la mer.
