EQUIPAMIENTO EDUCATIVO NIVEL INICIAL by ESTEFANY MURILLO CONTRERAS

Est. Arq. Murillo Contreras Estefany Nicole

DUA II

EQUIPAMIENTO : EDUCACION INICIAL

MIRADOR

APORTE :

Fortalecer la identidad del AA.HH San Pedro y sensibilizar a la población. (Nuevo hito importante)

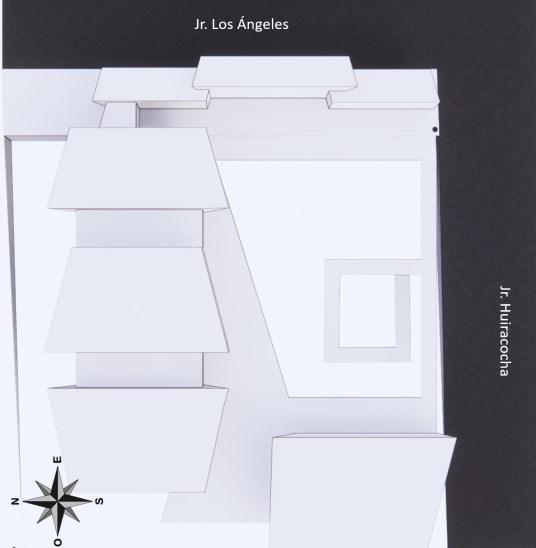

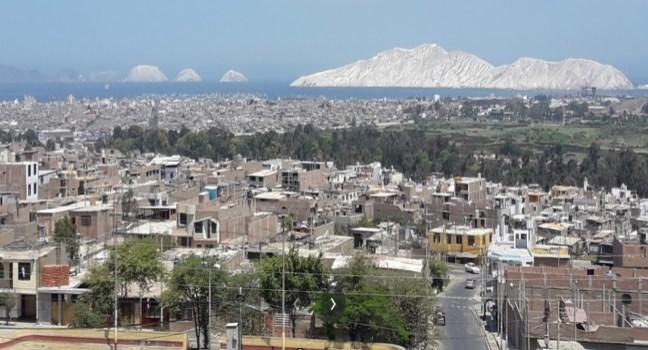

País: Perú Departamento: Ancash Provincia: Santa Distrito: Chimbote Zona a intervenir

Los Ángeles

Huiracocha

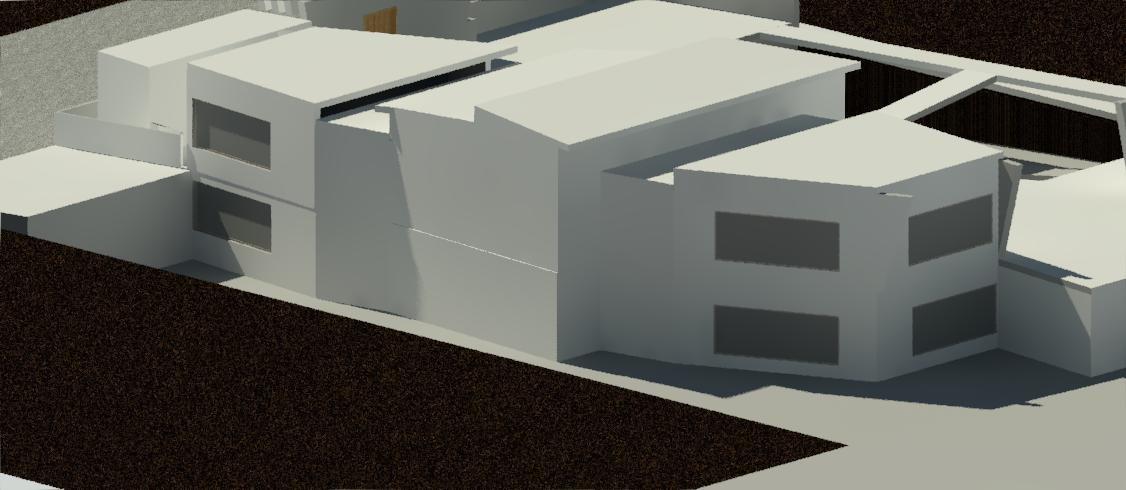

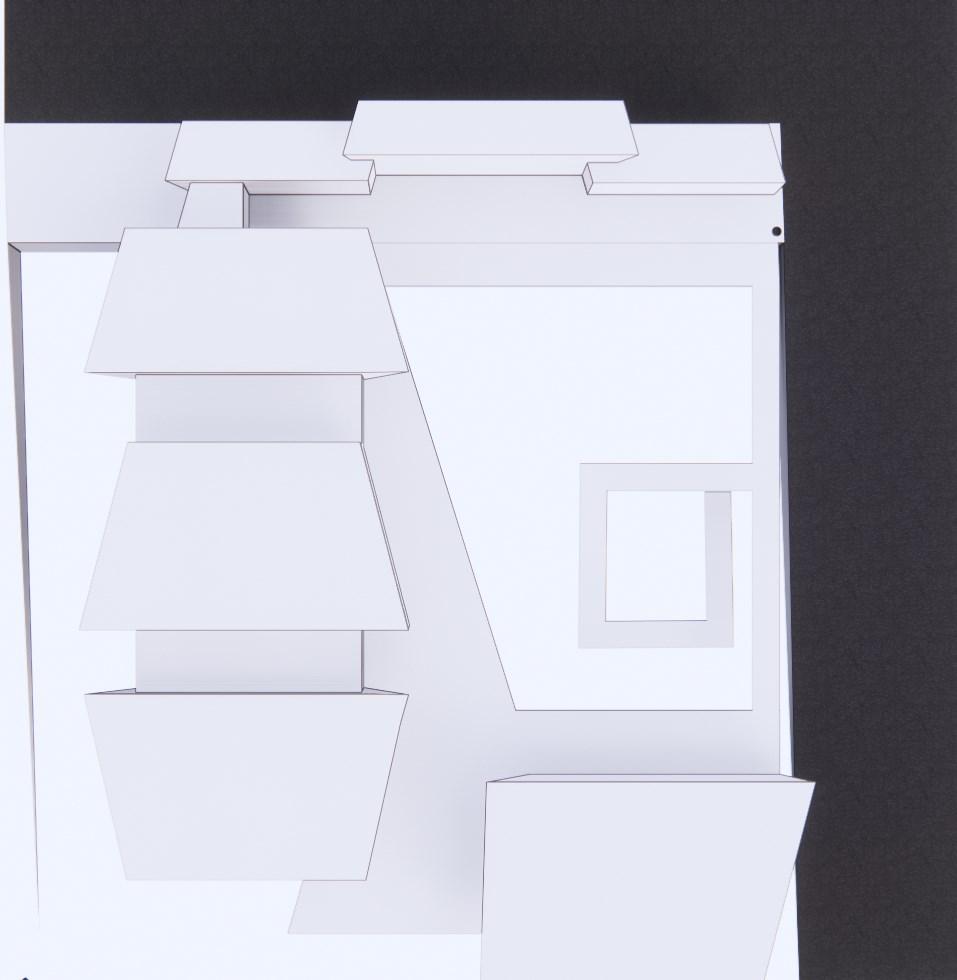

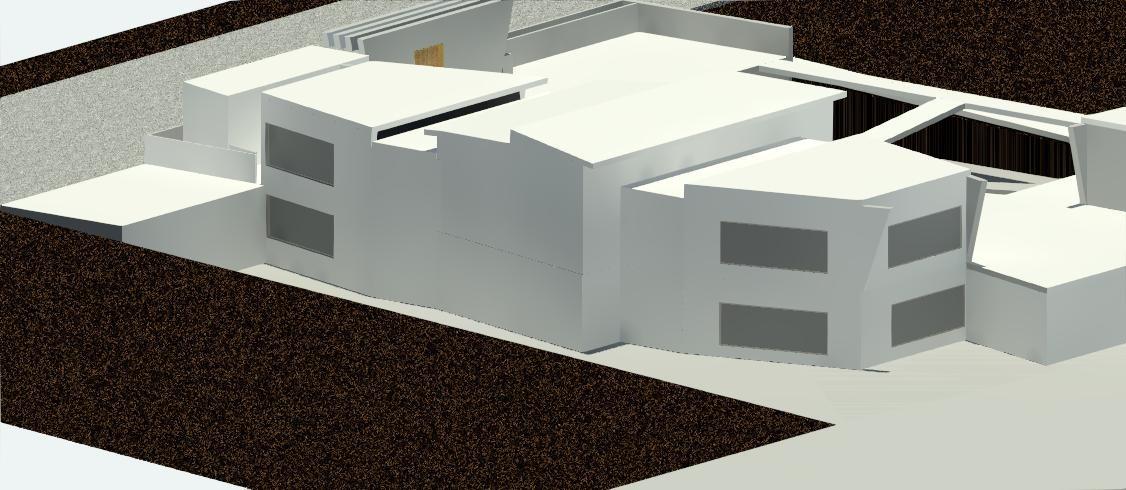

VOLUMETRIA

Jr.

Jr. Santa Rosa

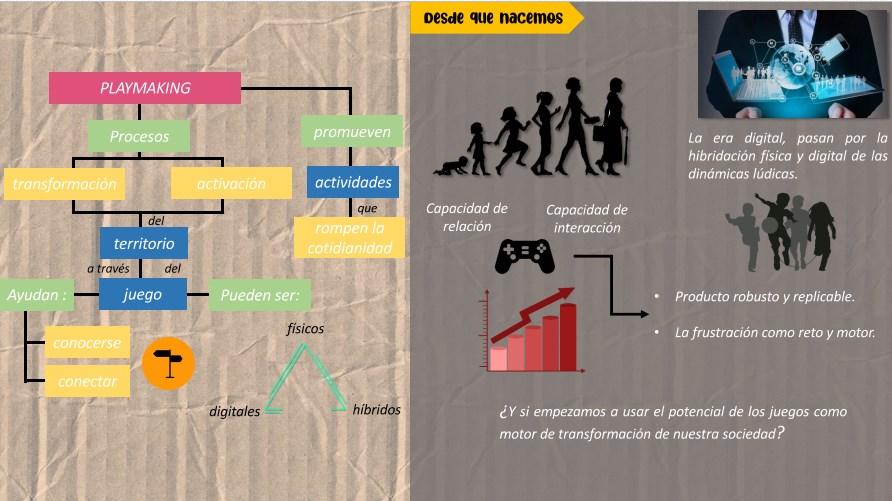

LIBRO: CIVIC DESIGN - Civic Innovation School

Institución Internacional estructurada como una Red Distribuida que promueve Entornos de Aprendizaje Colaborativos enfocados a la Innovación Cívica, la Inteligencia Colectiva, el Diseño Abierto, el Compromiso Cívico.

País: Perú Departamento: Ancash

Provincia: Santa

Distrito: Chimbote Zona a intervenir TEORIA

7.30 am

8.30 am

9.30 am

1.30 pm

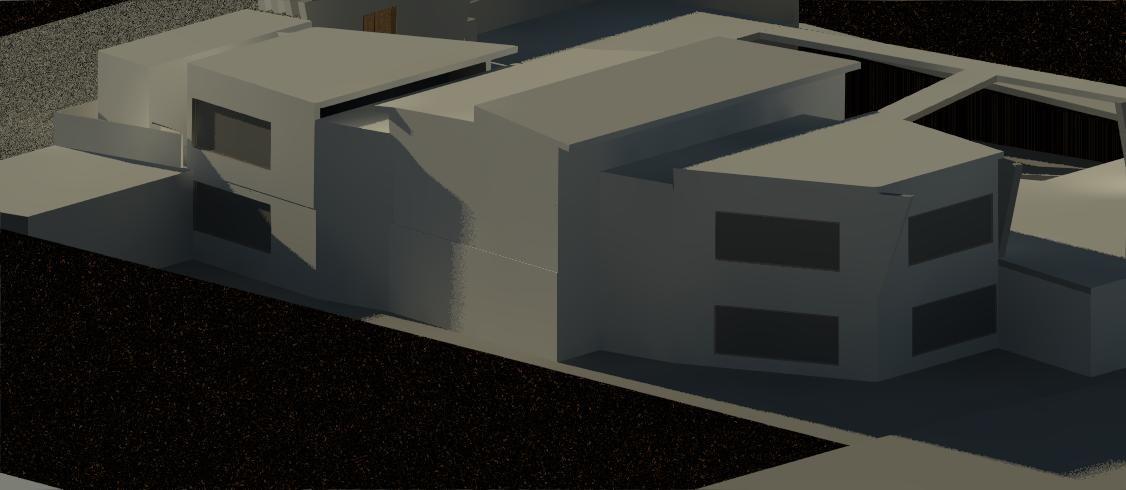

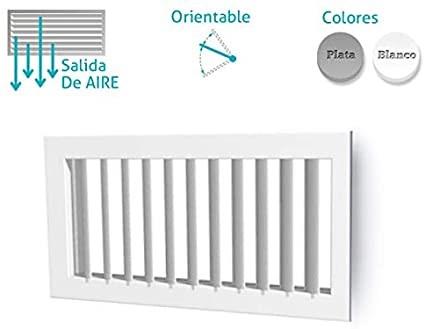

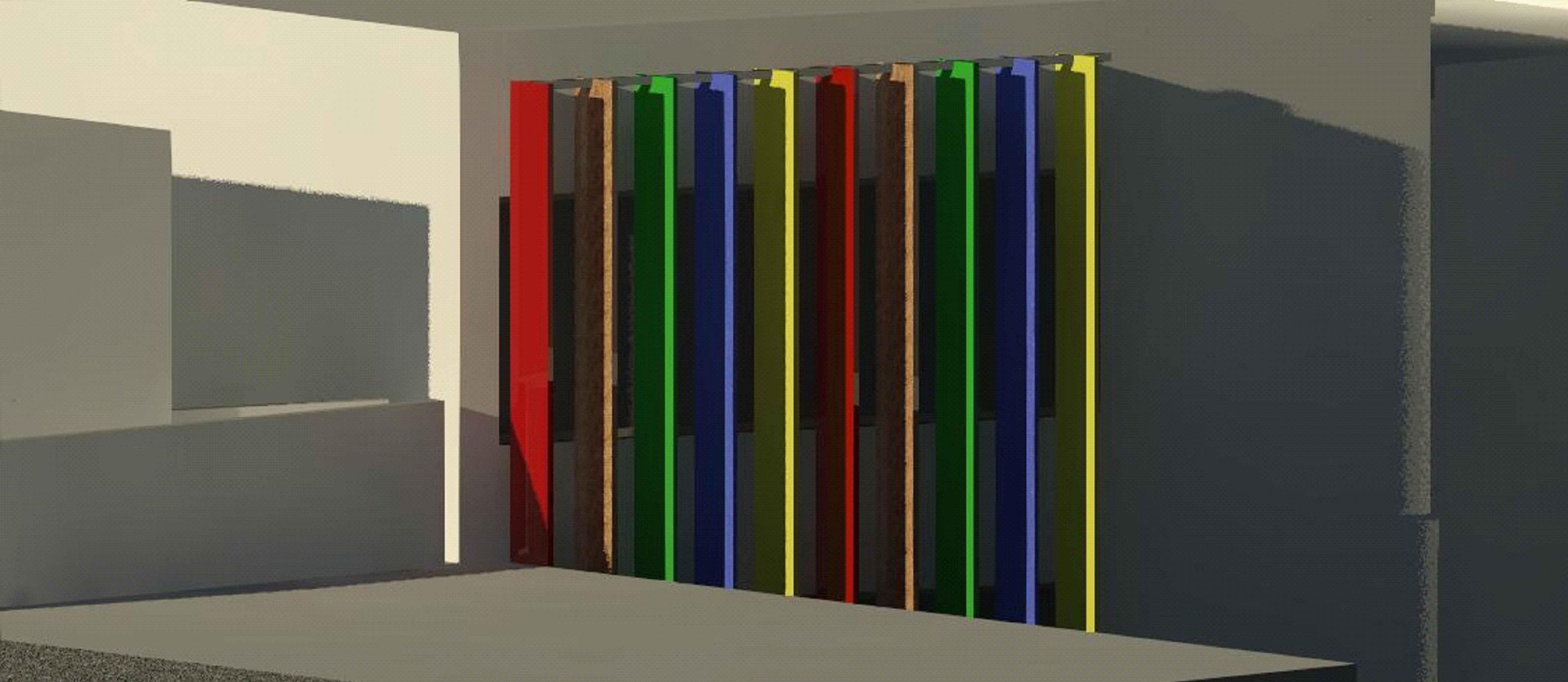

7.30 am con LAMAS VERTICALES a 25°

Protegerlo de la radiación solar, asegurando al mismo tiempo una iluminación natural del ambiente interno.

Las lamas son piezas planas y alargadas que sirven para controlar la luz. Pueden ser de muchos tamaños y materiales (hormigón, metal, madera,...) y pueden ser móviles o fijas.

Además de controlar la luz solar permite a los niños jugar con el aspecto del edificio y aprender de paso los colores.

País: Perú Departamento: Ancash Provincia: Santa Distrito: Chimbote Zona a intervenir ANEXOS

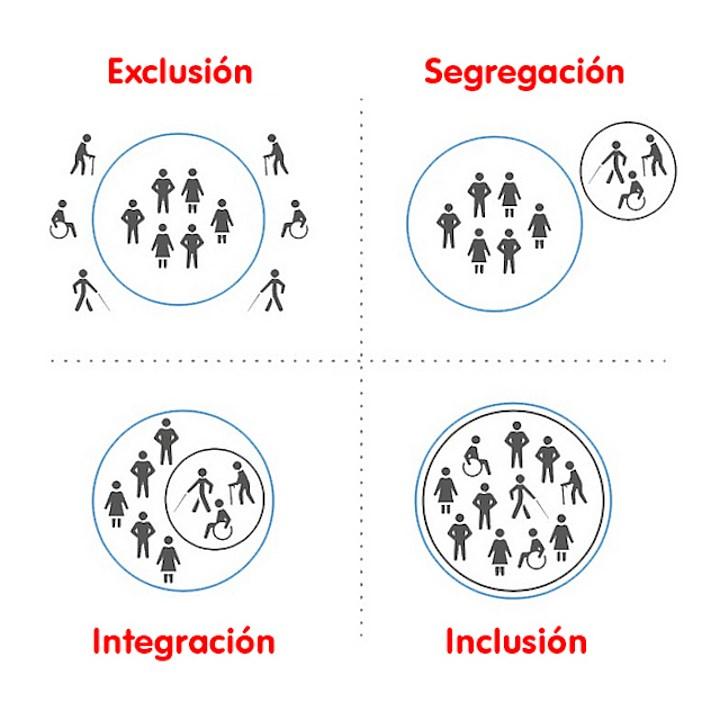

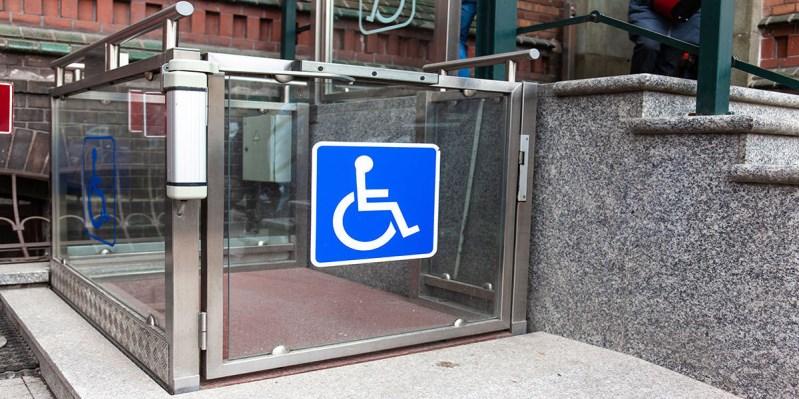

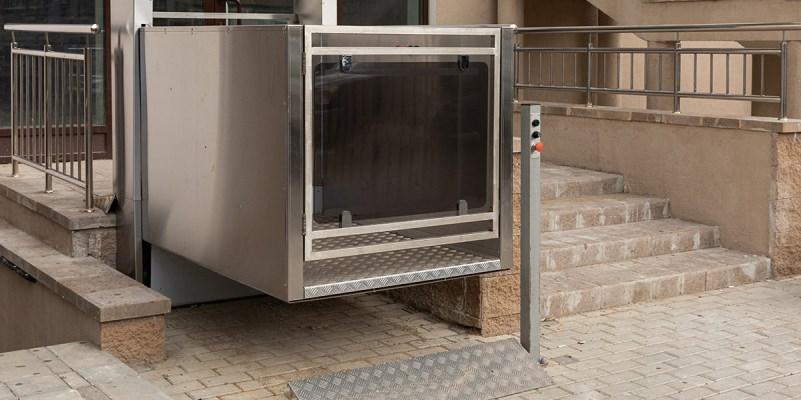

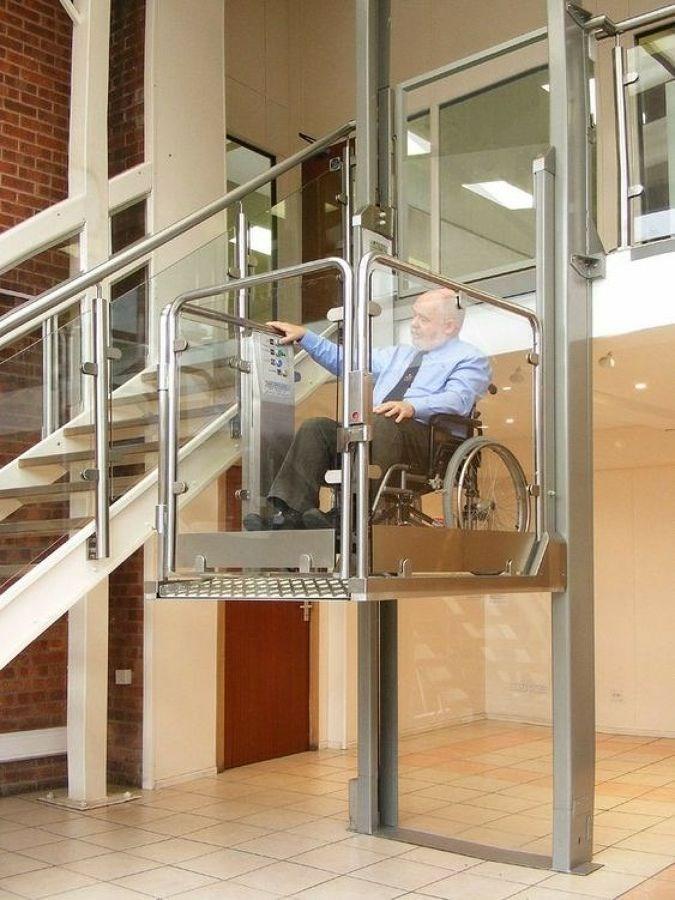

Ventajas y beneficios de los elevadores de sillas de ruedas

•Sin duda, una solución de accesibilidad, que permita que una persona con habilidades diferentes, pueda desplazarse de forma autónoma y segura entre distintos niveles en un entorno urbano o en un edificio, supone la verdadera eliminación de las barreras arquitectónicas.

País: Perú Departamento: Ancash

Provincia: Santa

ANEXOS

Distrito: Chimbote Zona a intervenir

FUNCIONAL

• ZONIFICACIÓN

• ARQUITECTURA INCLUSIVA

• AMBIENTES DIDACTICOS

MORFOLOGICAS

• EL EQUIPAMIENTO NO ROMPE CON EL ENTORNO

• NUEVO HITO

AMBIENTAL

• RECORRIDO DEL SOL (LAMAS)

• VENTILACION CRUZADA

• VENTILACIÓN TECHOS INCLINADOS

• BARRERAS VERDES

FORMALES

• VOLUMETRIA

• RITMO EN LOS TECHOS Y CUBIERTA

País: Perú Departamento: Ancash Provincia: Santa Distrito: Chimbote Zona a intervenir CRITERIOS

G G F F E E D D B B A A 1 1 2 2 4 4 6 6 7 7 9 9 10 10 3 3 5 5 C C 8 8 1 1 NPT:+0.20 AULA4AÑOS NPT:+0.20 AULA4AÑOS NPT:+0.20 PSICOLOGÍA NPT:+0.20 SS.HH NPT:+0.20 TÓPICO NPT:+0.20 SECRETARIA ESPERA NPT:+0.20 DIRECCIÓN SS.HH NPT:+0.20 SALADEREUNIONES DEPÓSITODE MATERIALESEDUCATIVOS NPT:+0.20 AULAAÑOS UNIVERSIDAD CÉSAR VALLEJO UCV CURSO: DOCENTE: ESCALA: FECHA: N°LÁMINA: ORIENTACIÓN FACULTADDEINGENIERÍAY ARQUITECTURA UBICACIÓN: PROYECTO: ALUMNA: NOMBREDELPLANO: A.HSANPEDRO, CHIMBOTE-PERÚ EQUIPAMIENTOEDUCATIVO NIVELINICIAL(CICLOI-II) DISEÑOURBANO ARQUITECTÓNICOII ARQ.YANAVILCA ANTICONAOMARC. EST.ARQ.MURILLO CONTRERASESTEFANYNICOLE PLANTAS:PRIMER NIVEL 1/100 MARZO, 2021 A-01 ARCHIVO NPT:+0.20 SS.HH SS.HHMIXTO DESCANSO COCINA 45 89 01 PISOTIPO Mueblesbajos NPT:+0.20 Columpios ACTIVIDADAUTÓNOMA YDEJUEGO SS.HHH.D NPT:+0.20 SS.HHMIXTO NPT:+0.20 NPT:+0.20 AULAAÑOS NPT:+0.20 SUM HUERTO HUERTO SS.HHNIÑAS NPT:+0.20 SS.HHNIÑOS NPT:+0.20 SS.HHH.D SS.HHH.D NPT:+0.20 HUERTO HUERTO NPT:+0.20 DEPÓSITO 3 5 4 32 5 6 12 6 11 NPT:+0.20 NPT:+0.20 NPT:+0.20 NPT:+0.20 NPT:+0.20 Proyección PISOVINÍLICO .61.61 Espesor=2mm PISOVINÍLICO .61 Proyeccióncieloraso Sillagiratoria Sillagiratoria 4.55 2.20 6.80 7.75 9.00 4.95 .25 4.30 .25 2.00 .15 6.60 .25 7.50 .25 2.50 .25 6.00 .25 3.25 .251.20.25 36.00 .25 6.50 .25 2.80 2.65 7.00 1.90 .25 4.70 .25 9.00 4.55 2.20 6.80 7.75 9.00 4.95 38.50 2.75 .25 3.65 .25 2.10 .25 4.90 .25 3.45 2.65 .25 3.60 .15 1.60 .25 4.60 .25 2.00 .25 3.35 .25 3.90 2.35 5.15 4.20 5.60 4.85 2.25 3.60 34.00 1.00 1.20 1.75 3.84 1.60 2.00 .15 2.00 .15 .75 3.95 1.85 2.20 7.00 .15 2.30 2.30 5.10 4.40 4.20 2.15 5.60 4.85 2.25 5.05 34.50 2.15 2 2
