EDITORIAL

Karl Großauer 76

Geomechanics and Tunnelling – various topics

Geomechanik und Tunnelbau – freie Themen

TOPICS

Thomas Roper, Robert Bertuzzi, David Oliveira, Jurij Karlovšek

91 A framework to demonstrate the utility and safety of the observational method

Tilen Urbancˇicˇ, Jure C ˇ esnik

104 Automatic tunnel point cloud creation using photogrammetry and deviation analysis of excavation and shotcrete surfaces

112

Volume 17

April 2024, No. 2

ISSN 1865-7362 (print)

ISSN 1865-7389 (online)

Geomechanics and Tunnelling is listed in Scopus from Elsevier.

CiteScore 2022: 0,9

Editor

ÖSTERREICHISCHE GESELLSCHAFT FÜR GEOMECHANIK

http://wileyonlinelibrary.com/journal/geot

www.ernst-und-sohn.de/geomechanics-and-tunnelling

Flavio Chiaverio, Ulrich R. Püschner

16 years of operation of a road tunnel in swelling rock– results of special measures

16 Jahre Betrieb eines Straßentunnels im Gipskeuper – Ergebnisse der Spezialmaßnahmen

Florian Thurner, Roman Marte, Franz Tschuchnigg

126 Comparison of preloading by fill surcharge and ground water lowering based on a case study

David Oliveira, Harry Asche, Anthony Harding

136 Friction effects on connection systems in modern concrete segmental linings

Mansour Sabri, Kamran Goshtasbi, Hamid Reza Nejati, Ehsan Taheri

146 Evaluation of the effect of TBM disc cutter wear on rock cutting efficiency

Rubrics

78 News

157 Product Information 160 Diary of events

Geomechanics and Tunnelling – various topics Geomechanik und Tunnelbau – freie Themen

Großauer

The publication of scientific articles is necessary and contributes significantly to the dissemination of experience, findings and research results within our professional community. Scientific topics are equally important as practical construction topics. They also serve to promote scientific and professional discourse and to document and provide evidence of progress. In the amount of information sources available to us today in the digital world and which we can access with increasing simplicity through the application of artificial intelligence, it is often difficult to distinguish „sense“ from „non-sense“. A rigorous review process of technical articles by people experienced in their field is important and ultimately helps us to make this distinction. This issue is not dedicated to a specific topic and contains a total of six articles from different fields.

The paper by Roper et al. presents a risk-based approach for deciding when to use the observation method. Using a probabilistic approach, risks, costs, construction time and engineering judgment are considered and tested using the example of a case study.

The paper by Urbancˇicˇ & C ˇ esnik describes a method or software application for comparing the ACTUAL with the TARGET position of the excavation profile or shotcrete lining based on photogrammetric images.

At Chienberg road tunnels, two sections of the tunnel lifted during construction due to the swelling anhydrite rock. In their article, Chiaverio&Püschner describe the experience gained with the use of the yielding system to control the invert heave and the associated maintenance measures carried out. They summarize the latest results of several years of measurements and give an outlook on the future service life of the tunnel.

Thurner et al. describe an alternative approach to ground improvement with the lowering of the groundwater level as an alternative to classic preloading in order to address and minimize the building settlements. A case study is used to test both methods and their effectiveness.

The article by Oliveria et al. sheds light on the friction effect on connection systems during segmental lining. The investigation usesa case study and emphasizes the role of friction between adjacent segment elements and the value of guide rods in the longitudinal joints.

The article by Sabri et al. deals with TBM tunnels and the relationship between disc wear and cutting performance. Based on the evaluation of worn discs, a method for calculating the contact area between the disc and the rock as a function of the width of the cutting wheel tip is developed. Based on this, the author proposes a new calculation method for predicting the cutting wheel forces. On behalf of the ÖGG, I would like to thank all authors for their contributions and at the same time encourage all others to continue to write articles, and to publish them in our society journal.

Karl Großauer

Die Veröffentlichung von Fachartikeln ist notwendig und trägt zur Verbreitung von Erfahrungen, Erkenntnissen und Forschungsergebnissen innerhalb unserer Fachgemeinschaft wesentlich bei. Dabei sind wissenschaftliche Themen gleichbedeutend mit den Baupraktischen. Sie dienen der Förderung des wissenschaftlichen und fachlichen Diskurses und der Dokumentation und des Nachweises des Fortschritts. In der Menge an Informationsquellen, die uns heute in der digitalen Welt zur Verfügung stehen und auf die wir durch Anwendungen von künstlicher Intelligenz immer einfacher zugreifen können, ist es oft schwierig, „sense“ von „non-sense“ zu unterscheiden. Ein strenger Review Prozess von Fachartikeln durch in ihrem Fachgebiet erfahrene Personen ist wichtig und hilft uns letztendlich in dieser Unterscheidung.

Die vorliegende Ausgabe ist keinem spezifischen Thema ge-widmet und beinhaltet in Summe sechs Fachartikel aus unterschiedlichen Bereichen.

Im Beitrag von Roper et al. wird ein risikobasierter Ansatz für die Entscheidung, ob die Beobachtungsmethode angewandt werden kann oder nicht, vorgestellt. Unter Verwendung eines probabilistischen Ansatzes werden Risiken, Kosten, Bauzeit und die ingenieurmäßige Beurteilung berücksichtigt, und am Beispiel einer Fallstudie getestet.

Der Beitrag von Urbancˇicˇ & C ˇ esnik beschreibt ein Verfahren, bzw. eine Softwareanwendung zum Vergleich der IST mit der SOLL-Lage des Ausbruchprofils bzw. der Spritzbetonschale auf Basis von photogrammetrischen Aufnahmen.

Am Chienberg Straßentunnel hob sich während des Baus der Tunnel auf zwei Teilabschnitten aufgrund des quellenden Anhydritgesteins. Chiaverio&Püschner beschreiben in ihrem Artikel die mit dem Einsatz des Knautschsystems gewonnen Erfahrungen zur Beherrschung der Sohlhebungen und die durchgeführten Unterhaltsmaßnahmen. Sie stellen die neuesten Resultate der mehrjährigen Messungen zusammen und geben einen Ausblick auf die zukünftige Betriebszeit des Tunnels.

Thurner et al. beschreiben einen alternativen Ansatz zur Bodenverbesserung mit der Absenkung des Grundwasserniveaus als Alternative zur klassischen Vorbelastung, um Gebäudesetzungen vorwegzunehmen. Anhand einer Fallstudie werden die beiden Methoden und deren Effektivität überprüft.

Der Beitrag von Oliveria et al. beleuchtet beim Tübbingausbau den Reibungseffekt auf Verbindungssysteme. Die Untersuchung an einem Fallbeispiel vergleicht die Resultate und betont die Rolle der Reibung zwischen benachbarten Tübbingelemente und den Mehrwert von Führungsstäben in der Längsfuge.

Im Beitrag von Sabri et al. geht es ebenfalls um TBM Tunnel und den Zusammenhang zwischen Diskenverschleiß und Schneidleistung. Auf Basis der Auswertung von abgenützten Disken wird eine Methode zur Berechnung der Kontaktfläche zwischen Diske und Fels als Funktion der Breite der Schneidradspitze entwickelt. Darauf aufbauend schlägt der Autor eine neue Rechenmethode für die Prognose der Schneidradkräfte vor.

Im Namen der ÖGG bedanke ich mich sehr herzlich bei allen Autoren für ihre Beiträge und möchte gleichzeitig alle anderen dazu animieren weiterhin Beiträge zu verfassen und mit unserer Gesellschaft hier im Rahmen unser Zeitschrift zu publizieren.

Karl Großauer

Karl

Driving Progress Forward

AT – Pipe Umbrella VR Simulator

Working with technology partners, we are developing products and solutions which deliver real-time data to help you monitor performance of your products and inventory, helping improve productivity.

The AT – Pipe Umbrella VR Simulator increases occupational safety through industry-led virtual training before commencement in construction. We reinforce progress — for our customers, and for the world.

Break-through in tunnel “Große Wendlinger Kurve”

Break-through in tunnel „Große Wendlinger Kurve“ Durchschlag im Tunnel der Großen Wendlinger Kurve

The break-through in the Wendlingen tunnel “Große Wendlinger Kurve” (‘big bend tunnel’) took place on 20 February 2024. The ‘small’ and ‘big bends’ at Wendlingen will connect the existing Stuttgart–Tübingen railway line to the high-speed section which is under construction as part of the Stuttgart 21 project. The single-track small bend, dubbed the ‘Kleine Wendlinger Kurve’, is part of the Stuttgart 21 project and connects the new railway infrastructure to and from Stuttgart to the Neckar

valley railway in and out of Metzingen, Reutlingen and Tübingen. A second track was envisaged for Stuttgart 21 as an option, initially without construction measures. Due to the anticipated benefits of a second track for rail traffic in the region, the Ministry of Transport in Baden-Württemberg commissioned Deutsche Bahn to plan this expansion of the Stuttgart–Ulm rail project and build the second track, the Wendlingen ‘big bend’. The lion’s share of the costs will be paid for by the state. The Stuttgart/

Durchschlag am Tunnel der Großen Wendlinger Kurve

Am 20. Februar 2024 erfolgte der Durchschlag des Tunnels der Großen Wendlinger Kurve. Über die Kleine und die Große Wendlinger Kurve wird die bestehende Bahnstrecke Stuttgart–Tübingen mit der im Rahmen von Stuttgart 21 entstehenden Schnellfahrstrecke verbunden. Die eingleisige sogenannte Kleine Wendlinger Kurve ist Teil des Projekts Stuttgart 21. Sie schafft eine Verbindung zwischen der neuen Eisenbahninfrastruktur in und aus Richtung Stuttgart und der Neckartalbahn in und aus Richtung Metzingen, Reutlin-

gen und Tübingen. Ein zweites Gleis war im Rahmen von Stuttgart 21 als Option zunächst ohne bauliche Vorkehrungen vorgesehen. Aufgrund der zu erwartenden verkehrlichen Vorteile eines zweiten Gleises für den Schienenverkehr in der Region hat das Ministerium für Verkehr Baden-Württemberg die Deutsche Bahn beauftragt, diese Ergänzung des Bahnprojekts Stuttgart–Ulm zu planen und das Große Wendlinger Kurve genannte zweite Gleis zu bauen. Den Großteil der Kosten trägt das Land. An der Finanzierung beteiligen sich

Neckar-Alb regional association will also help finance the project with capped contributions.

Since mid-2019, a joint venture consisting of the companies Ed. Züblin AG and Max Bögl has been working on the expansion of the Stuttgart–Ulm rail project. The Wendlingen ‘big bend’ section is roughly 1600 m long. 110 m was constructed using the cutand-cover method and 660 was excavated using conventional tunnel drive. The rest is above ground.

auch der Verband Region Stuttgart und die Region Neckar-Alb mit gedeckelten Beiträgen.

Seit Mitte 2019 arbeitet eine Arbeitsgemeinschaft aus den Unternehmen Ed. Züblin AG und Max Bögl an der Ergänzung des Bahnprojekts Stuttgart–Ulm.

Die Gesamtlänge der Großen Wendlinger Kurve beträgt rund 1600 m. Davon wurden 110 m in Deckelbauweise und 660 im konventionellen Vortrieb erstellt. Der Rest der Strecke verläuft übertägig.

Source: Deutsche Bahn / Reiner

Seventh tunnel boring machine for Brenner Base Tunnel

Brenner Base Tunnel BBT SE (BBT) has commissioned joint ventures working on different contract sections to build two tunnel tubes and a continuous exploratory tunnel between Innsbruck (Austria) and Franzensfeste (Italy). Herrenknecht has presented the first of two double-shield tunnel boring machines (TMB) for the H53 Pfons-Brenner contract section. A joint venture consisting of the companies PORR and Marti will therefore be excavating 7500 m long tunnel tubes towards Innsbruck. The Austrian and Swiss tunnel construction specialists of the H53 PfonsBrenner Base Tunnel joint venture are using double shield TBM by Herrenknecht. The operating principles of the gripper and single-shield TBM are rolled into one in double-shield TBMs. They are mainly used to tunnel longer distances through hard rock. The new Herrenknecht double shield for the Brenner Base Tunnel has a diameter of 10.37 m and, including backup, is roughly 183 m long in total and weighs around 2700 t. The drive power is 4550 kW and produces a maximum torque

of 15,000 kNm. Following the factory acceptance test of the TBM in March 2024, it will be dismantled and transported to the assembly cavern south of Innsbruck. Once it has been reassembled, the TBM will start tunnelling north towards the adjacent construction section

H21 Sill GorgePfons in autumn 2024. The eighth doubleshield TBM, which will drive the second tunnel tube in the H53 Pfons-Brenner contract section, is currently also under con-

TBM for H53 Pfons-Brenner contract section Doppelschild-TBM für das Baulos H53 Pfons-Brenner

struction at the Herrenknecht factory in Schwanau and will be shipped in the spring.

Siebte Tunnelbohrmaschine für den Brenner-Basistunnel

Im Auftrag der Brenner Basistunnel BBT SE (BBT) bauen Arbeitsgemeinschaften in verschiedenen Baulosen zwei Tunnelröhren und einen durchgehenden Erkundungstollen zwischen Innsbruck (Österreich) und Franzensfeste (Italien). Für das Baulos H53 Pfons-Brenner hat Herrenknecht jetzt die erste von zwei Doppelschild-Tunnelbohrmaschinen vorgestellt. Eine Arbeitsgemeinschaft aus den Unternehmen PORR und Marti wird damit 7500 m lange Tunnelröhren in Richtung Innsbruck auffahren. Die österreichischen und schweizerischen Tunnelbauspezialis-

ten der Arbeitsgemeinschaft (Arge) H53 Pfons-Brenner Basistunnel setzen dazu Tunnelbohrmaschinen (TBM) der Bauart Doppelschild von Herrenknecht ein. Doppelschild-TBM vereinen die Funktionsprinzipien von Gripper- und EinfachschildTBM in einer Maschine. Ihr Haupteinsatzgebiet ist das Auffahren langer Tunnel im Hartgestein. Der neue Herrenknecht-Doppelschild für den Brenner Basistunnel hat einen Durchmesser von 10,37 m und mit Nachläufern eine Gesamtlänge von rund 183 m sowie ein Gewicht von rund 2700 t. Die Antriebsleistung beträgt 4550 kW und

Tunnelbau & Geotechnik

ermöglicht ein maximales Drehmoment von 15.000 kNm. Nach der Werksabnahme der Maschine im März 2024 wird die TBM demontiert und in die Montagekaverne südlich von Innsbruck transportiert. Nach ihrem Wiederaufbau wird die TBM im Herbst 2024 den Vortrieb in Richtung Norden zum Nachbarbaulos H21 SillschluchtPfons aufnehmen. Die achte, baugleiche Doppelschild-TBM für den Vortrieb der zweiten Tunnelröhre im Baulos H53 PfonsBrenner wird derzeit ebenfalls im Herrenknecht-Werk in Schwanau gebaut und im Frühjahr ausgeliefert.

iC CONSULENTEN iC consulenten Ziviltechniker GesmbH Schönbrunner Str. 297, 1120 Wien, office@ic-group.org Zollhausweg 1, 5101 Bergheim, officesalzburg@ic-group.org

iC ELEA projektiranje, svetovanje Dunajska cesta 21, 1000 Ljubljana, info@elea.si

ic-group.org

Source: Herrenknecht

Double-shield

Factory acceptance test of TBM for extension to the U2 line in Vienna

The joint venture U2 17-21, consisting of the companies STRABAG and PORR, has been commissioned by Wiener Linien to construct the extension to the subway line 2 from Vienna town hall heading south. Once the station shafts and emergency exits of the individual subway stations are complete, a tunnel boring machine (TBM) will excavate the two roughly 2 km long tubes of the new subway section from autumn 2024. The Austrian tunnelling specialists will be using an EPB shield by Herrenknecht which will be operating under the Austrian capital and has a diameter of 6.84 m, is around 120 m long and weighs roughly 1200 t. With the factory acceptance test of the TBM by Wiener Linien at the end of January 2024, the companies of the joint venture reached a further milestone in the expansion of the U2xU5 public transport network. Starting from the future sta-

tion at Matzleinsdorfer Platz, the machine will tunnel 2.1 km northwards with a drive power of 1920 kW and continue until it is underneath Augustinplatz, connecting all four new stations (U2xS Matzleinsdorfer Platz, U2 Reinprechtsdorfer Straße, U2xU4 Pilgramgasse, U2xU3 Neubaugasse) and their station shafts.

The machine will then be pulled back through the excavated tunnel with segmen-

Project data Vienna Metro Line U2 17-21

tal lining and then excavate the parallel tube from Matzleinsdorfer Platz.

The municipal authorities have decided to expand the metro network in light of the increasing population figures in Vienna.

More than two million people are expected to be living in the city by 2030. According to the authorities, investing in the line expansions will create and around 30,000 secure jobs.

Client Wiener Linien

Ordering party

Length

Joint venture U2 17-21

STRABAG AG PORR Bau GmbH

Werksabnahme der TBM für die Verlängerung der Linie U2 in Wien

Im Auftrag der Wiener Linien baut die Arbeitsgemeinschaft (Arge) U2 17-21 aus den Unternehmen STRABAG und PORR die Verlängerung der U-Bahnlinie 2 vom Wiener Rathaus in Richtung Süden. Nach Fertigstellung der Stationsschächte und Notausstiege der einzelnen U-Bahnstationen wird ab Herbst 2024 eine Tunnelbohrmaschine (TBM) die beiden rund 2 km langen Röhren des neuen U-Bahnabschnitts auffahren. Für den Vortrieb setzen die österreichischen Tunnelbauspezialisten ein EPB-Schild von Herrenknecht ein. Der EPB-Schild für die österreichische Hauptstadt hat einen Durchmesser von 6,84 m, eine Länge von rund 120 m und wiegt insgesamt rund 1200 t. Mit der Ende Januar 2024 erfolgten Werksabnahme der TBM durch die Wiener Linien und den Unternehmen der Arge konnte ein weiterer Meilenstein beim ÖPNV-Ausbau U2xU5 erreicht werden. Der Vortrieb startet an der zukünftigen Station Matzleinsdorfer Platz, von wo aus die Maschine mit einer Antriebsleistung von 1920 kW 2,1 km Tunnel in Richtung Norden bis unter den Augustinplatz auffahren wird. Dabei werden alle vier neuen Stationen (U2xS Matzleinsdorfer Platz, U2 Reinprechtsdorfer Straße, U2xU4 Pilgramgasse, U2xU3 Neubaugasse) und deren Stationsschächte miteinander verbunden. Anschließend wird die Maschine durch den gebohrten und mit Tübbingen ausgebauten Tunnel zurückgezogen, um vom Matzleinsdorfer Platz die Parallelröhre aufzufahren.

Factory acceptance test of EPB for expansion of the U2 line in Vienna Werksabnahme des EPB-Schilds für die Erweiterung der U-Bahnlinie 2 in Wien

Mit der Erweiterung des Metronetzes reagiert die Stadt Wien auf steigende Bevölkerungszahlen. Bis 2030 sollen mehr als zwei Millionen Menschen in der Stadt

Projektdaten Wien Metro Linie U2 17-21

Bauherr

wohnen. Nach Angaben der Stadt werden durch die Investitionen in die Linienerweiterungen rund 30.000 Arbeitsplätze geschaffen und gesichert.

Wiener Linien

Auftraggeber Arge U2 17-21

Vortriebslänge

STRABAG AG PORR Bau GmbH

2 x 2100 m

Maschinentyp 1 x EPB-Schild

Schilddurchmesser 6840 mm

Antriebsleistung 1920 kW

Drehmoment (max.) 15,028 kNm

Source: Herrenknecht

Tunnel renovation on the Lahn Valley section

After nearly a year of preparations, tunnelling work on the Fachingen and Cramberg Tunnels started. The renovation will be carried out by a joint venture consisting of the companies PORR GmbH & Co. KGaA, Feldhaus Bergbau GmbH & Co. KG and Heinz Schnorpfeil Bau GmbH on behalf of Deutsche Bahn. All preparations, such as setting up the construction site area, removal of the tunnel portals, installation of the slope retaining structure, construction of the retaining walls and assembly of the tunnel widening systems, will be carried out between the start of construction in January 2024 and late autumn 2023. To widen the tunnel cross-sections, two tunnel portals will work 426 / 732 m through the mountain in the coming months.

The tunnel-in-tunnel method will be used to carry out the excavation and widening work without disrupting rail operations. 46 m long track-bound tunnel widening system weighing roughly 270 t will be lifted into position. Railway traffic will continue to run in the middle of the existing tubes surrounded by a protective enclosure for the entire duration of the construction work. The necessary equipment, such as chisel bits, drill bits and concrete spraying manipulator, are mounted on the outside of the tunnel widening system. The required material can also be found here.

The drive cycle will start with demolition of the existing shell, consisting of masonry and rear packing. The working face will then be opened and the rock material broken off. Chisels are mainly used for this, occasionally interspersed with controlled detonations to loosen the rock. Once the working face has been sealed or initial tunnel reveal support measures are in place,

Tunnelerneuerungen an der Lahntalstrecke

Nach einem knappen Jahr Vorbereitungszeit sind die Vortriebsarbeiten am Fachinger und am Cramberger Tunnel gestartet. Im Auftrag der Deutschen Bahn führt eine Arbeitsgemeinschaft aus den Unternehmen PORR GmbH & Co. KGaA, Feldhaus Bergbau GmbH & Co. KG, Heinz Schnorpfeil Bau GmbH die Tunnelsanierung durch. Zwischen dem Baubeginn im Januar 2024 und dem Spätherbst 2023 wurden alle Vorarbeiten wie das Herstellen der Baustelleneinrichtungsflächen, der Rückbau der Tunnelportale, die Montage der Hangsicherung, das Herstellen der Anschlagswände sowie die Montage der Tunnelaufweitungssysteme abgeschlossen. Um die Tunnelquerschnitte aufzuweiten, werden sich zwei Vortriebsportale in den nächsten Monaten 426 bzw. 732 m durch den Berg arbeiten.

Die Abbruch- und Aufweitungsarbeiten erfolgen mit der Tunnel-im-Tunnel-Methode im laufenden Bahnbetrieb. Dafür wurden 46 m lange und rund 270 t schwere,

schienengebundene Tunnelaufweitungssysteme (TAS) eingehoben. Auf einem neu verlegten Gleis in der Mitte der Bestands-

the outer reinforcing mesh is installed by grouting in with the steel support arches. Anchors are used in the tunnel if required to secure the rock. An inner layer of reinforcement is then introduced and the depth of the sprayed concrete layer increased to the target thickness. Once the side track has been filled with excavation material, the cycle starts again from the beginning.

röhre läuft der Bahnverkehr im Schutz einer Einhausung während der gesamten Bauarbeiten sicher weiter. An den AußenPROJECTS

Auf einem neu verlegten Gleis in der Mitte der Röhre läuft der Bahnverkehr im Schutz einer Einhausung während der gesamten Bauarbeiten weiter

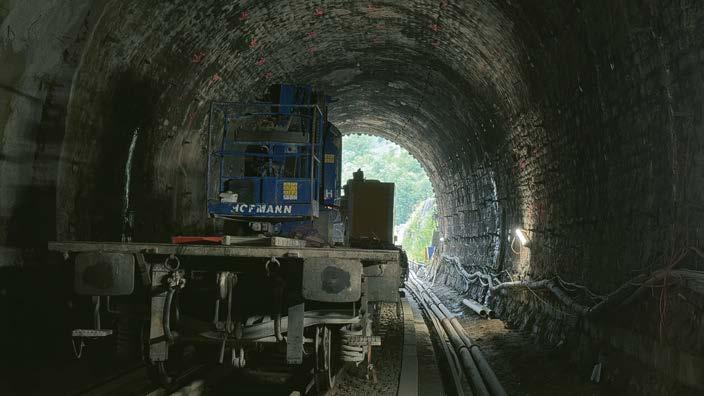

Lifting in the tunnel drive portal at the Fachingen Tunnel Einhub des Tunnelvortriebsportals am Fachinger Tunnel

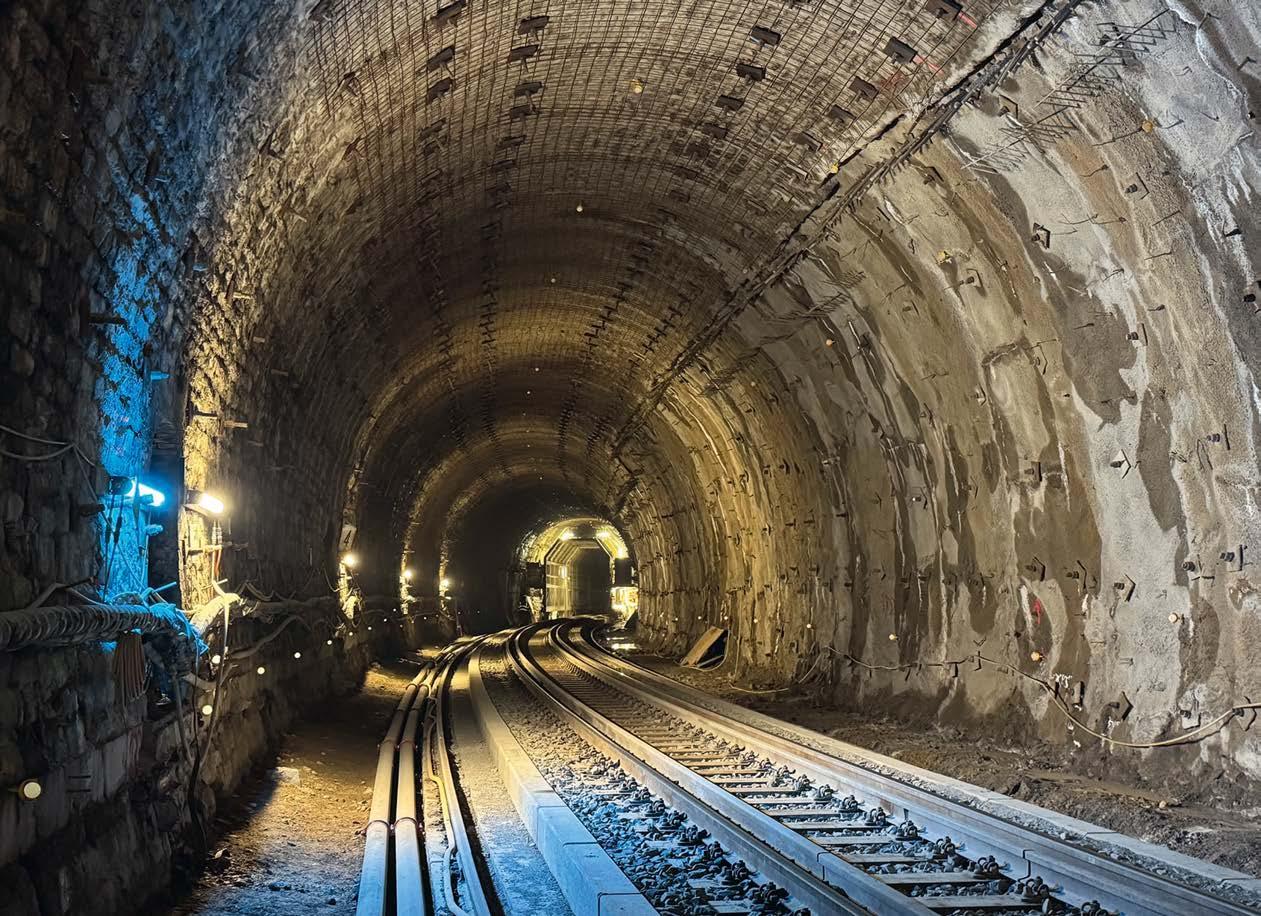

Railway traffic will continue to run in the middle of the tubes surrounded by a protective enclosure while construction work is underway.
