REVISTA CONCEPTUAL UCB

Page 113

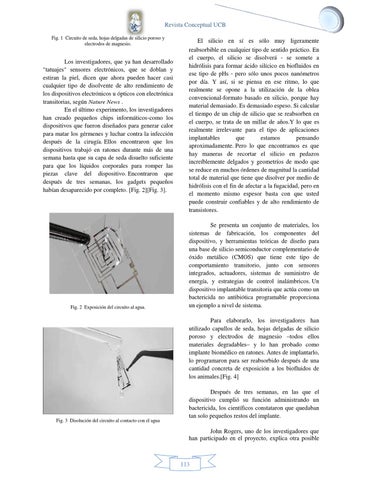

Revista Conceptual UCB Fig. 1 Circuito de seda, hojas delgadas de silicio poroso y electrodos de magnesio.

Los investigadores, que ya han desarrollado "tatuajes" sensores electrónicos, que se doblan y estiran la piel, dicen que ahora pueden hacer casi cualquier tipo de disolvente de alto rendimiento de los dispositivos electrónicos u ópticos con electrónica transitorias, según Nature News . En el último experimento, los investigadores han creado pequeños chips informáticos-como los dispositivos que fueron diseñados para generar calor para matar los gérmenes y luchar contra la infección después de la cirugía. Ellos encontraron que los dispositivos trabajó en ratones durante más de una semana hasta que su capa de seda disuelto suficiente para que los líquidos corporales para romper las piezas clave del dispositivo. Encontraron que después de tres semanas, los gadgets pequeños habían desaparecido por completo. [Fig. 2][Fig. 3].

Fig. 2 Exposición del circuito al agua.

El silicio en sí es sólo muy ligeramente reabsorbible en cualquier tipo de sentido práctico. En el cuerpo, el silicio se disolverá - se somete a hidrólisis para formar ácido silícico en biofluidos en ese tipo de pHs - pero sólo unos pocos nanómetros por día. Y así, si se piensa en ese ritmo, lo que realmente se opone a la utilización de la oblea convencional-formato basado en silicio, porque hay material demasiado. Es demasiado espeso. Si calcular el tiempo de un chip de silicio que se reabsorben en el cuerpo, se trata de un millar de años.Y lo que es realmente irrelevante para el tipo de aplicaciones implantables que estamos pensando aproximadamente. Pero lo que encontramos es que hay maneras de recortar el silicio en pedazos increíblemente delgados y geometríos de modo que se reduce en muchos órdenes de magnitud la cantidad total de material que tiene que disolver por medio de hidrólisis con el fin de afectar a la fugacidad, pero en el momento mismo espesor basta con que usted puede construir confiables y de alto rendimiento de transistores. Se presenta un conjunto de materiales, los sistemas de fabricación, los componentes del dispositivo, y herramientas teóricas de diseño para una base de silicio semiconductor complementario de óxido metálico (CMOS) que tiene este tipo de comportamiento transitorio, junto con sensores integrados, actuadores, sistemas de suministro de energía, y estrategias de control inalámbricos. Un dispositivo implantable transitoria que actúa como un bactericida no antibiótica programable proporciona un ejemplo a nivel de sistema. Para elaborarlo, los investigadores han utilizado capullos de seda, hojas delgadas de silicio poroso y electrodos de magnesio –todos ellos materiales degradables– y lo han probado como implante biomédico en ratones. Antes de implantarlo, lo programaron para ser reabsorbido después de una cantidad concreta de exposición a los biofluidos de los animales.[Fig. 4]

Fig. 3 Disolución del circuito al contacto con el agua

Después de tres semanas, en las que el dispositivo cumplió su función administrando un bactericida, los científicos constataron que quedaban tan solo pequeños restos del implante. John Rogers, uno de los investigadores que han participado en el proyecto, explica otra posible

113
