ARCHITEKTUR STUDENTEN PORTFOLIO
Elena KOHLER MARTIN 66,23m2 73,01m2
90,24m2
inhaltsverzeichnis
EMPFEHLUNGSSCHREIBEN 02
0 4 08 16 30
ARCHITEKTUR RUNDGANG
KARTE UND INHALTSVERZEICHNIS MEINER
ARCHITEKTURPROJEKTE
von PARKPLATZ zu PARK
STÄDTEBAULICHE NACHVERDICHTUNG - 31 NEUE WOHNUNGEN
UND EINE MIKRO-KINDERTAGESSTÄTTE, HOLZBAUWEISE
WOHNEN UND ALTERN
SENIORENFREUNDLICHE WOHNUNGEN - 85 NEUE
WOHNUNGEN, SOLIDARISCHES CAFÉ UND VEREINSRÄUME
DIE RUINE BEWOHNEN
ERHALTUNG DES KULTURELLEN ERBES - EIN NACHHALTIGER
BAUERNGASTHOF ALS ERINNERUNG AN EINE MENNONITISCHE
VERGANGENHEIT
Frau
Elena Kahler Martin
10 rue de France
F-68330 Huningue
Arbeitszeugnis Elena Kahler Martin Architektin
Frau Elena Kahler Martin Architektin Master École Nationale Supérieure d'Architecture de Strasbourg, geboren am 25.03.1998, arbeitete vom 22.05.2023 bis zum 30.08.2024 mit einem Arbeitspensum von 100% ais Architektin in unserem Büro.
Sie arbeitete in dieser Zeit ais Architektin in einem kleinen Projektteam, mit grossem Engagement hauptsachlich am Projekt:
- Erweiterungsbau Primarschule Allmend, Horw LU in den Phasen Vorprojekt & Bauprojekt sowie unterstützend bei folgenden Projekten:
- Erweiterungsbau Primarschule Talholz Bottmingen, Vorprojektphase
- Erweiterungsbau Sekundarschule Hinterzweien Muttenz, Vorprojektphase
- Schulcampus Mühleboden Therwil, Wettbewerb
- Erweiterung Primarschule & Kindergarten Dulliken, Ausführungsplanung
Der Schwerpunkt lhrer Arbeit umfasste die planerische Betreuung und die architektonische, phasengerechte Weiterentwicklung der Projektplane und die konzeptionelle Detaillierung relevanter Themen im Bereich des lnnenausbaus. Elena Kahler Martin ist eine sehr engagierte und interessierte Mitarbeiterin mit hoher Eigenverantwortung und grosser Sorgfalt in ihrer ganzen Arbeit. Die ihr gestellten Aufgaben führte sie selbststandig und zu unserer vollsten Zufriedenheit aus. Wir durften Elena Kahler ais eine initiative und verlassliche Mitarbeiterin kennen und schatzen lernen, welche ihre Tatigkeit mit Beharrlichkeit ausführt. lm Umgang mit den Vorgesetzten und dem Team, den Fachplanern sowie der Bauherrschaft ist sie stets offen und freundlich. lhre hohe Sozialkompetenz hat wesentlich zu einem guten Arbeitsklima im Büro beigetragen. Elena Kahler verlasst unser Büro auf lhren Wunsch, um sich mit einem Vollzeit-Nachdiplomstudium im Bereich Baumanagement weiterzubilden. Wir bedauern den Verlust von Elena Kahler Martin ais Mitarbeiterin in unserem Büros sehr und würden 1hr jederzeit wieder eine Anstellung anbieten. Wir danken ihr an dieser Stelle für ihr Engagement und die gute und angenehme Zusammenarbeit. Wir wünschen ihr für die weitere berufliche und private Zukunft das Allerbeste.
Gschwind Architekten
Christoph Gschwind Dipl Architekt HTL BSA SIA
ARCHITEKTURPROJEKTE WÄHREND DES STUDIUMS
2017 - CAP DE CREUS, SPANIEN
2017 - PÉROLS, FRANKREICH
2018 - MONTPELLIER, FRANKREICH
2018 - SAINT-MARTINDE-LANSUSCLE, FR
2019 - MAS DE SAPORTA, LATTES, FR
2020 - GEX, FRANKREICH
2021 - STRASBOURG, FRANKREICH
2021 - PORT DU RHIN, FRANKREICH
2022 - SAALES, FRANKREICH
1
2
3
MEDITATIONSPAVILLON - Einrichtungen für Ruhe und Meditation im Naturpark Cap de Creus in Katalonien.
EINZELHAUS - Vorschlag zur Grundstücksteilung und Schaffung von zwei Einzelhäusern auf einem gemeinsam genutzten Grundstück.
WORKSHOP IN SCENOGRAPHIE - Vorschlag für ein Bühnenbild für das Stück ,‚L’ombre de Venceslao‘‘ Staatsoper Montpellier.
4 REVITALISIERUNG DES LÄNDLICHEN RAUMS - Am Hang eines Hügels liegen 8 halbgeteilte Wohnhäuser.

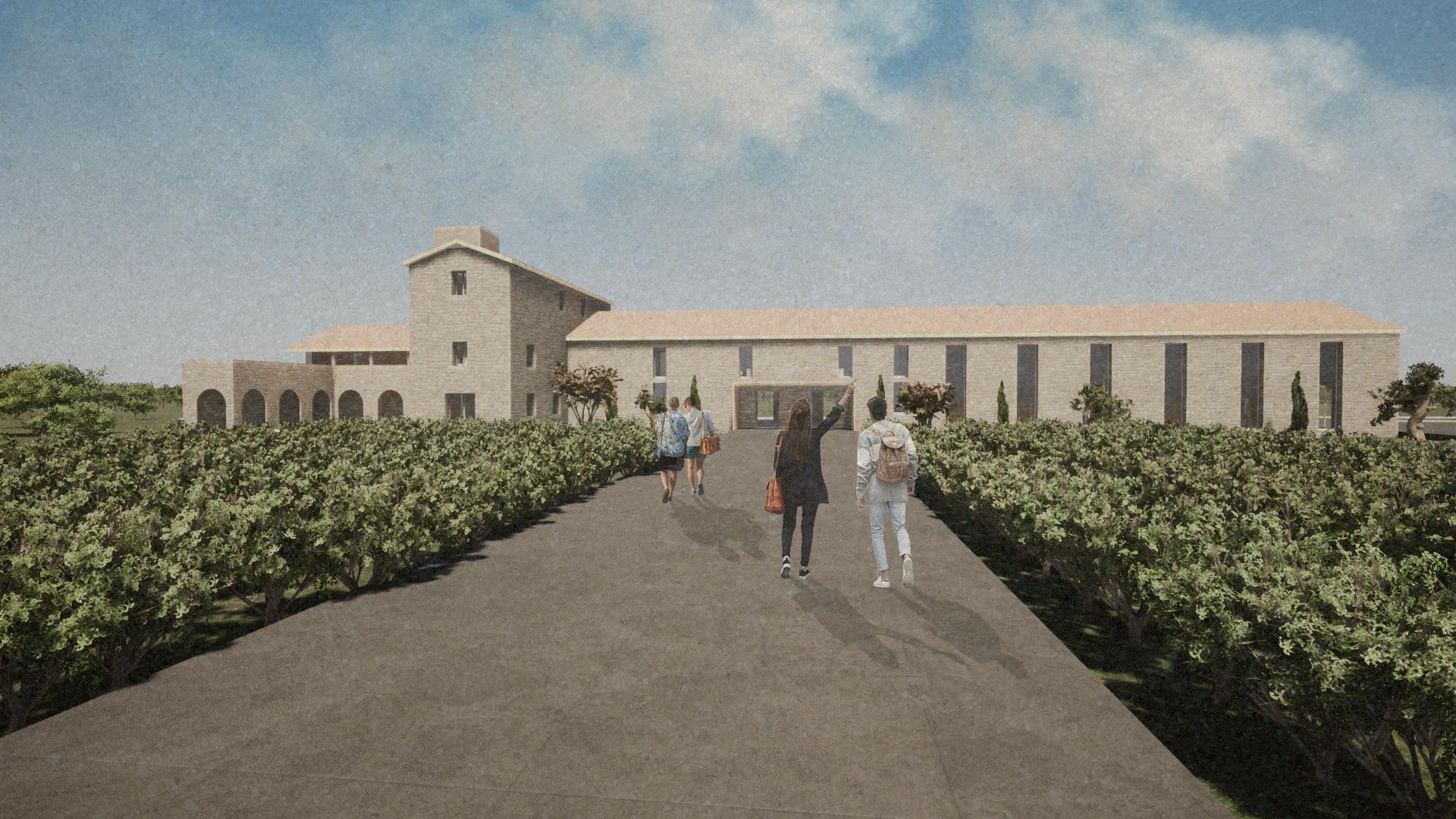

5 SANIERUNG EINES WEINBAUERNWEILERS - Umgestaltung und Erweiterung des ,,Maison des Vins et des Vignerons du Languedoc Roussillon‘‘.
6
7 8 9
GRENZÜBERSCHREITENDES STADTPROJEKT - Wohnen in der Landschaftsstadt des 21. Jahrhunderts, Vision für die Region bis 2050.
STÄDTEBAULICHE NACHVERDICHTUNG - HOLZBAUWEISE - 31 neue Wohnungen und eine Mikro-Kindertagesstätte, Place Grimmeissen.
SENIORENFREUNDLICHE WOHNUNGEN - 85 neue Wohnungen, Solidaritätscafé und Vereinsräume (IT, Handwerk, Sport, …).
DIE RUINE BEWOHNEN - Ein nachhaltiger Bauerngasthof, Erinnerung an eine mennonitische Vergangenheit (DIPLOMPROJEKT).
Chäserrugg, Herzog & de Meuron
2019 - MONTPELLIER, FRANKREICH
2021 - SAINT-LOUIS, FRANKREICH
2020 - NEURIED, DEUTSCHLAND
10
11
12
STUDENTENWETTBEWERBE
STÄDTEBAULICHE NACHVERDICHTUNG - Flexible Mehrfamilienhäuser, in Partnerschaft mit der regionalen Gesundheitsbehörde von Okzitanien.
BIOME - Eine neue Natur in der Stadt, Grand Est - ,,Direction régionale de l’environnement, de l’aménagement et du logement’’.
48H - Oberrheinischer Studentenwettbewerb für Architektur - Thema: ,,Alternative Architecture!‘‘ - Oberrhein Europäisches Architekturhaus.
2019 - BIRSFELDEN, SCHWEIZ
2019 - KILCHBERG, SCHWEIZ
2019 - ZÜRICH, SCHWEIZ
2020 - BASEL, SCHWEIZ
13
14
15
16
WETTBEWERB MIT DEM JESSENVOLLENWEIDER-TEAM
STUDIENAUFTRAG - Gempenstraße - Ersatzneubau von Mehrfamilienhäusern.
WETTBEWERB - Stiftung und Erweiterung des Altenheims Emilienheim, für ältere Blinde und Sehbehinderte.
WETTBEWERB - Projekt zur Sanierung und Umnutzung der ehemaligen. Militärkaserne in Zürich.
STUDIENAUFTRAG - Stadtplanung Volta Nord, verantwortlich für das architektonische Konzept für ein gemischt genutztes Gebäude (Bild, links).

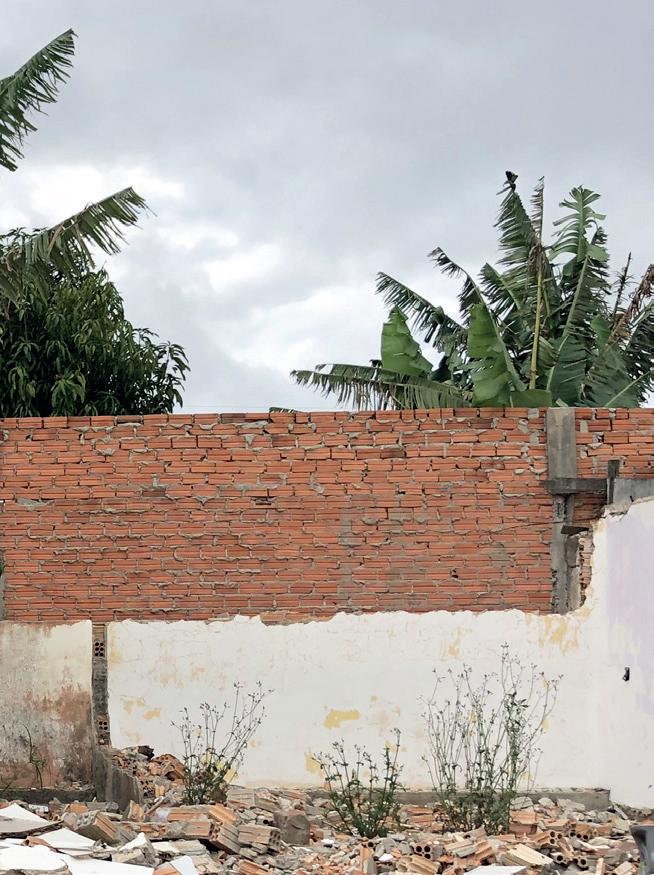

2022 - PORTO ALEGRE, BRASILIEN
2023 - SAINT-LOUIS, FRANKREICH
17
18
WEITERE PERSÖNLICHE PROJEKTE
Sanierung eines Wohnhauses als Frauenhaus für auf der Straße lebende Frauen und Neubau Wohnraum für sechs Frauen mit Kindern.
Baubewilligung - Änderung der Fassade und des Daches, Bau einer neuen Garage mit Dachterasse.
von zuParkplatz Park
31 NEUE WOHNUNGEN UND EINE MIKROKINDERTAGESSTÄTTE, PLACE GRIMMEISSEN.
GRIMMEISSEN-PLATZ, DAS VIERTEL „LA PETITE FRANCE“
Der Grimmeissen-Platz befindet sich im Herzen von Straßburg, in einer Stadt, die seit mehreren Jahren unter einer Wohnungskrise leidet. Da er sich in einem Viertel befindet, die hauptsächlich eine Fußgängerzone ist, in der Nähe aller städtischen Verkehrsmittel liegend, und dank dem Fahrradnetz in Straßburg führend ist, wird die derzeitige Nutzung des Platzes als offener Parkplatz in Frage gestellt.
Das Projekt schlägt eine städtebauliche
Nachverdichtung von 31 neuen Wohnungen vor, sowie eine Mikro-Kindertagesstätte, die sich um einen Patio herum entwickelt.
Der Standort wird durch zwei starke Gesten bestimmt: Das horizontale Gebäude fügt sich kontinuierlich dem Straßenbild ein, das vertikale Gebäude passt sich den Bauhöhen von Straßburg an und ermöglicht teilweise die Entsiegelung von Asphaltflächen.
OBERGESCHOSS 6
REGELGESCHOSS
TYPOLOGIEN DES VERTIKALEN GEBÄUDES
TYPOLOGIEN DES HORIZONTALEN GEBÄUDES
3-Zimmer und 4-Zimmer Wohnungen
Die meisten durchgehenden Wohnungen sind dreifach ausgestaltet. Die Sonneneinstrahlung wird optimiert, indem die meisten Wohnzimmer nach Süden ausgerichtet sind und die Balkone als Sonnenschutz dienen. Die Modularität des Grundrisses des vertikalen Gebäudes ermöglicht vier verschiedene Etagentypologien, die auf zehn Etagen Wohnungen mit 2, 3, 4 und 5 Zimmern bieten.
COUVERTINEENTÔLELAQUÉ
PARE-PLUIE
MEMBRANED'ÉTANCHÉITÉTYPEEPDM
PARE-VAPEUR ISOLATIONTHERMIQUE
PANNEAUDECLT7PLIS280mm
COUVERTINEENTÔLELAQUÉ
PARE-PLUIE
MEMBRANED'ÉTANCHÉITÉTYPEEPDM
ISOLATIONTHERMIQUE
PARE-VAPEUR
PANNEAUDECLT7PLIS280mm
TRIPLEVITRAGE
BAVETTEENTÔLELAQUÉ
REVETEMENTBARDAGEVERTICALBOIS
COUVERTINEENTÔLELAQUÉ
PARE-PLUIE
PARE-PLUIE
MEMBRANED'ÉTANCHÉITÉTYPEEPDM
ITEENDEUXCOUCHESCROISÉESLAINEBIOSOURCÉE200mm
PARE-VAPEUR
PARE-VAPEUR ISOLATIONTHERMIQUE
PANNEAUDECLT5PLIS140mm
COMPRIBANDE
PANNEAUDECLT7PLIS280mm
TRIPLEVITRAGE PIÈCED'APPUI
TASSEAUXHORIZONTAUX
BAVETTEENTÔLELAQUÉ
REVETEMENTPLANCHER25mm
REVETEMENTBARDAGEVERTICALBOIS
CHAPEDEBETON50mm
PARE-PLUIE
ITEENDEUXCOUCHESCROISÉESLAINEBIOSOURCÉE200mm
PANNEAUDECLT7PLIS280mm ISOLATIONACOUSTIQUE30mm
PARE-VAPEUR
MENUISERIEBOIS
PANNEAUDECLT5PLIS140mm
BANDEACOUSTIQUE
COMPRIBANDE
TRIPLE VITRAGE
PIÈCE D'APPUI
TASSEAUX HORIZONTAUX
PROFILRÉSILIENTTYPEXYLOFONDEROTHOBLASS
BAVETTE EN TÔLE LAQUÉ
REVETEMENT BARDAGE VERTICAL BOIS
BARDAGEVERTICAL
PARE-PLUIE
CONTRE-LATTAGE+LAMED'AIR
PARE-VAPEUR ITE EN DEUX COUCHES CROISÉES LAINE BIOSOURCÉE 200 mm
BAVETTEMETALLIQUE LATTAGE
PANNEAU DE CLT 5 PLIS 140 mm
COMPRIBANDE
STOREEXTÉRIEURCOULISSANTENTISSU90x90mm GRILLEANTI-RONGEUR
FAUX-PLAFONDACOUSTIQUE
MENUISERIE BOIS
BANDE ACOUSTIQUE
PROFIL RÉSILIENT TYPE XYLOFON DE ROTHOBLASS
REVETEMENTPLANCHER25mm
BARDAGE VERTICAL
PANNEAUDECLT7PLIS280mm ISOLATIONACOUSTIQUE30mm CHAPEDEBETON50mm
CONTRE-LATTAGE + LAME D'AIR
BAVETTE METALLIQUE LATTAGE
MENUISERIEBOIS
STORE EXTÉRIEUR COULISSANT EN TISSU 90x90mm
GRILLE ANTI-RONGEUR
FAUX-PLAFOND ACOUSTIQUE
PROFILRÉSILIENTTYPEXYLOFONDEROTHOBLASS
BARDAGEVERTICAL
CONTRE-LATTAGE+LAMED'AIR
BAVETTEMETALLIQUE LATTAGE
RAGRÉAGE
FAUX-PLAFONDACOUSTIQUE BANDEACOUSTIQUE
BARRIÈRE D'ÉTANCHÉITÉ
PVCAVECSOUS-COUCHEMOUSSE
RAGRÉAGE
ISOLANTTHERMIQUE PLANCHERBÉTON
ENDUITMINERALFONCÉ GRILLEANTI-RONGEUR
ISOLANTPOLYURÉTHANE
PVCAVECSOUS-COUCHEMOUSSE
RAGRÉAGE
BARRIÈRED'ÉTANCHÉITÉ
ISOLANTTHERMIQUE PLANCHERBÉTON
GRILLEANTI-RONGEUR
Unbebaute Zwischenräume sind Notwendig für die Qualität der städtebauliche Nachverdichtung.
„RUE
DES

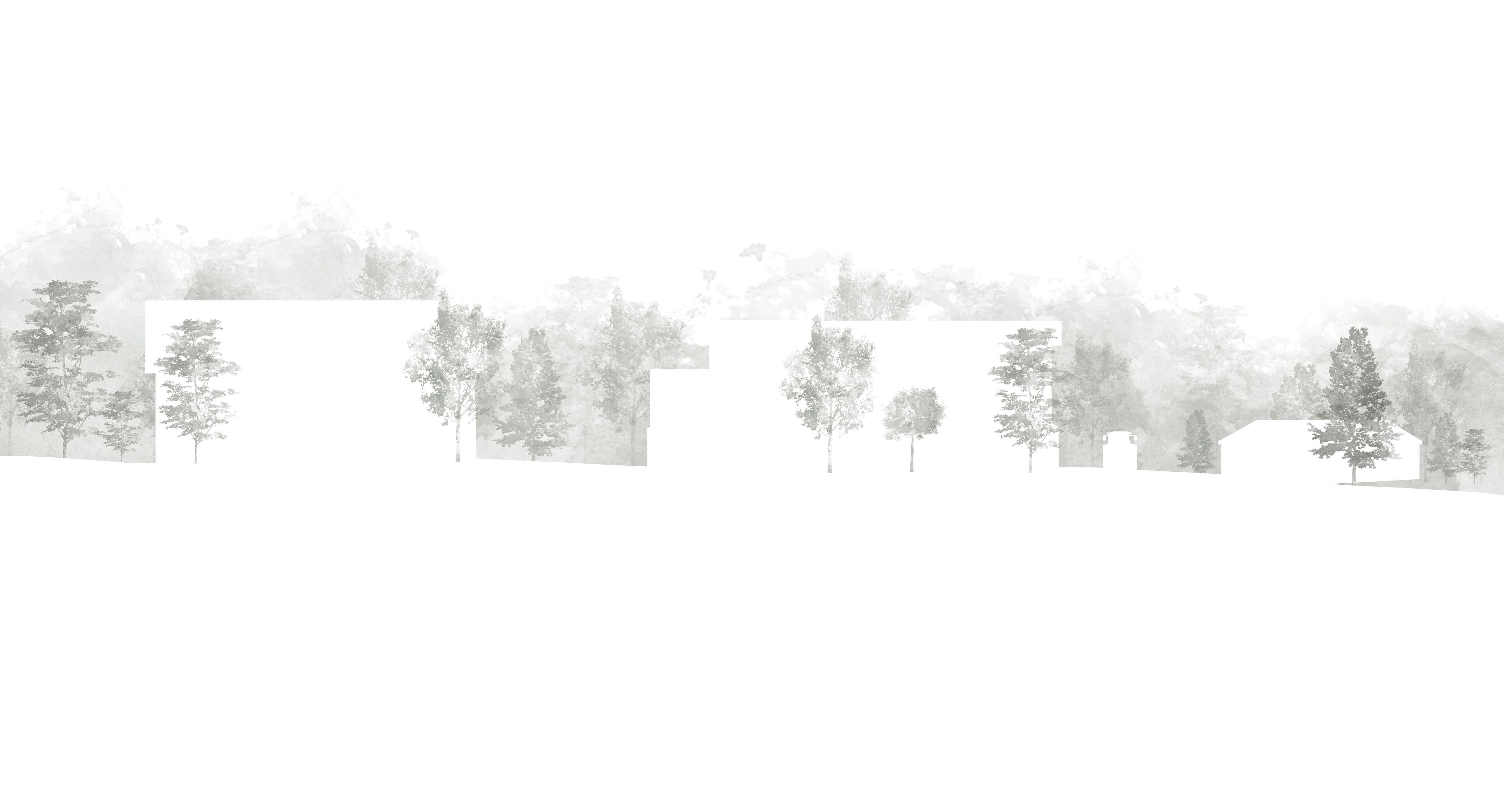

LENTILLES ’’ ANSICHT
Die Räume zwischen den Gebäuden bestimmen die Atmosphäre des Viertels. Um diese unbebauten Flächen herum entstehen soziale Nähe und nachbarschaftliche Beziehungen. Diese kleine Grünfläche bietet einen großzügigen Eingang für die Kindertagesstätte und reduziert die sommerliche Hitze.

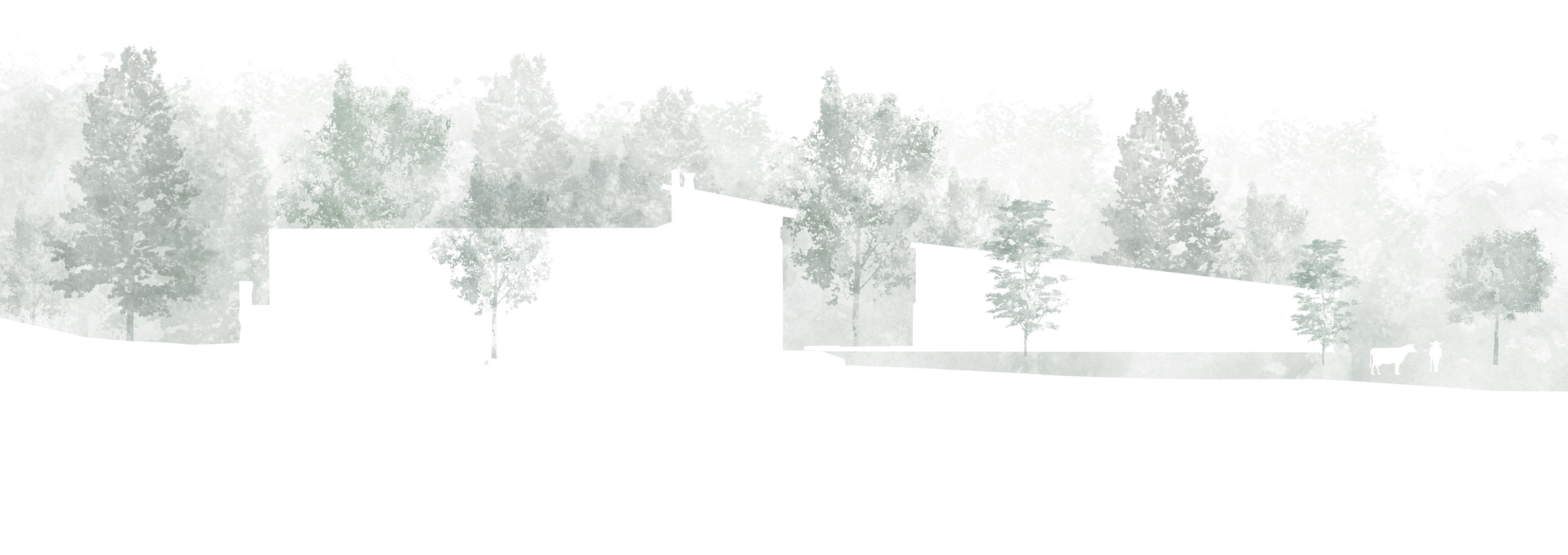

SCHNITT VON OSTEN ANSICHT
WOHNEN UND ALTERN
SENIORENFREUNDLICHE WOHNUNGEN85 NEUE WOHNUNGEN, SOLIDARISCHES CAFÉ UND VEREINSRÄUME
REALISIERT MIT ANDRÈS SIERRA GAMBOA
DAS HISTORISCHE VIERTEL
„PORT-DU-RHIN’’,
STRAßBURG
Um die grenzüberschreitenden deutschfranzösischen Beziehungen durch die Umnutzung der Hafenbrachen in Straßburg wieder herzustellen, wurden fünf neue Gebäudekomplexe mit 85 Wohnungen gebaut. Die Nähe zum „Jardin des Deux-Rives’’ und der Rhein bieten eine reiche Biodiversität.
Da es am Rande der Urbanisierung der Stadt liegt und die Morphologie des städtischen Gefüges des Viertels unbestimmt ist, schlagen wir den neuen Bewohnern vor, in einem „Park’’ zu wohnen, in dem die Wohnungen mit privaten und öffentlichen Gärten umgeben sind.
IM PARK WOHNEN
BEZIEHUNG ZUM RHEIN 7.St.
WOHNEN UND DIENSTLEISTUNGEN
MORPHOLOGIE
Zwischen Abhängigkeit und Resilienz,
In einer alternden Gesellschaft ist die Unterbringung unserer älteren Generation ein wichtiges Thema. Wir haben ein Programm und generationenübergreifende Wohntypologien erforscht, die unseren Senioren ein altersgerechtes Wohnen bieten. Um die Marginalisierung der Senioren zu verhindern und die Verbindung zwischen den Bewohnern zu fördern, werden im Herzen der Wohnanlage Vereinsräume (Informatik, Handwerk, Sport...) angeboten. Ein solidarisches Café mit grenzüberschreitenden Perspektiven ist zum Rhein ausgerichtet.
3-Zimmer Wohnung für Wohngemeinschaft
3-Zimmer Wohnung
Nach einer soziologischen Untersuchung haben wir die Bestätigung, dass viele ältere Menschen aufgrund von Unsicherheit und eingeschränkter Mobilität dazu neigen, in ihren Wohnungen zu bleiben. Wir haben uns gemütliche und anregende Wohnungen vorgestellt, in denen die Spannung zwischen Innen und Außen verschwindet. Die dekonstruierte Morphologie der Wohnungen bietet eine Vielzahl von Stimmungen und Möglichkeiten für Ausblicke in die Gärten oder auf den Rhein.
ESPACES INTERMÉDIAIRES
PLAN VARIATION PLOT B 1 : 200
0 2.5 5 10
REGELGESCHOSS MIT 4 WOHNUNGEN WG ZIMMER WOHNUNGEN
PLAN COURANT PLAN SPÉCIAL COLOCATION ET
Jedes Gebäude entwickelt sich um einen zentralen Kern, eine vertikale Zirkulation, die von Gemeinschaftsräumen und einem Lichtschacht erhellt wird. Wie eine Zelle entwickeln sich die Wohnungen um den Kern herum und sind von Balkonen umgeben, die es den Bewohnern ermöglichen, um ihre Wohnungen herum zu „spazieren’’. Diese Holzmembran ist ein sanfter Übergang zwischen Innen und Außen, die dem Backstein der Fassade einen Rhythmus und eine warme Atmosphäre verleiht.
UEM 111-211A11 - Atelier Habiter et vieillir
Michel SPITZ, Claire KARSENTY, Thierry REY
Février 2022
Andrès SIERRA - Elena KOHLER
PLAN SPÉCIAL COLOCATION ET ESPACES PARTAGÉS
UND GEMEINSCHAFTSRÄUME
PLAN ROOFTOP ET ESPACES PARTAGÉS
Andrès SIERRA - Elena KOHLER Février 2022
ROOFTOP UND GEMEINSCHAFTSRÄUME
ESPACES PARTAGÉS PLAN ROOFTOP ET ESPACES PARTAGÉS
COLOCATION ET ESPACES PARTAGÉS
PLAN ROOFTOP ET ESPACES PARTAGÉS
Jede Wohnanlage umfasst seniorengerechte Wohnungen von 2,3 bis 4-Zimmer Wohnungen, Wohnungen für Wohngemeinschaften (mit eigenem
Bad), Wohnungen mit Garten, Arbeits-/Küchengemeinschaften und Gemeinschaftsterrassen in den obersten Etagen. Andrès SIERRA - Elena KOHLER Février 2022
Andrès SIERRA - Elena KOHLER Février 2022
DIE RUINE BEWOHNEN
EIN NACHHALTIGER BAUERNGASTHOF ALS ERINNERUNG AN EINE MENNONITISCHE VERGANGENHEIT
FREIES THEMA UND FREIES BAUFELD
DIE HANG-LICHTUNG, DAS BRUCHE-TAL, SAALES
In Verbindung mit der „Association Française d’Histoire Anabaptiste Mennonite’’ wollte ich deren Mitglieder ab Januar 2022 bei der Pla nung eines Projekts für ein Interpretationsze ntrum basierend auf einer Sanierung eines der ältesten mennonitischen Bauernhäuser begleiten.

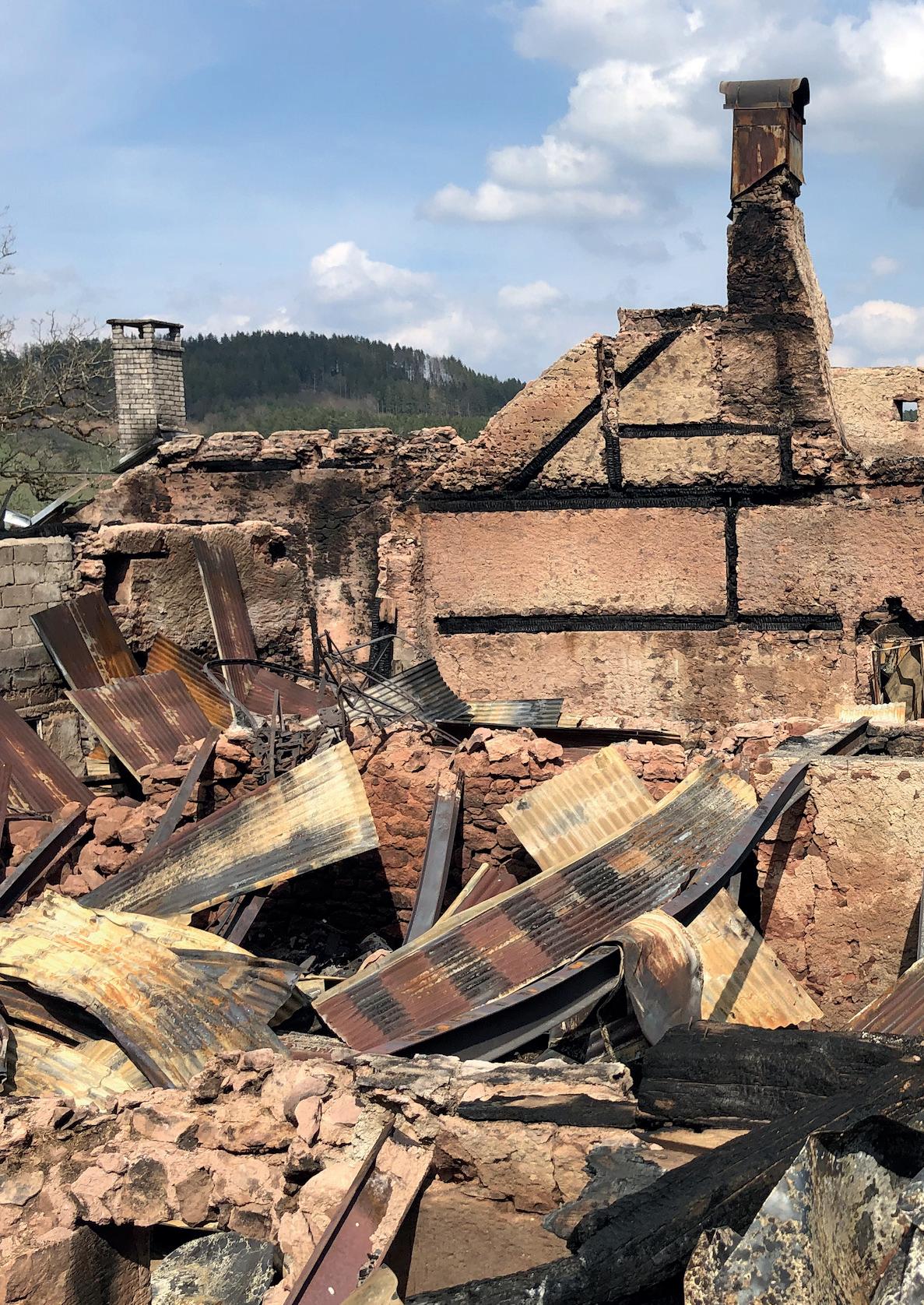

Der alte Bauernhof im Stil der Vogesen aus dem 18. Jahrhundert war von mehr als neun Generationen mennonitischer Familien be wohnt worden. Am 29. März 2022, wenige Tage nachdem ich die Vermessung des Bau ernhauses abgeschlossen habe, ist es vollstän dig abgebrannt.

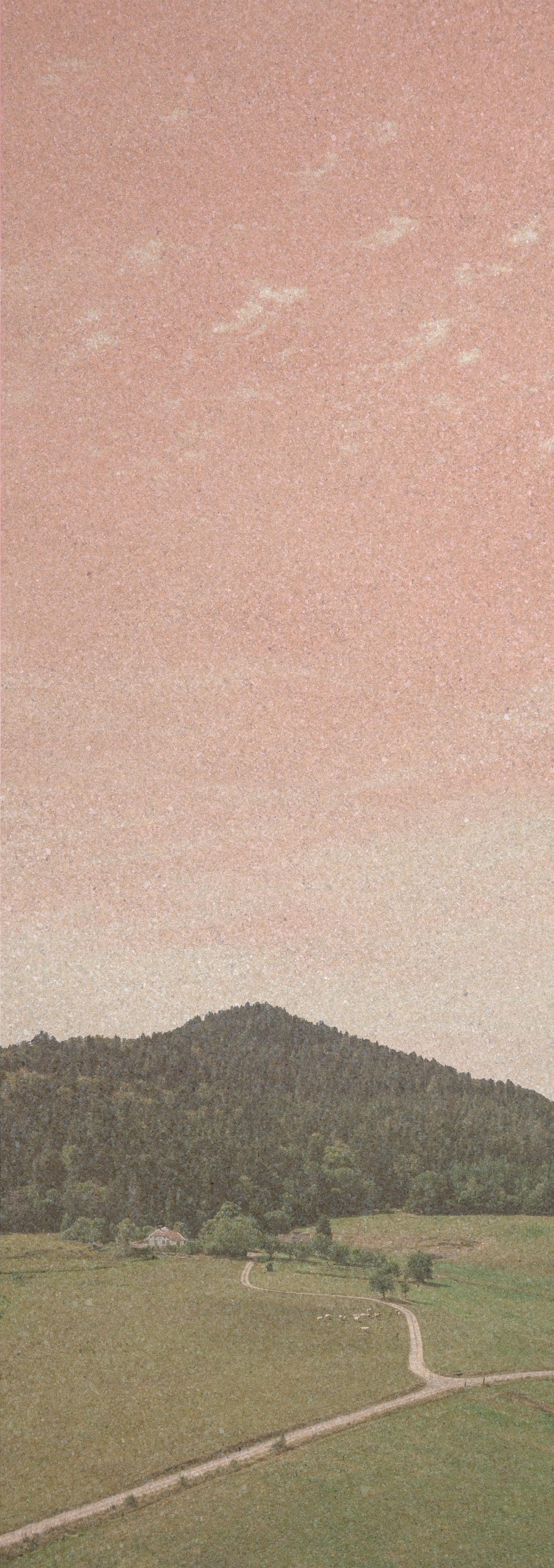

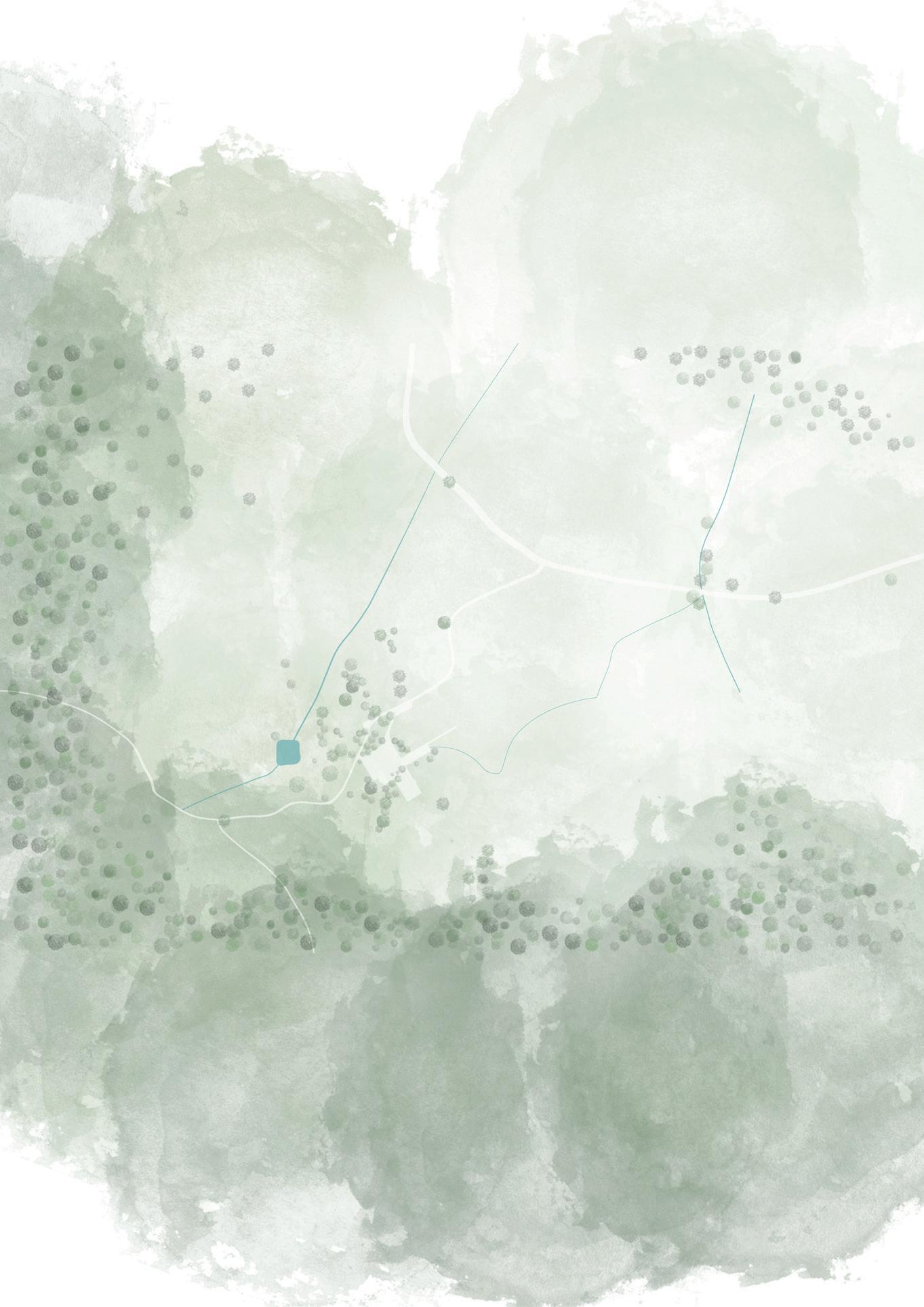

BEZIEHUNG ZUR LANDSCHAFT
Wie kann ein verfallenes bauliches Erbe als lebendiges Zeugnis der Geschichte der Mennoniten im Elsass erhalten und fortgeführt werden?

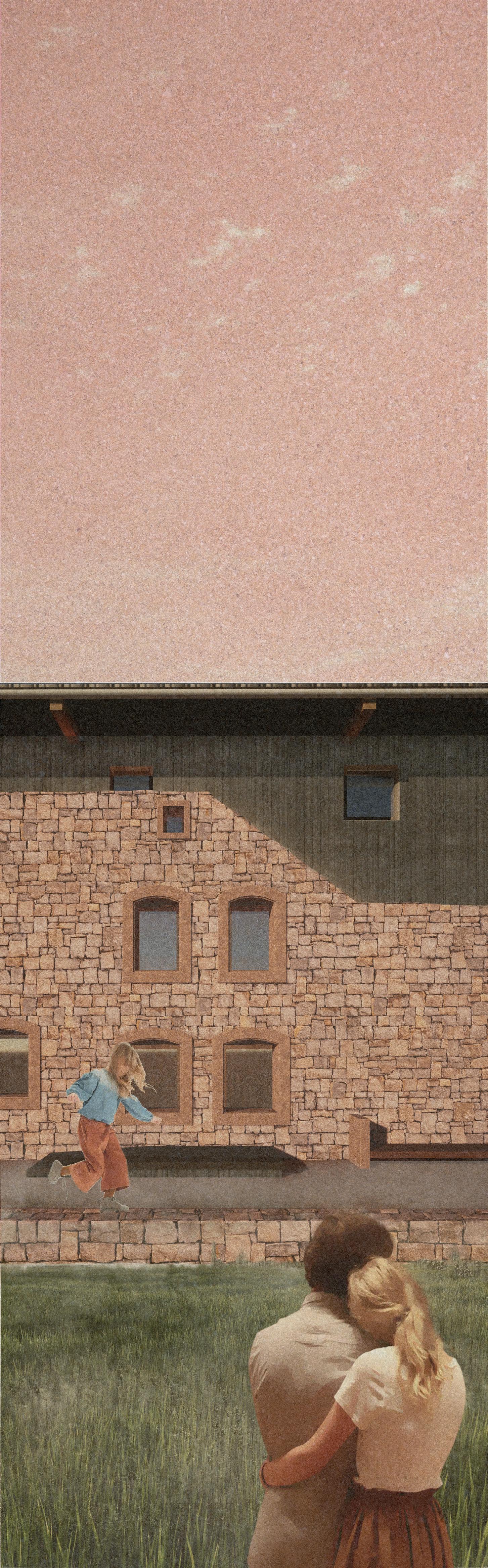

HAUPTFASSADE DES BAUERNGASTHOF
Nach dem Brand stellen wir die Hypothese auf, dass der vorhandene Stein aus rosa Vogesensandstein (rot) in seiner mechanischen Leistungsfähigkeit beeinträchtigt wurde. Die tragenden Innenwände aus historischem Stein werden deshalb nur im Erdgeschoss erhalten und konsolidiert. Innerhalb der Ruinen sollen eine kleine Werkstatt zur Lebensmittelverarbeitung und eine Lesewerkstatt errichtet werden, um die Möglichkeit zu bieten, mennonitisches Know how weiterzugeben. Ein Gasthof mit Restaurant empfangen die Wanderer und bieten eine rentable Wirtschaftstätigkeit.
PROGRAMM
ESPACES PRIVÉS
PRIVATRÄUME
HABITAT, ESPACES PARTAGES 105 m²
T2 PMR POUR INVITÉS 50 m²
STUDIO EN DUPLEX 55 m²
T3 EN DUPLEX 65 m²
T3/T4 EN DUPLEX 100 m²
ÖFFENTLICHE RÄUME
ESPACES PUBLICS
RESTAURANT 140 m²
CUISINE PROFESSIONNELLE ET ESPACES TECHNIQUES 65 m²
ATELIER DE TRANSFORMATION ALIMENTAIRE 40 m² + 59 m² sous-sol
ETABLE, ECURIE, POULAILLER ET GRANGE A FOIN 105 m²
ACCUEIL VERRIERE 50 m²
ATELIER DE LECTURE 30 m²
GîTE 190 m² SERRE CHAUDE, JARDIN D’HIVER 40 m²
PROGRAMME
WERKSTÄTTEN UND GASTHOF RESTAURANT GLASDACH RUINEN TIERRAUM GENOSSENSCHAFTSWOHNUNGEN

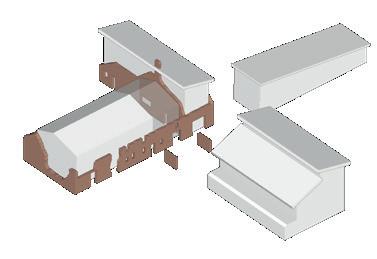

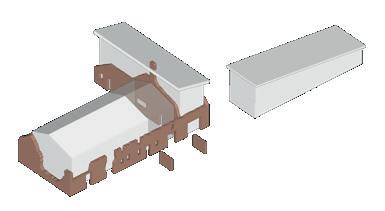

EINE RUININDUZIERTE ANSIEDLUNG

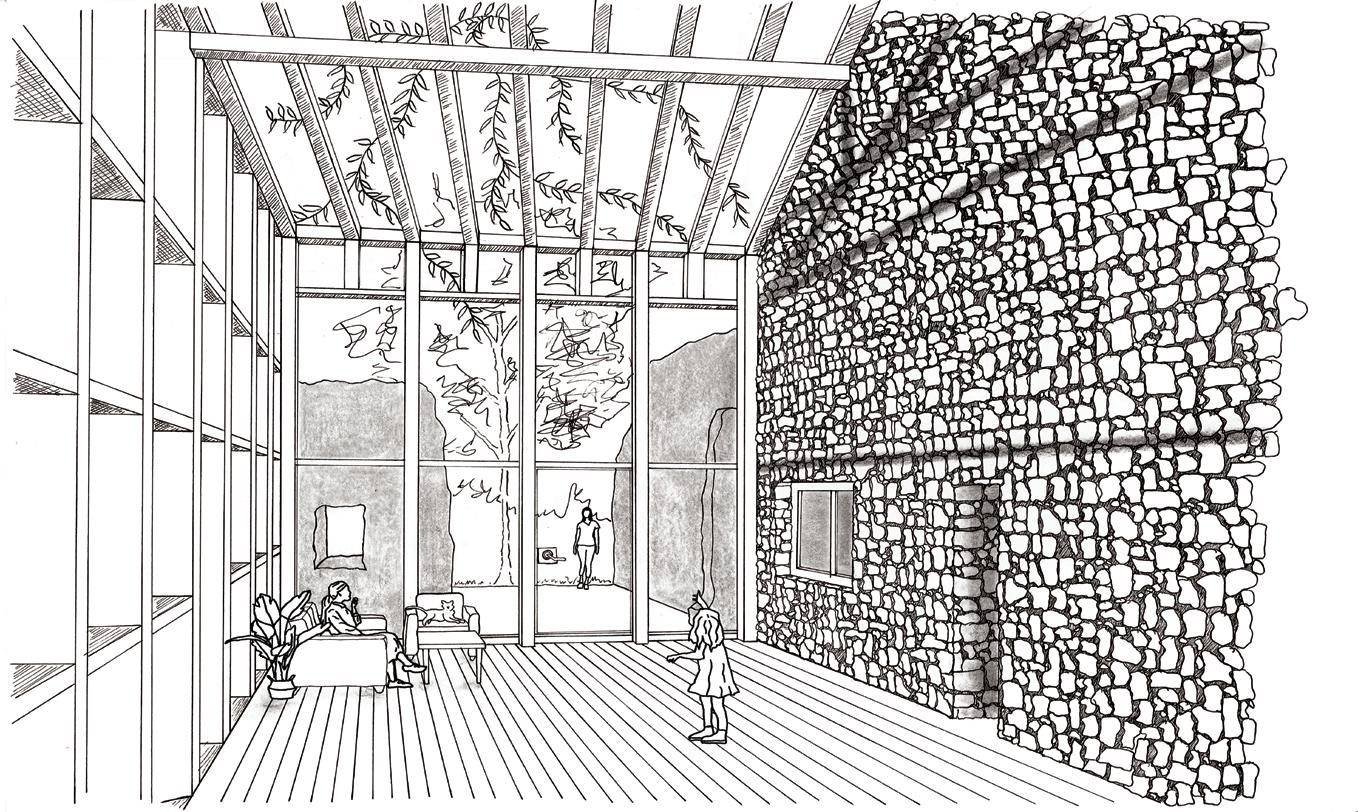

EMPFANGSRAUM
Ein mit Glasdach überdeckter gemütlicher Empfangsraum und Wintergarten verbindet das Restaurant, die Unterkunft und die Werkstätten.
Die Genossenschaftswohnungen bieten den Bewohnern gemeinsame Annehmlichkeiten im Erdgeschoss (Wohnzimmer/Küche, Wäscherei, eine behindertengerechte Wohnung, ...) und jede Familie verfügt über eine eigene Privatwohnung (2, 3 und 4-Zimmer Wohnung). Inspiriert von der einfachen Lebensweise der Mennoniten, ist die Architektursprache nüchtern, sowohl was die Technik des Gebäudes als auch die Wahl der Materialien betrifft.

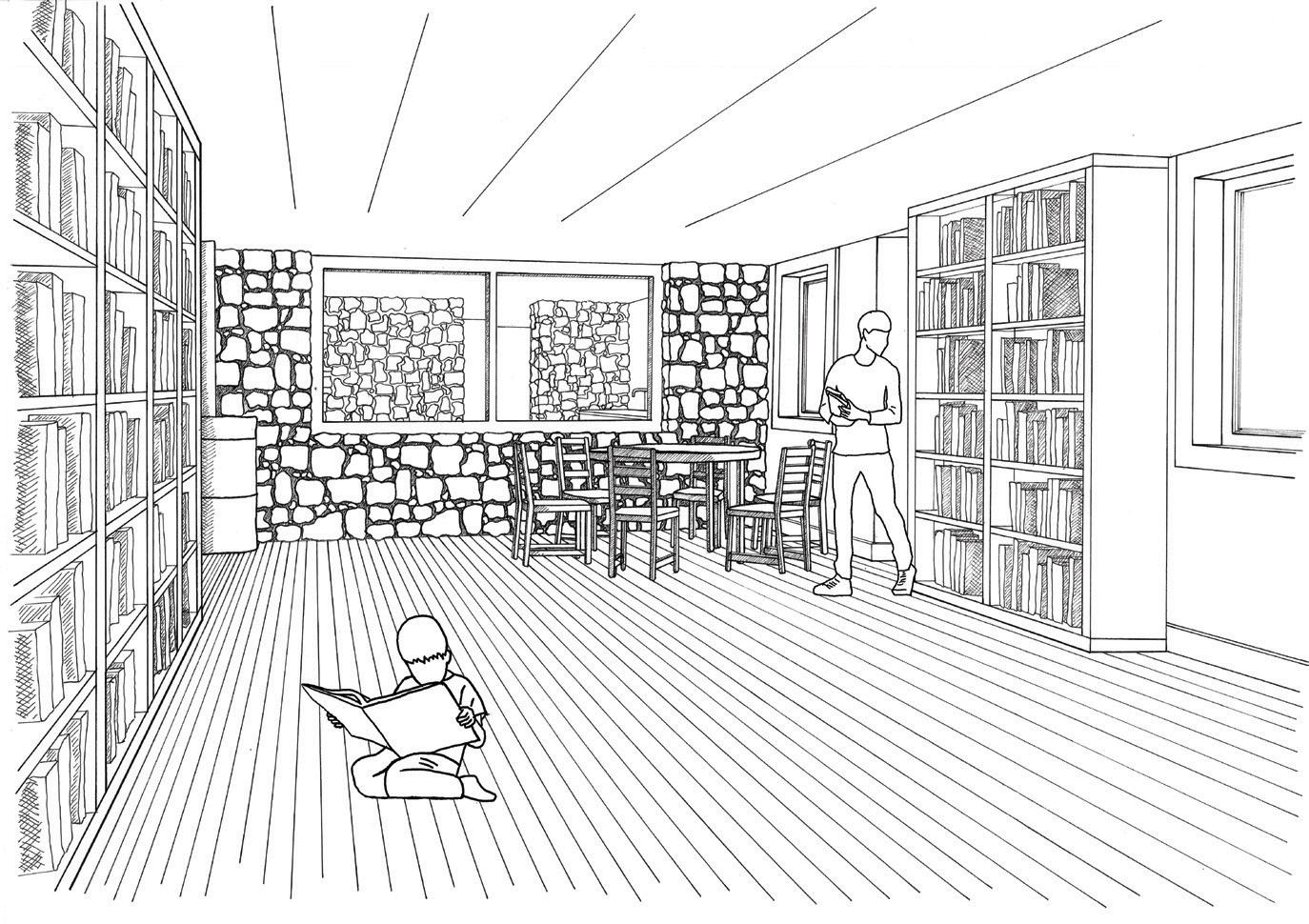

LESEWERKSTATT
Die Lesewerkstatt ist ein warmer und pädagogisch wertvoller Raum, der einen Blick auf die kleine Werkstatt für die Lebensmittelverarbeitung bietet.
Die Ruine besitzt einen anderen Wert als Geld, sie ist emotional aufgeladen.
Aufgrund des Brandes handelt es sich nicht mehr um die Sanierung eines Bauernhauses, sondern um die Konsolidierung und Erhaltung einer Ruine. Mit der Instandstellung dieser Ruine wird nicht nur ein Überbleibsel eines ungeschützten Erbes, eines zerbrechlichen Gebäudes bewahrt, das zur Identität der Landschaft beiträgt,, sondern auch die Geschichte der Mennoniten im Elsass beleuchtet.
DETAILMODELL DES RESTAURANT IM MASSSTAB 1:50

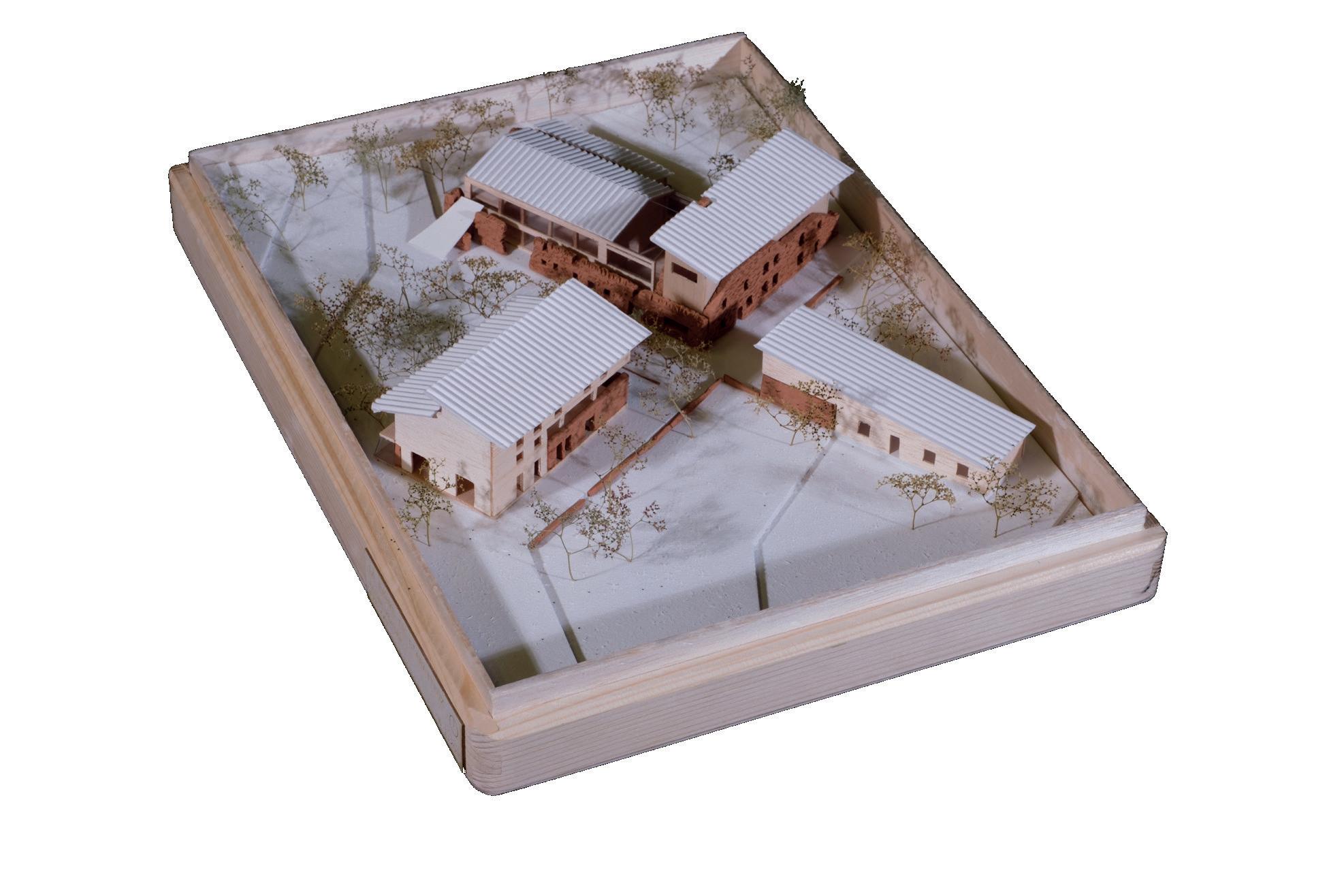

MODELL IM MASSSTAB 1:200
