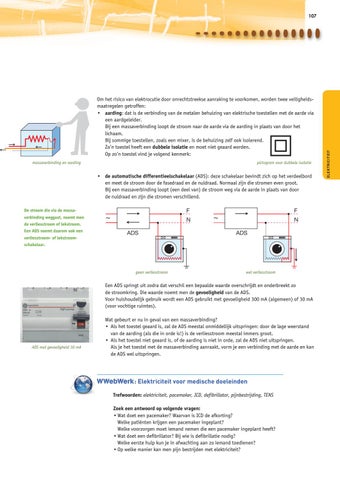

Om het risico van elektrocutie door onrechtstreekse aanraking te voorkomen, worden twee veiligheidsmaatregelen getroffen: • aarding: dat is de verbinding van de metalen behuizing van elektrische toestellen met de aarde via een aardgeleider. Bij een massaverbinding loopt de stroom naar de aarde via de aarding in plaats van door het lichaam. Bij sommige toestellen, zoals een mixer, is de behuizing zelf ook isolerend. Zo’n toestel heeft een dubbele isolatie en moet niet geaard worden. Op zo’n toestel vind je volgend kenmerk: massaverbinding en aarding
pictogram voor dubbele isolatie
• de automatische differentieelschakelaar (ADS): deze schakelaar bevindt zich op het verdeelbord en meet de stroom door de fasedraad en de nuldraad. Normaal zijn die stromen even groot. Bij een massaverbinding loopt (een deel van) de stroom weg via de aarde in plaats van door de nuldraad en zijn die stromen verschillend. De stroom die via de massaverbinding weggaat, noemt men de verliesstroom of lekstroom. Een ADS noemt daarom ook een verliesstroom- of lekstroomschakelaar.
geen verliesstroom
wel verliesstroom
Een ADS springt uit zodra dat verschil een bepaalde waarde overschrijdt en onderbreekt zo de stroomkring. Die waarde noemt men de gevoeligheid van de ADS. Voor huishoudelijk gebruik wordt een ADS gebruikt met gevoeligheid 300 mA (algemeen) of 30 mA (voor vochtige ruimtes).
ADS met gevoeligheid 30 mA
Wat gebeurt er nu in geval van een massaverbinding? • Als het toestel geaard is, zal de ADS meestal onmiddellijk uitspringen: door de lage weerstand van de aarding (als die in orde is!) is de verliesstroom meestal immers groot. • Als het toestel niet geaard is, of de aarding is niet in orde, zal de ADS niet uitspringen. Als je het toestel met de massaverbinding aanraakt, vorm je een verbinding met de aarde en kan de ADS wel uitspringen.
WWebWerk : Elektriciteit voor medische doeleinden Trefwoorden: elektriciteit, pacemaker, ICD, defibrillator, pijnbestrijding, TENS Zoek een antwoord op volgende vragen: • Wat doet een pacemaker? Waarvan is ICD de afkorting? Welke patiënten krijgen een pacemaker ingeplant? Welke voorzorgen moet iemand nemen die een pacemaker ingeplant heeft? • Wat doet een defibrillator? Bij wie is defibrillatie nodig? Welke eerste hulp kun je in afwachting aan zo iemand toedienen? • Op welke manier kan men pijn bestrijden met elektriciteit?
