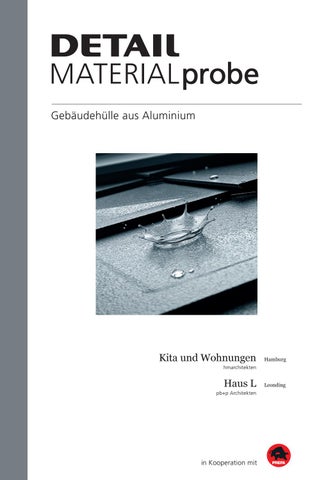

DETAIL Materialprobe – Gebäudehülle aus Aluminium 6.2021

MATERIALprobe probe Gebäudehülle aus Aluminium

Kita und Wohnungen

Hamburg

hmarchitekten

Haus L pb+p Architekten

in Kooperation mit

Leonding

Kita und Wohnungen

HMARCHITEKTEN

Hamburg, 2020

1

2

4

1 Fassade und Dachfläche gehen scheinbar nahtlos ineinander über.

2 Die traufseitigen Fassaden und die Dächer sind am Wohnhaus mit Ziegeln, an der Kita mit Aluminiumrauten umhüllt, die Giebelwände bekleiden vertikale Holzprofile.

3 Stein­graue Wandrauten und warme Holzprofile im Kontrast 4 Oberhalb des ebenerdigen Gemeinschaftsraums füllt eine Terrasse den Einschnitt zwischen den beiden Baukörpern. © Bilder: PREFA | Croce & Wir

17 altersgerechte Wohnungen und eine Kita umfasst ein von der Erika und Ilse Töllke Stiftung initiiertes Mehrgenerationenprojekt in Hamburg-Schnelsen. Der Neubau entstand nach Plänen des Hamburger Büros hmarchitekten. Optisch lässt sich die Trennung der beiden Nutzungsarten anhand versetzter Baukörper sowie der Fassadenmaterialien e­ rkennen.

Der lange, ziegelverkleidete Riegel beherbergt barrierefreie Wohnungen auf drei Etagen. Der Kopfbau ist mit Prefa-­ Aluminiumrauten 29 x 29 bekleidet und

3

bietet Platz für 50 Kinder. Dazwischen stellt eine eingeschossige Erschließungsund Begegnungszone sowohl die räumliche als auch soziale Verbindung her.

Diesen transparent verglasten Bereich krönen die Aluminium-Fassadenpaneele Prefa Sidings in Patinagrau. Die gleichen Elemente kamen auch an der Laubengangseite des Wohngebäudes zwischen den Fenstern zum Einsatz. An den Fassadenecken, Ortgängen und Traufkanten zeichneten die Architekten die Gebäudekonturen ebenfalls mit Aluminium nach.

PB+P ARCHITEKTEN

Haus L Leonding, 2019

1

4

2

3

1 Zunächst nur als Garage mit Werkstätte gedacht, ergänzten Architekt und Bauherr das Gebäude um zwei Wohneinheiten im Obergeschoss.

2 Die Profilwellen betonen den Fassadenverlauf an einer rund ausgebildeten Ecke.

3 Die horizontal verlegten Aluminiumprofile stehen im Kontrast zu vertikalen Glaselementen.

4 Die umlaufende Rillenstruktur charakterisiert das Gebäude im Stil der 1950er-Jahre. © Bilder: PREFA | Croce & Wir

In der oberösterreichischen Stadt Leonding nahe Linz entstand ein Wohnhaus mit einer klaren Kubatur und ausdrucksstarken Fassadenverkleidung. Tiefe Einschnitte und weit auskragende Vordächer brechen mit der strengen Gebäude­ geometrie. Für den Hybrid aus Stahlbeton und Holz wählten die Linzer pb+p Architekten eine vorgehängte, hinterlüftete Fassade aus Aluminium. Diese ­ besteht aus Prefa Profilwellen in horizontaler Verlegerichtung. Transluzente Glaselemente im Erdgeschoss, Fensterbänder und Ter-

rassen im Obergeschoss durchbrechen die ansonsten allseitig homogene Gebäudehülle. Den Fassadenbau übernahm der Vorchdorfer Dachdecker- und Handwerksbetrieb Innocente. Um das Wellenmuster fehlerlos auf allen vier Seiten verlegen zu können, bedurfte es einer millimetergenauen Vermessung und einer präzise ausgeführten Unterkonstruktion.

Das 2 mm starke Strangpressprofil wurde zugeschnitten und blank geliefert, anschließend natureloxiert und ohne sichtbare Befestigung montiert.

ANZEIGE

PREFA – Produkte für Dach und Fassade

Dach- und Wandraute 29 x 29

Dachraute bzw. Fassadenraute aus Aluminium

Gebäudehüllen mit Aluminium gestal­ ten – eine Entscheidung mit viel Spielraum für Kreativität. PREFA ist mit über 5000 verschiedenen hochwertigen Produkten aus Aluminium ein starker Partner für anspruchsvolle, nachhaltige ­ und funktionale Architektur. Die lang­ lebigen Pro­dukte bieten dazu einzigartige Möglichkeiten und geben beispiellose

Profilwelle

Gestaltungsvarianten an die Hand. Vorgefertigte System­elemente im Dach- und Fassadenbereich ermöglichen die unterschiedlichsten Lösungen, von der freien Form bis zur schnellen und wirtschaft­ lichen Realisierung großer Flächen. Der Werkstoff Aluminium ist unendlich oft recycelbar. Hier ein Auszug aus dem ­PREFA-Produktportfolio:

Zackenprofil

Strangpressprofil aus Aluminium

Strangpressprofil aus Aluminium

berfläche naturblank, eloxiert oder O colorbeschichtet in jeder RAL-Farbe

O berfläche naturblank, eloxiert oder colorbeschichtet in jeder RAL-Farbe

aubreite: 140 mm; Wellenhöhe B 10 mm; Wellenabstand 47 mm; Spalt im Längsstoß 5–10 mm je nach Länge; Materialdicke 2 mm

B aubreite: 200 mm; Zackenhöhe 22 mm; Zackenabstand 40 mm; Spalt im Längsstoß 5–10 mm je nach Länge; Materialdicke 2 mm

Gewicht: ca. 2,6 kg pro m² à 12 Rauten

S tücklängen bis max. 6200 mm, bei Colorbeschichtung max. 3000 mm

S tücklängen bis max. 6200 mm, bei Colorbeschichtung max. 3000 mm

Verlegung auf mind. 24 mm starke Vollschalung

aagerecht, senkrecht und diagonal W verlegbar; Sonderradien ab 800 mm

W aagerecht, senkrecht und diagonal verlegbar

Befestigung mit 1 Patenthaft je Raute

Gewicht 6,62 kg pro m2

G ewicht 7,5 kg pro m2

Dachraute für Dachneigungen ab 22°

Verdeckte Befestigung

Verdeckte Befestigung

Format 290 x 290 mm; 0,7 mm stark 10 Standardfarben (Dach) bzw. ­ 12 Standardfarben (Fassade); Ober­ fläche wahlweise glatt oder stucco Im Coil-Coating-Verfahren beschichtet, Rückseite mit Schutzlack versehen

Dachentwässerung Quadratrohr QR.15

Das PREFA Entwässerungssystem besteht aus verschiedenen, aufeinander abgestimmten Komponenten. Die innovativen Aluminiumprodukte überzeugen durch ihre robuste Ausführung. So ist das qua­ dratische Ablaufrohr mit 100 mm Seiten­ länge aus 1,6 mm dicken Strangpressprofilen und mit einer durchgehenden Aufnahme für Halteklemmen gefertigt. Durch die Halterungen auf der Rückseite fügen sich die Quadratrohre geschickt in die Fassade ein – ohne sichtbare Befestigungen.

Q uadratische Ablaufrohre mit an ­ die Kastenrinnen angepassten Radien Z wei verschiedene Rohrbögen mit 72° S peiereinmündung und Wasserfangkasten mit eckigem Wulst und eckigem Abgang R eduziertes, elegantes Design G roße Farbauswahl: jetzt auch ­pulverbeschichtet in vielen Farben verfügbar Verdeckte Befestigung M assive Ausführung mit 1,6 mm Materialstärke

PREFA im Überblick

Die PREFA Aluminiumprodukte GmbH ist europaweit seit über 70 Jahren mit der Entwicklung, Produktion und Vermarktung von Dach- und Fassadensystemen aus Aluminium erfolgreich. Insgesamt beschäftigt die PREFA Gruppe rund 500 Mitarbeiter. Die Produktion der über 5000 hochwertigen Produkte erfolgt ­ausschließlich in Österreich und Deutschland. PREFA ist Teil der Unternehmensgruppe des Industriellen ­Dr. Cornelius Grupp, die weltweit über 8000 Mitarbeiter in über 40 Produktionsstandorten beschäftigt.

Kontakt und weitere Informationen

PREFA GmbH

Architektenberater

PREFARENZEN Onlinemagazin

Aluminiumstraße 2 98634 Wasungen Telefon: +49 36941 785-0 info.de@prefa.com www.prefa.com

© Titelbild

und Produktbilder auf ­ dieser Seite: PREFA; Fassadenansicht Quadratrohr: PREFA | Croce & Wir
