PORTAFOLIO DE ARQUITECTURA
CLARA IVETTE IÑIGUEZ MENDEZ
CONTENIDO

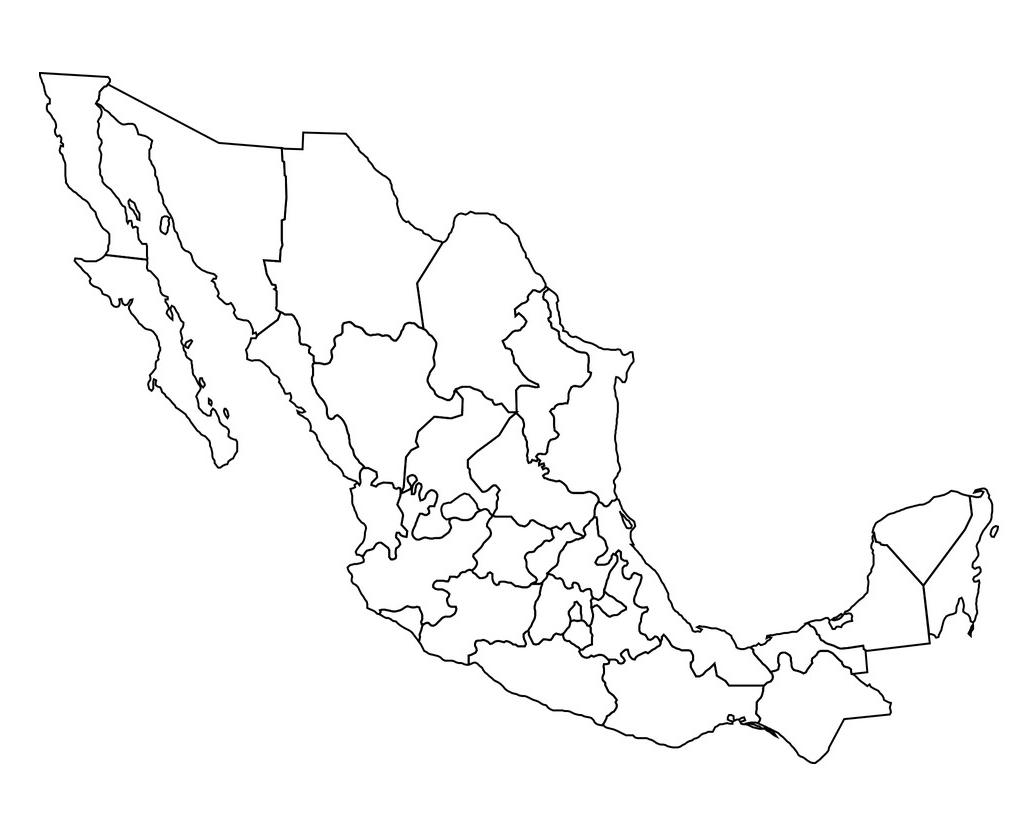

CV UBICACIONES
TESIS
CASA SAUZ DE ABAJO PROYECTO URBANO CONJUNTO SAN JOAQUÍN
DETALLE ARQ. 1
DETALLE ARQ. 2
ESTACIÓN DE DESCARGA Y TRANSPORTE CALICA PROYECTO CONVIVES
pag.2 pag.3 pag.5 pag.17 pag.23 pag.27 pag.30 pag.33 pag. 37
CLARA IVETTE IÑIGUEZ MÉNDEZ
Ciudad de México. Tel. 5579214109 claraimendez26 @outlook.es
FORMACIÓN ACADÉMICA
LICENCIATURA EN ARQUITECTURA
Universidad Anáhuac México. CDMX
EXPERIENCIA
PROFESIONAL
Ene 2022- Ago 2022
Ene 2022- Julio 2022
UPGRADE CONSTRUCTORA Coordinadora de oficina del departamento de arquitectura
Oct 2021- Dic 2021
Ago 2020 - Feb 2021
ÉCHALE CONSTRUCTORA Servicio Social - Arquitecto Jr Freelance como Arquitecto Dibujante
TELEPERFORMANCE GDL Agente bilingüe de servicio al cliente para COMCAST USA
EXTRACURRICULAR Ago 2022
Ago 2016 - Dic 2019
TALLER DE ENCUADERNACIÓN EDITORIAL
Impartido por Libretas Tamarindo-Diego Guadarrama
COMPAÑÍA DE CANTO ANÁHUAC
Cantante/actriz- Presentaciones semestrales en la Universidad Anahuác México
Concierto Homenaje a Luis Miguel en el Lunario del Auditorio Nacional Concierto Bossa nova en Plaza Loreto
SOFTWARE
AutoCAD Revit SketchUp Vray Photoshop InDesing Illustrator
IDIOMAS
Español: Nativo Inglés: Avanzado Francés: Básico
p.2
p.3 1 | Tesis 2 | Casa Sauz de abajo 3 | Proyecto Urbano conjunto San Joaquín 4 | Detalle arquitectónico 1 5 | Detalle arquitectónico 2 6 | Estación de descarga y transporte Calica 7 | Proyecto convives 1 2 6 37 4-5
TRABAJO ACADÉMICO
p.4
CRECIMIENTO ESPONTÁNEO DE LAS PERIFERIAS EN BUSCA DE PERTENENCIA A LAS CIUDADES
Proyecto de tesis con base en investigación de campo y culminación con propuesta urbana y arquitectónica del mercado Antorcha Campesina.
p.5
Zamora es una de las ciudades principales del estado de Michoacán, cuenta con una población de 170, 748 habitantes y en los últimos 10 años ha presentado una tasa de crecimiento de 3.15% (INEGI, 2018), pese a su pequeño porcentaje de crecimiento a nivel estatal, representa uno de los municipios con ma yor atracción para la migración interna y gran importancia en el desarrollo histórico estatal e in cluso nacional. Zamora, y su región inmediata, son productores importantes de productos horto frutícolas (fresa, zarzamora, frambuesa, mango, maíz, trigo, papa , sorgo, zanahoria, tomate, etc). Al ser el centro principal de actividades económicas, Zamora atrae a un gran porcentaje de migra ción de sus alrededores, por lo cual, cada vez abriga más brotes espontáneos de paracaidismo.
Definido por la gente misma de Zamora, con un poco de desprecio y resaltando la pala bra oportunista, el “paracaidista” es aquel individuo que llega a las afueras de la ciudad, cons truye un pequeño recinto en terrenos, que “no son de nadie”, que lo protegiera de la intem perie y con el paso de los meses llegarán más personas a establecerse en la misma localidad.
La ciudad de Zamora , a pesar de ser un gran productor y exportador de producto hortofrutícola, contiene a un 41.6% de población en pobreza, dividiéndose en 32.1% de pobreza moderada y 9.5% de pobreza extrema. Las zonas paracaidistas representan en su mayoría los porcentajes de pobreza extre ma y conforman el 20.7% de población con carencias de servicios básicos en la vivienda.
El propósito del análisis es , que, al resultado de este mismo, pueda surgir un proyecto de pla neación urbana que tome el contexto de las zonas específicas de estos brotes de vivien da espontáneos y brindar un futuro y conectividad con la zona principal que es Zamora.
p.6

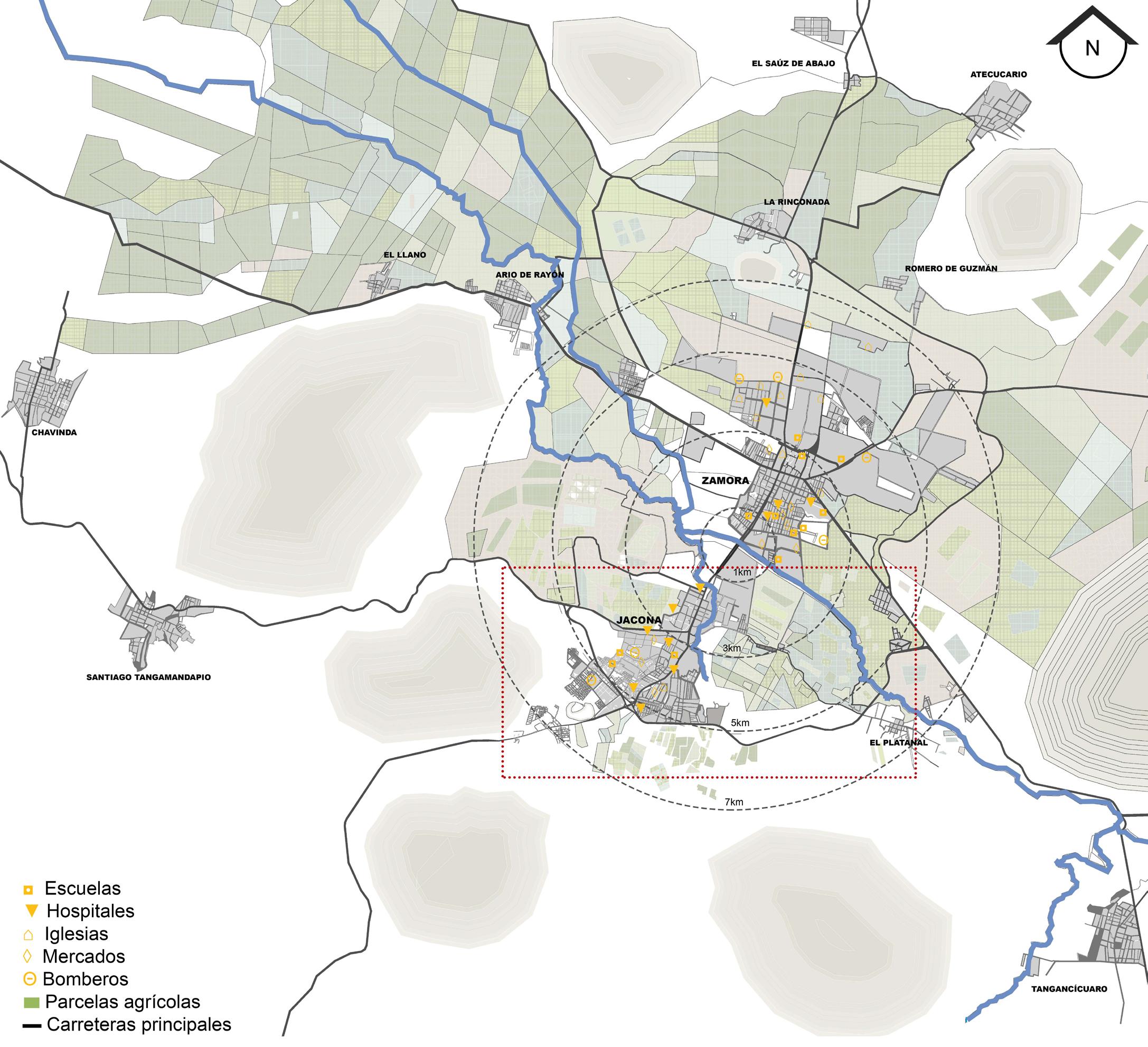

Mapa propio de Zamora y sus localidades.

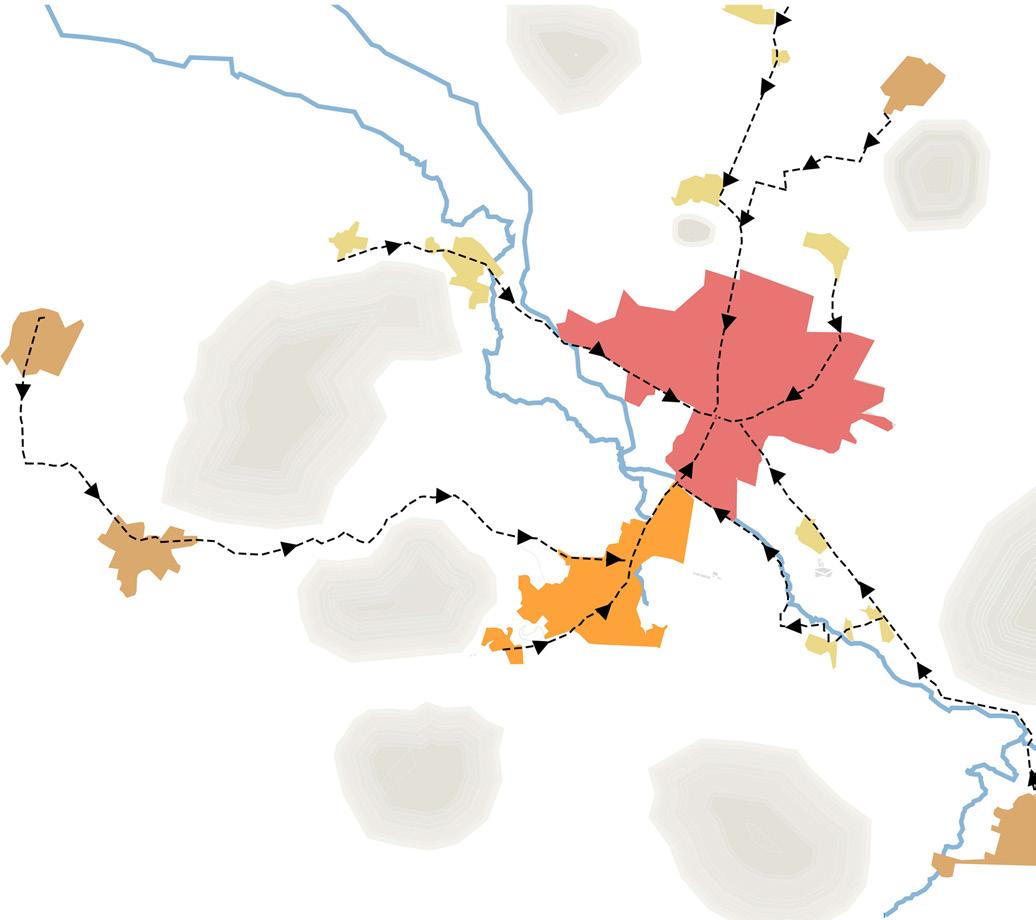

Flujos de migración diaria de las localida des a ciudad central.

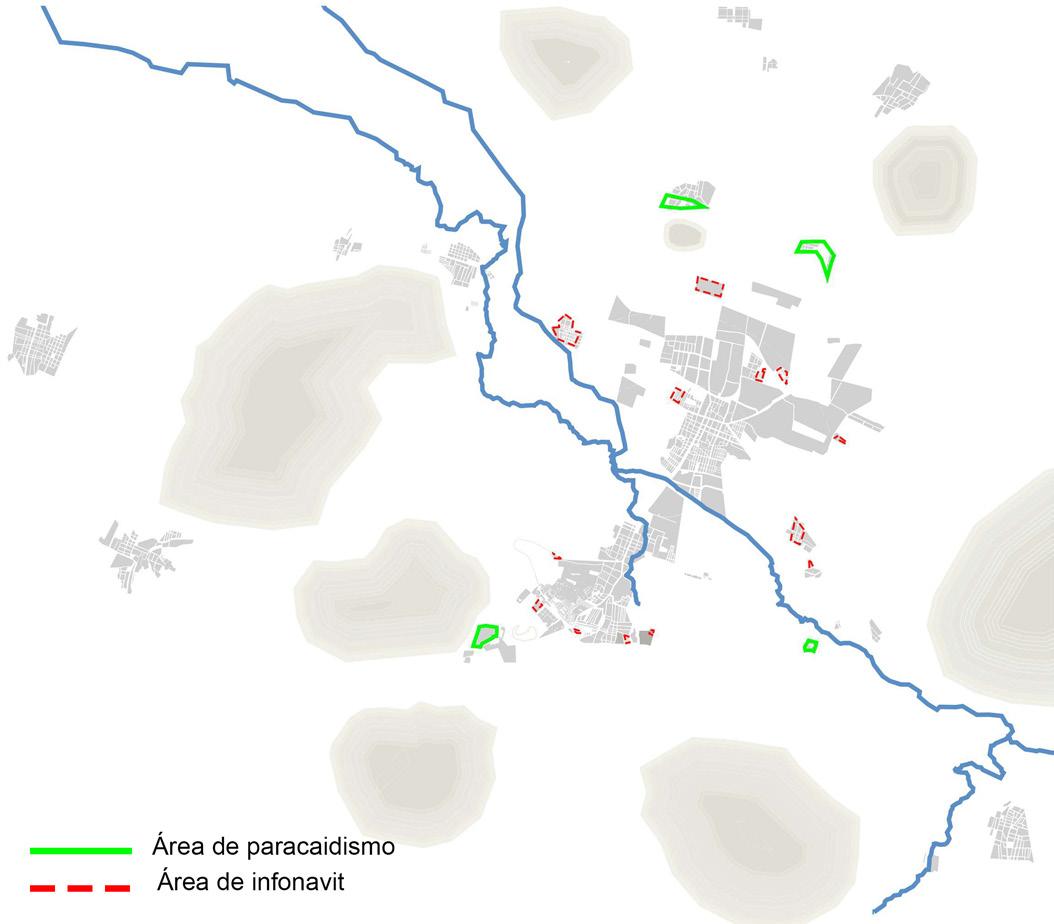

Zonas de vivienda de INFONAVIT y para caidismo.
p.7
La propuesta de un proyecto compuesto para la activación económica de la zona surge la idea de darle un lugar a la población que habita la colonia de Antorcha Campesina donde pueda crear un círculo social y lle var su actividad económica principal que es el cultivo y la recolección de productos hortofrutícolas. Así surge la idea de un mercado con dos secciones: venta de productos y puestos de comida, con la unión a un centro recreativo y uno religioso.
Consiste en crear espacios que abastezcan a zonas en crecimiento que, con el paso del tiempo, gracias al paracaidismo, las soluciones urbanas deben ser planteadas antes de que surja una zona de conflicto. Con la creación de un espacio público se le da a la zona Antorcha campesina una retribución social de pla neamiento a largo plazo que dignifica el espacio y se da una guía de cómo direccionar el crecimiento urbano que no para y día con día más personas se apropian del espacio sin dueño que puede llegar a convertirse en su hogar.
Se propone un conjunto de corredor verde que conecta en un extremo una montaña y otro con servicios que rematan en el corredor verde para crear una de modulación con base en supermanzanas y así darle una retribución económica a este tipo de barrios.
p.8

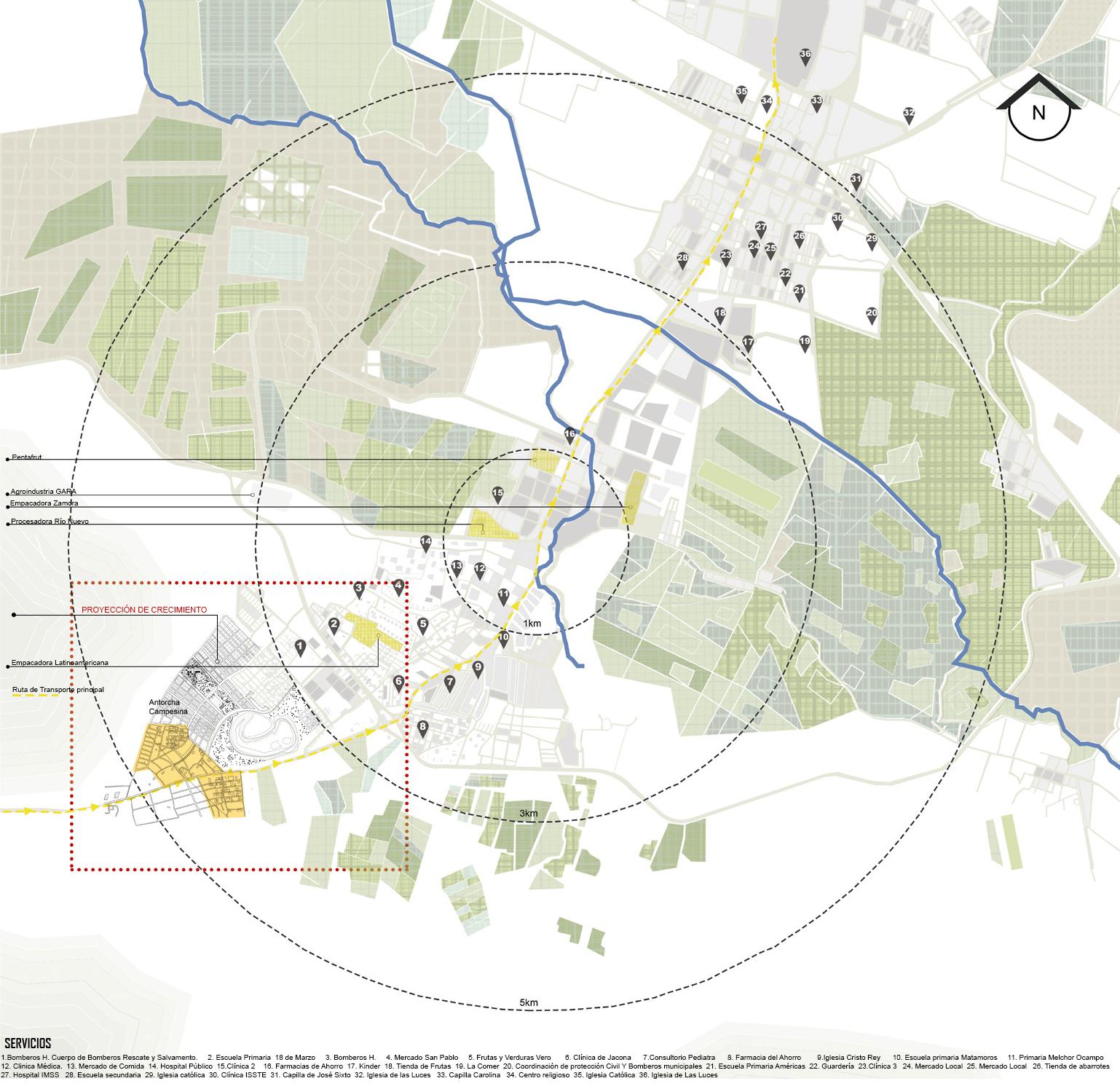

Mapa propio de servicios más cercanos a la colonia Antorcha Campesina

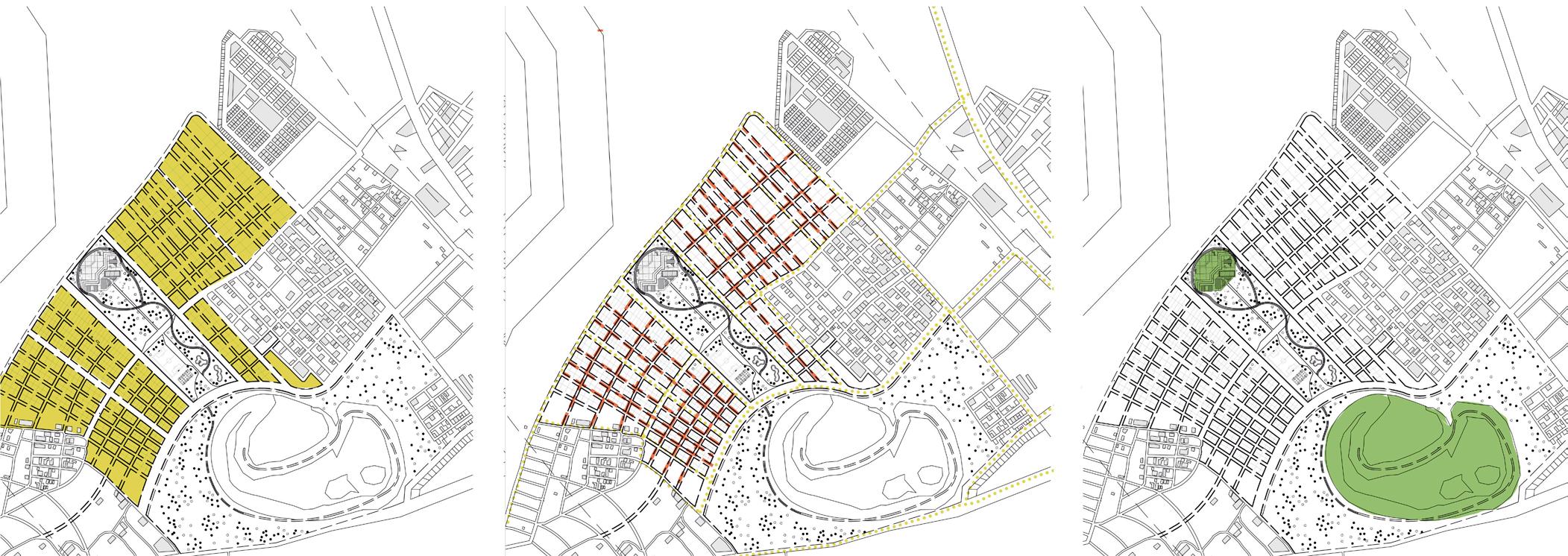

ESTRATEGIAS DE DISEÑO URBANO
Supermanzanas.
p.9
Calles vehiculares y peatonales.
Hitos y conexiones

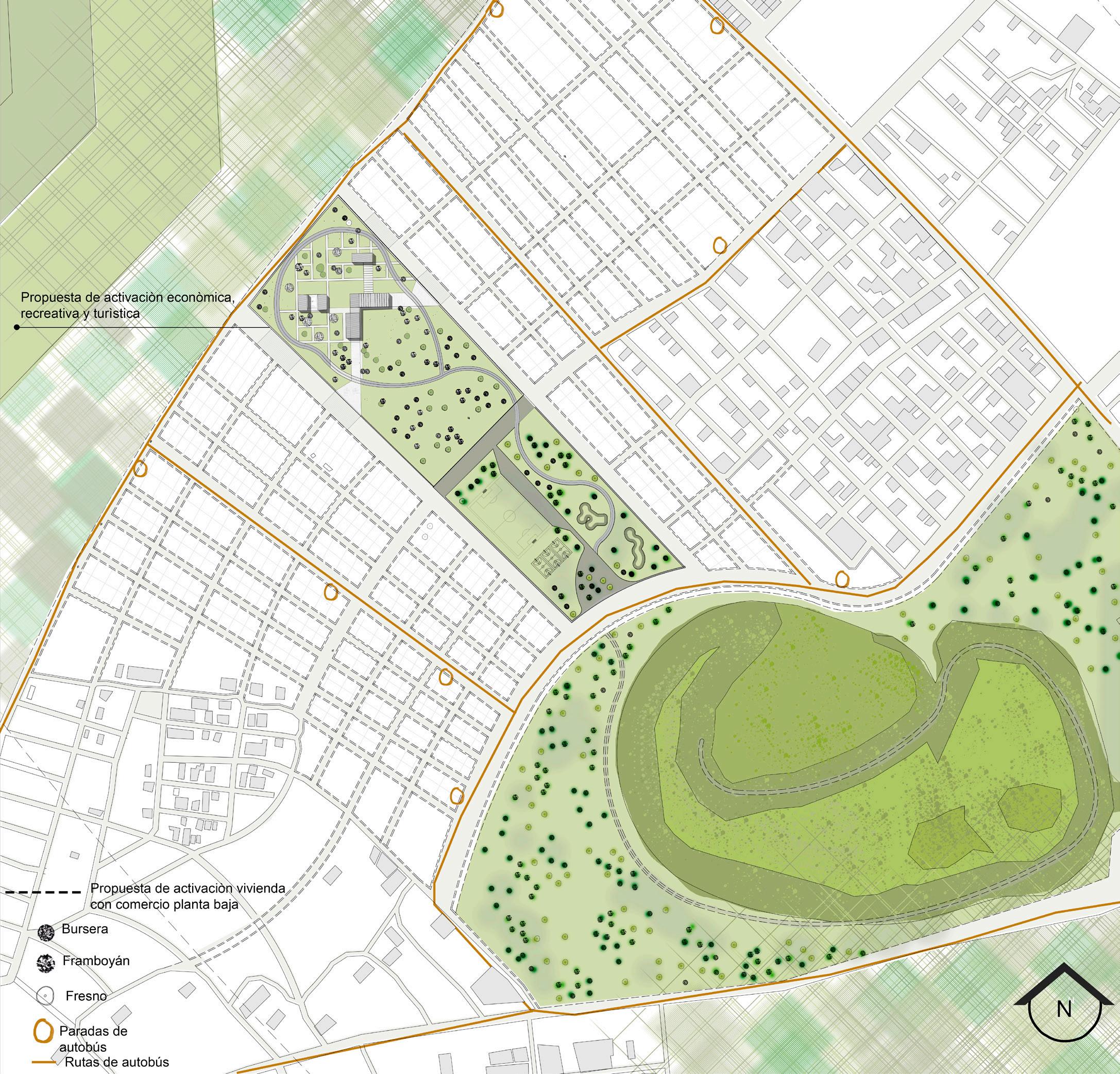

Propuesta urbana con estrategias que une la colonia Antorcha Campesina con la periferia de Jacona.
Mercado antorcha Campesina 1258 m2 Centro de juegos para niños 938 m2 Centro religioso abierto 438 m2
p.10

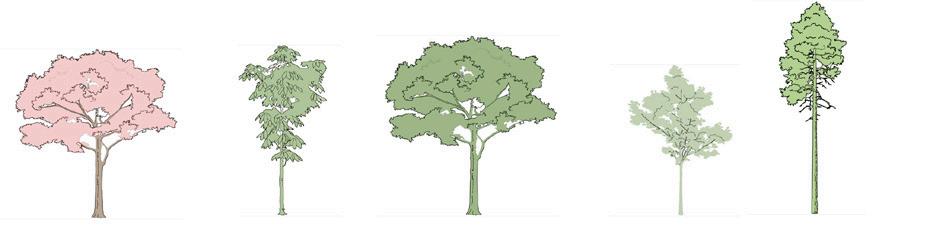

Framboyán
Fresno Encino Guaje pequeño Pino

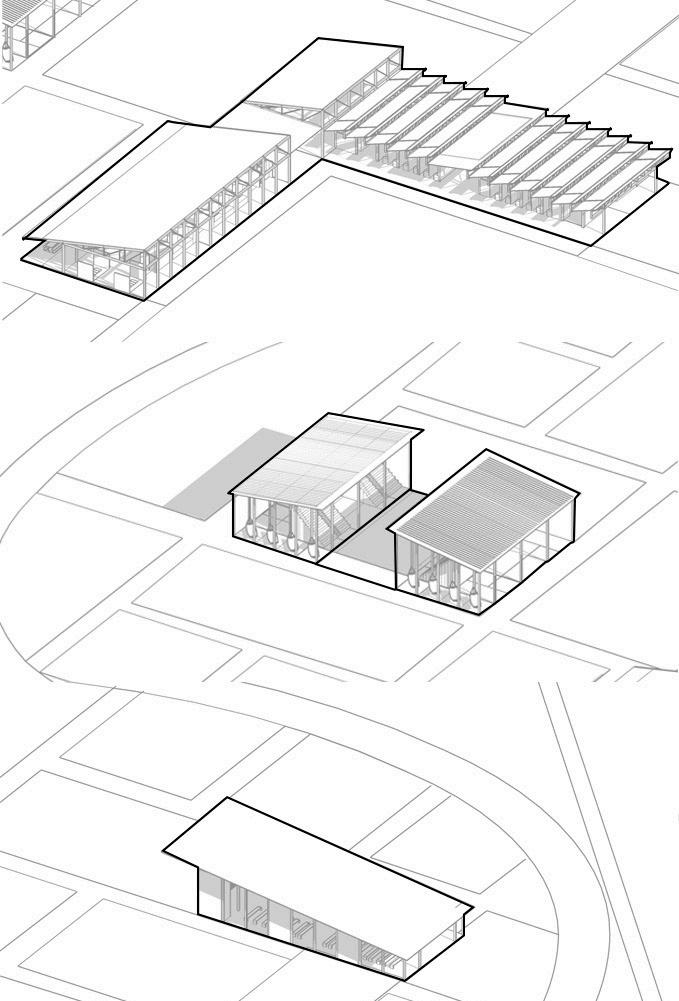

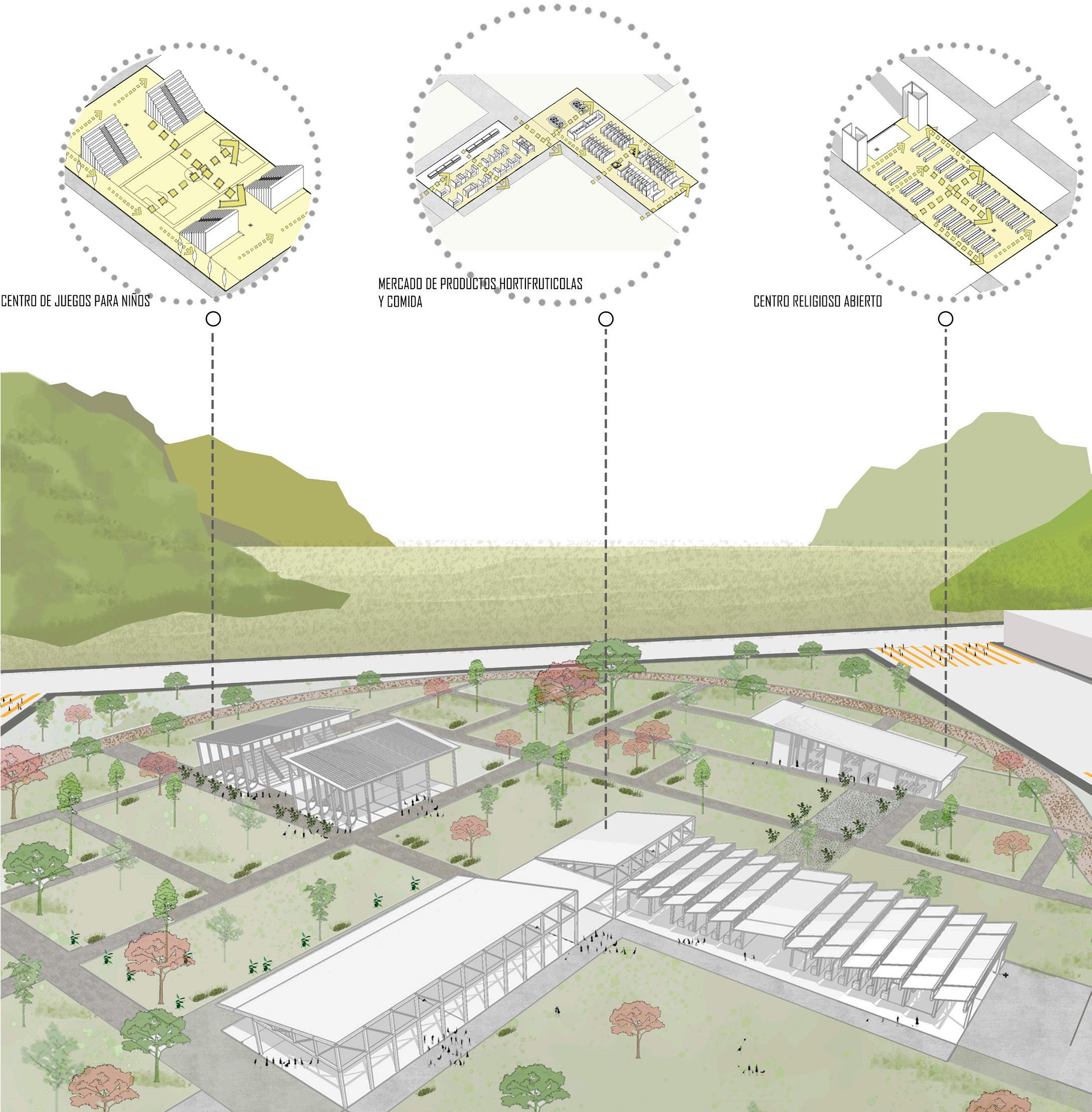

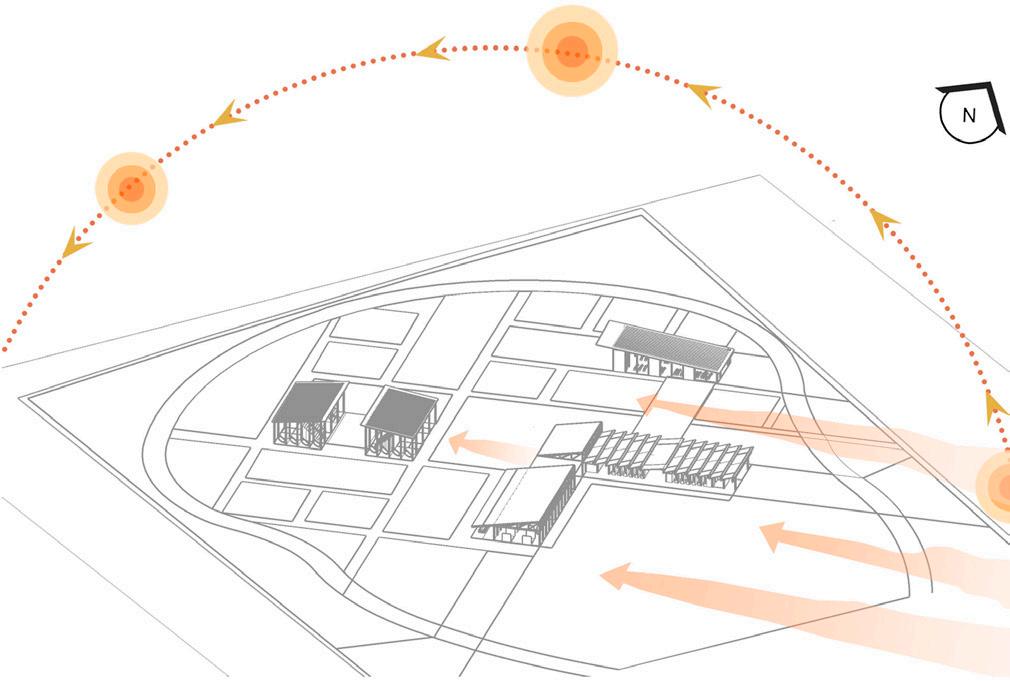

Conjunto Mercado Antorcha Campesina
Centro de juegos para niños
Centro religioso
La propuesta cuenta con un remate en plaza verde conformado de 3 edificios que trabajan de manera si multánea.
El edificio principal que está conformado por un mercado con una zona de puestos de comida y otra con productos hortofrutícolas, este se encuentra abierto en su estructura para crear recorridos continuos mos trando la intención en materiales que sean ligeros y que van de acuerdo con el mismo uso de estos en las etapas del paracaidismo, materiales como columnas de acero, cubiertas de lámina y celosías de ladrillo recocido.
El segundo edificio es un centro recreativo para niños, un lugar cubierto donde se puedan impartir distintas actividades, desde clases de baile hasta la cascarita de futbol después de la comida.

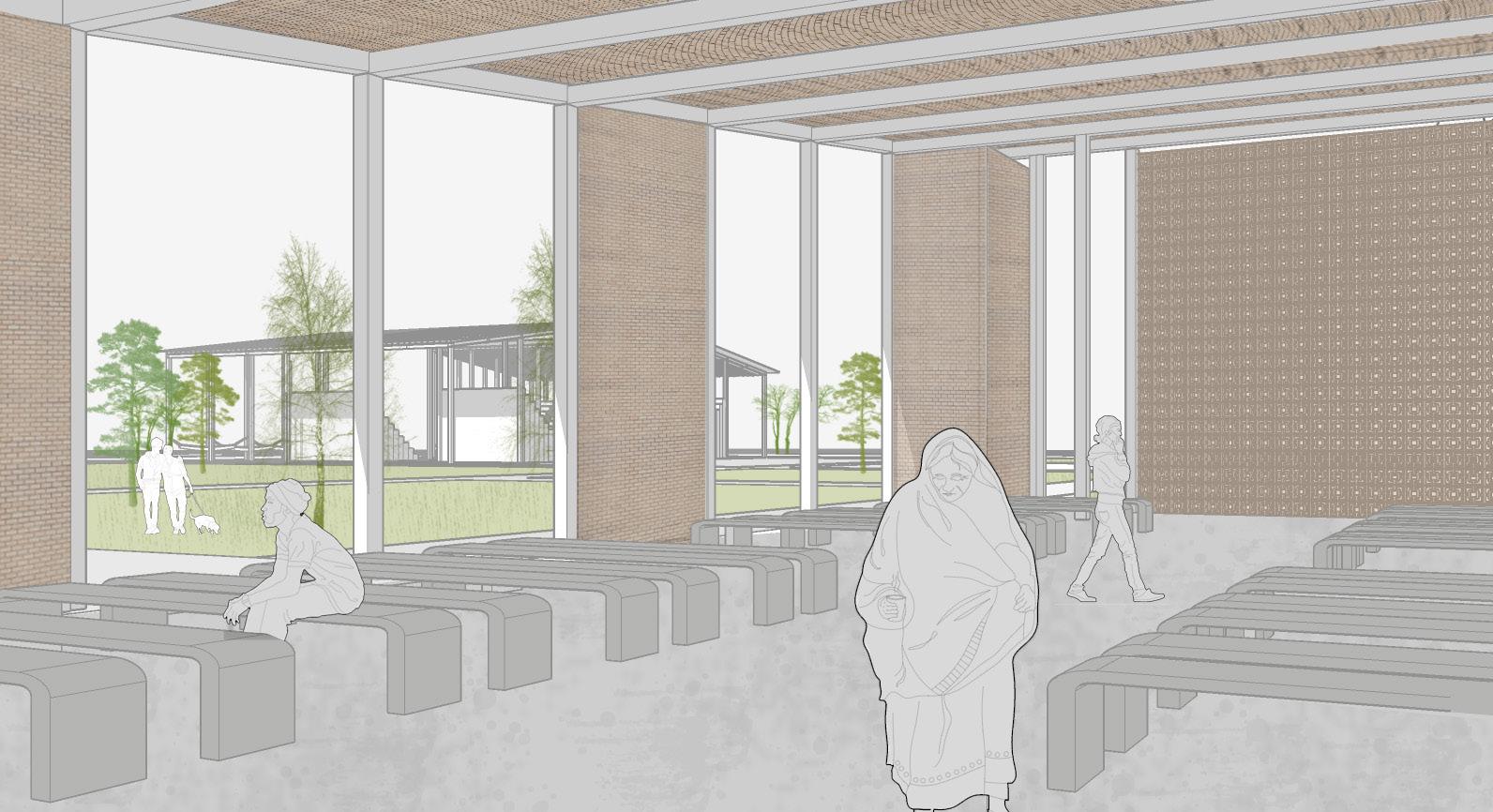

Por último, se crea una capilla abierta, en la cual se atienden las actividades religiosas y cuando estas son terminadas, la capilla puede ser usada para múltiples propósitos, ya sea simplemente sentarse para comer un helado o tener obras impartidas por las escuelas y los niños.
p.11

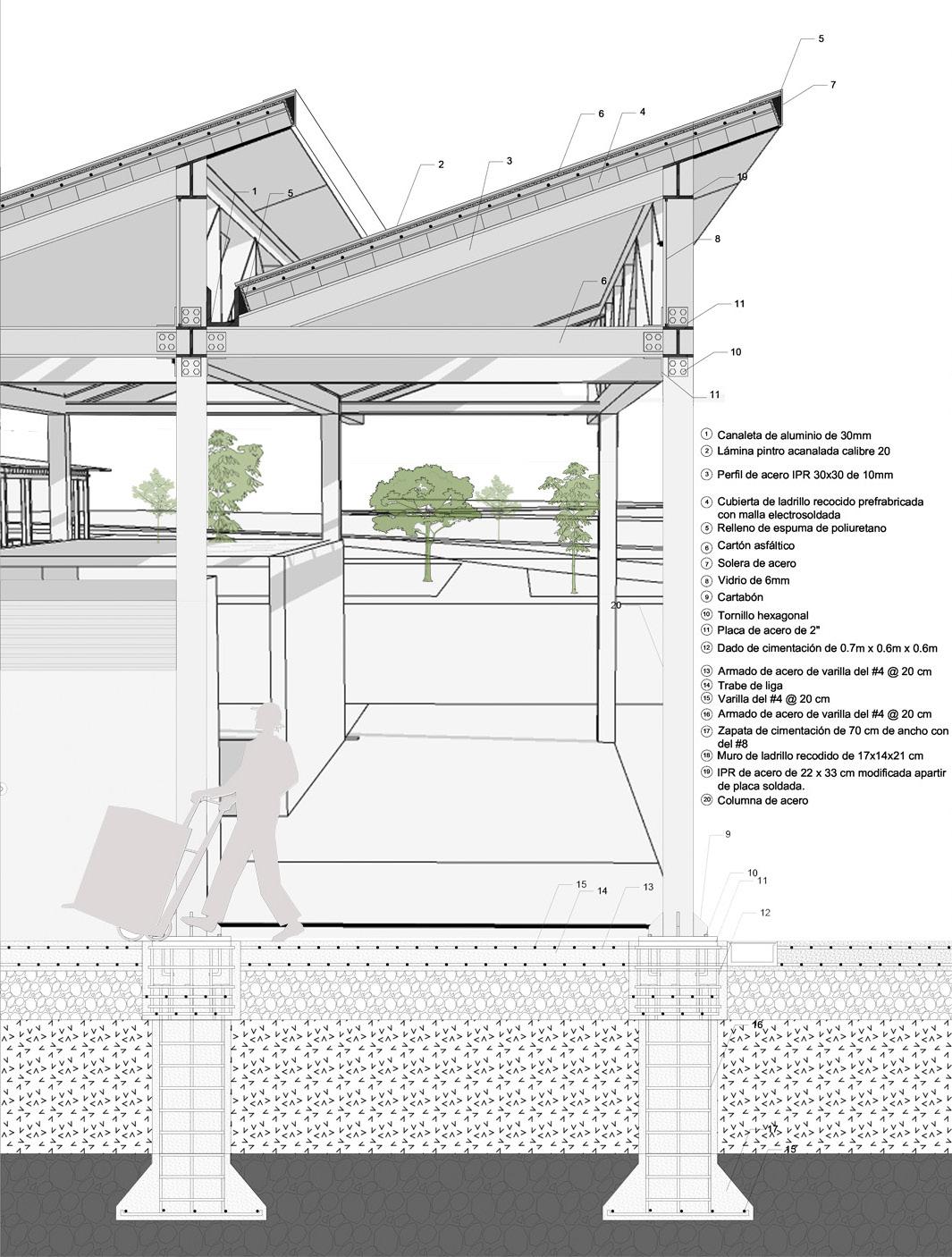

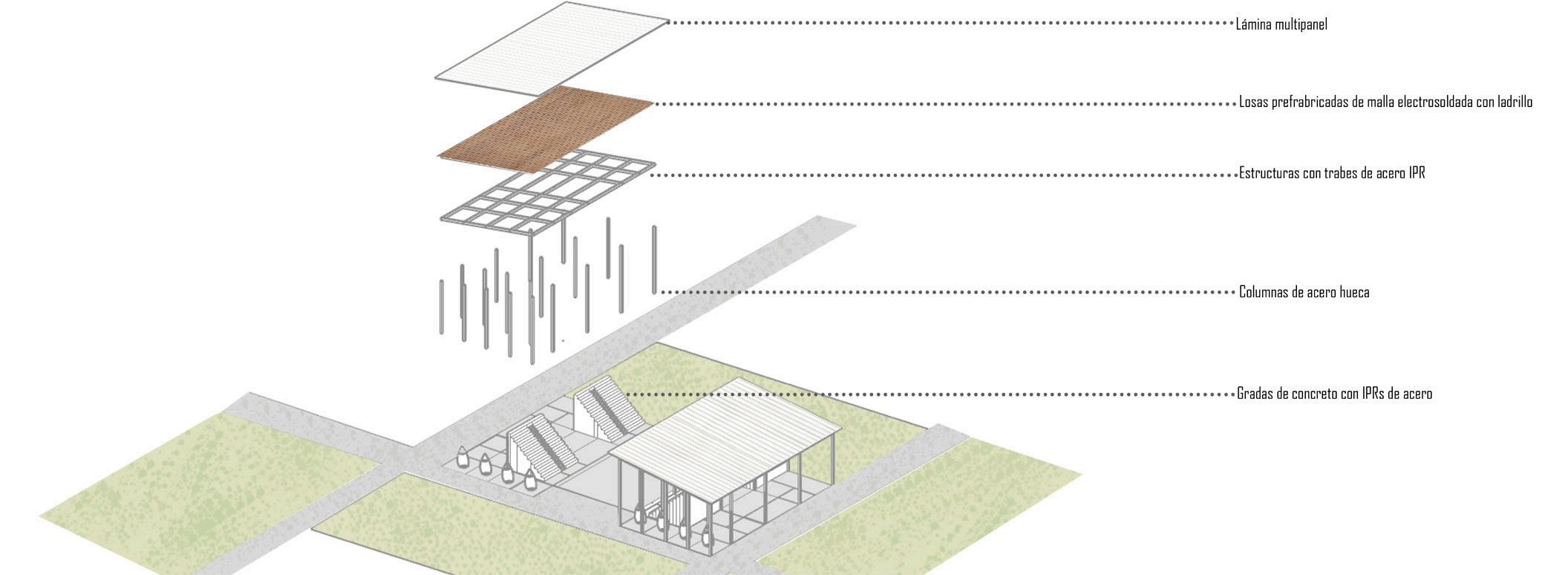

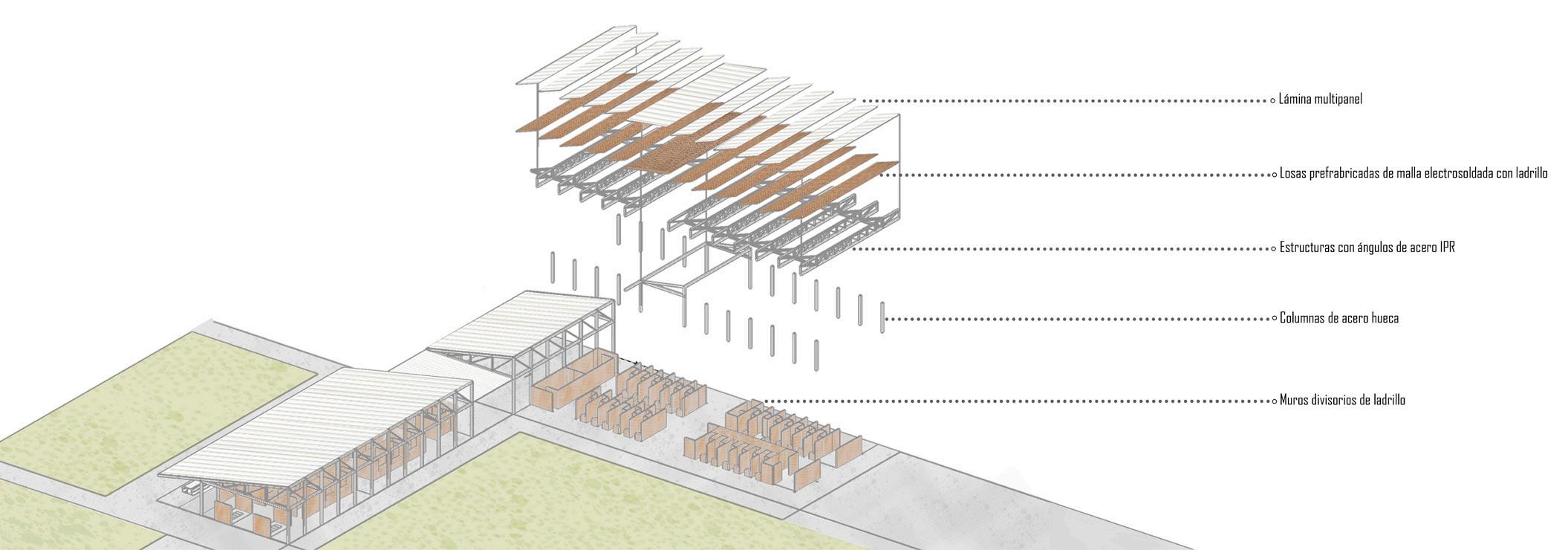

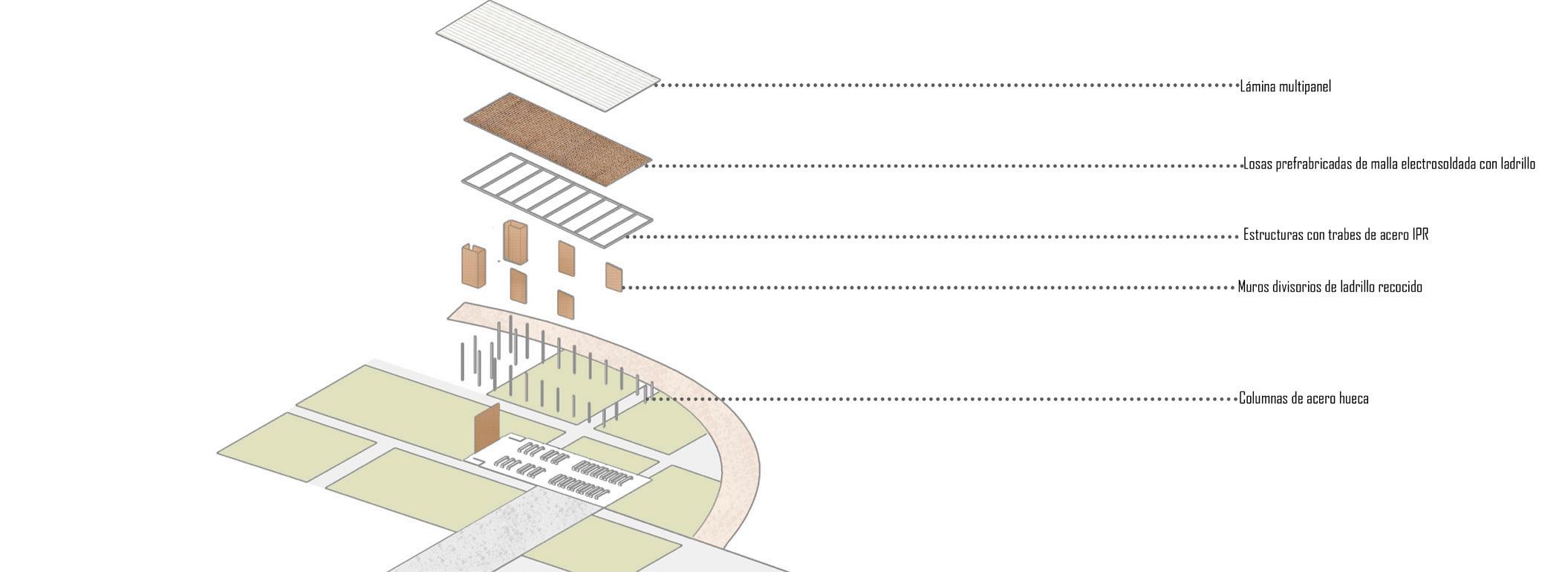

SISTEMA CONSTRUCTIVO : Mercado
p.12
Vista interior Merdado Antorcha Campesina

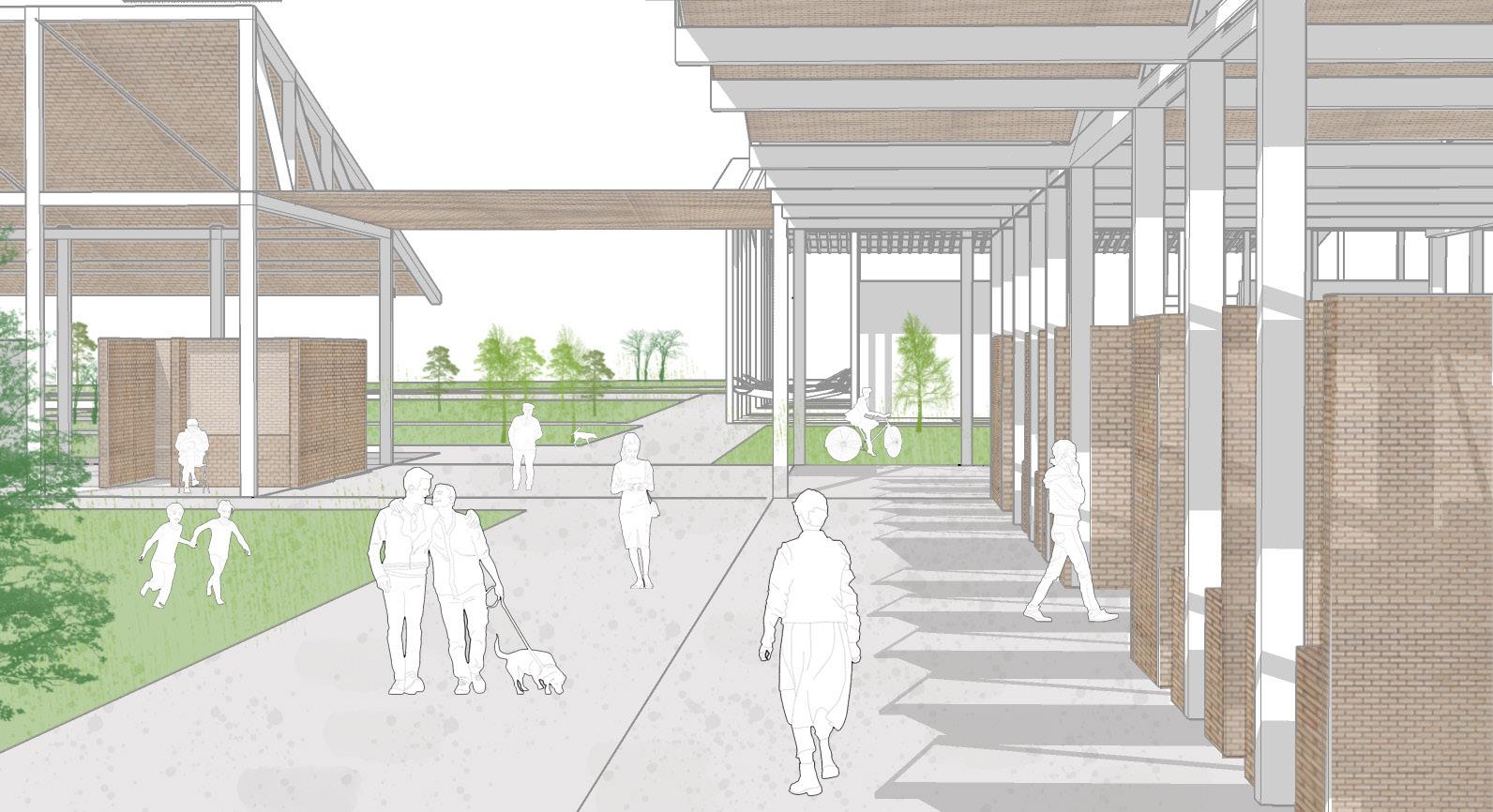

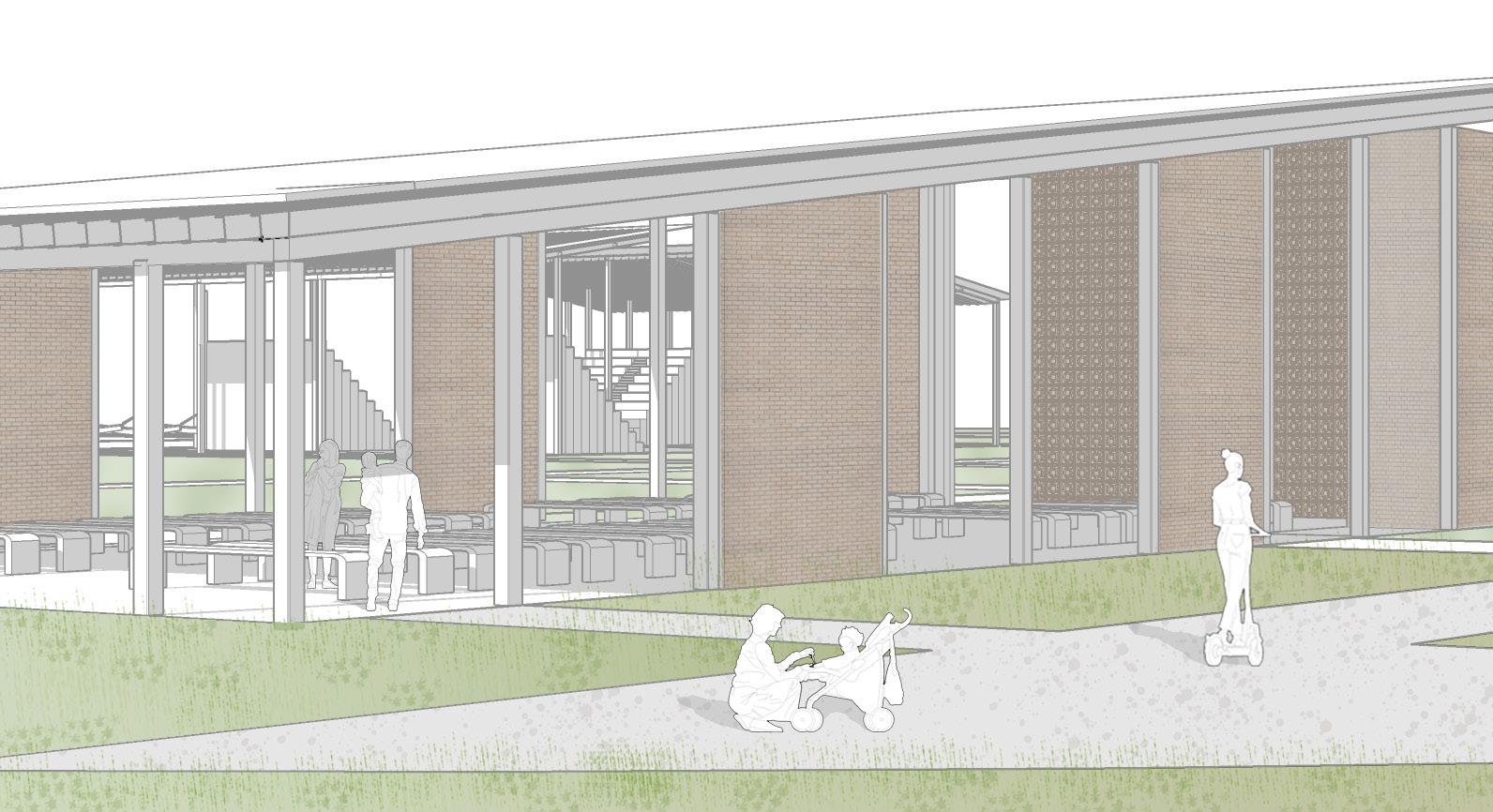

Vista exterior Merdado Antorcha Campesina

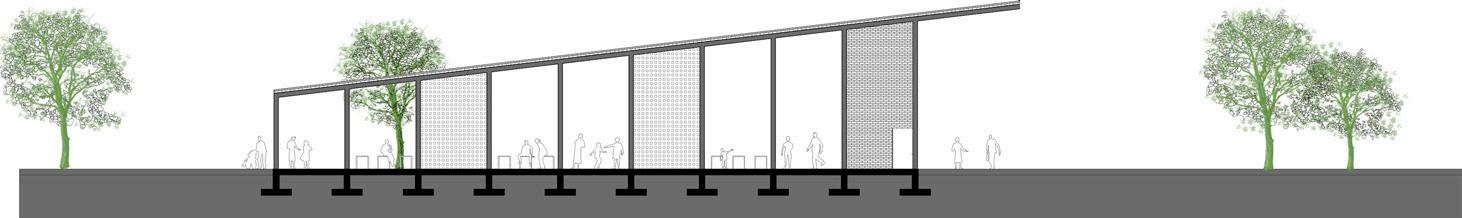

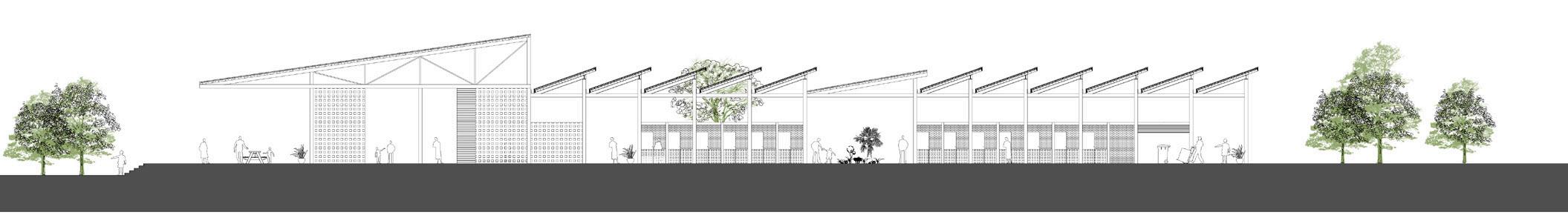

Fachada sur Mercado Antorcha Campesina
Vista exterior del Centro de juegos para niños

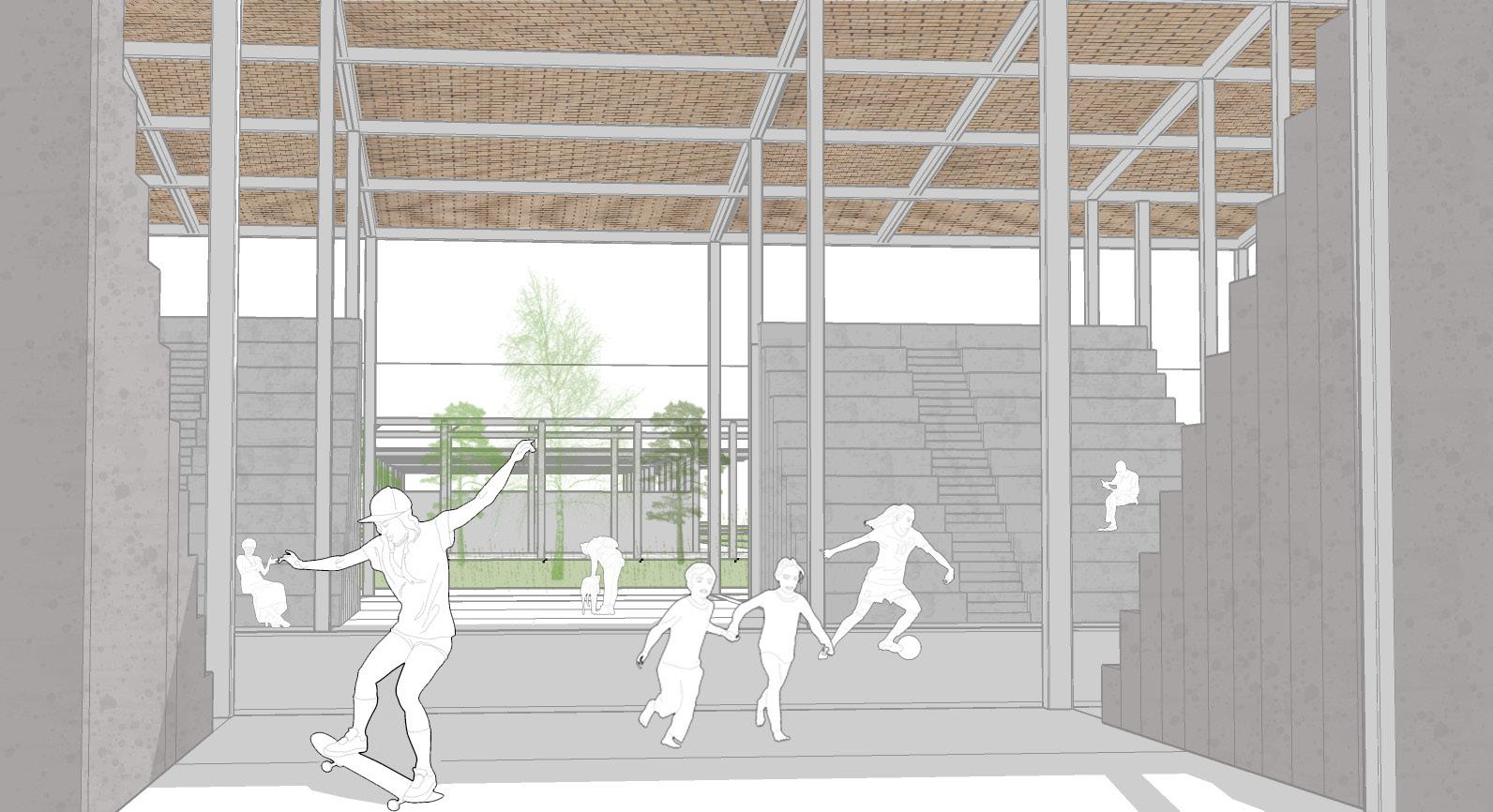

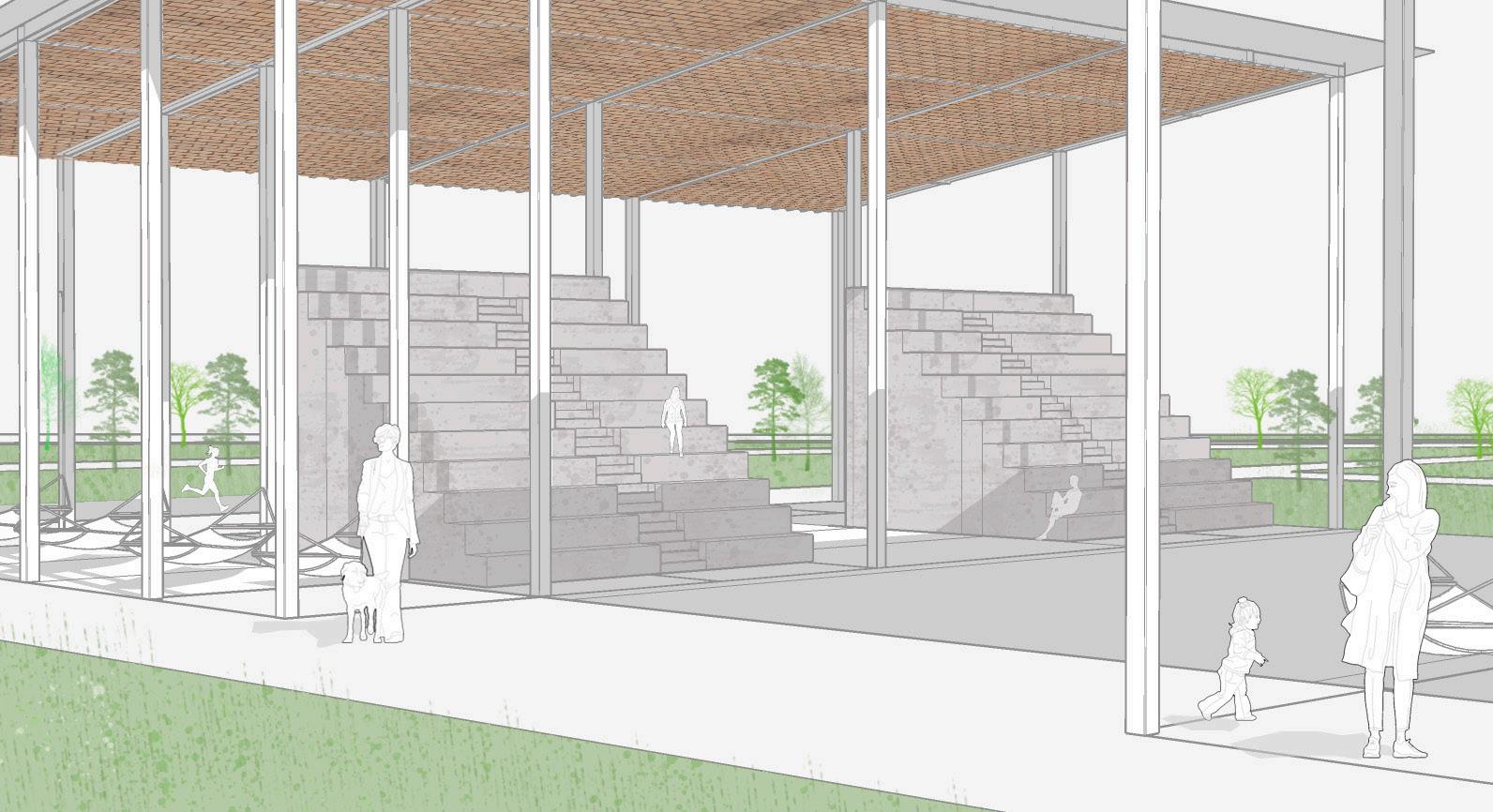

Vista interior del Centro de juegos para niños
p.13

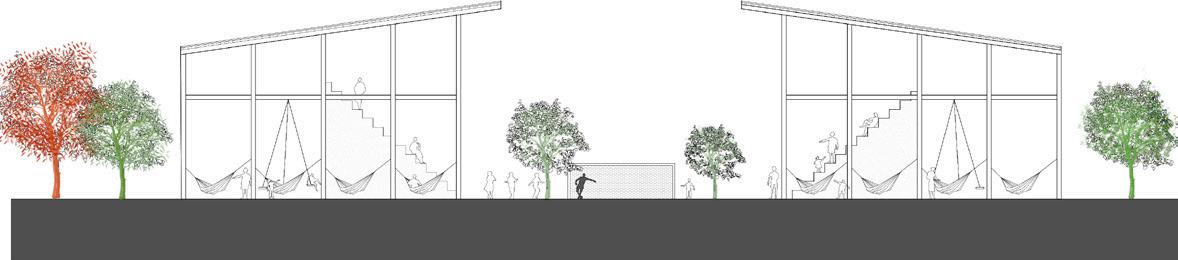

Fachada sur Centro de juegos para niños
Vista interior del Centro de juegos para niños
Vista interior del Centro de juegos para niños
Vista interior del Centro de juegos para niños
p.14
p.15
p.16
VIVIENDA DE INTERÉS SOCIAL EL SAUZ DE ABAJO

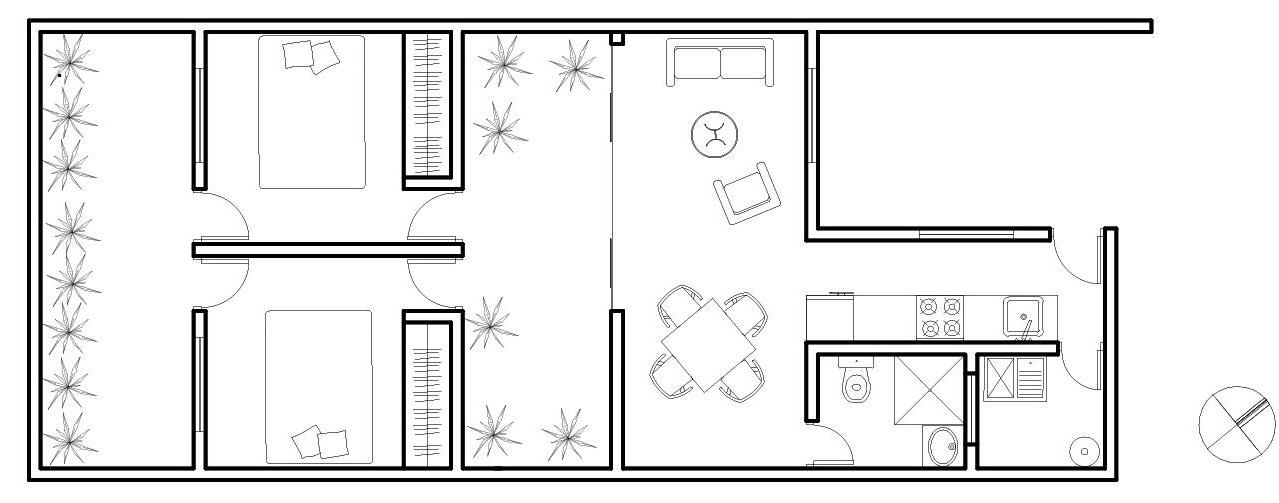

Diseño de proyecto casa-habitación para la localidad del Sauz de Abajo y su comunidad con tendencia de viviendas de autoconstrucción.
p.17
El Sauz de Abajo es un pueblo que forma parte del municipio de Zamora Michoacán, se encuentra atravesa do por una de las carreteras más importantes del país, México-Morelia, siendo la sección Carretera Nacional Zamora-La piedad. El pueblo creció debido a la autoconstrucción, la morfología es irregular y orgánica, se expandió respetando los caminos que más tarde se convirtieron en calles, por esta misma razón, la carretera se convirtió en la guía y avenida principal del pueblo donde este crece en el sentido longitudinal. El propósito de este proyecto es llevar a cabo el diseño de una vivienda de interés social de varias etapas donde se pueda demostrar la calidad de vivienda que se puede tener Se busca darle a las personas de la comunidad las herramientas de diseño necesarias para convertir sus ho gares en espacios dignos donde se resuelva la demanda a partir de un modelo de casa de vivienda social que se realice en distintas etapas, tomándose en cuenta los factores socio-económicos y cómo esto cambiaría por completo el estilo de vida y no solo exista una mejora a nivel individual sino a nivel comunidad,tiene como visión a futuro la posibilidad de crecimiento de la familia de 4 individuos expandiéndose a 6.
p.18

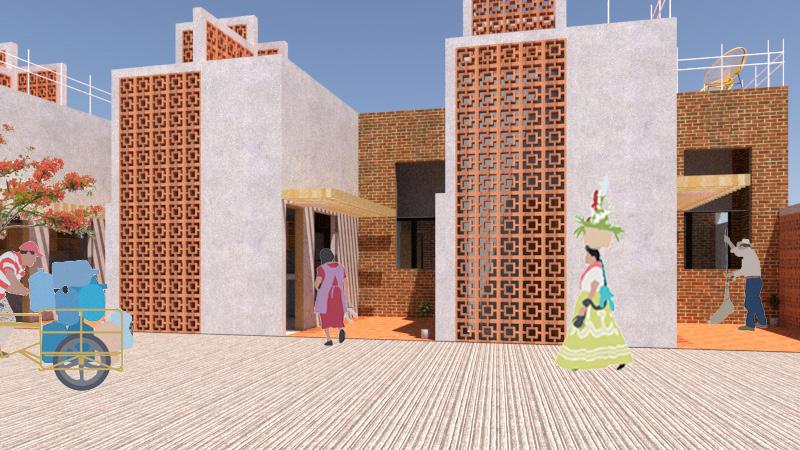

Vista de conjunto exterior.
p.19

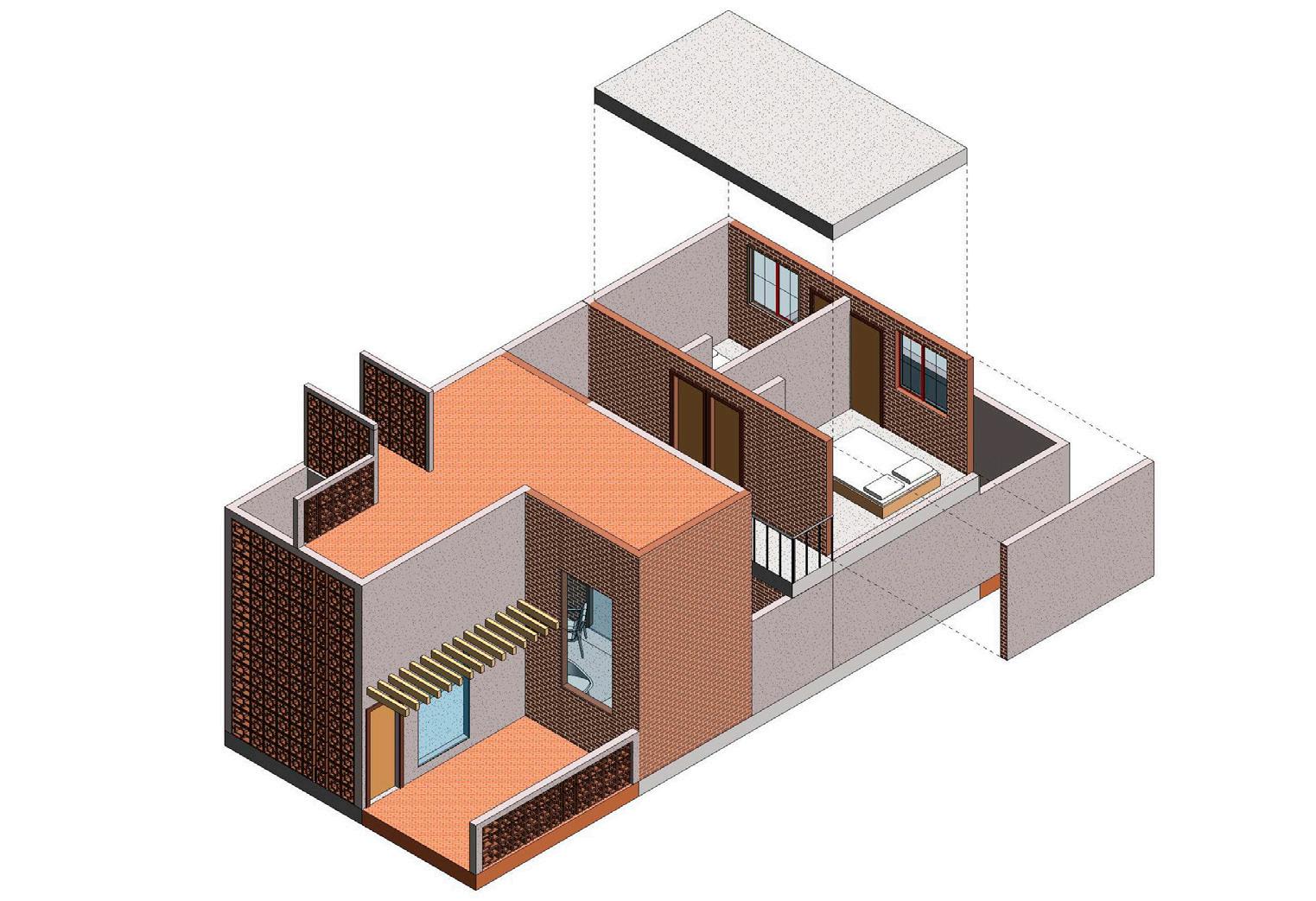

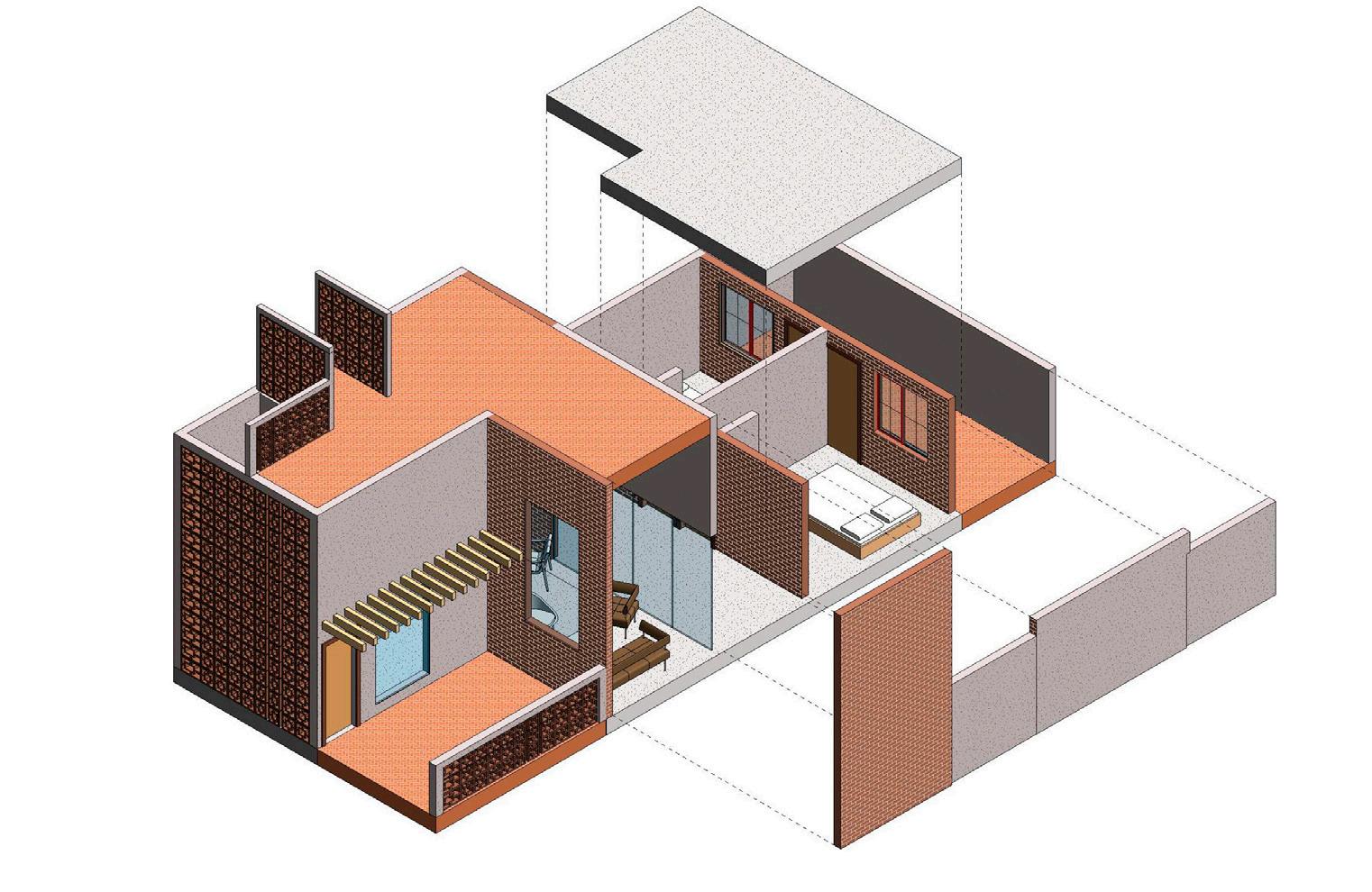

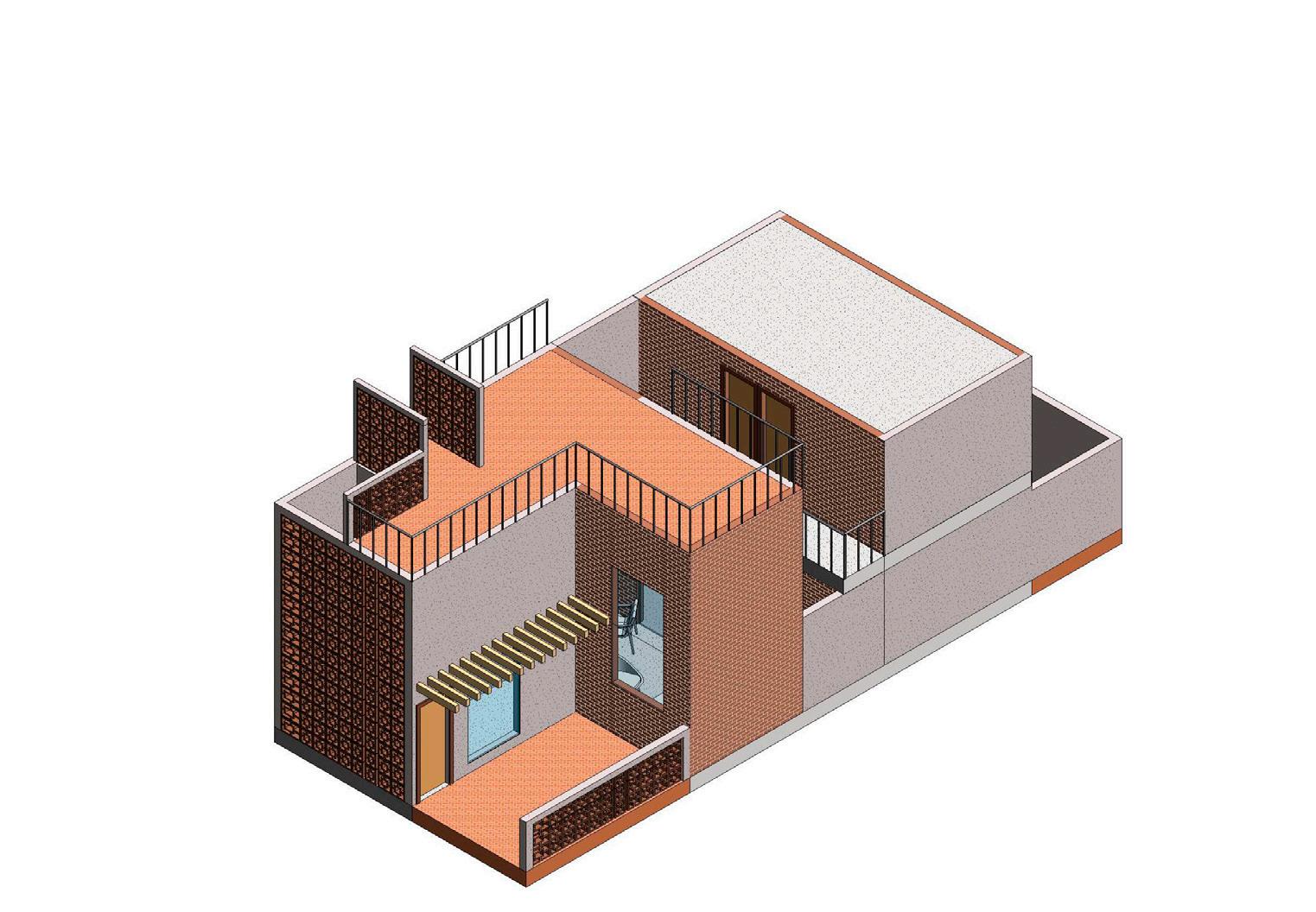

Etapa
1
Etapa
2 Etapa 3
p.20

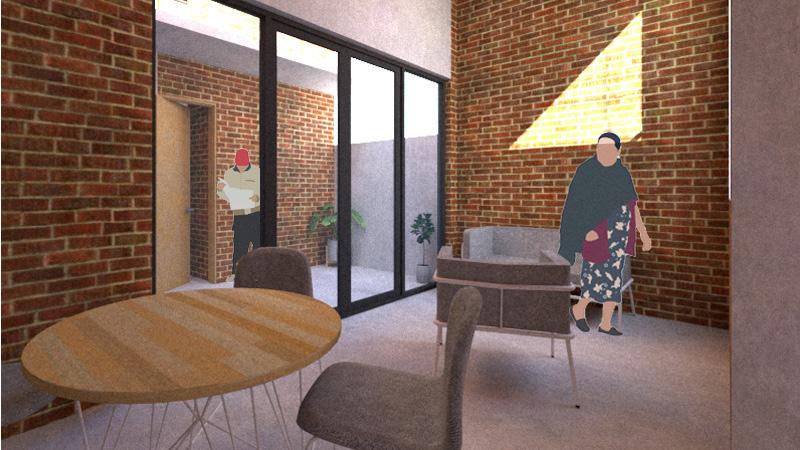

Vista interior sala/comedor.

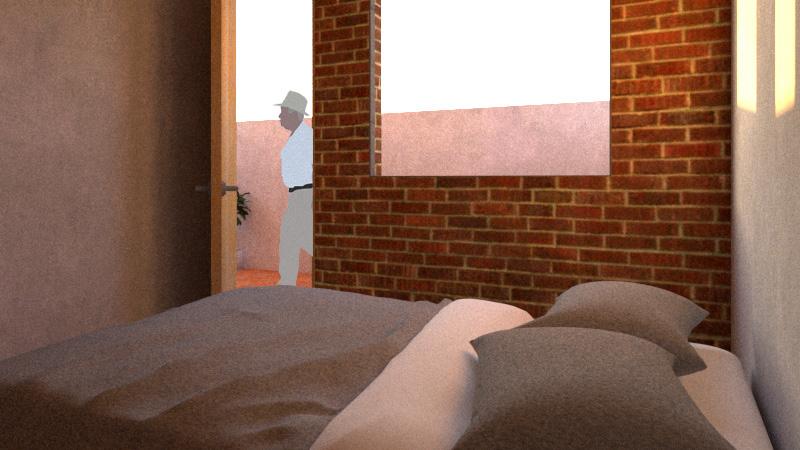

Vista interior recámara.
p.21

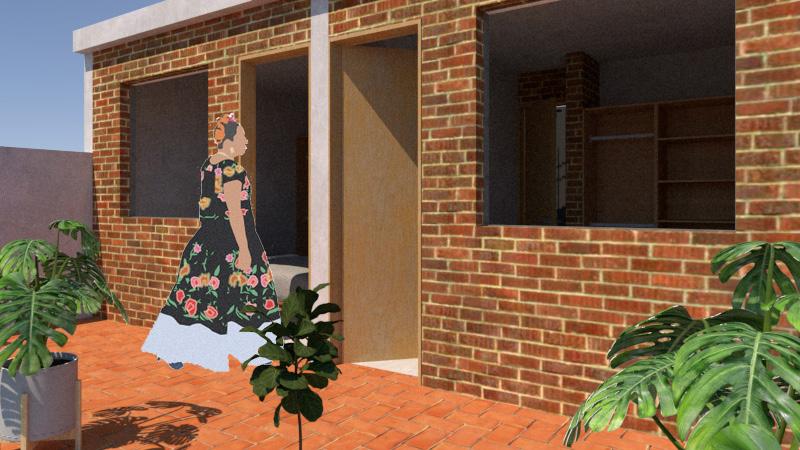

Vista exterior de patio trasero en etapa 1.

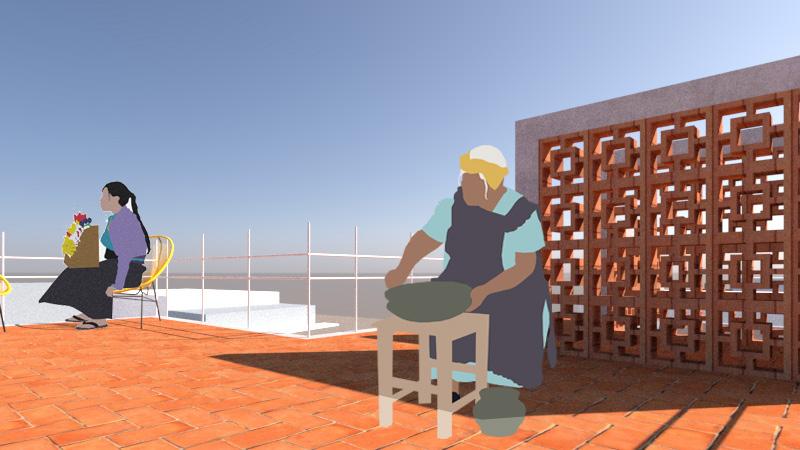

Vista exterior de terraza en etapa 3.
p.22
CONJUNTO PLAZA SAN JOAQUÍN
Proyecto de torres de uso mixto con plaza peatonal libre que une de manera subte rranea con el metro San Joaquín.
p.23
Este proyecto fue diseñado en conjunto con Mariana Castellanos. La idea inicial era intervenir la colonia Modelo Pensil, con una de las avenidas más importantes, Río San Joaquín, identificando una zona conflic tiva a nivel de diseño urbano. El proyecto se desarrolla justo en la intersección de la calle Lago Hielmar, avenida Río San Joaquín y el parque lineal Ferrocarril de Cuernavaca. El diseño tiene como base el análisis urbano de los flujos peatonales, vehiculares y sobre todo, la importan cia que tiene la entrada del metro San Joaquín para los usuarios de la zona y su fácil accesibilidad.
Se hizo la propuesta de una plaza peatonal abierta con 3 torres residenciales de uso mixto, que estan conec tadas a nivel subterraneo, hacia el norte con el metro San Joaquín y hacia el sur con la propuesta de Mariana Castellanos, de un mercado. Al trabajar ambos proyectos juntos, reconfiguran la jerarquía de los flujos, para que el peaton se convierta el usuario primordial y su entorno lo favorezca.
La plaza tiene un motor-lobby en su lado oeste que permite la entrada y salida a los vehiculos, en su lado este tiene un diseño de formas geómetricas circulares, tanto en las jardineras como en las rampas que per miten la entrada y salida peatonal hacia el metro.
Este proyecto muestra la importancia que tiene el peaton, demostrando que al darle prioridad, los flujos tanto vehiculares como peatonales, mejoran y la zona deja de ser conflictiva en su movilidad.
p.24
Metro San Joaquín

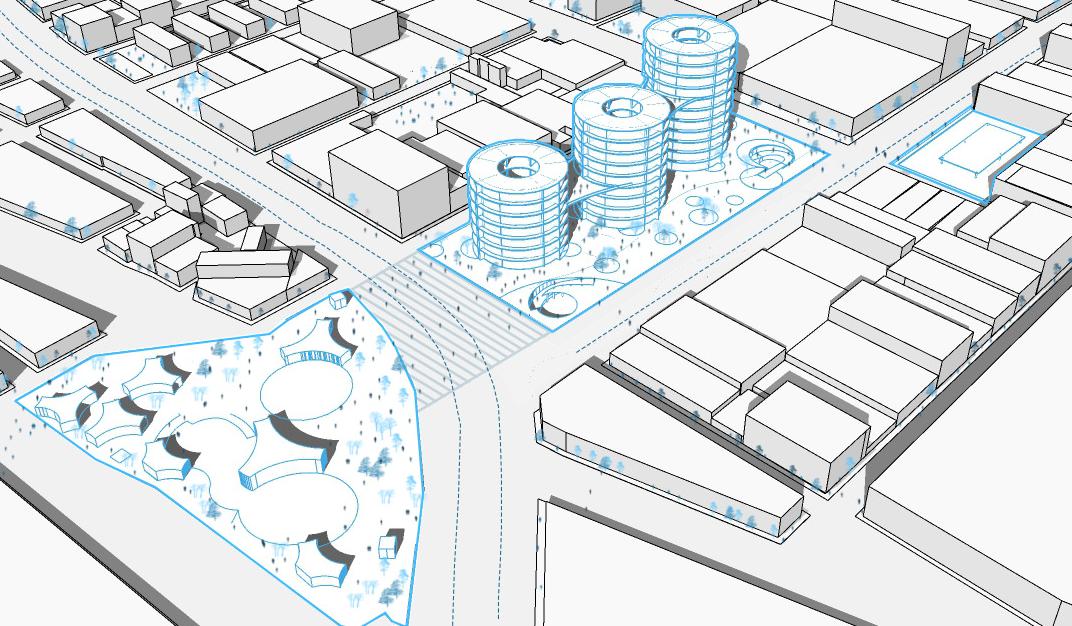

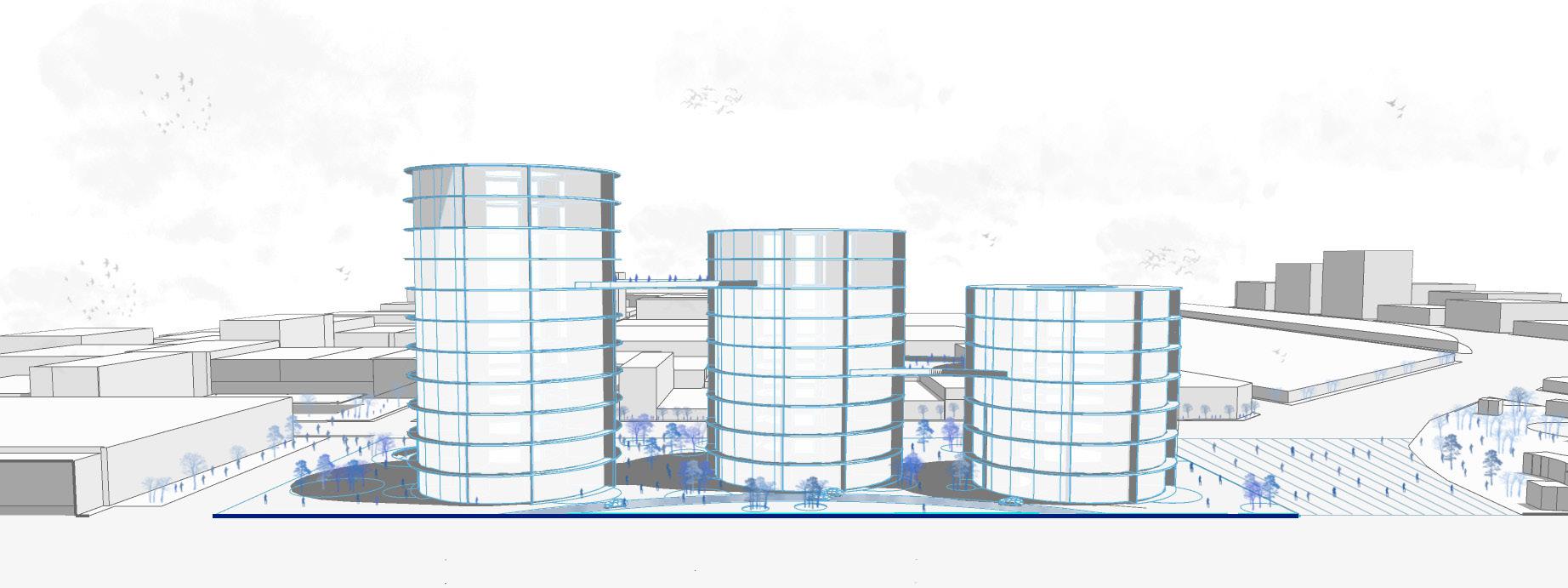

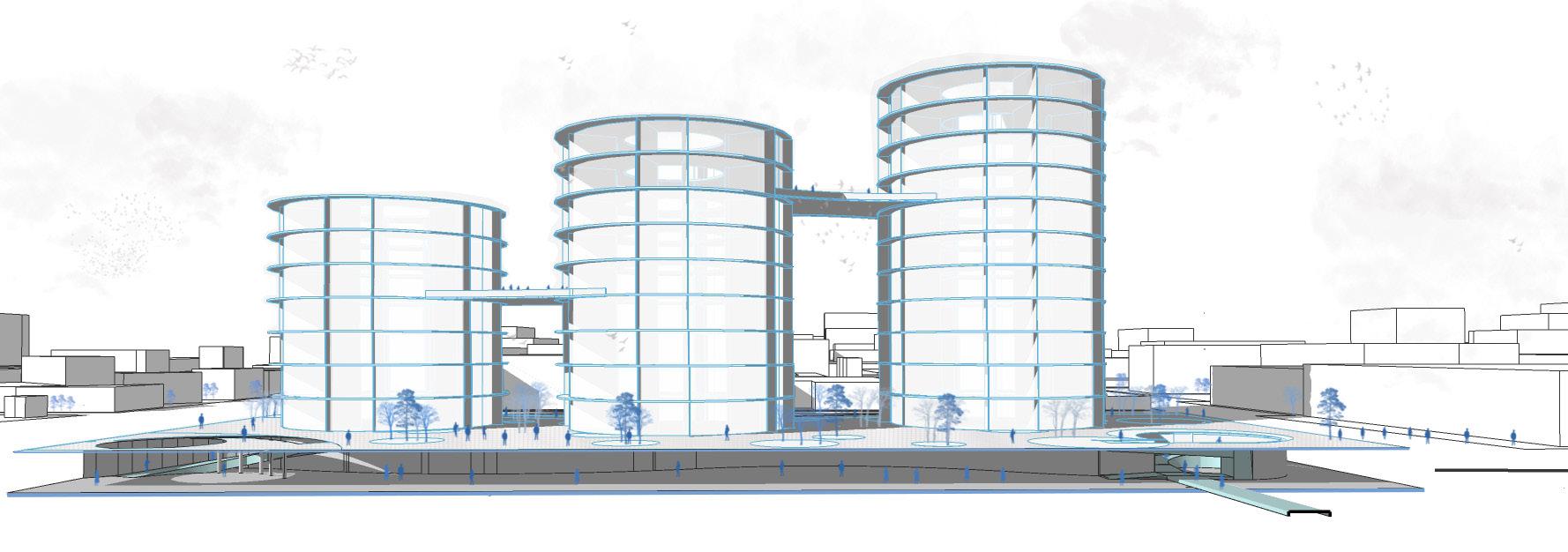

Vista de conjunto.
Vista este de conexión subterranea con el metro.
Vista oeste de acceso al motor-lobby.
p.25
DIBUJO TÉCNICO
p.26
DETALLES ARQUITECTÓNICOS 1-2
Ambos proyectos fueron parte de un taller de detalles arquitectónicos con el propósito de recrear en corte por fachada y en axonométrico, con base en el análisis de imágenes respectivas, los sistemas constructivos y diseñar la representación.
p.27
HOTEL PURIFICADORA
hotel Purificadora es un proyecto diseñado por Legorreta y Serrano Monjaraz Arquitectos. Esta escalera que se encuentra en el lobby del hotel y al subirla te lleva a los elevadores. Su magnitud prota goniza el lobby y te invita a recorrerla, su anchura
que tenga incorporada una pequeña fuente que recorre los escalones uno por uno y desemboca en un pequeño espejo de agua, a través de todo su sistema de bombeo, el agua sube nuevamente para acumularse en la pequeña pileta que se encuentra en la parte superior de la escalera.
p.28 4 1 8 6 1 12 9 1 2 16 7 13 1317 113 11 15 14
Puebla, México. El
permite
Muro de ladrillo recocido de 17x14x21
Aplanado de yeso blanco de 25 mm.
Placa de acero de 1/2".
Mastique para pegar vidrio.
Tornillo de acero redondo.
Impermeabilizante líquido color negro.
Escalón de concreto armado de 200 mm.
Canaleta de aluminio de 30 mm
soporte de vidrio.
de concreto armado
de soporte para vidrio en barandal.
de concreto armado de 300 mm.
Loseta de poedra de 700x340 mm.
Varilla de acero de 5/16".
Mortero de agarre de 2mm.
Estribo de acero de 5/16".
de vidrio de 9 mm.
p.29 1.
cm. 2.
3.
4.
5.
6.
7.
8.
para
9. Losa
600 mm 10. Almohadilla
11. Losa
12.
13.
14.
15.
16. Barandal
16 14 12 15 13 11 11 1 2 16 10 4 8 3 5 127 14 6 11 17
ANÓNIMO
Estos dibujos se realizaron bajo el ejercicio de solo observar una foto ,asignada por el profesor, de un pro yecto arquitectónico sin buscar planos, cortes, alzados, etc. Este ejercicio me llevó a realizar un analisis profundo de cómo sería el sistema constructivo de respectivo proyecto, si tuviera que inventarlo, cuales serían los materiales a usar y deducir sus dimensiones apartir del módulo más básico que se mostraba, siendo este el ladrillo recocido convencional .
p.30 9 6 7 8 1211 5 10 15 16 17 18 19 14 1 32 13 4
Impermeabilizante prefabricado.
Entortado cemento-arena con ma lla 10x10 electrosoldada.
Relleno de tezontle para dar pen diente.
Cartón asfáltico 1 mm.
Losa de concreto armado.
Cancel de aluminio.
Puerta de acero.
Escalón de madera de 18x6 cm.
Muro de tabique de fabrica 7x14x21 cm.
Perfil de acero IPR 11x11 cm.
Loseta cerámica.
Mortero de agarre (pegazulejo).
Losa de concreto armado 300 mm.
Tepetate apisonado.
Capa de pasto.
Capa de tierra vegetal.
Capa de grava.
Capa de tierra compactada.
Contratabe de concreto armado.
p.31 1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
TRABAJO PROFESIONAL
p.32
ESTACIÓN DE DESCARGA Y TRANSPORTE CALICA
Proyecto de descarga de barriles de petróleo para su traslado a una terminal de al macenamiento.
p.33
Propuesta de Terminal de Almacenamiento y Despacho, donde se localizan actualmente las instalaciones de “Sac-Tun” Vulcan Materials Company antes Calica.
Se hizo una propuesta con las siguientes estrategias:
• Habilitación del puerto para descarga de buquetanques con capacidad de hasta 300 mil barriles.
• Construcción de un ducto del puerto hacia la terminal de almacenamiento con una longitud de 7000 metros.
• Construcción de dos ductos, el primero desde la terminal hasta el Aeropuerto de Cancún, con una lon gitud aproximada de 54, 810 metros y el segundo hasta el Aeropuerto de Tulum, con una longitud de 46,580 metros.
• Uso del muelle actual, o bien la construcción de una nueva banda “Banda Norte”
• La terminal tendrá una capacidad de almacenar gas y combustibles líquidos.
p.34
p.35

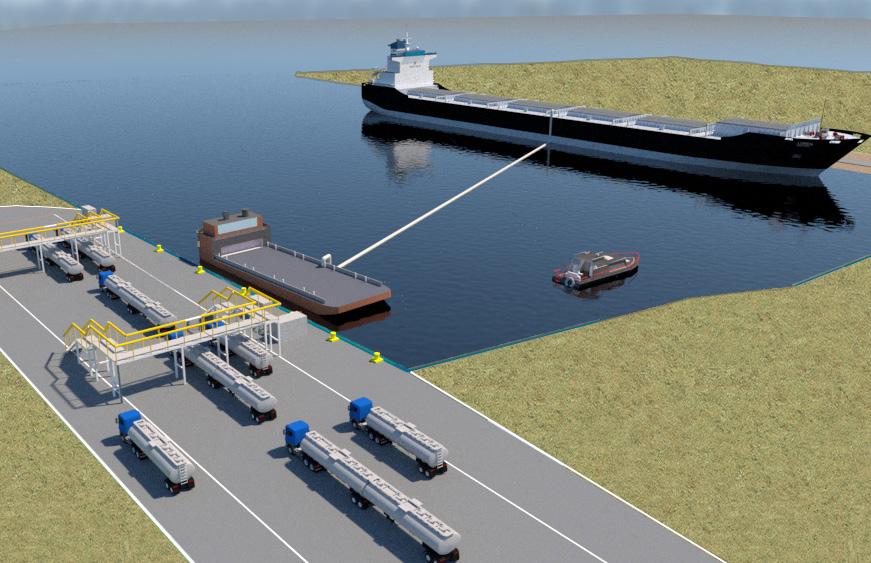

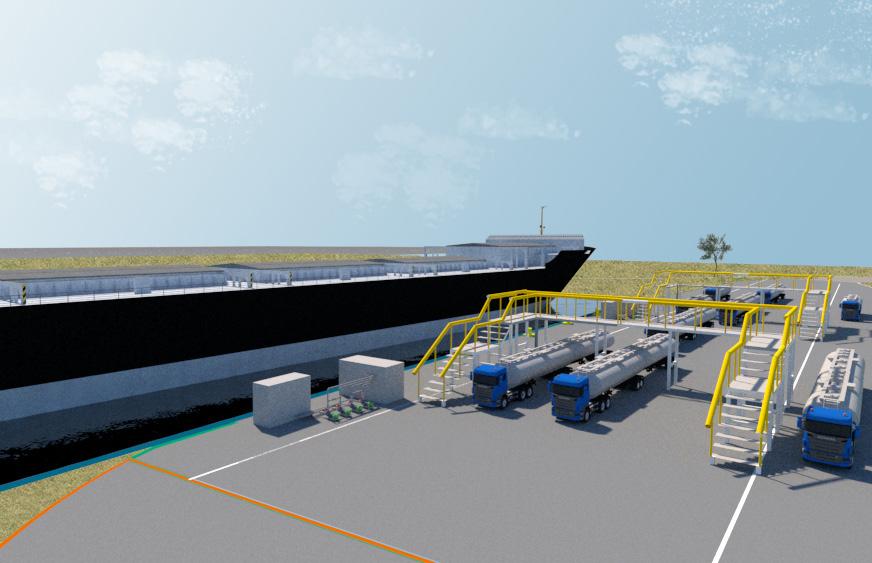

Descarga de bunque a barcaza.
Descarga directa de bunque a ductos.
p.36
PROYECTO CASA CONVIVES
Proyecto de casa-habitación en el estado de Morelos en colaboración con funda ción Échale.
p.37
El proyecto Casa Convives de la fundación Échale, es un proyecto en el que colaboré gracias al arquitecto Eduardo Piedrola.
Se hizo esta propuesta para una comunidad pequeña en el estado de Morelos, donde se tenía como objeti vo su replicación en serie para diversas familias.
Es un proyecto que tiene como visión a futuro el crecimiento de una segunta planta con dos habitaciones más y una terraza.
El sistema constructivo que se eligió fue el de vigueta y bovedilla, con el propósito de hacer su construcción más ligera y reducir su costo económico a favor de los usuarios.
p.38
UP www.autodesk.com/revit Scale DateDrawn ByChecked By Project Number ConsultantAddressAddressAddressPhoneConsultantAddressAddressAddressPhoneConsultantAddressAddressAddressPhoneConsultantAddressAddressAddressPhoneConsultantAddressAddressAddressPhone 1 : 25 10/10/2022 09:50:36 p. m. A102 Unnamed OwnerProject NameChecker Author Issue Date Project Number No.DescriptionDate
p.39 1 {3D} www.autodesk.com/revit Date Project Number Consultant Address Address Address Phone Consultant Address Address Address Phone Consultant Address Address Address Phone Consultant Address Address Address Phone Consultant Address Address Address Phone Unnamed Owner Project Name Project No.DescriptionDate
Corte longitudinal este.

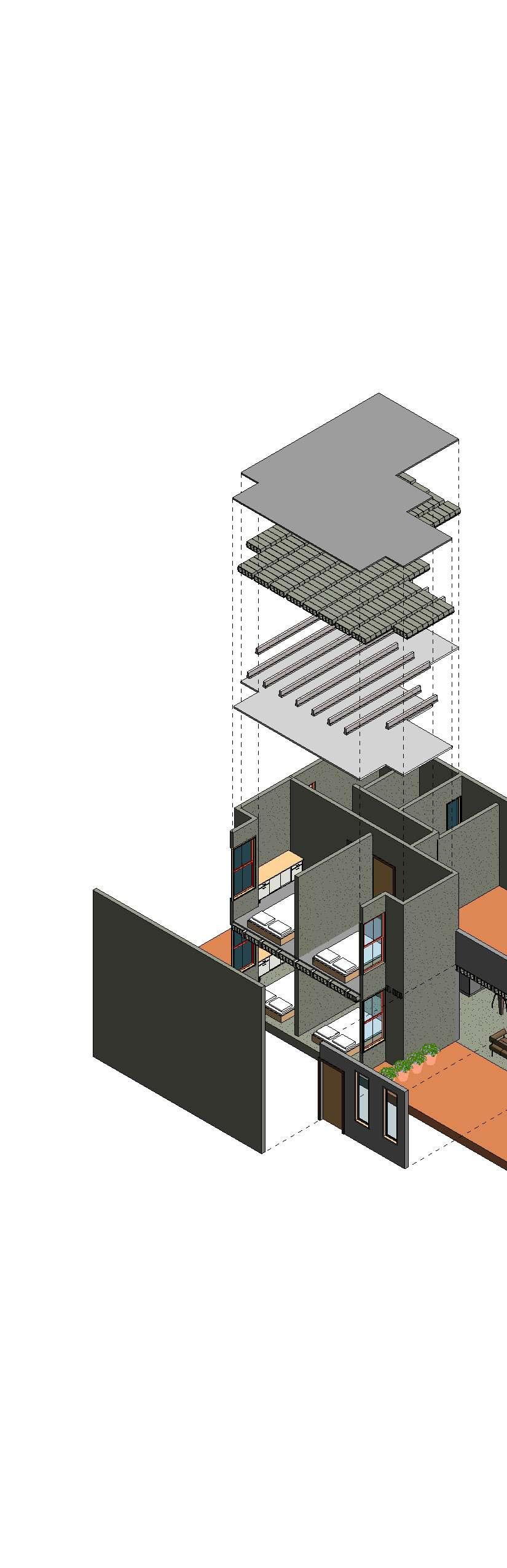

Axonométrico de sistema constructivo de vigueta y bovedilla.
