Cyber Café & Complejo de Videojuego

INVESTIGACIÓN

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Santo Domingo, RD.

UniversidadAutónoma de SantoDomingo Facultad de Ingenieríay Arquitectura Escuela de Arquitectura Arq. SebastiánGarcía Diseño Arquitectónico Básico-VI

SEC.01 Prof. Arq. Ana Y. Montas Montaño Trabajo # 1: Cyber Café & Complejo de videojuegos Sustentantes: Miguelina Gil Sánchez Cindy Nuñez Tapia

100474063 100476255

Semestre 2021-1

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Índice Introducción ………………………………………......3 Cap. 1 Fundamentos del proyecto

o o o o o o o o

1.1 Planteamiento del problema………………………...5 1.2 Justificación…………………………………………...5 1.3 Alcance físico del proyecto…………………………..6 1.4 Antecedentes del vehículo arquitectónico……........7 . 1.5 Antecedentes Nacionales…………………………..8 1.6 Antecedentes Internacionales……………………….9 1.7 Objetivos……………………………………………...10 1.8 Hipótesis……………………………………………...10

● o o o o o o ● o o

Cap. 2 Fundamentos del Sector 2.1 Ubicación y Localización…………………………....12 2.2 Dimensiones del terreno…………………………….13 2.3 Levantamiento fotográfico…………………………..14 2.4 Situación económica del sector…………………….16 2.5 Necesidades del sector……………………………...16 2.6 Materiales del sector………………………………....17

Cap. 3 Fundamentos del Esquema Estructural

● o o ● o o ●

Cap. 4 Instalaciones Eléctricas 4.1 Planos eléctricos…………………………………....24 4.2 Tipos………………………………………………….26 Cap. 5 Instalaciones Sanitarias

o o o o o ● o ● o

6.1 La plástica del proyecto……………………………….30 6.2 Propiedades de los materiales……………………….34 6.3 Clasificación de los materiales……………………….34 6.4 Mapa conceptual de los materiales……………….....35 6.5 Análisis de materiales…………………………………36

5.1 Proyecciones de las instalaciones sanitarias……….28 5.2 Tipos de Instalaciones………………………………...28

Cap. 6 Fundamentos de los materiales de Construcción

Cap. 7 Áreas y Mobiliario 7.1 Análisis de áreas por zonas…………………………..38

Cap. 8 Tecnología 8.1 Equipos Tecnológicos…………………………………46

3.1 Justificación…………………………………………...19 3.2 Elementos estructurales……………………………..22

1

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Índice ● o o o o o o o

Cap. 9 Estacionamientos

9.1 Vehículo tipo de diseño………………………………49 9.2 Ancho de pasillos……………………………………..49 9.3 Vehículos livianos……………….……………………50 9.4 Vehículos pesados livianos………………………….50 9.5 Motocicleta…………………………………………….50 9.6 Consideraciones particulares para parqueos……...52 9.7 Separación entre dos accesos de entrada y salida para una área especifica para estacionarse (IS)………53 o 9.8 Ancho de los accesos de entrada y salida…………53 o 9.9 Zona de carga y descarga (Patio de maniobras)….54

● o o o o o o

Cap. 10 Leyes y Regulaciones de construcción 10.1 Lineamientos Técnicos……………………………..56 10.2 Condiciones Geográficas…………………………..56 10.3 Condiciones de saneamiento……………………...57 10.4 Condiciones climatológicas………………………..57 10.5 Retiros o linderos…………………………………...59 10.6 Riesgos sísmicos…………………………………...60

● o ● o o o o o o o o ● o o ● o

Cap. 11 Análisis FODA FODA……………………………………………………….62

Cap. 12 Proceso de Diseño 12.1 Programa de necesidades…………………………64 12.2 Cuantificación de áreas…………………………….69 12.3 Resultado del área total de la edificación……......72 12.4 Matriz de relación…………………………………..73 12.5 Zonificación………………………………………….76 12.6 Diagramas de Relación…………………………….78 12.7 Concepto y conceptualización……………………..81 12.8 Planimétrica y volumetría…………………………..83

Cap. 13 Esquema espacial y formal Espacial…………………………………………………….85 Formal………………………………………………………87

Cap. 14 Integración

Análisis en la integración de edificios nuevos con estilos locales………………………………………………….......91 o Integración…………………………………………………91

● Cap. 15 Renders o Parqueos………………………………………………......93 o Exteriores…………………………………………………..96 o Interiores…………………………………………………..102 Conclusión…………………………………………….107 2

INTRODUCCIÓN En el trabajo que veremos a continuación, desarrollado en la Zona colonial, Santo Domingo, DN. En el mismo se exponen las problemáticas en cuanto a un gran numero de vehículos estacionados en las calles, las cuales por esta causa se vuelven más estrechas, la integración del cuerpo humano con discapacidades y sus posibles soluciones.

En este proyecto se presenta como solución de la problemática de la zona, el desarrollo de un Cyber Café & Complejo de Videojuego con un parqueo soterrado, que satisfagan las necesidades de la población del ya mencionado sector y turistas que lleguen al lugar. Este contara con un diseño moderno y una plástica compuesta con materiales nobles, como son la madera y la piedra, además de materiales como vidrio que permitan una correcta integración con el entorno de la misma.

Contará con múltiples elementos tecnológicos a la vanguardia, un sistema estructural innovador que permita la flexibilidad e integración del edificio en cuanto a envolvente se refiere. El mismo le brinda al visitante una experiencia única de paz, serenidad y seguridad en cualquier horario.

En el mismo veremos los procesos de investigación que se llevaran a cabo, los diferentes diagramas que se utilizaran para el correcto funcionamiento del espacio y las posibles soluciones.

3

CAP. 1 FUNDAMENTOS DEL PROYECTO

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

1.1 PLANTAMIENTO DEL PROBLEMA

1.2 JUSTIFICACIÓN

Este proyecto se encuentra ubicado en la zona colonial, la cual es parte del patrimonio cultural de nuestro país. Examinamos algunos elementos que hacen del emplazamiento el lugar ideal para ubicar este proyecto.

Al observar las problemáticas instituidas anteriormente, se puede completar que es importante llevar acabo este proyecto del Cyber café & Complejo de Videojuegos. El cual tendrá como finalidad satisfacer las necesidades y confort del usuario.

Observamos que esta ubicado en una zona turística y reconocida del país, con una alta población y mucho flujo de turistas. La ciudad colonial posee establecimientos que brindan servicios similares al de este proyecto, pero nuestro proyecto no solo abarcara un servicio, mas bien será el lugar ideal para estar relajado y pasar el rato, al mismo tiempo contara con comida y momentos entretenidos.

Ubicar un Cyber Café & Complejo de Videojuegos, en la Zona Colonial con una plástica que se integre con su contexto y en su interior tendremos tecnología de última generación con un diseño sustentable que conllevara a un aumento en el nivel de confort del sector.

En la calle Duarte con Isidro vemos un gran flujo de vehículos estacionados en las calles, pues los establecimientos no cuentan con parqueos. Este proyecto será edificado con lo que serán parqueos soterrados, los cuales brindaran a las personas un lugar seguro para poder dejar sus vehículos sin miedo a que estos puedan ser robados o violentados.

5

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

1.3 ALCANCE FÍSICO DEL PROYECTO

El cibercafé y complejo de vídeo juego tendrá un alcance físico sectorial.

En el cual: la ciudad colonia, la Cd colonial, san miguel, San lázaro, la atarazana y barrio chino. Estos tendrán un alcance directo con el proyecto en cuestión. Estos sectores pertenecen a Santo Domingo, distrito nacional.

1.4 ANTECEDENTES DEL VEHÍCULO ARQUITECTÓNICO ciber café, café internet o solo ciber, es un local público donde se ofrece a los clientes acceso a internet y, aunque no en todos, también servicios cafetería, bar o restaurante. Para ello, el local dispone de computadoras y usualmente cobra una tarifa fija por un período determinado para el uso de dichos equipos, incluido el acceso a Internet y a diversos programas, tales como procesadores de texto, programas de edición gráfica, copia de CD o DVD, etc. También hay algunos cibercafés que no necesariamente venden alguno de esos productos de cafetería. Los cibercafés han contribuido de forma considerable a la masificación de Internet, especialmente en comunidades de bajo poder adquisitivo.

Fueron muy populares a fines de los años noventa y a lo largo de la década de los 2000.

Los primeros cibercafés fueron abiertos en Londres (Inglaterra) en 1994. El primer café fue el Café Cyberia, que abrió sus puertas en septiembre de 1994. Desde ese momento hasta hoy, los cibercafés se han multiplicado por todo el mundo.

Generalmente cuando se ofrece solo acceso a Internet a través de equipos informáticos a tal efecto se les conoce como centro de navegación o sala de navegación. Informalmente también se los conoce como locutorio (en Argentina), telecentro (en República Dominicana), centro de internet (en Colombia, pronunciado /síber/) cyber (en Venezuela, pronunciado /sáiber/) y Cyber (en Ecuador).

6

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

El ciber café como negocio Ya entrada la primera década del siglo XXI, gracias a la masificación de Internet en muchos países de la que fueron partícipes, los cibercafés se convirtieron en negocios muy populares. Sin embargo, la sobreoferta, la competencia desleal y la caída de los precios, el consumo energético de las computadoras han hecho que el sector haya sufrido una importante crisis, razón por la cual muchos negocios se han visto abocados al cierre.

Otra circunstancia que ha puesto en la mira de las autoridades a los cafés Internet es el aumento de delitos informáticos realizados desde estos sitios de acceso público, donde se dificulta el control del usuario.

Además, con el acceso libre a páginas pornográficas sin tener filtros adecuados para menores de edad, se ha impuesto la moda de las cabinas privadas lo cual propicia aún más el acceso a estas páginas.

En algunos países como Turquía, Cuba, China o Arabia Saudita, los cafés Internet están duramente regulados para prevenir que sus ciudadanos se comuniquen libremente y accedan a información del exterior sin restricciones. Se obliga a la aplicación de estrictos filtros y se realizan controles de censura gubernamental.

Tipos: Según el local y la clientela que lleva asociada, pueden distinguirse varios tipos de cibercafés. Cada uno de ellos requiere un equipo informático diferente, así como distinto nivel de mantenimiento y conocimientos para poder gestionarlo.

• Enfocado hacia el juego: Este tipo de ciber sala se caracteriza por una clientela joven que acude para jugar en red con otros jugadores (normalmente conocidos o amigos) o bien solos (jugar con la computadora). Piden ordenadores potentes, debido a las exigencias de los juegos modernos, y una mayor renovación de equipos, ya que constantemente salen al mercado nuevos juegos que necesitan mayor potencia o calidad gráfica. Permiten una innovación constante en las técnicas.

• Enfocado hacia el uso de Internet: Disponen de computadoras para poder navegar por Internet en un ambiente generalmente tranquilo y relajado.

Los equipos no tienen que ser tan potentes como en el caso anterior, pero deben configurarse adecuadamente para impedir un mal uso de estos, como instalación de programas que puedan causar daños al equipo.

La masificación del servicio de Internet residencial ha mermado la existencia de este tipo de locales, provocando su paulatina disminución.

7

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

1.5 ANTECEDENTES NACIONALES

Cyber Café Jonathan

Korsaka Gaming Centro de entretenimiento en Santo Domingo

•

Dirección: Av. José Contreras No42 Local B1, Zona Universitaria, Santo Domingo, D.N

•

Horario: Abierto las 24 horas Son un Centro Gaming con equipos exclusivamente adaptados para juegos online y esports. Hacen eventos y torneos de los juegos más populares y conocidos. su ambiente es ideal para desarrollar y demostrar tus habilidades gaming.

Papelería en Santo Domingo

•

Dirección: Calle Manganagua Santo Domingo

•

Horario: 9:00 am – 8:00 pm

9,

Son un centro de papelería, cafetería y soporte técnico.

8

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

1.6 ANTECEDENTES INTERNACIONALES

Cyber LAN Center Café Gaming

Hunter-M eSports Pc Gaming (Internet Cafe, Lan Center) Café internet en Annandale, Virginia

•

Dirección: 1001 S Vermont Ave #201, Los Ángeles, CA 90006, Estados Unidos

•

Teléfono: +1 213-568-3056

Cyber LAN Center Café Gaming es una sala recreativa de videojuegos en Los Ángeles, California, la cual brinda a los usuarios un ambiente para brindar un ambiente de acogida y entretenimiento.

•

Dirección: 7031 Little River Turnpike #18D, Annandale, VA 22003, Estados Unidos

•

Horario: Abierto las 24 horas

Hunter-M eSports Gaming es el lugar perfecto para los jugadores de PC porque crean cada PC en función de la habilidad práctica acumulada o la experiencia en Ti a lo largo de 20 años de experiencia. El Hunter-M es el paraíso para todos los jugadores donde todo está optimizado para jugar con las mejores computadoras, sillas, escritorios, monitores, ratones, teclados y un diseño interior cómodo, incluso rincones para refrigerios y refrescos.

9

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

1.7 OBJETIVOS

1.8 HIPÓTESIS

Objetivo general Desarrollar un proyecto arquitectónico, de esta envergadura el cual es un Cyber café & Complejo de videojuegos en la ciudad colonial, Distrito Nacional para Integrar y crear espacios sostenibles a través de los cuales brindar las condiciones de seguridad y confianza a los usuarios.

Objetivos especifico •

Desarrollar una propuesta que brinde una solución a la problemáticas de los estacionamientos en esa zona.

•

Integrar un proyecto arquitectónico en la ciudad colonial.

•

Crear un ente arquitectónico que cumpla con los requerimiento de una arquitectura sostenible.

•

Brindar un espacio confortable y seguro a los usuarios siendo un proyecto innovador.

La escasez de estacionamiento en la zona colonial es una realidad que se vive día a día, al igual que la poca seguridad que se incrementa al paso del tiempo y esto conlleva a que este sector pierda el valor que adquirido atreves de los años. ¿Ayudaríamos a la zona colonial y sectores aledaños?

Al integran un vehículo arquitectónico de esta magnitud en la ciudad colonial. Se contribuirá al desarrollo tecnológico sostenible de los sectores y del turismo. Ya que al tener un Cyber café & Complejo de Videojuegos, se le brindara al sector mayor seguridad y un mejor flujo vial.

Un Cyber café & Complejo de videojuegos, es un local público donde se ofrece a los clientes diversos servicios como: acceso a internet y cafetería. Para ello, el local dispone de ordenadores de ultima generación y usualmente cobra una tarifa fija por un período de tiempo por el uso de dichos equipos.

10

CAP. 2 FUNDAMENTOS DEL SECTOR

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

N

2.1 UBICACIÓN Y LOCALIZACIÓN DEL SECTOR O

E

S

Santo Domingo

Zona Colonial

Santo Domingo, Distrito Nacional Calle Duarte y Calle Mercedes 12

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

2.2 DIMENSIONES DEL TERRENO

N

LEYENDA Brisas diurnas

O

E

Brisas nocturnas El sol que sale

S

TERRENO

Perímetro 247,63m Área 3. 148,39m2

El sol que se oculta Trayectoria

La ciudad de Santo Domingo esta localizada en la ruta de los vientos alisios del noroeste, cuya dirección esta a pequeños cambios producidos por la topografía del valle de Santo Domingo y por los edificios de la ciudad. Cerca de la costa, la dirección se modifica por el diferencial de temperatura entre las masas de tierra y agua, lo que hace que los vientos fluyan del mar hacia la tierra durante el día (SE) y de la tierra hacia el mar durante la noche (NE). El promedio anual de velocidad del viento en Santo Domingo es de 10.7 Km/h. La velocidad máxima se da a media tarde.

13

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

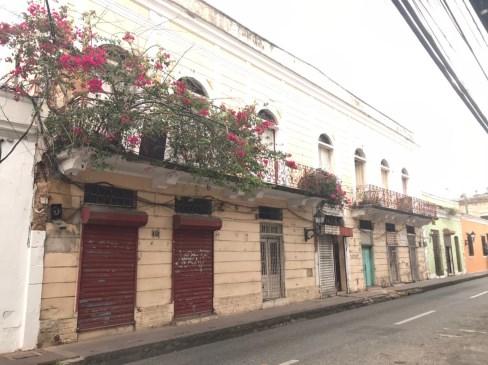

2.3 LEVANTAMIENTO FOTOGRÁFICO

Calle Duarte

Calle Duarte, lado izquierdo parte frontal del terreno

Parte del muro que esta en el terreno.

Vivienda ubicada en frente del terreno, en la calle Duarte Vivienda ubicada al lado del terreno

Parte frontal del terreno

Vivienda ubicada en frente del terreno, en la calle Duarte

Parte frontal del terreno

Vivienda ubicada en frente del terreno, en la calle Duarte

14

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Calle Mercedes

Calle Mercedes.

Loca en la calle Mercedes, en frente de la entrada posterior del terreno.

Calle Mercedes, parte posterior del terreno.

Viviendas y Locales en la calle Mercedes, en frente de la entrada posterior del terreno.

Viviendas y Locales en la calle Mercedes, en frente de la entrada posterior del terreno.

15

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

2.4 SITUACIÓN ECONÓMICA DEL SECTOR La ciudad colonia es una zona turística muy poblada, en la cual habitan familias de clase media alta y baja, los cuales cuentan con gran variedad de locales comerciales para ganar la vida en el día a día. Esta zona urbana esta conformada por edificios que pertenecen a nuestro patrimonio cultural. Esta zona conforma una población la cual necesita generar ingresos para cubrir sus necesidades, es por esto que destacan lo que son el barrio chino y el pequeño Haití, son zona con una alta densidad de población que instalan sus negocios comerciales para generar ingresos, el sector de servicios económico que surge en esta zona compone áreas económicas como son: ❑ Comercio minorita. ❑ Empresas publicas y privadas.

De acuerdo con el levantamiento fotográfico realizado, determinamos que esta parte de la Zona Colonial posee viviendas y comercios para el ocio, pero no posee un Cyber Café. Al cual pueden ir a realizar: tareas, leer, jugar, conectarse a internet o simplemente a tomarse una tacita de café.

Por si fuera poco, esa área estaría más vigilada y menos solitaria cuando cae la tarde, ya que estará abierto las 24 horas del día. Puedes estar el tiempo que quieras, no te van a cerrar el Cyber café si no has terminado.

Falta de estacionamientos, esto obliga a que los moradores se estacionen en las calles, es aquí donde entra la necesidad de buscar una solución y este proyecto le brindara a esta zona un espacio seguro para estacionarse.

Estas amenazas se pueden convertir en oportunidades, Si se coloca un Cyber café. Este cuenta con una plástica con correcta integración con su medio en cuestión.

❑ Servicios personales.

Calle Duarte

2.5 NECESIDADES DEL SECTOR

Calle Mercedes

Calle Duarte Calle Mercedes 16

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

2.6 MATERIALES DEL SECTOR Terracota Los suelos de terracota son famosos por su color, que por cierto es el tono original, resultado del proceso de cocción de la arcilla, el material con el que se fabrican las baldosas de este material. Son muy utilizados en revestimientos de pavimentos exteriores, en terrazas y balcones, pero con la moda del estilo rural y campestre, cada vez más son usados en interiores.

Hierro El hierro (término que procede del vocablo latino ferrum) es el metal que más se utiliza en el ámbito industrial. Este elemento, por otra parte, forma parte de la composición de diversas sustancias que resultan esenciales para los seres vivos.

Laja La piedra laja es una roca sedimentaria, plana y lisa. Se extrae en grandes bloques, generalmente cortados en finas láminas que se corresponden con la estratificación en los yacimientos.

Hormigón Es decir, se trata de un hormigón reforzado interiormente con armaduras metálicas para mejorar su resistencia a los esfuerzos de tracción.

Ladrillo El ladrillo es uno de los materiales tipo cerámica o arcilla cocida más antiguo que se viene utilizando en el sector de la albañilería. Se distingue por su forma de prisma rectangular, y por sus propiedades que le hacen tener una excelente resistencia a la compresión.

17

CAP. 3 FUNDAMENTOS DEL ESQUEMA ESTRUCTURAL

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

3.1 JUSTIFICACIÓN

Vamos a implementar los elementos estructurales como columnas, vigas, zapatas, entre otros. Es este un factor que brindara el soporte necesario a nuestro proyecto. Los muros estarán compuesto por hormigón armado para brindar resistencia a la edificación, al saber elegir los materiales vamos a poder brindar seguridad casi en su totalidad a los usuarios que accedan a nuestra edificación.

3.2 ELEMENTOS ESTRUCTURALES

Las columnas Las columnas son miembros estructurales rígidos y relativamente esbeltos diseñados principalmente para sustentar cargas axiales de compresión aplicadas en los extremos de los miembros. Las columnas relativamente cortas y gruesas están sujetas a falla por aplastamiento más que por pandeo.

La falla se presenta cuando el esfuerzo directo proveniente de una carga axial sobrepasa la resistencia a la compresión del material disponible en la sección transversal.

Sin embargo, una carga excéntrica puede producir flexión y conduce a una distribución desigual de esfuerzos en la sección.

19

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Las vigas Son elementos simples, generalmente de eje rectilíneo, que tienen la función de recibir cargas. Están soportadas en uno o más apoyos: cuando están soportadas por sus extremos, y estos giran libremente, se les llama apoyadas. Si las vigas tienen varias luces y se comportan como una unidad, se les llama vigas continuas.

Los esfuerzos más comunes a que están sometidas las vigas son los de flexión y cortantes. Transmiten cargas a otras vigas, a las columnas o a los muros, según el tipo de trabajo que realicen en la estructura.

Viga de acero

Viga de concreto armado Viga de madera

20

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Los muros Los muros son estructuras que están sujetos a compresión ya que su función principal es soportar cargas, es decir, otros elementos de la construcción como son las vigas, cubiertas, bóvedas, etc.

Se conocen también como muros portantes y el espesor del muro se relaciona directamente con el peso que soportan y la fatiga de trabajo de sus componentes.

Sistemas estructurales formados por muros con capacidad para soportar y trasmitir a las cimentaciones las cargas gravitaciones y las fuerzas laterales generadas por los sismos, los cuales están subdivididos en:

•Tipo M-I. Muros especiales de hormigón armado.

•Tipo M-II. Muros ordinarios de hormigón armado.

•Tipo M-III. Muros prefabricados intermedios de hormigón armado.

•Tipo M-IV. Muros prefabricados ordinarios de hormigón armado.

•Tipo M-V. Muros especiales de mampostería armada.

•Tipo M-VI. Muros intermedios de mampostería armada.

•Tipo M-VII. Muros ordinarios de mampostería armada

21

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Techos Es el elemento estructural de la vivienda que se encarga de darle una cubierta resistente a nuestro proyecto uniendo: vigas, muros y castillos los cuales en conjunto trasmiten las cargas hasta sus cimientos.

Losas aligeradas Las losas aligeradas cumplen básicamente tres funciones: • Transmitir hacia los muros o vigas el peso de los acabados, su mismo peso, el peso de los muebles, el de las personas, etc.

Una forma bastante común de resolver las exigencias estructurales de salvar las grandes luces es mediante el uso de vigas de celosía o cerchas. La ventaja del uso de este tipo de soluciones es que obvia el uso de perfiles estructurales pesados, ocasionalmente no disponibles en el mercado local.

En efecto, la disponibilidad de vigas conformadas en frío está limitada a ciertas secciones que varía según la producción local, pero no suele sobrepasar los 400mm de altura.

• Transmitir hacia los muros las fuerzas que producen los terremotos.

• Unir los otros elementos estructurales (columnas, vigas y muros) para que toda la estructura trabaje en conjunto, como si fuera una sola unidad.

Básicamente las losas aligeradas surgen como una variante a las losas macizas las cuales como su nombre lo indican están formadas únicamente de concreto armado.

22

CAP. 4 INSTALACIONES ELÉCTRICAS

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

4.1 PLANOS ELECTRICOS Un plano eléctrico es la representación de los diferentes circuitos que componen y definen las características de una instalación eléctrica y donde se detallan las particularidades de los materiales y dispositivos existentes.

La instalación eléctrica se puede representar sobre uno o varios planos diferentes. Para representar estos planos pueden utilizarse diferentes tipos de esquemas eléctricos normalizados y estandarizados, entendiendo como esquema eléctrico el conjunto de conexiones y relaciones eléctricas coherentes mediante símbolos de los componentes de un sistema eléctrico. En la confección de un plano o un esquema se suelen utilizar símbolos y figuras así como marcas o referencias.

Los símbolos se utilizan para representar máquinas, partes de una instalación, dispositivos, etc. Si no existe un símbolo normalizado para el elemento que se necesita representar, pueden utilizarse figuras detalladas u otras representaciones, siempre que se indique su significado.

Los trazos o líneas representan conexiones eléctricas, uniones mecánicas, condiciones de dependencia entre elementos o agrupamientos de diversos elementos .

Ejemplo de plano eléctrico

4.2 TIPOS DE PLANOS

Los planos eléctricos describen diferentes aspectos de los sistemas. En general agrupan elementos relacionados o similares de los diferentes aspectos. De esta forma podemos encontrar los siguientes tipos de planos en un mismo conjunto de planos: 1.

2.

3.

4.

5.

6.

7.

8.

Alimentación General.

Potencia.

Mando.

Entrada y salidas.

Alimentación de dispositivos.

Borneras.

Armario.

Red. 24

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

1. Alimentación General.

3. Planos de Mando.

4. Planos de entrada y salidas.

2. Planos de Potencia.

25

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

5. Planos de alimentación.

6. Planos de borneras.

7. Planos de armario.

8. Plano de red.

26

CAP. 5 PROYECTOS DE INSTALACIONES SANITARIAS

27

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

5.1 PROYECCIONES DE LAS INSTALACIONES SANITARIAS

Las instalaciones sanitarias deben proyectarse y principalmente construirse, procurando sacar el máximo provecho de las cualidades de los materiales empleados, e instalarse en la forma más práctica posible, de modo que se eviten reparaciones constantes e injustificadas, previendo un mínimo mantenimiento, el cual consistirá en condiciones normales de funcionamiento, en dar la limpieza periódica requerida a través de los registros.

Suele denominárseles aguas residuales, por la gran cantidad y variedad de residuos que arrastran, o también se les puede llamar y con toda propiedad como AGUAS SERVIDAS, porque se desechan después de aprovechárseles en un determinado servicio.

5.2 TIPOS DE INSTALACIONES Instalación sanitaria industrial: requiere de una estructura y tratamiento especial, requiere de una planta interna para ser tratadas antes de salir al alcantarillado.

Instalación sanitaria de aguas lluvias: conjunto de tuberías que recogen aguas lluvias desde la cubierta, los patios, las terrazas y las transportan hasta el alcantarillado o las fuentes.

Instalación sanitaria mixta: es la combinación de aguas lluvias y aguas negras.

Instalación sanitaria de aguas negras.

Las partes de una instalación sanitaria.

Acometida Domiciliaría: Fuera de la casa hasta el alcantarillado.

Red Sanitaria Interna: Todo lo de la casa, compuesta por tuberías maniataría horizontal, bajantes de aguas negras, bajantes de aguas lluvias.

28

CAP. 6 FUNDAMENTOS DE LOS MATERIALES DE CONSTRUCCIÓN

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Materiales a usar

6.1 LA PLASTICA DEL PROYECTO

La plástica en las edificaciones indica el carácter formal de los elementos que limitan un espacio; paredes, techos, pisos, se ofrecen al observador como elementos expresivos. Las formas se ordenarán de acuerdo con la geometría o libremente por la imaginación del arquitecto, para transmitir un sentimiento, un estado, una emoción.

• La plástica propia de los materiales que forman los volúmenes o estructuras.

• La plástica o belleza que obtiene con materiales aplicados posteriormente, o sea, superpuestos a esas estructuras.

1. Madera UltraShield: combina las ventajas de la madera compuesta con toda la calidez y la belleza simple de la madera natural.

Diseñado para integrarse de forma fácil y natural en cualquier contexto exterior realzándolo con una brisa distintiva de exclusividad.

UltraShield es un compuesto de madera y plástico con cubierta, lo que significa que tiene un avanzado escudo de primera calidad que envuelve los cuatro lados alrededor de su núcleo interno.

El núcleo está hecho de material reciclado cuidadosamente seleccionado y de fibras de madera dura y blanda recicladas de alta densidad que permiten una mayor resistencia y durabilidad.

•

Manchas: cualquier residuo externo puede ser fácilmente eliminado de la superficie ya que el escudo impide la absorción. Moho, descomposición, grietas y hendiduras: el escudo es una capa 100% impermeable que impide la formación de cualquier moho o grietas.

•

Desvanecimiento: la fórmula del escudo garantiza una estabilidad cromática inigualable a lo largo de los años; no hay cambios visibles para el ojo humano

•

Deterioro estético: los tonos multicromáticos únicos de UltraShield son una parte integral del escudo, que no necesitará ser pintado, lijado o barnizado una vez a lo largo de los años.

30

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

2. Bloque de concreto áspero cuadrado: hormigón es un mampuesto prefabricado, elaborado con hormigones finos o morteros de cemento, utilizado en la construcción de muros y paredes. Los bloques tienen forma prismática, con dimensiones normalizadas, y suelen ser esencialmente huecos.

Beneficios:

•

•

Beneficios:

• • • •

Son muy resistentes y de gran durabilidad.

Frente al fuego los bloques conservan sus características estructurales.

Excelente aislamiento térmico: por ser bloques gruesos tardan mucho en calentarse y enfriarse.

Excelente aislamiento acústico, por la misma razón.

3. vidrio: es un material inorganico duro, frágil, trans Parente y amorf o que se encuentra en la naturaleza, aunque también puede ser producido por el ser humano. El vidrio artificial se usa para hacer ventanas, lentes, botellas y una gran variedad de productos. El vidrio es un tipo de material cerámico amorfo.

•

Los botes de cristal son inertes al contacto con alimentos, no se oxida, es impermeable a los gases y no necesita aditivos para conservar los alimentos envasados. Además, el vidrio que se utiliza en los envases no presenta migraciones en el producto. Este es un fenómeno que se produce en algunos materiales, transmitiendo monómero y aditivos al alimento.

Puede ser reutilizado, ya que resiste altas temperaturas (hasta 15ºC) ayudando al lavado y esterilización. Su grosor utilizado en botes de cristal retornables se justifica por la necesidad de que resista mejor el lavado, el rellenado, y el retapado, alargando la vida útil del envase.

Es reciclable. No se pierde nada del material ni de sus propiedades en el proceso de reciclaje, además, posibilita un gran ahorro energético en su producción.

4. Pintura T Millenium: A fin de preservar la blancura del edificio la empresa Italcementi desarrolló un nuevo cemento conteniendo dióxido de titanio, llamado TX Millenium, que garantiza la blancura del concreto a pesar de la polución, lluvia o efectos del tiempo.

31

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

5. Cubierta de hormigón armado: Es el elemento que corona, aísla y cierra superiormente toda construcción, y que a diferencia de otras, esta construida de hormigón armado.

6. Acero inoxidable: es un acero de elevada resistencia a la corrosión, dado que el cromo u otros metales aleantes que contiene, poseen gran afinidad por el oxígeno y reacciona con él formando una capa pasivadora, evitando así la corrosión del hierro (los metales puramente inoxidables, que no reaccionan con oxígeno son oro y platino, y de menor pureza se llaman resistentes a la corrosión, como los que contienen fósforo).

7. Una pérgola o pergolado: (expresión utilizada en algunos países de América Latina) es una estructura, normalmente hecha en madera aunque se pueden construir en otros materiales, compuesta por unas columnas sobre las que reposa una estructura reticular de vigas, con el fin original de dar sombra.

8. Laja: La piedra laja es una roca sedimentaria, plana y lisa. Se extrae en grandes bloques, generalmente cortados en finas láminas que se corresponden con la estratificación en los yacimientos. Es de textura clástica, conformada por arena fina o arenisca micácea, con un alto contenido de cuarzo. Es un tipo de piedra que se encuentra en los ríos y que posee una textura lisa y plana. Se extrae como materia prima para construir los pisos y paredes de las casas 9. Hormigón o concreto: es un material compuesto empleado en construcción, formado esencialmente por un aglomerante (en la mayoría de las ocasiones cemento (generalmente cemento Portland) al que se añade partículas o fragmentos de un agregado (áridos, como grava, gravilla y arena) agua (hidratación) y aditivos específicos. La sola mezcla de cemento con arena y agua (sin la participación de un agregado) se denomina mortero.

Beneficios:

• • • • • • • •

Ecología. El método de hormigón prefabricado reduce la energía, el agua y el material de construcción.

Protección antisísmica.

Rentabilidad.

Exactitud y calidad.

Calidad de vivienda.

Seguridad y protección.

Construcción con cargas mínimas.

Casas estéticas.

32

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

7

8

6 Acero inoxidable

Laja

Pergolado en madera

9 5 Hormigón

Cubierta de Hormigón Armado

1 2

Bloque de concreto áspero cuadrado

3

4

Madera UltraShield Vidrio

Pintura T Millenium 33

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

6.2 PROPIEDADES DE LOS MATERIALES Densidad a su relación entre la masa y el volumen que pueda tener el material, es decir, que cantidad de materia contiene cada unidad.

Higroscopicidad. Esta es una propiedad de los cuerpos que nos indica qué cantidad de agua puede absorber.

6.3 CLASIFICACIÓN DE LOS MATERIALES Los materiales constructivos pueden ser clasificados según su origen. Así tenemos: •

Materiales pétreos naturales (piedras de todo tipo).

Dilatación. Esta propiedad nos indica si un material puede contraerse o expandirse con la presencia de ciertas temperaturas.

•

Materiales pétreos artificiales (piedra artificial, cerámicas, vidrios).

Conductividad térmica. Esta propiedad nos indica qué tanto calor puede transmitir un objeto.

•

Materiales aglomerantes (cales y cementos) y aglomerados.

•

Materiales metálicos (hierro, acero).

•

Materiales orgánicos (madera, corcho).

•

Materiales plásticos.

Conductividad eléctrica. Como su nombre lo indica, esta propiedad será de utilidad para saber cuánta energía eléctrica puede transmitir un material y así no estropear o interferir con algunos otros materiales o servicios que tendrá la construcción.

Elasticidad. Ésta es la capacidad de los materiales de regresar a su forma original ya que cese el esfuerzo que los deforma.

Rigidez. Al contrario que la elasticidad, esta propiedad mide la capacidad de los materiales de permanecer en la misma forma a pesar de la fuerza la que se someta.

Plasticidad: deformación permanente del material ante una carga o esfuerzo.

Resistencia mecánica: Capacidad de los materiales para resistir esfuerzos.

34

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

6.4 MAPA CONCEPTUAL DE LOS MATERIALES

35

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

6.5 CLASIFICACIÓN DE LOS MATERIALES

36

CAP. 7 ÁREAS Y MOBILIARIOS

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

7.1 ANÁLISIS DE ÁREAS POR ZONAS

Zona administrativa

38

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Zona administrativa

39

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Zona de Cyber

40

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Zona de tecnología

41

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

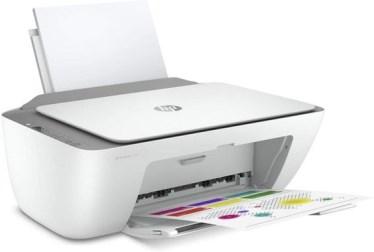

Zona de lectura, papelería e impresión y copiado

42

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Zona de servicio y técnica

43

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Zona de servicio y técnica

44

CAP. 8 TECNOLOGÍA

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

8.1 EQUIPOS TECNOLÓGICOS Simuladores Un simulador es aquel que pretende imitar lo más fielmente posible la realidad, evitando la simplificación de controles o mecánicas propia de los juegos y aplicando las leyes físicas de una manera realista.

En el ámbito de los videojuegos, los simuladores de vida han adquirido un carácter masivo en los últimos años, sacando de las sombras este tipo de entretenimiento que, un par de décadas atrás, atraía solamente a un público muy pequeño, especialmente interesado en el control de aviones, tanques y coches de carrera.

En la actualidad, todas estas experiencias pueden vivirse con más fidelidad que nunca.

Los simuladores, por lo tanto, pueden utilizarse en el ámbito profesional o como un instrumento de ocio y entretenimiento.

Como entretenimiento, los simuladores permiten conducir coches de carrera, volar aviones o controlar trenes en un videojuego. También existen simuladores de negocios o hasta de la vida misma (donde hay que controlar a un personaje en su día a día, establecer relaciones sociales e incluso trabajar).

46

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

PC Gaming Un PC de juegos conocido coloquialmente por su denominación inglesa «PC gaming» es un tipo de PC diseñado y especializado para ejecutar y poder jugar a todo tipo de videojuegos. Estos equipos generalmente se diferencian de los convencionales por el uso de tarjetas de video de alto rendimiento y unidades de procesamiento central con gran número de núcleos que sacrifican la eficiencia energética por un rendimiento puro. Los PC de juegos también se utilizan para otras tareas exigentes, como la edición de video.

Muchos jugadores y entusiastas de los PC de alto rendimiento optan por sobre potenciar u overclockear sus CPU y GPU para obtener un rendimiento adicional. El consumo de energía adicional necesario para realizar la acción de sobre potenciado de cualquiera de las unidades de procesamiento requerir un método de refrigeración adicional, utilizando un sistema de refrigeración por aire mejorado o refrigeración por agua.

Seguridad Este tipo de instalaciones destinadas a reunir a un gran número de personas debe tener en cuenta los aspectos relacionados con la seguridad, desde el mismo momento en el que se proyecta el edificio junto a todos los aspectos relacionados con los planes de emergencia y evacuación, el aforo, las facilidades en los accesos, etc. Criterios iniciales que deben complementarse posteriormente con otra serie de elementos de seguridad imprescindibles para garantizar una completa protección, tanto de los usuarios como de los propios comercios.

Las tendencias actuales de seguridad para la protección este tipo de edificación, se fundamentan en la integración de los diferentes sistemas de seguridad en plataformas de software para la gestión de información de seguridad física, conocidas como plataformas PSIM (Physical Security Information Management).

Estas plataformas permiten realizar una gestión integral de todas las aplicaciones de seguridad en un entorno eficiente y abierto, incluyendo los sistemas de control de acceso, CCTV, detección de incendios, control perimetral y otras muchas funcionalidades . Todo ello redunda en una protección global de los establecimientos .

47

CAP. 9 ESTACIONAMIENTO

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

9.1 VEHICULO TIPO DE DISEÑO

Los vehículos tipo a ser considerados para estacionamiento serán los siguientes y tendrán las dimensiones mínimas que se establecen a continuación:

9.2 ANCHO DE PASILLOS Es una constante que dependerá del ángulo de inclinación de los pasillos de estacionamiento. Del tipo de vehículo y del sentido de circulación.

Este ancho se obtendrá mediante la ecuación:

49

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

9.3 VEHICULOS LIVIANOS Un vehículo de transporte ligero o vehículo de reparto es un vehículo de carga utilizado para repartir mercancías de poco volumen y peso en distancias cortas, al contrario que un tráiler o tren de mercancías.

9.4 VEHICULO PESADOS Circulación en un sentido

Circulación en dos sentido

Circulación en un sentido

Circulación en dos sentido

9.5 MOTOCICLETAS Circulación en un sentido

Circulación en dos sentido

50

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Vehículos livianos

Vehículos pesados

Motocicletas

51

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

9.6 CONSIDERACIONES PARTICULARES PARA PARQUEOS Artículo 67. En proyectos comerciales tales como: plazas, supermercados, mercados, almacenes y restaurantes u otros, que den acceso a una avenida o a una zona completamente residencial, el área de descarga deberá ser diseñada en el interior del solar, manteniendo una puerta que sólo se abrirá para la entrada y/o salida de dichos vehículos. No será permitido en ningún caso que sea ocupada la vía o las aceras para área de descarga.

Artículo 68. En caso de que el proyecto disponga de más de una vía colindante, y una de ellas no permita realizar la circulación de los vehículos de descarga, dadas las condiciones de su sección, se deberá diseñar una vía interna que tenga entrada y salida por la vía colindante más adecuada.

Artículo 69. Los carriles de autoservicio en bancos y comercios tendrán un ancho mínimo de 3.50 m. En el área de atención al conductor nunca tendrán menos de 3.00 metros, medidos entre los bordes que define cada carril.

Artículo 71. Los accesos a las vías públicas en instituciones bancarias con autoservicio cumplirán con los anchos mínimos y máximos establecidos en el Artículo 178, independientemente del número de carriles de autobanco existentes a lo interno del proyecto..

52

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

9.7 SEPARACIÓN ENTRE DOS ACCESOS DE ENTRADA Y SALIDA (IS) Separación entre dos Accesos de Entrada y Salida a un Área Especifica para Estacionar (IS).

Se medirá entre los puntos de tangencia de las curvas de enlace de ambos accesos con el contén o bordillo. La mínima distancia (IS) permitida será de dos (2.00) metros.

9.8 ACHO DE LOS ACCESOS DE ENTRADA Y SALIDA (S) Se medirá a ángulo recto con el eje del acceso, en la línea formada por las intersecciones de las curvas de enlace del mismo con la parte exterior de la acera. El ancho permitido estará comprendido entre los siguientes limites: A) En zonas urbanas no comerciales.

Mínimo de 5.00 mts Máximo de 7.00mts B) En zona urbanas comerciales Mínimo de 7.00 mts Máximo de 10.00 mts

53

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

9.9 ZONA DE CARGA Y DESCARGA

54

CAP. 10 LEYES Y REGULACIONES DE CONSTRUCCIÓN

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

10.1 LINEAMIENTOS TECNICOS Estos datos servirán a los especialistas del proyecto para determinar la vulnerabilidad del sitio a las diferentes amenazas, así como para el diseño volumétrico de la edificación y sus sistemas ingenieros.

Ingeniería del Proyecto Tiene por objeto aportar la información que permita hacer una evaluación económica del proyecto. La de establecer las bases técnicas sobre las que se construirá e instalará la planta.

10.2 CONDICIONES GEOGRAFICAS

a) Altitud: se solicitará la altura sobre el nivel del mar a que se encuentra el terreno. b) Topografía: se describirá el tipo de accidentes geográficos de la superficie del terreno y se solicitará el perfil topográfico del mismo. c) Geología: se determinará la geología del terreno, estudio geotécnico y grado de sismicidad de la región. Se tomará en consideración la existen cerros y posibilidades de deslizamientos, caída de aluviones en estaciones lluviosas y facilidad de inundación del terreno, entre otros.

En este ámbito se trabaja la descripción genérica de la actividad productiva de la empresa, ilustrando brevemente las diversas fases del proceso, sus características propias, y también las competencias distintivas de la empresa.

Incluso para las actividades más exigentes, en las cuales los procesos sean de alguna complejidad y posean, por tanto, una fuerte capacidad técnica, es del todo inútil detenerse en la descripción técnica del proceso. No debe olvidarse que el grupo de interés al que se le presenta el plan no irá nunca más allá de la simple comprensión de la naturaleza de la actividad desarrollada, salvo algunas excepciones.

56

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

10.3 CONDICIONES DE SANEAMIENTO a) Agua: deberá estudiarse desde el lugar de origen de sus fuentes y si está potabilizada. Se indicará el sitio de captación del agua, especificando si es de servicio público o de otro origen. b) Desagüe: se estudiarán las redes existentes que estén cercanas al terreno elegido, viendo el nivel de cada una con el objetivo de escoger la más conveniente para evitar el bombeo, tanto de las aguas pluviales donde existan, como de las aguas servidas del establecimiento de salud. c) Disposición de basuras: se deberá considerar la frecuencia de la recogida y la disposición final de estos desechos sólidos.

10.4 CONDICIONES CLIMATOLÓGICAS Se solicitará al Instituto de Meteorología los

siguientes datos: A. Temperatura: se debe indicar las variantes del lugar tanto en máxima media, mínima media y media horaria y expresarlas en grados centígrados, (°C).

B. Humedad: estos datos variables también se expresarán en humedad relativa máxima media, mínima media y horaria media.

C. Lluvia: los datos de este factor deberán ser expresados en milímetros de precipitación, de acuerdo a la época del año.

D. Vientos: se requerirán datos de los vientos prevalentes y su intensidad en m/s para ubicar la edificación de forma que se evite la contaminación por olores y humos.

E. Tempestades eléctricas: se solicitará el promedio de ocurrencia por estación.

F. Luminosidad: se registrará el tiempo del ciclo de salida del sol y ocultamiento por estaciones, para evitar la entrada directa a los ambientes de hospitalización, prefiriéndose que la entrada del sol sea de forma tangencial.

57

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Condiciones de saneamiento

58

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

10.5 RETIROS O LINDEROS Al momento de construir una vivienda o un edificio es necesario guardar las normas de construcción establecidas por las autoridades para garantizar a las personas que residan, laboren o transiten en el inmueble en las condiciones apropiadas, de forma que puedan desempeñar sus actividades de manera tranquila y cómoda.

Dentro de este conjunto de normas a respetar se encuentra la de retito o lindero que según cita el Manual de Normas y Procedimientos Del Ayuntamiento del Distrito Nacional son las distancias que debe Guardar toda edificación hacia los diferentes limites o linderos ya sea frontal, lateral o posterior del solar o el lote en donde luego estará ubicada la construcción.

La entidad gubernamental encargada de regir estas normas en la capital es el Ayuntamiento del Distrito Nacional a través de su dependencia de Planeamiento Urbano la cual a su vez designa sus funciones en el departamento de Urbanismo. En los pueblos, el ayuntamiento local es la institución encargada para determinar estas regulaciones y si no existe, la Liga Municipal Dominicana se encarga de designar las medidas.

Estas regulaciones están contenidas en la ley 6232 de 1963 que crea el departamento de Planeamiento Urbano aunque derogadas por la ley 176-07 sobre los Municipios y el Distrito Nacional, la cual establece que todos los municipios deben tener una oficina de planeamiento urbano, lo que relega a la Liga Municipal al papel de asesoría técnica.

59

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

10.6 RIESGOS SISMICOS

FORMA DEL EDIFICIO. Las formas en planta de cada construcción deben ser simples, regulares y simétricas, tanto en volumen como en el reparto de las rigideces y de las masas. Las formas complejas (en H, U, L) deben estar recortadas en bloques de volumetría simple mediante juntas sísmicas, ya que en las uniones se produce concentración de tensiones.

De igual manera, los edificios que son 3 veces más largos que anchos, deben estar recortados en 2 o más bloques para evitar el acumulo de energía en los extremos. En caso de uso de disipadores de energía se podrán realizar bloques sin juntas de dilatación, dependiendo del diseño a establecer respetando la forma regular.

FORMA EN ELEVACIÓN

La distribución de cargas debe ser directa y vertical, salvo casos justificados o disposiciones de construcción particulares. Se prohíben las grandes variaciones de volúmenes los pisos (retranqueos y voladizos), que puedan generar problemas como acumulación de tensiones por deformación y distribución irregular de cargas sísmicas.

60

CAP. 11 ANÁLISIS FODA

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

ANÁLISIS FODA

FORTALEZAS •

• • •

Ubicación geográfica reconocida.

Lugar turístico.

Seguridad.

Deposito

DEBILIDADES • • • • •

Irregularidad del terreno.

Viviendas próximas.

Colindancia.

Estrechez de la calle principal.

Sin acera del lado derecho de la calle duarte.

OPORTUNIDADES

AMENAZAS

•

• •

•

Crear integración con las demás edificaciones.

Brindar un espacio tecnológico y de relación para ese sector.

Poca seguridad.

Se estacionan en la calle.

62

CAP. 12 PROCESO DE DISEÑO

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

12.1 PROGRAMA DE NECESIDADES

Zona administrativa NECESIDADES Recibir

ESPACIO

DESCRIPCIÓN

Lobby (Recepción y espera) empleados

Es un lugar destinado a acoger a las personas que actúa como una sala de recepción y sala de espera o de estar.

Planificar y seleccionar el personal

Recursos humanos

son un departamento dentro de las empresas en el que se gestiona todo lo relacionado con las personas que trabajan en ella.

Establecer relaciones

Relaciones publicas

Servir

Reunirse

Servicio al cliente

Sala de juntas

Preparar Kitchenette Dirigir

Oficina del gerente

son el manejo estratégico de las relaciones entre una organización o institución y sus diversas Audiencias Objetivo cuyo propósito es el incrementar el posicionamiento, estimular las ventas, facilitar las comunicaciones y establecer relaciones.

USUARIO

MOBILIARIO Caunter, ordenadores, asientos, y mesa de centro

Personal administrativo Escritorio, ordenadores, sillas giratorias, archivos Personal administrativo

Escritorio, ordenadores, sillas giratorias, archivos Personal administrativo

Es un departamento que se encarga de todas las acciones implementadas para los clientes antes, durante y después de la compra.

Todo publico

Escritorio, ordenadores, sillas giratorias, archivos

Es un espacio dentro de una oficina adaptado para reuniones de negocios, entre otras actividades propias de una empresa.

Personal administrativo

Mesa amplia, sillas, mesa de servicio, proyector, impresora.

Espacio donde el personal administrativo preparan, almacena y comen sus alimentos.

Personal administrativo

Tope de apoyo, comedor, microondas, estantería, cafetera eléctrica

Es el espacio donde establecen las prioridades laborales y gestionan los gastos de una empresa.

Personal administrativo

Sillón, silla, escritorio, mesa de apoyo, archivo

64

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS Organizar las reuniones y actividades

Oficina de la secretaria

Administrar las finanzas

Oficina de contabilidad

Espacio donde la secretaria prepara las actividades del establecimiento y personal administrativo.

Es el espacio dentro de una institución, encargado de establecer y controlar los sistemas y procedimientos contables, elaborar los estados financieros y los reportes contables

Silla, escritorio, mesa de apoyo y archivo.

Todo publico Silla giratoria, escritorio, archiveros y computadora.

Personal administrativo

Depósitos de archivos

Local especialmente equipado y destinado para la conservación de los documentos de archivo.

Personal administrativo

Contenedores, armarios

Consumir

Comedor (empleados)

Espacio donde los usuarios pueden almorzar y platicar.

Empleados

Sillas, mesas y mesetas

Vigilar y cuidar

Cuarto de seguridad

Espacio destinado a vigilar y proporcionar la seguridad del cliente como del establecimiento.

Personal de seguridad

Sillas giratorias, ordenadores, cámara y escritorio

Almacenar documentos

65

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Zona tecnología NECESIDAD

Investigar y recrear

ESPACIO

DESCRIPCION

USUARIO

MOBILIARIO

Área de computadoras

Es el lugar donde se prestan servicios de cómputo.

Todo publico

Sillas giratorias, escritos de ordenador y ordenadores

Mantener

Soporte técnico

Área que proporciona asistencia a los usuarios al tener algún problema al utilizar un producto o servicio, ya sea este el hardware o software de una computadora, de un servidor de internet, de los periféricos, o de cualquier otro equipo o dispositivo.

Personal técnico

Silla giratoria, escritorio y computadora.

Recrear

Sala de videojuegos

Se trata de un espacio organizado, equipada con consolas, destinadas al entretenimiento.

Todo publico

Sillas giratorias, ordenadores, consolas y pantallas planas

Proteger

Área de Lockers

Espacio destinado para guardar objetos personales.

Todo publico

Casilleros y gancho para colgar sombrillas.

Administrar

Área de caja

Es el espacio destinado para pagar el servicio brindado.

Todo publico

Silla, caja registradora y caunter

Higienizar

Servicios sanitarios

Área donde fisiológicas.

necesidades

Todo publico

Retretes, lavabos, orinales, dispensador de jabón y botes de basura

Papelería/librería/lectura

Lugar en el que se vende papel y otros objetos de escritorio, como: carpetas, grapadoras, instrumentos para escribir y dibujar, etc. Este al estar en un mismo espacio con la librería, estará equipado con libros para vender y una sala de lectura.

Todo publico

Estanterías, vitrinas, mesa de centro, sillones, ordenador y caja registradora.

Imprimir, copiar y encuadernar

Área de impresión y copiado

Espacio que proporciona una amplia gama de servicios tanto a empresas como a personas. Están preparadas para manejar cualquier cosa, desde la impresión de una sola página hasta trabajos de alto volumen que utilizan diversos tipos de materiales y acabados.

Todo publico

Fotocopiadoras, impresoras, maquina de encuadernar, ordenadores, armarios, asientos, caunter, caja registradora.

Contenedores, armarios

Almacén

Este que sirve para depositar o guardar gran cantidad de artículos, productos o mercancías para su posterior venta, uso o distribución.

Personal de servicio

Almacenar

Comprar y recrearse

se

puede

realizar

las

66

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Zona de servicio y técnica NECESIDAD

Recibir

Recibir e informar

Higienizar

Servir

ESPACIO

Lobby

Recepción

Servicios sanitarios

Es un anglicismo que significa literalmente “sala”, “vestíbulo”, o “antesala” y que se usa figuradamente como sinónimo de cabildeo. Actúa como una sala de recepción, sala de espera o de estar.

Una recepción es un lugar destinado a acoger a las personas. Los clientes de un hotel cuando llegan al establecimiento acuden a la recepción, en la cual hay un trabajador que les recibe, el recepcionista, el profesional encargado de informar y atender al cliente.

Conjunto de aparatos o instalaciones dedicados a la higiene y al aseo personal que están en el cuarto de baño.

USUARIO

MOBILIARIO

Caunter, ordenadores, asientos, y mesa de centro.

Todo publico

Caunter, asientos, ordenadores.

Todo publico

Todo publico

Retretes, lavabos, orinales, dispensador de jabón y botes de basura

Es un establecimiento de hostelería donde se sirven aperitivos y comidas, generalmente platos combinados, pero no menús o cartas. Una cafetería comparte algunas características con un bar y otras con un restaurante.

Espacio diseñado y equipado para permitir la preparación de los alimentos a consumir.

Todo publico Personal autorizado de servicio

Refrigerador, estufa, gabinetes.

Área de lavado

Satisface con alternación dos funciones: la del lavado de los alimentos durante la preparación de estos y la del lavado de la vajilla.

Personal autorizado de servicio

Gabinetes, espacios para fregaderos.

Conservación de los utensilios

Área de preparación

Un espacio destinado para la mesada, en lo posible debe ser amplio, despejado, y preferentemente entre la zona de cocción (anafes y horno) y la de lavado (fregadero).

Personal autorizado de servicio

Gabinetes, tope de apoyo, utensilios, mesa de trabajo, licuadora, batidora, peladora de papas, moledoras, rebanadora, trituradora, laminadora

Cafetería Cocina

Alimentar

Lavar los utensilios

DESCRIPCION

Preparar

Mesas, sillas, butacas, sillones.

67

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Cocer

Almacenar

Preservar

Relajar

Higienizar

Depositar

Cocción

La zona que rodea a la placa de cocción debe estar diseñada según las necesidades que tengas cuando fríes o cueces alimentos en la cocina. La zona de cocción debe estar situada al lado de la zona de preparación, y en ella debes tener ollas, sartenes y otros utensilios de cocina importantes al alcance de la mano.

Es un lugar o espacio físico para el almacenaje de bienes dentro de la cadena de suministro.

Almacén

Cuarto frio

Es un almacén en el que se genera artificialmente una temperatura específica. Generalmente está diseñado para el almacenamiento de productos en un ambiente por debajo de la temperatura exterior.

Personal autorizado de servicio

Tope de apoyo, estufa, freidora, asador, hornos, parrilla, sartén basculante, horno de microondas, vaporizador,

Personal autorizado de servicio

Contenedores, armarios

Personal autorizado de servicio

Instalan armarios frigoríficos y armarios congeladores.

Estar de empleados

Espacio destinado a las actividades de descanso de un empleado.

Personal autorizado de servicio

Mesas, sillones, y sillas.

Mantenimiento

Conservación de equipos o instalaciones mediante la realización de revisión y limpieza que garanticen su buen funcionamiento y fiabilidad.

Personal autorizado de servicio

Utensilios de limpieza, armarios

Depósito de basura

Son aquellos lugares donde se deposita finalmente la basura.

Personal autorizado de servicio

Contenedores

Es una máquina que funciona por medio de un motor de combustión interna, que es activado a través del movimiento de un generador de electricidad.

Personal autorizado de servicio

Plantas eléctricas

Esta zona está habilitada con medios para poder cargar y descargar la mercancía para trasladarla a la siguiente zona.

Personal autorizado de servicio

Equipos de trabajo, sillas y escritorio para el encargado.

Suministrar Planta de emergencia Distribuir

Área de carga y descarga

68

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

12. 2 CUANTIFICACIÓN DE ÁREAS

69

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

12. 2 CUANTIFICACIÓN DE ÁREAS

70

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

12. 2 CUANTIFICACIÓN DE ÁREAS

71

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

12. 3 RESULTADO DEL ÁREA TOTAL DE LA EDIFICACIÓN

72

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

12. 4 MATRIZ DE RELACIÓN Matriz de Relación: Zona Administrativa 1)

Lobby(Recepción y espera) Empleados

2) Recurso Humanos 3) Relaciones Publicas 4) Servicio al Cliente

5) Sala de juntas (Kitchenette) 6) Servicios Sanitarios 7) Oficina del gerente(espacio para la secretaria) 8) Oficina de contabilidad 9) Depósitos de archivos

10) Comedor (empleados) 11) Cuarto de seguridad

1

LEYENDA

D

2

D

D

3

I

D

D

4

N

I

I

N

5

I

N

N

N

D

6

I

I

I

I

D

I

7

N

I

I

I

D

I

D

8

N

I

I

N

N

N

D

D

9

I

N

N

N

I

I

I

I

I

10

N

N

N

N

N

N

I

I

D

I

Directa Indirecta Nula

D I N

11

73

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Matriz de Relación: Zona Tecnología 1) Área de computadoras 2) Soporte técnico 3) Sala de videojuegos 4) Área de Lockers

5) Área de caja 6) Servicios Sanitarios 7) Papelería/Librería/Lectura 8) Área de impresión y copiado 9) Almacén

1 D

LEYENDA Directa Indirecta Nula

2

D

D

3

D

D

D

4

I

N

I

N

5

D

D

D

N

I

6

N

N

N

N

I

D

7

N

N

N

N

I

D

D

8

N

N

N

N

N

N

D

I

D I N

9

74

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS 1) Zona de accesos 2) Lobby (Recepción y espera) 3) Servicios sanitarios

1

Matriz de Relación: Zona Servicio y Técnica

D

2

D

D

3

N

I

I

4

N

N

I

D

5

N

N

I

D

D

6

N

N

I

D

D

I

7

N

N

N

I

D

D

D

8

N

N

N

I

I

I

D

I

9

N

N

N

I

I

N

I

N

I

10

I

I

I

I

N

N

N

N

N

N

11

N

I

D

I

I

N

N

N

N

N

D

12

N

N

N

I

N

N

N

N

N

N

N

I

13

N

N

N

I

I

N

I

I

N

I

N

N

N

14

N

N

N

N

N

N

N

N

D

D

N

N

N

N

LEYENDA 4) Cafetería (semi-abierta) 5) Cocina

6) Lavado 7) Preparación 8) Cocción 9) Almacén 10) Cuarta frío

11) Estar de empleados 12) Mantenimiento 13) Deposito de basura 14) Planta de emergencia 15) Área de carga y descarga

D

Directa Indirecta Nula

I N

15

75

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

LEYENDA

N

12. 5 ZONIFICACIÓN

Brisas diurnas

O

E

Brisas nocturnas Acceso Principal Salida

S

Acceso de los empleados Acceso carga y descarga

1 2

Zona Administrativa

3

Cyber

4

Complejo de Videojuegos

5

Zona de servicio y técnica

Área

6

Terraza

3. 148,39m2

P

Estacionamientos

P

4 6 1 3 2 5

Lobby

76

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Zonificación

77

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

12. 6 DEAGRAMA DE RELACIÓN

Flujograma: Zona Administrativa

1

4

3

RELACIONES PUBLICAS

RECURSO HUMANOS

LOBBY/RECEPCION EMPLEADOS

5 8

13

SERVICIO AL CLIENTE

10

CUARTO DE SEGURIDAD

SERVICIOS SANITARIOS

SECRETARIA

13

9

2 OFICINA DELGERENTE

SALA DE ESPERA (EMPLEADOS)

COMEDOR (EMPLEADOS)

6

11 12

LEYENDA Directa Indirecta

SALA DE JUNTAS DEPOSITO DE ARCHIVOS

7

OFICINA DE CONTABILIDAD

KITCHENETTE

78

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Flujograma: Zona de Tecnología 1

3

2 SOPORTE TÉCNICO

ÁREA DE COMPUTADORAS

SALA DE VIDEJUEGOS

6 4 ÁREA DE LOCKERS

SERVICIOS SANITARIOS

8

5

7 ÁREA DE CAJA

PAPELERIA/LIBRERÍA/LECTRURA

ÁREA IMPRESIÓN Y COPIADO

LEYENDA Directa Indirecta

9 ALMACEN

79

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

Flujograma: Zona de Servicios y Técnicas

1 ZONA DE ACCESOS 2

3 16

ESTACIONAMIENTOS

LOBBY MANTENIMIENTO

7

4

6 COCINA

RECEPCION

CAFETERIA

15

5 10

9

8 LAVADO

PREPARACION

SERVICIOS SANITARIOS

ESTAR DE EMPLEADOS

COCCION

17

PLANTA DE EMERGENCIA 11

LEYENDA

CUARTO FRIO

14

13

12

ALMACEN

ÁREA DE CARGA Y DESCARGA

DEPOSITO DE BASURA

Directa Indirecta 80

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

12.7 CONCEPTO

Sinergia significa cooperación, y es un término griego, "synergía", que significa "trabajando en conjunto".

12.7 CONCEPTUALIZACIÓN

de

origen

La sinergia es un trabajo o un esfuerzo para realizar una determinada tarea muy compleja, y conseguir alcanzar el éxito al final. La sinergia es el momento en el que el todo es mayor que la suma de las partes, por tanto, existe un rendimiento mayor o una mayor efectividad que si se actúa por separado.

La sinergia en la arquitectura precisamente permite la incorporación de elementos paisajísticos dentro de las estructuras urbanísticas, generando una propuesta incluyente que invita a ser disfrutada.

El ser humano cambia de forma variada y dinámica. Los jóvenes representan el inicio de un camino innovador, el cual se formara con los aspectos importantes de sus futuras experiencias.

El conocimiento es una realidad y una necesidad que conecta el mundo exterior con el interior y su resultado es información.

La imagen Espacial-Formal de este proyecto estará expresada por la envolvente y composición de su planimetría, el cual estará claramente evidenciada por: la ACOGIDA, CRECIMIENTO, SEGURIDAD, PROTECCIÓN y DISCIPLINA. La acogida se expresará en la forma del volumen principal, el cual brida la bienvenida a la edificación; la seguridad se expresará en el segundo y tercer volumen; La protección se expresará en el tercer volumen de forma irregular; y la disciplina se expresará en el ultimo volumen rectangular de formas irregular transmitiendo la sensación de confianza.

81

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

La protección se expresará en el tercer volumen de forma irregular.

La disciplina se expresará en el ultimo volumen rectangular de formas irregular transmitiendo la sensación de confianza.

la seguridad se expresará en el segundo y tercer volumen.

La acogida se expresará en la forma del volumen principal.

82

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

12.8 PLANIMÉTRICA Y VOLUMETRÍCA

1

2

5

6

9

10

4

3

7

8

11

83

CAP. 13 ESQUEMA ESPACIAL Y FORMAL

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

13.1 ESQUEMA ESPACIAL

85

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

13.1 ESQUEMA ESPACIAL 2do

86

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

13.2 ESQUEMA FORMAL

87

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

13.2 ESQUEMA FORMAL

88

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

13.2 ESQUEMA FORMAL

89

CAP. 14 INTEGRACIÓN

CYBER CAFÉ & COMPLEJO DE VIDEOJUEGOS

ANALISIS EN LA INTEGRACIÓN DE EDIFICIOS NUEVOS CON ESTILOS LOCALES

•

Integración

Forma: La forma junto a la integración es el atributo de vincular visualmente espacios de un entorno como si este fuese uno mismo, al desarrollarse con las mismas formas arquitectónicas con lleva a implementar una integración entre ellos.

Para realizar la integración de este proyecto en la zona colonial optamos por usar los siguientes materiales:

•

Material: Es todo aquel elemento que se aplica para recubrir o edificar un vehículo arquitectónico. La integración se puede comprender como una base para crear uniones en distintas construcciones, con materiales similares o semejantes con el fin de obtener una armonía entre ellos.

• • • • •

•

Textura: Se basa en recrear los materiales usados en los estilos locales de las edificaciones.

•

Ornamentación: Es una composición de elementos que se utiliza para dar belleza a los elementos arquitectónicos. En integración cumple la acción de imitar los elementos decorativos efectuados en la arquitectura del estilo local.

•

Color: Se aplican los colores para que estos cumplan la función de armonizar los espacios interiores y exteriores de las edificaciones con estilo local.

Ultrashield (Madera).

Revestimiento Lajas.

Muro verdes.

Enredaderas.

Cristal.

Estos materiales cumplen con la integración en este sector, ya que mantienen una vinculación, pero también se aplican materiales modernos y algunos que son de suma importancia para la sostenibilidad que brinda al ambiente. Mantiene un relación directa del espacio interior-exterior haciendo que el usuario se siente en un espacio agradable y de confort.

La integración con el entorno y este proyecto destaca en cada uno de estos materiales aplicados y se conserva la armonía entre las demás edificaciones.

91

CAP. 15 RENDERS

RENDERS PARQUEOS

PARQUEOS

94

PARQUEOS AREA DE ESCALERAS Y ACENSORES

95

RENDERS RENDERS EXTERIORES EXTERIORES

FRONTAL

97

98

PERSPECTIVA LAT. IZQUIERDO FRONTAL

PERSPECTIVA LAT. DERECHO FRONTAL

99

FRONTAL

100

TERRAZA

101

RENDERS INTERIORES

LOBBY

103

SALA DE JUNTA

104

COMPLEJO DE VIDEOJUEGOS

105

CYBER

106

CONCLUSIÓN Al concluir el proceso de investigación de este proyecto hemos implementado una variedad de procesos que no han brindado un serie de conclusiones, entre las principales tenemos: Este proyecto Cyber café y complejo de videojuego localizado en la zona colonial, la cual no cuenta con un espacio de recreación y relajación el cual contenga espacios de estacionamientos, ya que las calles en la zona colonial siempre están congestionadas por los vehículos y casi siempre hay que dejarlo en lugares no seguro. Con este proyecto las personas tendrán un espacio de entretenimiento para los jóvenes y adultos donde pueden tener accesos a estacionamientos privados y seguros.

En este proyecto se utilizan materiales que integran el medio ambiente y también el entorno característico que posee la zona colonial, así como áreas verdes haciendo este un proyecto sostenible. Después de haber hecho una investigación entre ambas llegamos a esta solución que permite una integración con el entorno al mismo tiempo cuenta con un proyecto sostenible del entorno.

107
